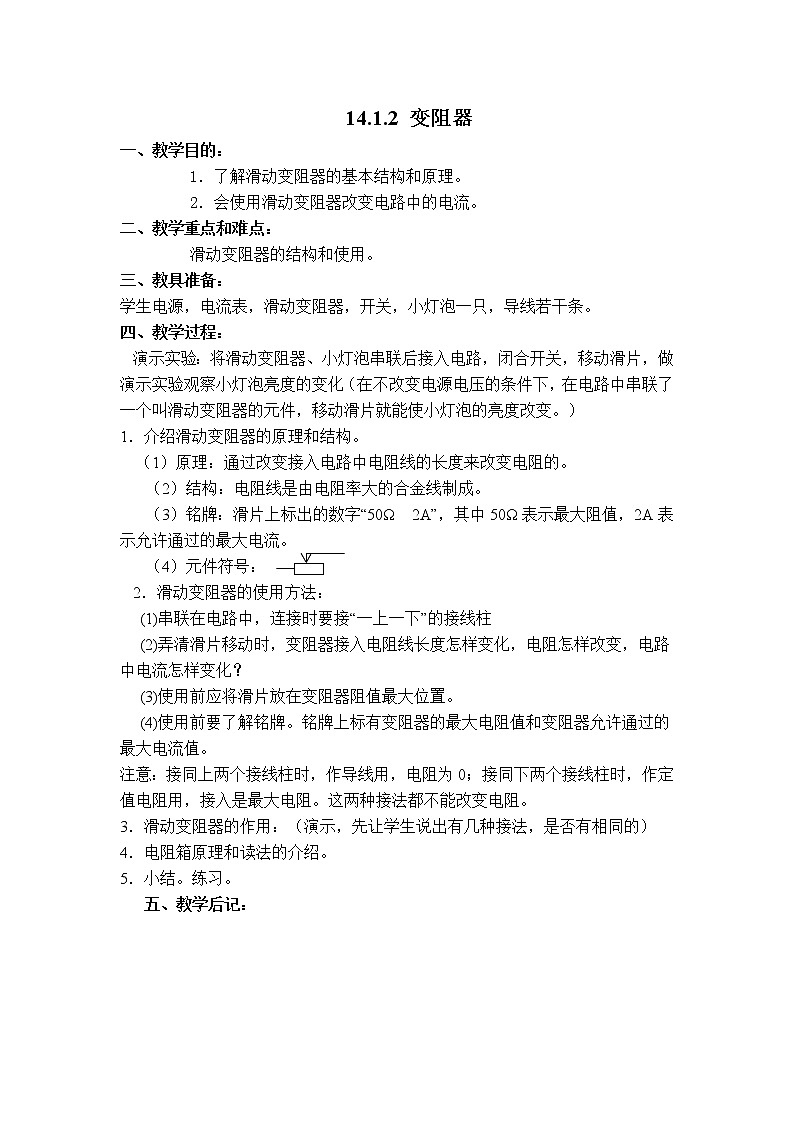

物理14.1 怎样认识电阻教案

这是一份物理14.1 怎样认识电阻教案，共1页。教案主要包含了教学目的，教学重点和难点，教具准备，教学过程，教学后记等内容，欢迎下载使用。

1．了解滑动变阻器的基本结构和原理。
2．会使用滑动变阻器改变电路中的电流。
二、教学重点和难点：
滑动变阻器的结构和使用。
三、教具准备：
学生电源，电流表，滑动变阻器，开关，小灯泡一只，导线若干条。
四、教学过程：
演示实验：将滑动变阻器、小灯泡串联后接入电路，闭合开关，移动滑片，做演示实验观察小灯泡亮度的变化（在不改变电源电压的条件下，在电路中串联了一个叫滑动变阻器的元件，移动滑片就能使小灯泡的亮度改变。）
1．介绍滑动变阻器的原理和结构。
（1）原理：通过改变接入电路中电阻线的长度来改变电阻的。
（2）结构：电阻线是由电阻率大的合金线制成。
（3）铭牌：滑片上标出的数字“50Ω 2A”，其中50Ω表示最大阻值，2A表示允许通过的最大电流。
（4）元件符号：
2．滑动变阻器的使用方法：
(1)串联在电路中，连接时要接“一上一下”的接线柱
(2)弄清滑片移动时，变阻器接入电阻线长度怎样变化，电阻怎样改变，电路中电流怎样变化？
(3)使用前应将滑片放在变阻器阻值最大位置。
(4)使用前要了解铭牌。铭牌上标有变阻器的最大电阻值和变阻器允许通过的最大电流值。
注意：接同上两个接线柱时，作导线用，电阻为0；接同下两个接线柱时，作定值电阻用，接入是最大电阻。这两种接法都不能改变电阻。
3．滑动变阻器的作用：（演示，先让学生说出有几种接法，是否有相同的）
4．电阻箱原理和读法的介绍。
5．小结。练习。
五、教学后记：
