人教版第3节 凸透镜成像的规律教案

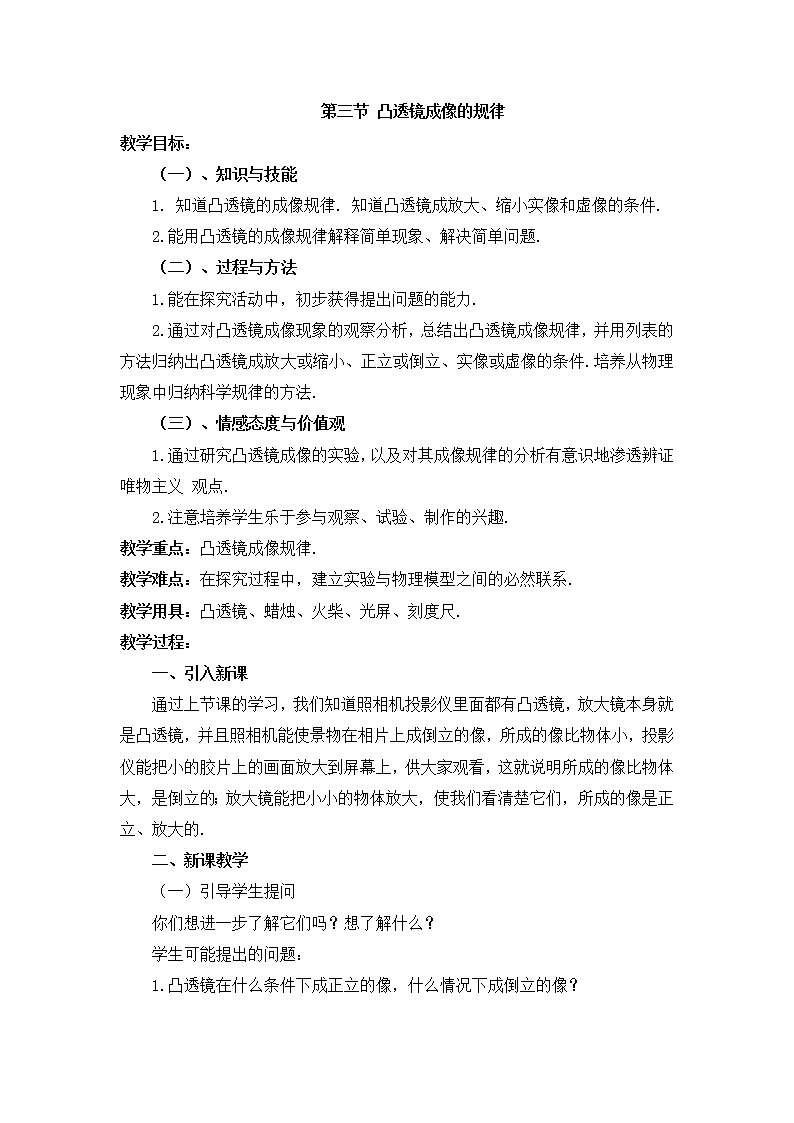

第三节 凸透镜成像的规律

教学目标：

（一）、知识与技能

1. 知道凸透镜的成像规律. 知道凸透镜成放大、缩小实像和虚像的条件.

2.能用凸透镜的成像规律解释简单现象、解决简单问题.

（二）、过程与方法

1.能在探究活动中，初步获得提出问题的能力.

2.通过对凸透镜成像现象的观察分析，总结出凸透镜成像规律，并用列表的方法归纳出凸透镜成放大或缩小、正立或倒立、实像或虚像的条件.培养从物理现象中归纳科学规律的方法.

（三）、情感态度与价值观

1.通过研究凸透镜成像的实验，以及对其成像规律的分析有意识地渗透辨证唯物主义 观点.

2.注意培养学生乐于参与观察、试验、制作的兴趣.

教学重点：凸透镜成像规律.

教学难点：在探究过程中，建立实验与物理模型之间的必然联系.

教学用具：凸透镜、蜡烛、火柴、光屏、刻度尺.

教学过程：

一、引入新课

通过上节课的学习，我们知道照相机投影仪里面都有凸透镜，放大镜本身就是凸透镜，并且照相机能使景物在相片上成倒立的像，所成的像比物体小，投影仪能把小的胶片上的画面放大到屏幕上，供大家观看，这就说明所成的像比物体大，是倒立的；放大镜能把小小的物体放大，使我们看清楚它们，所成的像是正立、放大的.

二、新课教学

（一）引导学生提问

你们想进一步了解它们吗？想了解什么？

学生可能提出的问题：

1.凸透镜在什么条件下成正立的像，什么情况下成倒立的像？

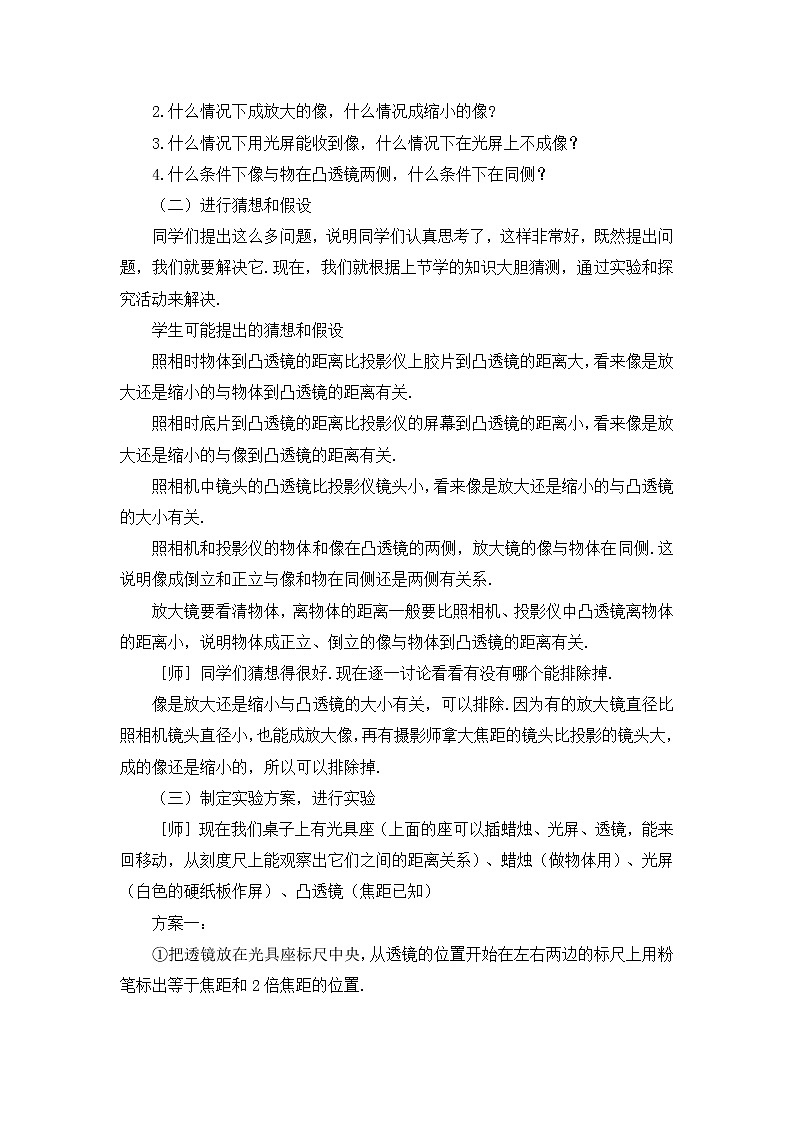

2.什么情况下成放大的像，什么情况成缩小的像?

3.什么情况下用光屏能收到像，什么情况下在光屏上不成像？

4.什么条件下像与物在凸透镜两侧，什么条件下在同侧？

（二）进行猜想和假设

同学们提出这么多问题，说明同学们认真思考了，这样非常好，既然提出问题，我们就要解决它.现在，我们就根据上节学的知识大胆猜测，通过实验和探究活动来解决.

学生可能提出的猜想和假设

照相时物体到凸透镜的距离比投影仪上胶片到凸透镜的距离大，看来像是放大还是缩小的与物体到凸透镜的距离有关.

照相时底片到凸透镜的距离比投影仪的屏幕到凸透镜的距离小，看来像是放大还是缩小的与像到凸透镜的距离有关.

照相机中镜头的凸透镜比投影仪镜头小，看来像是放大还是缩小的与凸透镜的大小有关.

照相机和投影仪的物体和像在凸透镜的两侧，放大镜的像与物体在同侧.这说明像成倒立和正立与像和物在同侧还是两侧有关系.

放大镜要看清物体，离物体的距离一般要比照相机、投影仪中凸透镜离物体的距离小，说明物体成正立、倒立的像与物体到凸透镜的距离有关.

［师］同学们猜想得很好.现在逐一讨论看看有没有哪个能排除掉.

像是放大还是缩小与凸透镜的大小有关，可以排除.因为有的放大镜直径比照相机镜头直径小，也能成放大像，再有摄影师拿大焦距的镜头比投影的镜头大，成的像还是缩小的，所以可以排除掉.

（三）制定实验方案，进行实验

［师］现在我们桌子上有光具座（上面的座可以插蜡烛、光屏、透镜，能来回移动，从刻度尺上能观察出它们之间的距离关系）、蜡烛（做物体用）、光屏（白色的硬纸板作屏）、凸透镜（焦距已知）

方案一：

①把透镜放在光具座标尺中央，从透镜的位置开始在左右两边的标尺上用粉笔标出等于焦距和2倍焦距的位置.

②点燃蜡烛，调整它们的高度，使烛焰、凸透镜、光屏的中心大致在同一高度.

③把蜡烛放在离凸透镜尽量远的位置上，调整光屏到透镜的距离，使烛焰在屏上成一个清晰的像，观察像的大小、正倒，测出蜡烛与凸透镜、凸透镜与光屏间的距离.把数据记录成表.

④继续把蜡烛向凸透镜靠近，观察像的变化是放大还是缩小，是正立还是倒立，蜡烛与凸透镜、凸透镜与光屏的距离测出，将数据记录成表.

⑤当蜡烛到一定位置上时，光屏没有像，用眼睛直接对着凸透镜观察蜡烛的像，把蜡烛与凸透镜、像与凸透镜的距离，像是放大还是缩小的，像的正倒，填入表格.

方案二：

①把透镜放在桌子中央，把蜡烛、光屏放在其两侧，刻度尺放在桌子上，如课本图3.3—2所示.

②点燃蜡烛，调整它们的高度，使烛焰、凸透镜、光屏的中心大致在同一高度.

③移动蜡烛，调整光屏到透镜的距离，使烛焰在屏上成一个清晰的像，观察像的大小、正倒、测出蜡烛与凸透镜、光屏与凸透镜的距离.把数据记入表格.

④继续把蜡烛向凸透镜靠近，观察像的变化，是放大、等大还是缩小，是正立还是倒立，将蜡烛与凸透镜的距离，光屏与凸透镜的距离数据记入表格.

⑤当蜡烛移到透镜的焦点时，在光屏上看不到蜡烛的像，继续把蜡烛向凸透镜靠近，这时在光屏上看不到蜡烛的像，拿去光屏，用眼睛直接对着凸透镜观察蜡烛的像.把蜡烛与凸透镜的距离，像与凸透镜的距离，像是放大还是缩小、正立还是倒立的填入表格.

［师］以上方案都可行，现在用桌子上的仪器进行实验，并记下结果，总结凸透镜成像的规律.

［学生们做实验，教师巡回并进行指导］

（四）分析论证

实验结束，教师组织讨论，进行总结

当把蜡烛放在2倍焦距以外的位置，像在凸透镜的另一侧，成倒立、缩小的像.像与凸透镜的距离在1倍焦距和2倍焦距之间.

当把蜡烛放在2倍焦距的位置，像在凸透镜的另一侧，像的大小与物体大小相等.是倒立的，像与凸透镜的距离也等于2倍焦距.

当把蜡烛放在1倍焦距和2倍焦距之间的位置时，像在凸透镜的另一侧，成倒立放大的像，像与凸透镜的距离大于2倍焦距.

当把蜡烛放在1倍焦距的位置时，光屏不成像.

当把蜡烛放在1倍焦距之内，光屏上不成像，像与蜡烛在凸透镜同侧，成正立、放大的像.

当把蜡烛放在大于凸透镜焦距的位置时，物体成倒立的像.当物体从较远处向透镜靠近时像逐渐变大，像到透镜的距离也逐渐变大.

当物体与透镜的距离小于焦距时，物体成正立、放大的像.这个像光屏上得    不到.

［师］同学们把规律都总结出来，物体与凸透镜的距离叫物距，用u表示，像与凸透镜的距离叫像距，用v表示.

一、            凸透镜成像的规律（板书）

二、虚像和实像（板书）

由实际光线会聚成的像叫做实像.

像不是由实际光线会聚成的，而是它们的反向延长线的交点成的像叫虚像.

［想想议议］

［师］我们知道什么是实像、什么是虚像之后，请你们进一步猜测并根据上面探究所得的资料进行分析,什么情况下凸透镜成实像、什么情况下成虚像.

学生们仔细分析、思考、相互讨论.

物体在1倍 焦距以外时，成倒立的实像.

物体在1倍焦距内时，成正立的虚像.

照相机和投影仪能在光屏上成实像，放大镜成的像在光屏上得不到，但眼睛能看到成虚像.

像与物在凸透镜同侧成虚像，像与物在凸透镜两侧成实像.

三、课堂小结

本节课我们知道了以下内容；

1.照相机的原理

u＞2f  f＜v＜2f  成倒立、缩小的实像

2.投影仪的原理

f＜u＜2f  u＞2f  成倒立、放大的实像

3.放大镜的原理

u＜f  成正立、放大的虚像

四、布置作业

P62  动手动脑学物理.
