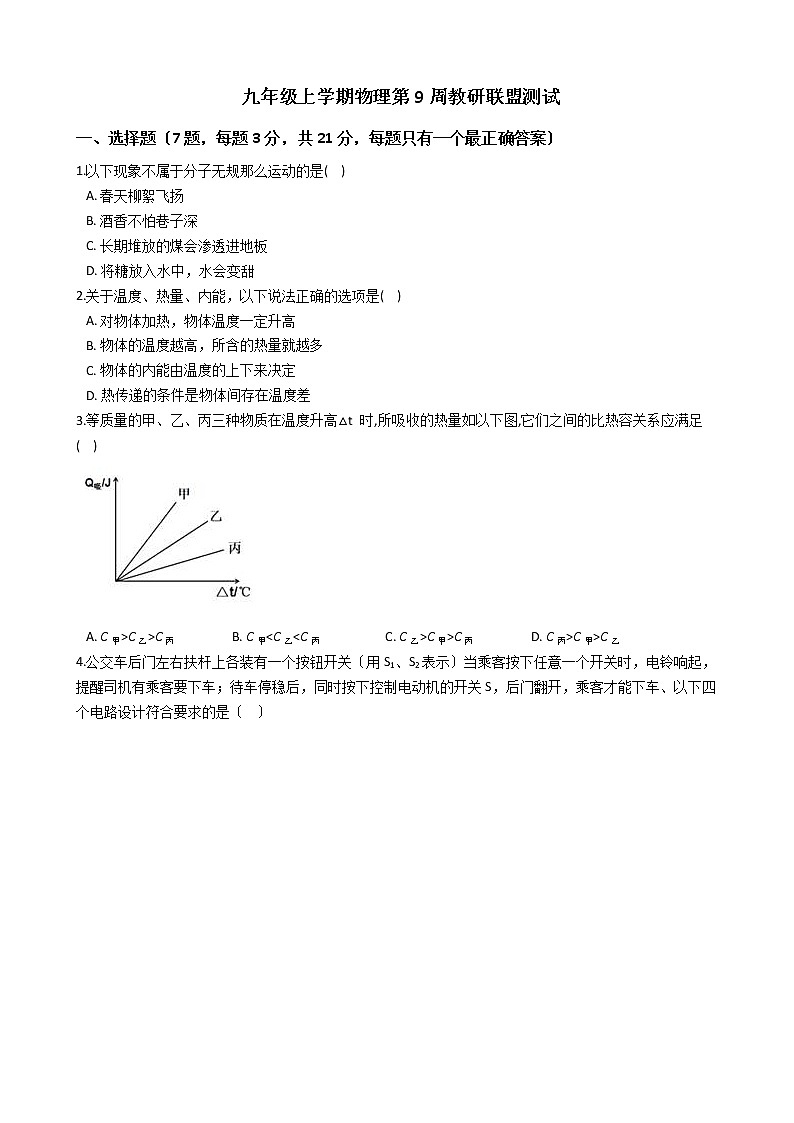

2020-2021年广东省佛山市九年级上学期物理第9周教研联盟测试附答案试卷

这是一份2020-2021年广东省佛山市九年级上学期物理第9周教研联盟测试附答案试卷，共12页。试卷主要包含了综合能力题等内容，欢迎下载使用。

1.以下现象不属于分子无规那么运动的是( )
A. 春天柳絮飞扬
B. 酒香不怕巷子深
C. 长期堆放的煤会渗透进地板
D. 将糖放入水中，水会变甜
2.关于温度、热量、内能，以下说法正确的选项是( )
A. 对物体加热，物体温度一定升高
B. 物体的温度越高，所含的热量就越多
C. 物体的内能由温度的上下来决定
D. 热传递的条件是物体间存在温度差
3.等质量的甲、乙、丙三种物质在温度升高△t 时,所吸收的热量如以下图,它们之间的比热容关系应满足( )
A. C甲>C乙>C丙 B. C甲C甲>C丙 D. C丙>C甲>C乙

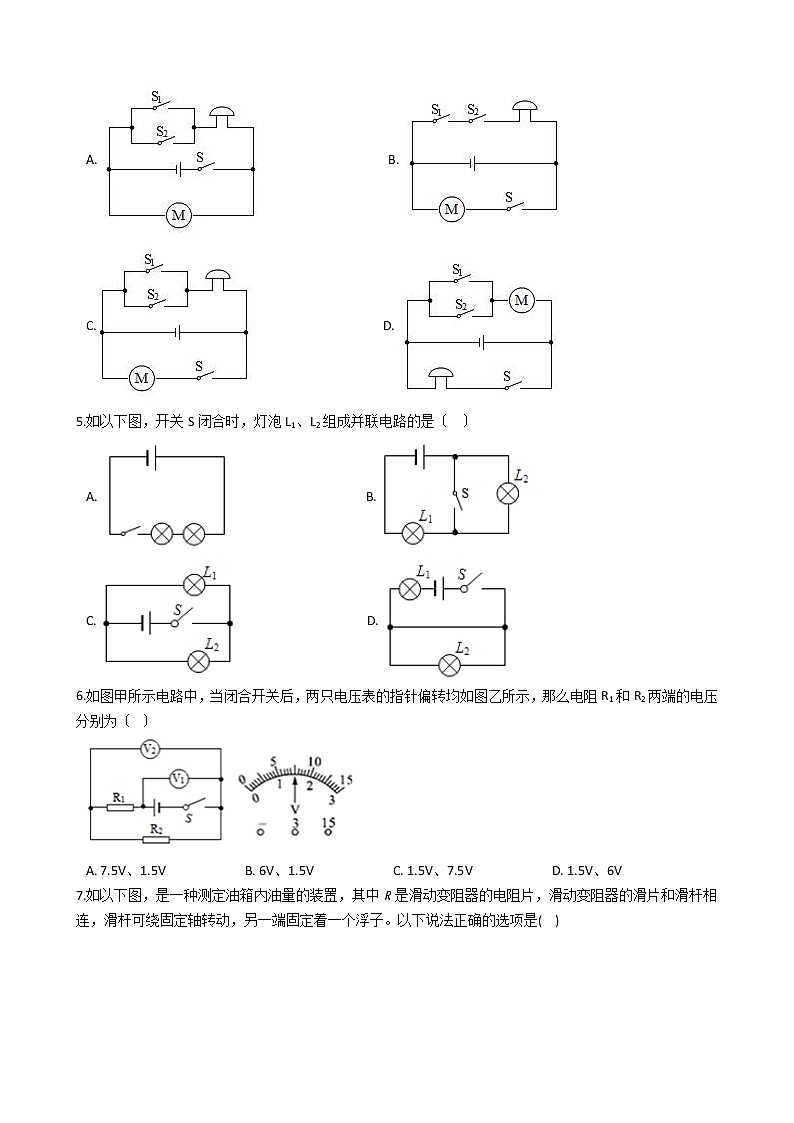

4.公交车后门左右扶杆上各装有一个按钮开关〔用S1、S2表示〕当乘客按下任意一个开关时，电铃响起，提醒司机有乘客要下车；待车停稳后，同时按下控制电动机的开关S，后门翻开，乘客才能下车、以下四个电路设计符合要求的是〔 〕
A. B.
C. D.
5.如以下图，开关S闭合时，灯泡L1、L2组成并联电路的是〔 〕
A. B.
C. D.
6.如图甲所示电路中，当闭合开关后，两只电压表的指针偏转均如图乙所示，那么电阻R1和R2两端的电压分别为〔 〕

A. 7.5V、1.5V B. 6V、1.5V C. 1.5V、7.5V D. 1.5V、6V
7.如以下图，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴转动，另一端固定着一个浮子。以下说法正确的选项是( )

A. 油量变少，电流表示数不变 B. 油量越少，电流表示数越大
C. 油量越多，电流表示数越小 D. 油量越多，电流表示数越大
二、填空题〔7小题，每空1分，共21分〕
8.将酒精和水在长玻璃管中混合后，发现总体积减小，该实验说明分子间存在________; 如以下图，将一块干净的玻璃板吊在弹簧测力计下称量并读数，然后将玻璃板水平接触水面，稍稍向上用力拉弹簧测力计，那么示数将________〔填“不变〞“变大〞“变小〞〕，此现象间接说明分子间存在________。

9.如图是用来说明原子及原子核结构情况的示意图。原子是由原子核和核外的________组成的;原子核由________和________组成。

10.某四冲程汽油机的飞轮转速为6000r/min，那么该汽油机1s内，经历________个工作循环，有________个冲程，对外做功________次。
11.家庭电路的电压等于________V，对人体平安的电压________V， 150mV=________V。
12.某种金属温度升高时,电阻变大。右图为该金属的电阻随时间变化的图象,那么t2时刻的温度比tl时刻________(选填“高〞或“低〞,).当其温度降得足够低时，它的电阻将变为________，这种现象叫做：________现象。

13.如以下图,甲、乙均为理想电表,当开关S闭合后灯L1、L2都能发光,灯L1和L2是________联在电路中的，甲为________表，乙为________表。

14.如以下图，当开关S1闭合，S2断开时，电流表A的示数为0.24A，那么通过灯L2的电流是________；当S1和S2都闭合时，电流表的示数为0.56A，那么此时通过L1电流为________，通过灯L2的电流为________。
三、作图题〔〔1〕题2分，〔2〕题2分，〔3〕题3分，共7分〕
15.
〔1〕请由实物图画出电路图。
〔2〕如以下图，电源电压为12V，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮。
电压表的接线柱从左到右依次为 - 3 15
〔3〕如以下图,通过L1的电流为0.48A,通过L2的电流为0.7A.要求：①灯L1、L2并联,电流表A1测L1的电流,电流表A2测干路的电流。请用笔画线代替导线把实物连接起来，导线不能交叉。②根据你连接的实物图在方框中画出对应的电路图。
电流表的接线柱从左到右依次为 - 0.6 3
四、实验题〔16题6分，17题7分，18题5分，共18分〕
16.请读出以下仪器的示数〔数值和单位〕。

17.小明用相同的酒精灯分别给煤油和水加热〔如图甲〕，以探究水和煤油的吸热能力。

〔1〕本实验需要用到天平这一测量工具，目的是________。
〔2〕加热10min，水吸收的热量________〔填“大于〞、“小于〞或“等于〞〕煤油吸收的热量。
〔3〕根据实验数据，小明作出了水和煤油的温度随加热时间变化的图象〔如图乙〕，由图象可知，水的沸点是________℃，煤油的比热容是________。[水的比热容为4.2×103J/(kg·℃)]
〔4〕假设本次实验共消耗酒精20g,那么这些酒精完全燃烧放出的热量是________J。(q酒精=3×107J/kg)
18.小宇用如以下图的电路图来探究并联电路中电流的关系。

实验步骤如下：
按图所示连接电路；把电流表分别接入到电路中的A﹑B﹑C处，测出它们的电流，填入表中。
〔1〕在连接电路时发现，刚接好最后一根导线，表的指针就发生了偏转，由此可知在连接电路时，他忘了________；
〔2〕他在测量B处的电流时，发现电流表的指针偏转如图乙所示，原因是________；
〔3〕上面设计的表格中存在的缺乏之处是：________；
〔4〕小宇在记录数据时，一时粗心读错了某处电流值，请你指出错误数据是________；
〔5〕表格补充完整后,通过对上面数据的分析,可以得出结论：并联电路干路中的电流IC=________〔用题目中的字母表示〕
五、计算题〔本大题包括2小题，第19小题7分，第20小题6分，共13分，只有计算结果而无公式及主要运算过程的不给分，最后要作答〕
19.为了倡导低碳生活，太阳能热水器被广泛应用于现代生活．
下表提供的是一装满水的太阳能热水器在太阳照射下的相关信息：
求：
〔1〕热水器中的水吸收的热量是多少？
〔2〕热水器的效率；
〔3〕假设这些太阳能由燃烧燃气提供，至少需要多少m3燃气？〔燃气的热值是4.2×107J/m3〕
20.如图甲所示的电路中,电源电压为4.5V,当开关S闭合时,灯泡L1、L2正常发光。电流表A1、A2的示数分别如图乙、丙所示，问：

〔1〕灯泡L1、L2两端的电压分别是多少?
〔2〕通过灯泡L1、L2的电流分别是多少?
〔3〕假设灯泡L2的灯丝烧断,电流表A1、A2的示数分别是多少?
六、综合能力题(21题7分，22题7分，23题6分，共20分)
21.小明和小华同学在“探究串联电路电压的规律〞实验中，都设计了如图甲所示的电路。

〔1〕连接电路前，小明发现电压表指针如图乙所示，接下来他要对电压表进行的操作是________。
〔2〕小明根据图甲连接好电路,闭合开关后,发现电压表示数为零,假设只有L1或L2中的一处发生故障,那么故障可能是________(写出一种即可)。
〔3〕排除故障后，小明完成了实验，并把数据记录在表中。
分析实验数据得出两个实验结论：
①串联电路电源两端的电压________各用电器两端电压之和；
②串联电路中，各局部电路两端电压相等
〔4〕实验结束后小明和小华互相交流，小华指出结论②是错误的，造成结论错误的原因是________，另外，小明的实验在设计方案上还存在另一个缺乏之处是________。
〔5〕小明和小华还进行了深入交流,为了节省时间,利用原来的电路图,在测L2两端的电压时,电压表所接的B接点不动,只断开A接点,并把接线改接到C接点上,这个方法________(选填“能〞或“不能〞)测出L2两端的电压，理由是________。
22.现代生活越来越离不开热机，因此全面了解和认清热机的结构和工作过程对我们的生活至关重要，请你完成下面围绕“热机〞展开的一些问题：
〔1〕如以下图的流程图是用来说明汽油机的一个工作循环及涉及到的主要能量转化情况，请将其补充完整。①________；②________；
〔2〕我们发现热机工作时，一般要在汽缸的外面安装一个水箱用来降低汽缸的温度，是利用水________的特性，这是采用________的方式来减小汽缸的内能的。
〔3〕有一种单缸汽油机在原有四冲程的根底上增加两个冲程，成为六冲程汽油机，也就是在原有四冲程汽油机完成排气冲程后向气缸内喷水，水在气缸内汽化成水蒸气，水蒸气膨胀对外做功，这种汽油机一个工作循环有六个冲程，做功________次，这种汽油机这样设计的目的是________。
23.热电偶电路如以下图，把一根铁丝的两端分别与两根铜丝相连，再与一灵敏电流表串联成闭合电路。然后把一个接点A放在盛有冰水混合物的烧杯中，另一个接点B用火焰加热时，发现电流表的指针发生偏转，说明闭合电路中有电流，即AB之间存在一定的电压，这样的电路叫热电偶电路。
下面是用某铁−−康铜热电偶电路实验测量的数据。
〔1〕从数据可以发现，热电偶电路实际上是一个电源，它提供的电压大小与________有关，而且________，电压越大；它的电能是由________能转化而来的。
〔2〕假设将上图中电流表换成电压表，并且知道了电压表数值与温度值之间的对应关系，就可以通过电压表得知B点的________。
〔3〕利用热电偶电路中的电压与两接点间温度差的关系可制成热电偶温度计，据表格中数据可预测：与普通水银温度计相比，热电偶温度计的优点之一是________。
答案解析局部
一、选择题〔7题，每题3分，共21分，每题只有一个最正确答案〕
1.【解析】【解答】A.春天柳絮飞扬，是物体的机械运动，A符合题意；
B.闻到酒香，是分子运动造成的，B不符合题意；
C.长期堆放的煤渗透进地板，是分子运动现象，C不符合题意；
D.糖放入水中，水变甜，是分子运动形成的，D不符合题意。
故答案为：A。
【分析】分子运动看不到，但可以闻到气味。
2.【解析】【解答】A.对物体加热时，温度不一定升高，如晶体熔化，A不符合题意；
B.热量是热传递时能量的改变量，不是物体含有的能量，B不符合题意；
C.物体的内能的影响因素有：温度、质量、状态等，C不符合题意；
D.热传递的条件是物体间存在温度差，D符合题意。
【分析】内能的影响因素有：温度、质量、状态等；内能改变时，不一定温度改变；热传递的条件是物体间存在温度差。
3.【解析】【解答】根据物体吸收热量的公式Q=cm△t，当质量和温度差相同时，吸收的热量越大，比热容越大，A符合题意。
故答案为：A.
【分析】根据物体吸收热量的公式Q=cm△t，结合质量和温度差，计算比热容的大小。
4.【解析】【解答】A、由图知，只有闭合开关S，且乘客按下任意一个开关时，电铃才能响起，不符合题意；
B、由图知，只有乘客同时按下前后门的开关时，电铃才能响起，不符合题意；
C、由图知，当乘客按下任意一个开关时，电铃响起；同时按下控制电动机的开关S，后门翻开，符合题意；
D、由图知，只有闭合开关S，电铃才能响起；乘客按下任意一个开关时，电动机工作，车门翻开，不符合题意。
故答案为：C。
【分析】结合题意，明确电路的连接关系，逐项分析，选择最正确的即可.
5.【解析】【解答】解：A、图中电流只有一条路径，依次经过这两个灯，因此是串联电路，A不符合题意；
B、图中开关断开时，两灯组成串联电路；开关闭合时，灯L2被短路，B不符合题意；
C、图中开关闭合时，电流有两条路径，分别经过这两个灯，是并联电路，C符合题意；
D、图中开关闭合时，灯泡L2被短路，是只有L1的简单电路，D不符合题意。
故答案为：C。
【分析】利用并联电路的特点逐项分析即可.
6.【解析】【解答】〔1〕由电路图可知，电压表V2示数应大于电压表V1示数，而两电压表指针位置相同，那么电压表V2量程是0～15V，分度值是0.5V，电压表示数UV1=7.5V；电压表V1量程是0～3V，分度值是0.1V，电压表示数UV2=1.5V；〔2〕电阻R2的电压U2=UV1=1.5V，电阻R1的电压U1=UV2-U2=7.5V-1.5V=6V；
故答案为：B。
【分析】结合电路图，理清元件的连接方式及电表的测量对象，利用串联电路中的电压关系及电压表的读数求解即可.
7.【解析】【解答】根据图像，浮子和滑杆组成杠杆，当液面上升时，滑杆向下滑动，接入电路中的电阻减小，根据公式I=得：电流表示数变大，D符合题意。
故答案为：D.
【分析】分析电路，是一个串联电路，根据液面变化，分析电阻大小变化，再判断电流的变化。
二、填空题〔7小题，每空1分，共21分〕
8.【解析】【解答】将酒精和水在长玻璃管中混合后，发现总体积减小，该实验说明分子间存在间隙；将一块干净的玻璃板吊在弹簧测力计下称量并读数，然后将玻璃板水平接触水面，稍稍向上用力拉弹簧测力计，那么示数将变大；此现象说明分子间存在引力。
【分析】分子间存在引力和斥力；分子间有间隙。
9.【解析】【解答】根据图像，是原子及原子核结构情况的示意图，原子是由原子核和核外的电子组成的；原子核有质子和中子组成。
【分析】原子是由原子核和核外的电子组成的；原子核分为质子和中子。
10.【解析】【解答】汽油机的飞轮转速为6000r/min，那么在1min内，做功3000次，1s做功；汽油机冲程数是做功数的4倍，那么1s完成50×4=200个冲程；汽油机工作中，每一个工作循环做一次功，所以做功数和冲程数相同。
【分析】汽油机飞轮转数是做功数的2倍，冲程数是做功数的4倍。
11.【解析】【解答】家庭电路的电压为220V，人体平安电压是不高于36V，150mV=0.15V。
【分析】根据常见的电压解答，利用电压单位换算解答。
12.【解析】【解答】根据图像，t1比t2时的电阻大，由于温度升高时电阻变大，所以t2时温度低于t1时，当温度降低到足够低时电阻为零，这是超导现象。
【分析】根据电阻和温度的关系，结合电阻大小判断温度；电阻为零的现象是超导现象。
13.【解析】【解答】根据图像，甲表测量在电路中，是电流表；假设灯泡都发光，电路是并联电路，乙表并联在电路中，是电压表。
【分析】并列连接的电路是并联电路，电流表串联在电路中使用，电压表和所测量的位置并联。
14.【解析】【解答】根据图像，当S1闭合，S2断开时，灯泡串联，由于串联电路电流相等，所以L2的电流是0.24A；当开关都闭合时，灯泡L2短路，此时电流表测量L1的电流，根据电流表示数，L1电流为0.56A，灯泡L2电流为0。
【分析】电流表和所测量的位置串联；当导线和用电器并联时，用电器短路。
三、作图题〔〔1〕题2分，〔2〕题2分，〔3〕题3分，共7分〕
15.【解析】【解答】〔1〕根据图像，各用电器串联，画出电路图；〔2〕根据要求，滑动变阻器的滑片向左时灯泡变亮，电流变大，是电阻减小，连接时滑动变阻器接入左下，电压表选择较大的量程，如图；〔3〕根据要求，电路并联，电流表A1测量L1的电流，电流表A测量干路电流，连接实物图，并画出电路图；。
【分析】〔1〕根据实物图，画出对应的电路图；〔2〕结合滑动变阻器的要求，连接实物图，并画出电路图；〔3〕根据电流表测量的位置不同，连接实物图，并画出电路图。
四、实验题〔16题6分，17题7分，18题5分，共18分〕
16.【解析】【解答】根据图像，电流表选择0-3A，读数为1.4A；根据电压表选择量程为0-3V，电压为1.5V；根据电阻箱，判断电阻为1×1000Ω+2×10Ω+6×1Ω=1026Ω。
【分析】根据电压表、电流表选择的量程和指针位置测量电压、电流，结合电阻箱各计数位的数据计算电阻大小。
17.【解析】【解答】〔1〕探究不同物质的吸热能力，选择相同质量的不同物质进行实验；〔2〕利用相同的加热器，加热相同时间，物体吸收热量相同；〔3〕根据图像，水的沸点是98℃，煤油的比热容是；〔4〕根据酒精的热值和质量计算热量为。
【分析】】〔1〕探究不同物质的吸热能力，选择相同质量的不同物质进行实验；〔2〕利用相同的加热器，加热相同时间，物体吸收热量相同；〔3〕水在沸腾时，温度保持不变，不变的温度是沸点，根据物体的吸收热量，结合质量和温度差计算比热容；〔4〕根据燃料的质量和热值的乘积计算热量。
18.【解析】【解答】〔1〕连接电路时接通最后的导线，电流表指针偏转，说明开关未断开；〔2〕当电流表的正负接线柱接反后，指针反向偏转；〔3〕设计实验记录表时，测量的物理量要标单位；〔4〕根据表格中记录的数据，第二次测量C处的电流与其它差异大，是错误的；〔5〕在并联电路中，干路电流等于各支路电流之和。
【分析】〔1〕连接电路时，开关断开；〔2〕当电流表的正负接线柱接反后，指针反向偏转；〔3〕实验记录表中，测量的物理量要标单位；〔4〕测量电流过程中，干路电流等于支路电流的和；〔5〕在并联电路中，干路电流等于各支路电流之和。
五、计算题〔本大题包括2小题，第19小题7分，第20小题6分，共13分，只有计算结果而无公式及主要运算过程的不给分，最后要作答〕
19.【解析】【分析】〔1〕根据物体的比热容、质量和温度差，计算吸收的热量；〔2〕利用物体吸收的热量和总能量的比值计算热效率；〔3〕根据热量和热值的比值，可以计算燃料的体积。
20.【解析】【分析】〔1〕并联电路中，各支路电压和电源电压都相等；〔2〕根据电流表的位置，结合并联电路电流规律选择量程，结合量程和指针位置测量电流；〔3〕在串联电路中，各处的电流都相等。
六、综合能力题(21题7分，22题7分，23题6分，共20分)
21.【解析】【解答】〔1〕根据图像，电压表指针在0刻度的左侧，使用时需要调零；〔2〕根据电路图，电压表测量L1的电压，假设电压表示数为零，是L1短路或L2断路了；〔3〕根据实验数据，可以得出串联电路中总电压等于各用电器电压之和；〔4〕由于实验时，利用了相同的灯泡，所以测量的数据相同，而且探究规律时，需要屡次实验，使规律具有普遍性；〔5〕假设在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上 ， 这样使电压表的接线柱接反了。
【分析】〔1〕电压表指针在0刻度的左侧，使用时需要调零；〔2〕当串联电路中电压表示数为0，可能测量的位置短路，或测量以外的位置断路；〔3〕串联电路中总电压等于各用电器电压之和；〔4〕实验时，选择不同用电器并且需要屡次实验，使规律具有普遍性；〔5〕电压表的接线柱要正入负出。
22.【解析】【解答】〔1〕汽油机工作过程为吸气冲程、压缩冲程、做功冲程〔将内能转化为机械能〕，排气冲程；
〔2〕对热机降温时，利用水，因为水的比热容较大，降温时，利用了热传递的方式；
〔3〕将四冲程内燃机改为六冲程，有两次做功冲程，可以提高热机的效率。
【分析】〔1〕热机工作时，压缩冲程将机械能转化为内能，做功冲程将内能转化为机械能；
〔2〕水的比热容较大，便于对物体降温；
〔3〕改良热机时，实现能量的充分利用，提高热机效率。
23.【解析】【解答】〔1〕根据表格中数据，当导体两点间温度差越大，产生的电压越大，说明热电偶相当于电源，产生的电压和温度有关；而且温度差越大，产生的电压越大，电源的电能是内能转化而来；〔2〕由于温度不同，产生的电压不同，所以，假设将电流表换电压表，根据电压表示数，可以推测温度的上下；〔3〕根据电压表示数大小，可以测量温度的大小，且测量的温度更高，是热电偶温度计的优点。
【分析】〔1〕由于温度不同，热电偶两点间产生电压；〔2〕根据产生电压的不同，可以推测温度的上下；〔3〕热电偶温度计测量的温度范围更高。电流表的读数
电压表的读数
电阻箱的读数
________
________
________
太阳照射时间/h
每小时平均接收的太阳能/J
热水器最大水容量/kg
5
4.2×106
100
水升高的温度/℃
水的比热容/[J/〔kg•℃〕]
水的密度/〔kg/m3〕
20
4.2×103
1.0×103
UAB/V
UBC/V
UAC/V
1.4
1.4
2.8
接点A的温度TA/℃
0
0
0
0
0
0
0
0
0
0
接点B的温度TB/℃
50
100
150
200
240
280
300
400
500
600
AB之间的电压TC/℃
2.5
5.0
7.5
10.0
12.0
14.0
15.0
20.0
25.0
30.0
