2020-2021年广东省广州九年级上学期物理12月大联盟试卷附答案
展开
这是一份2020-2021年广东省广州九年级上学期物理12月大联盟试卷附答案，共12页。试卷主要包含了单项选择题，实验题，填空题，计算题等内容，欢迎下载使用。
九年级上学期物理12月大联盟试卷
一、单项选择题
1.下面是几位同学对电源、电压和电流的讨论，其中正确的选项是〔 〕
A. 有电压那么同时有电源和电流 B. 有电流那么同时有电源和电压
C. 有电源那么同时有电压和电流 D. 同时有电源、电压那么一定有电流
2.关于温度、比热容、热量、内能，以下说法正确的选项是〔 〕
A. 物体吸收热量，温度一定升高
B. 物体温度越高，含有热量越多
C. 物体内能增大，但温度不一定升高
D. 一个物体吸收了热量，如果质量、温度不变，说明它的比热容增大了
3.如以下图，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来．以下说法正确的选项是〔 〕
A. B中正电荷通过金属棒流向A，A金属箔的张角减小
B. A中的自由电子通过金属棒流向B，B金属箔的张角增大
C. A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A
D. 金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
4.如以下图，是由微颗粒〔1﹣50nm〕制备得到新型防菌“纳米纸〞．在“纳米纸〞的外表细菌无法停留且油水不沾．与此现象有关的判断正确的选项是〔 〕
A. 组成“纳米纸〞的分子间没有间隙 B. 油与“纳米纸〞分子间有斥力没有引力
C. “纳米纸〞可阻止细菌分子无规那么运动 D. 油分子间引力使纸面上的油聚集成小油珠

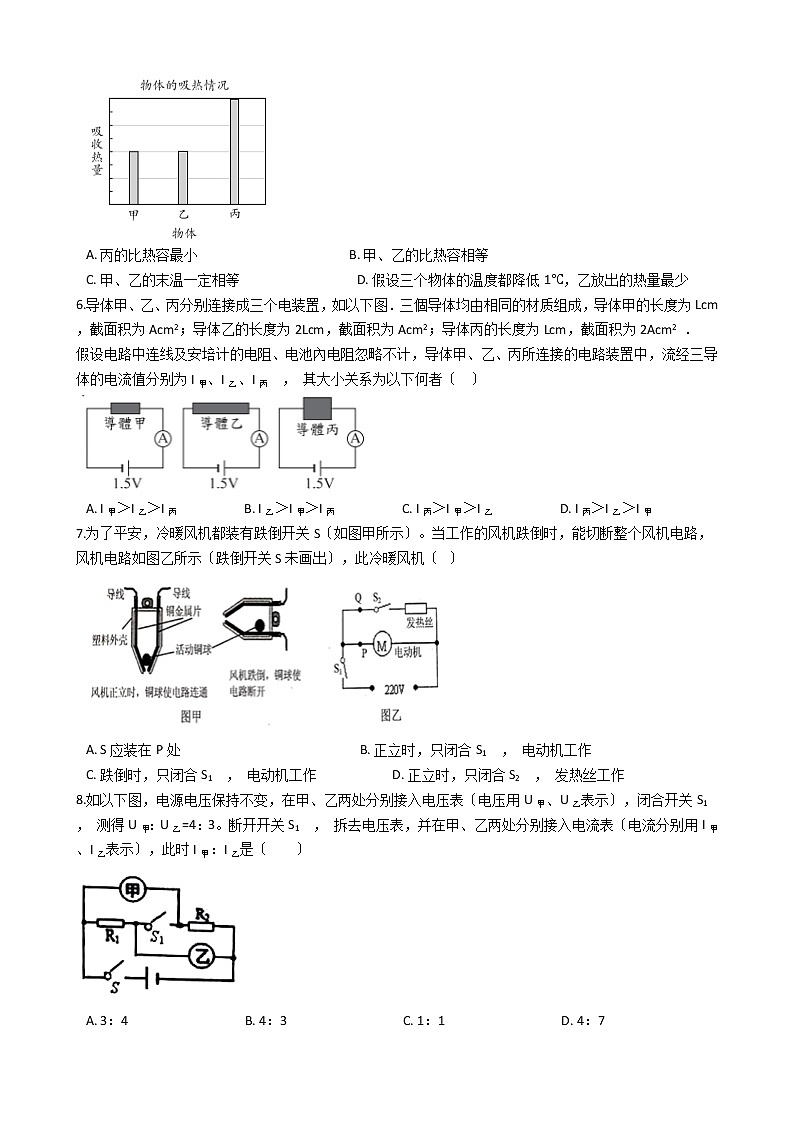

5.甲、乙、丙三个物体的质量关系为m甲＝m乙>m丙 ， 当其吸收热量情况如以下图时，升高的温度关系为Dt甲
A. 丙的比热容最小 B. 甲、乙的比热容相等
C. 甲、乙的末温一定相等 D. 假设三个物体的温度都降低1℃，乙放出的热量最少
6.导体甲、乙、丙分别连接成三个电装置，如以下图．三個导体均由相同的材质组成，导体甲的长度为Lcm，截面积为Acm2；导体乙的长度为2Lcm，截面积为Acm2；导体丙的长度为Lcm，截面积为2Acm2 ． 假设电路中连线及安培计的电阻、电池內电阻忽略不计，导体甲、乙、丙所连接的电路装置中，流经三导体的电流值分别为I甲、I乙、I丙 ， 其大小关系为以下何者〔 〕
A. I甲＞I乙＞I丙 B. I乙＞I甲＞I丙 C. I丙＞I甲＞I乙 D. I丙＞I乙＞I甲
7.为了平安，冷暖风机都装有跌倒开关S〔如图甲所示〕。当工作的风机跌倒时，能切断整个风机电路，风机电路如图乙所示〔跌倒开关S未画出〕，此冷暖风机〔 〕
A. S应装在P处 B. 正立时，只闭合S1 ， 电动机工作
C. 跌倒时，只闭合S1 ， 电动机工作 D. 正立时，只闭合S2 ， 发热丝工作
8.如以下图，电源电压保持不变，在甲、乙两处分别接入电压表〔电压用U甲、U乙表示〕，闭合开关S1 ， 测得U甲：U乙=4：3。断开开关S1 ， 拆去电压表，并在甲、乙两处分别接入电流表〔电流分别用I甲、I乙表示〕，此时I甲：I乙是〔 〕
A. 3：4 B. 4：3 C. 1：1 D. 4：7

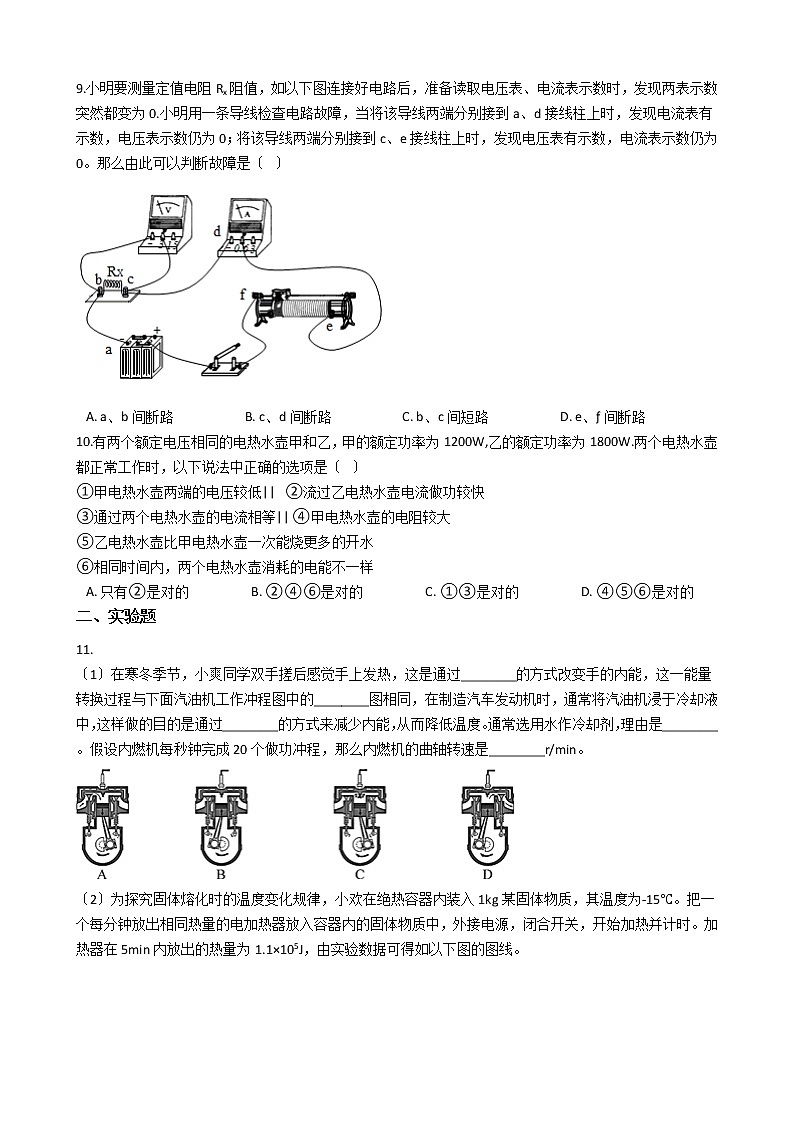

9.小明要测量定值电阻Rx阻值，如以下图连接好电路后，准备读取电压表、电流表示数时，发现两表示数突然都变为0.小明用一条导线检查电路故障，当将该导线两端分别接到a、d接线柱上时，发现电流表有示数，电压表示数仍为0；将该导线两端分别接到c、e接线柱上时，发现电压表有示数，电流表示数仍为0。那么由此可以判断故障是〔 〕
A. a、b间断路 B. c、d间断路 C. b、c间短路 D. e、ƒ间断路
10.有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1200W,乙的额定功率为1800W.两个电热水壶都正常工作时，以下说法中正确的选项是〔 〕
①甲电热水壶两端的电压较低|| ②流过乙电热水壶电流做功较快
③通过两个电热水壶的电流相等|| ④甲电热水壶的电阻较大
⑤乙电热水壶比甲电热水壶一次能烧更多的开水
⑥相同时间内，两个电热水壶消耗的电能不一样
A. 只有②是对的 B. ②④⑥是对的 C. ①③是对的 D. ④⑤⑥是对的
二、实验题
11.
〔1〕在寒冬季节，小爽同学双手搓后感觉手上发热，这是通过________的方式改变手的内能，这一能量转换过程与下面汽油机工作冲程图中的________图相同，在制造汽车发动机时，通常将汽油机浸于冷却液中，这样做的目的是通过________的方式来减少内能，从而降低温度。通常选用水作冷却剂，理由是________。假设内燃机每秒钟完成20个做功冲程，那么内燃机的曲轴转速是________r/min。
〔2〕为探究固体熔化时的温度变化规律，小欢在绝热容器内装入1kg某固体物质，其温度为-15℃。把一个每分钟放出相同热量的电加热器放入容器内的固体物质中，外接电源，闭合开关，开始加热并计时。加热器在5min内放出的热量为1.1×105J，由实验数据可得如以下图的图线。
①在10~20min，容器内物质的分子动能________，内能________〔两空都选填“变大〞、“不变〞或“变小〞〕。
②加热器加热60min后，该物质还没沸腾，放出的热量全部被该物质吸收，那么该物质的温度会升到________℃。
③该固体物质的比热是________J/〔kg/℃〕。
12.
〔1〕疫情居家学习期间，小德利用家中物品开展实践活动，研究电阻的大小与导体横截面积的关系。图甲是他自制的调光小台灯，闭合开关，向左移动夹子，小灯泡亮度变化不明显，欲使实验效果更明显一些，应选择________〔填“粗一些〞或“细一些〞〕的铅笔芯实验，他断开家中其他用电器，电能表的示数如图乙所示，只让取暖器工作30min，发现电能表转了600转，该取暖器的电功率是________W，电能表的读数变为________kW·h。
〔2〕小欢把刚买的某品牌 电池拆卸下来，发现 电池的技术参数如下表， 充满电后存储的电能________J，使用40W快速充电技术充满电的时间为________h。
技术参数
电池类型
石墨烯电池
电池容量
4000mAh
标准电压
5V
13.如图1所示，规格相同的容器装了相等质量的甲、乙两种液体，用不同的电热器串联进行加热〔不计热量损失〕，R乙=2R甲 ， 得到图2所示的液体温度与加热时间的图像。
〔1〕某时刻温度计示数如图1所示，此时乙液体的温度为________℃；
〔2〕加热至2min时；
①甲液体升高的温度为 t甲 ， 乙的为 t乙 ， 那么 t甲： t乙=________；
②甲液体吸收的热量为Q甲 ， 乙的为Q乙 ， 那么Q甲________Q乙〔选填“＜〞、“＞〞或“=〞〕，理由是________。
14.在“测量小灯泡额定功率〞的实验材如下：待测小灯泡〔额定电压为2.5V〕、电源〔电压恒为6V〕，电流表〔0~0.6A、0~3A〕、电压表〔0~3V、0~15V〕，滑动变阻器、开关各一只，导线假设干。
〔1〕如图甲所示是小杰同学开始时连接的电路，仔细观察发现该电路存在连接错误，但只需改动一根导线，即可使电路连接正确，请你在应改动的导线上打“x〞，并用笔线代替导线画出正确的接法________，并在虚线框内画出对应的电路图；________
〔2〕电路连接正确后，闭合开关，发现小灯泡不亮，但电流表、电压表均有示数，接下来应进行的操作是________；
〔3〕当小灯泡正常发光时，电流表示数如图乙所示，示数为________A，小灯泡的额定功率为________W；
〔4〕电压表坏了、只有电流表的情况下，小杰增加了一只10Ω的定值电阻R并利用原有器材，也测出了该小灯泡的额定功率。步骤如下：
①按照如图丁所示的电路图正确连接实物电路：
②闭合开关，调节滑动变阻器滑片，使电流表示数为________A时，灯泡正常发光；
⑤断开开关，保持________不变，将电流表改接在灯泡所在支路中，再闭合开关，读出电流表示数I；
④小灯泡额定功率的表达式为P额=________。
三、填空题
15.
〔1〕如以下图华为麒麟990芯片，该芯片采用世界先进顶级5________〔选填“mm〞、“μm〞或“nm〞〕工艺制造，其中“芯片〞所用的材料是________〔选填“导体〞、“绝缘体〞、“半导体〞或“超导体〞〕。
〔2〕有一种变光二极管，电流从其P端流入时发红光，从其Q端流入时发绿光，奥秘在于其内部封装有一红一绿两个发光二极管其符号分别为 、 发光二极管具有单向导电性，当电流从“+〞极流入时二极管能通电且发光，当电流从“-〞极流入时二极管不能发光，请在虚线框内画出该变光二极管的内部电路图。
16.阅读短文，答复以下问题
热电效应
1821年，德国物理学家察贝克发现在两种不同的金属所组成的闭合回路中，当两接触处的温度不同时，回路中会产生电流，称为“塞贝克效应〞，其根本情况可用如图甲所示热电偶电路实验来描述：把1根铁丝的两端分别与2根铜丝相连接，再与一只小量程的电流表串联成闭合电路。然后把铜、铁丝的一个接点D放在盛有冰水混合物的杯中，另一个接点G用火焰加热时。发现电流表的指针会发生偏转，闭合电路中会产生电流。
1834年，法国实验料学家珀尔帖又发现了它的相反情况：两种不同的金属构成闭合回路，当回路中通有直流电流时，两个接头的温度不同，一个接头温度会升高，另一个接头温度会降低，从而产生温差，称为“珀尔帖效应〞，1837年，俄国物理学家愣次又发现，改变电流方向后，原来温度升高的接头变成温度降低，而温度降低的接点变成升温。
根据上述原理可以制作出一种电子制冷箱，其结构可简化为：将P型半导体与N型半导体用钢板连接，再用导线连成一个回路，钢板和导线只起导电作用，为了取得更好的效果，实际的电子制冷箱是把多对P、N型半导体连接起来的〔如图乙〕。在回路中接通电流后，一个接点变冷〔箱内部〕，另一个接头散热〔箱外部〕。
〔1〕图甲中的热电偶实际上是一个电源，它的电能是由________能转化而来的；
〔2〕在热电偶电路中，产生热电流的条件是：电路是由________〔填“相同〞或“不同〞〕材料的导体组成的闭合电路，在两个节点之间存在着________；
〔3〕如果想利用上述电子制冷箱来制热，最简便的方法是________；
〔4〕在图乙中多对P，N型半导体对是________〔串联/并思联〕连接的；
〔5〕通过上述材料可知，与传统电冰箱相比，利用半导体做成的电子制冷箱的技术优点是________〔列举一个即可〕。
四、计算题
17.油电混合动力汽车是新型节能汽车，这种汽车在内燃机启动时，可以给车提供动力，同时也给动力蓄电池组充电，如以下图为我国自行研发生产的新能源混合动力汽车“唐DM〞，行驶之前其所用的蓄电池组储存了的电能是1.0×108J，假设该车匀速直线行驶了40km，此时所受力大小为到900N,蓄电池的电能也增加了10%，内燃机共消耗燃油2.5kg。(q油=4.6×107J/kg)那么：
〔1〕该汽车此次行驶中，假设燃油完全燃烧可放出多少热量？
〔2〕该汽车行驶中牵引力做了多少功？
〔3〕该汽车内燃机的效率是多大？
18.如图甲是定值电阻R0和有“6V 6W〞灯泡L的信息图象，将它们接入图乙所示的电路，其中电源电压不变，导线、开关的电阻忽略不计，滑动变阻器R最大阻值为8Ω，当只闭合开关S、S1 ， 滑片P位于R最右端时，灯泡L的实际功率为1W，求：
〔1〕R0的阻值；
〔2〕电源电压；
〔3〕当S、S1、S2闭合且滑片P位于最左端时，求此时电路消耗的总电功率。
答案解析局部
一、单项选择题
1.【解析】【解答】A．电源是产生电压和电流的条件。有电压一定有电源，假设电路出现开路那么没有电流。有电流一定有电源，有电源就有电压。所以有电压那么同时有电源，但不一定有电流，A不符合题意；
B．有电流那么同时有电源和电压，B符合题意；
CD．有电源那么同时有电压，有电压同时有电；源，但不一定有电流，CD不符合题意。
故答案为：B。
【分析】电路中有持续电流的条件是电路时通路并且有电压存在。
2.【解析】【解答】A．晶体熔化时吸收热量，但温度是不变的，A不符合题意；
B．物体温度越高，分子运动越剧烈，而热量是热传递过程中内能变化多少的量度，B不符合题意；
C．晶体熔化时吸收热量，温度不变，但内能增加，C符合题意；
D．比热容是物质的属性，与物质种类和状态有关，与是否吸收热量无关，D不符合题意。
故答案为：C。
【分析】这道题目主要考查的是温度、热量和内能三者之间的关系，温度是衡量物体冷热程度的物理量，内能是指组成物体的分子动能和势能的总和，任何物体都具有内能，再热传递过程中，传递的内能叫做热量，物体吸收热量，温度不一定升高，比方说晶体熔化时吸收热量，但温度不变。
3.【解析】【解答】解：〔1〕A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，A上的局部负电荷会转移到B上，因此验电器B的金属箔由于带负电会张开；〔2〕电流的方向与负电荷定向移动的方向相反，因此电流方向是由B到A．
应选B．
【分析】〔1〕规定电流方向与正电荷定向移动的方向相同；〔2〕验电器使用时是让金属杆上的金属箔带上同种电荷，然后同种电荷会相互排斥从而验证物体是否带电的．
4.【解析】【解答】任何分子之间都有空隙，“纳米纸〞只是空隙较小，A说法不正确；分子间的引力和斥力是同时存在的，该B说法不正确；一切分子都在不停地做无规那么运动，“纳米纸〞不能阻止细菌分子无规那么运动，C说法不正确；因为分子间有引力，所以靠得很近的两滴油能自动结合成一滴，D说法正确．
故答案为：D
【分析】该题目考查的是分子动理论，物质是由大量分子构成的，分子之间存在间隙，分子在永不停息的做无规那么运动，分子之间既有引力，也有斥力，结合题目的表述分析即可。
5.【解析】【解答】AD．由图可知Q丙＝2Q乙＝2Q甲 ， 由 可知
甲与乙相比吸热量、质量相同，Dt甲m丙且Dt乙=Dt丙 ， 那么可知丙的比热容大于乙，即乙的比热容最小；假设三个物体的温度都降低1℃，乙放出的热量最少，A不符合题意、D符合题意；
BC．甲、乙吸热量相同，质量相同，但温度变化量不同，故比热容不相等，由于初温未知，那么末温无法计算，BC不符合题意。
故答案为：D。
【分析】比热容是描述物体吸放热能力的一个物理量，相同质量的物体上升相同的温度，比热容大的物体吸收的热量多，相同质量的物体下降相同的温度，比热容大的物体释放的热量多。
6.【解析】【解答】影响电阻大小的因素是材料、长度、横截面积，在材料和横截面积相同时，导体的电阻与长度成正比，在材料和长度一定时，导体的电阻与横截面积成反比，即长度越小，横截面积越大，电阻越小．由图知道，导体甲和丙长度相同，丙的横截面积是甲的2倍，所以R甲＞R丙 ， 导体甲和乙的横截面积相同，乙的长度是甲的2倍，所以R乙＞R甲 ， 故R乙＞R甲＞R丙 ，
由 知道，在电源电压相同时，I丙＞I甲＞I乙 ， C符合题意．
故答案为：C
【分析】导体的电阻是本身的一种属性，与外加的电压和流过它的电流没有关系，导体本身的长度、材料、横截面积有关，长度越长、横截面积越小，导体的电阻就越大。
7.【解析】【解答】AC．风机跌倒时会切断整个电路说明跌倒开关应在干路上，且整个电路断开，AC不符合题意；
BD．正立时，闭合S1电动机工作，再闭合S2发热丝工作，B符合题意，D不符合题意。
故答案为：B
【分析】跌倒开关和用电器的控制开关要串联，开关都闭合时用电器工作。
8.【解析】【解答】由电路图可知，甲、乙同时为电压表，开关闭合时，两电阻串联，电压表甲测R1两端电压，电压表乙测R2两端电压；通过两电阻的电流相等，两电阻阻值之比： ，
两电表都是电流表，开关断开时，两电阻并联，电流表甲测通过R2的电流，乙测通过R1的电流，两电阻并联，它们两端的电压相等，通过两电表的电流之比： ，
故答案为：B。
【分析】串联电路中各用电器分压比等于电阻比；并联电路中，支路电流比值与电阻成反比。
9.【解析】【解答】开始时两端表均无示数，那么电路不通，为断路，当用导线接到a、d接线柱上时，发现电流表有示数，电压表示数仍为0，说明a、d之间发生断路，将该导线两端分别接到c、e接线柱上时，发现电压表有示数，电流表示数仍为0，说明断路为c、e之间，综合可得c、d间断路，
故答案为：B。
【分析】分析电路结构，电路为串联电路，结合电流表、电压表示数的变化，分析电路存在的故障即可。
10.【解析】【解答】①两热水壶额定电压相同，当两热水壶均正常工作时，电压相同，错误；②两水壶均正常工作，乙额定功率大于甲额定功率，那么可得流过乙电热水壶电流做功较快，正确；③两电热水壶均正常工作，额定电压相同，那么由 可得通过乙的电流更大，错误；④两电热水壶均正常工作，额定电压相同，那么由 可得甲电热水壶的电阻较大，正确；⑤能烧开水的量与热水壶的容积有关，无法判断，错误⑥由于两热水壶额定功率不同，那么由 可知，相同时间内，两个电热水壶消耗的电能不一样，错误；
故答案为：B。
【分析】用电器功率越大，单位时间释放的热量就越多，做功就越快，结合用电器的电流和用电器的电阻，利用功率公式P=I2R求解功率。
二、实验题
11.【解析】【解答】(1)小明双手对搓后感觉手上发热，是克服摩擦做功，将机械能转化为内能，即做功改变物体内能，汽油机的工作过程中，将机械能转化为内能的是压缩冲程，故答案为：B。通过热传递减少内能。水的比热容比拟大，可以做冷却剂。每秒钟完成20个做功冲程，曲轴转40圈，所以每分钟转2400圈。(2)温度不变，分子运动剧烈程度一定，所以分子动能不变，持续加热，所以内能增加。由图可知熔化过后，每10min温度上升5℃，总加热时间为60min，30min的点之后还需要过30min，30min时是0℃，所以最后可以上升到15℃。0~10min为固体，加热器在5min内放出的热量为1.1×105J，所以0~10min放热2.2×105J，温度变化了10℃，所以比热容为
【分析】〔1〕改变物体的内能有两种方式，一种是做功，外界对物体做功物体的内能增加，物体对外界做功物体的内能减小，第二种是热传递，热量向外界传递，物体的内能减小，热量由外界传向物体，物体的内能增加；水的比热容大，相同质量的水可以吸收更多的热量，冷却效果更好；
〔2〕物体的内能是指组成物体的分子动能和势能的总和，物体的内能与物体的质量、状态和温度有关，物体的温度越高，分子运动越剧烈，物体的内能就越大；加热器相同，加热相同时间两种液体吸收的热量相同，结合水的比热容求解水吸收的热量，此热量也为另一种液体吸收的热量，根据另外一种液体的质量、温度变化量求解液体的比热容即可。
12.【解析】【解答】(1)移动的过程中灯泡亮度变化不明显，说明电流的变化比拟小，即铅笔芯电阻变化较小，故应选用电阻较大的铅笔芯，即换用更细的铅笔芯。消耗电能为
所以电能表示数变为1362.7kW·h，功率为 (2) 充满电后存储的电能为 使用40W快速充电技术充满电的时间为
【分析】〔1〕导体越细，电阻越大；通过电能表的表盘可以看出，每消耗一度电转盘转动3000圈，结合题目给出的转盘转动的圈数求解消耗的电能； 结合消耗的电能和用电器工作的时间，利用公式P=W/t求解用电器的功率；
〔2〕求解电流做功，利用公式W=UIt求解，除以功率即为充电时间。
13.【解析】【解答】(1)从图1中可以看出温度计的分度值为1℃，此时示数为37℃。(2)从图2中，可以看出加热至2min时，甲液体升高的温度为10℃，乙液体升高的温度为20℃，所以 R甲和R乙串联，电流和通电时间都相等，由焦耳定律Q=I2Rt可知，R越大，Q越大。所以
【分析】〔1〕通过观察温度计明确温度计的量程和分度值，再进行读数即可；
〔2〕图像越倾斜，说明物质温度升高越快，也说明物质的比热容越小；电流通过导体时会产生热量，此现象就是电流的热效应，流过定值电阻R1的电流大于流过电阻R2的电流，产生的热量多。
14.【解析】【解答】(1)伏安法“测量小灯泡额定功率〞，滑动变阻器与灯泡串联，起到保护电路和调节灯泡的电压、电流的作用，电流表与灯泡串联，测量灯泡的电流，电压表与灯泡并联，测量灯泡电压。如以以下图所示：
根据实物图，从电源正极到电源负极按照电流的流向，按顺序用规定的规定符号代替实物，按照实物的连接方式画出标准的电路图。画电路图时要注意：电路图中各元件摆放的位置尽量与实物图中各元件位置相对应，这样便于检查；各电路元件摆放的位置要均匀、美观；交叉连接的导线，一定要在连接处画一个“黑点〞。如以以下图所示：
；(2)电流表电压表均有示数说明电路中灯泡连接完好，可能是灯泡功率太小，使灯泡不亮，因此应该移动滑动变阻器的滑片，使灯泡电流和电压增大，看看灯泡是否发光 。 (3)由图丙可以看出，电流表的量程选用0~0.6A，分度值为0.02A，示数为0.3A 灯泡的额定电压U为2.5V，额定电流I为0.3A，灯泡的额定功率P为 (4)灯泡正常发光的电压为2.5V，电路中灯泡与电阻并联，灯泡的电压与电阻电压相等，所以要使灯泡正常发光，应该调节滑动变阻器滑片使电阻电压应为2.5V。电流表测电阻电流，所以此时电流表示数为 断开开关，保持滑动变阻器的滑片位置不变，将电流表改接在灯泡所在支路中，电流表改为测量灯泡的电流。再闭合开关，此时灯泡两端的电压不变，仍然等于额定电压，读出的电流表示数I为灯泡的额定电流。小灯泡额定功率的表达式为
【分析】〔1〕结合电流的流向判断故障所在；根据实物图去连电路图，分析元件的串并联关系，根据电流的方向连接；
〔2〕通过移动滑动变阻器判断是否是因为滑动变阻器接入电路中的电阻过大导致的；
〔3〕明确电流表的量程和对应的分度值，结合表盘的指针读数，利用公式P=UI求解功率；
〔4〕利用功率公式P=UI求解灯泡功率。
三、填空题
15.【解析】【解答】(1)芯片属高科技产品，采用的是顶级5nm工艺制造，芯片所用的材料主要是半导体。(2)如以下图。
【分析】〔1〕目前晶体管的最小尺寸大约为纳米级别；半导体的导电性介于导体和绝缘体之间，用半导体材料制作二极管和三极管，是电子设备的根本部件；
〔2〕结合二极管的单向导电性设计。
16.【解析】【解答】(1)两种不同的金属构成闭合回路，当回路中通有直流电流时，两个接头的温度不同，一个接头温度会升高，另一个接头温度会降低，温度高的物体会将热量传递给温度低的物体，所以热电偶的电能是由内能转化而来的。(2)[两种不同的金属构成闭合回路，当回路中通有直流电流时，两个接头的温度不同，一个接头温度会升高，另一个接头温度会降低。说明电路是由不同材料的导体组成的闭合电路，在两个节点之间存在着温度差。(3)1837年，俄国物理学家愣次又发现，改变电流方向后，原来温度升高的接头变成温度降低，而温度降低的接点变成升温。所以最简单做法是改变电路中的电流方向。(4)从图中可以看出多对P，N型半导体按顺序连接，所以是串联。(5)传统电冰箱当温度降升高到一定设定温度，就得重新启动，再将温度降低到设定温度才停止工作，如此反复工作，而半导体做成的电子制冷箱一边工作一边散热，可以起到节能的作用。
【分析】〔1〕〔2〕导体两端温度不同就会产生电流，电能是由内能转化而来的；
〔3〕结合题目材料总的第二段寻找答案即可；
〔4〕电流依次经过P、N型半导体，故为串联关系；
〔5〕在相同的制冷量过程中，消耗的能量少，节约能量。
四、计算题
17.【解析】【分析】〔1〕结合燃料的质量，利用热值公式求解燃料释放的热量；
〔2〕求解外力做功，利用外力大小乘以位移在力的方向上移动的距离即可；
〔3〕燃油释放的热量为总功，牵引力做的功和电能为有用功，有用功除以总功即为机械效率。
18.【解析】【分析】〔1〕结合用电器的电流和电压，利用欧姆定律求解用电器两端的电阻即可；
〔2〕串联分压，分别求解滑动变阻器和灯泡两端的电压相加即为电源电压；
〔3〕利用欧姆定律求解支路电流，相加即为干路电流，结合电源电压，利用公式P=UI求解功率。
