物理第5节 磁生电习题

这是一份物理第5节 磁生电习题，共6页。试卷主要包含了单选题，填空题，实验题等内容，欢迎下载使用。

1.关于电磁感应现象，下列说法中正确的是( )
A.电磁感应现象是由奥斯特首先发现的
B.只要把矩形线圈放在磁场中，线圈中就会产生感应电流
C.只要导体在磁场中做切割磁感线运动，就一定有感应电流产生
D.闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中一定有感应电流产生
2.如图所示为发电机模型线圈转动过程，下列说法正确的是( )
A.线圈中产生电流的原理是电流磁效应B.通过灯泡的电流方向不变
C.通过灯泡的电流大小不变D.其他形式能量转化为电能
3.如图所示是探究“电磁感应现象”的实验装置.闭合开关后，下列操作能使电流计指针发生偏转的是( )
A.磁体、导体均保持不动B.磁体不动，导体沿竖直方向上下运动
C.导体不动，磁体沿竖直方向上下运动D.磁体不动，导体沿水平方向左右运动
4.下面有关发电机和电动机的说法，正确的是( )
A.发电机和电动机的工作原理都是磁场对通电导体有力的作用
B.交流发电机产生的电流和向外供电电流都是交流电，直流电动机向线圈供电和线圈内部的电流都是直流电
C.发电机是消耗机械能获得电能
D.电动机是消耗机械能获得电能

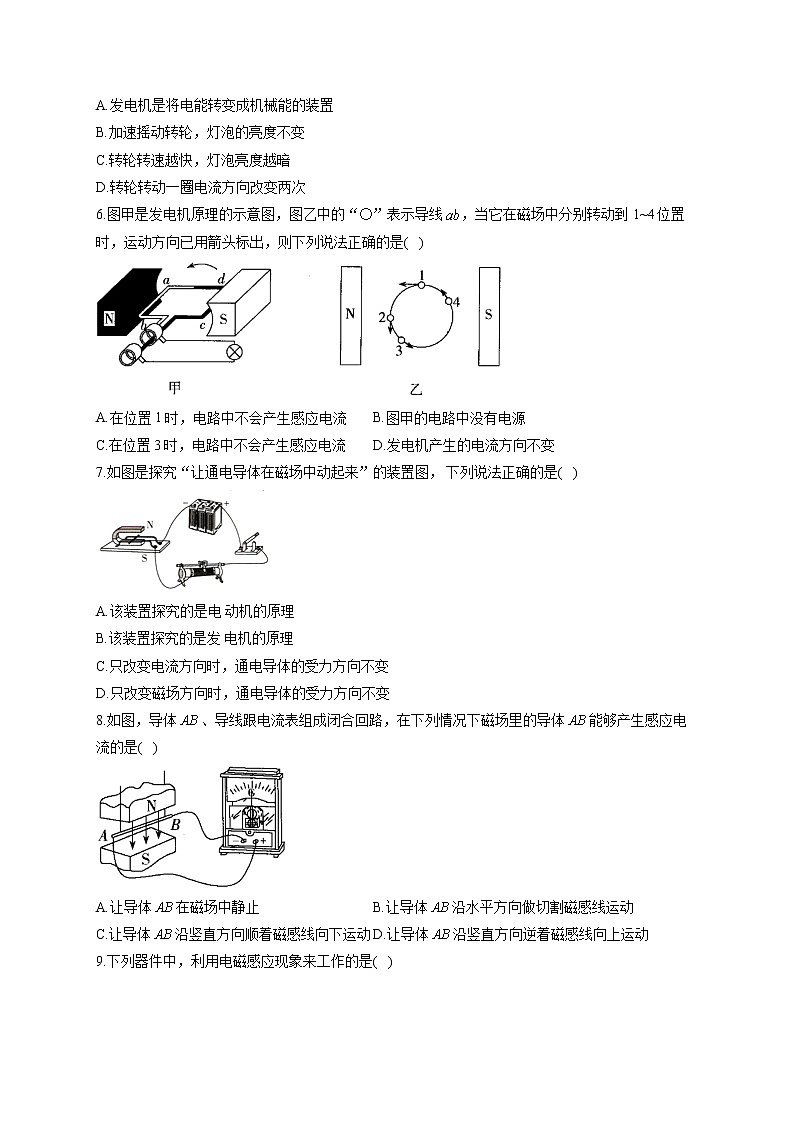

5.把一台手摇发电机跟灯泡连接起来，使线圈在磁场中转动，可以看到灯泡发光。关于手摇发电机发电过程，下列说法正确的是( )
A.发电机是将电能转变成机械能的装置
B.加速摇动转轮，灯泡的亮度不变
C.转轮转速越快，灯泡亮度越暗
D.转轮转动一圈电流方向改变两次
6.图甲是发电机原理的示意图，图乙中的“○”表示导线，当它在磁场中分别转动到1~4位置时，运动方向已用箭头标出，则下列说法正确的是( )
A.在位置1时，电路中不会产生感应电流B.图甲的电路中没有电源
C.在位置3时，电路中不会产生感应电流D.发电机产生的电流方向不变
7.如图是探究“让通电导体在磁场中动起来”的装置图， 下列说法正确的是( )
A.该装置探究的是电 动机的原理
B.该装置探究的是发 电机的原理
C.只改变电流方向时，通电导体的受力方向不变
D.只改变磁场方向时，通电导体的受力方向不变
8.如图，导体、导线跟电流表组成闭合回路，在下列情况下磁场里的导体能够产生感应电流的是( )
A.让导体在磁场中静止B.让导体沿水平方向做切割磁感线运动
C.让导体沿竖直方向顺着磁感线向下运动D.让导体沿竖直方向逆着磁感线向上运动

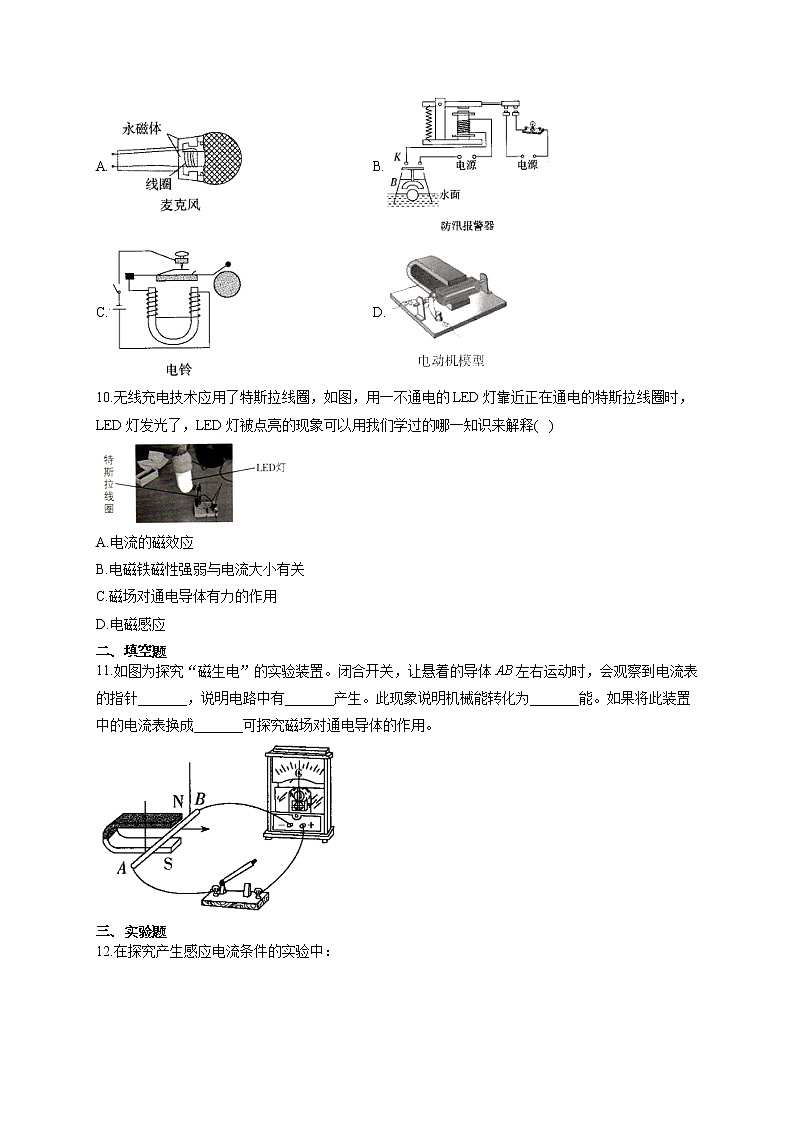

9.下列器件中，利用电磁感应现象来工作的是( )
A.B.
C.D.
10.无线充电技术应用了特斯拉线圈，如图，用一不通电的LED灯靠近正在通电的特斯拉线圈时，LED灯发光了，LED灯被点亮的现象可以用我们学过的哪一知识来解释( )
A.电流的磁效应
B.电磁铁磁性强弱与电流大小有关
C.磁场对通电导体有力的作用
D.电磁感应
二、填空题
11.如图为探究“磁生电”的实验装置。闭合开关，让悬着的导体左右运动时，会观察到电流表的指针_______，说明电路中有_______产生。此现象说明机械能转化为_______能。如果将此装置中的电流表换成_______可探究磁场对通电导体的作用。
三、实验题
12.在探究产生感应电流条件的实验中：
（1）同学们按图所示接好电路，然后进行以下操作，请将电流计的指针会发生怎样的变化填到横线上：
操作一：磁体不动，闭合开关，导体竖直上下运动。现象：电流计指针_______；
操作二：磁体不动，打开开关，导体水平左右运动。现象：电流计指针_______；
操作三：磁体不动，闭合开关，导体水平左右运动。现象：电流计指针_______；
综合上面实验现象，可以得出产生感应电流的条件是：闭合电路的一部分导体在磁场中做_______，电路中有感应电流产生。
（2）想在此装置的基础上再探究磁场对通电导体的作用，必须要增加的一个器材是_______。
参考答案
1.答案：D
解析：电磁感应现象是由法拉第首先发现的:只把矩形线圈放在磁场中不动，此时线圈没有做切割磁感线运动，故没有感应电流;只要导体在磁场中做切割磁感线运动，导体两端就一定会 有电压，但导体中不一定有电流，只有电路闭合才有电流，若是断开的电路，则没有电流;闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中一定有感应电流产生。故选D。
2.答案：D
解析：线圈中产生电流的原理是电磁感应现象，故A错误；由于在转动过程中，线圈切割磁感线的方向不同，感应电流的方向是变化的，故B错误；线圈在转动过程中，切割磁感线的速度不同，感应电流的大小是变化的，故C错误；发电机的线圈在转动过程中，消耗机械能，产生电能，即将其他形式能量转化为电能，故D正确。
3.答案：D
解析：闭合电路的一部分导体只有在磁场中做切割磁感线运动时才会产生感应电流.故只有D正确.
4.答案：C
解析：发电机原理是电磁感应现象，电动机原理是通电导体在磁场中受力的作用，故A错误。直流电动机线圈内部的电流变化，不是直流电，故B错误。发电机是消耗机械能获得电能，电动机是消耗电能获得机械能，故C正确、D错误。
5.答案：D
解析：发电机是将机械能（动能）转化为电能的装置；加速摇动转轮时，线圈切割磁感线产生的感应电流变大，故灯泡变亮;转轮转速加快，线圈切割磁感线的速度变快，因此线圈中的电流变大，灯泡变亮；发电机产生电流的方向是变化的，并且转轮转动一圈电流方向改变两次。故选D。
6.答案：A
解析：小圆圈“○”表示垂直于纸面、绕垂直于纸面的轴转动的一根导线，它是闭合电路的一部分；由图知磁感线方向水平向右，而导线在位置1时的运动方向与磁感线方向平行，不切割磁感线，不能产生感应电流；导线在位置2、3、4时都切割磁感线，能产生感应电流，故A正确，C错误；发电机的原理是电磁感应现象，将机械能转化为电能，则该装置相当于电源，为小灯泡提供电能，故B错误；由于导线在不同位置时切割磁感线的方向不同，所以产生感应电流的方向是变化的，故D错误。
7.答案：A
解析：该装置中有电源提供电能，是研究通电导体在磁场中受力的装置，探究的是电动机的工作原理;磁场对通电导体的作用力的方向与电流方向、磁场方向有关，只改变电流方向或只改 变磁场方向都可以改变通电导体的受力方向。故选A。
8.答案：B
解析：让导体在磁场中静止，导体没有做切割磁感线运动，不会产生感应电流，故A错误；让导体沿水平方向做切割磁感线运动，会产生感应电流，故B正确；让导体沿竖直方向顺着磁感线向下运动，导体没有做切割磁感线运动，不会产生感应电流，故C错误；让导体沿竖直方向逆着磁感线向上运动，导体没有做切割磁感线运动，不会产生感应电流，故D错误。
9.答案：A
解析：麦克风是利用电磁感应现象原理工作的，故A符合题意；防汛报警器利用电磁继电器工作，利用了电流的磁效应，故B不符合题意；电铃的主要部件是电磁铁，利用电流的磁效应工作，故C不符合题意；电动机利用通电线圈在磁场中受力转动的原理工作，故D不符合题意。
10.答案：D
解析：用一不通电的LED灯靠近正在通电的特斯拉线圈时，LED灯发光了，这说明LED灯中产生了电流,故该现象为电磁感应现象。故选D。
11.答案：发生偏转；电流；电；电源
解析：闭合开关，让悬着的导体左右运动，此时导体做切割磁感线运动，导体中会产生感应电流，会观察到电流表的指针偏转；此现象说明机械能转化为电能；如果将此装置中的电流表换成电源，可探究磁场对通电导体的作用。
12.答案：（1）不动；不动；偏转；切割磁感线运动
（2）电源
解析：（1）操作一：磁体不动，闭合开关，导体竖直上下运动，没有切割磁感线，故不会产生感应电流，电流计指针不动；
操作二：磁体不动，打开开关，导体水平左右运动，虽然导体切割磁感线，但是电路断开，电路中不会有电流，电流计指针不动；
操作三：磁体不动，闭合开关，导体水平左右运动，电路中产生感应电流，电流计指针偏转；综合上面实验现象，可以得出产生感应电流的条件是：闭合电路的一部分导体在磁场中做切割磁感线运动，电路中有感应电流产生；
（2）想在此装置的基础上再探究磁场对通电导体的作用，导体中有电流，故必须要增加的一个器材是电源。
