物理九年级全册二 电功率课后练习题

这是一份物理九年级全册二 电功率课后练习题，共23页。试卷主要包含了选择题，填空题，实验题，解答题等内容，欢迎下载使用。

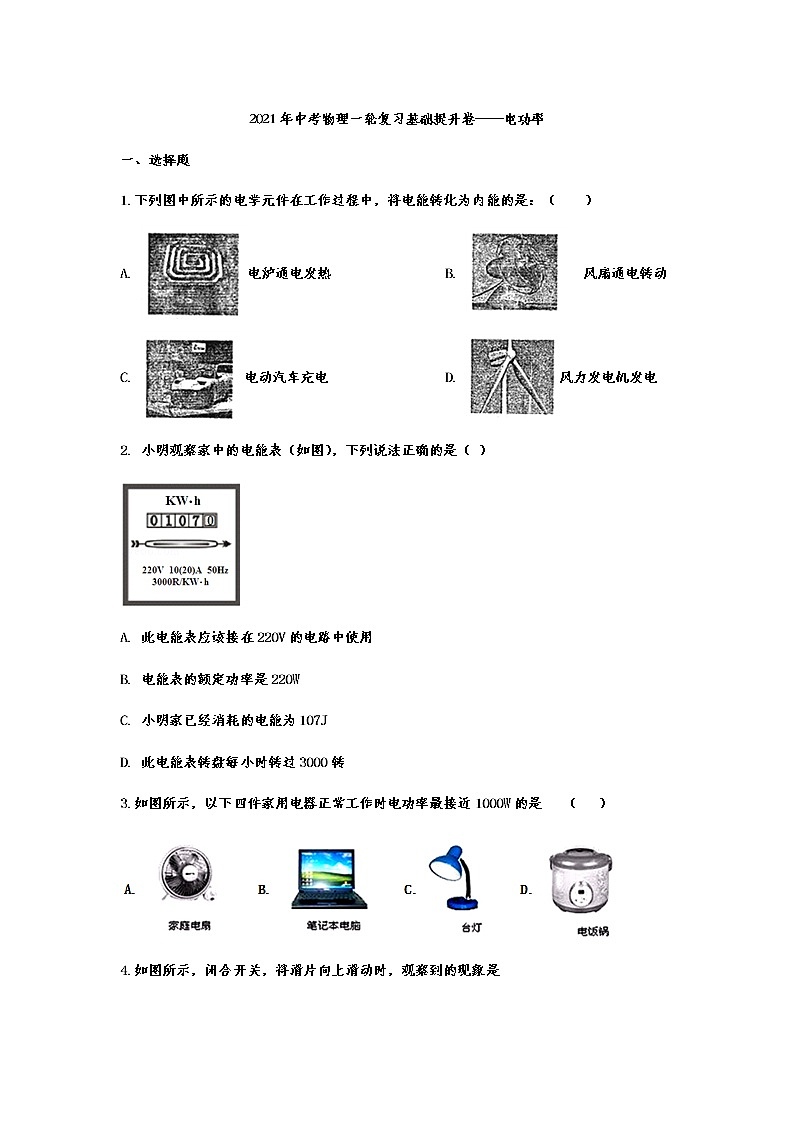

1.下列图中所示的电学元件在工作过程中，将电能转化为内能的是：（ ）
A. 电炉通电发热B. 风扇通电转动
C. 电动汽车充电D. 风力发电机发电
2. 小明观察家中的电能表（如图），下列说法正确的是（ ）
A. 此电能表应该接在220V的电路中使用
B. 电能表的额定功率是220W
C. 小明家已经消耗的电能为107J
D. 此电能表转盘每小时转过3000转
3.如图所示，以下四件家用电器正常工作时电功率最接近1000W的是 （ ）

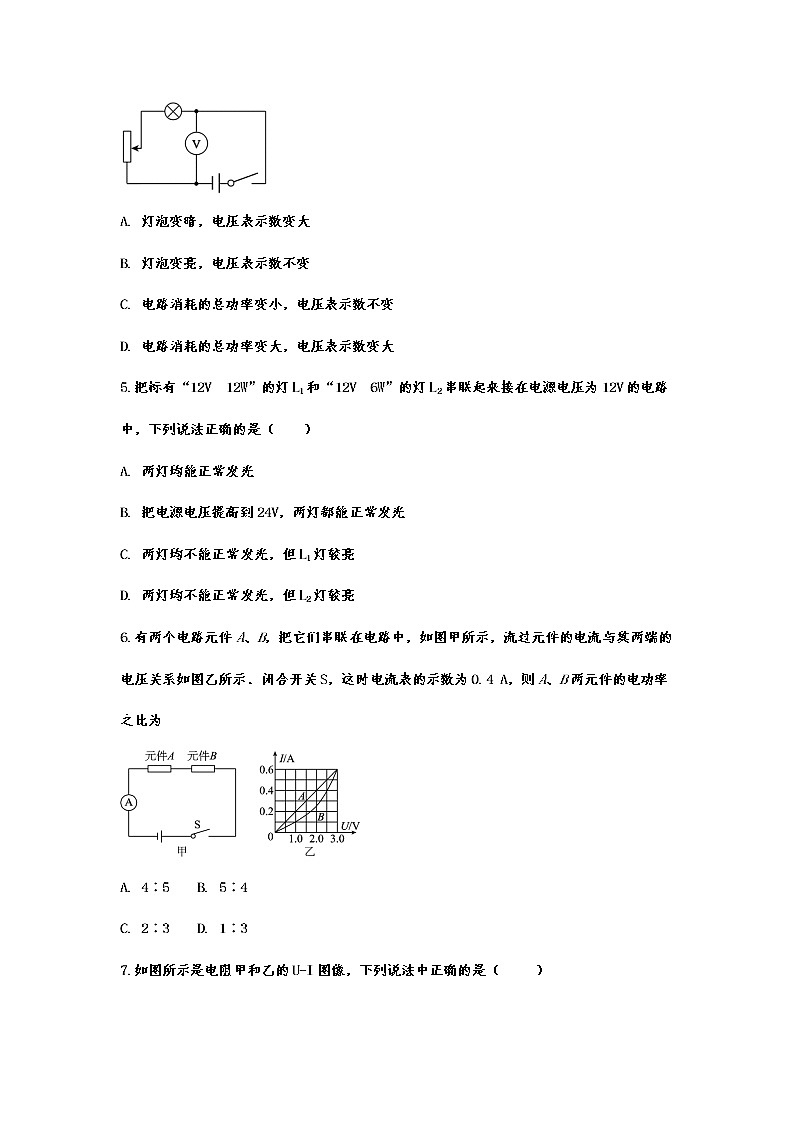

4.如图所示，闭合开关，将滑片向上滑动时，观察到的现象是
A. 灯泡变暗，电压表示数变大
B. 灯泡变亮，电压表示数不变
C. 电路消耗的总功率变小，电压表示数不变
D. 电路消耗的总功率变大，电压表示数变大
5.把标有“12V 12W”的灯L1和“12V 6W”的灯L2串联起来接在电源电压为12V的电路中，下列说法正确的是（ ）
A. 两灯均能正常发光
B. 把电源电压提高到24V，两灯都能正常发光
C. 两灯均不能正常发光，但L1灯较亮
D. 两灯均不能正常发光，但L2灯较亮
6.有两个电路元件A、B，把它们串联在电路中，如图甲所示，流过元件的电流与其两端的电压关系如图乙所示．闭合开关S，这时电流表的示数为0.4 A，则A、B两元件的电功率之比为
A. 4∶5 B. 5∶4
C. 2∶3 D. 1∶3

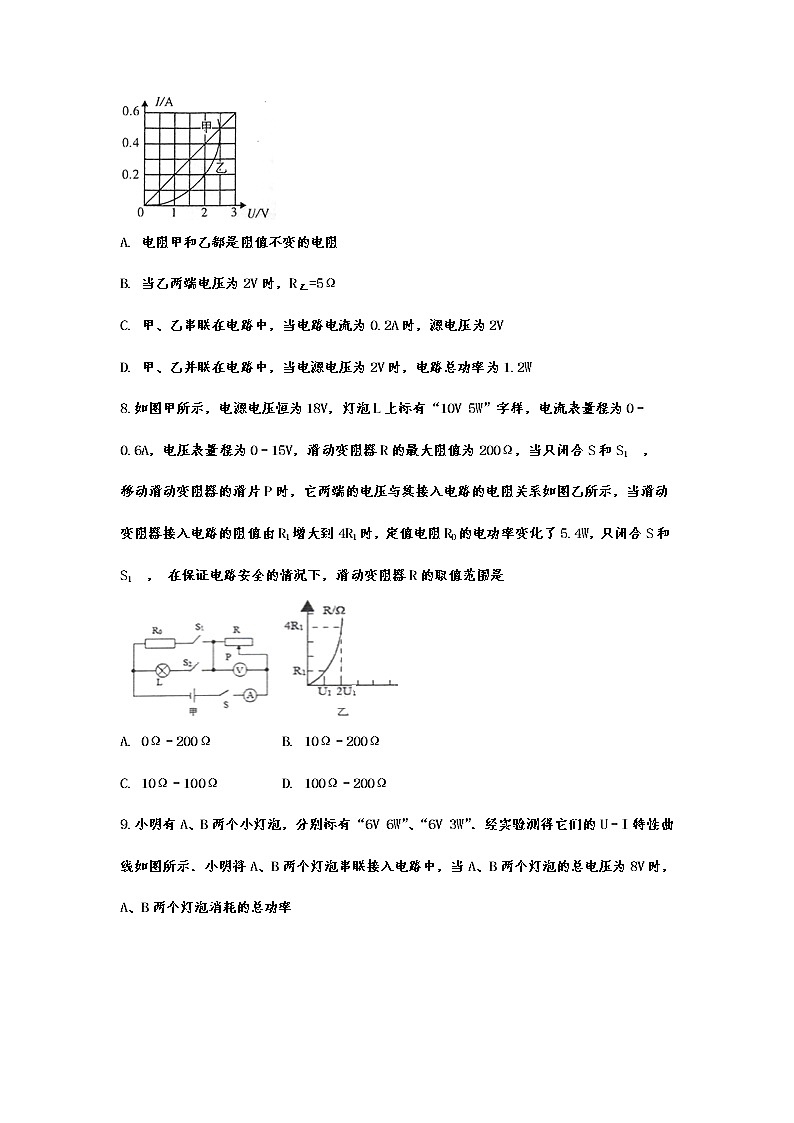

7.如图所示是电阻甲和乙的U-I图像，下列说法中正确的是（ ）
A. 电阻甲和乙都是阻值不变的电阻
B. 当乙两端电压为2V时，R乙=5Ω
C. 甲、乙串联在电路中，当电路电流为0.2A时，源电压为2V
D. 甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W
8.如图甲所示，电源电压恒为18V，灯泡L上标有“10V 5W”字样，电流表量程为0﹣0.6A，电压表量程为0﹣15V，滑动变阻器R的最大阻值为200Ω，当只闭合S和S1 ， 移动滑动变阻器的滑片P时，它两端的电压与其接入电路的电阻关系如图乙所示，当滑动变阻器接入电路的阻值由R1增大到4R1时，定值电阻R0的电功率变化了5.4W，只闭合S和S1 ， 在保证电路安全的情况下，滑动变阻器R的取值范围是
A. 0Ω﹣200Ω B. 10Ω﹣200Ω
C. 10Ω﹣100Ω D. 100Ω﹣200Ω
9.小明有A、B两个小灯泡，分别标有“6V 6W”、“6V 3W”．经实验测得它们的U﹣I特性曲线如图所示．小明将A、B两个灯泡串联接入电路中，当A、B两个灯泡的总电压为8V时，A、B两个灯泡消耗的总功率
A. 9WB. 4WC. 4.5WD. W
10.有两个电路元件A、B，把它们串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示．闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电功率之比为（ ）
A. 4：5B. 5：4C. 2：3D. 1：3
11. 小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌上标有“10Ω 2A”．下列说法中错误的是（ ）
A. 电源电压为4.5V
B. 小灯泡的额定功率为1.5W
C. 小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω
D. 小灯泡正常发光时，滑动变阻器消耗的电功率为2.5W
12.小华利用下图的实验装置来探究“影响通电导体产生热量的因素”，下列说法正确的是
A. 甲图实验装置是控制电流、通电时间一定时，探究电热与电阻的关系
B. 乙图实验装置是控制电压、通电时间一定时，探究电热与电流的关系
C. 甲图中闭合开关后，a管中液面上升比b快
D. 乙图中闭合开关后，c管中液面上升比d快
13.如图所示，将三个相同的空烧瓶口分别用完全相同的橡胶塞密封(橡胶塞上分别装有相同的气球)，用三段阻值不同的电阻丝(R1A. a B. b C. c D. 三个相同
14.严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关(金属片M可分别拨至a、b、c处)，电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温档为6W，则其中温档和高温档分别为 （ ）
A. 8W，12WB. 8W，24W
C. 12W，18WD. 12W，24W
15.用粗细均匀的电热丝加热烧水,通电10 min可烧开一壶水,若将电热丝对折起来使用,电源电压不变,则烧开同样一壶水的时间是
A. 2.5 minB. 5 minC. 20 minD. 30 min
二、填空题
1.如图所示，电能表的示数为 kW•h，在某段时间内。转盘转过1800圈，则此段时问内用了 度电。
2.为提倡节能环保，攀枝花市引进大量新能源电动公交车。为新能源公交车充电的导线较粗是为了减小导线的 。若充电过程中充电电流为100A，充电电压为380V，则新能源电动公交车充电2h消耗的电能为 kW•h。
3.某电热器标有“16 V 64 W”字样，则它的额定电流为________A．若该用电器的电阻保持不变，将它接在电压为8 V的电源上，它的额定功率是________W，此时的实际功率是________W，在8 V的电压下连续工作30 min所消耗的电能为________J．
4.如图甲所示电路中，电源电压不变，闭合开关S，将滑片P移到某一位置时，电压表示数为6 V，两块电流表指针的位置均如图乙所示，则R1的电阻是________Ω，此时R2的电功率是________W；若将滑片P向右移动，电流表A1的示数将________，电流表A2的示数将________．(后两空均选填“变大”“变小”或“不变”)
5.灯泡L的额定电压为6V、小明通过实验测得电流随电压变化的曲线如图．由图可知，当灯泡L正常发光时，通过其灯丝的电流是_____A，此时灯泡L的电阻是______Ω；通过调节滑动变阻器，使灯泡L两端的电压为3V，则此时灯泡L消耗的实际功率为_______W．
6.如图甲所示是一种新型插座，它能即时显示接在该插座上的用电器的工作电压和所耗电费等信息(插座本身消耗电能由内部电池提供)．小明将装有质量为2.4 kg、初温为10 ℃水的电水壶插在该插座上，这时插座屏幕显示如图乙所示，当将水加热至100 ℃时，屏幕显示如图丙所示，这段时间内电水壶消耗的电能为______J，实际功率为______W，电水壶烧水的效率为________．[用电价格：0.5元/(kW·h)；c水＝4.2×103 J/(kg·℃)]
三、实验题
1.在“测量小灯泡的额定功率”实验中，灯泡上标有“3.8V”的字样，电源电压恒定不变．
（1）闭合开关，移动滑动变阻器滑片，发现灯泡始终不亮，电流表有示数，电压表无示数，其故障原因可能是______．
（2）排除故障后，开始实验，闭合开关，电压表的示数为2.5V，此时应将变阻器滑片向____端调节，在移动变阻器滑片的过程中，眼睛应注视___的示数，直至灯泡正常发光，此时电流表的示数为0.4A，则灯泡的额定功率为___W．
（3）完成上述实验后，又找来了一个阻值为R0的电阻和两个开关．并借助部分现有的实验器材，设计了如图乙所示的电路，也测出了小灯泡的额定功率．请完成下列的实验步骤：
①闭合开关S1和S3，移动滑片，当电压表的示数为___V时，停止移动滑片．
②只闭合开关S1和S2，读出此时电压表的示数为U；
③灯泡额定功率的表达式为P额=____（用已知量和测量量表示）．
2.小明猜想电流通过导体产生的热量与电流、电阻和通电时间有关．为了探究“电流通过导体产生的热量与电流是否有关”，所用的实验器材有：稳压电源、电流表、滑动变阻器、开关、停表(未画出)各一个；绝热的塑料盒一个，盒内密封着空气，盒内电阻丝的阻值是10 Ω，插在盒中温度计的量程是0～100 ℃；导线若干．
(1)用笔画线代替导线，将如图中的电路连接完整_____________．
(2)记录的实验数据如下表：
①分析表中数据，得到的探究结论是：____________________________________________．
②从表格中提取能得出该结论的信息是：______________________________________．
(3)实验结束后，小明为了缩短实验时间，对原实验方案稍加改动：实验器材不变，通电时间和电流的预设值不变，在每完成一次实验(收集一组数据)后，不断开开关，也不打开通气孔，直接把前一次实验的末温作为下一次实验的初温，再移动滑动变阻器滑片，使电流达到预设值时开始计时，20 s后记录末温……指出改动后方案的两点不足(可以结合原方案的实验数据)：
①________________________________________________________________________．
②________________________________________________________________________．
四、解答题
1.如图甲所示的电路,在滑动变阻器R2的滑片P从B向A滑动的过程中,电压表与电流表示数的变化关系如图乙所示.试问:
(1)滑动变阻器的最大阻值是多少？
(2)开关S闭合时，该电路的最小电功率是多少？
2.如图甲为常用的电热饮水机，其电路原理如图乙所示，该饮水机的额定电压为220V，加热电功率为1100W，保温电功率为44W，R1、R2均为电热丝 （R1、R2的电阻不随温度变化）．请问：
（1）当S闭合时，饮水机处于 （选填“加热”或“保温”）状态，此时电路中的电流是多大？
（2）电热丝R1的电阻是多大？
（3）饮水机加热工作时，将0.5千克初温为20℃的水加热到97℃，需要多长时间？（假设电能全部转化为水的内能）
2021年中考物理一轮复习基础提升卷——电功率参考答案
一、选择题
1.下列图中所示的电学元件在工作过程中，将电能转化为内能的是：（ ）
A. 电炉通电发热B. 风扇通电转动
C. 电动汽车充电D. 风力发电机发电
【答案】A
2. 小明观察家中的电能表（如图），下列说法正确的是（ ）
A. 此电能表应该接在220V的电路中使用
B. 电能表的额定功率是220W
C. 小明家已经消耗的电能为107J
D. 此电能表转盘每小时转过3000转
【答案】A
3.如图所示，以下四件家用电器正常工作时电功率最接近1000W的是 （ ）
【答案】D
4.如图所示，闭合开关，将滑片向上滑动时，观察到的现象是
A. 灯泡变暗，电压表示数变大
B. 灯泡变亮，电压表示数不变
C. 电路消耗的总功率变小，电压表示数不变
D. 电路消耗的总功率变大，电压表示数变大
【答案】C
5.把标有“12V 12W”的灯L1和“12V 6W”的灯L2串联起来接在电源电压为12V的电路中，下列说法正确的是（ ）
A. 两灯均能正常发光
B. 把电源电压提高到24V，两灯都能正常发光
C. 两灯均不能正常发光，但L1灯较亮
D. 两灯均不能正常发光，但L2灯较亮
【答案】D
6.有两个电路元件A、B，把它们串联在电路中，如图甲所示，流过元件的电流与其两端的电压关系如图乙所示．闭合开关S，这时电流表的示数为0.4 A，则A、B两元件的电功率之比为
A. 4∶5 B. 5∶4
C. 2∶3 D. 1∶3
【答案】A
7.如图所示是电阻甲和乙的U-I图像，下列说法中正确的是（ ）
A. 电阻甲和乙都是阻值不变的电阻
B. 当乙两端电压为2V时，R乙=5Ω
C. 甲、乙串联在电路中，当电路电流为0.2A时，源电压为2V
D. 甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W
【答案】D
8.如图甲所示，电源电压恒为18V，灯泡L上标有“10V 5W”字样，电流表量程为0﹣0.6A，电压表量程为0﹣15V，滑动变阻器R的最大阻值为200Ω，当只闭合S和S1 ， 移动滑动变阻器的滑片P时，它两端的电压与其接入电路的电阻关系如图乙所示，当滑动变阻器接入电路的阻值由R1增大到4R1时，定值电阻R0的电功率变化了5.4W，只闭合S和S1 ， 在保证电路安全的情况下，滑动变阻器R的取值范围是
A. 0Ω﹣200Ω B. 10Ω﹣200Ω
C. 10Ω﹣100Ω D. 100Ω﹣200Ω
【答案】C
9.小明有A、B两个小灯泡，分别标有“6V 6W”、“6V 3W”．经实验测得它们的U﹣I特性曲线如图所示．小明将A、B两个灯泡串联接入电路中，当A、B两个灯泡的总电压为8V时，A、B两个灯泡消耗的总功率
A. 9WB. 4WC. 4.5WD. W
【答案】B
10.有两个电路元件A、B，把它们串联在电路中，如图（乙）所示，流过元件的电流与其两端的电压关系如图（甲）所示．闭合开关S，这时电流表的示数为0.4A，则A、B两元件的电功率之比为（ ）
A. 4：5B. 5：4C. 2：3D. 1：3
【答案】A
11. 小灯泡L的额定电压为3V，它的I﹣U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端，闭合开关S，电压表示数为1.5V；再将滑片P向左移动直到电压表示数为3V．已知电源电压恒定，滑动变阻器的铭牌上标有“10Ω 2A”．下列说法中错误的是（ ）
A. 电源电压为4.5V
B. 小灯泡的额定功率为1.5W
C. 小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω
D. 小灯泡正常发光时，滑动变阻器消耗的电功率为2.5W
【答案】D
12.小华利用下图的实验装置来探究“影响通电导体产生热量的因素”，下列说法正确的是
A. 甲图实验装置是控制电流、通电时间一定时，探究电热与电阻的关系
B. 乙图实验装置是控制电压、通电时间一定时，探究电热与电流的关系
C. 甲图中闭合开关后，a管中液面上升比b快
D. 乙图中闭合开关后，c管中液面上升比d快
【答案】AD
13.如图所示，将三个相同的空烧瓶口分别用完全相同的橡胶塞密封(橡胶塞上分别装有相同的气球)，用三段阻值不同的电阻丝(R1A. a B. b C. c D. 三个相同
【答案】C
14.严寒冬季，我国北方哨兵脚上穿有电热靴．一只靴内加热电路如图所示，电源电压恒定，S2为三档旋钮开关(金属片M可分别拨至a、b、c处)，电阻丝R1、R2规格相同且阻值不变，b为电阻丝R1的中点．这只电热靴的低温档为6W，则其中温档和高温档分别为 （ ）
A. 8W，12WB. 8W，24W
C. 12W，18WD. 12W，24W
【答案】A
15.用粗细均匀的电热丝加热烧水,通电10 min可烧开一壶水,若将电热丝对折起来使用,电源电压不变,则烧开同样一壶水的时间是
A. 2.5 minB. 5 minC. 20 minD. 30 min
【答案】A
二、填空题
1.如图所示，电能表的示数为 kW•h，在某段时间内。转盘转过1800圈，则此段时问内用了 度电。
【答案】201.9；0.5。
2.为提倡节能环保，攀枝花市引进大量新能源电动公交车。为新能源公交车充电的导线较粗是为了减小导线的 。若充电过程中充电电流为100A，充电电压为380V，则新能源电动公交车充电2h消耗的电能为 kW•h。
【答案】电阻；76
3.某电热器标有“16 V 64 W”字样，则它的额定电流为________A．若该用电器的电阻保持不变，将它接在电压为8 V的电源上，它的额定功率是________W，此时的实际功率是________W，在8 V的电压下连续工作30 min所消耗的电能为________J．
【答案】 (1). 4 (2). 64 (3). 16 (4). 2.88×104
4.如图甲所示电路中，电源电压不变，闭合开关S，将滑片P移到某一位置时，电压表示数为6 V，两块电流表指针的位置均如图乙所示，则R1的电阻是________Ω，此时R2的电功率是________W；若将滑片P向右移动，电流表A1的示数将________，电流表A2的示数将________．(后两空均选填“变大”“变小”或“不变”)
【答案】 (1). 20 (2). 7.2 (3). 变小 (4). 不变
5.灯泡L的额定电压为6V、小明通过实验测得电流随电压变化的曲线如图．由图可知，当灯泡L正常发光时，通过其灯丝的电流是_____A，此时灯泡L的电阻是______Ω；通过调节滑动变阻器，使灯泡L两端的电压为3V，则此时灯泡L消耗的实际功率为_______W．
【答案】 (1). 0.6 (2). 10 (3). 1.5
6.如图甲所示是一种新型插座，它能即时显示接在该插座上的用电器的工作电压和所耗电费等信息(插座本身消耗电能由内部电池提供)．小明将装有质量为2.4 kg、初温为10 ℃水的电水壶插在该插座上，这时插座屏幕显示如图乙所示，当将水加热至100 ℃时，屏幕显示如图丙所示，这段时间内电水壶消耗的电能为______J，实际功率为______W，电水壶烧水的效率为________．[用电价格：0.5元/(kW·h)；c水＝4.2×103 J/(kg·℃)]
【答案】 (1). 1.08×106 (2). 1500 (3). 84%
三、实验题
1.在“测量小灯泡的额定功率”实验中，灯泡上标有“3.8V”的字样，电源电压恒定不变．
（1）闭合开关，移动滑动变阻器滑片，发现灯泡始终不亮，电流表有示数，电压表无示数，其故障原因可能是______．
（2）排除故障后，开始实验，闭合开关，电压表的示数为2.5V，此时应将变阻器滑片向____端调节，在移动变阻器滑片的过程中，眼睛应注视___的示数，直至灯泡正常发光，此时电流表的示数为0.4A，则灯泡的额定功率为___W．
（3）完成上述实验后，又找来了一个阻值为R0的电阻和两个开关．并借助部分现有的实验器材，设计了如图乙所示的电路，也测出了小灯泡的额定功率．请完成下列的实验步骤：
①闭合开关S1和S3，移动滑片，当电压表的示数为___V时，停止移动滑片．
②只闭合开关S1和S2，读出此时电压表的示数为U；
③灯泡额定功率的表达式为P额=____（用已知量和测量量表示）．
【答案】 (1). 小灯泡短路 (2). 左 (3). 电压表 (4). 1.52 (5). 3.8 (6).
2.小明猜想电流通过导体产生的热量与电流、电阻和通电时间有关．为了探究“电流通过导体产生的热量与电流是否有关”，所用的实验器材有：稳压电源、电流表、滑动变阻器、开关、停表(未画出)各一个；绝热的塑料盒一个，盒内密封着空气，盒内电阻丝的阻值是10 Ω，插在盒中温度计的量程是0～100 ℃；导线若干．
(1)用笔画线代替导线，将如图中的电路连接完整_____________．
(2)记录的实验数据如下表：
①分析表中数据，得到的探究结论是：____________________________________________．
②从表格中提取能得出该结论的信息是：______________________________________．
(3)实验结束后，小明为了缩短实验时间，对原实验方案稍加改动：实验器材不变，通电时间和电流的预设值不变，在每完成一次实验(收集一组数据)后，不断开开关，也不打开通气孔，直接把前一次实验的末温作为下一次实验的初温，再移动滑动变阻器滑片，使电流达到预设值时开始计时，20 s后记录末温……指出改动后方案的两点不足(可以结合原方案的实验数据)：
①________________________________________________________________________．
②________________________________________________________________________．
【答案】 (1). (2). 电流通过导体产生的热量与电流有关 (3). 通电时间和电阻一定时，电流越大，导体产生的热量越多 (4). 改动后将导致第3次实验的末温超过温度计的量程，无法完成实验 (5). 改动后，前一次实验的末温并不是下一次实验的初温，所以初温记录有误
四、解答题
1.如图甲所示的电路,在滑动变阻器R2的滑片P从B向A滑动的过程中,电压表与电流表示数的变化关系如图乙所示.试问:
(1)滑动变阻器的最大阻值是多少？
(2)开关S闭合时，该电路的最小电功率是多少？
【答案】（1）滑动变阻器的最大阻值是70Ω；（2）开关S闭合时，该电路的最小电功率是3.6W．
【解析】
由电路图可以知道，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流．
（1）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图2可知，I2=0.2A，U2=14V，
由可知滑动变阻器的最大阻值：；
（2）当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图乙可知I1=0.9A，由可知电源的电压：U=I1R1=0.9A×R1 -----------------①当滑动变阻器接入电路中的电阻最大时，因串联电路中总电压等于各分电压之和，所以，电源的电压：U=I2R1+U2=0.2A×R1+14V---------------------------②因电源的电压不变，解①②可得：
R1=20Ω；U=18V；由于当电路中的电流最小时，电路消耗电功率最小，则：P最小=UI2=18V×0.2A=3.6W．
答：（1）滑动变阻器的最大阻值是70Ω；（2）开关S闭合时，该电路的最小电功率是3.6W．
2.如图甲为常用的电热饮水机，其电路原理如图乙所示，该饮水机的额定电压为220V，加热电功率为1100W，保温电功率为44W，R1、R2均为电热丝 （R1、R2的电阻不随温度变化）．请问：
（1）当S闭合时，饮水机处于 （选填“加热”或“保温”）状态，此时电路中的电流是多大？
（2）电热丝R1的电阻是多大？
（3）饮水机加热工作时，将0.5千克初温为20℃的水加热到97℃，需要多长时间？（假设电能全部转化为水的内能）
【答案】（1）5A；（2）1056Ω；（3）147s
【解析】
（1）根据P=U2/R可知当U一定时，R最小，P最大，因此当S闭合时，R1短路，电路中电阻最小，此时功率最大，饮水机处于加热状态；由P=UI可得：I热=P热/U=1100W/220V=5A；
（2）因为当加热时只有R2工作，故R2=U/I热=220V/5A=44Ω；由P=U2/R可得，当饮水机处于保温状态时，R总=U2/P保温=220V2/4W=1100Ω因为串联，故R1=R总﹣R2=1100Ω﹣44Ω=1056Ω；
（3）水吸收的热量为：Q=cm△t=4.2×103J/（kg•℃）×0.5kg×（97℃﹣20℃）=1.617×105J；因为电能全部转化为水的内能，故W=Q=1.617×105J，由P=W/t可得：t=W/P热=1.617×105J/1100W=147s
