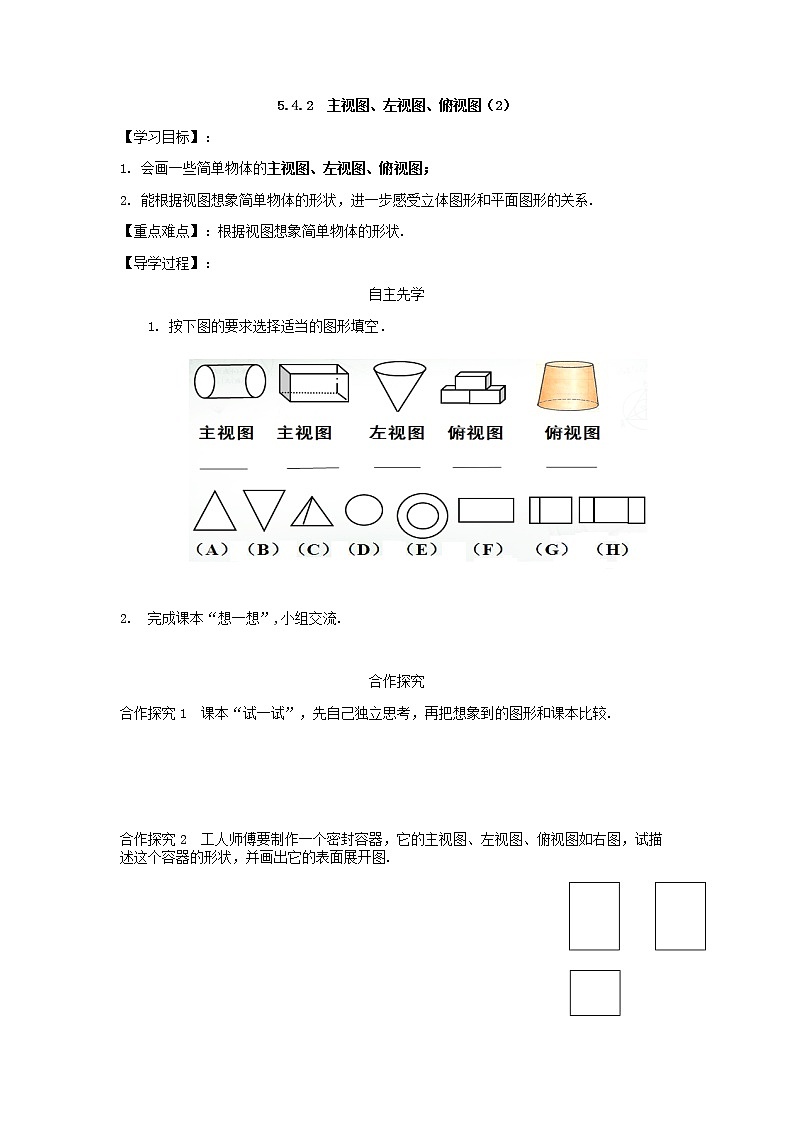

数学七年级上册第5章 走进图形世界5.4 主视图、左视图、俯视图学案

这是一份数学七年级上册第5章 走进图形世界5.4 主视图、左视图、俯视图学案，共2页。学案主要包含了学习目标，重点难点，导学过程等内容，欢迎下载使用。

1. 会画一些简单物体的主视图、左视图、俯视图；
2. 能根据视图想象简单物体的形状，进一步感受立体图形和平面图形的关系.
【重点难点】：根据视图想象简单物体的形状.
【导学过程】：
自主先学
1. 按下图的要求选择适当的图形填空．
2. 完成课本“想一想”,小组交流.
合作探究
合作探究1 课本“试一试”，先自己独立思考，再把想象到的图形和课本比较.
合作探究2 工人师傅要制作一个密封容器，它的主视图、左视图、俯视图如右图，试描述这个容器的形状，并画出它的表面展开图.
合作探究3 在桌上摆有一些大小相同的正方体木块，主视图、左视图如图，要摆出这样的图形至少需要 块正方体木块，至多需要 块正方体木块．
主视图 左视图
当堂检测
1. 如图是一个几何体的三视图，则这个几何体的名称是( )
A．圆柱 B．三棱锥 C．球 D．圆锥
2. 如右上图是一个包装盒的三视图，则这个包装盒的体积是________
3. 如图是一个有若干个小正方体搭成的几何体的俯视图，其中小正方形格内的数字是小正方体的层数，请你画出它的主视图和左视图．
4. 如图是一个几何体的三视图(长度单位：cm)．
(1)说明组成该几何体的两部分分别是什么几何体；
(2)求该几何体的体积(结果保留π)．
