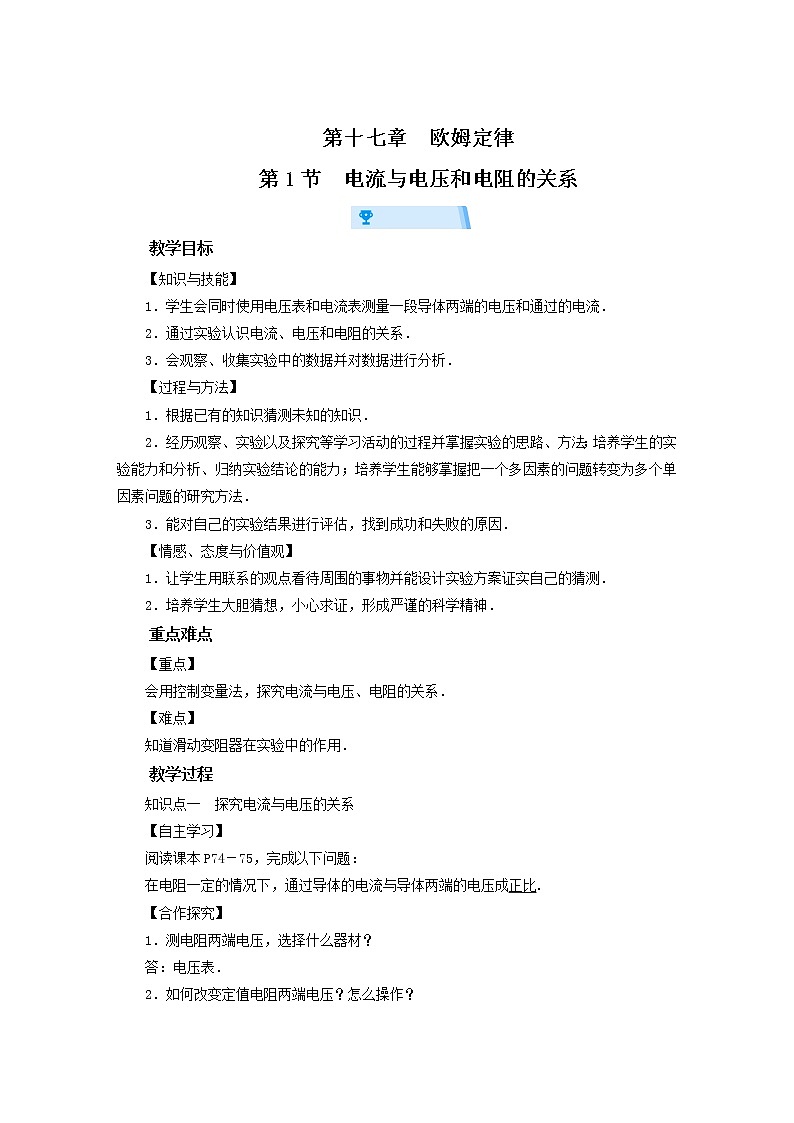

第1节 电流与电压和电阻的关系
INCLUDE"
教学目标
【知识与技能】
1．学生会同时使用电压表和电流表测量一段导体两端的电压和通过的电流．
2．通过实验认识电流、电压和电阻的关系．
3．会观察、收集实验中的数据并对数据进行分析．
【过程与方法】
1．根据已有的知识猜测未知的知识．
2．经历观察、实验以及探究等学习活动的过程并掌握实验的思路、方法；培养学生的实验能力和分析、归纳实验结论的能力；培养学生能够掌握把一个多因素的问题转变为多个单因素问题的研究方法．
3．能对自己的实验结果进行评估，找到成功和失败的原因．
【情感、态度与价值观】
1．让学生用联系的观点看待周围的事物并能设计实验方案证实自己的猜测．
2．培养学生大胆猜想，小心求证，形成严谨的科学精神．
重点难点
【重点】
会用控制变量法，探究电流与电压、电阻的关系．
【难点】
知道滑动变阻器在实验中的作用．
教学过程
知识点一 探究电流与电压的关系
【自主学习】
阅读课本P74－75，完成以下问题：
在电阻一定的情况下，通过导体的电流与导体两端的电压成正比.
【合作探究】
1．测电阻两端电压，选择什么器材？
答：电压表．
2．如何改变定值电阻两端电压？怎么操作？
答：通过移动电路中串联的滑动变阻器的滑片来改变定值电阻两端的电压．
3．测通过电阻的电流，选择什么器材？
答：电流表．
4．实验过程中的不变量是什么，如何控制其不变？
答：不变量是定值电阻的阻值．
5．滑动变阻器在实验中起到什么作用？
答：(1)限制电流，保护电路．(2)调节定值电阻两端的电压．

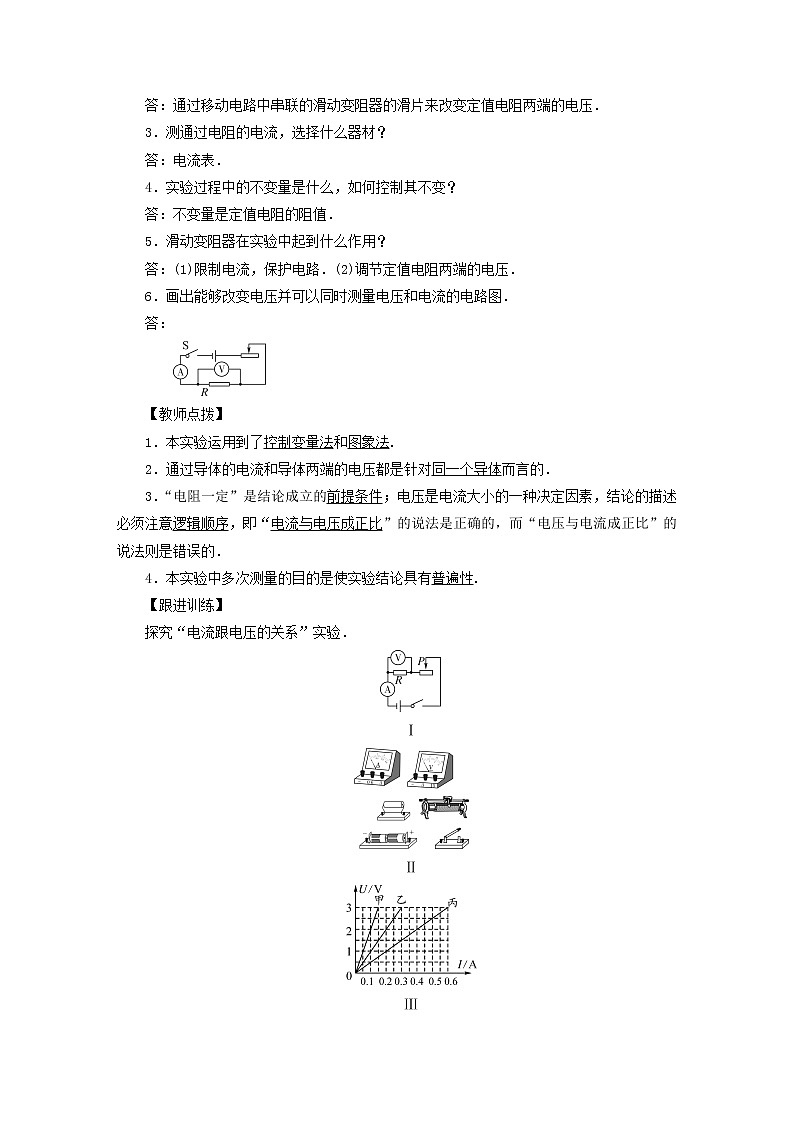

6．画出能够改变电压并可以同时测量电压和电流的电路图．
答：

【教师点拨】
1．本实验运用到了控制变量法和图象法.
2．通过导体的电流和导体两端的电压都是针对同一个导体而言的．
3．“电阻一定”是结论成立的前提条件；电压是电流大小的一种决定因素，结论的描述必须注意逻辑顺序，即“电流与电压成正比”的说法是正确的，而“电压与电流成正比”的说法则是错误的．
4．本实验中多次测量的目的是使实验结论具有普遍性.
【跟进训练】
探究“电流跟电压的关系”实验．
Ⅰ
Ⅱ
Ⅲ
(1)根据如图Ⅰ所示的电路图，用笔画线代替导线，将如图Ⅱ所示的实物连接成完整电路(要求滑动变阻器接入电路的阻值最大，连线不得交叉)．甲、乙、丙三组同学正确完成了探究实验，并根据实验数据在图Ⅲ坐标中画出了U－I图象．
(2)分析U－I图象，可得出本实验结论电阻一定时，导体中的电流与其两端的电压成正比.
(3)进一步分析U－I图象，甲、乙、丙三组同学所画图线不同的原因是定值电阻的阻值不同.
知识点二 探究电流与电阻的关系
【自主学习】
阅读课本P76，完成以下问题：
电压一定时，通过导体的电流与导体的电阻成反比.
【合作探究】
1．在电路中如何改变电阻，选用什么器材？怎么操作？
答：通过更换不同阻值的定值电阻来改变电阻．
2．如何使电阻两端电压不变，如何控制其不变？
答：更换定值电阻后，通过调节滑动变阻器来保证定值电阻两端的电压不变．
3．滑动变阻器在实验中起到什么作用？
答：(1)限制电流，保护电路．(2)在定值电阻R阻值改变时，使电阻两端的电压保持一定．
4．画出能够改变电压并可以同时测量电压和电流的电路图．
答：

【教师点拨】
1．本实验运用到了控制变量法和图象法.
2．“电压一定”是结论成立的前提条件．
3．电阻是导体本身的一种性质，在温度一定的条件下，导体的材料、长度、横截面积都不变时，导体的电阻是一个定值，与导体两端的电压及通过导体的电流无关．所以，不能错误地说成“电压一定时，导体的电阻与通过它的电流成反比”．
【跟进训练】
小霞和小刚用如图甲所示的电路进行“探究电流与电阻关系”的实验，可供选择的定值电阻的阻值分别为5 Ω、10 Ω、20 Ω.
甲
乙
(1)在检查电路连接时，小霞发现有一处连接错误，请你在图甲所示的电路中将连接错误的导线找出来并打上“”，然后用笔画线代替导线，将它改正到正确的位置上(导线不允许交叉)．
(2)闭合开关前，滑动变阻器的滑片P应置于A(选填“A”或“B”)端．
(3)将阻值为5 Ω的定值电阻接入电路时，电流表的示数为0.48 A，电压表的示数如图乙所示，则电压表的示数为2.4V；在将5 Ω电阻更换为10 Ω电阻时，应将滑动变阻器的滑片向A(选填“A”或“B”)端移动．
(4)通过实验，他们获得了下表所示的数据：
通过对表格中数据的分析，可以得出结论：在电压一定时，通过导体的电流与导体的电阻成反比．
(5)该实验采用的主要探究方法是控制变量法(选填“等效替代法”“转换法”或“控制变量法”)；若小霞想利用该电路探究“电流与电压的关系”，则实验过程中应保持电阻大小不变．
INCLUDE"
课堂小结
eq \a\vs4\al(电流与电,压和电阻,的关系)eq \b\lc\{\rc\ (\a\vs4\al\c1(\a\vs4\al(探究电流,与电压的,关系)\b\lc\{\rc\ (\a\vs4\al\c1(探究方法,变量和定量,滑动变阻器的作用,电路图,实验结论,实验图象)),\a\vs4\al(探究电流,与电阻的,关系)\b\lc\{\rc\ (\a\vs4\al\c1(探究方法,变量和定量,滑动变阻器的作用,电路图,实验结论,实验图象))))
INCLUDE"
练习设计
完成本课对应训练．
实验次数
1
2
3
电阻/Ω
5
10
20
电流/A
0.48
0.24
0.12
