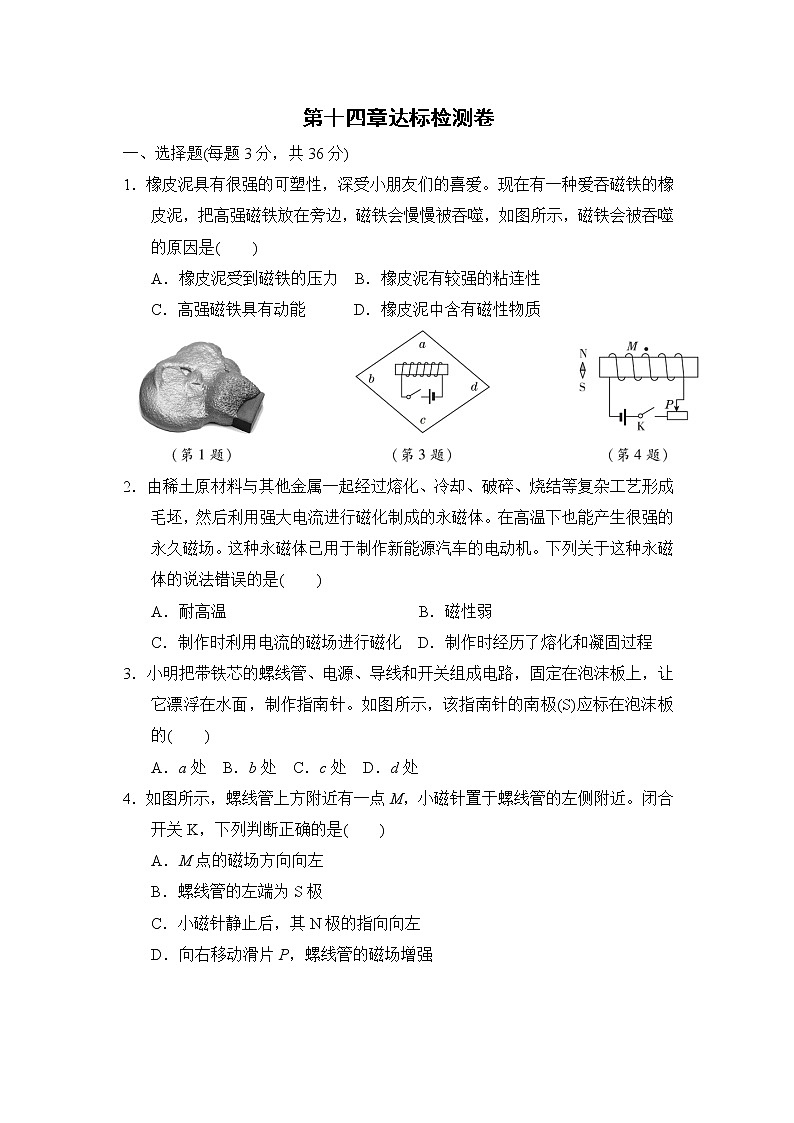

第十四章达标检测卷

一、选择题(每题3分，共36分)

1．橡皮泥具有很强的可塑性，深受小朋友们的喜爱。现在有一种爱吞磁铁的橡皮泥，把高强磁铁放在旁边，磁铁会慢慢被吞噬，如图所示，磁铁会被吞噬的原因是(　　)

A．橡皮泥受到磁铁的压力  B．橡皮泥有较强的粘连性

C．高强磁铁具有动能      D．橡皮泥中含有磁性物质

2．由稀土原材料与其他金属一起经过熔化、冷却、破碎、烧结等复杂工艺形成毛坯，然后利用强大电流进行磁化制成的永磁体。在高温下也能产生很强的永久磁场。这种永磁体已用于制作新能源汽车的电动机。下列关于这种永磁体的说法错误的是(　　)

A．耐高温                        B．磁性弱

C．制作时利用电流的磁场进行磁化  D．制作时经历了熔化和凝固过程

3．小明把带铁芯的螺线管、电源、导线和开关组成电路，固定在泡沫板上，让它漂浮在水面，制作指南针。如图所示，该指南针的南极(S)应标在泡沫板的(　　)

A．a处  B．b处  C．c处  D．d处

4．如图所示，螺线管上方附近有一点M，小磁针置于螺线管的左侧附近。闭合开关K，下列判断正确的是(　　)

A．M点的磁场方向向左

B．螺线管的左端为S极

C．小磁针静止后，其N极的指向向左

D．向右移动滑片P，螺线管的磁场增强

5．某同学在“研究电磁铁”的实验中，设计了一个方案，改变电磁铁的接线，使通电线圈的匝数增多，同时调整滑动变阻器的滑片，使电流保持不变，观察电磁铁吸引大头针的数目有什么变化。这一方案的实验目的是探究电磁铁磁性强弱与下列哪个因素有关(　　)

A．电流通断  B．电流大小  C．电流方向  D．线圈匝数

6．下列教材中的探究实验，不需要控制电流一定的是(　　)

A．探究导体电阻与长度的关系

B．探究通电导体产生的热量与电阻的关系

C．探究电功与电压的关系

D．探究电磁铁磁性强弱与线圈匝数的关系

7．如图所示是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号，下列说法正确的是(　　)

A．温度计中的水银是绝缘体

B．电铃响时，电磁铁右端是N极

C．温度降低到74 ℃以下，电铃响

D．电铃响且滑片P向左移动时，电磁铁磁性减弱

8．(多选)如图所示，线圈转动过程中，下列说法正确的是(　　)

A．线圈的机械能转化为电能

B．通过灯泡的电流方向不变

C．通过灯泡的电流大小发生变化

D．线圈中产生电流的原理是电流磁效应

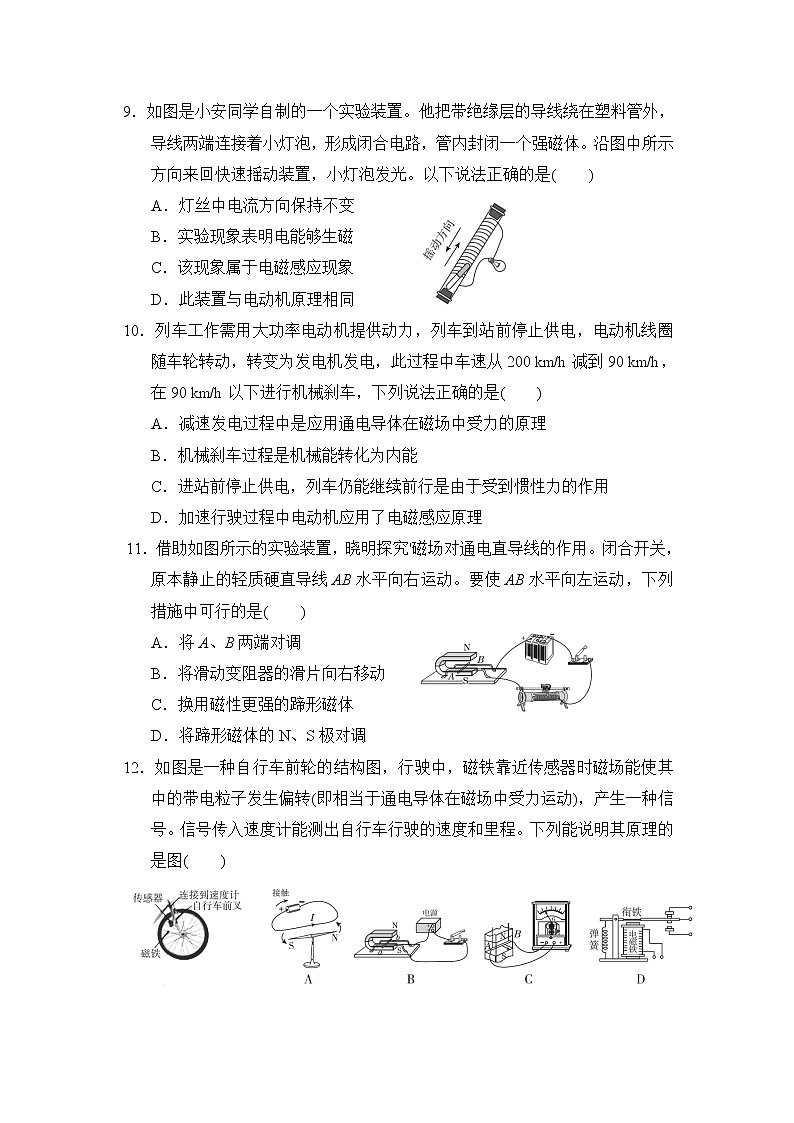

9．如图是小安同学自制的一个实验装置。他把带绝缘层的导线绕在塑料管外，导线两端连接着小灯泡，形成闭合电路，管内封闭一个强磁体。沿图中所示方向来回快速摇动装置，小灯泡发光。以下说法正确的是(　　)

A．灯丝中电流方向保持不变

B．实验现象表明电能够生磁

C．该现象属于电磁感应现象

D．此装置与电动机原理相同

10．列车工作需用大功率电动机提供动力，列车到站前停止供电，电动机线圈随车轮转动，转变为发电机发电，此过程中车速从200 km/h减到90 km/h，在90 km/h以下进行机械刹车，下列说法正确的是(　　)

A．减速发电过程中是应用通电导体在磁场中受力的原理

B．机械刹车过程是机械能转化为内能

C．进站前停止供电，列车仍能继续前行是由于受到惯性力的作用

D．加速行驶过程中电动机应用了电磁感应原理

11．借助如图所示的实验装置，晓明探究'磁场对通电直导线的作用。闭合开关，原本静止的轻质硬直导线AB水平向右运动。要使AB水平向左运动，下列措施中可行的是(　　)

A．将A、B两端对调

B．将滑动变阻器的滑片向右移动

C．换用磁性更强的蹄形磁体

D．将蹄形磁体的N、S极对调

12．如图是一种自行车前轮的结构图，行驶中，磁铁靠近传感器时磁场能使其中的带电粒子发生偏转(即相当于通电导体在磁场中受力运动)，产生一种信号。信号传入速度计能测出自行车行驶的速度和里程。下列能说明其原理的是图(　　)

二、填空题(每空2分，共36分)

13．电冰箱门上装有磁性密封条，是利用了磁体能够吸引铁、________和________等物质的原理，而磁带和磁卡则是利用它们能够被________的原理。

14．如图是条形磁体周围铁屑的分布情况及小磁针的指向。图中各点小磁针有固定指向，说明磁体周围的磁场具有________；铁屑在磁场中被磁化成________，从而在磁场中有序排列。

15．如图所示，用细线悬挂的磁体AB，磁极未知。当闭合开关S后，磁体的B端与通电螺线管左端相互排斥，则B端是磁体的________极。 断开开关S，磁体静止时，B端会指向地理的________( 填“北方”或“南方”)。

16．如图所示的装置可以用来研究__________(填“电动机”或“发电机”)的工作原理。将图中的电源换成电流表，闭合开关，让导体ab左右摆动，发现电流表指针偏转，表明导体ab中________(填“有”或“没有”)感应电流通过，导体ab的机械能转化为________能。

17．电动机车利用电动机产生动力以200 km/h的速度高速行驶，电动机把________能转化为________能。由于惯性行驶的列车在动力消失后不能立即停下，当高速运行的列车开始制动时，电动机变成发电机，将动能转化为电能实现减速，发电机是应用________________原理工作的。

18．如图为录音机上的录音磁头的简图。录音时，声音先转变成强弱变化的电流，当电流通过录音磁头上的线圈时，线圈就具有________性，铁芯缝隙a处就产生________。

19．如图所示，能说明电动机工作原理的是图________。如图丙所示，在电磁铁正上方用弹簧挂着条形磁铁，当开关S闭合后，在滑片P由b端向a端滑动过程中，会出现的现象是小灯泡亮度________(填“增强”或“减弱”)，弹簧长度________(填“变长”或“缩短”)。

三、作图题(每题5分，共10分)

20．如图所示，小磁针静止在通电螺线管右侧，标出小磁针的N极并用箭头标出磁感线方向。

21．如图所示，通电导线中电流的方向向纸里，磁场对通电导线作用力的方向如图甲所示，改变实验条件，在图乙中画出磁场对通电导线作用力的示意图。

四、实验探究题(8分)

22．如图是“探究导体在磁场中运动时产生感应电流的条件”的实验装置，闭合开关后，导体棒、灵敏电流计、开关、导线组成闭合电路。实验观察到的现象如下表。

(1)实验时通过观察______________________来判断电路中是否产生感应电流。

(2)由实验可知，闭合电路中的部分导体在磁场中做______________运动时，电路中产生感应电流。

(3)比较第4次和第________次实验可知，导体棒运动方向相同时，感应电流的方向与磁场的方向有关。

(4)比较第7次和第8次实验可知，_____________________________________。

五、综合应用题(10分)

23．如图是一款可以设定不同出水温度的电热饮水器原理示意图，R是加热电阻丝，阻值为44 Ω，Rt是热敏电阻，其阻值与温度的关系式为Rt＝5＋0.5t(式中Rt的单位是Ω，t的单位是℃)，R0是设定温度的滑动变阻器。控制电路中，电源电压为3 V，当电磁继电器线圈中的电流小于等于10 mA时，衔铁片会弹起，触点分离，热水器停止加热。[c水＝4.2×103 J/(kg·℃)]

(1)如果将水只加热到80 ℃，闭合开关，则滑动变阻器的阻值要调到多大？(电磁铁线圈电阻忽略不计)

(2)容器内装有700 mL、初温为20 ℃的水，将其加热到100 ℃，用时4 min，则该饮水器正常工作时加热效率是多少？

答案

一、1．D　2．B　3．D

4．C　点拨：根据右手螺旋定则判断通电螺线管左端为N极，右端为S极，所以M点的磁场方向向右，故A、B错误；小磁针静止后，其N极的指向向左，故C正确；向右移动滑片，螺线管的电流减小磁场减弱，故D错误。

5．D　点拨：审题时注意该同学实验中“使通电线圈的匝数增多”，表明实验探究的是电磁铁磁性强弱与线圈匝数的关系。

6．A　点拨：电流不是导体电阻的影响因素，电流是电热、电功、电磁铁磁性强弱的影响因素。

7．B

8．AC　点拨：图中线圈在磁场中转动，产生感应电流，是机械能转化为电能，A正确；线圈ab边和cd边的运动方向不断变化，磁场方向不变，所以通过灯泡的电流方向周期性地发生变化，B错误；线圈平面与磁感线垂直时，ab边和cd边不切割磁感线，通过灯泡的电流为零，线圈平面与磁感线平行时，线圈ab边和cd边切割磁感线，通过灯泡的电流最大，C正确；线圈中产生电流的原理是电磁感应，D错误。

9．C

10．B　点拨：减速发电过程中是应用电磁感应原理，故A错误；机械刹车过程是机械能转化为内能，故B正确；进站前停止供电，列车由于惯性仍能继续前行，但惯性不是力，故C错误；电动机是利用通电导体在磁场中受力的原理制成的，故D错误。

11．D　

12．B　点拨：A图是演示电流的磁效应的实验装置，A错误；B图是演示磁场对通电导体作用的实验装置，通电导体在磁场中受力运动是电动机的原理，B正确；C图是探究电磁感应现象的实验装置，是发电机的原理，C错误；D图电磁继电器是利用电磁铁来控制电路的，利用了电流的磁效应，D错误。

二、13．钴；镍；磁化　14．磁性；小磁针

15．N；北方　点拨：当闭合开关S后，电流从螺线管右端流入，左端流出，根据右手螺旋定则可知，螺线管左端为N极，右端为S极，由于磁体的B端与通电螺线管左端相互排斥，根据同名磁极相互排斥可知，B端是磁体的N极；由于地磁的N极在地理的南极附近，地磁的S极在地理的北极附近，由于受地磁场的影响，磁体静止时，B端(N极)会指向地理的北方。

16．电动机；有；电　17．电；机械；电磁感应

18．磁；磁场　19．乙；增强；变长

三、20．解：如图所示。

21．解：如图所示。

四、22．(1)灵敏电流计指针是否偏转　(2)切割磁感线　(3)8　

(4)感应电流的方向与导体棒运动的方向有关

五、23．解：(1)由题意可知，当设定的温度为80 ℃时，停止加热时控制电路的电流I＝10 mA＝0.01 A，由I＝可得，控制电路的总电阻R总＝＝＝300 Ω，

由Rt＝5＋0.5t可得，此时热敏电阻的阻值为45 Ω，

因串联电路中总电阻等于各分电阻之和，

所以，滑动变阻器的阻值要调到的大小为

R0＝R总－Rt＝300 Ω－45 Ω＝255 Ω。

(2)容器内水的体积V＝700 mL＝700 cm3，

由ρ＝可得，容器内水的质量

m＝ρV＝1.0 g/cm3×700 cm3＝700 g＝0.7 kg，

水吸收的热量

Q吸＝c水m(t－t0)＝4.2×103 J/(kg·℃)×0.7 kg×(100 ℃－20 ℃)＝2.352×105 J，

该饮水器正常工作4 min消耗的电能

W＝t′＝×4×60 s＝2.64×105 J，

该饮水器正常工作时加热效率

η＝＝≈89.1%。
