2021学年4.3 探究凸透镜成像的规律同步训练题

4.3凸透镜成像的规律

一、选择题

1．把一个凸透镜对准太阳光，在距凸透镜10cm处得到一个最小最亮的光斑，若将一物体放在此透镜前15cm处，经凸透镜所成的像是（　　）

A．倒立、缩小的实像 B．倒立、放大的实像

C．正立、放大的虚像 D．正立、缩小的虚像

2．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离u跟像到凸透镜的距离v之间关系的图象，如图所示，下列判断正确的是（ ）

A．该凸透镜的焦距是20cm

B．当u=15cm时，在光屏上能得到一个缩小的像

C．当u=25cm时成放大的像，投影仪就是根据这一原理制成的

D．把物体从距凸透镜10cm处移动到30cm处的过程中，像逐渐变小

3．用一个焦距为10cm的放大镜来观察邮票细节，放大镜与邮票的距离应（    ）

A．大于20cm

B．等于10cm

C．小于10cm

D．在10cm与20cm之间

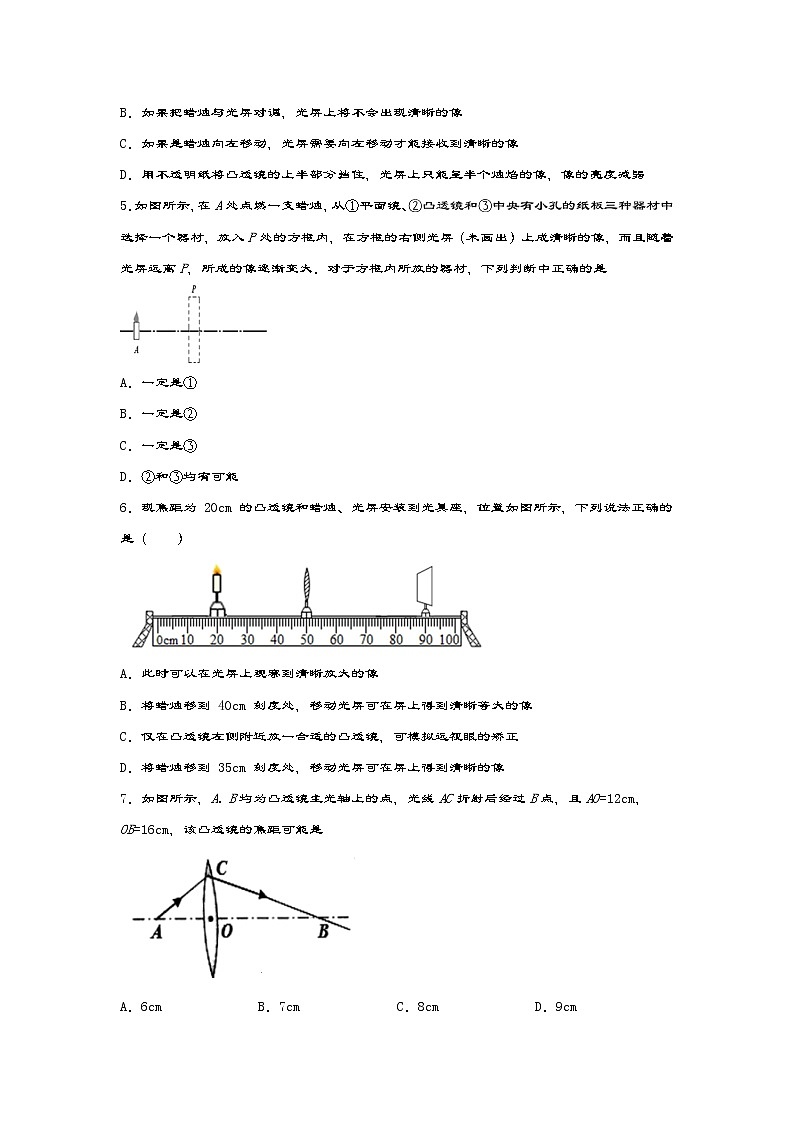

4．小红同学在“探究凸透镜成像规律”时，烛焰在光屏上成了一个清晰的像，如图所示，下列说法正确的是

A．利用这一成像规律可制成投影仪

B．如果把蜡烛与光屏对调，光屏上将不会出现清晰的像

C．如果是蜡烛向左移动，光屏需要向左移动才能接收到清晰的像

D．用不透明纸将凸透镜的上半部分挡住，光屏上只能呈半个烛焰的像，像的亮度减弱

5．如图所示，在A处点燃一支蜡烛，从①平面镜、②凸透镜和③中央有小孔的纸板三种器材中选择一个器材，放入P处的方框内，在方框的右侧光屏（未画出）上成清晰的像，而且随着光屏远离P，所成的像逐渐变大．对于方框内所放的器材，下列判断中正确的是

A．一定是①

B．一定是②

C．一定是③

D．②和③均有可能

6．现焦距为 20cm 的凸透镜和蜡烛、光屏安装到光具座，位置如图所示，下列说法正确的是（　　）

A．此时可以在光屏上观察到清晰放大的像

B．将蜡烛移到 40cm 刻度处，移动光屏可在屏上得到清晰等大的像

C．仅在凸透镜左侧附近放一合适的凸透镜，可模拟远视眼的矫正

D．将蜡烛移到 35cm 刻度处，移动光屏可在屏上得到清晰的像

7．如图所示，A. B均为凸透镜主光轴上的点，光线AC折射后经过B点，且AO=12cm，OB=16cm，该凸透镜的焦距可能是

A．6cm B．7cm C．8cm D．9cm

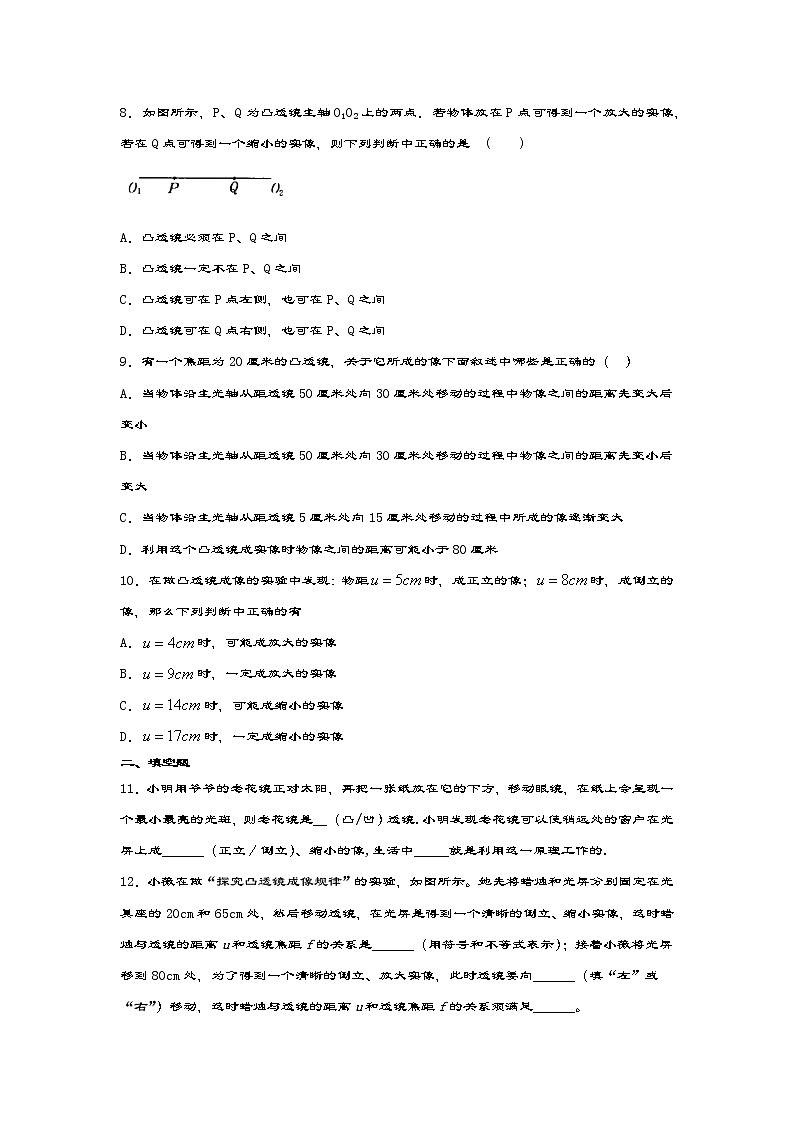

8．如图所示，P、Q为凸透镜主轴O1O2上的两点．若物体放在P点可得到一个放大的实像，若在Q点可得到一个缩小的实像，则下列判断中正确的是  (    )

A．凸透镜必须在P、Q之间

B．凸透镜一定不在P、Q之间

C．凸透镜可在P点左侧，也可在P、Q之间

D．凸透镜可在Q点右侧，也可在P、Q之间

9．有一个焦距为20厘米的凸透镜，关于它所成的像下面叙述中哪些是正确的（  ）

A．当物体沿主光轴从距透镜50厘米处向30厘米处移动的过程中物像之间的距离先变大后变小

B．当物体沿主光轴从距透镜50厘米处向30厘米处移动的过程中物像之间的距离先变小后变大

C．当物体沿主光轴从距透镜5厘米处向15厘米处移动的过程中所成的像逐渐变大

D．利用这个凸透镜成实像时物像之间的距离可能小于80厘米

10．在做凸透镜成像的实验中发现：物距时，成正立的像；时，成倒立的像，那么下列判断中正确的有

A．时，可能成放大的实像

B．时，一定成放大的实像

C．时，可能成缩小的实像

D．时，一定成缩小的实像

二、填空题

11．小明用爷爷的老花镜正对太阳，再把一张纸放在它的下方，移动眼镜，在纸上会呈现一个最小最亮的光斑，则老花镜是__（凸/凹）透镜.小明发现老花镜可以使稍远处的窗户在光屏上成______（正立／倒立）、缩小的像,生活中_____就是利用这一原理工作的.

12．小薇在做“探究凸透镜成像规律”的实验，如图所示。她先将蜡烛和光屏分别固定在光具座的20cm和65cm处，然后移动透镜，在光屏是得到一个清晰的倒立、缩小实像，这时蜡烛与透镜的距离u和透镜焦距f的关系是______（用符号和不等式表示）；接着小薇将光屏移到80cm处，为了得到一个清晰的倒立、放大实像，此时透镜要向______（填“左”或“右”）移动，这时蜡烛与透镜的距离u和透镜焦距f的关系须满足______。

13．如图所示，在探究“凸透镜成像的规律”实验中，蜡烛、透镜、光屏的位置如图所示，光屏上成一个清晰的像，应用这一原理可制成_______；再将蜡烛远离透镜，同时将光屏_______（填“远离”或“靠近”）透镜，才能在光屏上再次成一个清晰的像．

14．在“探究凸透镜成像的规律”实验中，先将蜡烛焰、凸透镜、光屏的中心调到同一水平线上，然后将凸透镜固定在光具座上50cm处，将点燃的蜡烛放置在光具座上30cm处，移动光屏，在光屏上得到烛焰清晰的像，再将蜡烛向凸透镜移近几厘米，应向______（选填“靠近”或“远离”）凸透镜方向移动光屏，才有可能再次在光屏上得到烛焰清晰的像；又将蜡烛移至光具座上43cm处，无论怎么移动光屏，都不能在光屏上得到烛焰清晰的像。由此可以推断该凸透镜焦距的范围，该范围的最大值小于_______cm。

15．下图中F是凸透镜的焦点，a、b、c、d、e是凸透镜主光轴上的五个点。将物体放在________点时，是放大镜成像的原理；将物体放在________点时，所成的实像最小。

16．某同学在“探究凸透镜成像规律”的实验中，绘制了如图所示的图象（v表示像到凸透镜的距离，u表示物体到凸透镜的距离），用该凸透镜作放大镜使用时，被观察的物体到透镜的距离在_____m以内；把物体从距凸透镜5cm处移动到距凸透镜20cm处的过程中，像的大小将_____（选填“变大”、“变小”、“先变小再变大”、“先变大再变小”）．

17．要想利用凸透镜使小灯泡发出的光变成平行光，应该把小灯泡放在凸透镜的________处．一束平行光线经过凸透镜折射后的传播方向如图甲所示，由图可知，此透镜的焦距为________ cm；当把烛焰放在此凸透镜左侧12cm处时，如图乙所示，则从该凸透镜右侧通过透镜可以看到一个________（填：“正立”或“倒立”）、放大的________（填：“实”或“虚”）像．

18．如图所示，是探究凸透镜成像规律的实验装置，烛焰、透镜和光中心大致在同一高度，当凸透镜的焦距f=10cm、物距u=15cm、像距v=30cm时，光屏上得到_________、________ 的实像；若撤去光屏，简要说明观察该像的方法________

19．如图所示是某摄影师抓拍的一滴水珠下落到水面瞬间的照片．水珠后方的人通过水珠成________（选填“倒立”或“正立”）、缩小的实像，此时水珠相当于________（选填“凸透镜”或“凹透镜”）；水珠在水中所成的像是________像（选填“虚”或“实”）．

20．如图甲所示是某一物体的形状，图乙是供选择的物体的像的形状(不考虑像的大小)。

(1)该物体在照相机的胶片上所成的像的形状为________。(填字母序号，下同)

(2)在平面镜中看到的该物体的像的形状为________。

(3)把投影仪的平面镜卸掉，让物体(物体正放)的像成在天花板上，这时看到的该物体的像的形状为________。

(4)用放大镜看到的该物体的像的形状为________。

三、综合题

21．做“探究凸透镜成像规律"实验时：

（1）首先要观察并记下凸透镜的__________．

（2）安装实验器材时，应在光具座上从左至右将蜡烛、__________、__________依次放置，并且要调节__________的高度，使它们的中心与烛焰中心大致在__________．

（3）当点燃蜡烛，并使之与透镜之间拉开一定的距离后，接着应移动光屏__________，移动时，眼睛应注意观察__________，当像达到最__________时，记录下此时光屏上像的性质及位置．

（4）如图所示，光屏上恰好成一个清晰的像，该像是的__________、__________的__________，物距为__________厘米，像距__________厘米．

22．在“探究凸透镜成像的规律”实验中，实验过程如下：

（1）实验前，需要选择焦距恰当的凸透镜．实验室有A、B两种凸透镜，图甲是平行光通过两种凸透镜后，在光屏上会聚在一点时的光路示意图；从图中读出透镜A的焦距为______；为了便于完成探究过程，应该选择透镜______（选填“A”或“B”）进行实验，并将此透镜固定在光具座上的刻度处．

（2）在调节光具座上光学器材的高度时，蜡烛应该______（选填“点燃”或“不点燃”）．

（3）当把蜡烛移动到光具座上的刻度处，如图乙所示，此时想在光屏上成像，应该将光屏移动到光具座的______（选填“A”“B”或“C”）刻度范围内．

A．      B．      C．

（4）当，且像成在光屏上时，把蜡烛向远离凸透镜的方向移动一段距离，那么要想在光屏上继续成像，应该将光屏______（选填“靠近”或“远离”）凸透镜．

（5）随着实验的进行，蜡烛越烧越短，会看到烛焰在光屏所成的像______（选填“上移”或“下移”）．

（6）调整蜡烛的高度后，继续探究时的成像特点：如图丙所示，调节光屏的位置可以在光屏上得到一个倒立、______（选填“放大”“缩小”或“等大”）的实像；在光屏上成像后，分别分析下面两种情况：

①将光屏取下，眼睛在图丙中所示的位置处______（选填“能”或“不能”）看到像．

②把光屏和蜡烛的位置互换，在光屏上______（选填“能”或“不能”）看到像．

（7）将蜡烛移动到刻度处，人眼应该在______（选填“光屏”或“蜡烛”）一侧才能观察到正立、放大的虚像．

23．在“探究凸透镜成像的规律”实验中：

（1）如图所示，让平行光正对着凸透镜照射，左右移动光屏，直到光屏上出现一个最小、最亮的光斑，测得凸透镜的焦距______．

（2）如图所示，保持蜡烛和凸透镜的位置不变，左右移动光屏，在光屏上能否得到清晰的烛焰像？为什么？

答：______．

（3）如图所示，烛焰能在光屏上形成清晰的像，此像是______、______的实像．如果此时撤去光屏，人眼在如图所示的位置______（选填“能”或“不能”）直接看到烛焰的实像．

（4）如上图中，保持凸透镜的位置不变，如果蜡烛向左移动，为了在光屏上得到一个清晰的像，光屏应该向______（选填“左”或“右”）移动．

 答案

1．B

2．D

3．C

4．C

5．C

6．C

7．B

8．C

9．BC

10．BCD

11．凸    倒立    照相机

12．u＞2f    左    2f＞u＞f

13．投影仪    靠近

14．远离    20

15．e    a

16．0.05     变小

17．焦点    15    正立    虚

18．倒立    放大    在光屏原位置右侧，距离凸透镜50cm左右的地方向左看

19．倒立凸透镜虚

20．  D  A  D  C

21．焦距    凸透镜    光屏    凸透镜、光屏    同一高度    找像    光屏上像的清晰程度    清晰    倒立    缩小    实像    40    15

22．10.0    A    点燃    B    靠近    上移    放大    能    能    光屏

23．15.0    不能，因为物距小于一倍焦距    放大    倒立    能    左
