滑动变阻器的结构和工作原理滑动变阻器的使用电阻箱

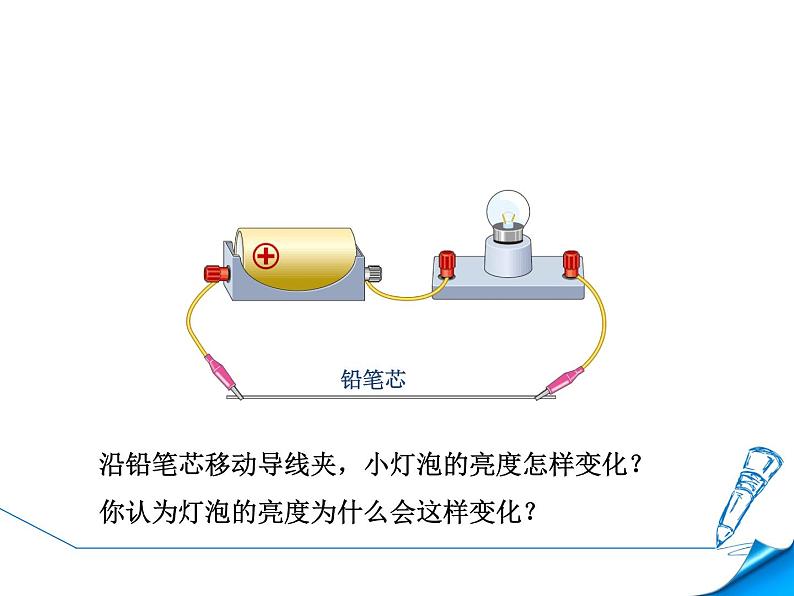

沿铅笔芯移动导线夹，小灯泡的亮度怎样变化？你认为灯泡的亮度为什么会这样变化？
能改变接入电路中电阻大小的元件叫做变阻器。
滑动变阻器的结构和工作原理

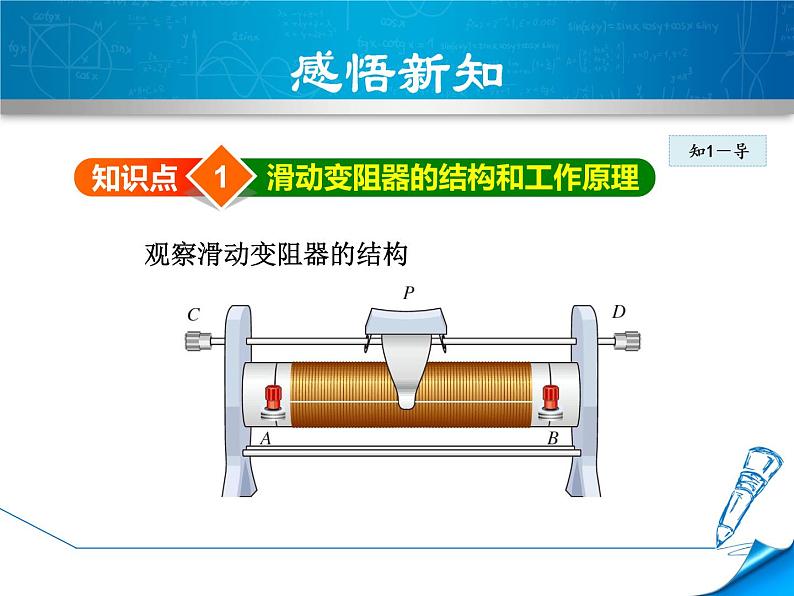

1．结构：瓷筒、线圈、滑片、金属棒、接线柱等。2．结构示意图和电路符号如图所示：3．原理：通过改变连入电路中电阻线的长度来改变 连入电路中的电阻。4．作用：(1)保护电路；(2)改变电路中的电流； (3)改变导体两端电压。

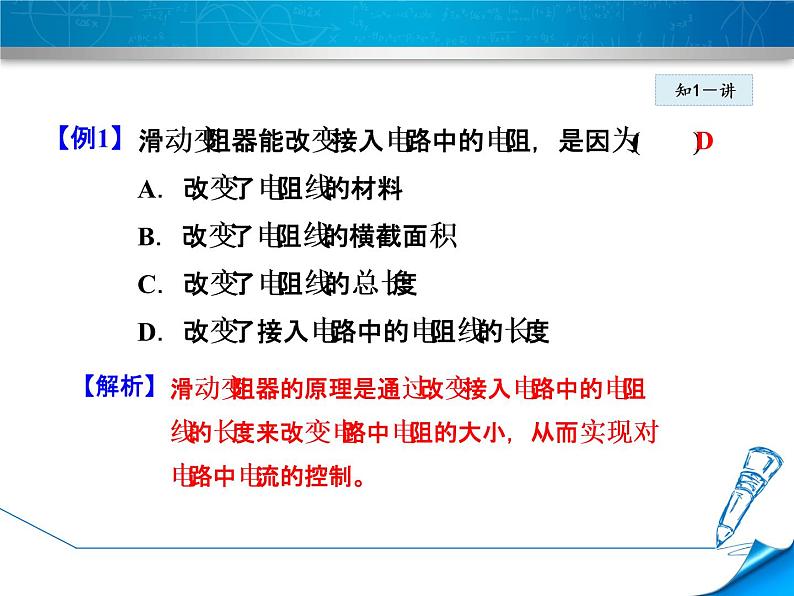

滑动变阻器能改变接入电路中的电阻，是因为(　　)A．改变了电阻线的材料B．改变了电阻线的横截面积C．改变了电阻线的总长度D．改变了接入电路中的电阻线的长度
滑动变阻器的原理是通过改变接入电路中的电阻线的长度来改变电路中电阻的大小，从而实现对电路中电流的控制。

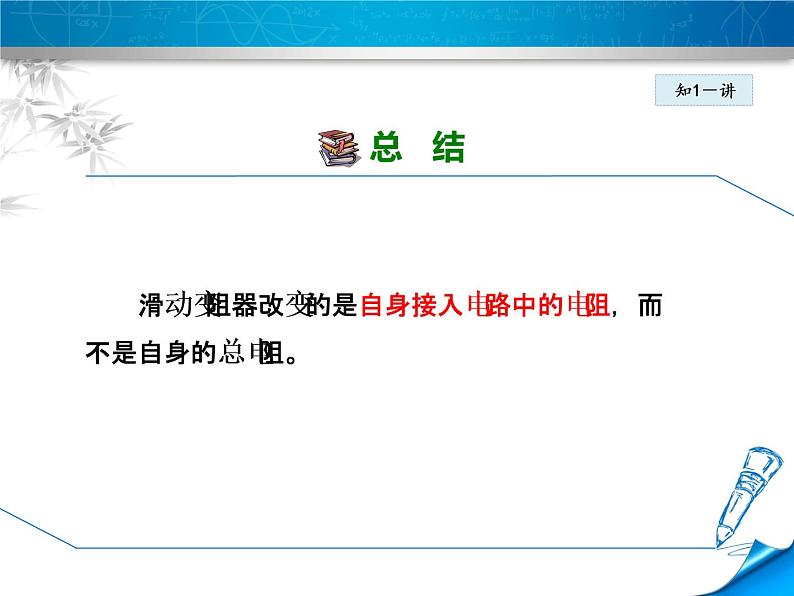

滑动变阻器改变的是自身接入电路中的电阻，而不是自身的总电阻。
实验室里某滑动变阻器的铭牌上标有“20Ω 1A”字样，它表示该变阻器的电阻变化范围是_______，1A表示的是该滑动变阻器的______。
如图所示电路，导线a的一端固定连接在铅笔芯上，闭合开关，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化，这个实验说明铅笔芯是________(填“导体”或“绝缘体”)，还能说明导体的电阻与________有关；受此启发，人们制造了一种可以改变电阻的元件，叫做____________。
连通电路前应将滑片放到什么位置上？
实验：用滑动变阻器改变小灯泡的亮度
实验：用滑动变阻器控制电阻两端的电压
闭合开关S，调节滑动变阻器的滑片，使定值电阻R两端的电压成整数倍地变化。
换用不同的定值电阻，使电阻成整数倍地变化，闭合开关S，调节滑动变阻器的滑片，保持每次接入的定值电阻两端的电压不变。
1．滑动变阻器使用口诀： 电学元件变阻器，串联接入要牢记； 电路开关闭合前，P放阻器最大边； 一上一下连接线，连入电阻看下面， 远离大，靠近小，如此使用错不了。2．口诀理解：(1)一般情况下，变阻器应串联在电路中。(2)电路中开关闭合前，滑动变阻器应接入最大阻值， 即离下接线柱最远端。
(3)滑动变阻器应连入一个上接线柱和一个下接线柱， 此时其连入电路中的电阻是下接线柱与滑片之间 的电路。(4)当滑动变阻器的滑片靠近下接线柱时，其连入电 路中的电阻变小；当滑动变阻器的滑片远离下接 线柱时，其连入电路中的电阻变大。3. 滑动变阻器的铭牌上标有最大电阻和允许通过的 最大电流。滑动变阻器使用时，电路中的电流不 能超过其允许通过的最大电流。
如图所示，小林同学将滑动变阻器的A、C两接线柱接入电路中，则滑动变阻器接入电路中的有效电阻是(　　)A．AP段B．CD段C．AB段 D．BP段
题中滑动变阻器连入的下接线柱是A，由滑动变阻器使用口诀“连入电阻看下面”知其连入的有效电阻是AP段。
当滑动变阻器接入两个上接线柱时，其连入的电阻为零； 当滑动变阻器接入两个下接线柱时，其连入的是最大阻值。
(中考·青海)小华想用滑动变阻器控制小灯泡的亮度，设计了如图所示的4种电路，其中正确的是(　　)A．②③ B．③④ C．①③ D．①②
(中考·永州)如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到________(填“a”或“b”)端；闭合开关S，调节滑动变阻器，电流表A的示数如图乙所示，通过灯L的电流为________A。
电阻箱是一种可以调节电阻大小、并且能够显示电阻阻值的变阻器。
思考：滑动变阻器与电阻箱有什么联系和区别？
联系：都能改变连入电路的电阻值；区别：滑动变阻器能够逐渐地改变连入电路 中的电阻值，但不能表示出连入电路 的电阻值；电阻箱恰好相反。
如图所示的是插入式电阻箱的结构原理图，其接入电路中的电阻为______Ω，最大电阻为________Ω。
图中，b、d两个铜柱下的电阻丝被短路，a、c两个铜 柱下的电阻丝连入电路中，阻值为12 Ω＋30 Ω＝42 Ω。当所有的铜柱均拔出时，电阻箱连入电路的阻值最大， 为12 Ω＋20 Ω＋30 Ω＋50 Ω＝112 Ω。
常见的四旋盘电阻箱：(1)常见的四旋盘电阻箱是一种能够表示出电阻值的变 阻器。(2)使用方法：使用时把两个接线柱接入电路，调节四 个旋盘就能得到0～9 999 Ω之间的任一整数值。(3)读数：四个旋盘对应的数值与对应的倍数相乘，然 后相加就是电阻箱接入电路的阻值。(4)电路符号： 。(5)使用：使用时注意不能超过允许通过的最大电流值。
(中考·北京)如图所示的电阻箱的示数为________ Ω。
1. 滑动变阻器：(1)原理：通过改变接入电路中电阻丝的长度，从而改变接 入电路的电阻。(2)作用：改变接入电路中的电阻，从而改变电路中电流， 很多电路，接入变阻器还可以起到保护电路的作用。(3)滑动变阻器四个接线柱的使用：使用时记住“一上一下” 的原则。2. 电阻箱： 电阻箱也是一种变阻器，其读数方法是将各旋盘旋钮所 对的刻度值相加，而在对各旋盘读数时应将旋钮所对的 刻度与相应的倍数相乘。
图中给出了四种变阻器接入电路的情形，请用笔画出电流经过的路径，并说明滑片P向左移动时，连入电路中的电阻怎样变化?
按图 (a)所示电路图，连接图 (b)所示实物图。分析滑动变阻 器的滑片向右移动过程中，灯泡亮度怎样变化？
(中考·菏泽)如图所示，电源电压为12 V，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮。
(中考·南昌)如图所示，电源电压恒定不变，闭合开关S，滑片P向右移动，下列说法正确的是(　　)A．A1示数变小，V示数变小B．A2示数不变，V示数变小C．A1示数不变，V示数不变D．A2示数变小，V示数不变
