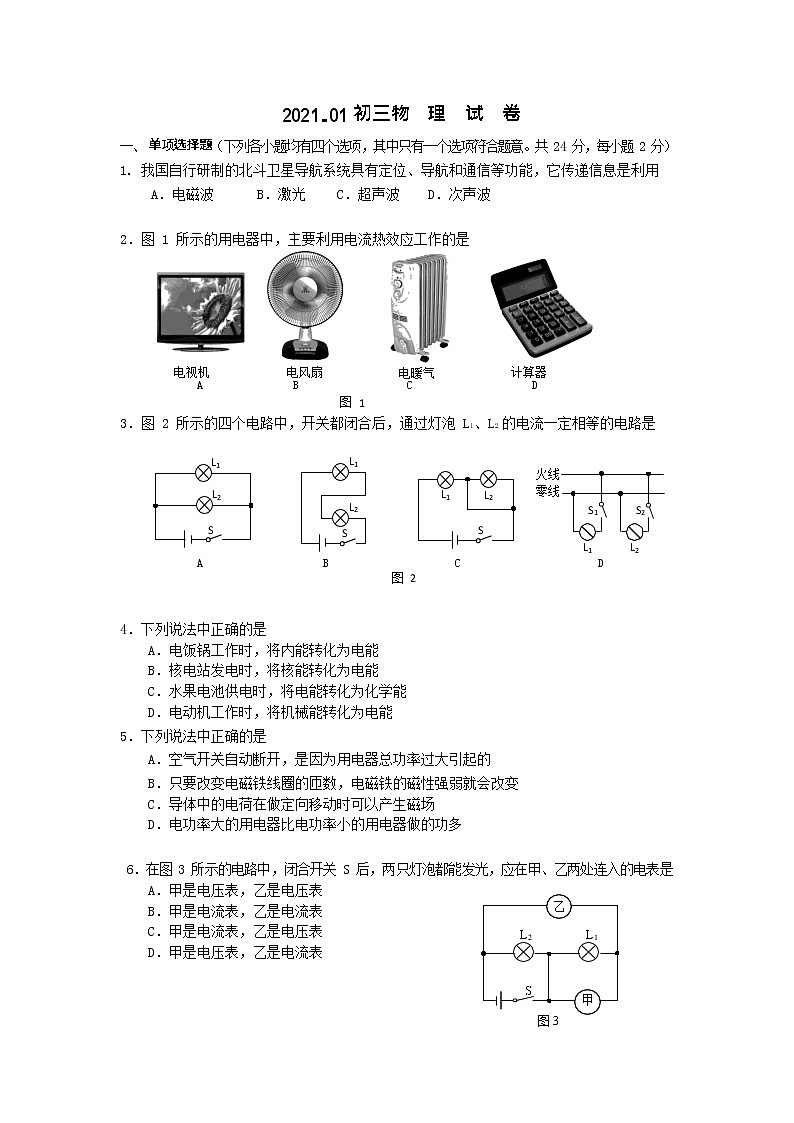

2021.01 初三物 理 试 卷
一、 单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共 24 分，每小题 2 分）
1. 我国自行研制的北斗卫星导航系统具有定位、导航和通信等功能，它传递信息是利用
A．电磁波B．激光 C．超声波D．次声波

2．图 1 所示的用电器中，主要利用电流热效应工作的是
电视机
电风扇
电暖气
计算器
A B C D
图 1







L2
L1
S
L1
L2
S
3．图 2 所示的四个电路中，开关都闭合后，通过灯泡 L1、L2 的电流一定相等的电路是
L2
S
L1
火线
零线
S1
S2
L1L2
A B C D
图 2

4．下列说法中正确的是
A．电饭锅工作时，将内能转化为电能
B．核电站发电时，将核能转化为电能
C．水果电池供电时，将电能转化为化学能
D．电动机工作时，将机械能转化为电能
5．下列说法中正确的是
A．空气开关自动断开，是因为用电器总功率过大引起的
B．只要改变电磁铁线圈的匝数，电磁铁的磁性强弱就会改变
C．导体中的电荷在做定向移动时可以产生磁场
D．电功率大的用电器比电功率小的用电器做的功多

乙
L2
L1
S
甲
图 3
6．在图 3 所示的电路中，闭合开关 S 后，两只灯泡都能发光，应在甲、乙两处连入的电表是
A．甲是电压表，乙是电压表
B．甲是电流表，乙是电流表
C．甲是电流表，乙是电压表
D．甲是电压表，乙是电流表

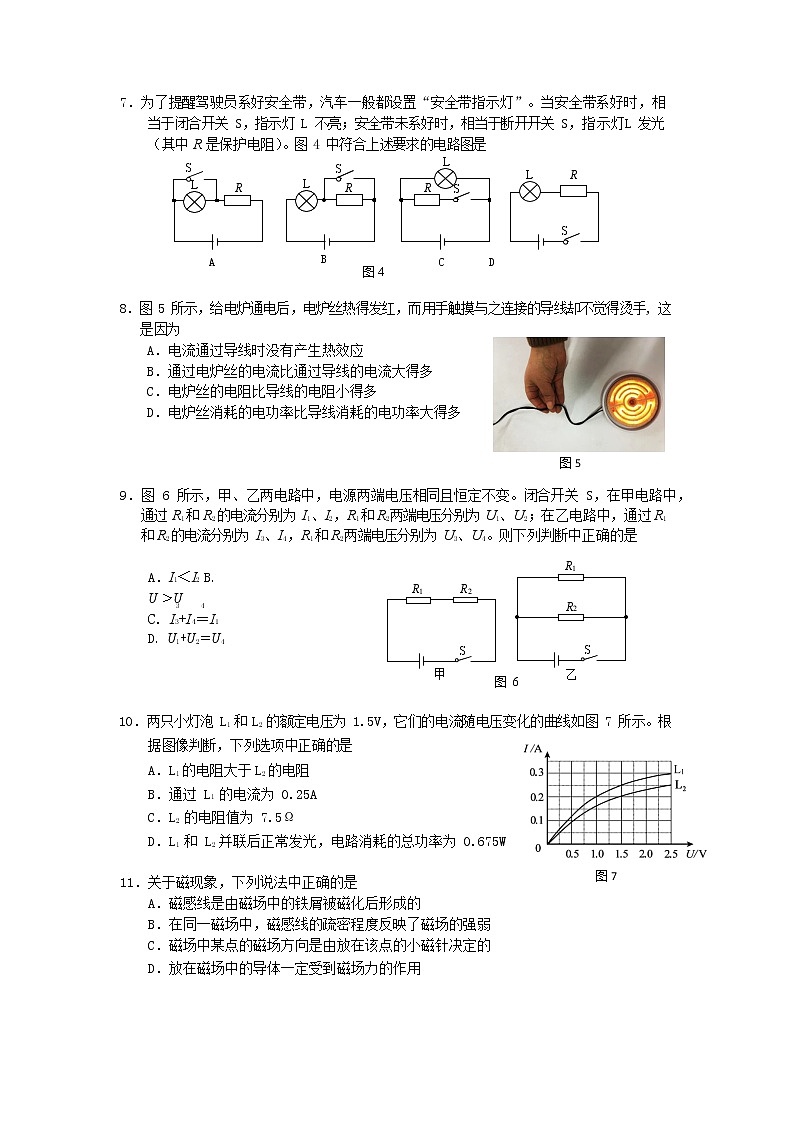

7．为了提醒驾驶员系好安全带，汽车一般都设置“安全带指示灯”。当安全带系好时，相当于闭合开关 S，指示灯 L 不亮；安全带未系好时，相当于断开开关 S，指示灯L 发光
L
R
S
S
S
L
L
R
L
R
RS
A
B
图 4
CD
（其中 R 是保护电阻）。图 4 中符合上述要求的电路图是







图 5
8．图 5 所示，给电炉通电后，电炉丝热得发红，而用手触摸与之连接的导线却不觉得烫手, 这是因为
A．电流通过导线时没有产生热效应
B．通过电炉丝的电流比通过导线的电流大得多
C．电炉丝的电阻比导线的电阻小得多
D．电炉丝消耗的电功率比导线消耗的电功率大得多



9．图 6 所示，甲、乙两电路中，电源两端电压相同且恒定不变。闭合开关 S，在甲电路中，通过 R1 和 R2 的电流分别为 I1、I2，R1 和 R2 两端电压分别为 U1、U2；在乙电路中，通过 R1 和 R2 的电流分别为 I3、I4，R1 和 R2 两端电压分别为 U3、U4。则下列判断中正确的是
R2
S
R1
乙

S
R1
R2
甲
A．I1＜I2 B．U ＞U
34
C．I3+I4＝I1 D．U1+U2＝U4
图 6
图 7
10．两只小灯泡 L1 和 L2 的额定电压为 1.5V，它们的电流随电压变化的曲线如图 7 所示。根据图像判断，下列选项中正确的是
A．L1 的电阻大于 L2 的电阻
B．通过 L1 的电流为 0.25A
C．L2 的电阻值为 7.5Ω
D．L1 和 L2 并联后正常发光，电路消耗的总功率为 0.675W

11．关于磁现象，下列说法中正确的是
A．磁感线是由磁场中的铁屑被磁化后形成的
B．在同一磁场中，磁感线的疏密程度反映了磁场的强弱
C．磁场中某点的磁场方向是由放在该点的小磁针决定的
D．放在磁场中的导体一定受到磁场力的作用

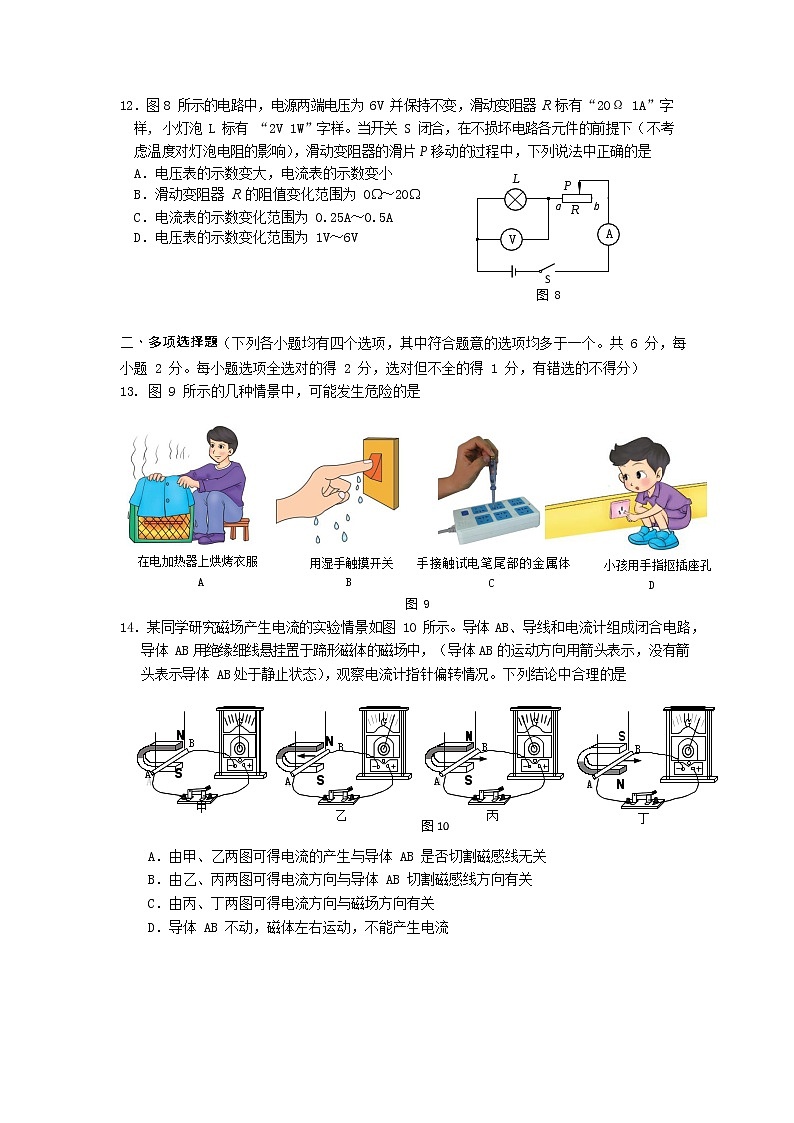

12．图 8 所示的电路中，电源两端电压为 6V 并保持不变，滑动变阻器 R 标有“20Ω 1A”字样, 小灯泡 L 标有 “2V 1W”字样。当开关 S 闭合，在不损坏电路各元件的前提下（不考虑温度对灯泡电阻的影响），滑动变阻器的滑片 P 移动的过程中，下列说法中正确的是
L
P
ab
R
V
A
S
图 8
A．电压表的示数变大，电流表的示数变小
B．滑动变阻器 R 的阻值变化范围为 0～20
C．电流表的示数变化范围为 0.25A～0.5A
D．电压表的示数变化范围为 1V～6V




二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。共 6 分，每
小题 2 分。每小题选项全选对的得 2 分，选对但不全的得 1 分，有错选的不得分）
13. 图 9 所示的几种情景中，可能发生危险的是





用湿手触摸开关手接触试电笔尾部的金属体
B
C
小孩用手指抠插座孔
D
图 9


在电加热器上烘烤衣服
A



14．某同学研究磁场产生电流的实验情景如图 10 所示。导体 AB、导线和电流计组成闭合电路，导体 AB 用绝缘细线悬挂置于蹄形磁体的磁场中，（导体 AB 的运动方向用箭头表示，没有箭头表示导体 AB 处于静止状态），观察电流计指针偏转情况。下列结论中合理的是
G
S
B
AN
丁
G
N B
AS
乙
G
N
B
AS
丙
图 10
G


N B
AS
甲
A．由甲、乙两图可得电流的产生与导体 AB 是否切割磁感线无关
B．由乙、丙两图可得电流方向与导体 AB 切割磁感线方向有关
C．由丙、丁两图可得电流方向与磁场方向有关
D．导体 AB 不动，磁体左右运动，不能产生电流
15.两只小灯泡，L1 标有“6V 6W”字样，L2 标有“6V 3W”字样。若不考虑温度对灯丝电阻的影响，下列说法中正确的是
A. 两灯都正常发光时，L1 的电阻大
B. 两灯串联后接在 12V 的电源上，两灯都能正常发光C. 两灯并联后接在 6V 的电源上，L1 消耗的电功率大
D. 两灯串联后接在 6V 的电源上，L2 消耗的电功率大
三、实验解答题(共 28 分，16、22 题各 2 分，17、18、21 题各 3 分，19、20 题各 4 分， 23
题 7 分）
16．如图 11 所示，电能表的读数是 kW·h。
S
S
2s
S
图 12

kWh
2 0 2 1
220V 10(20)A 50Hz
2500r/kWh
单相电能表北京电表厂
图 11
17.在探究导体的电阻与哪些因素有关的问题时，小明进行了如下实验。如图 12 所示，实验板上固定了四根金属丝。a、c、d 为镍铬合金，b 为铜；a、b、c 长度相同，d 的长度小于 a；a、b、d 横截面积相同，c 的横截面积大于 a。
（1）该实验中，通过观察 来比较导体电阻的大小。
（2）探究电阻与金属丝的横截面积是否有关时，应选择金属丝 和 c；选择理由是
。

H
图 13
18. 某同学想探究电磁铁磁性的强弱与哪些因素有关，他连接了如图 13 所示的电路进行实验。弹簧测力计下悬挂一根软铁棒 P，电磁铁 Q 的匝数大于 H 的匝数，所绕的铜线规格相同。








（1）当滑动变阻器滑片向左移动时，观察到弹簧测力计的示数 (选填“增大”或“减 小”)，说明电磁铁磁性 (选填“增强”或“减弱”)。
（2）若探究电磁铁磁性的强弱与匝数是否有关，可以用电磁铁 H 替换电磁铁 Q，保持电磁铁与 P 的距离不变，同时调节滑动变阻器，控制 不变。
19. 如图 14 所示，探究通电螺线管外部磁场的分布情况。
（1）当开关 S 闭合后，螺线管的左端是 （选填“N”或“S”）极。
（2）在图中画出通电螺线管周围的磁感线分布情况（画出一条即可），并标出磁感线的方向。
图 14
（3）为了增强通电螺线管的磁性，可以在管中插入的材料是 。（填写正确选项前 的字母）
A.玻璃 B 铝 C.铜 D.软铁



（4）要判断通电螺线管附近 M 点的磁场方向，请写出判断方法 。
20.为探究“电流通过电阻时产生的热量跟电阻大小是否有关”，两组同学分别设计了不同 的实验方案。第一组同学连接了如图 15 甲所示的电路，其中两个完全相同的烧瓶内分别装有质量相等、初温相同的煤油、阻值为 5Ω 和 10Ω 的电阻丝。第二组同学连接了如图 15 乙所示的电路，其中两个完全相同的密封塑料盒中分别装有阻值为 5Ω 和 10Ω 的电阻丝。
A
B
甲
乙
图 15






（1）实验中电阻丝串联的目的是 。
（2）第一组实验中,闭合开关一段时间后，温度计示数变化大的是 （选填
“A”或“B”）。
（3）第二组实验中用 来反映电流通过导体产生热量的多少。
（4）若想在较短时间内看到明显的实验现象，请针对第一组同学的实验方案提出一条合理的建议 。
S1
RX
S2 R0
S
甲
21． 图 16 甲是测量未知电阻 Rx 的实验电路，电源两端电压不变，定值电阻 R0=10。请补充完成主要实验步骤，并进行数据处理。
（1）实验步骤
①只闭合开关 S、S1，读出并记录电压表示数 U1；
② ，读出并记录电压表示数 U2
（电压表的示数 U2 如图 16 乙所示）；
③计算 Rx 的阻值。
（2）根据实验数据和已知条件，请将表中①②位置的数据补充完整。
实验数据记录表
乙
图 16

U1/V
U2/V
Rx/
3
①
②

22．某同学想探究磁场对通电导体的作用力方向与哪些因素有关。他连接了如图 17 所示的电路进行实验，闭合开关，观察导体 ab 的运动情况；保持电流的方向不变，把磁体的
N 极和S 极位置对调，观察导体 ab 的运动情况。
（1）该实验探究的问题是磁场对通电导体的作用力方向与 是否有关。
（2）若闭合开关后，导体 ab 不动，请猜想导体 ab 不动原因可能是 。
图 17








P
V
A
S
图 19
图 18
23．小阳为测量额定电压为 2.5V 的小灯泡在不同电压下的电功率，连接了如图 18 所示的电路。
（1）请将导线 M 端正确连入电路，要求滑动变阻器的滑片 P 向左滑动时，小灯泡变亮。
电压 U/V
0.9
1.3
1.7
2.1
2.5
电流 I/A
0.18
0.22
0.24
0.26
0.28
电功率 P/W





（2）电路连接正确后，闭合开关，调节滑动变阻器，进行多次测量，测量的数据如表所示。
根据测量数据，请完成下列问题：
①小灯泡的额定功率 P= W。
②若将与上述小灯泡规格完全相同的两个小灯泡串联接入电路，如图 19 所示。闭合开关，调节滑动变阻器，使电流表的示数为 0.22A，则电压表的示数应为 V。
③由表中的实验数据能得到的结论是： 。（写出一条即可）
（3）利用图 18 所示实验电路（电路已正确连接），还可以进行的实验有 ： 。（ 写 出 一 个 即 可 ）
（4）在图 18 所示的电路中（电路已正确连接），滑片 P 滑到某位置时，闭合开关，小灯泡不发光，但电流表、电压表有示数，出现这种情况的原因是 ， 解决方法是 。（写出一个即可）
四、科普阅读题（共 4 分）
请阅读《中国“天眼”》并回答 24 题。
中国“天眼”
图 20
被誉为“中国天眼”的 FAST 射电望远镜是我国自主知识产权、世界最大单口径、最灵敏的射电望远镜。它的接收面积达到 30 个标准足球
场，形状像“大锅”，如图 20 所示。对于射电望远镜来说，口径越大看得越远，灵敏度越高。
“中国天眼”的工作原理是把外太空的射电信号经过反射面反射聚焦到馈源舱，经过处理后再传回总控室。馈源舱可以说是“中国天眼”的“瞳孔”，它是“中国天眼”发射和收集电磁信号的核心设备。馈源仓对电压质量要求很高，435 伏的额定电压波动不能
超过正负 0.5%，电压如果超过允许的波动范围，馈源仓就会启动保护程序。它的专用变电站是高规格的双电源供电。“中国天眼”满负荷运行启动观测 1 秒钟要用电约 0.8 度。
近距离观察“天眼”会发现，铝合金反射面板上密布着无数孔洞。这些小孔用来减少风负载，还能提高透光率，让面板下面的草木得以生长，避免水土流失。
针对贵州当地可能出现的极端雨雪、冰雹和雷暴天气，“天眼”如何躲避风雨雷电？
“天眼”都已做了相应准备，例如为避雷，给所有金属设备整体接地，一旦遭遇雷电能很快消散。另外该地区属于喀斯特地貌，有成熟的地下暗河网络与数量众多的溶洞，再给整个洼地打了至少 600 多个孔，简直成了一个“大筛子”。一旦下雨，水会很快地向地下渗透，可以避免积水对电子设备造成破坏。
截至 2019 年 8 月，该射电望远镜已经发现 132 颗优质的脉冲星候选体，其中有 93 颗已被确认为新发现的脉冲星。中国的“天眼”作为世界之最，正在探索宇宙深处的奥秘。

24．请根据上述材料，回答下列问题：
（1）馈源舱的主要作用是 。
（2）“天眼”满负荷运行启动观测 1 小时需要用电约 kW•h。
（3）展开想象：铝合金反射面板上密布着的无数孔洞，除了减少风负载，提高透光率外， 还有的作用是 （写出一条即可）。
（4）“天眼”躲避雷电的方法是 。











五、计算题（共 8 分，每题 4 分）

25.如图 21 所示，电源两端电压 U 保持不变，电阻 R0 阻值为 20Ω。闭合开关 S1 和 S2 后，电流表的示数为 0.5A；闭合开关 S1，断开 S2 后，电流表的示数为 0.2A。
求：（1）电源电压 U ；
Rx
S2
R0
S1
图 21
（2）电阻 Rx 的阻值。










26.如图 22 所示，电源两端电压 U 保持不变，电阻 R1 的阻值为 10Ω。闭合开关 S1 和 S2 时， 电流表的示数 I1 为 0.6A，通电 10s 电路产生的热量为 Q ；只闭合开关 S1 时，电流表的示数
R2
R1
A
S1
S2
图 22
I2 为 0.2A，电路消耗的总电功率为 p。
求：（1）Q ；
（2）p。













题号
1
2
3
4
5
6
7
8
9
10
11
12
答案
A
C
B
B
C
D
A
D
D
D
B
C
一、单项选择题
二、多项选择题
2021 年 1 月初三物理
物理试卷答案
三、实验解答题
16．2021.8--------------------------------------------------------------------------------------------2 分
17． （1）电流表示数大小-------------------------------------------------------------------------1 分
（2） a因为 a 和 c 材料、长度相同，横截面积不同 -----------------------------2 分
18． （1）增大增强------------------------------------------------------------------------------2 分
（2） 电流 --------------------------------------------------------------------------------------1 分
19．（1） S-----------------------------------------------------------------------------------------------1 分
（2） 略（磁感线用实线或虚线皆可，没有方向不得分）------------------------------1 分
（3） D-----------------------------------------------------------------------------------------------1 分
（4） 在 M 点放自由转动的小磁针，静止时 N 极所指的方向为该点的磁场方向--1 分
20．（1）控制电流和通电时间相同-----------------------------------------------------------------1 分
（2）B------------------------------------------------------------------------------------------------1 分
（3）U 型管内液柱的高度差--------------------------------------------------------------------1 分
（4）调节滑动变阻器，使电流变大-----------------------------------------------------------1 分
21．（1）只闭合开关 S、S2 --------------------------------------------------------------------------1 分
（2）① 2② 20------------------------------------------------------------------------------2 分
22．（1） 磁场方向--------------------------------------------------------------------------------1 分
（2）通过AB 电流太小（磁体磁性太弱、电源电压太低或 AB 太重）-------1 分
23．（1）略----------------------------------------------------------------------------------------1 分
（2）① 0.7 ② 2.6 ③ 小灯泡的功率与其两端电压有关 ---------------------------3 分
（3）探究小灯泡的电阻在不同电压下的变化规律 ------------------------------------1 分
（4）小灯泡的实际功率太小调节滑动变阻器使电流增大------------------------2 分
题号
13
14
15
答案
ABD
BC
CD
四、科普阅读题
24．（1）发射和收集电磁信号---------------------------------------------1 分
（2）2880-----------------------------------------------------------------------------------------1 分
（3）透水（减重或节省材料）--------------------------------------------------------------1 分
（4）所有金属设备整体接地，一旦遭遇雷电能很快消散-------------------1 分
五、计算题
25．示例：
（1）6----------------------------------------------------------------2 分（公式和结果各 1 分）
（2）30--------------------------------------------------------------2 分（公式和结果各 1 分）
26．示例：
（1）36--------------------------------------------------------------2 分（公式和结果各 1 分）
（2）1.2--------------------------------------------------------------2 分（公式和结果各 1 分）
