北京市平谷区2020-2021学年九年级上学期期末考试物理试题（word版 含答案）

这是一份北京市平谷区2020-2021学年九年级上学期期末考试物理试题（word版 含答案），共9页。试卷主要包含了单项选择题，科普阅读题，计算题等内容，欢迎下载使用。


一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共 24 分，每小题 2 分）
1．在国际单位制中，电压的单位是
A．安培B．伏特C．焦耳D．瓦特
2．如图 1 所示的是一种按钮开关的结构截面图，图中 C 是按钮，D 是外壳，A、B 各有接线柱与电路相连接，通常情况下，属于绝缘体的是
A．C 、 D 是 绝 缘 体 B．B 、 D 是 绝 缘 体
C．A 、 C 是 绝 缘 体 D．A 、 B 是 绝 缘 体
基座
图 2
图 1
3.如图 2 所示的是壁挂式拿起即亮的手电筒结构示意图，手电筒插入基座时不亮，拔离即亮， 则基座所起的作用是
A． 电 源 B． 开 关
C． 导 线 D． 用 电 器
4．在下列家用电器中，利用电流热效应工作的是
A．电视机B．电冰箱C．电热水器D．电风扇
5.与头发摩擦过的塑料尺能“吸”起纸屑。下列现象中“吸”的物理原理与其相同的是 A. 挤压后的塑料吸盘“吸”在瓷砖上
B. 削平的铅柱挤压后会“吸”在一起
C. 干手搓开的新塑料袋“吸”在手上D. 行驶的汽车的窗帘被“吸”出窗外
考生须知
1．本试卷共 8 页，共五道大题，27 道小题，满分 70 分。考试时间 70 分钟。
2．在试卷和答题卡上准确填写学校名称、姓名和准考证号。
3．试题答案一律填涂或书写在答题卡上，在试卷上作答无效。
4．本答题卡上的选择题、作图题用2B 铅笔作答，其他试题用黑色字迹签字笔作答。
5．考试结束，请将本试卷、答题卡和草稿纸一并交回。

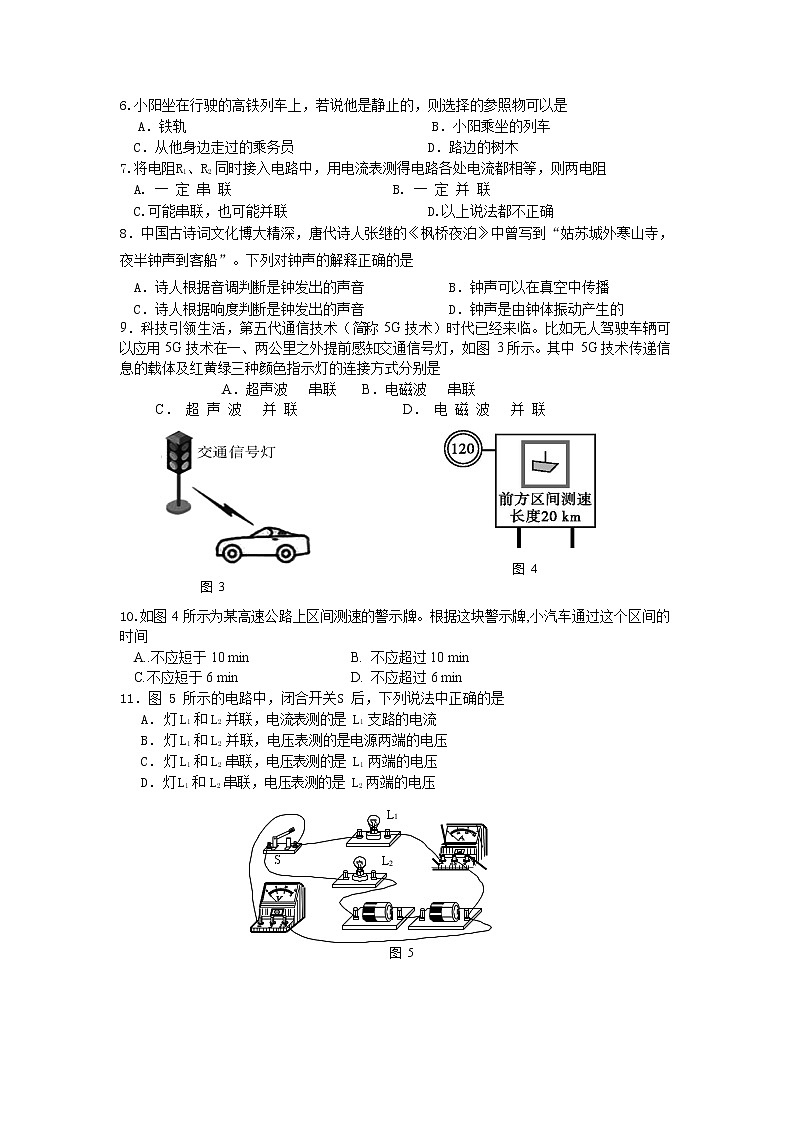

6.小阳坐在行驶的高铁列车上，若说他是静止的，则选择的参照物可以是
A．铁轨B．小阳乘坐的列车
C．从他身边走过的乘务员D．路边的树木
7.将电阻R1、R2 同时接入电路中，用电流表测得电路各处电流都相等，则两电阻
A. 一 定 串 联 B. 一 定 并 联
C.可能串联，也可能并联 D.以上说法都不正确
8．中国古诗词文化博大精深，唐代诗人张继的《枫桥夜泊》中曾写到“姑苏城外寒山寺， 夜半钟声到客船”。下列对钟声的解释正确的是
A．诗人根据音调判断是钟发出的声音 B．钟声可以在真空中传播
C．诗人根据响度判断是钟发出的声音 D．钟声是由钟体振动产生的
9．科技引领生活，第五代通信技术（简称 5G 技术）时代已经来临。比如无人驾驶车辆可以应用 5G 技术在一、两公里之外提前感知交通信号灯，如图 3 所示。其中 5G 技术传递信息的载体及红黄绿三种颜色指示灯的连接方式分别是
A．超声波 串联B．电磁波 串联
C． 超 声 波 并 联 D． 电 磁 波 并 联
图 4
图 3
10.如图 4 所示为某高速公路上区间测速的警示牌。根据这块警示牌,小汽车通过这个区间的时间
A..不应短于 10 minB. 不应超过 10 min
C.不应短于 6 minD. 不应超过 6 min
11．图 5 所示的电路中，闭合开关S 后，下列说法中正确的是
A．灯L1 和L2 并联，电流表测的是 L1 支路的电流
B．灯L1 和L2 并联，电压表测的是电源两端的电压
C．灯L1 和L2 串联，电压表测的是 L1 两端的电压
D．灯L1 和L2 串联，电压表测的是 L2 两端的电压
L1
S
L2

图 5
12．现利用图 6 甲所示电路探究电流和电阻的关系，电源电压保持 3V 不变，分别将 5Ω、
10Ω、15Ω、20Ω、25Ω 的定值电阻 R 连入电路，按实验要求测得通过各定值电阻的电流， 描绘出图 6 乙所示的图像。则下列判断正确的是
A．实验中电压表示数保持 2V 不变
B．当R 的阻值是 10Ω 时，通过R 的电流为 0.2A
C．滑动变阻器连入电路中的阻值变化范围为 0～25Ω D．将R 从 5Ω 换成 10Ω 后，应将滑片 P 向右移
0.5
V
P
R
A
S
0.4
0.3
0.2
0.1
0
510
Ω
I/A
R/
15 2025
甲 图 6 乙
二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。本大题共 6
分，每小题 2 分。每小题选项全选对的得 2 分，选对但不全的得 1 分，有错选的不得分）
13．下列说法正确的是
A．金属导体中自由电子定向移动的方向与电流方向相反
B．电路中有电流，电路两端一定有电压
C．摩擦起电是在物体相互摩擦时创造了电荷
D．太阳能电池可以将太阳能转化为电能
14．下列有关电与磁的说法正确的是 A．用磁感线可以描述磁场的强弱 B．能在水平面自由转动的小磁针，静止时 N 极指向地理北极附近
C．自由电荷在导体中移动，导体周围就会有磁场 D．只要导体在磁场中做切割磁感线运动，就会产生感应电流
15．下列说法中正确的是
A．电流通过用电器所做的功越多，电功率一定越大
B．额定功率大的用电器，消耗电能不一定多
C．家庭电路发生了短路，空气开关会“跳闸”
D．使用试电笔时，手不要接触笔尖金属体，以免触电
三、实验解答题(共 28 分，16~18 题各 2 分， 19、20 题各 3 分，21~24 题各 4 分）
16．如图 7 所示，电能表的读数是 kW·h。
2 0 2 2
kW·h
0
220V 10A(20A)
1500r /kW•h 50Hz
北京电表总厂
有两盏灯不亮
图 7图 8
17．图 8 所示为建筑物轮廓灯，根据图中的现象，可知建筑物轮廓灯的连接方式为 联，你所判断的依据是 。
18．图 9 所示为一个可调节小灯泡亮度的实验电路。电源电压保持不变，ab 为一根粗细均匀的电阻丝。闭合开关后，将导线夹子在电阻丝上滑动时，观察到小灯泡的亮度会发生变化。请你根据实验现象，提出一个可探究的科学问题 。
a
图 9
b
图 10
19.如图 10 所示电路，开关 S 接到 a 后，小磁针静止时，A 端是 极；将开关 S 由 a 换
到b，调节变阻器的滑片 P，使电流表的示数 ，目的是探究通电螺线管的磁性
强弱与 是否有关。
20．下表列出了一些材料制成的长 1m、横截面积为 1mm2 的导线在 20℃时的电阻值。根据表中数据回答：
（1）当长度和横截面积都相同时，铝导线电阻比铜导线电阻 ；（选填“大”或“小”）
（ 2） 如果让你架设一条输电线路，在铝线和铁线之间， 你应选用 ， 理由是
。
21．小敏在实验室测量小石块的密度：
（1）将天平放在水平台面上，将游码移到标尺的零刻线处。横梁静止时，指针指在分度盘中央刻度线的左侧，如图 11 甲所示。为使横梁在水平位置平衡，应将平衡螺母向 端移动（选填“左”或“右”）。
（2）小敏先用调节好的天平测量小石块的质量。天平平衡后，右盘中所放砝码及游码在标尺上的位置如图 11 乙所示，则小石块的质量为 g；然后，小敏将小石块用细线系好放进盛有 20ml 水的量筒中，量筒中的水面升高到如图 11 丙所示的位置；则该小石块的密
导线
银
铜
铝
铁
锰铜
镍铬合金
电阻 R/Ω
0.016
0.017
0.027
0.096
0.44
1.1
度为g/cm3。
mL
50
40
30
20
10

（3）画出实验数据记录表格。
50g
01234
5 g
甲乙丙
图 11
甲
乙
RA
RB
22.在探究“电流通过导体产生的热量与哪些因素有关”时，把两段电热丝 A、B 分别放在如图 12 所示的甲、乙两个完全相同的烧瓶中并接入电路，在烧瓶中加入质量、初温均相同的煤油，再分别插入相同的温度计。闭合开关通电一定时间，可以通过观察 ， 了解电热丝产生热量的多少。已知A、B 两电热丝的电阻分别为RA、RB，且 RA＞RB。这个方案是用来探究 和通电时间相同时，电流通过电热丝产生的热量与 大小的关系；请你应用所学知识推断，实验过程中 （选填“甲”或“乙”）烧瓶内煤油的温度升高得更快。
图 12
23．小刚用图 13 中的装置测量额定电压为 2.5V 的小灯泡的功率，请完成下列问题：
（1）根据小刚设计的实验电路图甲，将实物图乙连接完整。
_
－＋
S
L
P
1
V
A
L
P
S
甲图 13乙
（2） 开关S 闭合前，应将滑动变阻器的滑片 P 置于 端；（选填“左”或“右”）。
（3）开关 S 闭合后，电压表示数如图 14 甲所示，此时若使灯泡正常发光，应将滑动变阻器的滑片P 向 端滑动(选填“左”或“右”）；当灯泡正常发光时，电流表的示数如
图 14 乙所示，则灯泡的额定功率 P = W。
甲图 14乙
24．实验桌上有符合实验要求的电源、已调零的电压表和电流表、滑动变阻器、开关各一个， 导线若干，多个阻值已知的不同的定值电阻。某同学利用这些器材，探究通过导体的电流与导体电阻是否成反比。实验电路图如图 15 所示。
他的实验主要步骤如下：①按照电路图连接实物，将滑动变阻器的滑片置于阻值最大端；② 闭合开关，调节滑片到适当位置，读出此时电压表的示数 U，电流表的示数 I，并把 R、I 记录在数据表格中。③断开开关，更换定值电阻 R，闭合开关，读出电流表的示数 I，并把
R、I 记录在表格中；
④仿照步骤③，再做四次实验。 请你根据以上叙述回答下列问题：
（1）他的探究过程中存在的问题： 。
（2）请你针对他探究过程中存在的问题，写出改正措施： 。
四、科普阅读题（共 4 分）
图 15
25．阅读《高压电线下打手机安全吗》，并回答下列问题。
高压电线下打手机安全吗？
某建筑工地的一名男子在高压线下接电话时手机突然爆炸，造成身体烧伤面积达 70%。事后工友们猜测是因为靠近高压电线接电话导致了惨剧的发生。这条消息引发人们的猜想：
猜测 1：可能是拿着手机的时候，靠高压线太近，导致触电。
猜测 2：可能是手机的电磁波，让人头顶的空气产生电离能力，给高压电建了个“绿色通道”，导致触电。
阅读完下面的资料，你就能判断上面的猜想是否正确了。
① 我国《电力安全工作规程》给出了操作人员与通电高压交流线路的安全距离，高压
架空线路规范《110KV－500KV 高压架空线路设计技术规程》则对国内高压线路架设的实
际距离做出了限值要求。详见下表：
② 通电的高压交流线会在周围产生低频的变化电场和磁场，暴露在这个电场和磁场中的导体会感应出电压。但因为架空高压线有一定高度，人体作为一个导体，长度有限，实际感应出的电压等级往往很低，在人体能承受的安全范围内。
③ 手机在使用的时候会向外发送无线电波。手机信号使用的无线电波频率为 1GHz、
2GHz 左右，而高压电线产生的电场和磁场的频率是 50~60Hz，两者相距很大，手机的天
线不具备接收高压电辐射出的能量的能力。
④ 一般来说，电磁波的频率越高，电离作用就越强。频率很高的宇宙射线（1020 Hz 左右或更高）对空气有很强的电离作用，1015 Hz 左右的太阳紫外线也可以使空气电离产生臭氧。相比之下，手机无线电波的频率（1GHz~2GHz）太低了，在电离空气方面，它连 个打酱油的都算不上。
（1）根据文中资料，请你判断
A． 猜 测 1 正 确 B． 猜 测 2 正 确
C．猜测都正确 D．手机爆炸与高压电线无关
（2）手机是利用 传递信息的；
（3）安全用电的原则是，不接触低压带电体，不 高压带电体。
（4）对于比较长、比较大的金属导体，如图 16 所示，在经过 高压电线下时会感应出较大电压而带电，请你想出比较可行的办法避免人触电：。
图 16
五、计算题（共 8 分，每小题 4 分）
R1
R2
A
S
26．在如图 17 所示的电路中，电源电压恒为 10V，电阻 R1 的阻值为 30Ω，闭合开关S，电流表示数为 0.2A。求：
（1）电阻 R1 两端的电压 U1；
（2）电阻 R2 的阻值；
（3）电路工作 10 秒钟，电流通过电阻 R1 做的功 W1。
图 17
27．如图 18 所示的电路中，电源两端电压保持不变，电阻 R1 的阻值为 20 Ω，电阻 R2 的阻值为 60 Ω，当只闭合开关S1 时，电流表的示数为 1.2 A。
求：
（1）电源的电压 U；
（2）开关S1、S2 都闭合时，电流表的示数 I；
R2
A
S2
S1
（3）开关S1、S2 都闭合时，电路消耗的电功率 P。R1
图 18
平谷区 2020—2021 学年第一学期质量监控试卷答案
初 三 物 理 2021.1
一、单项选择题（共 24 分，每小题 2 分）
二、多项选择题（共 6 分，每小题 2 分。选对的得 2 分，符合题意的选项均多于一个，选对但不全的得 1 分，有错选的不得分）
三、实验解答题(共 28 分，16~18 题各 2 分， 19、20 题各 3 分，21~24 题各 4 分）
16．2022 17.并 各灯之间互不影响 18.导体电阻的大小与导体长度是否有关
19. N 不变 线圈匝数多少
20. （1）大 （2） 铝线 当长度和横截面积都相同时，铝线电阻小（铝导电性能好或铝电阻率小）
21.（1） 右 （2）54 2.7 (3) 略
22.温度计示数变化多少 电流大小 电阻 甲
23.（1） 略 （2） 右 （3） 左 1.25
24．（1）没有控制电阻两端电压保持不变
（2）步骤③改为：断开开关，更换定值电阻 R，调节滑片位置，使电压表的示数仍为U，闭合开关，读出电流表的示数I，并把 R、I 记录在表格中；
四、科普阅读题：（共 4 分）
25.（1）D （2）电磁波 （3）靠近 （4）在导体上连接一根地线，将电流引向大地
五、计算题(共 8 分）
26. （1）6V （2）20Ω （3）12J
27. （1）24 V (2)1.6A （3）38.4W 题 号
1
2
3
4
5
6
7
8
9
10
11
12
答 案
B
A
B
C
C
B
A
D
D
A
C
D
题 号
13
14
15
答 案
ABD
AB
BCD
