物理第十五章 电流和电路第2节 电流和电路导学案
展开
这是一份物理第十五章 电流和电路第2节 电流和电路导学案，共5页。学案主要包含了电荷，电压等内容，欢迎下载使用。

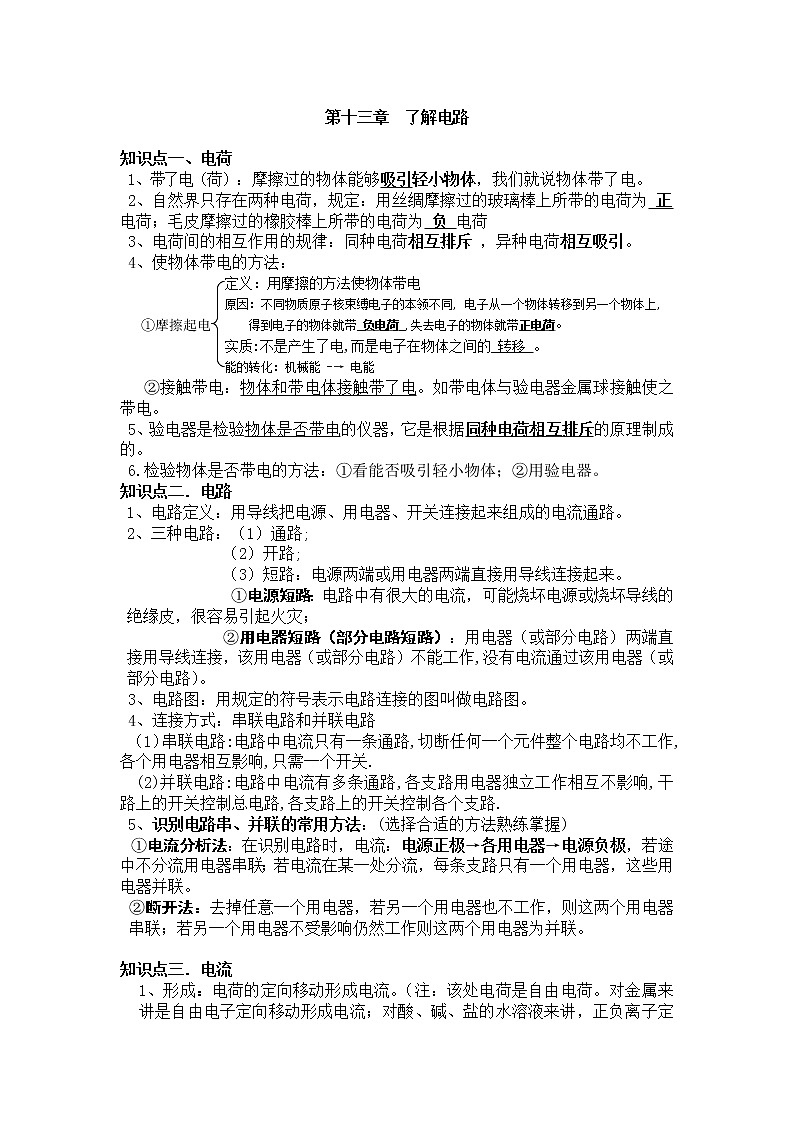

1、带了电（荷）：摩擦过的物体能够吸引轻小物体，我们就说物体带了电。
2、自然界只存在两种电荷，规定：用丝绸摩擦过的玻璃棒上所带的电荷为 正 电荷；毛皮摩擦过的橡胶棒上所带的电荷为 负 电荷
3、电荷间的相互作用的规律：同种电荷相互排斥 ，异种电荷相互吸引。
4、使物体带电的方法：
定义：用摩擦的方法使物体带电
原因：不同物质原子核束缚电子的本领不同, 电子从一个物体转移到另一个物体上,得到电子的物体就带_负电荷_,失去电子的物体就带正电荷。
实质:不是产生了电,而是电子在物体之间的_转移_。
能的转化：机械能 -→ 电能
①摩擦起电
②接触带电：物体和带电体接触带了电。如带电体与验电器金属球接触使之带电。
5、验电器是检验物体是否带电的仪器，它是根据同种电荷相互排斥的原理制成的。
6.检验物体是否带电的方法：①看能否吸引轻小物体；②用验电器。
知识点二．电路
1、电路定义：用导线把电源、用电器、开关连接起来组成的电流通路。
2、三种电路：（1）通路;
（2）开路;
（3）短路：电源两端或用电器两端直接用导线连接起来。
①电源短路：电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾；
②用电器短路（部分电路短路）：用电器（或部分电路）两端直接用导线连接，该用电器（或部分电路）不能工作,没有电流通过该用电器（或部分电路）。
3、电路图：用规定的符号表示电路连接的图叫做电路图。
4、连接方式：串联电路和并联电路
（1）串联电路:电路中电流只有一条通路,切断任何一个元件整个电路均不工作,各个用电器相互影响,只需一个开关.
(2)并联电路:电路中电流有多条通路,各支路用电器独立工作相互不影响,干路上的开关控制总电路,各支路上的开关控制各个支路.
5、识别电路串、并联的常用方法：(选择合适的方法熟练掌握)
①电流分析法：在识别电路时，电流：电源正极→各用电器→电源负极，若途中不分流用电器串联；若电流在某一处分流，每条支路只有一个用电器，这些用电器并联。
②断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响仍然工作则这两个用电器为并联。

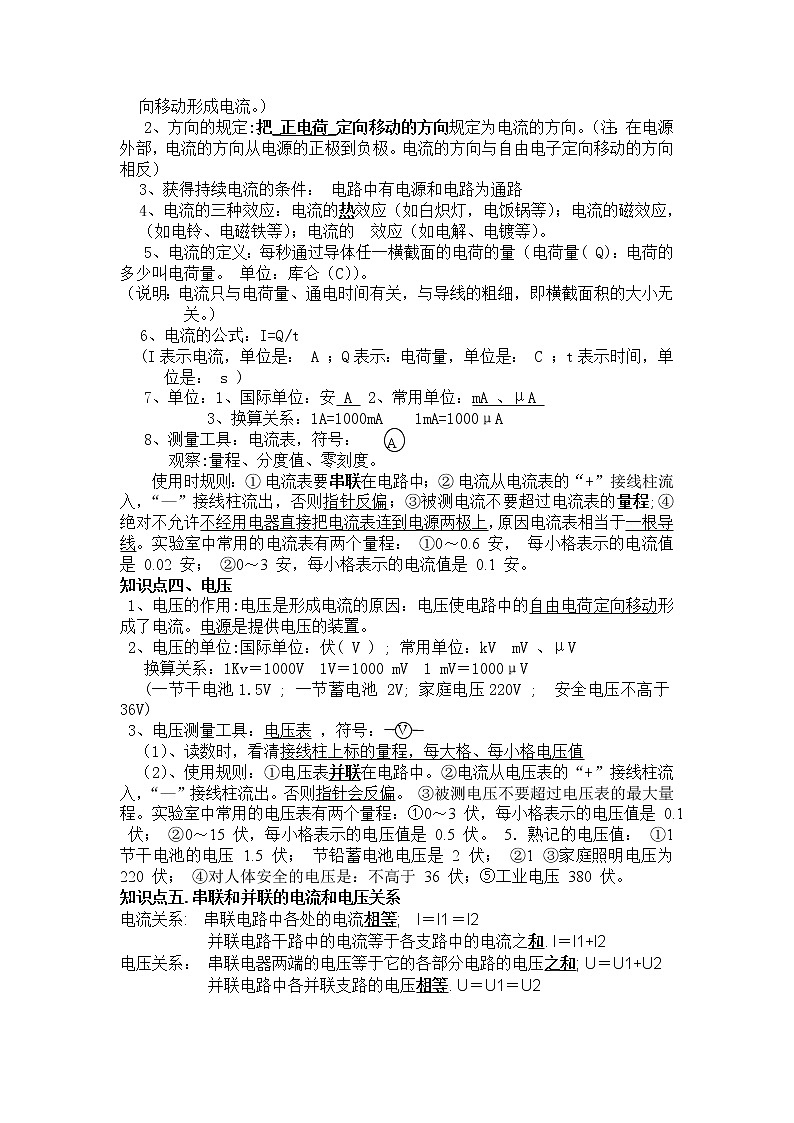

知识点三．电流
1、形成：电荷的定向移动形成电流。（注：该处电荷是自由电荷。对金属来讲是自由电子定向移动形成电流；对酸、碱、盐的水溶液来讲，正负离子定向移动形成电流。）
2、方向的规定:把_正电荷_定向移动的方向规定为电流的方向。（注：在电源外部，电流的方向从电源的正极到负极。电流的方向与自由电子定向移动的方向相反）
3、获得持续电流的条件： 电路中有电源和电路为通路
4、电流的三种效应：电流的热效应（如白炽灯，电饭锅等）；电流的磁效应，（如电铃、电磁铁等）；电流的 效应（如电解、电镀等）。
5、电流的定义：每秒通过导体任一横截面的电荷的量（电荷量( Q)：电荷的多少叫电荷量。 单位：库仑（C））。
（说明：电流只与电荷量、通电时间有关，与导线的粗细，即横截面积的大小无关。）
6、电流的公式：I=Q/t
(I表示电流，单位是： A ；Q表示：电荷量，单位是： C ；t表示时间，单位是： s )
7、单位：1、国际单位：安 A 2、常用单位：mA 、μA
3、换算关系：1A=1000mA 1mA=1000μA
A
8、测量工具：电流表，符号：
观察:量程、分度值、零刻度。
使用时规则：① 电流表要串联在电路中；② 电流从电流表的“+”接线柱流入，“—”接线柱流出，否则指针反偏；③被测电流不要超过电流表的量程;④ 绝对不允许不经用电器直接把电流表连到电源两极上，原因电流表相当于一根导线。实验室中常用的电流表有两个量程： ①0～0.6 安， 每小格表示的电流值是 0.02 安； ②0～3 安，每小格表示的电流值是 0.1 安。
知识点四、电压
1、电压的作用:电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。电源是提供电压的装置。
2、电压的单位:国际单位：伏( V ) ; 常用单位：kV mV 、μV
换算关系：1Kv＝1000V 1V＝1000 mV 1 mV＝1000μV
(一节干电池1.5V ; 一节蓄电池 2V; 家庭电压220V ; 安全电压不高于36V)
V
3、电压测量工具：电压表 ，符号：
（1）、读数时，看清接线柱上标的量程，每大格、每小格电压值
（2）、使用规则：①电压表并联在电路中。②电流从电压表的“+”接线柱流入，“—”接线柱流出。否则指针会反偏。 ③被测电压不要超过电压表的最大量程。实验室中常用的电压表有两个量程：①0～3 伏，每小格表示的电压值是 0.1 伏； ②0～15 伏，每小格表示的电压值是 0.5 伏。 5．熟记的电压值： ①1 节干电池的电压 1.5 伏； 节铅蓄电池电压是 2 伏； ②1 ③家庭照明电压为 220 伏； ④对人体安全的电压是：不高于 36 伏；⑤工业电压 380 伏。
知识点五.串联和并联的电流和电压关系
电流关系: 串联电路中各处的电流相等; I＝I1＝I2
并联电路干路中的电流等于各支路中的电流之和. I＝I1+I2
电压关系： 串联电器两端的电压等于它的各部分电路的电压之和; U＝U1+U2
并联电路中各并联支路的电压相等. U＝U1＝U2
第十三章了解电路测试题
一 选择题（每题3分，共42分）
1.关于摩擦起电，以下说法错误的是 （ ）
A．摩擦起电的原因是不同物质的原子核对核外电子的束缚本领不同
B．丝绸摩擦过的玻璃棒所带的电荷是正电荷
C．丝绸摩擦过的橡胶棒所带的电荷是负电荷
D．如果两个带电体互相吸引，那么它们一定带异种电荷
2.四个悬挂着的通草小球。相互作用情况如图1所示，那么D球可能（ ）
A．带与A球相同的电荷 B．带与B球相同的电荷
C．带与C球相同的电荷 D．不带电
3.图2所示的电路中，连接正确的是（ ）
4.下列做法在连接电路中没有必要的是（ ）
A．观察、认识仪器、仪表，阅读使用说明书，了解使用方法
B．每处接线都必须接牢，线端在接线柱上按顺时针旋转，保证接触良好
C．必须从电源正极开始依次连接各元件，最后达到电源负极
D．画好电路图，确认电路图无误后，再根据电路图连接电路
5.图4中的电路图和实物图相对应的是 （ ）
6.如图5所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则（ ）
A. 甲接电流表，乙接电压表 B.甲、乙均接电压表
C. 甲、乙均接电流表 D. 甲接电压表，乙接电流表
图5
图6
图7
7．如图6所示的电路中，闭合开关时，下列说法正确的是( )
A．两灯泡串联 B．电流表测的是总电流
C．电流表测的是L1的电流 D．电流表测的是L2的电流
8．某同学利用图7所示电路研究并联电路电流的规律。闭合开关s再迅速断开，发现接通电路的短时间内，两只小灯泡均不发光，电流表的指针正向偏转超过最大刻度。产生这种现象的原因不可能是( )
A．小灯泡发生短路 B．小灯泡发生断路
C．电流表使用的量程小了 D．电流表的接线柱接反了
9. 某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M。下列电路图符合要求的是( )
图8
10. 在如图9所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是：（ ）
A．电流一样大 B．较暗的灯中电流较大
C．较亮的灯中电流较大 D．条件不足无法判断
图9
图11
图10
11.小明同学按照图10所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L1、L2都不亮，电流表无示数，电压表有示数约为3V。则故障原因可能是（ ）
A．L1断路 B．L1短路 C．L2断路 D．L2短路
12. 在图11所示的电路中，以下说法错误的是( )
A．只闭合开关S1，灯L2发光 B．只闭合开关S2，灯L1 L2发光
C．只闭合开关S3，灯L1发光 D．开关S1 、S2 、S3都闭合，灯L2发光
二 填空题（每空2分，共28分）
1. 如图12所示，将塑料绳一端扎紧，把绳尽可能撕成更多的细丝，用手从上向下捋几下，观察到细丝蓬散开来，是因为细丝与手摩擦后带上________（选填“同”或“异”）种电荷而相互 ．
2. 现在许多宾馆都利用房卡取电，如图13所示。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的 ，房间里各用电器之间是 联的
3.如图14所示，节日小彩灯是由许多小灯泡组成的，这些小灯泡总是同时闪亮、同时熄灭，它们在电路中的连接方式为 。
图14
图13
图12
三 作图实验题
1. 如图18所示是某学习小组在测量串联和并联电路的电压实验中出现的现象，请在下面横线上写出造成其现象的原因。
图18
甲的问题： ；
乙的问题： ；
丙的问题： 。
2. 根据图19所示的电路图连接图20，要求导线不要交叉，电流表使用0~0.6A量程
图20
图19
3.小明等4人实验小组用如图21所示的电路来探究串联电路中电压的关系，其实验过程如下：用电压表分别测量L1两端的电压UAB、 L2两端的电压UBC和L1 L2两端的总电压UAC将第一次测出的电流填入下表：
（1）小明根据第一次的实验数据断定“串联电路中各用电器两端的电压相等”，这一结论是________（选填“正确”或“错误”）的，他得出这样的结论是因为 。
（2）为了防止个别偶然因素的影响，他们采用了以下两种方法之一来重复实验，完成了第二次和第三次测量。
方法一：改变电源电压（电池个数）
图21
方法二：更换其中一个灯泡（规格不同）
请你根据他们的实验过程和有关数据回答下列问题。
= 1 \* GB3 ①在拆接电路时，开关必须是________的。经检查 无误后，再闭合开关。
= 2 \* GB3 ②上面设计的表格中存在的不足之处是
= 3 \* GB3 ③表格补充完整后，通过对上面数据的分析可知：
后面两次实验是采用方法 来进行的，实验的结论是 。
L1两端的电压UAB
L2两端的电压UBC
L1 L2两端的总电压UAC
第一次测量
1.5
1.5
3
第二次测量
1.6
1.4
3
第三次测量
1.2
1.8
3
1、带了电（荷）：摩擦过的物体能够吸引轻小物体，我们就说物体带了电。
2、自然界只存在两种电荷，规定：用丝绸摩擦过的玻璃棒上所带的电荷为 正 电荷；毛皮摩擦过的橡胶棒上所带的电荷为 负 电荷
3、电荷间的相互作用的规律：同种电荷相互排斥 ，异种电荷相互吸引。
4、使物体带电的方法：
定义：用摩擦的方法使物体带电
原因：不同物质原子核束缚电子的本领不同, 电子从一个物体转移到另一个物体上,得到电子的物体就带_负电荷_,失去电子的物体就带正电荷。
实质:不是产生了电,而是电子在物体之间的_转移_。
能的转化：机械能 -→ 电能
①摩擦起电
②接触带电：物体和带电体接触带了电。如带电体与验电器金属球接触使之带电。
5、验电器是检验物体是否带电的仪器，它是根据同种电荷相互排斥的原理制成的。
6.检验物体是否带电的方法：①看能否吸引轻小物体；②用验电器。
知识点二．电路
1、电路定义：用导线把电源、用电器、开关连接起来组成的电流通路。
2、三种电路：（1）通路;
（2）开路;
（3）短路：电源两端或用电器两端直接用导线连接起来。
①电源短路：电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾；
②用电器短路（部分电路短路）：用电器（或部分电路）两端直接用导线连接，该用电器（或部分电路）不能工作,没有电流通过该用电器（或部分电路）。
3、电路图：用规定的符号表示电路连接的图叫做电路图。
4、连接方式：串联电路和并联电路
（1）串联电路:电路中电流只有一条通路,切断任何一个元件整个电路均不工作,各个用电器相互影响,只需一个开关.
(2)并联电路:电路中电流有多条通路,各支路用电器独立工作相互不影响,干路上的开关控制总电路,各支路上的开关控制各个支路.
5、识别电路串、并联的常用方法：(选择合适的方法熟练掌握)
①电流分析法：在识别电路时，电流：电源正极→各用电器→电源负极，若途中不分流用电器串联；若电流在某一处分流，每条支路只有一个用电器，这些用电器并联。
②断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响仍然工作则这两个用电器为并联。
知识点三．电流
1、形成：电荷的定向移动形成电流。（注：该处电荷是自由电荷。对金属来讲是自由电子定向移动形成电流；对酸、碱、盐的水溶液来讲，正负离子定向移动形成电流。）
2、方向的规定:把_正电荷_定向移动的方向规定为电流的方向。（注：在电源外部，电流的方向从电源的正极到负极。电流的方向与自由电子定向移动的方向相反）
3、获得持续电流的条件： 电路中有电源和电路为通路
4、电流的三种效应：电流的热效应（如白炽灯，电饭锅等）；电流的磁效应，（如电铃、电磁铁等）；电流的 效应（如电解、电镀等）。
5、电流的定义：每秒通过导体任一横截面的电荷的量（电荷量( Q)：电荷的多少叫电荷量。 单位：库仑（C））。
（说明：电流只与电荷量、通电时间有关，与导线的粗细，即横截面积的大小无关。）
6、电流的公式：I=Q/t
(I表示电流，单位是： A ；Q表示：电荷量，单位是： C ；t表示时间，单位是： s )
7、单位：1、国际单位：安 A 2、常用单位：mA 、μA
3、换算关系：1A=1000mA 1mA=1000μA
A
8、测量工具：电流表，符号：
观察:量程、分度值、零刻度。
使用时规则：① 电流表要串联在电路中；② 电流从电流表的“+”接线柱流入，“—”接线柱流出，否则指针反偏；③被测电流不要超过电流表的量程;④ 绝对不允许不经用电器直接把电流表连到电源两极上，原因电流表相当于一根导线。实验室中常用的电流表有两个量程： ①0～0.6 安， 每小格表示的电流值是 0.02 安； ②0～3 安，每小格表示的电流值是 0.1 安。
知识点四、电压
1、电压的作用:电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。电源是提供电压的装置。
2、电压的单位:国际单位：伏( V ) ; 常用单位：kV mV 、μV
换算关系：1Kv＝1000V 1V＝1000 mV 1 mV＝1000μV
(一节干电池1.5V ; 一节蓄电池 2V; 家庭电压220V ; 安全电压不高于36V)
V
3、电压测量工具：电压表 ，符号：
（1）、读数时，看清接线柱上标的量程，每大格、每小格电压值
（2）、使用规则：①电压表并联在电路中。②电流从电压表的“+”接线柱流入，“—”接线柱流出。否则指针会反偏。 ③被测电压不要超过电压表的最大量程。实验室中常用的电压表有两个量程：①0～3 伏，每小格表示的电压值是 0.1 伏； ②0～15 伏，每小格表示的电压值是 0.5 伏。 5．熟记的电压值： ①1 节干电池的电压 1.5 伏； 节铅蓄电池电压是 2 伏； ②1 ③家庭照明电压为 220 伏； ④对人体安全的电压是：不高于 36 伏；⑤工业电压 380 伏。
知识点五.串联和并联的电流和电压关系
电流关系: 串联电路中各处的电流相等; I＝I1＝I2
并联电路干路中的电流等于各支路中的电流之和. I＝I1+I2
电压关系： 串联电器两端的电压等于它的各部分电路的电压之和; U＝U1+U2
并联电路中各并联支路的电压相等. U＝U1＝U2
第十三章了解电路测试题
一 选择题（每题3分，共42分）
1.关于摩擦起电，以下说法错误的是 （ ）
A．摩擦起电的原因是不同物质的原子核对核外电子的束缚本领不同
B．丝绸摩擦过的玻璃棒所带的电荷是正电荷
C．丝绸摩擦过的橡胶棒所带的电荷是负电荷
D．如果两个带电体互相吸引，那么它们一定带异种电荷
2.四个悬挂着的通草小球。相互作用情况如图1所示，那么D球可能（ ）
A．带与A球相同的电荷 B．带与B球相同的电荷
C．带与C球相同的电荷 D．不带电
3.图2所示的电路中，连接正确的是（ ）
4.下列做法在连接电路中没有必要的是（ ）
A．观察、认识仪器、仪表，阅读使用说明书，了解使用方法
B．每处接线都必须接牢，线端在接线柱上按顺时针旋转，保证接触良好
C．必须从电源正极开始依次连接各元件，最后达到电源负极
D．画好电路图，确认电路图无误后，再根据电路图连接电路
5.图4中的电路图和实物图相对应的是 （ ）
6.如图5所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯均能发光，则（ ）
A. 甲接电流表，乙接电压表 B.甲、乙均接电压表
C. 甲、乙均接电流表 D. 甲接电压表，乙接电流表
图5
图6
图7
7．如图6所示的电路中，闭合开关时，下列说法正确的是( )
A．两灯泡串联 B．电流表测的是总电流
C．电流表测的是L1的电流 D．电流表测的是L2的电流
8．某同学利用图7所示电路研究并联电路电流的规律。闭合开关s再迅速断开，发现接通电路的短时间内，两只小灯泡均不发光，电流表的指针正向偏转超过最大刻度。产生这种现象的原因不可能是( )
A．小灯泡发生短路 B．小灯泡发生断路
C．电流表使用的量程小了 D．电流表的接线柱接反了
9. 某品牌的微型电脑吸尘器有两个开关，开关S1控制照明灯L和吸尘电动机M，开关S2只控制吸尘电动机M。下列电路图符合要求的是( )
图8
10. 在如图9所示的电路中，闭合开关，一灯较亮，一灯较暗，则下列说法正确的是：（ ）
A．电流一样大 B．较暗的灯中电流较大
C．较亮的灯中电流较大 D．条件不足无法判断
图9
图11
图10
11.小明同学按照图10所示的电路“研究串联电路中电流、电压的特点”，当开关闭合时，灯L1、L2都不亮，电流表无示数，电压表有示数约为3V。则故障原因可能是（ ）
A．L1断路 B．L1短路 C．L2断路 D．L2短路
12. 在图11所示的电路中，以下说法错误的是( )
A．只闭合开关S1，灯L2发光 B．只闭合开关S2，灯L1 L2发光
C．只闭合开关S3，灯L1发光 D．开关S1 、S2 、S3都闭合，灯L2发光
二 填空题（每空2分，共28分）
1. 如图12所示，将塑料绳一端扎紧，把绳尽可能撕成更多的细丝，用手从上向下捋几下，观察到细丝蓬散开来，是因为细丝与手摩擦后带上________（选填“同”或“异”）种电荷而相互 ．
2. 现在许多宾馆都利用房卡取电，如图13所示。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于家庭电路中的 ，房间里各用电器之间是 联的
3.如图14所示，节日小彩灯是由许多小灯泡组成的，这些小灯泡总是同时闪亮、同时熄灭，它们在电路中的连接方式为 。
图14
图13
图12
三 作图实验题
1. 如图18所示是某学习小组在测量串联和并联电路的电压实验中出现的现象，请在下面横线上写出造成其现象的原因。
图18
甲的问题： ；
乙的问题： ；
丙的问题： 。
2. 根据图19所示的电路图连接图20，要求导线不要交叉，电流表使用0~0.6A量程
图20
图19
3.小明等4人实验小组用如图21所示的电路来探究串联电路中电压的关系，其实验过程如下：用电压表分别测量L1两端的电压UAB、 L2两端的电压UBC和L1 L2两端的总电压UAC将第一次测出的电流填入下表：
（1）小明根据第一次的实验数据断定“串联电路中各用电器两端的电压相等”，这一结论是________（选填“正确”或“错误”）的，他得出这样的结论是因为 。
（2）为了防止个别偶然因素的影响，他们采用了以下两种方法之一来重复实验，完成了第二次和第三次测量。
方法一：改变电源电压（电池个数）
图21
方法二：更换其中一个灯泡（规格不同）
请你根据他们的实验过程和有关数据回答下列问题。
= 1 \* GB3 ①在拆接电路时，开关必须是________的。经检查 无误后，再闭合开关。
= 2 \* GB3 ②上面设计的表格中存在的不足之处是
= 3 \* GB3 ③表格补充完整后，通过对上面数据的分析可知：
后面两次实验是采用方法 来进行的，实验的结论是 。
L1两端的电压UAB
L2两端的电压UBC
L1 L2两端的总电压UAC
第一次测量
1.5
1.5
3
第二次测量
1.6
1.4
3
第三次测量
1.2
1.8
3
