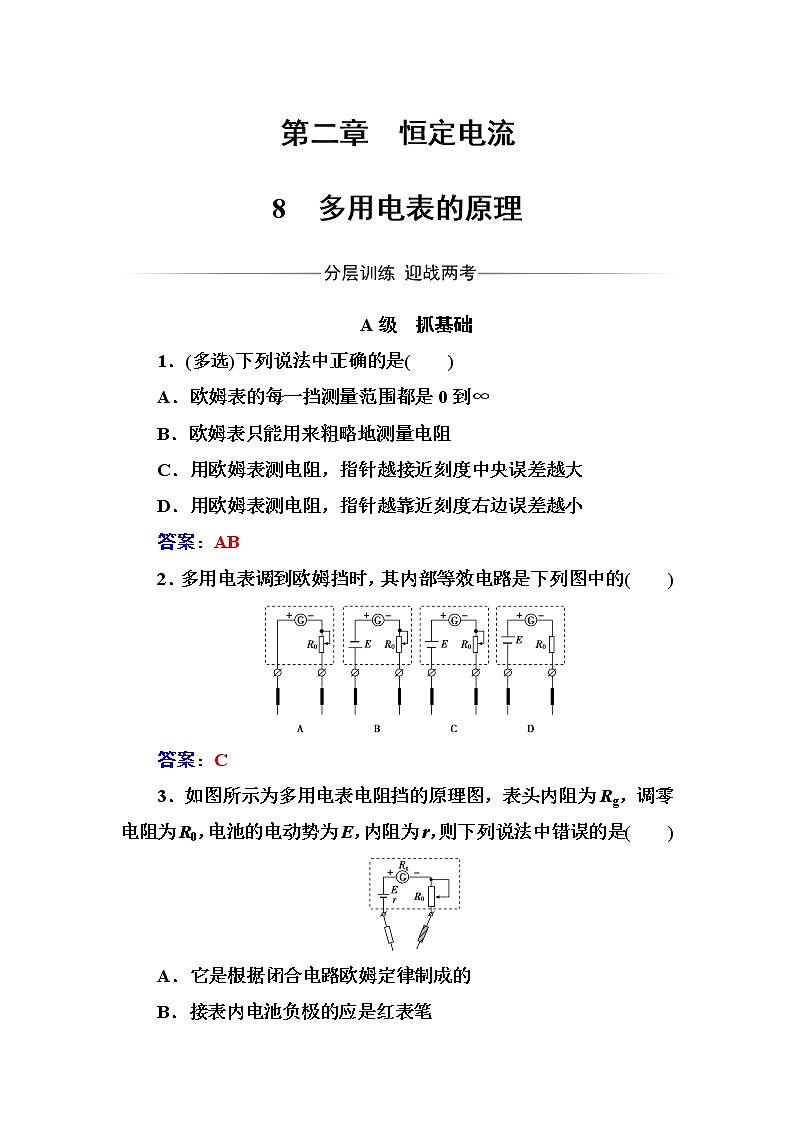

A级 抓基础
1．(多选)下列说法中正确的是( )
A．欧姆表的每一挡测量范围都是0到∞
B．欧姆表只能用来粗略地测量电阻
C．用欧姆表测电阻，指针越接近刻度中央误差越大
D．用欧姆表测电阻，指针越靠近刻度右边误差越小
答案：AB
2．多用电表调到欧姆挡时，其内部等效电路是下列图中的( )
答案：C
3．如图所示为多用电表电阻挡的原理图，表头内阻为Rg，调零电阻为R0，电池的电动势为E，内阻为r，则下列说法中错误的是( )
A．它是根据闭合电路欧姆定律制成的
B．接表内电池负极的应是红表笔
C．电阻挡对应的“∞”刻度一般在刻度盘的右端
D．调零后刻度盘的中心刻度值是r＋Rg＋R
答案：C

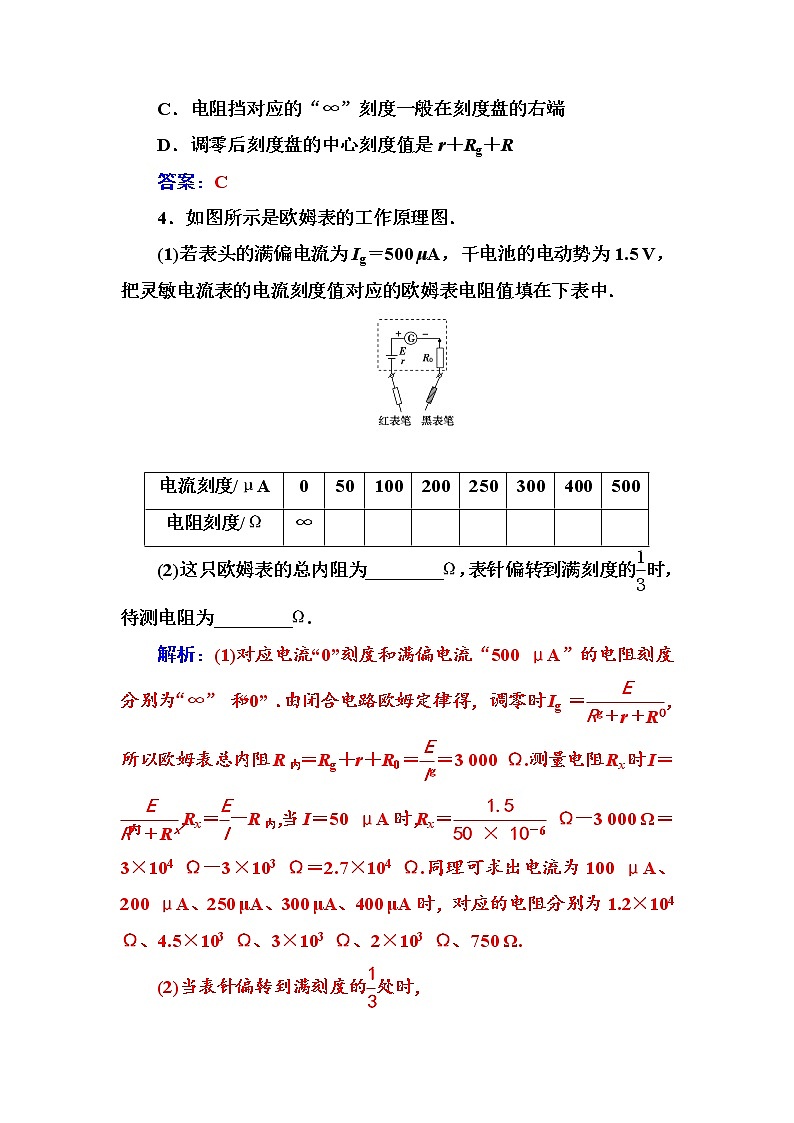

4．如图所示是欧姆表的工作原理图．
(1)若表头的满偏电流为Ig＝500 μA，干电池的电动势为1.5 V，把灵敏电流表的电流刻度值对应的欧姆表电阻值填在下表中．
(2)这只欧姆表的总内阻为________Ω，表针偏转到满刻度的eq \f(1,3)时，待测电阻为________Ω.
解析：(1)对应电流“0”刻度和满偏电流“500 μA”的电阻刻度分别为“∞”和“0”．由闭合电路欧姆定律得，调零时Ig＝eq \f(E,Rg＋r＋R0)，所以欧姆表总内阻R内＝Rg＋r＋R0＝eq \f(E,Ig)＝3 000 Ω.测量电阻Rx时I＝eq \f(E,R内＋Rx)，Rx＝eq \f(E,I)－R内，当I＝50 μA时，Rx＝eq \f(1.5,50×10－6) Ω－3 000 Ω＝3×104 Ω－3×103 Ω＝2.7×104 Ω.同理可求出电流为100 μA、200 μA、250 μA、300 μA、400 μA时，对应的电阻分别为1.2×104 Ω、4.5×103 Ω、3×103 Ω、2×103 Ω、750 Ω.
(2)当表针偏转到满刻度的eq \f(1,3)处时，
Rx＝eq \f(E,I)－R内＝eq \f(1.5,\f(500×10－6,3)) Ω－3 000 Ω＝6 000 Ω.
答案：(1)2.7×104 1.2×104 4.5×103
3×103 2×103 750 0 (2)3 000 6 000
B级 提能力
5．(多选)如图所示是简化的多用电表的电路．转换开关S与不同接点连接，就组成不同的电表，已知R3A．S与1、2连接时，多用电表就成了电流表，且前者量程较大
B．S与3、4连接时，多用电表就成了电流表，且前者量程较大
C．S与3、4连接时，多用电表就成了电压表，且前者量程较大
D．S与5连接时，多用电表就成了欧姆表
答案：AD
6．如图所示是一个将电流表改装成欧姆表的示意图，此欧姆表已经调零，用此欧姆表测一阻值为R的电阻时，指针偏转至满刻度eq \f(4,5)处．现用该表测一未知电阻，指针偏转到满刻度的eq \f(1,5)处，则该电阻的阻值为( )
A．4 R B．5 R
C．10 R D．16 R
答案：D
7．用欧姆表测一个电阻R的阻值，选择旋钮置于“×10”挡，测量时指针指在100与200刻度弧线的正中间，可以确定( )
A．R＝150 Ω B．R＝1 500 Ω
C．1 000 Ω解析：表盘右疏左密，所以指针指在100与200刻度弧线的正中间，可以确定；1 000 Ω答案：C
8．下图所示为一简单欧姆表原理示意图，其中电流表的满偏电流Ig＝300 μA，内阻Rg＝100 Ω，可变电阻R的最大阻值为10 kΩ，电池的电动势E＝1.5 V，内阻r＝0.5 Ω，图中与接线柱A相连的表笔颜色应是________色．按正确使用方法测量电阻Rx的阻值时，指针指在刻度盘的正中央，则Rx＝________kΩ.若该欧姆表使用一段时间后，电池电动势变小、内阻变大，但此表仍能调零，按正确使用方法再测上述Rx，其测量结果与原结果相比将______(填“变大”“变小”或“不变”)．
解析：由I＝eq \f(E,Rg＋R＋r＋Rx)及Ig＝eq \f(E,Rg＋R＋r)，指针指中央，I＝eq \f(1,2)Ig＝150 μA，Rx＝5 kΩ；因欧姆表的内阻变大，同样的电阻值，电流变小，读数变大．
答案：红 5 变大
电流刻度/μA
0
50
100
200
250
300
400
500
电阻刻度/Ω
∞
