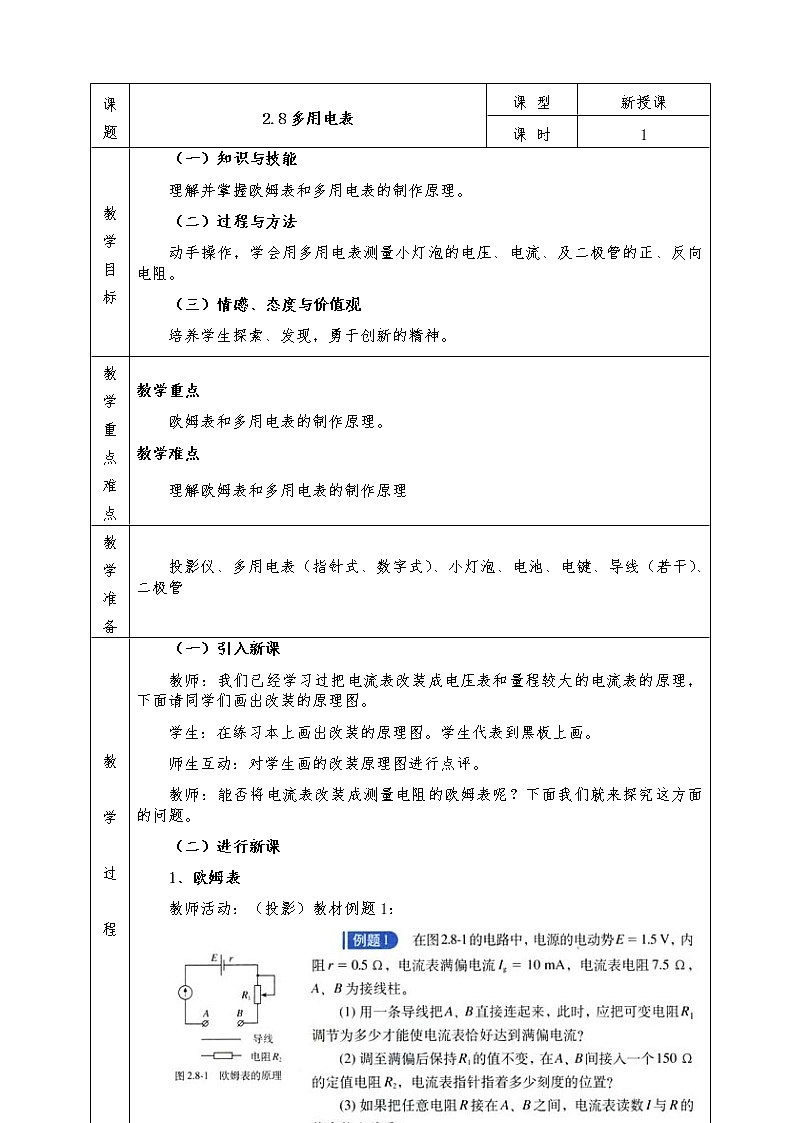

物理选修38 多用电表的原理教学设计

课题

2.8多用电表

课 型

新授课

课 时

1

教学

目标

（一）知识与技能

理解并掌握欧姆表和多用电表的制作原理。

（二）过程与方法

动手操作，学会用多用电表测量小灯泡的电压、电流、及二极管的正、反向电阻。

（三）情感、态度与价值观

培养学生探索、发现，勇于创新的精神。

教 学

重 点

难 点

教学重点

欧姆表和多用电表的制作原理。

教学难点

理解欧姆表和多用电表的制作原理

教 学

准 备

投影仪、多用电表（指针式、数字式）、小灯泡、电池、电键、导线（若干）、二极管

教

学

过

程

（一）引入新课

教师：我们已经学习过把电流表改装成电压表和量程较大的电流表的原理，下面请同学们画出改装的原理图。

学生：在练习本上画出改装的原理图。学生代表到黑板上画。

师生互动：对学生画的改装原理图进行点评。

教师：能否将电流表改装成测量电阻的欧姆表呢？下面我们就来探究这方面的问题。

（二）进行新课

1、欧姆表

教师活动：（投影）教材例题1：

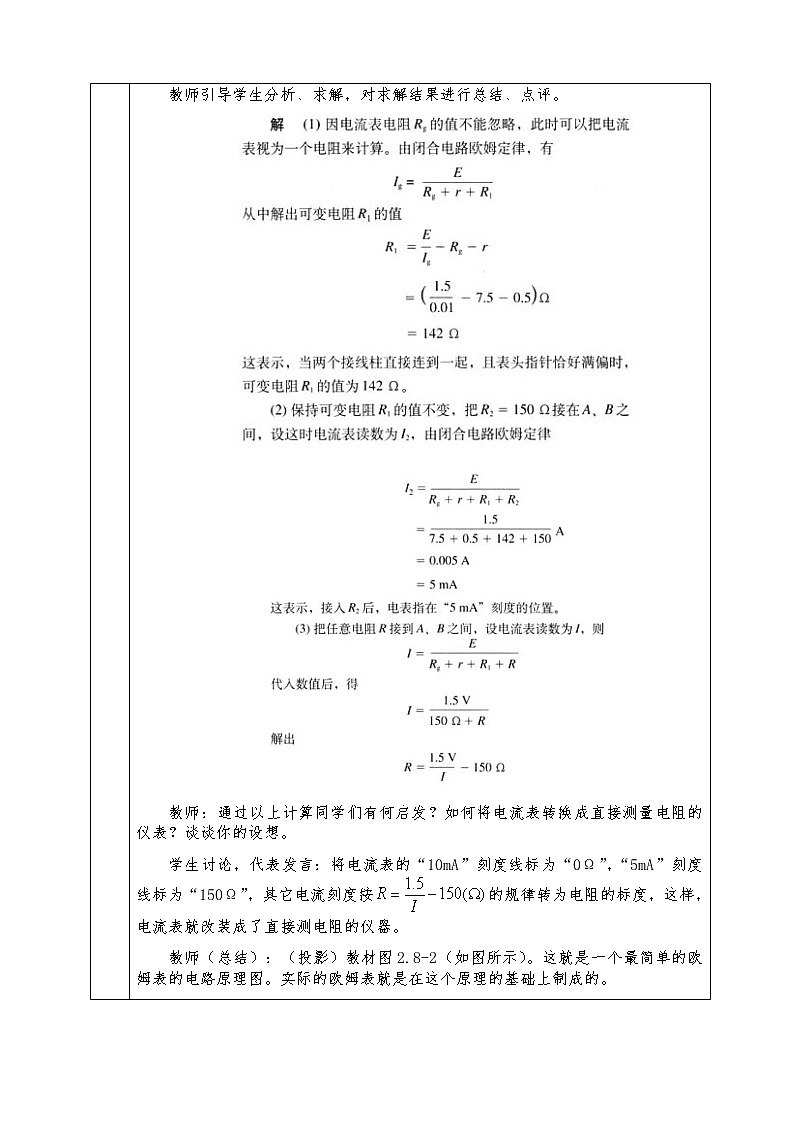

教师引导学生分析、求解，对求解结果进行总结、点评。

教师：通过以上计算同学们有何启发？如何将电流表转换成直接测量电阻的仪表？谈谈你的设想。

学生讨论，代表发言：将电流表的“10mA”刻度线标为“0Ω”，“5mA”刻度线标为“150Ω”，其它电流刻度按的规律转为电阻的标度，这样，电流表就改装成了直接测电阻的仪器。

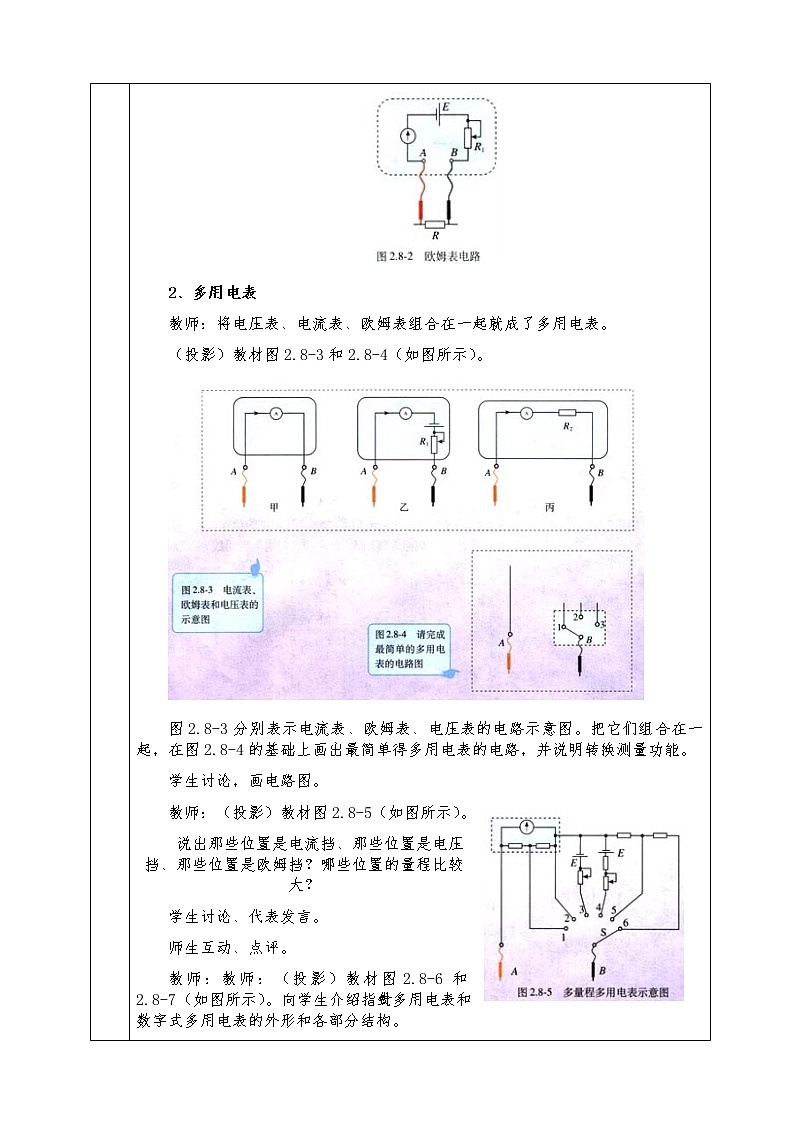

教师（总结）：（投影）教材图2.8-2（如图所示）。这就是一个最简单的欧姆表的电路原理图。实际的欧姆表就是在这个原理的基础上制成的。

2、多用电表

教师：将电压表、电流表、欧姆表组合在一起就成了多用电表。

（投影）教材图2.8-3和2.8-4（如图所示）。

图2.8-3分别表示电流表、欧姆表、电压表的电路示意图。把它们组合在一起，在图2.8-4的基础上画出最简单得多用电表的电路，并说明转换测量功能。

学生讨论，画电路图。

教师：（投影）教材图2.8-5（如图所示）。

说出那些位置是电流挡、那些位置是电压挡、那些位置是欧姆挡？哪些位置的量程比较大？

学生讨论、代表发言。

师生互动、点评。

教师：教师：（投影）教材图2.8-6和2.8-7（如图所示）。向学生介绍指针式多用电表和数字式多用电表的外形和各部分结构。

[实验] 练习使用多用电表

准备

（1）观察多用电表的外形，认识选择开关的测量项目及量程；

（2）检查多用电表的指针是否停在表盘刻度左端的零位置。若不指零，则可用小螺丝刀调整机械调零旋钮使指针指零；

（3）将红、黑表笔分别插入“+”、“-”插孔；

测电压

（4）将选择开关置于直流电压2.5V挡，测1.5V干电池的电压；

（5）将选择开关置于交流电压250V挡，测220V的交流电压；

测电流

（6）将选择开关置于直流电流10mA挡，测量1.5V干电池与200Ω电阻串联回路的电流；

测电阻

（7）将选择开关置于欧姆表的“×1”挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置。

（8）将两表笔分别接触几欧、几十欧的定值电阻两端，读出欧姆表指示的电阻数值，并与标准值比较，然后断开表笔。

（9）将选择开关置于欧姆挡的“100”挡，重新调整欧姆零点，然后测定几百欧、几千欧的电阻，并将测定值与标准值进行比较。

测二极管的正、反向电阻

（10）首先弄清两个问题：

①二极管的单向导电性。如图2.8-10：电流从正极流入电阻较小，从正极流出时电阻较大。

②欧姆表中电流的方向。从黑表笔流出，经过待测电阻，从红表笔流入。

（11）测正向电阻：将选择开关置于欧姆表的“×10”挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置。黑表笔接二极管正极、红表笔接二极管负极，（如图2.8-11）读出欧姆表指示的电阻数值。乘以倍率，记下正向阻值。

（12）测反向电阻：将选择开关置于欧姆表的“×1000”挡，短接红、黑表笔，转动调整欧姆零点的旋钮，使指针指向欧姆表刻度的零位置。黑表笔接二极管负极、红表笔接二极管正极（如图2.8-12），读出欧姆表指示的电阻数值。乘以倍率，记下反向阻值。

（13）实验完毕，将表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡。

【注意事项】

（1）多用电表在使用前，一定要观察指针是否指向电流的零刻度。若有偏差，应调整机械零点；

（2）合理选择电流、电压挡的量程，使指针尽可能指在表盘中央附近；

（3）测电阻时，待测电阻要与别的元件断开，切不要用手接触表笔；

（4）合理选择欧姆挡的量程，使指针尽可能指在表盘中央附近；

（5）换用欧姆档的量程时，一定要重新调整欧姆零点；

（6）要用欧姆档读数时，注意乘以选择开关所指的倍数；

（7）实验完毕，将表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡。长期不用，应将多用电表中的电池取出。

思考与讨论：（投影）教材图2.8-13。两位同学在多用电表用完后，把选择开关放在图示的位置，你认为谁的习惯比较好？

作 业

布 置

1、完成P70“问题与练习”。

2、作业纸

课堂总结

教师活动：让学生概括总结本节的内容。请一个同学到黑板上总结，其他同学在笔记本上总结，然后请同学评价黑板上的小结内容。

学生活动：认真总结概括本节内容，并把自己这节课的体会写下来、比较黑板上的小结和自己的小结，看谁的更好，好在什么地方。
