2021学年8 多用电表的原理综合训练题
展开
这是一份2021学年8 多用电表的原理综合训练题，共10页。试卷主要包含了如图所示为一多用电表表盘等内容，欢迎下载使用。

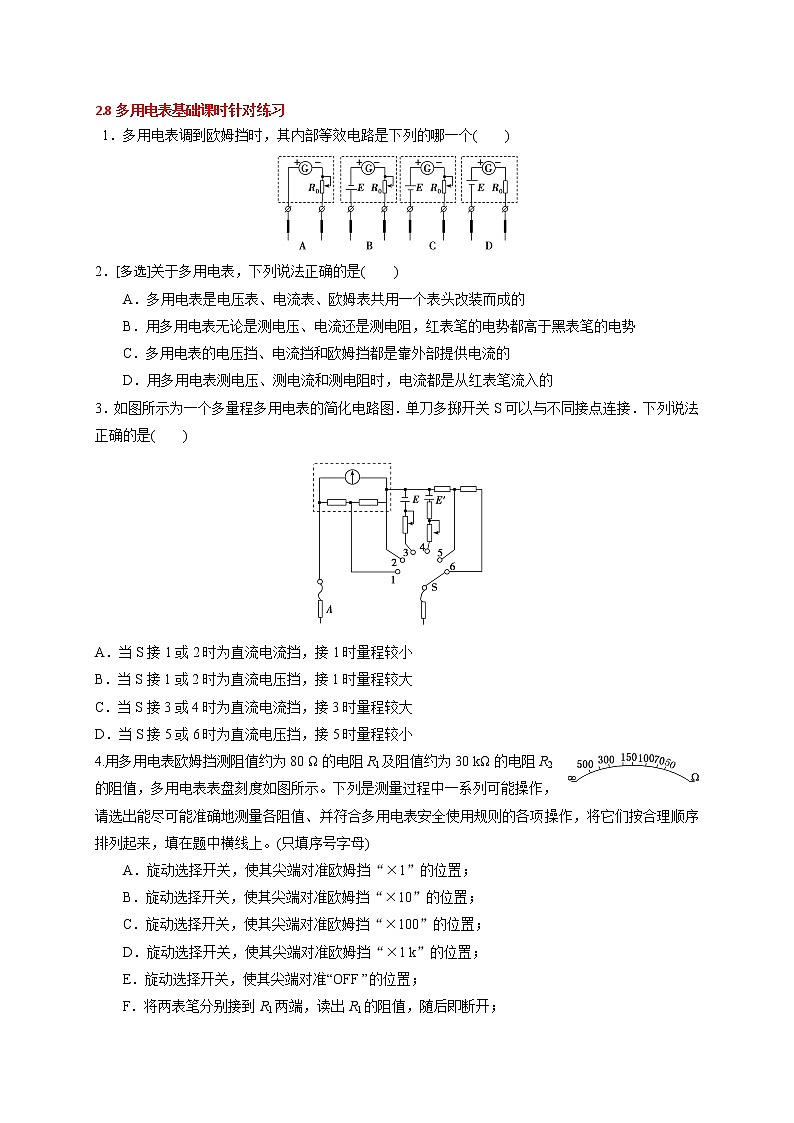

2．[多选]关于多用电表，下列说法正确的是( )
A．多用电表是电压表、电流表、欧姆表共用一个表头改装而成的
B．用多用电表无论是测电压、电流还是测电阻，红表笔的电势都高于黑表笔的电势
C．多用电表的电压挡、电流挡和欧姆挡都是靠外部提供电流的
D．用多用电表测电压、测电流和测电阻时，电流都是从红表笔流入的
3．如图所示为一个多量程多用电表的简化电路图．单刀多掷开关S可以与不同接点连接．下列说法正确的是( )
A．当S接1或2时为直流电流挡，接1时量程较小
B．当S接1或2时为直流电压挡，接1时量程较大
C．当S接3或4时为直流电流挡，接3时量程较大
D．当S接5或6时为直流电压挡，接5时量程较小
4.用多用电表欧姆挡测阻值约为80 Ω的电阻R1及阻值约为30 kΩ的电阻R2的阻值，多用电表表盘刻度如图所示。下列是测量过程中一系列可能操作，请选出能尽可能准确地测量各阻值、并符合多用电表安全使用规则的各项操作，将它们按合理顺序排列起来，填在题中横线上。(只填序号字母)
A．旋动选择开关，使其尖端对准欧姆挡“×1”的位置；
B．旋动选择开关，使其尖端对准欧姆挡“×10”的位置；
C．旋动选择开关，使其尖端对准欧姆挡“×100”的位置；
D．旋动选择开关，使其尖端对准欧姆挡“×1 k”的位置；
E．旋动选择开关，使其尖端对准“OFF ”的位置；
F．将两表笔分别接到R1两端，读出R1的阻值，随后即断开；
G．将两表笔分别接到R2两端，读出R2的阻值，随后即断开；
H．调节机械调零旋钮，使电表指针指在最左边电流的零刻度位置；
I．将两表笔短接，旋动欧姆调零旋钮，使电表指针指在最右边欧姆的零刻度位置；
所选择的操作及其合理的排列顺序应是________________________________________。
5.（多选）如图所示为多用电表欧姆挡的内部电路，a、b为表笔插孔．下列说法中正确的是( )
A．a孔插红表笔
B．表盘刻度是均匀的
C．用“×100”挡测量时，若指针指在0 Ω附近，则应换用“×1 k”挡
D．测量“220 V 100 W”的灯泡的电阻，会发现测量的电阻比484 Ω小
6．如图所示为一多用电表表盘．
(1)如果用直流10 V挡测量电压，则读数为________V.
(2)如果用直流100 mA挡测量电流，则读数为________mA.
(3)如果用×100挡测电阻，则读数为________Ω.
7.把一量程6 mA、内阻100 Ω的电流表改装成欧姆表，线路如图所示，现备有如下器材：
A．电源E＝3 V(内阻不计)；
B．变阻器0～100 Ω；
C．变阻器0～500 Ω；
D．红表笔；
E．黑表笔。
(1)变阻器选用________。
(2)红表笔接________端，黑表笔接________端。
(3)电流表2 mA刻度处换成电阻刻度，其电阻值应为________。

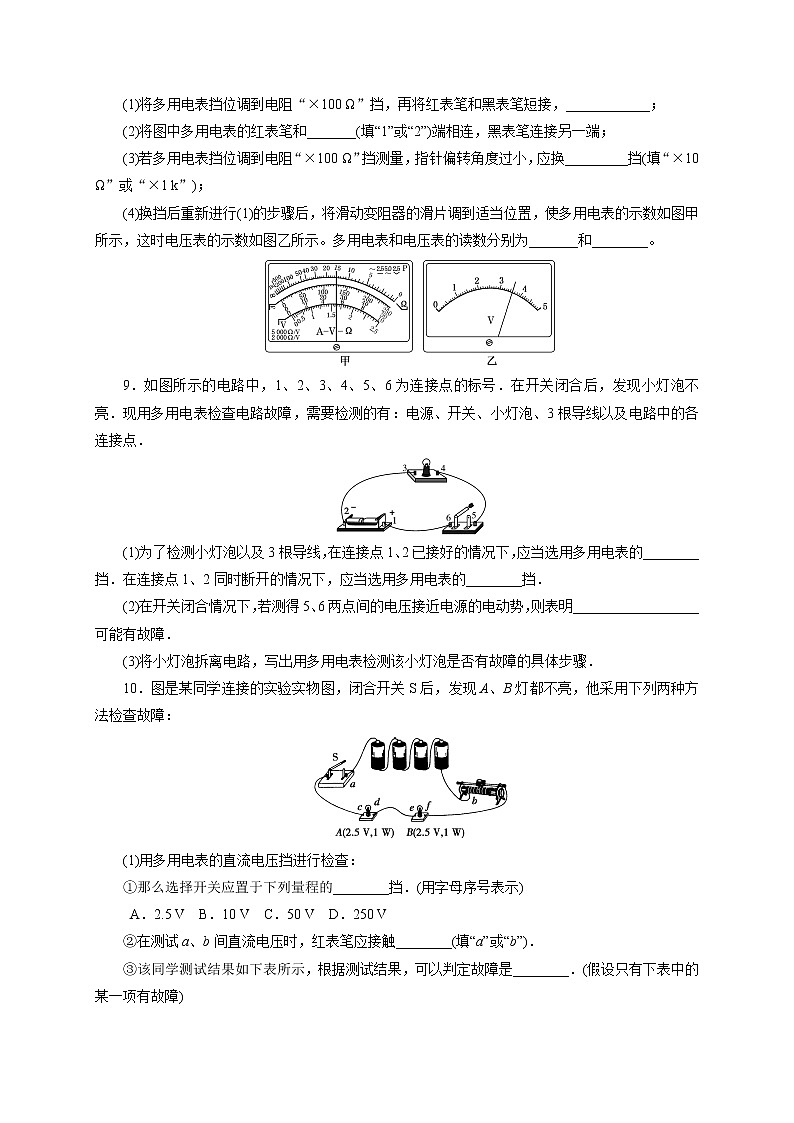

8．某学生实验小组利用如图所示电路进行实验，使用的器材有：
多用电表、电压表(量程5 V，内阻十几千欧)、滑动变阻器(最大阻值5 kΩ)、导线若干。
(1)将多用电表挡位调到电阻“×100 Ω”挡，再将红表笔和黑表笔短接，____________；
(2)将图中多用电表的红表笔和_______(填“1”或“2”)端相连，黑表笔连接另一端；
(3)若多用电表挡位调到电阻“×100 Ω”挡测量，指针偏转角度过小，应换_________挡(填“×10 Ω”或“×1 k”)；
(4)换挡后重新进行(1)的步骤后，将滑动变阻器的滑片调到适当位置，使多用电表的示数如图甲所示，这时电压表的示数如图乙所示。多用电表和电压表的读数分别为_______和________。
9．如图所示的电路中，1、2、3、4、5、6为连接点的标号．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．
(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的________挡．在连接点1、2同时断开的情况下，应当选用多用电表的________挡．
(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明__________________可能有故障．
(3)将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤．
10．图是某同学连接的实验实物图，闭合开关S后，发现A、B灯都不亮，他采用下列两种方法检查故障：
(1)用多用电表的直流电压挡进行检查：
①那么选择开关应置于下列量程的________挡．(用字母序号表示)
A．2.5 V B．10 V C．50 V D．250 V
②在测试a、b间直流电压时，红表笔应接触________(填“a”或“b”)．
③该同学测试结果如下表所示，根据测试结果，可以判定故障是________．(假设只有下表中的某一项有故障)
A.灯A断路 B．灯B短路
C．cd段断路 D．df段断路
(2)用欧姆挡检查：
①测试前，应将开关S________(填“断开”或“闭合”)．
②测量结果如右表所示，由此可以断定故障是( )．
A．灯A断路
B．灯B断路
C．灯A、B都断路
D．de间导线断路
2.8多用电表基础课时针对练习答案
1．多用电表调到欧姆挡时，其内部等效电路是下列的哪一个( )
答案：C
解析：多用电表欧姆挡测量电阻的原理是闭合电路欧姆定律，表头正极接电源正极，内部等效电路正确的是C.
2．[多选]关于多用电表，下列说法正确的是( )
A．多用电表是电压表、电流表、欧姆表共用一个表头改装而成的
B．用多用电表无论是测电压、电流还是测电阻，红表笔的电势都高于黑表笔的电势
C．多用电表的电压挡、电流挡和欧姆挡都是靠外部提供电流的
D．用多用电表测电压、测电流和测电阻时，电流都是从红表笔流入的
答案：AD
解析： 多用电表内只有一个表头，所以A选项正确；对于多用电表，电流都是从红表笔流进，从黑表笔流出。其他测量电流的来源都是外电路提供的，但是欧姆挡和其他挡不同，它是靠内部电源提供电流的。
3．如图所示为一个多量程多用电表的简化电路图．单刀多掷开关S可以与不同接点连接．下列说法正确的是( )
A．当S接1或2时为直流电流挡，接1时量程较小
B．当S接1或2时为直流电压挡，接1时量程较大
C．当S接3或4时为直流电流挡，接3时量程较大
D．当S接5或6时为直流电压挡，接5时量程较小
答案：D
解析：当S接1或2时，电阻与表头并联，故为直流电流挡，接1时与表头并联的电阻小，故对应的量程较大，选项A、B错误；当S接3或4时为测量电阻用的欧姆挡，选项C错误；当S接5或6时，电阻与表头串联，故为直流电压挡，接5时与表头串联的电阻较小，故对应的量程较小，选项D正确．
4.用多用电表欧姆挡测阻值约为80 Ω的电阻R1及阻值约为30 kΩ的电阻R2的阻值，多用电表表盘刻度如图所示。下列是测量过程中一系列可能操作，请选出能尽可能准确地测量各阻值、并符合多用电表安全使用规则的各项操作，将它们按合理顺序排列起来，填在题中横线上。(只填序号字母)
A．旋动选择开关，使其尖端对准欧姆挡“×1”的位置；
B．旋动选择开关，使其尖端对准欧姆挡“×10”的位置；
C．旋动选择开关，使其尖端对准欧姆挡“×100”的位置；
D．旋动选择开关，使其尖端对准欧姆挡“×1 k”的位置；
E．旋动选择开关，使其尖端对准“OFF ”的位置；
F．将两表笔分别接到R1两端，读出R1的阻值，随后即断开；
G．将两表笔分别接到R2两端，读出R2的阻值，随后即断开；
H．调节机械调零旋钮，使电表指针指在最左边电流的零刻度位置；
I．将两表笔短接，旋动欧姆调零旋钮，使电表指针指在最右边欧姆的零刻度位置；
所选择的操作及其合理的排列顺序应是________________________________________。
答案：HAIFCIGE
解析：用多用电表测电阻的一般步骤为：调机械零点→选挡→调欧姆零点→测量→断开→将选择开关置“OFF”挡或交变电压最高挡。注意每换一个挡位，需重新调欧姆零点。选挡的原则是使在测电阻时指针尽量指在表盘中央部分，一般应使指针指在满偏的eq \f(1,3)～eq \f(2,3)之间，即2R中～eq \f(1,2)R中之间。例如题图中表盘中央位置的刻度为150，若选“×10”挡，则R中＝1 500 Ω，测量范围为750 Ω～3 kΩ为佳。
5.（多选）如图所示为多用电表欧姆挡的内部电路，a、b为表笔插孔．下列说法中正确的是( )
A．a孔插红表笔
B．表盘刻度是均匀的
C．用“×100”挡测量时，若指针指在0 Ω附近，则应换用“×1 k”挡
D．测量“220 V 100 W”的灯泡的电阻，会发现测量的电阻比484 Ω小
答案：AD
解析：多用电表无论测什么，电流都是从红表笔流入，所以A正确；欧姆表刻度盘是不均匀的，B错误；用“×100”挡测量时，若指针指在0刻度附近，说明待测电阻很小，为使测量结果准确应选用小倍率挡位测量，C错误；由于484 Ω是灯泡正常工作时的电阻，而用多用电表测量的是室温下灯泡的电阻，根据灯泡的电阻随温度的升高而增大可知，D正确．
6．如图所示为一多用电表表盘．
(1)如果用直流10 V挡测量电压，则读数为________V.
(2)如果用直流100 mA挡测量电流，则读数为________mA.
(3)如果用×100挡测电阻，则读数为________Ω.
答案 (1)6.5 (2)65 (3)8×102
解析 电压、电流读数时用中间刻度线，电压表读数为6.5 V，电流表读数为65 mA，欧姆表读数用上面刻度线，读数为8×102 Ω.
7.把一量程6 mA、内阻100 Ω的电流表改装成欧姆表，线路如图所示，现备有如下器材：
A．电源E＝3 V(内阻不计)；
B．变阻器0～100 Ω；
C．变阻器0～500 Ω；
D．红表笔；
E．黑表笔。
(1)变阻器选用________。
(2)红表笔接________端，黑表笔接________端。
(3)电流表2 mA刻度处换成电阻刻度，其电阻值应为________。
答案：(1)C (2)N M (3)1 000 Ω
解析：(1)两表笔直接接触时，调节变阻器阻值使电流达到满偏Ig＝eq \f(E,Rg＋R0)，解得R0＝400 Ω，故变阻器应选C。
(2)红表笔接内部电源的负极，黑表笔接内部电源的正极，所以红表笔接N端，黑表笔接M端。
(3)电流I＝2 mA时，有I＝eq \f(E,Rg＋R0＋Rx)，解得Rx＝1 000 Ω。
8．某学生实验小组利用如图所示电路进行实验，使用的器材有：
多用电表、电压表(量程5 V，内阻十几千欧)、滑动变阻器(最大阻值5 kΩ)、导线若干。
(1)将多用电表挡位调到电阻“×100 Ω”挡，再将红表笔和黑表笔短接，____________；
(2)将图中多用电表的红表笔和_______(填“1”或“2”)端相连，黑表笔连接另一端；
(3)若多用电表挡位调到电阻“×100 Ω”挡测量，指针偏转角度过小，应换_________挡(填“×10 Ω”或“×1 k”)；
(4)换挡后重新进行(1)的步骤后，将滑动变阻器的滑片调到适当位置，使多用电表的示数如图甲所示，这时电压表的示数如图乙所示。多用电表和电压表的读数分别为_______和________。
答案：(1)进行欧姆调零 (2)1 (3)×1 k (4)15 kΩ 3.60 V
解析：(1)欧姆表使用前一定要进行欧姆调零。
(2)电流从红表笔流入多用电表，从黑表笔流出多用电表；电流从电压表正接线柱流入，故红表笔接触1，黑表笔接2。
(3)欧姆表的指针偏角过小，说明待测电阻的阻值较大，即所选的倍率过小，应选择大一挡的倍率，所以应该换用×1 k挡。
(4)欧姆表读数＝倍率×表盘读数，即：1 k×15 Ω＝15 kΩ；电压表最小分度为0.1 V，故读数为3.60 V。
9．如图所示的电路中，1、2、3、4、5、6为连接点的标号．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．
(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的________挡．在连接点1、2同时断开的情况下，应当选用多用电表的________挡．
(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明__________________可能有故障．
(3)将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤．
答案 (1)电压 欧姆
(2)开关或连接点5、6
(3)①调到欧姆挡；
②将红黑表笔相接，检查欧姆挡能否正常工作；
③测量小灯泡的电阻．如果电阻无穷大，表明小灯泡有故障．
解析 (1)当连接点1、2已接好时，电路中已有电压存在，故需用电压挡来检测电路．当连接点1、2同时断开时，电路中没有电源提供电压，要检测电路故障，只有通过测各段电路的电阻是否异常，故采用欧姆挡．
(2)当电路中两点间有电压时，这表明在此两点之外的电路与电源两极是连通的．当测出两点间电压等于电源电压而又确定电路故障是断路引起时，就可以确定断路位置在此两点之间．
10．图是某同学连接的实验实物图，闭合开关S后，发现A、B灯都不亮，他采用下列两种方法检查故障：
(1)用多用电表的直流电压挡进行检查：
①那么选择开关应置于下列量程的________挡．(用字母序号表示)
A．2.5 V B．10 V C．50 V D．250 V
②在测试a、b间直流电压时，红表笔应接触________(填“a”或“b”)．
③该同学测试结果如下表所示，根据测试结果，可以判定故障是________．(假设只有下表中的某一项有故障)
A.灯A断路 B．灯B短路
C．cd段断路 D．df段断路
(2)用欧姆挡检查：
①测试前，应将开关S________(填“断开”或“闭合”)．
②测量结果如右表所示，由此可以断定故障是( )．
A．灯A断路
B．灯B断路
C．灯A、B都断路
D．de间导线断路
答案 (1)①B ②a ③D (2)①断开 ②D
解析 (1)用多用电表的直流电压挡进行测量时，实质上是用电压表测量，而电压表内阻很大，若并联在断路处(设有一处发生断路)时，电路接通电压表示数应为电源的电动势，并联在未断路处，示数为零．因此，用多用电表的直流电压挡进行检查电路时，电压表的量程必须大于电源的电动势，为了示数明显，其量程不宜过大．本题中电源的电动势为6 V，故选10 V量程即可．测试时红表笔应接电势高的a点．根据测试结果，a、b间有示数，说明b→电源→a完好；c、b间有示数，说明b→电源→a→c完好；c、d无示数，说明c→灯→d间完好或灯A短路；d、f有示数，说明f→b→a→c→d完好，故应是df段断路．另外，若灯B短路，则d、f间应无示数．
(2)用欧姆挡检查时，测试前应首先将开关S断开．根据表针偏转情况，接c、d时有示数，说明不是灯A断路；接e、f时有示数，说明也不是灯B断路；接d、e间时有电阻无穷大，可以断定是de间导线断路．
测试点
电压示数
a、b
有示数
c、b
有示数
c、d
无示数
d、f
有示数
测试点
电压示数
a、b
有示数
c、b
有示数
c、d
无示数
d、f
有示数

2．[多选]关于多用电表，下列说法正确的是( )
A．多用电表是电压表、电流表、欧姆表共用一个表头改装而成的
B．用多用电表无论是测电压、电流还是测电阻，红表笔的电势都高于黑表笔的电势
C．多用电表的电压挡、电流挡和欧姆挡都是靠外部提供电流的
D．用多用电表测电压、测电流和测电阻时，电流都是从红表笔流入的
3．如图所示为一个多量程多用电表的简化电路图．单刀多掷开关S可以与不同接点连接．下列说法正确的是( )
A．当S接1或2时为直流电流挡，接1时量程较小
B．当S接1或2时为直流电压挡，接1时量程较大
C．当S接3或4时为直流电流挡，接3时量程较大
D．当S接5或6时为直流电压挡，接5时量程较小
4.用多用电表欧姆挡测阻值约为80 Ω的电阻R1及阻值约为30 kΩ的电阻R2的阻值，多用电表表盘刻度如图所示。下列是测量过程中一系列可能操作，请选出能尽可能准确地测量各阻值、并符合多用电表安全使用规则的各项操作，将它们按合理顺序排列起来，填在题中横线上。(只填序号字母)
A．旋动选择开关，使其尖端对准欧姆挡“×1”的位置；
B．旋动选择开关，使其尖端对准欧姆挡“×10”的位置；
C．旋动选择开关，使其尖端对准欧姆挡“×100”的位置；
D．旋动选择开关，使其尖端对准欧姆挡“×1 k”的位置；
E．旋动选择开关，使其尖端对准“OFF ”的位置；
F．将两表笔分别接到R1两端，读出R1的阻值，随后即断开；
G．将两表笔分别接到R2两端，读出R2的阻值，随后即断开；
H．调节机械调零旋钮，使电表指针指在最左边电流的零刻度位置；
I．将两表笔短接，旋动欧姆调零旋钮，使电表指针指在最右边欧姆的零刻度位置；
所选择的操作及其合理的排列顺序应是________________________________________。
5.（多选）如图所示为多用电表欧姆挡的内部电路，a、b为表笔插孔．下列说法中正确的是( )
A．a孔插红表笔
B．表盘刻度是均匀的
C．用“×100”挡测量时，若指针指在0 Ω附近，则应换用“×1 k”挡
D．测量“220 V 100 W”的灯泡的电阻，会发现测量的电阻比484 Ω小
6．如图所示为一多用电表表盘．
(1)如果用直流10 V挡测量电压，则读数为________V.
(2)如果用直流100 mA挡测量电流，则读数为________mA.
(3)如果用×100挡测电阻，则读数为________Ω.
7.把一量程6 mA、内阻100 Ω的电流表改装成欧姆表，线路如图所示，现备有如下器材：
A．电源E＝3 V(内阻不计)；
B．变阻器0～100 Ω；
C．变阻器0～500 Ω；
D．红表笔；
E．黑表笔。
(1)变阻器选用________。
(2)红表笔接________端，黑表笔接________端。
(3)电流表2 mA刻度处换成电阻刻度，其电阻值应为________。
8．某学生实验小组利用如图所示电路进行实验，使用的器材有：
多用电表、电压表(量程5 V，内阻十几千欧)、滑动变阻器(最大阻值5 kΩ)、导线若干。
(1)将多用电表挡位调到电阻“×100 Ω”挡，再将红表笔和黑表笔短接，____________；
(2)将图中多用电表的红表笔和_______(填“1”或“2”)端相连，黑表笔连接另一端；
(3)若多用电表挡位调到电阻“×100 Ω”挡测量，指针偏转角度过小，应换_________挡(填“×10 Ω”或“×1 k”)；
(4)换挡后重新进行(1)的步骤后，将滑动变阻器的滑片调到适当位置，使多用电表的示数如图甲所示，这时电压表的示数如图乙所示。多用电表和电压表的读数分别为_______和________。
9．如图所示的电路中，1、2、3、4、5、6为连接点的标号．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．
(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的________挡．在连接点1、2同时断开的情况下，应当选用多用电表的________挡．
(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明__________________可能有故障．
(3)将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤．
10．图是某同学连接的实验实物图，闭合开关S后，发现A、B灯都不亮，他采用下列两种方法检查故障：
(1)用多用电表的直流电压挡进行检查：
①那么选择开关应置于下列量程的________挡．(用字母序号表示)
A．2.5 V B．10 V C．50 V D．250 V
②在测试a、b间直流电压时，红表笔应接触________(填“a”或“b”)．
③该同学测试结果如下表所示，根据测试结果，可以判定故障是________．(假设只有下表中的某一项有故障)
A.灯A断路 B．灯B短路
C．cd段断路 D．df段断路
(2)用欧姆挡检查：
①测试前，应将开关S________(填“断开”或“闭合”)．
②测量结果如右表所示，由此可以断定故障是( )．
A．灯A断路
B．灯B断路
C．灯A、B都断路
D．de间导线断路
2.8多用电表基础课时针对练习答案
1．多用电表调到欧姆挡时，其内部等效电路是下列的哪一个( )
答案：C
解析：多用电表欧姆挡测量电阻的原理是闭合电路欧姆定律，表头正极接电源正极，内部等效电路正确的是C.
2．[多选]关于多用电表，下列说法正确的是( )
A．多用电表是电压表、电流表、欧姆表共用一个表头改装而成的
B．用多用电表无论是测电压、电流还是测电阻，红表笔的电势都高于黑表笔的电势
C．多用电表的电压挡、电流挡和欧姆挡都是靠外部提供电流的
D．用多用电表测电压、测电流和测电阻时，电流都是从红表笔流入的
答案：AD
解析： 多用电表内只有一个表头，所以A选项正确；对于多用电表，电流都是从红表笔流进，从黑表笔流出。其他测量电流的来源都是外电路提供的，但是欧姆挡和其他挡不同，它是靠内部电源提供电流的。
3．如图所示为一个多量程多用电表的简化电路图．单刀多掷开关S可以与不同接点连接．下列说法正确的是( )
A．当S接1或2时为直流电流挡，接1时量程较小
B．当S接1或2时为直流电压挡，接1时量程较大
C．当S接3或4时为直流电流挡，接3时量程较大
D．当S接5或6时为直流电压挡，接5时量程较小
答案：D
解析：当S接1或2时，电阻与表头并联，故为直流电流挡，接1时与表头并联的电阻小，故对应的量程较大，选项A、B错误；当S接3或4时为测量电阻用的欧姆挡，选项C错误；当S接5或6时，电阻与表头串联，故为直流电压挡，接5时与表头串联的电阻较小，故对应的量程较小，选项D正确．
4.用多用电表欧姆挡测阻值约为80 Ω的电阻R1及阻值约为30 kΩ的电阻R2的阻值，多用电表表盘刻度如图所示。下列是测量过程中一系列可能操作，请选出能尽可能准确地测量各阻值、并符合多用电表安全使用规则的各项操作，将它们按合理顺序排列起来，填在题中横线上。(只填序号字母)
A．旋动选择开关，使其尖端对准欧姆挡“×1”的位置；
B．旋动选择开关，使其尖端对准欧姆挡“×10”的位置；
C．旋动选择开关，使其尖端对准欧姆挡“×100”的位置；
D．旋动选择开关，使其尖端对准欧姆挡“×1 k”的位置；
E．旋动选择开关，使其尖端对准“OFF ”的位置；
F．将两表笔分别接到R1两端，读出R1的阻值，随后即断开；
G．将两表笔分别接到R2两端，读出R2的阻值，随后即断开；
H．调节机械调零旋钮，使电表指针指在最左边电流的零刻度位置；
I．将两表笔短接，旋动欧姆调零旋钮，使电表指针指在最右边欧姆的零刻度位置；
所选择的操作及其合理的排列顺序应是________________________________________。
答案：HAIFCIGE
解析：用多用电表测电阻的一般步骤为：调机械零点→选挡→调欧姆零点→测量→断开→将选择开关置“OFF”挡或交变电压最高挡。注意每换一个挡位，需重新调欧姆零点。选挡的原则是使在测电阻时指针尽量指在表盘中央部分，一般应使指针指在满偏的eq \f(1,3)～eq \f(2,3)之间，即2R中～eq \f(1,2)R中之间。例如题图中表盘中央位置的刻度为150，若选“×10”挡，则R中＝1 500 Ω，测量范围为750 Ω～3 kΩ为佳。
5.（多选）如图所示为多用电表欧姆挡的内部电路，a、b为表笔插孔．下列说法中正确的是( )
A．a孔插红表笔
B．表盘刻度是均匀的
C．用“×100”挡测量时，若指针指在0 Ω附近，则应换用“×1 k”挡
D．测量“220 V 100 W”的灯泡的电阻，会发现测量的电阻比484 Ω小
答案：AD
解析：多用电表无论测什么，电流都是从红表笔流入，所以A正确；欧姆表刻度盘是不均匀的，B错误；用“×100”挡测量时，若指针指在0刻度附近，说明待测电阻很小，为使测量结果准确应选用小倍率挡位测量，C错误；由于484 Ω是灯泡正常工作时的电阻，而用多用电表测量的是室温下灯泡的电阻，根据灯泡的电阻随温度的升高而增大可知，D正确．
6．如图所示为一多用电表表盘．
(1)如果用直流10 V挡测量电压，则读数为________V.
(2)如果用直流100 mA挡测量电流，则读数为________mA.
(3)如果用×100挡测电阻，则读数为________Ω.
答案 (1)6.5 (2)65 (3)8×102
解析 电压、电流读数时用中间刻度线，电压表读数为6.5 V，电流表读数为65 mA，欧姆表读数用上面刻度线，读数为8×102 Ω.
7.把一量程6 mA、内阻100 Ω的电流表改装成欧姆表，线路如图所示，现备有如下器材：
A．电源E＝3 V(内阻不计)；
B．变阻器0～100 Ω；
C．变阻器0～500 Ω；
D．红表笔；
E．黑表笔。
(1)变阻器选用________。
(2)红表笔接________端，黑表笔接________端。
(3)电流表2 mA刻度处换成电阻刻度，其电阻值应为________。
答案：(1)C (2)N M (3)1 000 Ω
解析：(1)两表笔直接接触时，调节变阻器阻值使电流达到满偏Ig＝eq \f(E,Rg＋R0)，解得R0＝400 Ω，故变阻器应选C。
(2)红表笔接内部电源的负极，黑表笔接内部电源的正极，所以红表笔接N端，黑表笔接M端。
(3)电流I＝2 mA时，有I＝eq \f(E,Rg＋R0＋Rx)，解得Rx＝1 000 Ω。
8．某学生实验小组利用如图所示电路进行实验，使用的器材有：
多用电表、电压表(量程5 V，内阻十几千欧)、滑动变阻器(最大阻值5 kΩ)、导线若干。
(1)将多用电表挡位调到电阻“×100 Ω”挡，再将红表笔和黑表笔短接，____________；
(2)将图中多用电表的红表笔和_______(填“1”或“2”)端相连，黑表笔连接另一端；
(3)若多用电表挡位调到电阻“×100 Ω”挡测量，指针偏转角度过小，应换_________挡(填“×10 Ω”或“×1 k”)；
(4)换挡后重新进行(1)的步骤后，将滑动变阻器的滑片调到适当位置，使多用电表的示数如图甲所示，这时电压表的示数如图乙所示。多用电表和电压表的读数分别为_______和________。
答案：(1)进行欧姆调零 (2)1 (3)×1 k (4)15 kΩ 3.60 V
解析：(1)欧姆表使用前一定要进行欧姆调零。
(2)电流从红表笔流入多用电表，从黑表笔流出多用电表；电流从电压表正接线柱流入，故红表笔接触1，黑表笔接2。
(3)欧姆表的指针偏角过小，说明待测电阻的阻值较大，即所选的倍率过小，应选择大一挡的倍率，所以应该换用×1 k挡。
(4)欧姆表读数＝倍率×表盘读数，即：1 k×15 Ω＝15 kΩ；电压表最小分度为0.1 V，故读数为3.60 V。
9．如图所示的电路中，1、2、3、4、5、6为连接点的标号．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．
(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的________挡．在连接点1、2同时断开的情况下，应当选用多用电表的________挡．
(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明__________________可能有故障．
(3)将小灯泡拆离电路，写出用多用电表检测该小灯泡是否有故障的具体步骤．
答案 (1)电压 欧姆
(2)开关或连接点5、6
(3)①调到欧姆挡；
②将红黑表笔相接，检查欧姆挡能否正常工作；
③测量小灯泡的电阻．如果电阻无穷大，表明小灯泡有故障．
解析 (1)当连接点1、2已接好时，电路中已有电压存在，故需用电压挡来检测电路．当连接点1、2同时断开时，电路中没有电源提供电压，要检测电路故障，只有通过测各段电路的电阻是否异常，故采用欧姆挡．
(2)当电路中两点间有电压时，这表明在此两点之外的电路与电源两极是连通的．当测出两点间电压等于电源电压而又确定电路故障是断路引起时，就可以确定断路位置在此两点之间．
10．图是某同学连接的实验实物图，闭合开关S后，发现A、B灯都不亮，他采用下列两种方法检查故障：
(1)用多用电表的直流电压挡进行检查：
①那么选择开关应置于下列量程的________挡．(用字母序号表示)
A．2.5 V B．10 V C．50 V D．250 V
②在测试a、b间直流电压时，红表笔应接触________(填“a”或“b”)．
③该同学测试结果如下表所示，根据测试结果，可以判定故障是________．(假设只有下表中的某一项有故障)
A.灯A断路 B．灯B短路
C．cd段断路 D．df段断路
(2)用欧姆挡检查：
①测试前，应将开关S________(填“断开”或“闭合”)．
②测量结果如右表所示，由此可以断定故障是( )．
A．灯A断路
B．灯B断路
C．灯A、B都断路
D．de间导线断路
答案 (1)①B ②a ③D (2)①断开 ②D
解析 (1)用多用电表的直流电压挡进行测量时，实质上是用电压表测量，而电压表内阻很大，若并联在断路处(设有一处发生断路)时，电路接通电压表示数应为电源的电动势，并联在未断路处，示数为零．因此，用多用电表的直流电压挡进行检查电路时，电压表的量程必须大于电源的电动势，为了示数明显，其量程不宜过大．本题中电源的电动势为6 V，故选10 V量程即可．测试时红表笔应接电势高的a点．根据测试结果，a、b间有示数，说明b→电源→a完好；c、b间有示数，说明b→电源→a→c完好；c、d无示数，说明c→灯→d间完好或灯A短路；d、f有示数，说明f→b→a→c→d完好，故应是df段断路．另外，若灯B短路，则d、f间应无示数．
(2)用欧姆挡检查时，测试前应首先将开关S断开．根据表针偏转情况，接c、d时有示数，说明不是灯A断路；接e、f时有示数，说明也不是灯B断路；接d、e间时有电阻无穷大，可以断定是de间导线断路．
测试点
电压示数
a、b
有示数
c、b
有示数
c、d
无示数
d、f
有示数
测试点
电压示数
a、b
有示数
c、b
有示数
c、d
无示数
d、f
有示数
