2021年江苏省镇江市中考物理模拟卷（word版 含答案）
展开
这是一份2021年江苏省镇江市中考物理模拟卷（word版 含答案），共16页。试卷主要包含了为了生命安全，敬请文明驾驶等内容，欢迎下载使用。

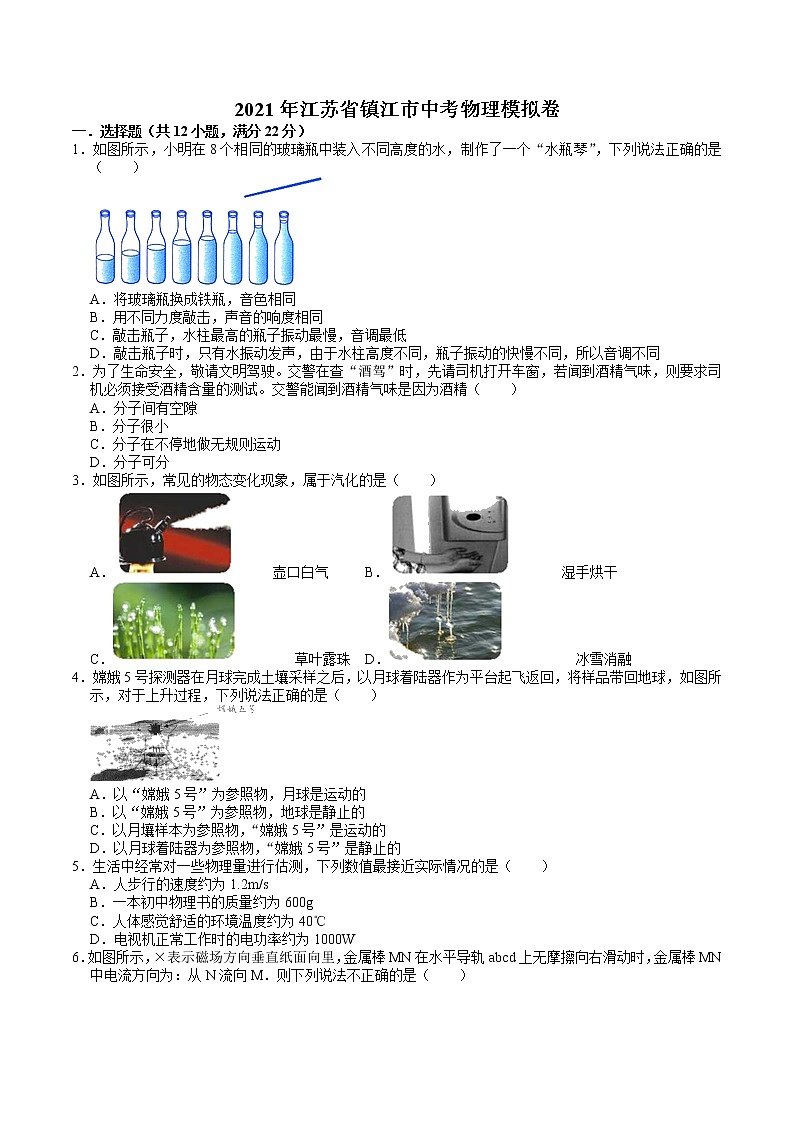

2021年江苏省镇江市中考物理模拟卷
一．选择题（共12小题，满分22分）
1．如图所示，小明在8个相同的玻璃瓶中装入不同高度的水，制作了一个“水瓶琴”，下列说法正确的是（ ）
A．将玻璃瓶换成铁瓶，音色相同
B．用不同力度敲击，声音的响度相同
C．敲击瓶子，水柱最高的瓶子振动最慢，音调最低
D．敲击瓶子时，只有水振动发声，由于水柱高度不同，瓶子振动的快慢不同，所以音调不同
2．为了生命安全，敬请文明驾驶。交警在查“酒驾”时，先请司机打开车窗，若闻到酒精气味，则要求司机必须接受酒精含量的测试。交警能闻到酒精气味是因为酒精（ ）
A．分子间有空隙
B．分子很小
C．分子在不停地做无规则运动
D．分子可分
3．如图所示，常见的物态变化现象，属于汽化的是（ ）
A． 壶口白气 B． 湿手烘干
C． 草叶露珠 D． 冰雪消融
4．嫦娥5号探测器在月球完成土壤采样之后，以月球着陆器作为平台起飞返回，将样品带回地球，如图所示，对于上升过程，下列说法正确的是（ ）
A．以“嫦娥5号”为参照物，月球是运动的
B．以“嫦娥5号”为参照物，地球是静止的
C．以月壤样本为参照物，“嫦娥5号”是运动的
D．以月球着陆器为参照物，“嫦娥5号”是静止的
5．生活中经常对一些物理量进行估测，下列数值最接近实际情况的是（ ）
A．人步行的速度约为1.2m/s
B．一本初中物理书的质量约为600g
C．人体感觉舒适的环境温度约为40℃
D．电视机正常工作时的电功率约为1000W

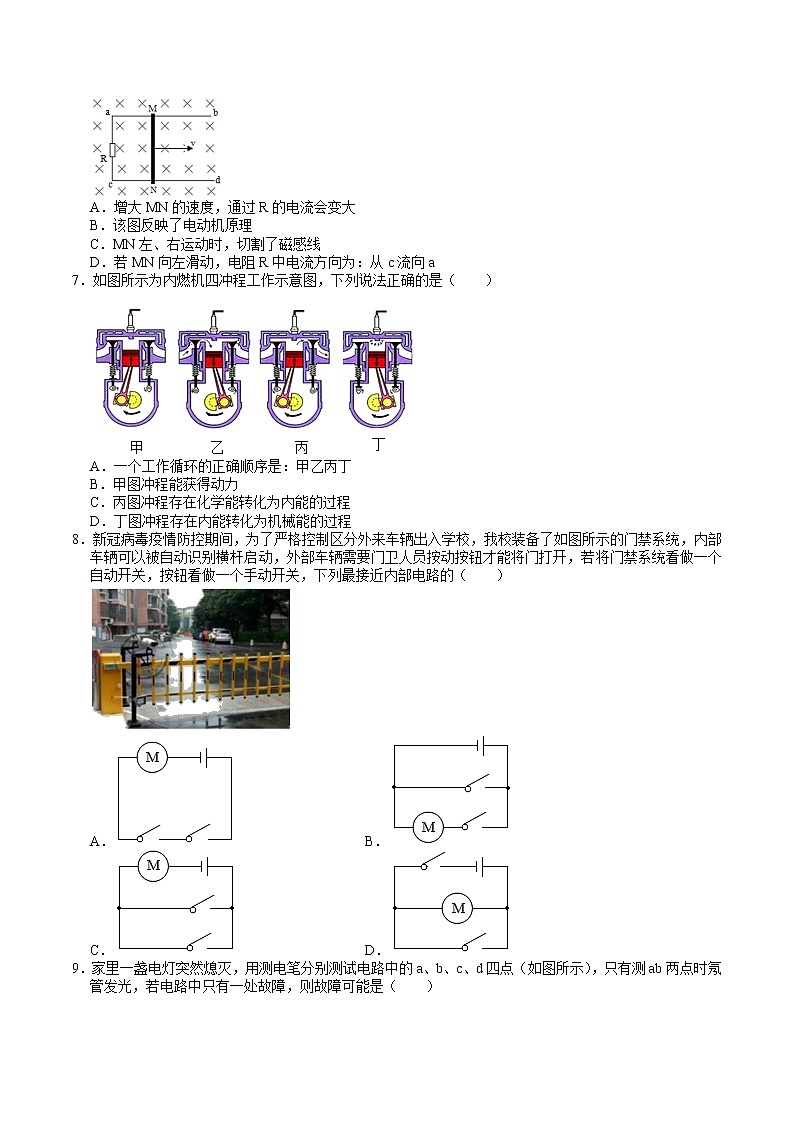

6．如图所示，×表示磁场方向垂直纸面向里，金属棒MN在水平导轨abcd上无摩擦向右滑动时，金属棒MN中电流方向为：从N流向M．则下列说法不正确的是（ ）
A．增大MN的速度，通过R的电流会变大
B．该图反映了电动机原理
C．MN左、右运动时，切割了磁感线
D．若MN向左滑动，电阻R中电流方向为：从c流向a
7．如图所示为内燃机四冲程工作示意图，下列说法正确的是（ ）
A．一个工作循环的正确顺序是：甲乙丙丁
B．甲图冲程能获得动力
C．丙图冲程存在化学能转化为内能的过程
D．丁图冲程存在内能转化为机械能的过程
8．新冠病毒疫情防控期间，为了严格控制区分外来车辆出入学校，我校装备了如图所示的门禁系统，内部车辆可以被自动识别横杆启动，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，下列最接近内部电路的（ ）
A． B．
C． D．

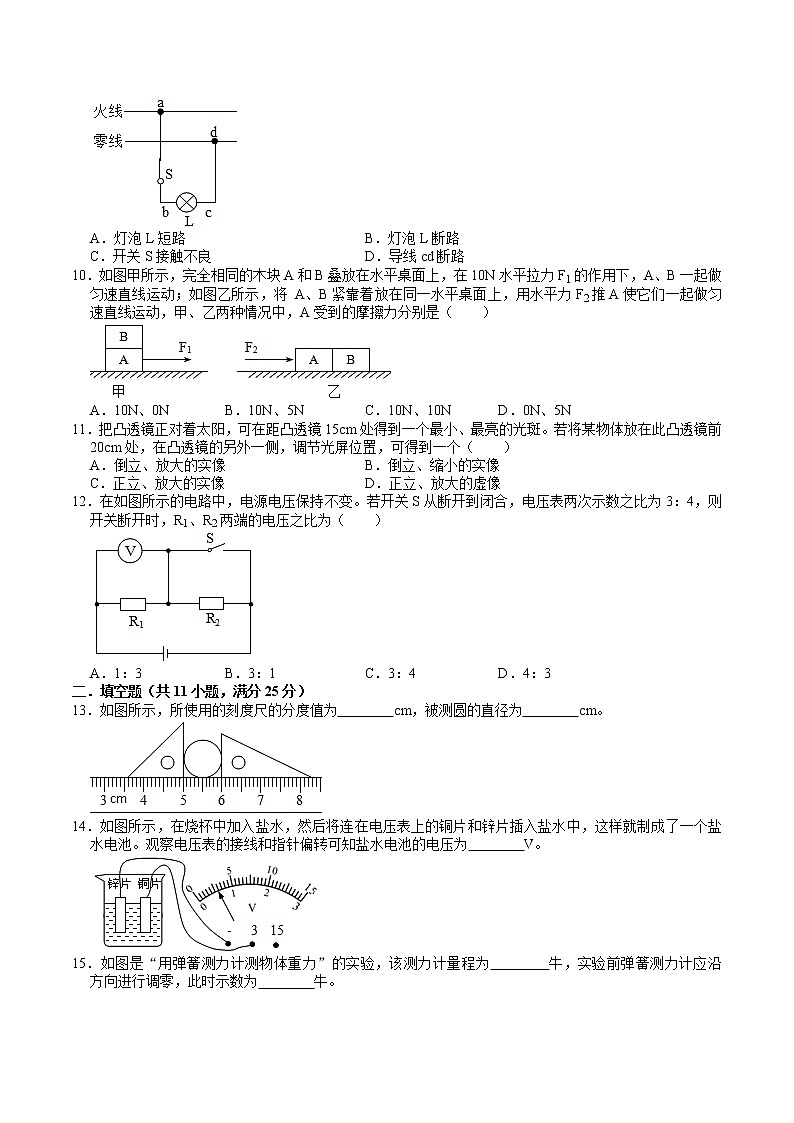

9．家里一盏电灯突然熄灭，用测电笔分别测试电路中的a、b、c、d四点（如图所示），只有测ab两点时氖管发光，若电路中只有一处故障，则故障可能是（ ）
A．灯泡L短路 B．灯泡L断路
C．开关S接触不良 D．导线cd断路
10．如图甲所示，完全相同的木块A和B叠放在水平桌面上，在10N水平拉力F1的作用下，A、B一起做匀速直线运动；如图乙所示，将 A、B紧靠着放在同一水平桌面上，用水平力F2推A使它们一起做匀速直线运动，甲、乙两种情况中，A受到的摩擦力分别是（ ）
A．10N、0N B．10N、5N C．10N、10N D．0N、5N
11．把凸透镜正对着太阳，可在距凸透镜15cm处得到一个最小、最亮的光斑。若将某物体放在此凸透镜前20cm处，在凸透镜的另外一侧，调节光屏位置，可得到一个（ ）
A．倒立、放大的实像 B．倒立、缩小的实像
C．正立、放大的实像 D．正立、放大的虚像
12．在如图所示的电路中，电源电压保持不变。若开关S从断开到闭合，电压表两次示数之比为3：4，则开关断开时，R1、R2两端的电压之比为（ ）
A．1：3 B．3：1 C．3：4 D．4：3
二．填空题（共11小题，满分25分）
13．如图所示，所使用的刻度尺的分度值为 cm，被测圆的直径为 cm。
14．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知盐水电池的电压为 V。
15．如图是“用弹簧测力计测物体重力”的实验，该测力计量程为 牛，实验前弹簧测力计应沿 方向进行调零，此时示数为 牛。
16．我国拥有完全自主知识产权的大型民用客机。客机起飞时，乘客上身会紧贴在座椅靠背上，是因为乘客具有 ；客机座椅设计得很柔软，是为了减小 ；机翼被设计成“上凸下平”的形状，是利用流体压强的特点即：流速大的 压强小，才获得的升力。
17．有一种电热水壶有“烧水”和“保温”两个挡，如图所示是其内部简化电路图，已知R0＝44Ω，R1＝1056Ω，当S接1时，电热水壶处于 （选填“烧水”和“保温”）挡，当S接2时，通电2min该电热水壶产生的热量是 J。
18．太阳能热水器可将5kg的水从20℃加热到70℃，水吸收 J的热量（c水＝4.2×103J/（kg•℃））。太阳能属于 能源。（填“可再生”或“不可再生”）。
19．小华荡秋千，当秋千荡到最高点时，小华的 （选填“动能、重力势能或弹性势能”）最大，若此时小华所受到的力全部消失，则她将 。荡秋千完毕，小华从秋千上跳下，最终落向地面是由于受到 的作用。
20．某水电壶工作4min，使图所示电能表的转盘转过300r，则电水壶消耗的电能为 kW•h，电壶电功率为 W，这些电能可供一只“220V 20W”的节能灯正常工作 h
21．如图所示，小明在水槽右侧竖直放置一个光屏，用激光笔照射水面，在水槽底部出现一个亮点A，同时在光屏上出现了一个亮点P1，其中P1点形成的原因是光的 （选填“反射”或“折射”）。欲使亮点P1下移至P2处，应使入射光线绕着入射点O沿 （选填“顺时针”或“逆时针”）方向转动，同时观察到另一亮点由A点可能会移到 点（选填“B”或“C）”。若保持入射光线不变，欲使亮点A左移至B点，应使水面 填（选填“上升”或“下降”），在水面变化过程中，折射角 （选填“增大”、“不变”或“减小”）。
22．某电烤箱内部简化电路如图所示，R1和R2为长度和材料均相同的电热丝，铭牌上的部分参数如表所示。该电烤箱处于低温挡时，正常工作12min所消耗的电能为 kW⋅h，R2的阻值为 Ω，R1的横截面积比R2的 。
电烤箱参数表
额定电压
220V
额定
功率
高温挡
1500W
低温挡
500W
23．如图甲所示电路，电源电压不变，闭合开关S，将滑动变阻器滑片P移到某一位置时，电压表示数为6V，两块电流表指针的位置均如图乙所示，则R1电阻是 Ω，此时R2的电功率为 W；若将变阻器滑片P向右移动，A1的示数将 ，A2的示数将 （以上两空选填“变大”、“变小”或“不变”）。
三．作图题（共9小题，满分31分）
24．如图所示是一辆静止在水平面上的小车，在其支架的杆上固定一个质量为m的小球，作出杆对小球作用力。
25．利用一块平面镜使图中的一束光竖直射入井中，在图中画出平面镜的位置。
26．根据通电螺线管的磁感线方向，在括号里分别标注出电源的“+”“﹣”极和静止的小磁针的“N”“S”极。
27．在“探究不同物质吸热升温的现象”时，用同一套器材分别加热质量相等的水和煤油，每隔一定的时间记录水和煤油升高的温度。
（1）调节好天平后，将薄壁铝桶放在天平左盘中，在右盘中加入砝码并移动游码，天平再次平衡时，所加砝码和游码的位置如图甲所示，则铝桶的质量为 g。
（2）砝码盒里剩有100g、50g、20g、10g、5g砝码各一个，为了称量90g的水，接下来的操作是： ，向铝桶中加水，直至天平再次平衡。
（3）在组装成如图乙所示的实验装置时，应先调节好图中 （A/B）的高度，这样做是为了保证 。
（4）正确组装好器材后，给水加热，当水温达到35℃时开始计时，每隔0.5min记录一次温度计的示数，并将数据记入表中。将铝桶中的水换成等质量的煤油，重复以上操作。①图丙是根据实验数据画出的水的温度随加热时间的变化图象，请在图丙中补画出煤油的温度随加热时间变化的图象。
加热时间/min
0
0.5
1.0
1.5
2.0
2.5
温度/℃
水
35
38
41
44
47
50
煤油
35
41
47
53
59
65
②由图象可知，质量相等的水和煤油升高相同的温度， 吸收的热量多。
③进一步分析图象发现：质量一定的水吸收的热量与升高温度的比值是相等的；质量相等的水和煤油，上述比值大小 （选填“相等”或“不相等”）。
28小明在“探究物体的动能大小跟哪些因素有关”的实验中，他用质量不同的两个钢球m和M（M的质量大于m），分别从不同的高度h和H（H＞h）静止开始滚下，观察木块B被撞击后移动的距离，实验过程如图1所示。
（1）小明通过观察木块B移动的距离长短，来判断小球动能的大小，这种研究方法是 （选填“控制变量法”或“转换法”）。若水平面绝对光滑，本实验将 （选填“能”或“不能”）达到探究目的。
（2）由图1甲、乙两图可得实验结论：物体的动能大小与 有关。
（3）小丽根据图1甲、丙两图得出结论：物体的动能大小与质量有关，她的看法是否正确？ （选填“正确”或“错误”），理由是： 。
（4）某同学用图2所示的方法探究动能的大小与速度的关系，他将相同质量的小球从不同高度（h2＞h1）由静止开始释放，通过观察木块在铁板和毛巾上滑行的距离来判断小球动能的大小，这种方法是 （选填“正确的”或“错误的”）。
29．某小组在“测定额定电压为2.5V的小灯泡的额定电功率”的实验中，电源电压保持不变，部分电路连接如图甲所示。
（1）请用笔画线表示导线将图甲所示电路连接完整，要求：滑动变阻器的滑片向左移动，电压表示数变大；
（2）正确连接电路后，闭合开关，调节滑动变阻器的滑片，使电压表的示数刚好为2.5V，电流表示数如图乙所示，小灯泡的额定功率为 W；
（3）实验结束后，该小组对测量结果进行误差分析，考虑到电压表中也有电流通过，该电路所测小灯泡的额定电功率与真实值相比 （选填“偏大”或“偏小”）。
30．采购员小明骑着摩托车外出采购食品。小明质量为70kg，摩托车质量为150kg。（g＝10N/kg）
（1）小明买食品时，将摩托车停在超市门前的水平地面上，摩托车与地面接触面积为150cm2，求摩托车对地面的压强。
（2）采购食品后，小明将80kg的食品装上车，在限速为80km/h的水平路面上以72km/h的速度匀速行驶50s，行驶时受到的阻力为总重力的0.1倍，若消耗的汽油完全燃烧放出1×106J的热量，求摩托车发动机的实际输出功率和效率。
31．我国从今年4月15日起，正式实施电动自行车新国标。李强购置了一辆符合新国标的电动车，其整车质量为50kg，最高速度为25km/h。g取10N/kg。试问：
（1）对蓄电池充电时，电能转化为 能；行驶时，电动机提供动力，其工作原理是 。
（2）当蓄电池的电全部耗完后，若充电功率为100W，充满电需要5h，不计能量损失，则充满电后蓄电池储存的电能为多少？
（3）蓄电池充满电后，其储存电能的75%用于车克服阻力做功，当质量为70kg的李强在水平路面上骑着车，以最高速度匀速电动行驶时，所受阻力为总重的140，则车最多能行驶多少小时？
（4）新国标对电动车的整车质量、最高速度都进行了限制，这样做主要是为了防止车的 较大，以减小行车危险。
32．如图所示是小明利用光敏电阻为居民楼门口设计的一种智能照明电路，L为“220V 22W”的照明灯，天暗时自动发光，天亮时自动熄灭，电磁铁A的线圈电阻忽略不计。控制电路中，电源电压为4.5V．R1为阻值18Ω的定值电阻。R2为光敏电阻，其阻值会随着光强的变化如下表所示。
光强E/cd
1
2
3
4
5
6
电阻R2/Ω
72
36
24
18
14.4
12
（1）灯L正常工作时，通过它的电流是多少？
（2）当光强为8cd时，灯会自动熄灭，此时R2阻值为多少？1分钟内R1上产生的热量为多少？
（3）小明想让光强为6cd时，灯就能自动熄灭，小明的方案是 。
参考答案与试题解析
一．选择题（共12小题，满分22分）
1．【解答】解：A、敲击瓶子时由于瓶子与水柱的振动而发出声音，不同的发声体，材料不同，声音的音色不同，故玻璃瓶换成铁瓶，音色会不同，故A错误；
B、用大小不同的力度敲击，振幅不同，响度不同，故B错误；
C、敲击瓶子时由于瓶子与水柱的振动而发出声音，由于水柱高度不同，瓶子振动的快慢不同，水柱最高的瓶子振动最慢，音调最低，故C正确；
D、敲击瓶子时由于瓶子与水柱的振动而发出声音，而不是只有水振动发声，由于水柱高度不同，瓶子振动的快慢不同，所以音调不同，故D错误。
故选：C。
2．【解答】解：酒精分子不断向四周扩散，能使人闻到酒精特殊的香味，这与酒精的分子不断运动有直接关系，而与其它分子的特性无关。
故选：C。
3．【解答】解：
A、壶口白气是水蒸气遇冷形成水滴，是液化，故A不符合题意；
B、湿手烘干是水变成的水蒸气，是汽化，故B符合题意；
C、草叶露珠是水蒸气遇冷形成水滴，是液化，故C不符合题意；
D、冰雪消融是由固态的冰变成水，是熔化，故D不符合题意。
故选：B。
4．【解答】解：
A、嫦娥5号探测器上升过程中与月球的位置发生了变化，以“嫦娥5号”为参照物，月球是运动的，故A正确；
B、嫦娥5号探测器上升过程中与地球的位置发生了变化，以“嫦娥5号”为参照物，地球是运动的，故B错误；
C、嫦娥5号探测器携带品带回地球过程中，以月壤样本与嫦娥5号探测器之间没有位置变化，以月壤样本为参照物，“嫦娥5号”是静止的，故C错误；
D、嫦娥5号探测器上升过程中与月球着陆器的位置发生了变化，以月球着陆器为参照物，“嫦娥5号”是运动的，故D错误。
故选：A。
5．【解答】解：A、人步行的速度在4km/h＝4×13.6m/s≈1.1m/s左右，接近1.2m/s。故A符合实际；
B、两个苹果的质量约300g，初中物理书的质量与此差不多，在300g左右。故B不符合实际；
C、人的体温在37℃左右，感觉舒适的温度在23℃左右。故C不符合实际；
D、电视机正常工作时的电流大约0.5A，电功率在P＝UI＝220V×0.5A＝110W左右。此选项不符合实际。
故选：A。
6．【解答】解：
A、增大MN的速度，则切割磁感线变快，通过R的电流会变大，故A正确；
B、该图是电磁感应现象，反映了发电机的原理，故B错误；
C、金属棒MN左、右运动时，做的是切割磁感线运动，故C正确；
D、由题知，金属棒MN在水平导轨abcd上无摩擦向右滑动时，金属棒MN中电流方向为从N流向M；由于感应电流的方向与导体运动的方向有关，若MN向左滑动，则感应电流的方向会相反，即电流方向为从M流向N，电阻R中电流方向为从c流向a，故D正确。
故选：B。
7．【解答】解：
甲图中两个气阀都关闭，活塞向上运动，所以为压缩冲程，是机械能转化为内能；
乙图中进气门打开，活塞向下运行，气缸容积增大，是吸气冲程；
丙图中排气门打开，活塞向上运动，气缸容积减小，是排气冲程；
丁图中两个气阀都关闭，火花塞点火，活塞向下运动，是做功冲程，此冲程将内能转化为机械能；
A、四个冲程的正确顺序是乙甲丁丙，故A错误；
B、甲图为压缩冲程，在该冲程中将机械能转化为内能，故B错误；
C、丙图为排气冲程，在做功冲程（即丁图冲程）存在化学能转化为内能的过程，故C错误；
D、丁图为做功冲程，此冲程将内能转化为机械能，故D正确。
故选：D。
8．【解答】解：学校内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，只有C正确。
故选：C。
9．【解答】解：用试电笔接触电路中的a、b、c、d四点时，只有测ab点时氖管发光，说明ab点与火线是接通的，c、d三点与火线间断开，所以故障可能是bc之间断路，即灯泡断路。
故选：B。
10．【解答】解：在甲图中，物体A、B在10N的水平拉力F1作用下，一起做匀速直线运动，因此，A、B都受到平衡力作用，而物体B在物体A上，一起做匀速直线运动，没有发生相对运动或相对运动的趋势，所以物体B不受摩擦力，即摩擦力为0；物体A受到的拉力和摩擦力是一对平衡力，即摩擦力大小等于拉力的大小，也为10N；
在乙图中，若将A、B紧靠着放在水平桌面上，接触的粗糙程度不变，压力也不变，因此摩擦力也不变，使它们一起匀速运动，因此推力与此时的摩擦力为一对平衡力，推力F2的大小也为10N，由于摩擦力的大小与压力以及接触面的粗糙程度有关，接触面的粗糙程度不变，A对地面的压力变为原来的一半，则A受到的摩擦力也会变为原来的一半，为5N。
故选：B。
11．【解答】解：凸透镜正对着太阳光，可在距凸透镜15cm处得到一个最小最亮的光斑，这个亮斑就是凸透镜的焦点，所以15厘米就是该凸透镜的焦距，这是利用平行光聚焦法测得了透镜的焦距。
现在的物距是20厘米，大于一倍焦距、小于二倍焦距，由凸透镜的成像规律可知，此时凸透镜成倒立放大的实像。
故选：A。
12．【解答】解：由电路图可知，电键S闭合时，电路为R1的简单电路，电压表测电源两端的电压U；
电键S断开时，R1与R2串联，电压表测R1两端的电压U1，
因电键S从断开到闭合，电压表V两次示数之比为3：4，
所以，U：U1＝4：3，
因串联电路中总电压等于各分电压之和，
所以，电键断开时，R1、R2两端的电压之比：
U1U-U1=34-3=31。
故选：B。
二．填空题（共11小题，满分25分）
13．【解答】解：
由图知：刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm，即此刻度尺的分度值为0.1cm；
圆左侧与5.00cm对齐，右侧与6.00cm对齐，所以圆的直径为d＝6.00cm﹣5.00cm＝1.00cm。
故答案为：0.1；1.00。
14．【解答】解：
由图知，电压表的量程为0～3V，分度值为0.1V，示数为0.6V；
故答案为：0.6。
15．【解答】解：
使用弹簧测力计前一定要进行零点校正，因为重力的方向是竖直向下的，所以校正时要在竖直方向上进行；
如图所示的弹簧测力计的量程是0～5N，一个大格表示的是1N，里面有5个小格，分度值为0.2N．弹簧测力计的示数＝3N+0.2N×3＝3.6N。
故答案为：0～5；竖直；3.6。
16．【解答】解：
（1）客机起飞时，乘客的下半身会随飞机向前加速，但乘客上身由于惯性，仍然保持原来的运动状态，所以乘客会向右仰，即会紧贴在座椅靠背上；
（2）客机座椅设计得很柔软，是在压力一定时，通过增大受力面积来减小座椅对乘客的压强；
（3）机翼的形状上凸下平，飞机起飞或滑行时，机翼上方的空气流速大、压强较小，机翼下方的空气流速小、压强大，所以机翼受到一个向上的压强差，从而产生向上的升力。
故答案为：惯性；压强；位置。
17．【解答】解：（1）由电路图可知，当开关S置于“1”档时，两电阻串联，电路电阻最大，电源电压一定，由P=U2R可知，电饭锅电功率最小，处于保温状态；
（2）当开关S置于“2”档时，R1被短路，只有R0接入电路，电路电阻最小，电饭锅电功率最大，处于加热状态，
此时电路中电流：
I=UR0=220V44Ω=5A；
通电1min电路产生的热量：
Q＝I2R0t＝（5A）2×44Ω×2×60s＝1.32×105J。
故答案为：保温；1.32×105。
18．【解答】解：
（1）水吸热的热量为
Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×5kg×（70℃﹣20℃）＝1.05×106J；
（2）太阳能可以从自然界里源源不断地得到，故太阳能属于可再生能源。
故答案为：1.05×106；可再生。
19．【解答】解：当秋千运动到最高点时，小华的动能全部转化为重力势能，小华的重力势能最大；
当小华运动到最高点时，动能全部转化为重力势能，处于瞬间静止状态，如果此时她受到的力全部消失，她将保持静止状态；
小华从秋千上跳下，小华由于受到竖直向下的重力，所以最终会落向地面。
故答案为：重力势能；保持静止；重力。
20．【解答】解：
（1）3000r/kW•h表示每消耗1kW•h，电能表转盘转3000r，
电能表转盘转300r消耗的电能：
W=3003000kW•h＝0.1kW•h。
则电壶的电功率：
P=Wt=0.1kW⋅h460h=1.5kW＝1500W。
（2）由P=Wt得，节能灯的工作时间：
t′=WP'=0.1kW⋅h0.02kW=5h。
故答案为：0.1；1500；5。
21．【解答】解：（1）当光从空气斜射到水面时，同时会发生反射和折射现象，其中P1点形成的原因是光的反射，A点形成的原因是光的折射，如图所示：
由于光反射和折射时，反射角等于入射角，折射角小于入射角，现保持入射点O的位置不变，欲使亮点P1下移至P2处，则反射角增大，根据反射角等于入射角，则应使入射光线绕着O点沿逆时针方向转动。（图中红色光线标注）。
（2）当入射光线绕着O点沿逆时针方向转动时，入射角增大，折射角随着入射角的增大而变大，因此同时观察到折射点由A点可能会移到C点。
（3）若保持入射光线不变，欲使亮点A左移至B点，应使水面上升，在水面变化过程中，折射角不变，如图所示：
故答案为：反射；逆时针；C；上升；不变。
22．【解答】解：由电路图可知，当S1、S2都闭合时，R1、R2并联，电路中的电阻最小，由P=U2R可知，电烤箱的电功率较大，据此确定电烤箱为高温挡；
开关S1闭合、S2断开时，电路为R1的基本电路，电路的电阻较大，由P=U2R可知，电烤箱的电功率较小，据此确定电烤箱为低温挡；
（1）电烤箱低温挡正常工作12min消耗的电能：
W＝P低t＝500×10﹣3kW×1260h＝0.1kW•h；
（2）由P=U2R可得，R1的阻值：
R1=U2P低=(220V)2500W=96.8Ω，
R2的功率：P2＝P高﹣P低＝1500W﹣500W＝1000W，
R2的阻值：
R2=U2P2=(220V)21000W=48.4Ω；
（3）因R1＞R2，而R1和R2为长度和材料均相同的电热丝，则R1的横截面积比R2小。
故答案为：0.1；48.4；小。
23．【解答】解：由电路图可知，R1和R2并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测R1支路的电流；
因为并联电路中干路电流等于各支路电流之和，所以电流表A1的大于A2的示数，
则电流表A1的量程为0～3A，分度值为0.1A，示数为1.5A，即：I＝1.5A，
电流表A2的量程为0～0.6A，分度值为0.02A，示数为0.3A，即：I1＝0.3A，
则通过R2的电流：
I2＝I﹣I1＝1.5A﹣0.3A＝1.2A，
因为并联电路中各支路两端的电压相等，
所以根据欧姆定律可得，R1电阻：
R1=UI1=6V0.3A=20Ω；
此时R2的电功率：
P2＝UI2＝6V×1.2A＝7.2W；
若将变阻器滑片P向右移动，本支路的电阻变大，由于电源电压不变，故R1中电流不变，R2中电流减小，则总电流减小；即A1示数变小，A2示数不变。
故答案为：20；7.2；变小；不变。
三．作图题（共9小题，满分31分）
24．【解答】解：球静止在杆的底端，即小球处于平衡状态，受平衡力作用。在竖直方向上，小球受到竖直向下的重力，根据二力平衡的条件可知，必然有一个力来平衡这个重力，所以可以确定杆子给小球一个竖直向上的支持力。如图所示：
25．【解答】解：
因入射光线与水平面成20°，而反射光线是竖直向下的，所以入射光线与反射光线的夹角为20°+90°＝110°，则反射角为55°；
因法线将入射光线与反射光线的夹角平分，可确定法线的位置，然后作法线的垂线就可确定平面镜的位置，如图所示：
26．【解答】解：在磁体的外部磁感线从N极出来，回到S极，所以螺线管的左端为N极，右端为S极，根据安培定则可知，电源的左端为正极；根据磁极间的相互作用规律可知，小磁针的左端为N极，右端为S极，如图所示：
27．【解答】解：（1）天平再次平衡时，所加砝码和游码的位置如图甲所示，标尺的分度值为0.2g，游码对应的刻度值为3.6g，则铝桶的质量为：20g+3g+0.6g＝23.6g。
（2）根据砝码盒里剩有的砝码结合游码对应的刻度值为3.6g，为了称量90g的水（铝桶和水的总质量为：90g+23.6g＝113.6g），从右盘中取下20g的砝码，再将100g和10g的砝码放入砝码盘中，游码位置不动，直至天平再次平衡；
（3）先调节好图中B的高度（放上石棉网，再将容器置于石棉网，再调整温度计的位置），这样做是为了保证用酒精灯外焰加热；
（4）①根据表中数据，画出煤油的温度随加热时间变化的图象，如下图红线所示：
②由图象可知，质量相等的水和煤油升高相同的温度，水加热时间长，故水吸收的热量多。
③使用相同的酒精灯通过加热时间的长短来比较吸热多少；
水和煤油的温度随时间的变化图象为过原点的直线，即质量一定的水（煤油）吸收的热量与升高温度的比值是定值，因质量相等的水和煤油升高相同的温度，水吸收的热量多，即质量相等的水和煤油，上述比值大小不相等。
故答案为：（1）23.6g；（2）从右盘中取下20g的砝码，再将100g和10g的砝码放入砝码盘中，游码位置不动；（3）B；用酒精灯的外焰加热；（4）①如上所示；②水；③不相等。
28．【解答】解：（1）实验中通过观察木块B移动的距离长短，来判断小球动能的大小，这里用到的物理学研究问题的方法是转换法；
若水平面绝对光滑，则木块运动时不受摩擦力作用，撞击后将保持匀速直线运动，不能通过木块移动的距离长短来判断小球动能的大小，所以本实验将不能达到探究目的。
（2）甲、乙两图中小球的质量一定，初始高度不同，到达水平面时的速度不同，对木块做功多少不同，故可以得出结论：物体的动能大小与速度有关。
（3）小丽的看法是错误的，因为要探究动能与质量的关系，需要保证小球的速度不变，甲、丙两图中小球下落的高度不同，则到达水平面的速度不同，故不能得出动能大小与质量的关系。
（4）图2所示的方法探究动能的大小与速度的关系，应改变小球撞击木块前的速度，控制其它因素相同，而实验中没有控制水平面的粗糙程度相同，故错误的。
故答案为：（1）转换法；不能；（2）速度；（3）错误；没有控制速度一定；（4）错误的。
29．【解答】解：（1）滑动变阻器滑片P向左滑动时，电压表示数变大，则根据欧姆定律可知，电流表示数也增大，即电路的总电阻变小，滑动变阻器电阻变小，故变阻器左下接线柱连入电路中，如下所示：
；
（2）排除故障后，闭合开关，移动滑片P让电压表的示数为2.5V，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.36A，则灯泡的额定功率为：P＝UI＝2.5V×0.36A＝0.9W；
（3）由图知，电压表与小灯泡并联，所测电压较准确，而电流表测通过小灯泡和电压表的电流，所测电流偏大，由P＝IU可知所测小灯泡的额定功率与真实值相比偏大。
故答案为：（1）如图；（2）0.9；（3）偏大。
30．【解答】解：（1）摩托车的重力为：
G车＝m车g＝150kg×10N/kg＝1500N；
将摩托车停在超市门前的水平地面上时，摩托车对地面的压力：F＝G车＝1500N；
所以摩托车对地面的压强为：p=FS=1500N150×10-4m2=1×105Pa；
（2）摩托车、人、货物的总重力为：
G＝（m人+m车+m货）g＝（70kg+150kg+80kg）×10N/kg＝3000N；
行驶时受到的阻力为：
f＝0.1G＝0.1×3000N＝300N；
摩托车匀速行驶的速度v＝72km/h＝20m/s，此时牵引力与阻力是一对平衡力，大小相等，
则有：F＝f＝300N，
摩托车发动机的实际输出功率为：
P＝Fv＝300N×20m/s＝6000W；
摩托车输出的功为：
W＝Pt＝6000W×50s＝3×105J；
摩托车发动机的效率为：
η=WQ放×100%=3×105J1×106J×100%＝30%。
答：（1）摩托车对地面的压强为1×105Pa。
（2）摩托车发动机的实际输出功率为6000W；摩托车发动机的效率为30%。
31．【解答】解：（1）对电池充电时，消耗了电能，获得了化学能，是将电能转化为化学能。
电动机的工作原理是通电线圈在磁场中受力转动。
（2）充满电需要的时间t＝5h＝1.8×104s，
充满电后蓄电池储存的电能：
W电＝Pt＝100W×1.8×104s＝1.8×106J。
（3）由题意知，克服阻力做的功：
W＝ηW电＝75%×1.8×106J＝1.35×106J。
人和车的总重力：
G总＝（m车+m人）g＝（50kg+70kg）×10N/kg＝1200N，
电动车在水平路面行驶受的阻力：f=140G总=140×1200N＝30N，
由W＝fs得，电动车行驶的路程：
s=Wf=1.35×106J30N=4.5×104m＝45km，
由v=st得，电动车最多能行驶的时间：
t=sv=45km25km/h=1.8h。
（4）由于物体的质量越大，速度越大，具有的动能越大，因此，新国标对电动车的整车质量、最高速度进行限制，主要是为了防止车的动能较大，以减小行车危险。
故答案为：（1）化学；通电线圈在磁场中受力转动；
（2）充满电后蓄电池储存的电能为1.8×106J；
（3）车最多能行驶1.8小时；
（4）动能。
32．【解答】解：（1）由P＝UI可得，灯L正常工作时通过的电流：
IL=PLUL=22W220V=0.1A；
（2）根据表格数据知光强与阻值的乘积为一定值，即：1cd×72Ω＝2cd×36Ω＝3cd×24Ω＝4cd×18Ω＝…＝6cd×12Ω＝72cd•Ω，
当光强为8cd时R2的阻值为：R2=72cd⋅Ω8cd=9Ω；
此时电路的电流为：I=UR1+R2=4.5V18Ω+9Ω=16A，
1分钟内R1上产生的热量为：
Q＝I2R1t=(16A)2×18Ω×60s＝30J；
（3）小明想让光强为6cd时，即光强小时，灯就能自动熄灭，此时光敏电阻R2的阻值增大，电路的电流减小，所以可以减小 R1 的阻值或增加电源电压，才能使电路的电流保持不变。
故答案为：（1）灯L正常工作时，通过它的电流是0.1A；
（2）当光强为8cd时，灯会自动熄灭，此时R2阻值为9Ω，1分钟内R1上产生的热量为30J；
（3）减小 R1 的阻值或增加电源电压。
2021年江苏省镇江市中考物理模拟卷
一．选择题（共12小题，满分22分）
1．如图所示，小明在8个相同的玻璃瓶中装入不同高度的水，制作了一个“水瓶琴”，下列说法正确的是（ ）
A．将玻璃瓶换成铁瓶，音色相同
B．用不同力度敲击，声音的响度相同
C．敲击瓶子，水柱最高的瓶子振动最慢，音调最低
D．敲击瓶子时，只有水振动发声，由于水柱高度不同，瓶子振动的快慢不同，所以音调不同
2．为了生命安全，敬请文明驾驶。交警在查“酒驾”时，先请司机打开车窗，若闻到酒精气味，则要求司机必须接受酒精含量的测试。交警能闻到酒精气味是因为酒精（ ）
A．分子间有空隙
B．分子很小
C．分子在不停地做无规则运动
D．分子可分
3．如图所示，常见的物态变化现象，属于汽化的是（ ）
A． 壶口白气 B． 湿手烘干
C． 草叶露珠 D． 冰雪消融
4．嫦娥5号探测器在月球完成土壤采样之后，以月球着陆器作为平台起飞返回，将样品带回地球，如图所示，对于上升过程，下列说法正确的是（ ）
A．以“嫦娥5号”为参照物，月球是运动的
B．以“嫦娥5号”为参照物，地球是静止的
C．以月壤样本为参照物，“嫦娥5号”是运动的
D．以月球着陆器为参照物，“嫦娥5号”是静止的
5．生活中经常对一些物理量进行估测，下列数值最接近实际情况的是（ ）
A．人步行的速度约为1.2m/s
B．一本初中物理书的质量约为600g
C．人体感觉舒适的环境温度约为40℃
D．电视机正常工作时的电功率约为1000W
6．如图所示，×表示磁场方向垂直纸面向里，金属棒MN在水平导轨abcd上无摩擦向右滑动时，金属棒MN中电流方向为：从N流向M．则下列说法不正确的是（ ）
A．增大MN的速度，通过R的电流会变大
B．该图反映了电动机原理
C．MN左、右运动时，切割了磁感线
D．若MN向左滑动，电阻R中电流方向为：从c流向a
7．如图所示为内燃机四冲程工作示意图，下列说法正确的是（ ）
A．一个工作循环的正确顺序是：甲乙丙丁
B．甲图冲程能获得动力
C．丙图冲程存在化学能转化为内能的过程
D．丁图冲程存在内能转化为机械能的过程
8．新冠病毒疫情防控期间，为了严格控制区分外来车辆出入学校，我校装备了如图所示的门禁系统，内部车辆可以被自动识别横杆启动，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，下列最接近内部电路的（ ）
A． B．
C． D．
9．家里一盏电灯突然熄灭，用测电笔分别测试电路中的a、b、c、d四点（如图所示），只有测ab两点时氖管发光，若电路中只有一处故障，则故障可能是（ ）
A．灯泡L短路 B．灯泡L断路
C．开关S接触不良 D．导线cd断路
10．如图甲所示，完全相同的木块A和B叠放在水平桌面上，在10N水平拉力F1的作用下，A、B一起做匀速直线运动；如图乙所示，将 A、B紧靠着放在同一水平桌面上，用水平力F2推A使它们一起做匀速直线运动，甲、乙两种情况中，A受到的摩擦力分别是（ ）
A．10N、0N B．10N、5N C．10N、10N D．0N、5N
11．把凸透镜正对着太阳，可在距凸透镜15cm处得到一个最小、最亮的光斑。若将某物体放在此凸透镜前20cm处，在凸透镜的另外一侧，调节光屏位置，可得到一个（ ）
A．倒立、放大的实像 B．倒立、缩小的实像
C．正立、放大的实像 D．正立、放大的虚像
12．在如图所示的电路中，电源电压保持不变。若开关S从断开到闭合，电压表两次示数之比为3：4，则开关断开时，R1、R2两端的电压之比为（ ）
A．1：3 B．3：1 C．3：4 D．4：3
二．填空题（共11小题，满分25分）
13．如图所示，所使用的刻度尺的分度值为 cm，被测圆的直径为 cm。
14．如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个盐水电池。观察电压表的接线和指针偏转可知盐水电池的电压为 V。
15．如图是“用弹簧测力计测物体重力”的实验，该测力计量程为 牛，实验前弹簧测力计应沿 方向进行调零，此时示数为 牛。
16．我国拥有完全自主知识产权的大型民用客机。客机起飞时，乘客上身会紧贴在座椅靠背上，是因为乘客具有 ；客机座椅设计得很柔软，是为了减小 ；机翼被设计成“上凸下平”的形状，是利用流体压强的特点即：流速大的 压强小，才获得的升力。
17．有一种电热水壶有“烧水”和“保温”两个挡，如图所示是其内部简化电路图，已知R0＝44Ω，R1＝1056Ω，当S接1时，电热水壶处于 （选填“烧水”和“保温”）挡，当S接2时，通电2min该电热水壶产生的热量是 J。
18．太阳能热水器可将5kg的水从20℃加热到70℃，水吸收 J的热量（c水＝4.2×103J/（kg•℃））。太阳能属于 能源。（填“可再生”或“不可再生”）。
19．小华荡秋千，当秋千荡到最高点时，小华的 （选填“动能、重力势能或弹性势能”）最大，若此时小华所受到的力全部消失，则她将 。荡秋千完毕，小华从秋千上跳下，最终落向地面是由于受到 的作用。
20．某水电壶工作4min，使图所示电能表的转盘转过300r，则电水壶消耗的电能为 kW•h，电壶电功率为 W，这些电能可供一只“220V 20W”的节能灯正常工作 h
21．如图所示，小明在水槽右侧竖直放置一个光屏，用激光笔照射水面，在水槽底部出现一个亮点A，同时在光屏上出现了一个亮点P1，其中P1点形成的原因是光的 （选填“反射”或“折射”）。欲使亮点P1下移至P2处，应使入射光线绕着入射点O沿 （选填“顺时针”或“逆时针”）方向转动，同时观察到另一亮点由A点可能会移到 点（选填“B”或“C）”。若保持入射光线不变，欲使亮点A左移至B点，应使水面 填（选填“上升”或“下降”），在水面变化过程中，折射角 （选填“增大”、“不变”或“减小”）。
22．某电烤箱内部简化电路如图所示，R1和R2为长度和材料均相同的电热丝，铭牌上的部分参数如表所示。该电烤箱处于低温挡时，正常工作12min所消耗的电能为 kW⋅h，R2的阻值为 Ω，R1的横截面积比R2的 。
电烤箱参数表
额定电压
220V
额定
功率
高温挡
1500W
低温挡
500W
23．如图甲所示电路，电源电压不变，闭合开关S，将滑动变阻器滑片P移到某一位置时，电压表示数为6V，两块电流表指针的位置均如图乙所示，则R1电阻是 Ω，此时R2的电功率为 W；若将变阻器滑片P向右移动，A1的示数将 ，A2的示数将 （以上两空选填“变大”、“变小”或“不变”）。
三．作图题（共9小题，满分31分）
24．如图所示是一辆静止在水平面上的小车，在其支架的杆上固定一个质量为m的小球，作出杆对小球作用力。
25．利用一块平面镜使图中的一束光竖直射入井中，在图中画出平面镜的位置。
26．根据通电螺线管的磁感线方向，在括号里分别标注出电源的“+”“﹣”极和静止的小磁针的“N”“S”极。
27．在“探究不同物质吸热升温的现象”时，用同一套器材分别加热质量相等的水和煤油，每隔一定的时间记录水和煤油升高的温度。
（1）调节好天平后，将薄壁铝桶放在天平左盘中，在右盘中加入砝码并移动游码，天平再次平衡时，所加砝码和游码的位置如图甲所示，则铝桶的质量为 g。
（2）砝码盒里剩有100g、50g、20g、10g、5g砝码各一个，为了称量90g的水，接下来的操作是： ，向铝桶中加水，直至天平再次平衡。
（3）在组装成如图乙所示的实验装置时，应先调节好图中 （A/B）的高度，这样做是为了保证 。
（4）正确组装好器材后，给水加热，当水温达到35℃时开始计时，每隔0.5min记录一次温度计的示数，并将数据记入表中。将铝桶中的水换成等质量的煤油，重复以上操作。①图丙是根据实验数据画出的水的温度随加热时间的变化图象，请在图丙中补画出煤油的温度随加热时间变化的图象。
加热时间/min
0
0.5
1.0
1.5
2.0
2.5
温度/℃
水
35
38
41
44
47
50
煤油
35
41
47
53
59
65
②由图象可知，质量相等的水和煤油升高相同的温度， 吸收的热量多。
③进一步分析图象发现：质量一定的水吸收的热量与升高温度的比值是相等的；质量相等的水和煤油，上述比值大小 （选填“相等”或“不相等”）。
28小明在“探究物体的动能大小跟哪些因素有关”的实验中，他用质量不同的两个钢球m和M（M的质量大于m），分别从不同的高度h和H（H＞h）静止开始滚下，观察木块B被撞击后移动的距离，实验过程如图1所示。
（1）小明通过观察木块B移动的距离长短，来判断小球动能的大小，这种研究方法是 （选填“控制变量法”或“转换法”）。若水平面绝对光滑，本实验将 （选填“能”或“不能”）达到探究目的。
（2）由图1甲、乙两图可得实验结论：物体的动能大小与 有关。
（3）小丽根据图1甲、丙两图得出结论：物体的动能大小与质量有关，她的看法是否正确？ （选填“正确”或“错误”），理由是： 。
（4）某同学用图2所示的方法探究动能的大小与速度的关系，他将相同质量的小球从不同高度（h2＞h1）由静止开始释放，通过观察木块在铁板和毛巾上滑行的距离来判断小球动能的大小，这种方法是 （选填“正确的”或“错误的”）。
29．某小组在“测定额定电压为2.5V的小灯泡的额定电功率”的实验中，电源电压保持不变，部分电路连接如图甲所示。
（1）请用笔画线表示导线将图甲所示电路连接完整，要求：滑动变阻器的滑片向左移动，电压表示数变大；
（2）正确连接电路后，闭合开关，调节滑动变阻器的滑片，使电压表的示数刚好为2.5V，电流表示数如图乙所示，小灯泡的额定功率为 W；
（3）实验结束后，该小组对测量结果进行误差分析，考虑到电压表中也有电流通过，该电路所测小灯泡的额定电功率与真实值相比 （选填“偏大”或“偏小”）。
30．采购员小明骑着摩托车外出采购食品。小明质量为70kg，摩托车质量为150kg。（g＝10N/kg）
（1）小明买食品时，将摩托车停在超市门前的水平地面上，摩托车与地面接触面积为150cm2，求摩托车对地面的压强。
（2）采购食品后，小明将80kg的食品装上车，在限速为80km/h的水平路面上以72km/h的速度匀速行驶50s，行驶时受到的阻力为总重力的0.1倍，若消耗的汽油完全燃烧放出1×106J的热量，求摩托车发动机的实际输出功率和效率。
31．我国从今年4月15日起，正式实施电动自行车新国标。李强购置了一辆符合新国标的电动车，其整车质量为50kg，最高速度为25km/h。g取10N/kg。试问：
（1）对蓄电池充电时，电能转化为 能；行驶时，电动机提供动力，其工作原理是 。
（2）当蓄电池的电全部耗完后，若充电功率为100W，充满电需要5h，不计能量损失，则充满电后蓄电池储存的电能为多少？
（3）蓄电池充满电后，其储存电能的75%用于车克服阻力做功，当质量为70kg的李强在水平路面上骑着车，以最高速度匀速电动行驶时，所受阻力为总重的140，则车最多能行驶多少小时？
（4）新国标对电动车的整车质量、最高速度都进行了限制，这样做主要是为了防止车的 较大，以减小行车危险。
32．如图所示是小明利用光敏电阻为居民楼门口设计的一种智能照明电路，L为“220V 22W”的照明灯，天暗时自动发光，天亮时自动熄灭，电磁铁A的线圈电阻忽略不计。控制电路中，电源电压为4.5V．R1为阻值18Ω的定值电阻。R2为光敏电阻，其阻值会随着光强的变化如下表所示。
光强E/cd
1
2
3
4
5
6
电阻R2/Ω
72
36
24
18
14.4
12
（1）灯L正常工作时，通过它的电流是多少？
（2）当光强为8cd时，灯会自动熄灭，此时R2阻值为多少？1分钟内R1上产生的热量为多少？
（3）小明想让光强为6cd时，灯就能自动熄灭，小明的方案是 。
参考答案与试题解析
一．选择题（共12小题，满分22分）
1．【解答】解：A、敲击瓶子时由于瓶子与水柱的振动而发出声音，不同的发声体，材料不同，声音的音色不同，故玻璃瓶换成铁瓶，音色会不同，故A错误；
B、用大小不同的力度敲击，振幅不同，响度不同，故B错误；
C、敲击瓶子时由于瓶子与水柱的振动而发出声音，由于水柱高度不同，瓶子振动的快慢不同，水柱最高的瓶子振动最慢，音调最低，故C正确；
D、敲击瓶子时由于瓶子与水柱的振动而发出声音，而不是只有水振动发声，由于水柱高度不同，瓶子振动的快慢不同，所以音调不同，故D错误。
故选：C。
2．【解答】解：酒精分子不断向四周扩散，能使人闻到酒精特殊的香味，这与酒精的分子不断运动有直接关系，而与其它分子的特性无关。
故选：C。
3．【解答】解：
A、壶口白气是水蒸气遇冷形成水滴，是液化，故A不符合题意；
B、湿手烘干是水变成的水蒸气，是汽化，故B符合题意；
C、草叶露珠是水蒸气遇冷形成水滴，是液化，故C不符合题意；
D、冰雪消融是由固态的冰变成水，是熔化，故D不符合题意。
故选：B。
4．【解答】解：
A、嫦娥5号探测器上升过程中与月球的位置发生了变化，以“嫦娥5号”为参照物，月球是运动的，故A正确；
B、嫦娥5号探测器上升过程中与地球的位置发生了变化，以“嫦娥5号”为参照物，地球是运动的，故B错误；
C、嫦娥5号探测器携带品带回地球过程中，以月壤样本与嫦娥5号探测器之间没有位置变化，以月壤样本为参照物，“嫦娥5号”是静止的，故C错误；
D、嫦娥5号探测器上升过程中与月球着陆器的位置发生了变化，以月球着陆器为参照物，“嫦娥5号”是运动的，故D错误。
故选：A。
5．【解答】解：A、人步行的速度在4km/h＝4×13.6m/s≈1.1m/s左右，接近1.2m/s。故A符合实际；
B、两个苹果的质量约300g，初中物理书的质量与此差不多，在300g左右。故B不符合实际；
C、人的体温在37℃左右，感觉舒适的温度在23℃左右。故C不符合实际；
D、电视机正常工作时的电流大约0.5A，电功率在P＝UI＝220V×0.5A＝110W左右。此选项不符合实际。
故选：A。
6．【解答】解：
A、增大MN的速度，则切割磁感线变快，通过R的电流会变大，故A正确；
B、该图是电磁感应现象，反映了发电机的原理，故B错误；
C、金属棒MN左、右运动时，做的是切割磁感线运动，故C正确；
D、由题知，金属棒MN在水平导轨abcd上无摩擦向右滑动时，金属棒MN中电流方向为从N流向M；由于感应电流的方向与导体运动的方向有关，若MN向左滑动，则感应电流的方向会相反，即电流方向为从M流向N，电阻R中电流方向为从c流向a，故D正确。
故选：B。
7．【解答】解：
甲图中两个气阀都关闭，活塞向上运动，所以为压缩冲程，是机械能转化为内能；
乙图中进气门打开，活塞向下运行，气缸容积增大，是吸气冲程；
丙图中排气门打开，活塞向上运动，气缸容积减小，是排气冲程；
丁图中两个气阀都关闭，火花塞点火，活塞向下运动，是做功冲程，此冲程将内能转化为机械能；
A、四个冲程的正确顺序是乙甲丁丙，故A错误；
B、甲图为压缩冲程，在该冲程中将机械能转化为内能，故B错误；
C、丙图为排气冲程，在做功冲程（即丁图冲程）存在化学能转化为内能的过程，故C错误；
D、丁图为做功冲程，此冲程将内能转化为机械能，故D正确。
故选：D。
8．【解答】解：学校内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，只有C正确。
故选：C。
9．【解答】解：用试电笔接触电路中的a、b、c、d四点时，只有测ab点时氖管发光，说明ab点与火线是接通的，c、d三点与火线间断开，所以故障可能是bc之间断路，即灯泡断路。
故选：B。
10．【解答】解：在甲图中，物体A、B在10N的水平拉力F1作用下，一起做匀速直线运动，因此，A、B都受到平衡力作用，而物体B在物体A上，一起做匀速直线运动，没有发生相对运动或相对运动的趋势，所以物体B不受摩擦力，即摩擦力为0；物体A受到的拉力和摩擦力是一对平衡力，即摩擦力大小等于拉力的大小，也为10N；
在乙图中，若将A、B紧靠着放在水平桌面上，接触的粗糙程度不变，压力也不变，因此摩擦力也不变，使它们一起匀速运动，因此推力与此时的摩擦力为一对平衡力，推力F2的大小也为10N，由于摩擦力的大小与压力以及接触面的粗糙程度有关，接触面的粗糙程度不变，A对地面的压力变为原来的一半，则A受到的摩擦力也会变为原来的一半，为5N。
故选：B。
11．【解答】解：凸透镜正对着太阳光，可在距凸透镜15cm处得到一个最小最亮的光斑，这个亮斑就是凸透镜的焦点，所以15厘米就是该凸透镜的焦距，这是利用平行光聚焦法测得了透镜的焦距。
现在的物距是20厘米，大于一倍焦距、小于二倍焦距，由凸透镜的成像规律可知，此时凸透镜成倒立放大的实像。
故选：A。
12．【解答】解：由电路图可知，电键S闭合时，电路为R1的简单电路，电压表测电源两端的电压U；
电键S断开时，R1与R2串联，电压表测R1两端的电压U1，
因电键S从断开到闭合，电压表V两次示数之比为3：4，
所以，U：U1＝4：3，
因串联电路中总电压等于各分电压之和，
所以，电键断开时，R1、R2两端的电压之比：
U1U-U1=34-3=31。
故选：B。
二．填空题（共11小题，满分25分）
13．【解答】解：
由图知：刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm，即此刻度尺的分度值为0.1cm；
圆左侧与5.00cm对齐，右侧与6.00cm对齐，所以圆的直径为d＝6.00cm﹣5.00cm＝1.00cm。
故答案为：0.1；1.00。
14．【解答】解：
由图知，电压表的量程为0～3V，分度值为0.1V，示数为0.6V；
故答案为：0.6。
15．【解答】解：
使用弹簧测力计前一定要进行零点校正，因为重力的方向是竖直向下的，所以校正时要在竖直方向上进行；
如图所示的弹簧测力计的量程是0～5N，一个大格表示的是1N，里面有5个小格，分度值为0.2N．弹簧测力计的示数＝3N+0.2N×3＝3.6N。
故答案为：0～5；竖直；3.6。
16．【解答】解：
（1）客机起飞时，乘客的下半身会随飞机向前加速，但乘客上身由于惯性，仍然保持原来的运动状态，所以乘客会向右仰，即会紧贴在座椅靠背上；
（2）客机座椅设计得很柔软，是在压力一定时，通过增大受力面积来减小座椅对乘客的压强；
（3）机翼的形状上凸下平，飞机起飞或滑行时，机翼上方的空气流速大、压强较小，机翼下方的空气流速小、压强大，所以机翼受到一个向上的压强差，从而产生向上的升力。
故答案为：惯性；压强；位置。
17．【解答】解：（1）由电路图可知，当开关S置于“1”档时，两电阻串联，电路电阻最大，电源电压一定，由P=U2R可知，电饭锅电功率最小，处于保温状态；
（2）当开关S置于“2”档时，R1被短路，只有R0接入电路，电路电阻最小，电饭锅电功率最大，处于加热状态，
此时电路中电流：
I=UR0=220V44Ω=5A；
通电1min电路产生的热量：
Q＝I2R0t＝（5A）2×44Ω×2×60s＝1.32×105J。
故答案为：保温；1.32×105。
18．【解答】解：
（1）水吸热的热量为
Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×5kg×（70℃﹣20℃）＝1.05×106J；
（2）太阳能可以从自然界里源源不断地得到，故太阳能属于可再生能源。
故答案为：1.05×106；可再生。
19．【解答】解：当秋千运动到最高点时，小华的动能全部转化为重力势能，小华的重力势能最大；
当小华运动到最高点时，动能全部转化为重力势能，处于瞬间静止状态，如果此时她受到的力全部消失，她将保持静止状态；
小华从秋千上跳下，小华由于受到竖直向下的重力，所以最终会落向地面。
故答案为：重力势能；保持静止；重力。
20．【解答】解：
（1）3000r/kW•h表示每消耗1kW•h，电能表转盘转3000r，
电能表转盘转300r消耗的电能：
W=3003000kW•h＝0.1kW•h。
则电壶的电功率：
P=Wt=0.1kW⋅h460h=1.5kW＝1500W。
（2）由P=Wt得，节能灯的工作时间：
t′=WP'=0.1kW⋅h0.02kW=5h。
故答案为：0.1；1500；5。
21．【解答】解：（1）当光从空气斜射到水面时，同时会发生反射和折射现象，其中P1点形成的原因是光的反射，A点形成的原因是光的折射，如图所示：
由于光反射和折射时，反射角等于入射角，折射角小于入射角，现保持入射点O的位置不变，欲使亮点P1下移至P2处，则反射角增大，根据反射角等于入射角，则应使入射光线绕着O点沿逆时针方向转动。（图中红色光线标注）。
（2）当入射光线绕着O点沿逆时针方向转动时，入射角增大，折射角随着入射角的增大而变大，因此同时观察到折射点由A点可能会移到C点。
（3）若保持入射光线不变，欲使亮点A左移至B点，应使水面上升，在水面变化过程中，折射角不变，如图所示：
故答案为：反射；逆时针；C；上升；不变。
22．【解答】解：由电路图可知，当S1、S2都闭合时，R1、R2并联，电路中的电阻最小，由P=U2R可知，电烤箱的电功率较大，据此确定电烤箱为高温挡；
开关S1闭合、S2断开时，电路为R1的基本电路，电路的电阻较大，由P=U2R可知，电烤箱的电功率较小，据此确定电烤箱为低温挡；
（1）电烤箱低温挡正常工作12min消耗的电能：
W＝P低t＝500×10﹣3kW×1260h＝0.1kW•h；
（2）由P=U2R可得，R1的阻值：
R1=U2P低=(220V)2500W=96.8Ω，
R2的功率：P2＝P高﹣P低＝1500W﹣500W＝1000W，
R2的阻值：
R2=U2P2=(220V)21000W=48.4Ω；
（3）因R1＞R2，而R1和R2为长度和材料均相同的电热丝，则R1的横截面积比R2小。
故答案为：0.1；48.4；小。
23．【解答】解：由电路图可知，R1和R2并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测R1支路的电流；
因为并联电路中干路电流等于各支路电流之和，所以电流表A1的大于A2的示数，
则电流表A1的量程为0～3A，分度值为0.1A，示数为1.5A，即：I＝1.5A，
电流表A2的量程为0～0.6A，分度值为0.02A，示数为0.3A，即：I1＝0.3A，
则通过R2的电流：
I2＝I﹣I1＝1.5A﹣0.3A＝1.2A，
因为并联电路中各支路两端的电压相等，
所以根据欧姆定律可得，R1电阻：
R1=UI1=6V0.3A=20Ω；
此时R2的电功率：
P2＝UI2＝6V×1.2A＝7.2W；
若将变阻器滑片P向右移动，本支路的电阻变大，由于电源电压不变，故R1中电流不变，R2中电流减小，则总电流减小；即A1示数变小，A2示数不变。
故答案为：20；7.2；变小；不变。
三．作图题（共9小题，满分31分）
24．【解答】解：球静止在杆的底端，即小球处于平衡状态，受平衡力作用。在竖直方向上，小球受到竖直向下的重力，根据二力平衡的条件可知，必然有一个力来平衡这个重力，所以可以确定杆子给小球一个竖直向上的支持力。如图所示：
25．【解答】解：
因入射光线与水平面成20°，而反射光线是竖直向下的，所以入射光线与反射光线的夹角为20°+90°＝110°，则反射角为55°；
因法线将入射光线与反射光线的夹角平分，可确定法线的位置，然后作法线的垂线就可确定平面镜的位置，如图所示：
26．【解答】解：在磁体的外部磁感线从N极出来，回到S极，所以螺线管的左端为N极，右端为S极，根据安培定则可知，电源的左端为正极；根据磁极间的相互作用规律可知，小磁针的左端为N极，右端为S极，如图所示：
27．【解答】解：（1）天平再次平衡时，所加砝码和游码的位置如图甲所示，标尺的分度值为0.2g，游码对应的刻度值为3.6g，则铝桶的质量为：20g+3g+0.6g＝23.6g。
（2）根据砝码盒里剩有的砝码结合游码对应的刻度值为3.6g，为了称量90g的水（铝桶和水的总质量为：90g+23.6g＝113.6g），从右盘中取下20g的砝码，再将100g和10g的砝码放入砝码盘中，游码位置不动，直至天平再次平衡；
（3）先调节好图中B的高度（放上石棉网，再将容器置于石棉网，再调整温度计的位置），这样做是为了保证用酒精灯外焰加热；
（4）①根据表中数据，画出煤油的温度随加热时间变化的图象，如下图红线所示：
②由图象可知，质量相等的水和煤油升高相同的温度，水加热时间长，故水吸收的热量多。
③使用相同的酒精灯通过加热时间的长短来比较吸热多少；
水和煤油的温度随时间的变化图象为过原点的直线，即质量一定的水（煤油）吸收的热量与升高温度的比值是定值，因质量相等的水和煤油升高相同的温度，水吸收的热量多，即质量相等的水和煤油，上述比值大小不相等。
故答案为：（1）23.6g；（2）从右盘中取下20g的砝码，再将100g和10g的砝码放入砝码盘中，游码位置不动；（3）B；用酒精灯的外焰加热；（4）①如上所示；②水；③不相等。
28．【解答】解：（1）实验中通过观察木块B移动的距离长短，来判断小球动能的大小，这里用到的物理学研究问题的方法是转换法；
若水平面绝对光滑，则木块运动时不受摩擦力作用，撞击后将保持匀速直线运动，不能通过木块移动的距离长短来判断小球动能的大小，所以本实验将不能达到探究目的。
（2）甲、乙两图中小球的质量一定，初始高度不同，到达水平面时的速度不同，对木块做功多少不同，故可以得出结论：物体的动能大小与速度有关。
（3）小丽的看法是错误的，因为要探究动能与质量的关系，需要保证小球的速度不变，甲、丙两图中小球下落的高度不同，则到达水平面的速度不同，故不能得出动能大小与质量的关系。
（4）图2所示的方法探究动能的大小与速度的关系，应改变小球撞击木块前的速度，控制其它因素相同，而实验中没有控制水平面的粗糙程度相同，故错误的。
故答案为：（1）转换法；不能；（2）速度；（3）错误；没有控制速度一定；（4）错误的。
29．【解答】解：（1）滑动变阻器滑片P向左滑动时，电压表示数变大，则根据欧姆定律可知，电流表示数也增大，即电路的总电阻变小，滑动变阻器电阻变小，故变阻器左下接线柱连入电路中，如下所示：
；
（2）排除故障后，闭合开关，移动滑片P让电压表的示数为2.5V，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.36A，则灯泡的额定功率为：P＝UI＝2.5V×0.36A＝0.9W；
（3）由图知，电压表与小灯泡并联，所测电压较准确，而电流表测通过小灯泡和电压表的电流，所测电流偏大，由P＝IU可知所测小灯泡的额定功率与真实值相比偏大。
故答案为：（1）如图；（2）0.9；（3）偏大。
30．【解答】解：（1）摩托车的重力为：
G车＝m车g＝150kg×10N/kg＝1500N；
将摩托车停在超市门前的水平地面上时，摩托车对地面的压力：F＝G车＝1500N；
所以摩托车对地面的压强为：p=FS=1500N150×10-4m2=1×105Pa；
（2）摩托车、人、货物的总重力为：
G＝（m人+m车+m货）g＝（70kg+150kg+80kg）×10N/kg＝3000N；
行驶时受到的阻力为：
f＝0.1G＝0.1×3000N＝300N；
摩托车匀速行驶的速度v＝72km/h＝20m/s，此时牵引力与阻力是一对平衡力，大小相等，
则有：F＝f＝300N，
摩托车发动机的实际输出功率为：
P＝Fv＝300N×20m/s＝6000W；
摩托车输出的功为：
W＝Pt＝6000W×50s＝3×105J；
摩托车发动机的效率为：
η=WQ放×100%=3×105J1×106J×100%＝30%。
答：（1）摩托车对地面的压强为1×105Pa。
（2）摩托车发动机的实际输出功率为6000W；摩托车发动机的效率为30%。
31．【解答】解：（1）对电池充电时，消耗了电能，获得了化学能，是将电能转化为化学能。
电动机的工作原理是通电线圈在磁场中受力转动。
（2）充满电需要的时间t＝5h＝1.8×104s，
充满电后蓄电池储存的电能：
W电＝Pt＝100W×1.8×104s＝1.8×106J。
（3）由题意知，克服阻力做的功：
W＝ηW电＝75%×1.8×106J＝1.35×106J。
人和车的总重力：
G总＝（m车+m人）g＝（50kg+70kg）×10N/kg＝1200N，
电动车在水平路面行驶受的阻力：f=140G总=140×1200N＝30N，
由W＝fs得，电动车行驶的路程：
s=Wf=1.35×106J30N=4.5×104m＝45km，
由v=st得，电动车最多能行驶的时间：
t=sv=45km25km/h=1.8h。
（4）由于物体的质量越大，速度越大，具有的动能越大，因此，新国标对电动车的整车质量、最高速度进行限制，主要是为了防止车的动能较大，以减小行车危险。
故答案为：（1）化学；通电线圈在磁场中受力转动；
（2）充满电后蓄电池储存的电能为1.8×106J；
（3）车最多能行驶1.8小时；
（4）动能。
32．【解答】解：（1）由P＝UI可得，灯L正常工作时通过的电流：
IL=PLUL=22W220V=0.1A；
（2）根据表格数据知光强与阻值的乘积为一定值，即：1cd×72Ω＝2cd×36Ω＝3cd×24Ω＝4cd×18Ω＝…＝6cd×12Ω＝72cd•Ω，
当光强为8cd时R2的阻值为：R2=72cd⋅Ω8cd=9Ω；
此时电路的电流为：I=UR1+R2=4.5V18Ω+9Ω=16A，
1分钟内R1上产生的热量为：
Q＝I2R1t=(16A)2×18Ω×60s＝30J；
（3）小明想让光强为6cd时，即光强小时，灯就能自动熄灭，此时光敏电阻R2的阻值增大，电路的电流减小，所以可以减小 R1 的阻值或增加电源电压，才能使电路的电流保持不变。
故答案为：（1）灯L正常工作时，通过它的电流是0.1A；
（2）当光强为8cd时，灯会自动熄灭，此时R2阻值为9Ω，1分钟内R1上产生的热量为30J；
（3）减小 R1 的阻值或增加电源电压。
相关试卷
2022年江苏省镇江市中考物理仿真卷(word版含答案)： 这是一份2022年江苏省镇江市中考物理仿真卷(word版含答案)，共28页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
2022年江苏省镇江市中考物理模拟卷(含答案)： 这是一份2022年江苏省镇江市中考物理模拟卷(含答案)，共23页。
2022年江苏省镇江市中考物理模拟卷(word版含答案)： 这是一份2022年江苏省镇江市中考物理模拟卷(word版含答案)，共24页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
