2021年江苏省南京市物理中考模拟卷（二）（word版 含答案）
展开
这是一份2021年江苏省南京市物理中考模拟卷（二）（word版 含答案），共24页。

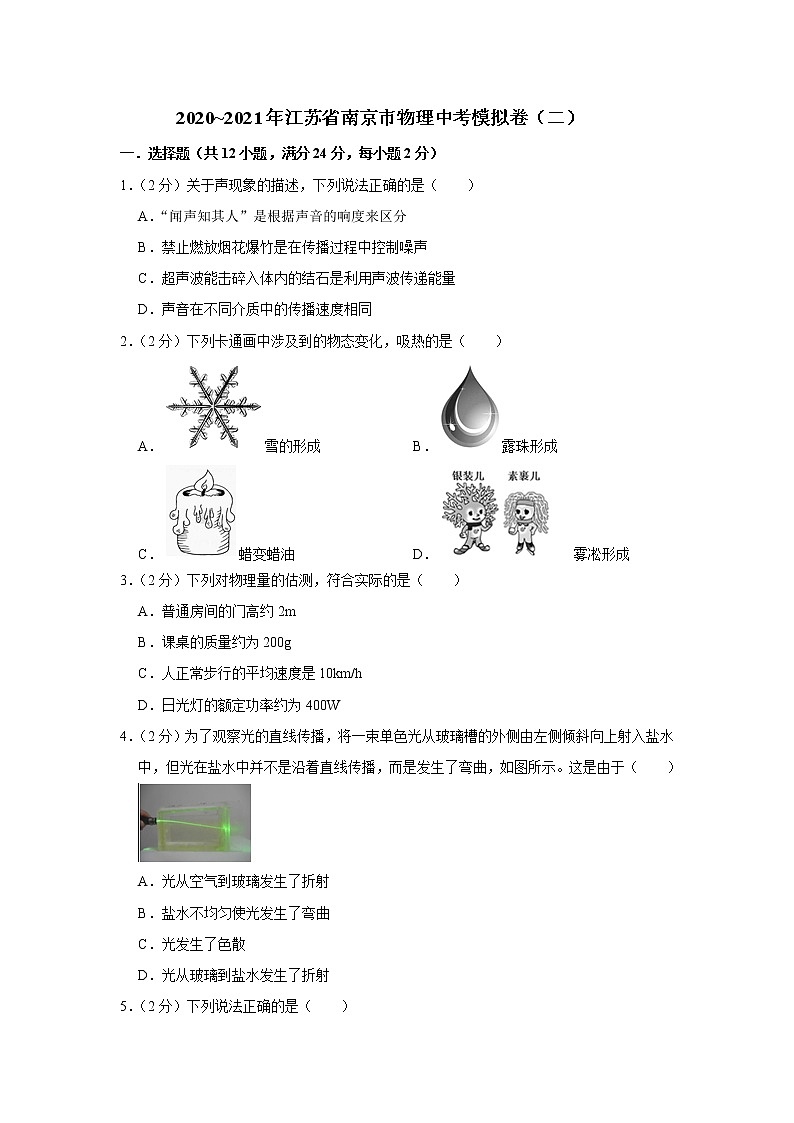

2020~2021年江苏省南京市物理中考模拟卷（二）
一．选择题（共12小题，满分24分，每小题2分）
1．（2分）关于声现象的描述，下列说法正确的是（ ）
A．“闻声知其人”是根据声音的响度来区分
B．禁止燃放烟花爆竹是在传播过程中控制噪声
C．超声波能击碎入体内的结石是利用声波传递能量
D．声音在不同介质中的传播速度相同
2．（2分）下列卡通画中涉及到的物态变化，吸热的是（ ）
A．雪的形成 B．露珠形成
C．蜡变蜡油 D． 雾凇形成
3．（2分）下列对物理量的估测，符合实际的是（ ）
A．普通房间的门高约2m
B．课桌的质量约为200g
C．人正常步行的平均速度是10km/h
D．日光灯的额定功率约为400W
4．（2分）为了观察光的直线传播，将一束单色光从玻璃槽的外侧由左侧倾斜向上射入盐水中，但光在盐水中并不是沿着直线传播，而是发生了弯曲，如图所示。这是由于（ ）
A．光从空气到玻璃发生了折射
B．盐水不均匀使光发生了弯曲
C．光发生了色散
D．光从玻璃到盐水发生了折射

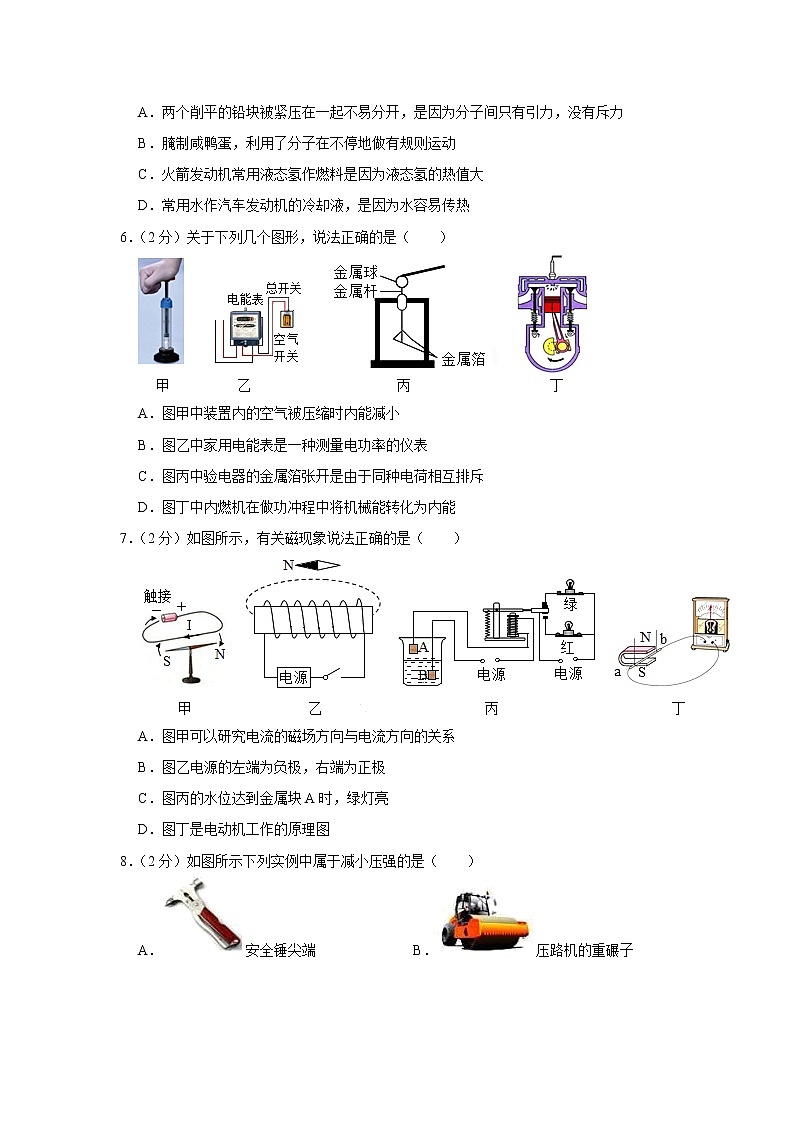

5．（2分）下列说法正确的是（ ）
A．两个削平的铅块被紧压在一起不易分开，是因为分子间只有引力，没有斥力
B．腌制咸鸭蛋，利用了分子在不停地做有规则运动
C．火箭发动机常用液态氢作燃料是因为液态氢的热值大
D．常用水作汽车发动机的冷却液，是因为水容易传热
6．（2分）关于下列几个图形，说法正确的是（ ）
A．图甲中装置内的空气被压缩时内能减小
B．图乙中家用电能表是一种测量电功率的仪表
C．图丙中验电器的金属箔张开是由于同种电荷相互排斥
D．图丁中内燃机在做功冲程中将机械能转化为内能
7．（2分）如图所示，有关磁现象说法正确的是（ ）
A．图甲可以研究电流的磁场方向与电流方向的关系
B．图乙电源的左端为负极，右端为正极
C．图丙的水位达到金属块A时，绿灯亮
D．图丁是电动机工作的原理图

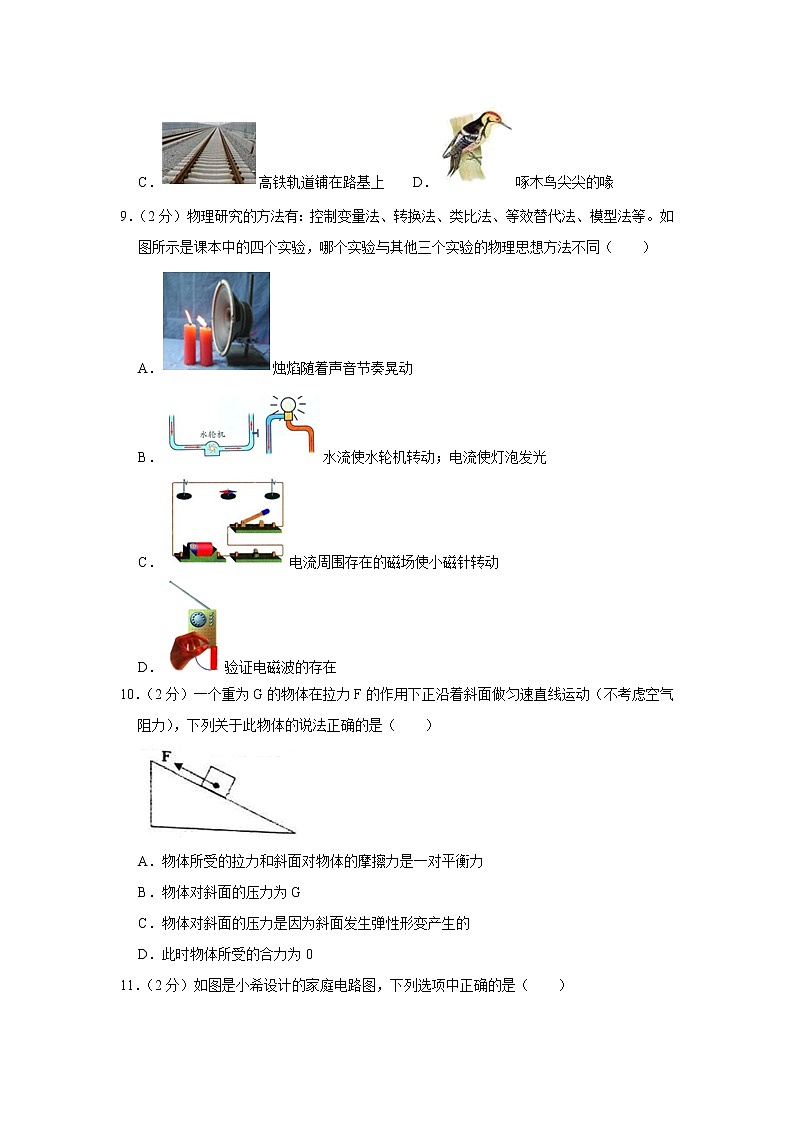

8．（2分）如图所示下列实例中属于减小压强的是（ ）
A．安全锤尖端 B．压路机的重碾子
C．高铁轨道铺在路基上 D．啄木鸟尖尖的喙
9．（2分）物理研究的方法有：控制变量法、转换法、类比法、等效替代法、模型法等。如图所示是课本中的四个实验，哪个实验与其他三个实验的物理思想方法不同（ ）
A．烛焰随着声音节奏晃动
B．水流使水轮机转动；电流使灯泡发光
C．电流周围存在的磁场使小磁针转动
D．验证电磁波的存在
10．（2分）一个重为G的物体在拉力F的作用下正沿着斜面做匀速直线运动（不考虑空气阻力），下列关于此物体的说法正确的是（ ）
A．物体所受的拉力和斜面对物体的摩擦力是一对平衡力
B．物体对斜面的压力为G
C．物体对斜面的压力是因为斜面发生弹性形变产生的
D．此时物体所受的合力为0
11．（2分）如图是小希设计的家庭电路图，下列选项中正确的是（ ）
A．两孔插座和三孔插座的连接都是正确的
B．电灯的安装及开关的连接是正确的
C．用试电笔正确接触M和N点时，试电笔的氖管均不发光
D．洗衣机接入三孔插座后电灯与洗衣机是串联的
12．（2分）在综合实践活动课上，小明设计了如图甲所示的模拟调光灯电路。电源电压恒定，R1为定值电阻。闭合开关S后，将滑动变阻器R2的滑片P由最右端向左移动，直至灯泡L正常发光。此过程中，电流表A的示数随两电压表V1、V2（电压表V2未画出）示数变化关系图象如图乙所示。下列说法正确的是（ ）
A．电源电压为5V
B．小灯泡正常发光时，定值电阻R1工作1min产生的热量为18.75J
C．电路允许的最大功率为1W
D．再串联一个8Ω的电阻后，R2的滑片可自由移动，灯泡能正常发光且安全
二．填空题（共7小题，满分26分）
13．（5分）单缸四冲程柴油机在燃烧过程中，燃料的化学能转化为 能， 冲程将内能转化为机械能，其他三个冲程是靠安装在曲轴上的飞轮的 来完成。一台单缸四冲程汽油机的飞轮转速为1800r/min，则它每秒钟燃气对外做功 次。
14．（5分）人在B处观察到一个彩色玻璃球沉在水池底A处，如图所示。B处用激光射到玻璃球上，则激光应对着 （选填“A点”、“A点的上方”或“A点的下方”）。
15．（3分）人在绳子自由端用拉力F通过图甲所示的滑轮组，将重900N的物体匀速提升6m，用时15s，则所做的有用功为 J，拉力做的功W随时间t变化的图象如图乙所示（忽略绳重和摩擦），滑轮组的机械效率是 。
16．（2分）木条AB质量较大，超出实验室台秤的量程，小金利用水平放置的两架完全相同的台秤甲和乙进行称量。如图台秤正中间个固定一个大小和质量不计的支架，将木条的两端A和B分别放在甲和乙台秤的支架上，此时甲的示数是3N，乙是8N。
（1）木棒的重力为 ；
（2）若向右移动甲台秤，使C点放在甲的支架上，则乙的示数 （选填“变大”、“不变”或“变小”）。设甲台秤支架到木条B端的距离为x，甲台秤的示数为F，请在坐标系内画出F﹣x的变化趋势。
17．（4分）一艘轮船在松花江水中航行，当这艘轮船从松花江里驶入大海中时，它受到的浮力 ，排开水的体积 （选填“变大”、“变小”或“不变”）。
18．（3分）一台电动机正常工作时，两端的电压为220V，通过线圈的电流为10A，若此线圈的电阻为2Ω，那么这台电动机正常工作2min消耗的电能是 J，这台电动机2min内对外输出的机械功是 J。
19．（4分）电脑的中央处理器（CPU）只有半张扑克牌大小，工作时发热显著，常采用散热片与风扇组合冷却。某电脑CPU的功率为100W，其中发热功率占8%，铜质散热器的质量是0.8kg。若工作半小时，CPU消耗电能 J，产生热量 J，这些热量可使散热器温度升高 ℃[铜的比热容为0.4×103J/（kg•℃）]。
三．作图题（共11小题，满分50分）
20．（2分）如图所示，F点是凹透镜的虚焦点，O点是光心，请画出两条光线经过凹透镜的光路图。
21．（2分）如图所示，用细线将小球悬挂在竖直墙壁上，请画出小球所受重力及小球对墙壁压力的示意图。
22．（2分）请用笔画线代替导线，按以下要求完成电路的连接：
（1）L1和L2并联；
（2）开关S1只控制L1，开关S2只控制L2。
23．（4分）在探究“海波熔化时温度的变化规律”的实验中，使用的实验装置如图甲所示：
（1）组装实验器材时，合理的顺序是 （填序号）。
①温度计②石棉网③装水的烧杯④酒精灯⑤装有海波的试管
（2）为了使试管中的海波受热均匀，应选择 的海波进行实验（选填“大颗粒”或“小颗粒”）。
（3）图乙是某时刻温度计的示数，温度是 ℃。
（4）图丙是根据实验数据绘制的海波熔化时温度随时间变化的图象，图象中的 段（选填“AB”或“BC”）表示海波的熔化过程.
（5）由实验可知，当海波的温度处于48℃时，其状态是 。
A．固态
B．固液共存状态
C．可能固态、液态，也可能固液共存态
24．（5分）如图所示，某同学用自制的水透镜来探究凸透镜成像规律，当向水透镜里注水时，水透镜的焦距将变小；当从水透镜里抽水时，水透镜的焦距将变大。
（1）如图甲所示，一束平行于主光轴的光射向水透镜，在光屏上得到一个最小光斑，则此时水透镜的焦距为 cm，实验前，应调节烛焰、水透镜和光屏三者中心在 ；
（2）该同学移动蜡烛，水透镜和光屏至图乙所示位置时，恰能在光屏上看到清晰的像，利用此成像特点可制成 （选填“照相机”或“投影仪”）；若仅将蜡烛与光屏位置对调，则在光屏上 （选填“能”或“不能”）看到清晰的像；
（3）在图乙所示实验场景下，该同学把自己的眼镜给水透镜“戴上”（如图丙所示），当从水透镜中抽出适量的水后，他发现烛焰的像再次变得清晰，由此判断该同学戴的是 眼镜（选填“近视”或“远视”）。
（4）如图1所示为某同学的照片，图2是将图甲中的水透镜紧贴在照片，然后逐渐远离照片，透过透镜所能看照片的像，则在远离的过程中看到的顺序是 。
A．②③④①
B．③②①④
C．②③①④
D．④①②③
25．（4分）电子秤使用方便，测量结果直接由数字显示且有清零的功能，例如在某电子秤上放上245g的柱形容器，电子秤显示为245g，按清零键后，显示变为零；随后在容器中倒入50g水，电子秤显示50g。力学兴趣小组，用刻度尺、电子秤，分别改装密度计。
（1）改装实验一：
①将柱形容器放在电子秤上清零，往容器内倒入适量水，读出电子秤示数m1。
②用刻度尺测出柱形容器内水的深度h1并做好标记。
③将柱形容器内水倒去，擦干，放到电子秤上称，往其中缓缓倒入待测液体，直至到标记处。
④读出 ，则待测液体的密度ρ＝ （用所测物理量符号和水的密度ρ水表示）。
根据这种关系可以将电子秤测量质量的标度标成对应的密度，可以直接读出液体密度。
（2）改装实验二：
①将柱形容器放在电子秤上清零，往容器内倒入适量水，读出电子秤示数m1。
②用刻度尺测出柱形容器内水的深度h1做好标记。
③将柱形容器内水倒去，擦干，放到电子秤上清零，往其中缓缓倒入待测液体，直至电子秤示数仍为m1。
④测出 ，则待测液体的密度ρ＝ （用所测物理量符号和水的密度ρ水表示）。
根据这种关系可以在容器上标记对应密度，直接读出液体密度。
26．（5分）如图所示，小珠利用塑料盒、沙子、弹簧测力计、铁板、木板等探究“影响滑动摩擦力大小的因素”。
在光滑的铁板上，小珠沿水平方向拉动塑料盒做匀速直线运动，改变压力，测量塑料盒的摩擦力大小，根据实验数据画出滑动摩擦力f与压力F关系图线。分析图线可知： ，塑料盒所受的滑动摩擦力也越大。小珠在粗糙的木板上重复实验，发现接触面越粗糙，滑动摩擦力变大了，她画出了木板上摩擦力f与压力F关系图线，图中甲、乙两条图线中， （选填“甲”或“乙”）是实验图像。下列生活中的哪个现象利用了这个结论 。
A.刹车时用力握紧车把
B.书包带做的很宽
C.收音机旋钮上刻有花纹
27．（5分）为研究不同物质的吸热能力，某实验小组用两个完全相同的酒精灯，分别给质量和初温都相同的甲、乙两种液体同时加热，分别记录加热时间和升高的温度，根据记录的数据作出了两种液体的温度随时间变化的图像，如图甲所示。
（1）根据图像，某同学认为：“加热相同的时间时，乙升高的温度高一些，这说明乙吸收的热量多一些。”这位同学的判断是否正确？ （选填“正确”或“不正确”或“不确定”）；
（2）如果已知乙的比热容是2×103J/（kg•℃），则甲的比热容是 J/（kg•℃）；
（3）聪明的小华同学还设计一个估测薯片的热值的实验装置，先测出薯片的质量后，再将薯片作为燃料放在燃烧皿中充分燃烧后，烧杯中水温升高，根据所学的热学公式计算，算出薯片的热值比实际值小得多，原因是： 。
28．（7分）在“测量小灯泡额定功率”的实验中，实验器材有：两节新干电池、电流表、电压表、额定电压2.5V的小灯泡，滑动变阻器、开关，导线若干，实物电路如图甲所示。
（1）甲图中有一根导线连接错误，在导线上画“×”并在图上改正（所画的导线不能交叉）。
（2）改正错误后进行实验，根据实验数据描出的小灯泡的I﹣U图象如图乙所示，则小灯泡额定功率是 W。
（3）仅用该实验装置中的器材，以下探究活动不能够完成的是 。
A．测量小灯泡的电阻 B．探究串联电路电流的特点
C．探究串联电路电压的特点 D．探究电流与电压的关系
（4）完成上面实验后，小明又设计了如图丙所示的电路，测出了额定电流为I额小灯泡L2的额定功率。实验方案如下：（电源电压不变，滑动变阻器R1的最大阻值为R1，滑动变阻器R2的最大阻值为R2）
①只闭合开关S和S2，移动R1滑片，使电流表示数为I额。
②只闭合开关S和S1，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额。保持滑动变阻器R2的滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2，则小灯泡额定功率的表达式P额＝ 。（用I额、I1、I2、R1、R2中的字母表示）
29．（6分）“微公交”是“纯电动微公交”的简称，采用零排放纯电动汽车。该项目是仙居绿色化发展的又一重大举措，在台州尚属首创。一辆载人后总质量为1500kg的微公交以72km/h的速度匀速行驶了30分钟后到达目的地。
（1）该微公交行驶的路程是多少？
（2）若轮胎与地面接触的总面积是0.5m2，那么微公交静止时对水平地面的压强是多少？
（3）如果微公交在行驶过程中电动机的输出功率为8千瓦，求行驶过程中地面对它的阻力？
30．（8分）图甲所示是一个电子拉力计原理图。电压表量程为0～3V，电流表量程为0～0.6A，小灯泡L上标有“3V 0.6W”的字样，定值电阻R0的阻值为10Ω；A、B是一根长为40cm的均匀电阻丝，阻值R＝40Ω，硬质弹簧右端和金属滑片P固定在一起（P与R间的摩擦不计），当拉力F＝0N时，滑片P与A接触时，弹簧正好保持原长，当拉力为F时，电阻丝的B端与滑片P之间的距离为x，x与F的关系如表所示闭合开关S，当F＝0N时，电流表的示数为0.1A；当F＝700N时，电流表的示数为0.2A。（灯泡阻值不变）
F/N
100
200
300
400
……
x/cm
35
30
25
20
……
（1）小灯泡L正常工作时的电阻为多少？
（2）分析表格数据可知：R接入电路阻值随拉力F变化的关系式是R＝ 。
（3）闭合开关，当F＝0N时，灯泡L的实际功率多大？
（4）该电子测力计的最大测量值为 N，若要使其增大，写出你的办法 （一种即可）。
2020~2021年江苏省南京市物理中考模拟卷（二）
一．选择题（共12小题，满分24分，每小题2分）
1．解：
A、音色是由发声体自身特点决定的，是判断发声体的依据，“闻其声，知其人”是根据声音的音色区分的，故A错误；
B、禁止燃放烟花爆竹是在声源处控制噪声的产生，故B错误；
C、用超声波能粉碎人体内的结石，说明超声波具有能量，故C正确；
D、声音在不同介质中的传播速度不同，故D错误。
故选：C。
2．解：
AD、雪和雾凇是空气中的水蒸气凝华而成的，凝华放热，故AD不合题意；
B、露珠是由于空气中热的水蒸气遇到冷液化而成的小水滴，是液化现象，液化放热，故B不合题意；
C、蜡变蜡油是由固态的固态的蜡熔化成液态的蜡油，因此是熔化现象，熔化吸热，故C符合题意。
故选：C。
3．解：A、老师的身高约170cm，普通教室门的高度略大于此数值，在200cm＝2m左右。故A符合实际；
B、课桌的质量在10kg左右。故B不符合实际；
C、人正常步行的速度在1.1m/s＝1.1×3.6km/h≈4km/h左右。故C不符合实际；
D、一般日光灯的额定功率为40W。故D不符合实际。
故选：A。
4．解：盐水不均匀，越深密度越大，光在不均匀的盐水里传播时就会发生折射，故B正确，ACD错误。
故选：B。
5．解：A、两个削平的铅块被紧压在一起不易分开，说明分子间存在引力；但分子间的引力与斥力总是同时存在的。故A错误；
B、腌制咸蛋，是利用分子在不停地做无规则运动。故B错误；
C、运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的液态氢和其它燃料相比，液态氢可以释放出更多的热量。故C正确；
D、因为水的比热容较大，在其他条件相同时水能吸收较多的热量，所以常用水作汽车发动机的冷却液。故D错误。
故选：C。
6．解：
A、图中厚玻璃内的空气被压缩时，活塞对空气做功，瓶内空气温度升高，空气的内能增加，故A错误；
B、电能表是测量消耗电能即电功的仪表，故B错误；
C、当验电器带电时，两片金属箔由于带同种电荷相互排斥而张开，故C正确；
D、图中汽缸内的气体推动活塞向下运动时（即做功冲程），内能转化为机械能，故D错误。
故选：C。
7．解：A、图甲可以研究电流的磁场方向与电流方向的关系，是奥斯特实验，故A正确；
B、已知小磁针静止时N极水平向左，根据磁极间的相互作用可知，通电螺线管的右端为N极，左端为S极，
伸出右手握住螺线管，四指弯曲指示电流的方向，大拇指所指的方向为通电螺线管的N极，因电源左端为正极，右端为负极，故B错误。
C、水位未达到金属块A时，只有绿灯亮；水位到达达到金属块A时，即电磁铁接通电路而工作，使衔铁在电磁铁的磁力作用下，使红灯接通电路而发光，达到发出报警信号的目的。故C错误；
D、图中是电磁感应实验，根据此原理可以制成发电机，故D错误。
故选：A。
8．解：A、安全锤尖端通过减小受力面积来增大压强，故A错误；
B、压路机的重碾子是通过增大压力来增大压强，故B错误；
C、高铁轨道铺在路基上是通过增大受力面积来减小压强，故C正确；
D、啄木鸟尖尖的喙是通过减小受力面积来增大压强，故D错误。
故选：C。
9．解：A、烛焰随着声音节奏晃动，把扬声器的振动转化为烛焰的晃动，运用了转换法；
B、水路中水轮机的作用类似于电路中的小灯泡，水路中水流类似于电路中的电流，运用了类比法；
C、磁场是看不见摸不到的，通过通电导体附近小磁针指向的变化体现出来，运用了转换法；
D、电磁波是看不见摸不到的，通过扬声器发出的声音证明电磁波的存在，运用了转换法。
所以，研究方法相同的是①③④，②与其他三个不同。
故选：B。
10．解：物体静止在斜面上，受重力、支持力、摩擦力处于平衡状态。
A．物体沿斜面做匀速直线运动时，物体所受的拉力等于斜面对物体的摩擦力和重力沿斜面向下分力之和，物体所受的拉力和斜面对物体的摩擦力大小不相等，二力不是一对平衡力，故A错误；
B．物体对斜面的压力等于重力垂直斜面的分力，小于G，故B错误；
C．物体对斜面的压力是因为物体发生弹性形变产生的，故C错误；
D．物体斜面做匀速直线运动时处于平衡状态，受到的合力为0，故D正确。
故选：D。
11．解：
A、对于两孔插座的接法是左零右火，由图可知，两孔插座接到了零线和地线之间；图中三孔插座的左孔接零线、上孔接地线、右孔接火线，所以两孔插座的连接错误，三孔插座的连接正确，故A错误。
B、家庭电路中灯泡的接法：火线直接进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套，这样在更换灯泡时，断开开关，切断火线，更安全。由图知，电灯的安装及开关的连接是正确的，故B正确；
C、图中M点在火线上，所以试电笔接触M点，氖管发光；N点在零线上，所以试电笔接触N点，氖管不发光，故C错误；
D、洗衣机接入三孔插座后，电灯与洗衣机是独立工作、互不影响的，所以它们是并联的，故D错误。
故选：B。
12．解：（1）由电路图知，电压表V1并联在小灯泡的两端，通过小灯泡的电流随着电压表示数的增大而增大，所以图线①是小灯泡的I﹣U图象；
因为随着电压表示数的增大，电流表的示数减小，说明电压表一定测量滑动变阻器两端的电压，所以电压表可能只在滑动变阻器的两端，也可能在定值电阻和滑动变阻器的两端；
根据串联电路总电压等于各用电器电压之和知，图中当电流相等时，图象①②的电压之和不相等，说明电压表没有并联在定值电阻和滑动变阻器的两端，而是只并联在滑动变阻器的两端；
由图象知：当电流为0.1A时，电源电压为：U＝0.5V+3.5V+0.1A×R1﹣﹣﹣﹣﹣﹣①，
当电流为0.25A时，电源电压为：U＝0.75V+2.5V+0.25A×R1﹣﹣﹣﹣﹣﹣②，
联立①②得：R1＝5Ω，U＝4.5V，故A错误；
（2）由图乙知小灯泡正常发光时的电流为0.25A，
定值电阻R1在1min内产生的热量为：Q＝I2R1t＝（0.25A）2×5Ω×60s＝18.75J，故B正确；
（3）由图乙知，电路的最大电流为0.25A，电路的最大功率为：P大＝UI大＝4.5V×0.25A＝1.125W，故C错误；
D、小灯泡正常发光的电阻为：RL＝＝＝10Ω，
因为R2的滑片可自由移动，且灯泡能正常发光，所以R2的电阻可以为0，即R2＝0时，电路的电流为0.25A，
此时电路的总电阻为：R总＝＝＝18Ω，
串联的电阻为：R串联＝R总﹣RL﹣R1＝18Ω﹣10Ω﹣5Ω＝3Ω，
所以再串联一个3Ω的电阻后，R2的滑片可自由移动，灯泡能正常发光且安全，故D错误。
故选：B。
二．填空题（共7小题，满分26分）
13．解：（1）燃料燃烧时，燃料的化学能转化为内能，内燃机的压缩冲程中，活塞的机械能转化成燃气的内能；在做功冲程中，高温高压燃气推动活塞做功，内能转化成活塞的机械能；其他三个冲程是靠安装在曲轴上的飞轮的惯性来完成的；
（2）一台单缸四冲程汽油机的飞轮转速为1800r/min，说明1min飞轮转1800r；
则每秒钟，飞轮转＝30转，完成＝15个工作循环，做功15次。
故答案为：内；做功；惯性；15。
14．解：连接BA，过折射点做法线，根据光从空气斜射入水中，折射角小于入射角画出折射光线的位置，虽然人看到的A点是玻璃球的虚像，玻璃球的实际位置在A点的正下方，因为激光在进入水的时候也会发生折射，所以照着A点，激光也就刚好落在玻璃球上了。如图所示：
故答案为：A点。
15．解：
（1）将重900N的物体匀速提升6m，则所做的有用功：
W有＝Gh＝900N×6m＝5400J；
（2）据图乙可知，15s内拉力做的总功是6000J，
则滑轮组的机械效率：
η＝＝×100%＝90%。
故答案为：5400；90%。
16．解：
（1）木条受到竖直向下的重力和支架对木条竖直向上的支持力，由二力平衡，G＝FA+FB，
两支架对木条的支持力和木条对托盘的压力为作用力和反作用力，大小相等，故木棒的重力为：
G＝3N+8N＝11N；
（2）O为木条的重心，若向右移动甲台秤，使C点放在甲的支架上，以B为支点，木条的重力G为阻力，C点对木条的支持力FC为动力，杠杆的示意图如图1所示：
由杠杆的平衡条件，G×LB＝FC×（LC+LB），
因G和LB不变，当向右移动甲台秤，使C点放在甲的支架上，LC变小，故动力臂变小，故FC变大，因乙台秤示数等于木条的重力与甲台秤示数，故则乙的示数变小；
设甲台秤支架到木条B端的距离为x，甲台秤的示数为F，
由杠杆的平衡条件，G×LB＝F×x，
故F＝，因G与LB都不变，为一常数，故F与x为反比例函数，如下图2所示：
故答案为：（1）11N；（2）变小；如图2所示。
17．解：因船在海水和江水中处于漂浮状态，所受浮力都等于重力，当这艘轮船从松花江里驶入大海中时，它受到的浮力不变；
因F浮＝ρ液gV排，由松花江里驶入海里时，由于水的密度变大，故排开水的体积变小。
故答案为：不变；变小。
18．解：电动机正常运转时的电压为220V，通过的电流为10A，工作时间t＝2min＝120s，
则消耗的电能：
W＝UIt＝220V×10A×120s＝2.64×105J，
电流产生的热量：
Q＝I2Rt＝（10A）2×2Ω×120s＝2.4×104J
则对外输出的机械能为W′＝W﹣Q＝2.64×105J﹣2.4×104J＝2.4×105J。
故答案为：2.64×105；2.4×105。
19．解：（1）CPU的工作时间：t＝0.5h＝1800s，
CPU消耗的电能：
W＝Pt＝100W×1800s＝1.8×105J；
（2）因为发热功率占CPU功率的8%，
所以发热功率为：
P热＝P×8%＝100W×8%＝8W，
产生的热量为：
Q＝P热t＝8W×1800s＝14400J；
③根据Q＝cm△t得散热器升高的温度为：
△t＝＝＝45℃。
故答案为：1.8×105；14400；45。
三．作图题（共11小题，满分50分）
20．解：经过光心的光线传播方向不变；射向另外一侧虚焦点的光线经过凹透镜折射，折射光线平行于主光轴，如下图：
21．解：重力的方向竖直向下，压力的作用点是球与墙壁的接触点，然后过作用点作垂直于墙壁，并指向墙里面的压力。如图所示：
22．解：
经分析可知，两灯泡并联，开关S1位于L1支路支路，开关S2位于L2支路支路，如下图所示：
23．解：（1）酒精灯要使用外焰加热，所以合理顺序应先放好酒精灯，由其外焰高度确定铁圈及石棉网的高度；
温度计测量液体温度时，玻璃泡要浸没在海波中，不能接触容器底和壁，所以接着应放置烧杯，装有海波的试管，最后安装温度计。
其合理的先、后顺序是：④②③⑤①；
（2）为了使试管中的海波受热均匀，应选择小颗粒的海波进行实验；
（3）图中温度计的分度值为1℃，此时所测的温度为零上，是42℃；
（4）如丙图，海波在BC段吸收热量，温度保持不变，所以BC段海波处于熔化过程；
（5）BC段海波不断吸收热量，温度保持48℃不变，所以海波的熔点是48℃，此时其状态可能固态、液态，也可能固液共存状态，故C正确。
故答案为：（1）④②③⑤①；（2）小颗粒；（3）42；（4）BC；（5）C。
24．解：（1）平行于主光轴的光线经凸透镜后会聚在主光轴上一点，这点是凸透镜的焦点。焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是7.5cm。
实验前应先调节光具座上烛焰、透镜和光屏三者的中心在同一高度，这样可使像成在光屏的中央；
（2）如图，物距大于像距，成倒立、缩小的实像，应用于照相机。
因为光的折射中光路是可逆的，保持凸透镜的位置不变，将光屏与蜡烛的位置对调，则物距等于原来的像距，成倒立、放大的实像。光屏上能接到像是实像。
（3）当从水凸透镜内抽出一部分水后。使透镜凸起程度变小，会聚能力较弱，将像成在光屏的后面，为了使像正好呈在光屏上，应使光线提前会聚，使所成的像相对于光屏前移，所以应在水凸透镜前放置一块凸透镜。由此判断该同学戴的是远视眼镜。
（4）他将水透镜紧贴在照片，说明物距小于一倍焦距，凸透镜成的虚像是放大的，物体离凸透镜越近，像越接近物体的大小，也就是成的虚像越小，故先看到③，然后是②，当在一倍焦距远离凸透镜的过程中，看到的像逐渐变大，当大于一倍焦距时，成倒立的像，即看到的为①，继续远离大于2倍焦距时，看到的是倒立缩小的实像，即为④，故四个像的顺序为③②①④，故选：B。
故答案为：（1）7.5；同一高度；（2）照相机；能；（3）远视；（4）B。
25．解：（1）将柱形容器内水倒去，擦干，放到电子秤上称，往其中缓缓倒入待测液体，直至到标记处，读出电子秤示数m2，因为柱形容器的质量已经清零，所以液体的质量为m2，液体的体积等于水的体积，根据密度公式ρ＝可知液体的体积为V液＝V水＝，液体的密度ρ＝＝＝；
（2）将柱形容器内水倒去，擦干，放到电子秤上清零，往其中缓缓倒入待测液体，直至电子秤示数仍为m1，测出待测液体的深度h2，此时液体的质量等于水的质量，设容器的底面积为S，根据密度公式ρ＝可知m1＝ρ水V水＝ρ水Sh1＝ρV液＝ρSh2，则液体的密度ρ＝ρ水。
故答案为：（1）④电子秤示数m2；；（2）④待测液体的深度h2；ρ水。
26．解：根据实验数据画出滑动摩擦力f与压力F关系图线。分析图线可知：压力越大，塑料盒所受的滑动摩擦力也越大；
小珠在粗糙的木板上重复实验，发现接触面越粗糙，滑动摩擦力变大了，根据画出了木板上摩擦力f与压力F关系图线知，在压力相同时，甲图对应的摩擦力大，如下所示：
故甲、乙两条图线中，甲是实验图像；
A．刹车时用力握紧车把，通过增大压力增大摩擦力，
B．书包带做的很宽，增大受力面积减小压强；
C．收音机旋钮上刻有花纹，增大接触面粗糙程度增大摩擦力，选C。
故答案为：压力越大；甲；C。
27．解：（1）根据转换法，加热相同的时间时，甲乙吸收的热量相等，故这位同学的判断不正确；
（2）根据图甲可知，加热8分钟，甲升高的温度为：100℃﹣20℃＝80℃；
乙升高的温度为：80℃﹣20℃＝60℃，
根据Q＝cm△t，在质量和吸热相同的情况下，升高的温度与比热容与成反比，故甲的比热容是：
c＝×2.0×103J/（kg•℃）＝1.5×103J/（kg•℃）；
（3）因薯片燃烧放出的热量不能完全被水吸收，即Q放＞Q吸，故算出的热值比实际值小。
故答案为：（1）不正确；（2）1.5×103；（3）薯片燃烧放出的热量不能完全被水吸收。
28．解：（1）原电路中，电压表串联在电路中是错误的，灯应与变阻器串联，电压表与灯并联，如下所示：
（2）改正错误后进行实验，根据实验数据描出的小灯泡的I﹣U图象如图乙所示，可知灯在2.5V时的电流为0.25A，则小灯泡额定功率是：P＝UI＝2.5V×0.25A＝0.625W；
（3）A．由R＝可知，电压表测出电压，电流表测出电流，可测量小灯泡的电阻，故A能完成；
B．将电流分别串联在电路不同处，可探究串联电路电流的特点，故B能完成；
C．分别将电压表并联在各用电器两端，可探究串联电路电压的特点，故C能完成；
D、探究电流与电压的关系要控制电阻不变，灯的电阻随温度的变化而变化，故D不能完成。
故选D；
（4）①闭合开关S和S2，移动R1滑片，使电流表的示数为I额。
②只闭合开关S和S1，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额．保持变阻器R2的滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2。
在①中，R1与灯串联，灯正常发光，
在②中，R1与R2串联，因为电路中电流仍为I额，所以R2＝RL；
保持R2滑片位置不动，将另一个滑动变阻器（R1）滑片移到最左端，电流表的示数为I1，再将此滑动变阻器（R1）的滑片移到最右端，电流表的示数为I2。
由串联电路特点和欧姆定律可得：
U＝I1R2＝I2（R1+R2），
解得：R2＝，
小灯泡额定功率的表达式为：
P额＝I额2RL＝I额2R2＝I额2•R2＝I额2•。
故答案为：
（1）如上所示；（2）0.625；（3）D；（4）②I额2•。
29．解：
（1）由v＝得，微公交行驶的路程：
s＝vt＝72km/h×0.5h＝36km；
（2）微公交的重力：
G＝mg＝1500kg×10N/kg＝15000N；
因为微公交静止在水平地面上，
所以微公交对水平地面的压力：F＝G＝15000N，
微公交对水平地面的压强：
p＝＝＝3×104Pa；
（3）72km/h＝20m/s，
由P＝＝＝Fv得，微公交受到的牵引力：
F牵＝＝＝400N，
因为微公交处于匀速直线运动状态，
所以行驶过程中地面对它的阻力：f＝F牵＝400N。
答：（1）该微公交行驶的路程是36km；
（2）若轮胎与地面接触的总面积是0.5m2，那么微公交静止时对水平地面的压强是3×104Pa；
（3）如果微公交在行驶过程中电动机的输出功率为8千瓦，行驶过程中地面对它的阻力为400N。
30．解：（1）根据P＝可知，灯泡正常发光时的电阻为：RL＝＝＝15Ω；
（2）由表中数据可知，压力为100N时，R未接入电路的阻值为×（40cm﹣35cm）＝5Ω，
压力增大到200N时，R未接入电路的阻值为×（40cm﹣30cm）＝10Ω，
压力增大到300N时，R未接入电路的阻值为×（40cm﹣25cm）＝15Ω，
压力增大到400N时，R未接入电路的阻值为×（40cm﹣20cm）＝20Ω，
依此类推，可知减小的电阻为：0.05F，所以R接入电路阻值随拉力F变化的关系式是R＝40Ω﹣0.05Ω/N×F；
（3）根据电路图可知，闭合开关，灯泡、定值电阻以及滑动变阻器串联；
当F＝0N时，电路电流为0.1A，则灯泡的实际功率：PL实＝I2RL＝（0.1A）2×15Ω＝0.15W；
（4）由P＝UI可知，灯泡正常发光时电流：IL＝＝＝0.2A，此时电路中的电流是最大的，根据题意可知，此时的拉力为700N，所以量程为0～700N；
若要使其量程增加，则R接入电路的长度要变小，电阻会变小，电路中的电流会变大，超过灯泡的额定电流，所以此时需要减小电路中的电流，所以可以在电路中串联一个电阻或更换电压较小的电源。
故答案为：（1）正常工作时的电阻为15Ω；（2）40Ω﹣0.05Ω/N×F；（3）当F＝0N时，灯泡L的实际功率0.15W；（4）0～700；串联一个电阻。
2020~2021年江苏省南京市物理中考模拟卷（二）
一．选择题（共12小题，满分24分，每小题2分）
1．（2分）关于声现象的描述，下列说法正确的是（ ）
A．“闻声知其人”是根据声音的响度来区分
B．禁止燃放烟花爆竹是在传播过程中控制噪声
C．超声波能击碎入体内的结石是利用声波传递能量
D．声音在不同介质中的传播速度相同
2．（2分）下列卡通画中涉及到的物态变化，吸热的是（ ）
A．雪的形成 B．露珠形成
C．蜡变蜡油 D． 雾凇形成
3．（2分）下列对物理量的估测，符合实际的是（ ）
A．普通房间的门高约2m
B．课桌的质量约为200g
C．人正常步行的平均速度是10km/h
D．日光灯的额定功率约为400W
4．（2分）为了观察光的直线传播，将一束单色光从玻璃槽的外侧由左侧倾斜向上射入盐水中，但光在盐水中并不是沿着直线传播，而是发生了弯曲，如图所示。这是由于（ ）
A．光从空气到玻璃发生了折射
B．盐水不均匀使光发生了弯曲
C．光发生了色散
D．光从玻璃到盐水发生了折射
5．（2分）下列说法正确的是（ ）
A．两个削平的铅块被紧压在一起不易分开，是因为分子间只有引力，没有斥力
B．腌制咸鸭蛋，利用了分子在不停地做有规则运动
C．火箭发动机常用液态氢作燃料是因为液态氢的热值大
D．常用水作汽车发动机的冷却液，是因为水容易传热
6．（2分）关于下列几个图形，说法正确的是（ ）
A．图甲中装置内的空气被压缩时内能减小
B．图乙中家用电能表是一种测量电功率的仪表
C．图丙中验电器的金属箔张开是由于同种电荷相互排斥
D．图丁中内燃机在做功冲程中将机械能转化为内能
7．（2分）如图所示，有关磁现象说法正确的是（ ）
A．图甲可以研究电流的磁场方向与电流方向的关系
B．图乙电源的左端为负极，右端为正极
C．图丙的水位达到金属块A时，绿灯亮
D．图丁是电动机工作的原理图
8．（2分）如图所示下列实例中属于减小压强的是（ ）
A．安全锤尖端 B．压路机的重碾子
C．高铁轨道铺在路基上 D．啄木鸟尖尖的喙
9．（2分）物理研究的方法有：控制变量法、转换法、类比法、等效替代法、模型法等。如图所示是课本中的四个实验，哪个实验与其他三个实验的物理思想方法不同（ ）
A．烛焰随着声音节奏晃动
B．水流使水轮机转动；电流使灯泡发光
C．电流周围存在的磁场使小磁针转动
D．验证电磁波的存在
10．（2分）一个重为G的物体在拉力F的作用下正沿着斜面做匀速直线运动（不考虑空气阻力），下列关于此物体的说法正确的是（ ）
A．物体所受的拉力和斜面对物体的摩擦力是一对平衡力
B．物体对斜面的压力为G
C．物体对斜面的压力是因为斜面发生弹性形变产生的
D．此时物体所受的合力为0
11．（2分）如图是小希设计的家庭电路图，下列选项中正确的是（ ）
A．两孔插座和三孔插座的连接都是正确的
B．电灯的安装及开关的连接是正确的
C．用试电笔正确接触M和N点时，试电笔的氖管均不发光
D．洗衣机接入三孔插座后电灯与洗衣机是串联的
12．（2分）在综合实践活动课上，小明设计了如图甲所示的模拟调光灯电路。电源电压恒定，R1为定值电阻。闭合开关S后，将滑动变阻器R2的滑片P由最右端向左移动，直至灯泡L正常发光。此过程中，电流表A的示数随两电压表V1、V2（电压表V2未画出）示数变化关系图象如图乙所示。下列说法正确的是（ ）
A．电源电压为5V
B．小灯泡正常发光时，定值电阻R1工作1min产生的热量为18.75J
C．电路允许的最大功率为1W
D．再串联一个8Ω的电阻后，R2的滑片可自由移动，灯泡能正常发光且安全
二．填空题（共7小题，满分26分）
13．（5分）单缸四冲程柴油机在燃烧过程中，燃料的化学能转化为 能， 冲程将内能转化为机械能，其他三个冲程是靠安装在曲轴上的飞轮的 来完成。一台单缸四冲程汽油机的飞轮转速为1800r/min，则它每秒钟燃气对外做功 次。
14．（5分）人在B处观察到一个彩色玻璃球沉在水池底A处，如图所示。B处用激光射到玻璃球上，则激光应对着 （选填“A点”、“A点的上方”或“A点的下方”）。
15．（3分）人在绳子自由端用拉力F通过图甲所示的滑轮组，将重900N的物体匀速提升6m，用时15s，则所做的有用功为 J，拉力做的功W随时间t变化的图象如图乙所示（忽略绳重和摩擦），滑轮组的机械效率是 。
16．（2分）木条AB质量较大，超出实验室台秤的量程，小金利用水平放置的两架完全相同的台秤甲和乙进行称量。如图台秤正中间个固定一个大小和质量不计的支架，将木条的两端A和B分别放在甲和乙台秤的支架上，此时甲的示数是3N，乙是8N。
（1）木棒的重力为 ；
（2）若向右移动甲台秤，使C点放在甲的支架上，则乙的示数 （选填“变大”、“不变”或“变小”）。设甲台秤支架到木条B端的距离为x，甲台秤的示数为F，请在坐标系内画出F﹣x的变化趋势。
17．（4分）一艘轮船在松花江水中航行，当这艘轮船从松花江里驶入大海中时，它受到的浮力 ，排开水的体积 （选填“变大”、“变小”或“不变”）。
18．（3分）一台电动机正常工作时，两端的电压为220V，通过线圈的电流为10A，若此线圈的电阻为2Ω，那么这台电动机正常工作2min消耗的电能是 J，这台电动机2min内对外输出的机械功是 J。
19．（4分）电脑的中央处理器（CPU）只有半张扑克牌大小，工作时发热显著，常采用散热片与风扇组合冷却。某电脑CPU的功率为100W，其中发热功率占8%，铜质散热器的质量是0.8kg。若工作半小时，CPU消耗电能 J，产生热量 J，这些热量可使散热器温度升高 ℃[铜的比热容为0.4×103J/（kg•℃）]。
三．作图题（共11小题，满分50分）
20．（2分）如图所示，F点是凹透镜的虚焦点，O点是光心，请画出两条光线经过凹透镜的光路图。
21．（2分）如图所示，用细线将小球悬挂在竖直墙壁上，请画出小球所受重力及小球对墙壁压力的示意图。
22．（2分）请用笔画线代替导线，按以下要求完成电路的连接：
（1）L1和L2并联；
（2）开关S1只控制L1，开关S2只控制L2。
23．（4分）在探究“海波熔化时温度的变化规律”的实验中，使用的实验装置如图甲所示：
（1）组装实验器材时，合理的顺序是 （填序号）。
①温度计②石棉网③装水的烧杯④酒精灯⑤装有海波的试管
（2）为了使试管中的海波受热均匀，应选择 的海波进行实验（选填“大颗粒”或“小颗粒”）。
（3）图乙是某时刻温度计的示数，温度是 ℃。
（4）图丙是根据实验数据绘制的海波熔化时温度随时间变化的图象，图象中的 段（选填“AB”或“BC”）表示海波的熔化过程.
（5）由实验可知，当海波的温度处于48℃时，其状态是 。
A．固态
B．固液共存状态
C．可能固态、液态，也可能固液共存态
24．（5分）如图所示，某同学用自制的水透镜来探究凸透镜成像规律，当向水透镜里注水时，水透镜的焦距将变小；当从水透镜里抽水时，水透镜的焦距将变大。
（1）如图甲所示，一束平行于主光轴的光射向水透镜，在光屏上得到一个最小光斑，则此时水透镜的焦距为 cm，实验前，应调节烛焰、水透镜和光屏三者中心在 ；
（2）该同学移动蜡烛，水透镜和光屏至图乙所示位置时，恰能在光屏上看到清晰的像，利用此成像特点可制成 （选填“照相机”或“投影仪”）；若仅将蜡烛与光屏位置对调，则在光屏上 （选填“能”或“不能”）看到清晰的像；
（3）在图乙所示实验场景下，该同学把自己的眼镜给水透镜“戴上”（如图丙所示），当从水透镜中抽出适量的水后，他发现烛焰的像再次变得清晰，由此判断该同学戴的是 眼镜（选填“近视”或“远视”）。
（4）如图1所示为某同学的照片，图2是将图甲中的水透镜紧贴在照片，然后逐渐远离照片，透过透镜所能看照片的像，则在远离的过程中看到的顺序是 。
A．②③④①
B．③②①④
C．②③①④
D．④①②③
25．（4分）电子秤使用方便，测量结果直接由数字显示且有清零的功能，例如在某电子秤上放上245g的柱形容器，电子秤显示为245g，按清零键后，显示变为零；随后在容器中倒入50g水，电子秤显示50g。力学兴趣小组，用刻度尺、电子秤，分别改装密度计。
（1）改装实验一：
①将柱形容器放在电子秤上清零，往容器内倒入适量水，读出电子秤示数m1。
②用刻度尺测出柱形容器内水的深度h1并做好标记。
③将柱形容器内水倒去，擦干，放到电子秤上称，往其中缓缓倒入待测液体，直至到标记处。
④读出 ，则待测液体的密度ρ＝ （用所测物理量符号和水的密度ρ水表示）。
根据这种关系可以将电子秤测量质量的标度标成对应的密度，可以直接读出液体密度。
（2）改装实验二：
①将柱形容器放在电子秤上清零，往容器内倒入适量水，读出电子秤示数m1。
②用刻度尺测出柱形容器内水的深度h1做好标记。
③将柱形容器内水倒去，擦干，放到电子秤上清零，往其中缓缓倒入待测液体，直至电子秤示数仍为m1。
④测出 ，则待测液体的密度ρ＝ （用所测物理量符号和水的密度ρ水表示）。
根据这种关系可以在容器上标记对应密度，直接读出液体密度。
26．（5分）如图所示，小珠利用塑料盒、沙子、弹簧测力计、铁板、木板等探究“影响滑动摩擦力大小的因素”。
在光滑的铁板上，小珠沿水平方向拉动塑料盒做匀速直线运动，改变压力，测量塑料盒的摩擦力大小，根据实验数据画出滑动摩擦力f与压力F关系图线。分析图线可知： ，塑料盒所受的滑动摩擦力也越大。小珠在粗糙的木板上重复实验，发现接触面越粗糙，滑动摩擦力变大了，她画出了木板上摩擦力f与压力F关系图线，图中甲、乙两条图线中， （选填“甲”或“乙”）是实验图像。下列生活中的哪个现象利用了这个结论 。
A.刹车时用力握紧车把
B.书包带做的很宽
C.收音机旋钮上刻有花纹
27．（5分）为研究不同物质的吸热能力，某实验小组用两个完全相同的酒精灯，分别给质量和初温都相同的甲、乙两种液体同时加热，分别记录加热时间和升高的温度，根据记录的数据作出了两种液体的温度随时间变化的图像，如图甲所示。
（1）根据图像，某同学认为：“加热相同的时间时，乙升高的温度高一些，这说明乙吸收的热量多一些。”这位同学的判断是否正确？ （选填“正确”或“不正确”或“不确定”）；
（2）如果已知乙的比热容是2×103J/（kg•℃），则甲的比热容是 J/（kg•℃）；
（3）聪明的小华同学还设计一个估测薯片的热值的实验装置，先测出薯片的质量后，再将薯片作为燃料放在燃烧皿中充分燃烧后，烧杯中水温升高，根据所学的热学公式计算，算出薯片的热值比实际值小得多，原因是： 。
28．（7分）在“测量小灯泡额定功率”的实验中，实验器材有：两节新干电池、电流表、电压表、额定电压2.5V的小灯泡，滑动变阻器、开关，导线若干，实物电路如图甲所示。
（1）甲图中有一根导线连接错误，在导线上画“×”并在图上改正（所画的导线不能交叉）。
（2）改正错误后进行实验，根据实验数据描出的小灯泡的I﹣U图象如图乙所示，则小灯泡额定功率是 W。
（3）仅用该实验装置中的器材，以下探究活动不能够完成的是 。
A．测量小灯泡的电阻 B．探究串联电路电流的特点
C．探究串联电路电压的特点 D．探究电流与电压的关系
（4）完成上面实验后，小明又设计了如图丙所示的电路，测出了额定电流为I额小灯泡L2的额定功率。实验方案如下：（电源电压不变，滑动变阻器R1的最大阻值为R1，滑动变阻器R2的最大阻值为R2）
①只闭合开关S和S2，移动R1滑片，使电流表示数为I额。
②只闭合开关S和S1，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额。保持滑动变阻器R2的滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2，则小灯泡额定功率的表达式P额＝ 。（用I额、I1、I2、R1、R2中的字母表示）
29．（6分）“微公交”是“纯电动微公交”的简称，采用零排放纯电动汽车。该项目是仙居绿色化发展的又一重大举措，在台州尚属首创。一辆载人后总质量为1500kg的微公交以72km/h的速度匀速行驶了30分钟后到达目的地。
（1）该微公交行驶的路程是多少？
（2）若轮胎与地面接触的总面积是0.5m2，那么微公交静止时对水平地面的压强是多少？
（3）如果微公交在行驶过程中电动机的输出功率为8千瓦，求行驶过程中地面对它的阻力？
30．（8分）图甲所示是一个电子拉力计原理图。电压表量程为0～3V，电流表量程为0～0.6A，小灯泡L上标有“3V 0.6W”的字样，定值电阻R0的阻值为10Ω；A、B是一根长为40cm的均匀电阻丝，阻值R＝40Ω，硬质弹簧右端和金属滑片P固定在一起（P与R间的摩擦不计），当拉力F＝0N时，滑片P与A接触时，弹簧正好保持原长，当拉力为F时，电阻丝的B端与滑片P之间的距离为x，x与F的关系如表所示闭合开关S，当F＝0N时，电流表的示数为0.1A；当F＝700N时，电流表的示数为0.2A。（灯泡阻值不变）
F/N
100
200
300
400
……
x/cm
35
30
25
20
……
（1）小灯泡L正常工作时的电阻为多少？
（2）分析表格数据可知：R接入电路阻值随拉力F变化的关系式是R＝ 。
（3）闭合开关，当F＝0N时，灯泡L的实际功率多大？
（4）该电子测力计的最大测量值为 N，若要使其增大，写出你的办法 （一种即可）。
2020~2021年江苏省南京市物理中考模拟卷（二）
一．选择题（共12小题，满分24分，每小题2分）
1．解：
A、音色是由发声体自身特点决定的，是判断发声体的依据，“闻其声，知其人”是根据声音的音色区分的，故A错误；
B、禁止燃放烟花爆竹是在声源处控制噪声的产生，故B错误；
C、用超声波能粉碎人体内的结石，说明超声波具有能量，故C正确；
D、声音在不同介质中的传播速度不同，故D错误。
故选：C。
2．解：
AD、雪和雾凇是空气中的水蒸气凝华而成的，凝华放热，故AD不合题意；
B、露珠是由于空气中热的水蒸气遇到冷液化而成的小水滴，是液化现象，液化放热，故B不合题意；
C、蜡变蜡油是由固态的固态的蜡熔化成液态的蜡油，因此是熔化现象，熔化吸热，故C符合题意。
故选：C。
3．解：A、老师的身高约170cm，普通教室门的高度略大于此数值，在200cm＝2m左右。故A符合实际；
B、课桌的质量在10kg左右。故B不符合实际；
C、人正常步行的速度在1.1m/s＝1.1×3.6km/h≈4km/h左右。故C不符合实际；
D、一般日光灯的额定功率为40W。故D不符合实际。
故选：A。
4．解：盐水不均匀，越深密度越大，光在不均匀的盐水里传播时就会发生折射，故B正确，ACD错误。
故选：B。
5．解：A、两个削平的铅块被紧压在一起不易分开，说明分子间存在引力；但分子间的引力与斥力总是同时存在的。故A错误；
B、腌制咸蛋，是利用分子在不停地做无规则运动。故B错误；
C、运载火箭采用液态氢作为火箭的燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的液态氢和其它燃料相比，液态氢可以释放出更多的热量。故C正确；
D、因为水的比热容较大，在其他条件相同时水能吸收较多的热量，所以常用水作汽车发动机的冷却液。故D错误。
故选：C。
6．解：
A、图中厚玻璃内的空气被压缩时，活塞对空气做功，瓶内空气温度升高，空气的内能增加，故A错误；
B、电能表是测量消耗电能即电功的仪表，故B错误；
C、当验电器带电时，两片金属箔由于带同种电荷相互排斥而张开，故C正确；
D、图中汽缸内的气体推动活塞向下运动时（即做功冲程），内能转化为机械能，故D错误。
故选：C。
7．解：A、图甲可以研究电流的磁场方向与电流方向的关系，是奥斯特实验，故A正确；
B、已知小磁针静止时N极水平向左，根据磁极间的相互作用可知，通电螺线管的右端为N极，左端为S极，
伸出右手握住螺线管，四指弯曲指示电流的方向，大拇指所指的方向为通电螺线管的N极，因电源左端为正极，右端为负极，故B错误。
C、水位未达到金属块A时，只有绿灯亮；水位到达达到金属块A时，即电磁铁接通电路而工作，使衔铁在电磁铁的磁力作用下，使红灯接通电路而发光，达到发出报警信号的目的。故C错误；
D、图中是电磁感应实验，根据此原理可以制成发电机，故D错误。
故选：A。
8．解：A、安全锤尖端通过减小受力面积来增大压强，故A错误；
B、压路机的重碾子是通过增大压力来增大压强，故B错误；
C、高铁轨道铺在路基上是通过增大受力面积来减小压强，故C正确；
D、啄木鸟尖尖的喙是通过减小受力面积来增大压强，故D错误。
故选：C。
9．解：A、烛焰随着声音节奏晃动，把扬声器的振动转化为烛焰的晃动，运用了转换法；
B、水路中水轮机的作用类似于电路中的小灯泡，水路中水流类似于电路中的电流，运用了类比法；
C、磁场是看不见摸不到的，通过通电导体附近小磁针指向的变化体现出来，运用了转换法；
D、电磁波是看不见摸不到的，通过扬声器发出的声音证明电磁波的存在，运用了转换法。
所以，研究方法相同的是①③④，②与其他三个不同。
故选：B。
10．解：物体静止在斜面上，受重力、支持力、摩擦力处于平衡状态。
A．物体沿斜面做匀速直线运动时，物体所受的拉力等于斜面对物体的摩擦力和重力沿斜面向下分力之和，物体所受的拉力和斜面对物体的摩擦力大小不相等，二力不是一对平衡力，故A错误；
B．物体对斜面的压力等于重力垂直斜面的分力，小于G，故B错误；
C．物体对斜面的压力是因为物体发生弹性形变产生的，故C错误；
D．物体斜面做匀速直线运动时处于平衡状态，受到的合力为0，故D正确。
故选：D。
11．解：
A、对于两孔插座的接法是左零右火，由图可知，两孔插座接到了零线和地线之间；图中三孔插座的左孔接零线、上孔接地线、右孔接火线，所以两孔插座的连接错误，三孔插座的连接正确，故A错误。
B、家庭电路中灯泡的接法：火线直接进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套，这样在更换灯泡时，断开开关，切断火线，更安全。由图知，电灯的安装及开关的连接是正确的，故B正确；
C、图中M点在火线上，所以试电笔接触M点，氖管发光；N点在零线上，所以试电笔接触N点，氖管不发光，故C错误；
D、洗衣机接入三孔插座后，电灯与洗衣机是独立工作、互不影响的，所以它们是并联的，故D错误。
故选：B。
12．解：（1）由电路图知，电压表V1并联在小灯泡的两端，通过小灯泡的电流随着电压表示数的增大而增大，所以图线①是小灯泡的I﹣U图象；
因为随着电压表示数的增大，电流表的示数减小，说明电压表一定测量滑动变阻器两端的电压，所以电压表可能只在滑动变阻器的两端，也可能在定值电阻和滑动变阻器的两端；
根据串联电路总电压等于各用电器电压之和知，图中当电流相等时，图象①②的电压之和不相等，说明电压表没有并联在定值电阻和滑动变阻器的两端，而是只并联在滑动变阻器的两端；
由图象知：当电流为0.1A时，电源电压为：U＝0.5V+3.5V+0.1A×R1﹣﹣﹣﹣﹣﹣①，
当电流为0.25A时，电源电压为：U＝0.75V+2.5V+0.25A×R1﹣﹣﹣﹣﹣﹣②，
联立①②得：R1＝5Ω，U＝4.5V，故A错误；
（2）由图乙知小灯泡正常发光时的电流为0.25A，
定值电阻R1在1min内产生的热量为：Q＝I2R1t＝（0.25A）2×5Ω×60s＝18.75J，故B正确；
（3）由图乙知，电路的最大电流为0.25A，电路的最大功率为：P大＝UI大＝4.5V×0.25A＝1.125W，故C错误；
D、小灯泡正常发光的电阻为：RL＝＝＝10Ω，
因为R2的滑片可自由移动，且灯泡能正常发光，所以R2的电阻可以为0，即R2＝0时，电路的电流为0.25A，
此时电路的总电阻为：R总＝＝＝18Ω，
串联的电阻为：R串联＝R总﹣RL﹣R1＝18Ω﹣10Ω﹣5Ω＝3Ω，
所以再串联一个3Ω的电阻后，R2的滑片可自由移动，灯泡能正常发光且安全，故D错误。
故选：B。
二．填空题（共7小题，满分26分）
13．解：（1）燃料燃烧时，燃料的化学能转化为内能，内燃机的压缩冲程中，活塞的机械能转化成燃气的内能；在做功冲程中，高温高压燃气推动活塞做功，内能转化成活塞的机械能；其他三个冲程是靠安装在曲轴上的飞轮的惯性来完成的；
（2）一台单缸四冲程汽油机的飞轮转速为1800r/min，说明1min飞轮转1800r；
则每秒钟，飞轮转＝30转，完成＝15个工作循环，做功15次。
故答案为：内；做功；惯性；15。
14．解：连接BA，过折射点做法线，根据光从空气斜射入水中，折射角小于入射角画出折射光线的位置，虽然人看到的A点是玻璃球的虚像，玻璃球的实际位置在A点的正下方，因为激光在进入水的时候也会发生折射，所以照着A点，激光也就刚好落在玻璃球上了。如图所示：
故答案为：A点。
15．解：
（1）将重900N的物体匀速提升6m，则所做的有用功：
W有＝Gh＝900N×6m＝5400J；
（2）据图乙可知，15s内拉力做的总功是6000J，
则滑轮组的机械效率：
η＝＝×100%＝90%。
故答案为：5400；90%。
16．解：
（1）木条受到竖直向下的重力和支架对木条竖直向上的支持力，由二力平衡，G＝FA+FB，
两支架对木条的支持力和木条对托盘的压力为作用力和反作用力，大小相等，故木棒的重力为：
G＝3N+8N＝11N；
（2）O为木条的重心，若向右移动甲台秤，使C点放在甲的支架上，以B为支点，木条的重力G为阻力，C点对木条的支持力FC为动力，杠杆的示意图如图1所示：
由杠杆的平衡条件，G×LB＝FC×（LC+LB），
因G和LB不变，当向右移动甲台秤，使C点放在甲的支架上，LC变小，故动力臂变小，故FC变大，因乙台秤示数等于木条的重力与甲台秤示数，故则乙的示数变小；
设甲台秤支架到木条B端的距离为x，甲台秤的示数为F，
由杠杆的平衡条件，G×LB＝F×x，
故F＝，因G与LB都不变，为一常数，故F与x为反比例函数，如下图2所示：
故答案为：（1）11N；（2）变小；如图2所示。
17．解：因船在海水和江水中处于漂浮状态，所受浮力都等于重力，当这艘轮船从松花江里驶入大海中时，它受到的浮力不变；
因F浮＝ρ液gV排，由松花江里驶入海里时，由于水的密度变大，故排开水的体积变小。
故答案为：不变；变小。
18．解：电动机正常运转时的电压为220V，通过的电流为10A，工作时间t＝2min＝120s，
则消耗的电能：
W＝UIt＝220V×10A×120s＝2.64×105J，
电流产生的热量：
Q＝I2Rt＝（10A）2×2Ω×120s＝2.4×104J
则对外输出的机械能为W′＝W﹣Q＝2.64×105J﹣2.4×104J＝2.4×105J。
故答案为：2.64×105；2.4×105。
19．解：（1）CPU的工作时间：t＝0.5h＝1800s，
CPU消耗的电能：
W＝Pt＝100W×1800s＝1.8×105J；
（2）因为发热功率占CPU功率的8%，
所以发热功率为：
P热＝P×8%＝100W×8%＝8W，
产生的热量为：
Q＝P热t＝8W×1800s＝14400J；
③根据Q＝cm△t得散热器升高的温度为：
△t＝＝＝45℃。
故答案为：1.8×105；14400；45。
三．作图题（共11小题，满分50分）
20．解：经过光心的光线传播方向不变；射向另外一侧虚焦点的光线经过凹透镜折射，折射光线平行于主光轴，如下图：
21．解：重力的方向竖直向下，压力的作用点是球与墙壁的接触点，然后过作用点作垂直于墙壁，并指向墙里面的压力。如图所示：
22．解：
经分析可知，两灯泡并联，开关S1位于L1支路支路，开关S2位于L2支路支路，如下图所示：
23．解：（1）酒精灯要使用外焰加热，所以合理顺序应先放好酒精灯，由其外焰高度确定铁圈及石棉网的高度；
温度计测量液体温度时，玻璃泡要浸没在海波中，不能接触容器底和壁，所以接着应放置烧杯，装有海波的试管，最后安装温度计。
其合理的先、后顺序是：④②③⑤①；
（2）为了使试管中的海波受热均匀，应选择小颗粒的海波进行实验；
（3）图中温度计的分度值为1℃，此时所测的温度为零上，是42℃；
（4）如丙图，海波在BC段吸收热量，温度保持不变，所以BC段海波处于熔化过程；
（5）BC段海波不断吸收热量，温度保持48℃不变，所以海波的熔点是48℃，此时其状态可能固态、液态，也可能固液共存状态，故C正确。
故答案为：（1）④②③⑤①；（2）小颗粒；（3）42；（4）BC；（5）C。
24．解：（1）平行于主光轴的光线经凸透镜后会聚在主光轴上一点，这点是凸透镜的焦点。焦点到光心的距离是凸透镜的焦距，所以凸透镜的焦距是7.5cm。
实验前应先调节光具座上烛焰、透镜和光屏三者的中心在同一高度，这样可使像成在光屏的中央；
（2）如图，物距大于像距，成倒立、缩小的实像，应用于照相机。
因为光的折射中光路是可逆的，保持凸透镜的位置不变，将光屏与蜡烛的位置对调，则物距等于原来的像距，成倒立、放大的实像。光屏上能接到像是实像。
（3）当从水凸透镜内抽出一部分水后。使透镜凸起程度变小，会聚能力较弱，将像成在光屏的后面，为了使像正好呈在光屏上，应使光线提前会聚，使所成的像相对于光屏前移，所以应在水凸透镜前放置一块凸透镜。由此判断该同学戴的是远视眼镜。
（4）他将水透镜紧贴在照片，说明物距小于一倍焦距，凸透镜成的虚像是放大的，物体离凸透镜越近，像越接近物体的大小，也就是成的虚像越小，故先看到③，然后是②，当在一倍焦距远离凸透镜的过程中，看到的像逐渐变大，当大于一倍焦距时，成倒立的像，即看到的为①，继续远离大于2倍焦距时，看到的是倒立缩小的实像，即为④，故四个像的顺序为③②①④，故选：B。
故答案为：（1）7.5；同一高度；（2）照相机；能；（3）远视；（4）B。
25．解：（1）将柱形容器内水倒去，擦干，放到电子秤上称，往其中缓缓倒入待测液体，直至到标记处，读出电子秤示数m2，因为柱形容器的质量已经清零，所以液体的质量为m2，液体的体积等于水的体积，根据密度公式ρ＝可知液体的体积为V液＝V水＝，液体的密度ρ＝＝＝；
（2）将柱形容器内水倒去，擦干，放到电子秤上清零，往其中缓缓倒入待测液体，直至电子秤示数仍为m1，测出待测液体的深度h2，此时液体的质量等于水的质量，设容器的底面积为S，根据密度公式ρ＝可知m1＝ρ水V水＝ρ水Sh1＝ρV液＝ρSh2，则液体的密度ρ＝ρ水。
故答案为：（1）④电子秤示数m2；；（2）④待测液体的深度h2；ρ水。
26．解：根据实验数据画出滑动摩擦力f与压力F关系图线。分析图线可知：压力越大，塑料盒所受的滑动摩擦力也越大；
小珠在粗糙的木板上重复实验，发现接触面越粗糙，滑动摩擦力变大了，根据画出了木板上摩擦力f与压力F关系图线知，在压力相同时，甲图对应的摩擦力大，如下所示：
故甲、乙两条图线中，甲是实验图像；
A．刹车时用力握紧车把，通过增大压力增大摩擦力，
B．书包带做的很宽，增大受力面积减小压强；
C．收音机旋钮上刻有花纹，增大接触面粗糙程度增大摩擦力，选C。
故答案为：压力越大；甲；C。
27．解：（1）根据转换法，加热相同的时间时，甲乙吸收的热量相等，故这位同学的判断不正确；
（2）根据图甲可知，加热8分钟，甲升高的温度为：100℃﹣20℃＝80℃；
乙升高的温度为：80℃﹣20℃＝60℃，
根据Q＝cm△t，在质量和吸热相同的情况下，升高的温度与比热容与成反比，故甲的比热容是：
c＝×2.0×103J/（kg•℃）＝1.5×103J/（kg•℃）；
（3）因薯片燃烧放出的热量不能完全被水吸收，即Q放＞Q吸，故算出的热值比实际值小。
故答案为：（1）不正确；（2）1.5×103；（3）薯片燃烧放出的热量不能完全被水吸收。
28．解：（1）原电路中，电压表串联在电路中是错误的，灯应与变阻器串联，电压表与灯并联，如下所示：
（2）改正错误后进行实验，根据实验数据描出的小灯泡的I﹣U图象如图乙所示，可知灯在2.5V时的电流为0.25A，则小灯泡额定功率是：P＝UI＝2.5V×0.25A＝0.625W；
（3）A．由R＝可知，电压表测出电压，电流表测出电流，可测量小灯泡的电阻，故A能完成；
B．将电流分别串联在电路不同处，可探究串联电路电流的特点，故B能完成；
C．分别将电压表并联在各用电器两端，可探究串联电路电压的特点，故C能完成；
D、探究电流与电压的关系要控制电阻不变，灯的电阻随温度的变化而变化，故D不能完成。
故选D；
（4）①闭合开关S和S2，移动R1滑片，使电流表的示数为I额。
②只闭合开关S和S1，保持R1滑片位置不动，移动R2滑片，使电流表的示数为I额．保持变阻器R2的滑片位置不动，将另一个滑动变阻器滑片移到最左端，电流表的示数为I1，再将此滑动变阻器的滑片移到最右端，电流表的示数为I2。
在①中，R1与灯串联，灯正常发光，
在②中，R1与R2串联，因为电路中电流仍为I额，所以R2＝RL；
保持R2滑片位置不动，将另一个滑动变阻器（R1）滑片移到最左端，电流表的示数为I1，再将此滑动变阻器（R1）的滑片移到最右端，电流表的示数为I2。
由串联电路特点和欧姆定律可得：
U＝I1R2＝I2（R1+R2），
解得：R2＝，
小灯泡额定功率的表达式为：
P额＝I额2RL＝I额2R2＝I额2•R2＝I额2•。
故答案为：
（1）如上所示；（2）0.625；（3）D；（4）②I额2•。
29．解：
（1）由v＝得，微公交行驶的路程：
s＝vt＝72km/h×0.5h＝36km；
（2）微公交的重力：
G＝mg＝1500kg×10N/kg＝15000N；
因为微公交静止在水平地面上，
所以微公交对水平地面的压力：F＝G＝15000N，
微公交对水平地面的压强：
p＝＝＝3×104Pa；
（3）72km/h＝20m/s，
由P＝＝＝Fv得，微公交受到的牵引力：
F牵＝＝＝400N，
因为微公交处于匀速直线运动状态，
所以行驶过程中地面对它的阻力：f＝F牵＝400N。
答：（1）该微公交行驶的路程是36km；
（2）若轮胎与地面接触的总面积是0.5m2，那么微公交静止时对水平地面的压强是3×104Pa；
（3）如果微公交在行驶过程中电动机的输出功率为8千瓦，行驶过程中地面对它的阻力为400N。
30．解：（1）根据P＝可知，灯泡正常发光时的电阻为：RL＝＝＝15Ω；
（2）由表中数据可知，压力为100N时，R未接入电路的阻值为×（40cm﹣35cm）＝5Ω，
压力增大到200N时，R未接入电路的阻值为×（40cm﹣30cm）＝10Ω，
压力增大到300N时，R未接入电路的阻值为×（40cm﹣25cm）＝15Ω，
压力增大到400N时，R未接入电路的阻值为×（40cm﹣20cm）＝20Ω，
依此类推，可知减小的电阻为：0.05F，所以R接入电路阻值随拉力F变化的关系式是R＝40Ω﹣0.05Ω/N×F；
（3）根据电路图可知，闭合开关，灯泡、定值电阻以及滑动变阻器串联；
当F＝0N时，电路电流为0.1A，则灯泡的实际功率：PL实＝I2RL＝（0.1A）2×15Ω＝0.15W；
（4）由P＝UI可知，灯泡正常发光时电流：IL＝＝＝0.2A，此时电路中的电流是最大的，根据题意可知，此时的拉力为700N，所以量程为0～700N；
若要使其量程增加，则R接入电路的长度要变小，电阻会变小，电路中的电流会变大，超过灯泡的额定电流，所以此时需要减小电路中的电流，所以可以在电路中串联一个电阻或更换电压较小的电源。
故答案为：（1）正常工作时的电阻为15Ω；（2）40Ω﹣0.05Ω/N×F；（3）当F＝0N时，灯泡L的实际功率0.15W；（4）0～700；串联一个电阻。
相关试卷
2022年江苏省南京市中考物理冲刺卷(word版含答案)： 这是一份2022年江苏省南京市中考物理冲刺卷(word版含答案)，共12页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
2021年江苏省南京市中考物理模拟卷（一）word版含解析： 这是一份2021年江苏省南京市中考物理模拟卷（一）word版含解析，共26页。
2021年江苏省南京市物理中考模拟卷（五）（word版 含答案）： 这是一份2021年江苏省南京市物理中考模拟卷（五）（word版 含答案），共18页。
