2022年江苏省镇江市中考物理模拟试卷
展开
这是一份2022年江苏省镇江市中考物理模拟试卷，共16页。试卷主要包含了水无常形，变化万千，故老子曰，下列估测数据中符合实际的是等内容，欢迎下载使用。
2022年江苏省镇江市中考物理模拟试卷
一．选择题（共12小题，满分24分）
1．在下列科学家中，以他名字作为浮力单位的是（ ）
A．牛顿 B．阿基米德 C．帕斯卡 D．托里拆利
2．目前某些手机软件为了保护隐私，使用了“声纹锁”，只要主人说出事先设定的暗语就能把锁打开，即使别人说出了暗语的内容也打不开，这种声纹锁辨别主人声音的主要依据（ ）
A．响度 B．音色 C．音调 D．音速
3．水无常形，变化万千，故老子曰：“上善若水，水善利万物而不争”。在物理现象中，水亦有多种状态的变化，并伴随吸热或放热。下列物态变化以及吸放热，判断正确的是（ ）
A．春天，冰雪消融，熔化放热
B．夏季，清晨白雾，汽化吸热
C．秋天，叶上露珠，液化放热
D．冬天，美丽“雾凇”，凝华吸热
4．如图，小乐同学在商场内乘坐电梯上升时，说自己是静止的，她所选的参照物是（ ）
A．商场的地面 B．乘坐的电梯 C．悬挂的展牌 D．架上的商品
5．下列估测数据中符合实际的是（ ）
A．一枚一元硬币的质量约6g
B．成年人步行的速度约5m/s
C．班级门的高度约3.5m
D．一名中学生百米赛跑所用时间约为8s
6．如图所示，“复兴号”列车在平直路段上加速行驶的过程中，它的（ ）
A．动能增大 B．动能减小
C．重力势能增大 D．重力势能减小
7．如图所示，无风条件下卡通造型的塑料氢气球向带负电的甲棒靠近但未接触，而氢气球却远离带电情况未知的乙棒。则可推断乙棒（ ）
A．不带电 B．带正电
C．带负电 D．带电情况无法判断

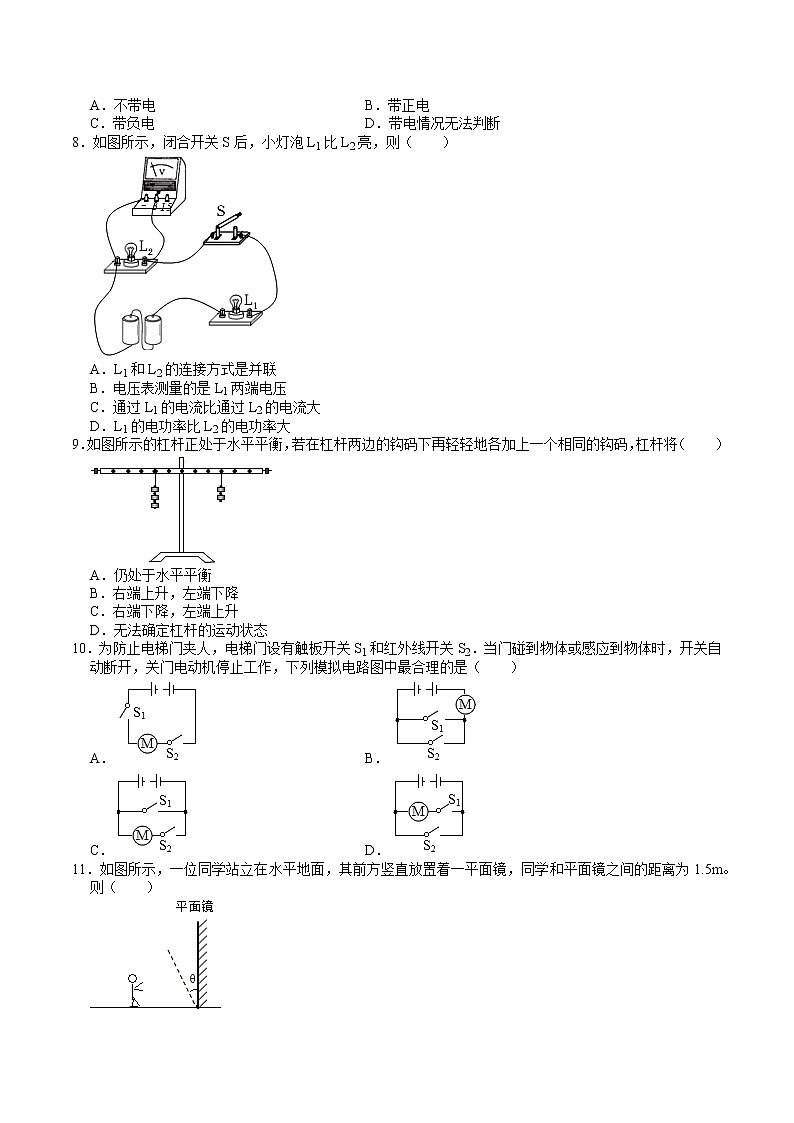

8．如图所示，闭合开关S后，小灯泡L1比L2亮，则（ ）
A．L1和L2的连接方式是并联
B．电压表测量的是L1两端电压
C．通过L1的电流比通过L2的电流大
D．L1的电功率比L2的电功率大
9．如图所示的杠杆正处于水平平衡，若在杠杆两边的钩码下再轻轻地各加上一个相同的钩码，杠杆将（ ）
A．仍处于水平平衡
B．右端上升，左端下降
C．右端下降，左端上升
D．无法确定杠杆的运动状态
10．为防止电梯门夹人，电梯门设有触板开关S1和红外线开关S2．当门碰到物体或感应到物体时，开关自动断开，关门电动机停止工作，下列模拟电路图中最合理的是（ ）
A． B．
C． D．
11．如图所示，一位同学站立在水平地面，其前方竖直放置着一平面镜，同学和平面镜之间的距离为1.5m。则（ ）
A．将平面镜向上移动，该同学的像也向上移动
B．若改用一块较小的平面镜，他的像将变小
C．如图，平面镜绕底部逆时针转至虚线位置的过程中，像的位置不变
D．若在平面镜后放置一块木板，不会影响他在平面镜中的像
12．新冠肺炎疫情期间，常用的某款手持式电子测温仪如图甲，图乙是它工作的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻，显示仪是由电流表或电压表改装而成。在测量人的体温时显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是（ ）
A．图乙中的显示仪是由电流表改装成的
B．热敏电阻R的阻值随着温度的升高而减小
C．被测温者体温越高，整个电路消耗的电能越小
D．若显示仪损坏，闭合开关后，则R与R0依旧有电流通过
二．填空题（共9小题，满分28分）
13．根据下列提供的情境作答：（1）请你读出图1中各种测量仪器的读数：
a．当时的室温为 ℃； b．木块的长度为 mm；c．杯与液体的总质量为 g；
（2）为了保证单位院内、居民居住区内良好的环境，道路交通安全法规定：在单位院内、居民居住区内，机动车应当低速行驶，避让行人，故在小区内竖立此一块交通标志，如图2所示，这是表示 。“探索”物理兴趣小组的同学想通过实验来判断一辆车进入小区直道内是否超速，请你完成下列内容的填写：
a．实验所需的测量器材主要有： ；b．应测量的物理量有： 。
14．在标准大气压下水的沸点为 ，制药时为了在不超过80℃的温度下从溶液中除去水分而提取抗菌素，采用的方法是 （选填“升高”或“降低”）容器内的气压，使水的沸点低于80℃，在不同海拔高度处，大气压强的值通常 （选填“相同”或“不同”）。
15．2021年5月22日，我国发射的“祝融号”火星车成功登陆火星，与在地球上相比，其质量 （填写变化情况）。火星车通过 波与地球联络，它利用太阳能电池板供电，太阳能属于 （填“可再生”或“不可再生”）能源。
16．油条是人们常吃的食品。把和好的面切成方条，将两个方条压在一起并抻长，做成“面条”，将“面条”放入翻滚的油中炸熟变成金黄的油条，是用 的方式增大了它的内能，翻滚的油在持续吸热的过程中，温度 （选填“不变”“变大”或“变小”）。用油炸比用水煮油条熟的快是利用 （选填“油的比热容大”或“油的沸点高”）。
17．如图是小明在某次物理实验中的操作，仔细观察并回答：
（1）这种测量工具是用来测量物体 （填写物理量名称）的；
（2）小明在调节时发现指针如图甲所示，接下来他的操作应该是 ；
（3）从图乙中读出小明这次的测量结果是 ；
（4）若砝码用久了出现了磨损，则测得的质量 （填“偏大”、“偏小”或“不变”）。
18．如图所示是小明家的电能表，电能表上的一个数据看不清楚，计数器记录了他家月初、月末的耗电示数，则这个月他家总共消耗的电能为 kW•h。若电路中只有一个电热水壶工作3min，观察到电能表的指示灯闪烁了100次，该热水壶的电功率为1250W，这个电能表看不清楚的数据应该标的是 imp/（kW•h）。
19．如图所示是小美同学探究“导体的电流与电阻的关系”的电路图。所用实验器材是：电源（6V）、电流表（0～0.6A）、电阻箱（0～999.9Ω）、滑动变阻器（60Ω 1A）、开关、导线若干。分析表中数据可知：电阻箱两端的电压为 V．保持上述电压表示数不变，要测量更多组数据，为保证实验顺利完成，电阻箱接入电路的阻值不得小于 Ω，不得超过 Ω．
序号
电阻R/Ω
电流I/A
1
6
0.40
2
8
0.30
3
12
0.20
20．（1）如图甲所示一个充气的气球下面挂一个金属球，把它们放入水中某处恰能静止，现把金属块及气球的位置轻轻向下移一些，则金属块和气球将 。
（2）A、B、C三个实心小球的A、B体积相等，B、C质量相等，它们在水槽中的位置如图乙所示，三个小球受浮力分别为FA，FB，FC．则三个小球的浮力FA、FB、FC的大小关系是 。
（3）如图丙所示，在容器中放一个上、下底面积均为10cm2、高为6cm、体积为70cm3的均匀对称石鼓，其下底表面积与容器底部完全紧密接触，石鼓全部浸没于水中且其上表面与水面齐平，则石鼓受到的浮力是 。。
21．如图甲所示电路中，电源电压保持不变，图乙是小灯泡L和电阻R的I﹣U图像，只闭合开关S时，电压表的示数为4V，同时闭合开关S和S1时，电压表的示数为 V，若此时断开开关S，电阻R的阻值为 Ω，若将小灯泡L和电阻R并联在2V的电源上，并联后总电阻的阻值为 Ω。
三．作图题（共9小题，满分48分）
22．在如图中用力的示意图面出铁球所受的重力。
23．请在图中画出通电螺线管的N极。
24．请在图中用笔画线代替导线，将电灯、开关和插座正确接入家庭电路。
25．小华使用图甲装置来探究影响滑动摩擦力大小的因素。
（1）实验中，应沿 方向拉动弹簧测力计，使木块在水平木板上做 运动。
（2）某次正确实验中，弹簧测力计的指针位置如图乙所示，木块受到的滑动摩擦力大小为 N，方向为 。
（3）小华利用图丙中场景①和②来探究滑动摩擦力与压力的关系，请指出她在实验中明显的不当之处： 。
（4）在某次实验中，小华拉动木块在木板上运动，木块运动的路程﹣时间图像如图丁所示。若用F1和F2分别表示0～t1和t1～t2时间内弹簧测力计的示数，则可判断F1 F2（填“＞”、“＜”或“＝”）。
26．如图所示，是探究凸透镜成像规律的实验装置，烛焰、光屏和凸透镜位于图中位置时，在光屏上成有清晰的、 （选填“放大”或“缩小”）的实像；如果将蜡烛逐渐向远离凸透镜方向移动移动一定距离，凸透镜位置不变，要想在光屏上得到清晰的像，光屏应该向 （选填“靠近”或“远离”）凸透镜方向移动适当距离。
27．小明同学在做“测量小灯泡的额定功率”的实验中，选用如图1所示的器材和电路。其中电源电压为6V，小灯泡的额定电压为3.8V，滑动变阻器的铭牌上标有“20Ω 1A”字样。
（1）请用笔画线代替导线将图甲的实验电路补充完整。（要求滑动变阻器的滑片向右移动时通过电路的电流变大）
（2）闭合开关后，移动滑动变阻器的滑片发现小灯泡始终不发光，电流表有示数，电压表无示数。若电路只有一处故障，则故障原因是 。
（3）排除故障后再次闭合开关，移动滑片直到电压表的示数为3.8V，此时电流表的示数如图2所示，则小灯泡的额定功率为 W。再调节滑动变阻器使电压表的示数达到3V，小灯泡发光较暗，此时小灯泡的实际功率 （选填“大于”、“小于”或“等于”）额定功率。
（4）同组的小亮同学还想探究“在电压一定时，电流与电阻的关系”，于是将图1中的小灯泡换成三个阻值分别为5Ω、10Ω、15Ω的定值电阻，其余连接均不改变。图3是小亮根据测得的实验数据绘制的电流I随电阻R变化的图像。由图像可知小亮将定值电阻R两端的电压控制为 V不变。当定值电阻由5Ω换为10Ω时，为达到实验要求，滑动变阻器的滑片应向 （选填“左”或“右”）端移动，直到滑动变阻器接入电路中的阻值为 Ω。
28．体重为800N的人，双脚与地面的接触面积为400cm2，用图甲所示的滑轮组提升物体M。已知被提升的物体M重为900N，人加在绳子自由端的拉力F将物体M以0.4m/s的速度匀速提升到8m的高度，拉力做的功W随时间t的变化图象如图乙所示。不计钢丝绳的重力、摩擦力，则：
（1）滑轮组提升重物所做的有用功是多少？
（2）滑轮组提升重物的机械效率是多少？
（3）动滑轮的重力是多少？
29．新冠病毒使2020年春的中国成为了一个没有硝烟的战场，负压救护车（如图所示）则是众多“逆行者”中的一负。所谓负压就是利用技术手段，使车内气压低于外界大气压，车的医疗舱每小时可换气20次，能过滤分离病毒高达99.97%，既对车内人员起到防护的作用，也避免了感染车外更多的人。已知该车平均输出功率50kW，平均速度90km/h。
（1）该车行驶百公里（100km）输出的机械功为多少？
（2）若汽车的效率为25%，则该车百公里（100km）消耗多少升汽油？（结果保留一位小数，汽油的密度为0.70×103kg/m3，热值4.6×107J/kg）。
30．阅读短文，回答问题
空气能热水器
空气能热水器工作原理如图甲所示．蒸发器从室外空气吸热，加热低沸点氟介质并使其汽化，氟介质蒸汽由压缩机压缩升温后，进入冷凝器液化释放热量传递给水箱中的冷水，随后经过“节流降温过滤降压”回到室外的蒸发器开始下一个循环。
空气能热水器具有高效节能的特点，它工作时，氟介质在蒸发器中吸收热空气的能量；压缩机消耗电能转化为氟介质的内能，转化率为90%，最终氟介质在冷凝器中给冷水释放热量。
额定电压（V）
220
出水温度（℃）
50
额定功率（kW）
1
热水产出率（L/h）
100
能效比
环境温度范围（℃）
﹣10～50
上表为某种型号“空气能热水器”在进水温度20℃时测定的部分参数。
其中，“热水产出率”和“能效比”是衡量空气能热水器性能的两个重要指标。“热水产出率”是指该热水器当进水温度为20℃，出水温度为50℃时，每小时可出热水的体积数。“能效比”是指加热过程中水吸收的热量与消耗电能的比值。
请根据上述材料，回答下列问题：
（1）空气能属于 （选填“可再生”或“不可再生”）能源。水箱中水的温度升高，是通过 方式增加了水的内能，这个过程中，消耗的电能 （选填“大于”、“等于”或“小于”）在冷凝器中水吸收的热量。
（2）下列关于空气能热水器的判断中，正确的是 。
A．氟介质经膨胀阀减压后，它的沸点可能是﹣10℃
B．空气能热水器利用电流的热效应使水的温度升高
C．工作媒质在蒸发器中发生物态变化时不断吸热
D．空气能热水器消耗的电能越少，其能效比越高
（3）该空气能热水器正常工作1h可产出 kg的热水，这段时间内水吸收的能量为 J，其能效比为 。[c水＝4.2×103J/（kg•℃）]
（4）图乙是某兴趣小组设计的热水温度监测模拟电路。其中D为温度传感器，通过温度计t（实质是一个量程为0～0.6A的电流表）读出温度的大小，若电源电压为9V，R0为10Ω的定值电阻，温度传感器D电阻的倒数1R与温度的关系如图丙所示。
①当温度计的示数为20℃时电路中的电流为 A。该温度计所能测量的最高温度为 ℃。
②设计中，该小组用干电池作为电源，随着电路使用时间的变长，将会导致测得的温度值 （选填“偏大”、“偏小”或“不变”）。
参考答案与试题解析
1．【解答】解：在物理学中，
A、牛顿是力的基本单位。浮力是力的一种，所以其单位也是牛顿。故A符合题意；
B、阿基米德是著名的哲学家和科学家，但其名字目前为止不是物理量的单位。故B不符合题意；
C、帕斯卡是压强的基本单位。故C不符合题意；
D、托里拆利最早较精确测出了大气压的数值，但其名字目前为止不是物理量的单位。故D不符合题意。
故选：A。
2．【解答】解：因为每个人的发声音色不同，而声纹锁是依据音色来进行判断的，只能按照设定的音色打开，故B正确，ACD错误。
故选：B。
3．【解答】解：A、冰雪消融固态冰变为液态水，属于熔化现象，熔化吸热，故A错误；
B、雾是空气中的水蒸气遇冷液化形成的液态小水滴，液化放热，故B错误；
C、露是空气中的水蒸气遇冷液化形成的液态小水滴，液化放热，故C正确；
D、雾凇是空气中的水蒸气凝华形成的固态小冰晶，凝华放热，故D错误。
故选：C。
4．【解答】解：静止站在上升的电梯中的小乐，
ACD、相对于商场的地面、悬挂的展牌、架上的商品来说，它们间的位置发生了变化，是运动的。故ACD不合题意；
B、和乘坐的电梯之间的位置没发生变化，所以相对于电梯是静止的，故B符合题意。
故选：B。
5．【解答】解：A、一块橡皮的质量约10g，一枚一元硬币的质量略小于此数值，在6g左右。故A符合实际；
B、成年人正常步行的速度在4km/h＝4×13.6m/s≈1.1m/s左右。故B不符合实际；
C、教室的高度在3m左右，教室门的高度在2m左右。故C不符合实际；
D、男子百米世界纪录略小于10s，中学生百米成绩不可能小于10s，一般在14s左右。故D不符合实际。
故选：A。
6．【解答】解：列车在平直路段上加速行驶的过程中，它的质量不变，速度增大，所以动能增大；而列车的质量和高度都没有发生改变，所以它的重力势能不变，故A正确，BCD错误；
故选：A。
7．【解答】解：如图，塑料氢气球向带负电的甲棒靠近但未接触，发生了相互吸引，根据异种电荷相互吸引和带电体能吸引轻小物体的性质可知，气球可能带不同电荷或不带电。
氢气球与未知的乙棒之间远离，根据同种电荷相互排斥可知：氢气球和乙棒带同种电荷，
所以，氢气球一定是带电，则带与甲棒不同电荷，由于甲棒带负电，则氢气球带正电荷。
故选：B。
8．【解答】解：AC、从图中可以看出，两灯泡串联，因为串联电路中处处电流相等，因此通过L1、L2的电流相等，光源，故AC错误；
B、电压表并联在灯泡L2两端，电压表测量的是L2两端电压，故B错误；
D、灯泡的亮度取决于其实际功率的大小，闭合开关S后，小灯泡L1比L2亮，说明L1的电功率比L2的电功率大，故D正确。
故选：D。
9．【解答】解：设每个钩码的质量为m，左侧力臂为L，
由杠杆的平衡条件可得：3mgL＝2mgL右，
解得：L右=32L；
两端增加一个钩码后，左侧力和力臂的乘积为4mgL，右侧力和力臂的乘积为3mg×32L＝4.5mgL，
则右端力和力臂的乘积大，所以杠杆右端下降，左端上升，故ABD错误、C正确。
故选：C。
10．【解答】解：经分析可知，触板开关S1和红外线开关S2不能独立工作即为串联，它们共同控制关门电动机，
由选项可知，只有选项A符合要求。
故选：A。
11．【解答】解：A、平面镜竖直向上移动时，像与物体还是关于平面镜所在平面对称的，故像不动，故A错误；
B、像的大小只与物的大小有关，与镜子的大小无关，故B错误；
C、根据平面镜成像特点可知，平面镜绕底部逆时针转至虚线位置的过程中，像的位置也向上，故C错误；
D、平面镜成的像是虚像，是由反射光线的反向延长线会聚而成的，用一块木板挡在镜子后的像的前面，不能挡住镜中的像，故D正确。
故选：D。
12．【解答】解：
A、由图可知，R与R0串联，因显示仪与热敏电阻并联，故显示仪是由电压表改装成的，故A错误；
B、当被测者体温较高时，显示仪的示数（电压表的示数）也会变大，由分压原理可知，热敏电阻的电阻变大，即热敏电阻R的阻值随着温度的升高而增大，故B错误；
C、被测者体温越高，热敏电阻的阻值越大，电路的总电阻越大，由I=UR可知，电路的电流越小，根据P＝UI可知，功率越小，由于时间不知，则根据W＝Pt可知无法判定消耗电能的多少，故C错误；
D、若显示仪损坏，闭合开关后，R与R0串联接入电路中，R与R0依旧有电流通过，故D正确。
故选：D。
13．【解答】解：
（1）a、温度计最小分度为1℃，由图中的温度计可直接读出温度为25℃。
b、木块左侧刻度尺示数为6.00cm，木块右端对应刻度尺示数为7.75cm，则木块长度为7.75cm﹣6.00cm＝1.75cm＝17.5mm。
c、托盘中砝码质量为50g+20g+5g＝75g，天平横梁标尺的读数为4.4g，则木块的质量为75g+4.4g＝79.4g。
（2）“15”表示此路段机动车最大车速不能超过15km/h；
a、根据速度公式v=st知道，要测平均速度，需要测量的物理量是汽车的路程和所用的时间；用到的测量工具是刻度尺和停表。
故答案为：（1）a、25；b、17.5；c、79.4；（2）此路段车速不能超过15km/h；a、刻度尺和停表；b、路程和时间。
14．【解答】解：在标准大气压下水的沸点为100℃，沸点的高低与气压的大小有关，降低容器内气压，水的沸点也会降低，低于80℃。
大气压与海拔高度有关，海拔高度越高，大气压越小，在不同的海拔高度处，大气压强的值通常是不同的。
故答案为：100℃；降低；不同。
15．【解答】解：质量是物体的一种属性，与物体所在的空间位置无关。火星车成功登陆火星，与在地球上相比，其质量不变；火星车通过电磁波与地球联络，它利用太阳能电池板供电，太阳能可以源源不断地从自然界得到，属于可再生能源。
故答案为：不变；电磁；可再生。
16．【解答】解：将“面条”放入翻滚的油中炸熟变成金黄的油条，“面条”从油中吸收热量，是用热传递的方式增大了它的内能；
根据液体沸腾的特点可知，翻滚的油在持续吸热的过程中，其温度不变；
不同液体的沸点是不同的，油的沸点高，水的沸点低，当沸腾的时候，油温较高，所以用油炸比用水煮油条熟得快是利用油的沸点高。
故答案为：热传递；不变；油的沸点高。
17．【解答】解：（1）图示的测量工具是天平，它是测量物体质量的；
（2）甲图中指针偏向刻度标尺的左侧，应将天平右端的平衡螺母向右调，当指针指在分度盘的中央时，表示天平平衡了；
（3）由图乙可知，砝码的质量为50g+10g＝60g，游码在标尺上对应的刻度是2.4g，所以天平的读数应为62.4g；
（4）砝码磨损了，相当于砝码的质量减小了，但是上面所标的数值还没变。在称量物体时所加的数目就多了，砝码的实际质量还等于物体的质量，只是所标的数值相对于实际质量偏大了，所以测量结果偏大了。
故答案为：（1）质量；（2）向右调节平衡螺母；（3）62.4g；（4）偏大。
18．【解答】解：
（1）这个月他家消耗的电能为：12614.6kW•h﹣12519.6kW•h＝95kW•h；
（2）已知该热水壶的电功率P＝1250W＝1.25kW，由P=Wt可得，电热水壶3min消耗的电能为：
W＝Pt＝1.25kW×360h＝0.0625kW•h；
由题知，电路中消耗0.0625kW•h的电能时，电能表指示灯闪烁了100次，
则消耗1kW•h的电能时，电能表指示灯闪烁的次数：
N=1kW⋅h0.0625kW⋅h/100imp=1600imp，所以该电能表的规格为：1600imp/（kW•h）。
故答案为：95；1600。
19．【解答】解：（1）根据电流与电阻关系时，要控制电阻的电压不变，根据表中数据，电阻箱两端的电压为：
UV＝IR＝0.40A×6Ω＝0.30A×8Ω＝0.20A×12Ω＝2.4V；
（2）①电阻箱两端的电压始终保持UV＝2.4V，根据串联电路电压的规律，变阻器分得的电压：
U滑＝U﹣UV＝6V﹣2.4V＝3.6V，
电压表示数为变阻器分得电压的2.4V3.6V=23倍，根据分压原理，当变阻器连入电路的电阻最大时，对应的最大定值电阻：
R定大=23×60Ω＝40Ω；
②电流表选用小量程，故电流表允许通过的最大电流为0.6A，而滑动变阻器允许通过的最大电流为1A，因此电路的最大电流为0.6A，
由I=UR可得，电阻箱最小电阻：R定小=UVI大=2.4V0.6A=4Ω；
故为保证实验顺利完成，电阻箱接入电路的阻值不得小于4Ω，不得超过40Ω。
故答案为：2.4；4；40。
20．【解答】解：（1）气球和金属块在水中静止，故所受浮力与气球及金属块的重力相等。当气球轻轻向下移一些时，深度变大，受到的液体压强变大，则气球体积变小，故气球所受浮力变小，浮力小于重力，故金属块和气球下沉。
（2）由图知，VA排＝VA；VB排＝VB，
已知A、B球的体积相同，即：VA＝VB，
所以，VA排＝VB排，
根据F浮＝ρ水gV排，可知：FA＝FB；
B、C球的质量相等，则GB＝GC，
根据漂浮条件可知：FB＝GB，FC＝GC，则：FB＝FC；
所以，FA＝FB＝FC。
（3）由于石鼓下底面与容器紧密接触，且石鼓上表面与水面相平，
所以，石鼓圆柱体部分不受浮力，而石鼓两侧凸出的部分受到了浮力，
则石鼓排开水的体积如下图阴影部分所示：
则V排＝V石鼓﹣V圆柱＝70cm3﹣10cm2×6cm＝10cm3＝1×10﹣5m3，
所以，石鼓受到水的浮力：
F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×1×10﹣5m3＝0.1N。
故答案为：（1）下沉；（2）FA＝FB＝FC；（3）0.1N。
21．【解答】解：（1）根据电路图可知，只闭合开关S时，定值电阻与灯泡串联，电压表测量定值电阻两端的电压，电压表的示数为4V，即：UR＝4V，
由图乙可知，当电阻R两端电压为4V时，通过电阻的电流为0.2A；
由于串联电流中处处电流相等，所以通过灯泡的电流也是0.2A，
由图乙可知，当灯泡的电流也是0.2A时，灯泡两端的电压为1V，
串联电路两端电压等于各部分电压之和，所以电源电压为：
U＝UR+UL＝4V+1V＝5V，
根据电路图可知，闭合开关S和S1时，灯泡被短路，电路为定值电阻R的基本电路，电压表测量电源电压，所以电压表的示数为5V；
若此时断开开关S，电路处于开路，电路中没有电流，但电阻的阻值不变，则由I=UR可知，定值电阻R的阻值：R=URIR=4V0.2A=20Ω；
（2）若将小灯泡L和电阻R并联在2V的电源上，根据并联电路的特点可知灯泡L和电阻R两端的电压相等，为2V，
根据图乙可知此时，通过灯泡的电流为0.3A，通电阻R的电流为0.1A，
则干路电流为：I＝IR′+IL′＝0.1A+0.3A＝0.4A，
由I=UR可知总电阻值：
R总=UI=2V0.4A=5Ω。
故答案为：5；20；5。
22．【解答】解：重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：
23．【解答】解：据图可知，电流从螺线管的左侧流入，根据安培定则，右手握住螺线管，四指指向电流方向，则大拇指所指的方向即通电螺线管的左端为N极，右端为S极。如下图所示：
24．【解答】解：
（1）灯泡接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上。
（2）三孔插座的接法：上孔接地线、左孔接零线、右孔接火线。如图所示：
25．【解答】解：（1）当用弹簧测力计沿水平方向拉动木块，使其在长木板上做匀速直线运动时，木块处于平衡状态，根据二力平衡知识，此时摩擦力的大小等于弹簧测力计的示数；
（2）由图可知，用弹簧测力计水平向右匀速拉动木块，弹簧测力计的分度值为0.2N，其示数大小为3.4N，木块受到的滑动摩擦力大小为3.4N，摩擦力方向水平向左；
（3）由图丙可知，①和②两实验接触面的粗糙程度不同，压力不同，由于没有控制接触面粗糙程度相同，无法探究摩擦力与压力之间的关系；
（4）由图可知，木块在0～tl和t1～t2内运动的路程和时间均成正比，说明木块在0～tl和t1～t2内均做匀速直线运动，同一木块在粗糙程度相同的水平面上运动，压力不变，接触面的粗糙程度相同，所以木块受到的滑动摩擦力相同，木块做匀速直线运动，拉力等于滑动摩擦力，所以拉力也相等，即F1＝F2。
故答案为：（1）水平；匀速直线；（2）3.4；水平向左；（3）没有控制接触面粗糙程度相同；（4）＝。
26．【解答】解：如图，像距大于物距，由凸透镜成像规律可知，成倒立、放大的实像；
如果将蜡烛逐渐向远离凸透镜方向移动，凸透镜位置不变，要想在光屏上得到清晰的像，根据“物远像近像变小”，像距会随之变小，故光屏应该向靠近凸透镜方向移动。
故答案为：放大；靠近。
27．【解答】解：（1）滑动变阻器的滑片向右移动时通过电路的电流变大，说明变阻器连入阻值变小，所以应选择B接线柱，将其串联入电路中，如图所示：
（2）闭合开关后，移动滑动变阻器的滑片，电流表有示数，说明电路中是通路，小灯泡始终不发光且电压表无示数，故障的原因可能是灯泡短路了；
（3）由图乙知，电流表使用0～0.6A量程，分度值为0.02A，灯泡正常发光时通过的电流为0.3A，
小灯泡的额定功率为：P＝UI＝3.8V×0.3A＝1.14W；
电压表测量小灯泡的电压，此时小灯泡的电压为3V，小于额定电压，且小灯泡发光较暗，此时小灯泡的实际功率小于额定功率；
（4）探究电流与电阻的关系时，应控制电压不变，由图像知，当接入10Ω定值电阻时，通过的电流为0.3A，所以定值电阻R两端的电压控制为：U＝IR＝0.3A×10Ω＝3V；
当定值电阻由5Ω换为10Ω时，由串联电路的分压原理知，定值电阻两端分得电压增大，应增大变阻器连入电路的阻值，增大其分得电压以减小定值两端电压，所以滑片应向左端移动；
由串联电路特点和欧姆定律可得，此时变阻器连入阻值：R滑=U滑I=U-URI=6V-3V0.3A=10Ω，
案为：（1）见上图；（2）灯泡短路；（3）1.14；小于；（3）3；左；10。
28．【解答】解：
（1）滑轮组提升重物所做的有用功：
W有＝Gh＝900N×8m＝7200J；
（2）由v=st可得，物体上升时间：
t=hv=8m0.4m/s=20s，
由图乙可知，此时拉力做的总功是8000J，
滑轮组的机械效率：
η=W有W总×100%=7200J8000J×100%＝90%；
（3）由图甲可知，n＝2，则绳子自由端移动的距离：
s＝nh＝2×8m＝16m，
由W＝Fs可得，滑轮组绳端的拉力：
F=W总s=8000J16m=500N，
不计钢丝绳的重、摩擦力大小，由F=1n（G+G动）得，动滑轮的重力：
G动＝nF﹣G＝2×500N﹣900N＝100N。
答：（1）滑轮组提升重物所做的有用功是7200J；
（2）滑轮组提升重物的机械效率是90%；
（3）动滑轮的重力是100N。
29．【解答】解：（1）已知该车的平均速度v＝90km/h，行驶的路程s＝100km，
则行驶的时间为：t=sv=100km90km/h=109h=109×3600s=4000s，
则该车行驶百公里输出的机械功为：W＝Pt＝50×103W×4000s＝2×108J；
（2）根据η=WQ放×100%可得汽油完全燃烧放出的热量为：
Q放=Wη×100%=2×108J25%=8×108J，
则该车百公里（100km）消耗的汽油质量为：m=Q放q=8×108J4.6×107J/kg≈17.39kg，
消耗的汽油体积为：V=mρ=17.39kg0.7×103kg/m3≈2.48×10﹣2m3＝24.8L。
答：（1）该车行驶百公里（100km）输出的机械功为2×108J；
（2）该车百公里（100km）消耗24.8升汽油。
30．【解答】解：（1）空气在自然界可以不断利用、循环再生的一种能源，所以空气属于可再生能源；
蒸发器从室外空气吸热，加热低沸点氟介质并使其汽化，氟介质蒸汽由压缩机压缩升温后，进入冷凝器液化释放热量传递给水箱中的冷水，这是通过热传递的方法增加了水的内能；
根据其原理可知，蒸发器从室外空气吸热，加热低沸点氟介质并使其汽化，氟介质蒸汽由压缩机压缩升温后，进入冷凝器液化释放热量传递给水箱中的冷水，即冷凝器中水吸收的热量主要来自于空气，故这个过程中，消耗的电能小于在冷凝器中水吸收的热量；
（2）A、氟介质经膨胀阀减压后，沸点降低；因该空气能热水器的适用环境温度范围为﹣10～50℃，所以氟介质的沸点应低于﹣10℃，才能保证它在所给环境温度范围内正常工作，故A错误；
B、由图甲可知，进入冷凝器液化释放热量通过热传递的方法增加了水的内能，故B错误；
C、由题意可知，工作媒质在蒸发器中发生物态变化是汽化，而汽化时不断吸热，故C正确；
D、根据能效比定义可知，由于水吸收热量不确定，故其能效比没法确定，故D错误；
故选：C；
（3）热水产出率100L/h表示1h能产出100L的热水，水的体积：V＝100L＝100dm3＝0.1m3，
由ρ=mV可知，所产出热水的质量：m＝ρV＝1.0×103kg/m3×0.1m3＝100kg；
该热水器当进水温度为20℃，出水温度为50℃，
这段时间水吸收的热量：Q＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×100kg×（50℃﹣20℃）＝1.26×107J；
由P=Wt可知，1h空气能热水器消耗电能：W＝Pt＝1kW×1h＝1kW•h＝3.6×106J，
能效比=QW=1.26×107J3.6×106J=3.5；
（4）①当温度计的示数为20℃时，由图像知，温度传感器D电阻的倒数1R=0.05Ω﹣1，所以温度传感器D电阻：R=10.05Ω-1=20Ω，
温度传感器和定值电阻R0是串联的，电路总电阻为：R总＝R+R0＝20Ω+10Ω＝30Ω，
电路电流为：I=UR总=9V30Ω=0.3A；
电流表量程为0～0.6A，电路最大电流是0.6A，电路最小电阻是：R'总=UI'=9V0.6A=15Ω，
温度传感器和定值电阻R0是串联的，
所以，温度传感器的最小电阻为：R'＝R'总﹣R0＝15Ω﹣10Ω＝5Ω，
温度传感器D电阻的倒数1R的最大值为：1R'=15Ω=0.2Ω﹣1，
由图像知，0.2Ω-10.05Ω-1=t20℃，
解得，温度计所能测量的最高温度为：t＝80℃；
②电池用久了，电源内阻增大，电路中的电流减小，温度计（电流表）示数偏小，所以测得的温度减小。
故答案为：（1）可再生；热传递；小于；（2）C；（3）100；1.26×107；3.5；（4）①0.3；80；②偏小。
2022年江苏省镇江市中考物理模拟试卷
一．选择题（共12小题，满分24分）
1．在下列科学家中，以他名字作为浮力单位的是（ ）
A．牛顿 B．阿基米德 C．帕斯卡 D．托里拆利
2．目前某些手机软件为了保护隐私，使用了“声纹锁”，只要主人说出事先设定的暗语就能把锁打开，即使别人说出了暗语的内容也打不开，这种声纹锁辨别主人声音的主要依据（ ）
A．响度 B．音色 C．音调 D．音速
3．水无常形，变化万千，故老子曰：“上善若水，水善利万物而不争”。在物理现象中，水亦有多种状态的变化，并伴随吸热或放热。下列物态变化以及吸放热，判断正确的是（ ）
A．春天，冰雪消融，熔化放热
B．夏季，清晨白雾，汽化吸热
C．秋天，叶上露珠，液化放热
D．冬天，美丽“雾凇”，凝华吸热
4．如图，小乐同学在商场内乘坐电梯上升时，说自己是静止的，她所选的参照物是（ ）
A．商场的地面 B．乘坐的电梯 C．悬挂的展牌 D．架上的商品
5．下列估测数据中符合实际的是（ ）
A．一枚一元硬币的质量约6g
B．成年人步行的速度约5m/s
C．班级门的高度约3.5m
D．一名中学生百米赛跑所用时间约为8s
6．如图所示，“复兴号”列车在平直路段上加速行驶的过程中，它的（ ）
A．动能增大 B．动能减小
C．重力势能增大 D．重力势能减小
7．如图所示，无风条件下卡通造型的塑料氢气球向带负电的甲棒靠近但未接触，而氢气球却远离带电情况未知的乙棒。则可推断乙棒（ ）
A．不带电 B．带正电
C．带负电 D．带电情况无法判断
8．如图所示，闭合开关S后，小灯泡L1比L2亮，则（ ）
A．L1和L2的连接方式是并联
B．电压表测量的是L1两端电压
C．通过L1的电流比通过L2的电流大
D．L1的电功率比L2的电功率大
9．如图所示的杠杆正处于水平平衡，若在杠杆两边的钩码下再轻轻地各加上一个相同的钩码，杠杆将（ ）
A．仍处于水平平衡
B．右端上升，左端下降
C．右端下降，左端上升
D．无法确定杠杆的运动状态
10．为防止电梯门夹人，电梯门设有触板开关S1和红外线开关S2．当门碰到物体或感应到物体时，开关自动断开，关门电动机停止工作，下列模拟电路图中最合理的是（ ）
A． B．
C． D．
11．如图所示，一位同学站立在水平地面，其前方竖直放置着一平面镜，同学和平面镜之间的距离为1.5m。则（ ）
A．将平面镜向上移动，该同学的像也向上移动
B．若改用一块较小的平面镜，他的像将变小
C．如图，平面镜绕底部逆时针转至虚线位置的过程中，像的位置不变
D．若在平面镜后放置一块木板，不会影响他在平面镜中的像
12．新冠肺炎疫情期间，常用的某款手持式电子测温仪如图甲，图乙是它工作的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温，定值电阻R0为保护电阻，显示仪是由电流表或电压表改装而成。在测量人的体温时显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是（ ）
A．图乙中的显示仪是由电流表改装成的
B．热敏电阻R的阻值随着温度的升高而减小
C．被测温者体温越高，整个电路消耗的电能越小
D．若显示仪损坏，闭合开关后，则R与R0依旧有电流通过
二．填空题（共9小题，满分28分）
13．根据下列提供的情境作答：（1）请你读出图1中各种测量仪器的读数：
a．当时的室温为 ℃； b．木块的长度为 mm；c．杯与液体的总质量为 g；
（2）为了保证单位院内、居民居住区内良好的环境，道路交通安全法规定：在单位院内、居民居住区内，机动车应当低速行驶，避让行人，故在小区内竖立此一块交通标志，如图2所示，这是表示 。“探索”物理兴趣小组的同学想通过实验来判断一辆车进入小区直道内是否超速，请你完成下列内容的填写：
a．实验所需的测量器材主要有： ；b．应测量的物理量有： 。
14．在标准大气压下水的沸点为 ，制药时为了在不超过80℃的温度下从溶液中除去水分而提取抗菌素，采用的方法是 （选填“升高”或“降低”）容器内的气压，使水的沸点低于80℃，在不同海拔高度处，大气压强的值通常 （选填“相同”或“不同”）。
15．2021年5月22日，我国发射的“祝融号”火星车成功登陆火星，与在地球上相比，其质量 （填写变化情况）。火星车通过 波与地球联络，它利用太阳能电池板供电，太阳能属于 （填“可再生”或“不可再生”）能源。
16．油条是人们常吃的食品。把和好的面切成方条，将两个方条压在一起并抻长，做成“面条”，将“面条”放入翻滚的油中炸熟变成金黄的油条，是用 的方式增大了它的内能，翻滚的油在持续吸热的过程中，温度 （选填“不变”“变大”或“变小”）。用油炸比用水煮油条熟的快是利用 （选填“油的比热容大”或“油的沸点高”）。
17．如图是小明在某次物理实验中的操作，仔细观察并回答：
（1）这种测量工具是用来测量物体 （填写物理量名称）的；
（2）小明在调节时发现指针如图甲所示，接下来他的操作应该是 ；
（3）从图乙中读出小明这次的测量结果是 ；
（4）若砝码用久了出现了磨损，则测得的质量 （填“偏大”、“偏小”或“不变”）。
18．如图所示是小明家的电能表，电能表上的一个数据看不清楚，计数器记录了他家月初、月末的耗电示数，则这个月他家总共消耗的电能为 kW•h。若电路中只有一个电热水壶工作3min，观察到电能表的指示灯闪烁了100次，该热水壶的电功率为1250W，这个电能表看不清楚的数据应该标的是 imp/（kW•h）。
19．如图所示是小美同学探究“导体的电流与电阻的关系”的电路图。所用实验器材是：电源（6V）、电流表（0～0.6A）、电阻箱（0～999.9Ω）、滑动变阻器（60Ω 1A）、开关、导线若干。分析表中数据可知：电阻箱两端的电压为 V．保持上述电压表示数不变，要测量更多组数据，为保证实验顺利完成，电阻箱接入电路的阻值不得小于 Ω，不得超过 Ω．
序号
电阻R/Ω
电流I/A
1
6
0.40
2
8
0.30
3
12
0.20
20．（1）如图甲所示一个充气的气球下面挂一个金属球，把它们放入水中某处恰能静止，现把金属块及气球的位置轻轻向下移一些，则金属块和气球将 。
（2）A、B、C三个实心小球的A、B体积相等，B、C质量相等，它们在水槽中的位置如图乙所示，三个小球受浮力分别为FA，FB，FC．则三个小球的浮力FA、FB、FC的大小关系是 。
（3）如图丙所示，在容器中放一个上、下底面积均为10cm2、高为6cm、体积为70cm3的均匀对称石鼓，其下底表面积与容器底部完全紧密接触，石鼓全部浸没于水中且其上表面与水面齐平，则石鼓受到的浮力是 。。
21．如图甲所示电路中，电源电压保持不变，图乙是小灯泡L和电阻R的I﹣U图像，只闭合开关S时，电压表的示数为4V，同时闭合开关S和S1时，电压表的示数为 V，若此时断开开关S，电阻R的阻值为 Ω，若将小灯泡L和电阻R并联在2V的电源上，并联后总电阻的阻值为 Ω。
三．作图题（共9小题，满分48分）
22．在如图中用力的示意图面出铁球所受的重力。
23．请在图中画出通电螺线管的N极。
24．请在图中用笔画线代替导线，将电灯、开关和插座正确接入家庭电路。
25．小华使用图甲装置来探究影响滑动摩擦力大小的因素。
（1）实验中，应沿 方向拉动弹簧测力计，使木块在水平木板上做 运动。
（2）某次正确实验中，弹簧测力计的指针位置如图乙所示，木块受到的滑动摩擦力大小为 N，方向为 。
（3）小华利用图丙中场景①和②来探究滑动摩擦力与压力的关系，请指出她在实验中明显的不当之处： 。
（4）在某次实验中，小华拉动木块在木板上运动，木块运动的路程﹣时间图像如图丁所示。若用F1和F2分别表示0～t1和t1～t2时间内弹簧测力计的示数，则可判断F1 F2（填“＞”、“＜”或“＝”）。
26．如图所示，是探究凸透镜成像规律的实验装置，烛焰、光屏和凸透镜位于图中位置时，在光屏上成有清晰的、 （选填“放大”或“缩小”）的实像；如果将蜡烛逐渐向远离凸透镜方向移动移动一定距离，凸透镜位置不变，要想在光屏上得到清晰的像，光屏应该向 （选填“靠近”或“远离”）凸透镜方向移动适当距离。
27．小明同学在做“测量小灯泡的额定功率”的实验中，选用如图1所示的器材和电路。其中电源电压为6V，小灯泡的额定电压为3.8V，滑动变阻器的铭牌上标有“20Ω 1A”字样。
（1）请用笔画线代替导线将图甲的实验电路补充完整。（要求滑动变阻器的滑片向右移动时通过电路的电流变大）
（2）闭合开关后，移动滑动变阻器的滑片发现小灯泡始终不发光，电流表有示数，电压表无示数。若电路只有一处故障，则故障原因是 。
（3）排除故障后再次闭合开关，移动滑片直到电压表的示数为3.8V，此时电流表的示数如图2所示，则小灯泡的额定功率为 W。再调节滑动变阻器使电压表的示数达到3V，小灯泡发光较暗，此时小灯泡的实际功率 （选填“大于”、“小于”或“等于”）额定功率。
（4）同组的小亮同学还想探究“在电压一定时，电流与电阻的关系”，于是将图1中的小灯泡换成三个阻值分别为5Ω、10Ω、15Ω的定值电阻，其余连接均不改变。图3是小亮根据测得的实验数据绘制的电流I随电阻R变化的图像。由图像可知小亮将定值电阻R两端的电压控制为 V不变。当定值电阻由5Ω换为10Ω时，为达到实验要求，滑动变阻器的滑片应向 （选填“左”或“右”）端移动，直到滑动变阻器接入电路中的阻值为 Ω。
28．体重为800N的人，双脚与地面的接触面积为400cm2，用图甲所示的滑轮组提升物体M。已知被提升的物体M重为900N，人加在绳子自由端的拉力F将物体M以0.4m/s的速度匀速提升到8m的高度，拉力做的功W随时间t的变化图象如图乙所示。不计钢丝绳的重力、摩擦力，则：
（1）滑轮组提升重物所做的有用功是多少？
（2）滑轮组提升重物的机械效率是多少？
（3）动滑轮的重力是多少？
29．新冠病毒使2020年春的中国成为了一个没有硝烟的战场，负压救护车（如图所示）则是众多“逆行者”中的一负。所谓负压就是利用技术手段，使车内气压低于外界大气压，车的医疗舱每小时可换气20次，能过滤分离病毒高达99.97%，既对车内人员起到防护的作用，也避免了感染车外更多的人。已知该车平均输出功率50kW，平均速度90km/h。
（1）该车行驶百公里（100km）输出的机械功为多少？
（2）若汽车的效率为25%，则该车百公里（100km）消耗多少升汽油？（结果保留一位小数，汽油的密度为0.70×103kg/m3，热值4.6×107J/kg）。
30．阅读短文，回答问题
空气能热水器
空气能热水器工作原理如图甲所示．蒸发器从室外空气吸热，加热低沸点氟介质并使其汽化，氟介质蒸汽由压缩机压缩升温后，进入冷凝器液化释放热量传递给水箱中的冷水，随后经过“节流降温过滤降压”回到室外的蒸发器开始下一个循环。
空气能热水器具有高效节能的特点，它工作时，氟介质在蒸发器中吸收热空气的能量；压缩机消耗电能转化为氟介质的内能，转化率为90%，最终氟介质在冷凝器中给冷水释放热量。
额定电压（V）
220
出水温度（℃）
50
额定功率（kW）
1
热水产出率（L/h）
100
能效比
环境温度范围（℃）
﹣10～50
上表为某种型号“空气能热水器”在进水温度20℃时测定的部分参数。
其中，“热水产出率”和“能效比”是衡量空气能热水器性能的两个重要指标。“热水产出率”是指该热水器当进水温度为20℃，出水温度为50℃时，每小时可出热水的体积数。“能效比”是指加热过程中水吸收的热量与消耗电能的比值。
请根据上述材料，回答下列问题：
（1）空气能属于 （选填“可再生”或“不可再生”）能源。水箱中水的温度升高，是通过 方式增加了水的内能，这个过程中，消耗的电能 （选填“大于”、“等于”或“小于”）在冷凝器中水吸收的热量。
（2）下列关于空气能热水器的判断中，正确的是 。
A．氟介质经膨胀阀减压后，它的沸点可能是﹣10℃
B．空气能热水器利用电流的热效应使水的温度升高
C．工作媒质在蒸发器中发生物态变化时不断吸热
D．空气能热水器消耗的电能越少，其能效比越高
（3）该空气能热水器正常工作1h可产出 kg的热水，这段时间内水吸收的能量为 J，其能效比为 。[c水＝4.2×103J/（kg•℃）]
（4）图乙是某兴趣小组设计的热水温度监测模拟电路。其中D为温度传感器，通过温度计t（实质是一个量程为0～0.6A的电流表）读出温度的大小，若电源电压为9V，R0为10Ω的定值电阻，温度传感器D电阻的倒数1R与温度的关系如图丙所示。
①当温度计的示数为20℃时电路中的电流为 A。该温度计所能测量的最高温度为 ℃。
②设计中，该小组用干电池作为电源，随着电路使用时间的变长，将会导致测得的温度值 （选填“偏大”、“偏小”或“不变”）。
参考答案与试题解析
1．【解答】解：在物理学中，
A、牛顿是力的基本单位。浮力是力的一种，所以其单位也是牛顿。故A符合题意；
B、阿基米德是著名的哲学家和科学家，但其名字目前为止不是物理量的单位。故B不符合题意；
C、帕斯卡是压强的基本单位。故C不符合题意；
D、托里拆利最早较精确测出了大气压的数值，但其名字目前为止不是物理量的单位。故D不符合题意。
故选：A。
2．【解答】解：因为每个人的发声音色不同，而声纹锁是依据音色来进行判断的，只能按照设定的音色打开，故B正确，ACD错误。
故选：B。
3．【解答】解：A、冰雪消融固态冰变为液态水，属于熔化现象，熔化吸热，故A错误；
B、雾是空气中的水蒸气遇冷液化形成的液态小水滴，液化放热，故B错误；
C、露是空气中的水蒸气遇冷液化形成的液态小水滴，液化放热，故C正确；
D、雾凇是空气中的水蒸气凝华形成的固态小冰晶，凝华放热，故D错误。
故选：C。
4．【解答】解：静止站在上升的电梯中的小乐，
ACD、相对于商场的地面、悬挂的展牌、架上的商品来说，它们间的位置发生了变化，是运动的。故ACD不合题意；
B、和乘坐的电梯之间的位置没发生变化，所以相对于电梯是静止的，故B符合题意。
故选：B。
5．【解答】解：A、一块橡皮的质量约10g，一枚一元硬币的质量略小于此数值，在6g左右。故A符合实际；
B、成年人正常步行的速度在4km/h＝4×13.6m/s≈1.1m/s左右。故B不符合实际；
C、教室的高度在3m左右，教室门的高度在2m左右。故C不符合实际；
D、男子百米世界纪录略小于10s，中学生百米成绩不可能小于10s，一般在14s左右。故D不符合实际。
故选：A。
6．【解答】解：列车在平直路段上加速行驶的过程中，它的质量不变，速度增大，所以动能增大；而列车的质量和高度都没有发生改变，所以它的重力势能不变，故A正确，BCD错误；
故选：A。
7．【解答】解：如图，塑料氢气球向带负电的甲棒靠近但未接触，发生了相互吸引，根据异种电荷相互吸引和带电体能吸引轻小物体的性质可知，气球可能带不同电荷或不带电。
氢气球与未知的乙棒之间远离，根据同种电荷相互排斥可知：氢气球和乙棒带同种电荷，
所以，氢气球一定是带电，则带与甲棒不同电荷，由于甲棒带负电，则氢气球带正电荷。
故选：B。
8．【解答】解：AC、从图中可以看出，两灯泡串联，因为串联电路中处处电流相等，因此通过L1、L2的电流相等，光源，故AC错误；
B、电压表并联在灯泡L2两端，电压表测量的是L2两端电压，故B错误；
D、灯泡的亮度取决于其实际功率的大小，闭合开关S后，小灯泡L1比L2亮，说明L1的电功率比L2的电功率大，故D正确。
故选：D。
9．【解答】解：设每个钩码的质量为m，左侧力臂为L，
由杠杆的平衡条件可得：3mgL＝2mgL右，
解得：L右=32L；
两端增加一个钩码后，左侧力和力臂的乘积为4mgL，右侧力和力臂的乘积为3mg×32L＝4.5mgL，
则右端力和力臂的乘积大，所以杠杆右端下降，左端上升，故ABD错误、C正确。
故选：C。
10．【解答】解：经分析可知，触板开关S1和红外线开关S2不能独立工作即为串联，它们共同控制关门电动机，
由选项可知，只有选项A符合要求。
故选：A。
11．【解答】解：A、平面镜竖直向上移动时，像与物体还是关于平面镜所在平面对称的，故像不动，故A错误；
B、像的大小只与物的大小有关，与镜子的大小无关，故B错误；
C、根据平面镜成像特点可知，平面镜绕底部逆时针转至虚线位置的过程中，像的位置也向上，故C错误；
D、平面镜成的像是虚像，是由反射光线的反向延长线会聚而成的，用一块木板挡在镜子后的像的前面，不能挡住镜中的像，故D正确。
故选：D。
12．【解答】解：
A、由图可知，R与R0串联，因显示仪与热敏电阻并联，故显示仪是由电压表改装成的，故A错误；
B、当被测者体温较高时，显示仪的示数（电压表的示数）也会变大，由分压原理可知，热敏电阻的电阻变大，即热敏电阻R的阻值随着温度的升高而增大，故B错误；
C、被测者体温越高，热敏电阻的阻值越大，电路的总电阻越大，由I=UR可知，电路的电流越小，根据P＝UI可知，功率越小，由于时间不知，则根据W＝Pt可知无法判定消耗电能的多少，故C错误；
D、若显示仪损坏，闭合开关后，R与R0串联接入电路中，R与R0依旧有电流通过，故D正确。
故选：D。
13．【解答】解：
（1）a、温度计最小分度为1℃，由图中的温度计可直接读出温度为25℃。
b、木块左侧刻度尺示数为6.00cm，木块右端对应刻度尺示数为7.75cm，则木块长度为7.75cm﹣6.00cm＝1.75cm＝17.5mm。
c、托盘中砝码质量为50g+20g+5g＝75g，天平横梁标尺的读数为4.4g，则木块的质量为75g+4.4g＝79.4g。
（2）“15”表示此路段机动车最大车速不能超过15km/h；
a、根据速度公式v=st知道，要测平均速度，需要测量的物理量是汽车的路程和所用的时间；用到的测量工具是刻度尺和停表。
故答案为：（1）a、25；b、17.5；c、79.4；（2）此路段车速不能超过15km/h；a、刻度尺和停表；b、路程和时间。
14．【解答】解：在标准大气压下水的沸点为100℃，沸点的高低与气压的大小有关，降低容器内气压，水的沸点也会降低，低于80℃。
大气压与海拔高度有关，海拔高度越高，大气压越小，在不同的海拔高度处，大气压强的值通常是不同的。
故答案为：100℃；降低；不同。
15．【解答】解：质量是物体的一种属性，与物体所在的空间位置无关。火星车成功登陆火星，与在地球上相比，其质量不变；火星车通过电磁波与地球联络，它利用太阳能电池板供电，太阳能可以源源不断地从自然界得到，属于可再生能源。
故答案为：不变；电磁；可再生。
16．【解答】解：将“面条”放入翻滚的油中炸熟变成金黄的油条，“面条”从油中吸收热量，是用热传递的方式增大了它的内能；
根据液体沸腾的特点可知，翻滚的油在持续吸热的过程中，其温度不变；
不同液体的沸点是不同的，油的沸点高，水的沸点低，当沸腾的时候，油温较高，所以用油炸比用水煮油条熟得快是利用油的沸点高。
故答案为：热传递；不变；油的沸点高。
17．【解答】解：（1）图示的测量工具是天平，它是测量物体质量的；
（2）甲图中指针偏向刻度标尺的左侧，应将天平右端的平衡螺母向右调，当指针指在分度盘的中央时，表示天平平衡了；
（3）由图乙可知，砝码的质量为50g+10g＝60g，游码在标尺上对应的刻度是2.4g，所以天平的读数应为62.4g；
（4）砝码磨损了，相当于砝码的质量减小了，但是上面所标的数值还没变。在称量物体时所加的数目就多了，砝码的实际质量还等于物体的质量，只是所标的数值相对于实际质量偏大了，所以测量结果偏大了。
故答案为：（1）质量；（2）向右调节平衡螺母；（3）62.4g；（4）偏大。
18．【解答】解：
（1）这个月他家消耗的电能为：12614.6kW•h﹣12519.6kW•h＝95kW•h；
（2）已知该热水壶的电功率P＝1250W＝1.25kW，由P=Wt可得，电热水壶3min消耗的电能为：
W＝Pt＝1.25kW×360h＝0.0625kW•h；
由题知，电路中消耗0.0625kW•h的电能时，电能表指示灯闪烁了100次，
则消耗1kW•h的电能时，电能表指示灯闪烁的次数：
N=1kW⋅h0.0625kW⋅h/100imp=1600imp，所以该电能表的规格为：1600imp/（kW•h）。
故答案为：95；1600。
19．【解答】解：（1）根据电流与电阻关系时，要控制电阻的电压不变，根据表中数据，电阻箱两端的电压为：
UV＝IR＝0.40A×6Ω＝0.30A×8Ω＝0.20A×12Ω＝2.4V；
（2）①电阻箱两端的电压始终保持UV＝2.4V，根据串联电路电压的规律，变阻器分得的电压：
U滑＝U﹣UV＝6V﹣2.4V＝3.6V，
电压表示数为变阻器分得电压的2.4V3.6V=23倍，根据分压原理，当变阻器连入电路的电阻最大时，对应的最大定值电阻：
R定大=23×60Ω＝40Ω；
②电流表选用小量程，故电流表允许通过的最大电流为0.6A，而滑动变阻器允许通过的最大电流为1A，因此电路的最大电流为0.6A，
由I=UR可得，电阻箱最小电阻：R定小=UVI大=2.4V0.6A=4Ω；
故为保证实验顺利完成，电阻箱接入电路的阻值不得小于4Ω，不得超过40Ω。
故答案为：2.4；4；40。
20．【解答】解：（1）气球和金属块在水中静止，故所受浮力与气球及金属块的重力相等。当气球轻轻向下移一些时，深度变大，受到的液体压强变大，则气球体积变小，故气球所受浮力变小，浮力小于重力，故金属块和气球下沉。
（2）由图知，VA排＝VA；VB排＝VB，
已知A、B球的体积相同，即：VA＝VB，
所以，VA排＝VB排，
根据F浮＝ρ水gV排，可知：FA＝FB；
B、C球的质量相等，则GB＝GC，
根据漂浮条件可知：FB＝GB，FC＝GC，则：FB＝FC；
所以，FA＝FB＝FC。
（3）由于石鼓下底面与容器紧密接触，且石鼓上表面与水面相平，
所以，石鼓圆柱体部分不受浮力，而石鼓两侧凸出的部分受到了浮力，
则石鼓排开水的体积如下图阴影部分所示：
则V排＝V石鼓﹣V圆柱＝70cm3﹣10cm2×6cm＝10cm3＝1×10﹣5m3，
所以，石鼓受到水的浮力：
F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×1×10﹣5m3＝0.1N。
故答案为：（1）下沉；（2）FA＝FB＝FC；（3）0.1N。
21．【解答】解：（1）根据电路图可知，只闭合开关S时，定值电阻与灯泡串联，电压表测量定值电阻两端的电压，电压表的示数为4V，即：UR＝4V，
由图乙可知，当电阻R两端电压为4V时，通过电阻的电流为0.2A；
由于串联电流中处处电流相等，所以通过灯泡的电流也是0.2A，
由图乙可知，当灯泡的电流也是0.2A时，灯泡两端的电压为1V，
串联电路两端电压等于各部分电压之和，所以电源电压为：
U＝UR+UL＝4V+1V＝5V，
根据电路图可知，闭合开关S和S1时，灯泡被短路，电路为定值电阻R的基本电路，电压表测量电源电压，所以电压表的示数为5V；
若此时断开开关S，电路处于开路，电路中没有电流，但电阻的阻值不变，则由I=UR可知，定值电阻R的阻值：R=URIR=4V0.2A=20Ω；
（2）若将小灯泡L和电阻R并联在2V的电源上，根据并联电路的特点可知灯泡L和电阻R两端的电压相等，为2V，
根据图乙可知此时，通过灯泡的电流为0.3A，通电阻R的电流为0.1A，
则干路电流为：I＝IR′+IL′＝0.1A+0.3A＝0.4A，
由I=UR可知总电阻值：
R总=UI=2V0.4A=5Ω。
故答案为：5；20；5。
22．【解答】解：重力的方向是竖直向下的，过重心画一条带箭头的竖直向下的有向线段，用G表示，如图所示：
23．【解答】解：据图可知，电流从螺线管的左侧流入，根据安培定则，右手握住螺线管，四指指向电流方向，则大拇指所指的方向即通电螺线管的左端为N极，右端为S极。如下图所示：
24．【解答】解：
（1）灯泡接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上。
（2）三孔插座的接法：上孔接地线、左孔接零线、右孔接火线。如图所示：
25．【解答】解：（1）当用弹簧测力计沿水平方向拉动木块，使其在长木板上做匀速直线运动时，木块处于平衡状态，根据二力平衡知识，此时摩擦力的大小等于弹簧测力计的示数；
（2）由图可知，用弹簧测力计水平向右匀速拉动木块，弹簧测力计的分度值为0.2N，其示数大小为3.4N，木块受到的滑动摩擦力大小为3.4N，摩擦力方向水平向左；
（3）由图丙可知，①和②两实验接触面的粗糙程度不同，压力不同，由于没有控制接触面粗糙程度相同，无法探究摩擦力与压力之间的关系；
（4）由图可知，木块在0～tl和t1～t2内运动的路程和时间均成正比，说明木块在0～tl和t1～t2内均做匀速直线运动，同一木块在粗糙程度相同的水平面上运动，压力不变，接触面的粗糙程度相同，所以木块受到的滑动摩擦力相同，木块做匀速直线运动，拉力等于滑动摩擦力，所以拉力也相等，即F1＝F2。
故答案为：（1）水平；匀速直线；（2）3.4；水平向左；（3）没有控制接触面粗糙程度相同；（4）＝。
26．【解答】解：如图，像距大于物距，由凸透镜成像规律可知，成倒立、放大的实像；
如果将蜡烛逐渐向远离凸透镜方向移动，凸透镜位置不变，要想在光屏上得到清晰的像，根据“物远像近像变小”，像距会随之变小，故光屏应该向靠近凸透镜方向移动。
故答案为：放大；靠近。
27．【解答】解：（1）滑动变阻器的滑片向右移动时通过电路的电流变大，说明变阻器连入阻值变小，所以应选择B接线柱，将其串联入电路中，如图所示：
（2）闭合开关后，移动滑动变阻器的滑片，电流表有示数，说明电路中是通路，小灯泡始终不发光且电压表无示数，故障的原因可能是灯泡短路了；
（3）由图乙知，电流表使用0～0.6A量程，分度值为0.02A，灯泡正常发光时通过的电流为0.3A，
小灯泡的额定功率为：P＝UI＝3.8V×0.3A＝1.14W；
电压表测量小灯泡的电压，此时小灯泡的电压为3V，小于额定电压，且小灯泡发光较暗，此时小灯泡的实际功率小于额定功率；
（4）探究电流与电阻的关系时，应控制电压不变，由图像知，当接入10Ω定值电阻时，通过的电流为0.3A，所以定值电阻R两端的电压控制为：U＝IR＝0.3A×10Ω＝3V；
当定值电阻由5Ω换为10Ω时，由串联电路的分压原理知，定值电阻两端分得电压增大，应增大变阻器连入电路的阻值，增大其分得电压以减小定值两端电压，所以滑片应向左端移动；
由串联电路特点和欧姆定律可得，此时变阻器连入阻值：R滑=U滑I=U-URI=6V-3V0.3A=10Ω，
案为：（1）见上图；（2）灯泡短路；（3）1.14；小于；（3）3；左；10。
28．【解答】解：
（1）滑轮组提升重物所做的有用功：
W有＝Gh＝900N×8m＝7200J；
（2）由v=st可得，物体上升时间：
t=hv=8m0.4m/s=20s，
由图乙可知，此时拉力做的总功是8000J，
滑轮组的机械效率：
η=W有W总×100%=7200J8000J×100%＝90%；
（3）由图甲可知，n＝2，则绳子自由端移动的距离：
s＝nh＝2×8m＝16m，
由W＝Fs可得，滑轮组绳端的拉力：
F=W总s=8000J16m=500N，
不计钢丝绳的重、摩擦力大小，由F=1n（G+G动）得，动滑轮的重力：
G动＝nF﹣G＝2×500N﹣900N＝100N。
答：（1）滑轮组提升重物所做的有用功是7200J；
（2）滑轮组提升重物的机械效率是90%；
（3）动滑轮的重力是100N。
29．【解答】解：（1）已知该车的平均速度v＝90km/h，行驶的路程s＝100km，
则行驶的时间为：t=sv=100km90km/h=109h=109×3600s=4000s，
则该车行驶百公里输出的机械功为：W＝Pt＝50×103W×4000s＝2×108J；
（2）根据η=WQ放×100%可得汽油完全燃烧放出的热量为：
Q放=Wη×100%=2×108J25%=8×108J，
则该车百公里（100km）消耗的汽油质量为：m=Q放q=8×108J4.6×107J/kg≈17.39kg，
消耗的汽油体积为：V=mρ=17.39kg0.7×103kg/m3≈2.48×10﹣2m3＝24.8L。
答：（1）该车行驶百公里（100km）输出的机械功为2×108J；
（2）该车百公里（100km）消耗24.8升汽油。
30．【解答】解：（1）空气在自然界可以不断利用、循环再生的一种能源，所以空气属于可再生能源；
蒸发器从室外空气吸热，加热低沸点氟介质并使其汽化，氟介质蒸汽由压缩机压缩升温后，进入冷凝器液化释放热量传递给水箱中的冷水，这是通过热传递的方法增加了水的内能；
根据其原理可知，蒸发器从室外空气吸热，加热低沸点氟介质并使其汽化，氟介质蒸汽由压缩机压缩升温后，进入冷凝器液化释放热量传递给水箱中的冷水，即冷凝器中水吸收的热量主要来自于空气，故这个过程中，消耗的电能小于在冷凝器中水吸收的热量；
（2）A、氟介质经膨胀阀减压后，沸点降低；因该空气能热水器的适用环境温度范围为﹣10～50℃，所以氟介质的沸点应低于﹣10℃，才能保证它在所给环境温度范围内正常工作，故A错误；
B、由图甲可知，进入冷凝器液化释放热量通过热传递的方法增加了水的内能，故B错误；
C、由题意可知，工作媒质在蒸发器中发生物态变化是汽化，而汽化时不断吸热，故C正确；
D、根据能效比定义可知，由于水吸收热量不确定，故其能效比没法确定，故D错误；
故选：C；
（3）热水产出率100L/h表示1h能产出100L的热水，水的体积：V＝100L＝100dm3＝0.1m3，
由ρ=mV可知，所产出热水的质量：m＝ρV＝1.0×103kg/m3×0.1m3＝100kg；
该热水器当进水温度为20℃，出水温度为50℃，
这段时间水吸收的热量：Q＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×100kg×（50℃﹣20℃）＝1.26×107J；
由P=Wt可知，1h空气能热水器消耗电能：W＝Pt＝1kW×1h＝1kW•h＝3.6×106J，
能效比=QW=1.26×107J3.6×106J=3.5；
（4）①当温度计的示数为20℃时，由图像知，温度传感器D电阻的倒数1R=0.05Ω﹣1，所以温度传感器D电阻：R=10.05Ω-1=20Ω，
温度传感器和定值电阻R0是串联的，电路总电阻为：R总＝R+R0＝20Ω+10Ω＝30Ω，
电路电流为：I=UR总=9V30Ω=0.3A；
电流表量程为0～0.6A，电路最大电流是0.6A，电路最小电阻是：R'总=UI'=9V0.6A=15Ω，
温度传感器和定值电阻R0是串联的，
所以，温度传感器的最小电阻为：R'＝R'总﹣R0＝15Ω﹣10Ω＝5Ω，
温度传感器D电阻的倒数1R的最大值为：1R'=15Ω=0.2Ω﹣1，
由图像知，0.2Ω-10.05Ω-1=t20℃，
解得，温度计所能测量的最高温度为：t＝80℃；
②电池用久了，电源内阻增大，电路中的电流减小，温度计（电流表）示数偏小，所以测得的温度减小。
故答案为：（1）可再生；热传递；小于；（2）C；（3）100；1.26×107；3.5；（4）①0.3；80；②偏小。
相关试卷
2023年江苏省镇江市丹阳市中考物理模拟试卷（含答案）： 这是一份2023年江苏省镇江市丹阳市中考物理模拟试卷（含答案），共26页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
2023年江苏省镇江市丹阳市中考物理模拟试卷： 这是一份2023年江苏省镇江市丹阳市中考物理模拟试卷，共23页。试卷主要包含了选择题，填空题，解答题等内容，欢迎下载使用。
2022年江苏省镇江市中考物理模拟卷(含答案)： 这是一份2022年江苏省镇江市中考物理模拟卷(含答案)，共23页。
