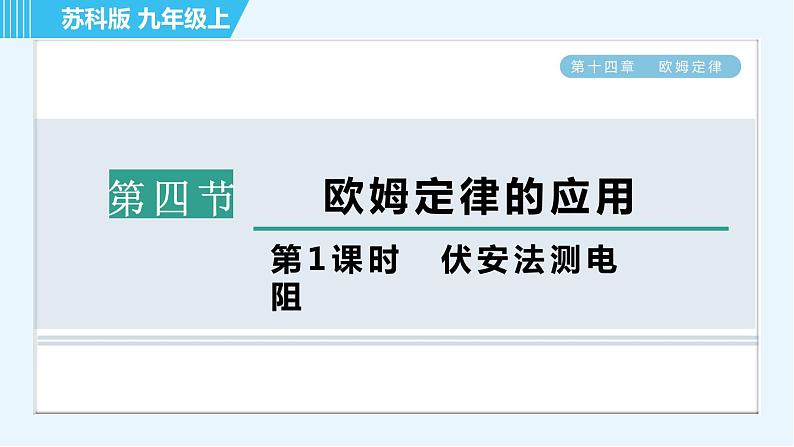

初中物理苏科版九年级全册4 欧姆定律的应用课文课件ppt
展开
这是一份初中物理苏科版九年级全册4 欧姆定律的应用课文课件ppt，共35页。PPT课件主要包含了答案呈现，习题链接，电压表，电流表，伏安法，开关闭合等内容，欢迎下载使用。

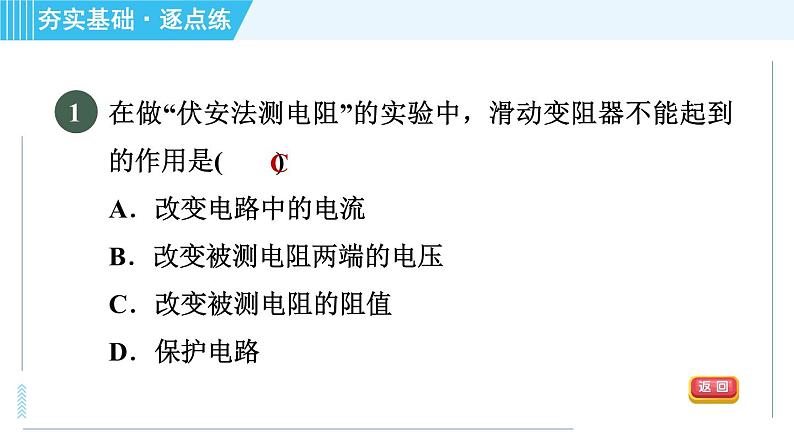

在做“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是( )A．改变电路中的电流B．改变被测电阻两端的电压C．改变被测电阻的阻值D．保护电路

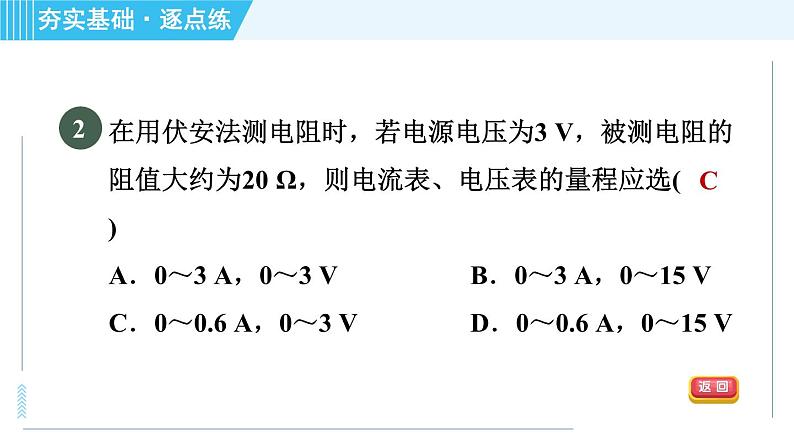

在用伏安法测电阻时，若电源电压为3 V，被测电阻的阻值大约为20 Ω，则电流表、电压表的量程应选( )A．0～3 A，0～3 V B．0～3 A，0～15 VC．0～0.6 A，0～3 V D．0～0.6 A，0～15 V

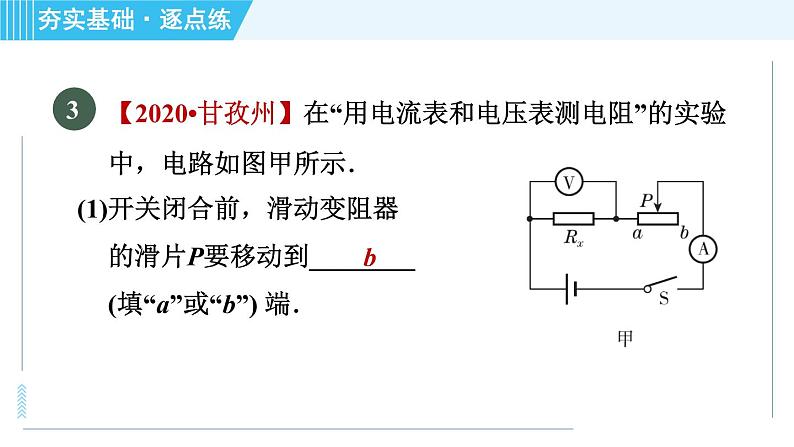

【2020•甘孜州】在“用电流表和电压表测电阻”的实验中，电路如图甲所示．(1)开关闭合前，滑动变阻器的滑片P要移动到________(填“a”或“b”) 端．

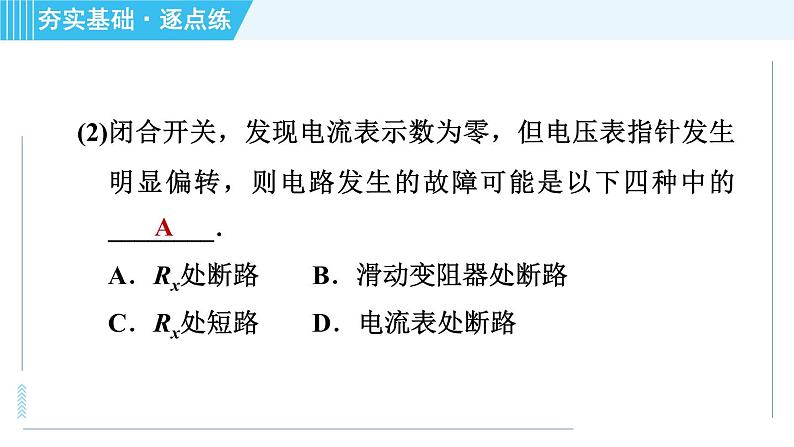

(2)闭合开关，发现电流表示数为零，但电压表指针发生明显偏转，则电路发生的故障可能是以下四种中的________．A．Rx处断路 B．滑动变阻器处断路C．Rx处短路 D．电流表处断路

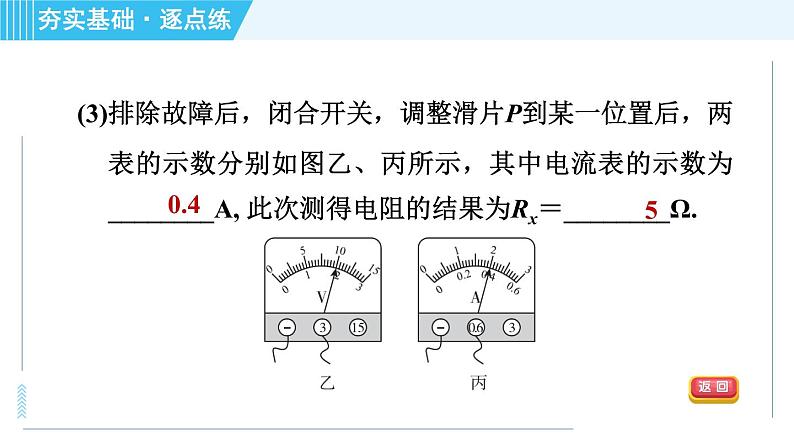

(3)排除故障后，闭合开关，调整滑片P到某一位置后，两表的示数分别如图乙、丙所示，其中电流表的示数为________A, 此次测得电阻的结果为Rx＝________Ω.

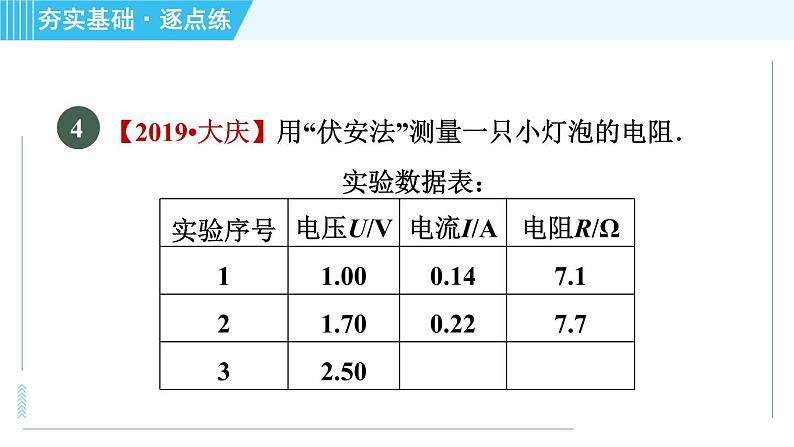

【2019•大庆】用“伏安法”测量一只小灯泡的电阻．实验数据表：
(1)如图甲所示的是实验电路图，图上的圆圈表示电表，其中a是________，b是________．
(2)某实验小组通过改变小灯泡两端的电压，进行了三次测量，部分记录见实验数据表．若电压表的示数为2.50 V时，电流表的示数如图乙所示，请你填写实验数据表中的两个空格(小数点后位数与已有的物理量位数相同)．
【中考•盐城】小华用如图甲所示的电路测量合金丝电阻，电源电压为6 V.
(1)在图甲中用笔画线代替导线将实物电路连接完整，使实验中滑动变阻器的滑片向右移动时电流表示数增大．
【点拨】滑动变阻器的滑片向右移动时电流表示数增大，则电阻变小，故滑动变阻器应接入右下接线柱．
(2)闭合开关后，将滑动变阻器的滑片从接入电路电阻最大处移动到另一端过程中，发现电压表和电流表的指针只在图乙所示位置发生很小的变化．由此可以推断：电路中__________(填图中表示接线柱的数字)间发生了________(填“断路”或“短路”)．
【点拨】由题图可知，电压表选用大量程，分度值为0.5 V，将滑动变阻器的滑片从接入电路电阻最大处移动到另一端过程中，电压表示数约为6 V，电流表示数约为0，可见与电压表并联的电阻所在支路断路了，即电路中6和8接线柱之间发生了断路．
【2019•湘潭】在“测量电阻”的实验中，设计了如图所示的电路图．
(1)请根据电路图，用笔画线代替导线将图中的器材连接成完整电路．
(2)按图甲所示电路连接器材时，开关要处于________(填“断开”或“闭合”)状态，滑动变阻器的滑片P应该滑到最________(填“左端”或“右端”)．
(3)闭合开关，将滑片P缓慢向右移动，电压表的示数将________(填“增大”或“减小”)．
(4)某次测量时，电压表的示数为1.5 V，电流表的示数如图丙所示，为________A，根据欧姆定律求出这个电阻R的阻值为________Ω.
(5)以上这种测量电阻的方法叫________．(6)为减小实验误差，我们应该多次进行正确测量，然后取电阻R的________值．
【2020•聊城】小明做“测量小灯泡的电阻”实验时，使用的小灯泡额定电压为2.5 V，电源电压为3 V．小明现已连接了部分电路，如图甲所示．
(1)在已连接的电路中，有一不当之处是__________．
【点拨】连接电路时，为了保护电路，开关要断开，题图甲中开关闭合，是错误的．
(2)请用笔画线代答导线，将图甲中的电路连接完整．
【点拨】电压表和小灯泡并联，如图所示．
(3)当小灯泡正常发光时，电流表的示数如图乙所示，电流大小为________A，小灯泡正常发光时的电阻为________Ω(电阻的计算结果保留一位小数)．
(4)小明的实验记录和有关计算如下表所示.
从表格设计看，小明计划把四次电阻的平均值作为小灯泡的电阻值．他认为这样可以减小误差．你认为小明的做法是________(填“正确”或“错误”)的．从表中数据看，不同电压下小灯泡的电阻值不同，这是灯丝电阻受________影响导致的.
【点拨】由表中数据可知，不同电压下小灯泡的电阻值不同，由于灯丝的电阻与温度有关，所以不能将四次电阻的平均值作为小灯泡的电阻值，小明的做法是错误的．
在如图所示的伏安法测电阻实验中，闭合开关S，小明发现电流表有示数，但示数较小，小灯泡不亮．接下来应进行的操作是( )A．更换一个同样规格的小灯泡B．更换电压表所使用的量程C．检查电路中是否存在断路故障D．减小滑动变阻器接入电路的阻值
【点拨】闭合开关后，电流表有示数，说明电路是通路．小灯泡不亮可能是滑动变阻器连入电路的电阻太大，电路中电流太小所致；故可移动滑动变阻器的滑片，减小滑动变阻器接入电路的阻值，使电路中的电流变大，看小灯泡能否发光．切不可认为，小灯泡不亮就是电路有故障．
用“伏安法测电阻”的实验电路如图所示．如果考虑到电流表本身有一定的电阻(具有分压作用)，电压表本身也有一定的电阻(具有分流作用)．则下列判断中正确的是( )A．测量值等于电阻的实际值B．测量值小于电阻的实际值C．测量值大于电阻的实际值D．以上三种情况都有可能
在做“伏安法测电阻”的实验中，滑动变阻器不能起到的作用是( )A．改变电路中的电流B．改变被测电阻两端的电压C．改变被测电阻的阻值D．保护电路
在用伏安法测电阻时，若电源电压为3 V，被测电阻的阻值大约为20 Ω，则电流表、电压表的量程应选( )A．0～3 A，0～3 V B．0～3 A，0～15 VC．0～0.6 A，0～3 V D．0～0.6 A，0～15 V
【2020•甘孜州】在“用电流表和电压表测电阻”的实验中，电路如图甲所示．(1)开关闭合前，滑动变阻器的滑片P要移动到________(填“a”或“b”) 端．
(2)闭合开关，发现电流表示数为零，但电压表指针发生明显偏转，则电路发生的故障可能是以下四种中的________．A．Rx处断路 B．滑动变阻器处断路C．Rx处短路 D．电流表处断路
(3)排除故障后，闭合开关，调整滑片P到某一位置后，两表的示数分别如图乙、丙所示，其中电流表的示数为________A, 此次测得电阻的结果为Rx＝________Ω.
【2019•大庆】用“伏安法”测量一只小灯泡的电阻．实验数据表：
(1)如图甲所示的是实验电路图，图上的圆圈表示电表，其中a是________，b是________．
(2)某实验小组通过改变小灯泡两端的电压，进行了三次测量，部分记录见实验数据表．若电压表的示数为2.50 V时，电流表的示数如图乙所示，请你填写实验数据表中的两个空格(小数点后位数与已有的物理量位数相同)．
【中考•盐城】小华用如图甲所示的电路测量合金丝电阻，电源电压为6 V.
(1)在图甲中用笔画线代替导线将实物电路连接完整，使实验中滑动变阻器的滑片向右移动时电流表示数增大．
【点拨】滑动变阻器的滑片向右移动时电流表示数增大，则电阻变小，故滑动变阻器应接入右下接线柱．
(2)闭合开关后，将滑动变阻器的滑片从接入电路电阻最大处移动到另一端过程中，发现电压表和电流表的指针只在图乙所示位置发生很小的变化．由此可以推断：电路中__________(填图中表示接线柱的数字)间发生了________(填“断路”或“短路”)．
【点拨】由题图可知，电压表选用大量程，分度值为0.5 V，将滑动变阻器的滑片从接入电路电阻最大处移动到另一端过程中，电压表示数约为6 V，电流表示数约为0，可见与电压表并联的电阻所在支路断路了，即电路中6和8接线柱之间发生了断路．
【2019•湘潭】在“测量电阻”的实验中，设计了如图所示的电路图．
(1)请根据电路图，用笔画线代替导线将图中的器材连接成完整电路．
(2)按图甲所示电路连接器材时，开关要处于________(填“断开”或“闭合”)状态，滑动变阻器的滑片P应该滑到最________(填“左端”或“右端”)．
(3)闭合开关，将滑片P缓慢向右移动，电压表的示数将________(填“增大”或“减小”)．
(4)某次测量时，电压表的示数为1.5 V，电流表的示数如图丙所示，为________A，根据欧姆定律求出这个电阻R的阻值为________Ω.
(5)以上这种测量电阻的方法叫________．(6)为减小实验误差，我们应该多次进行正确测量，然后取电阻R的________值．
【2020•聊城】小明做“测量小灯泡的电阻”实验时，使用的小灯泡额定电压为2.5 V，电源电压为3 V．小明现已连接了部分电路，如图甲所示．
(1)在已连接的电路中，有一不当之处是__________．
【点拨】连接电路时，为了保护电路，开关要断开，题图甲中开关闭合，是错误的．
(2)请用笔画线代答导线，将图甲中的电路连接完整．
【点拨】电压表和小灯泡并联，如图所示．
(3)当小灯泡正常发光时，电流表的示数如图乙所示，电流大小为________A，小灯泡正常发光时的电阻为________Ω(电阻的计算结果保留一位小数)．
(4)小明的实验记录和有关计算如下表所示.
从表格设计看，小明计划把四次电阻的平均值作为小灯泡的电阻值．他认为这样可以减小误差．你认为小明的做法是________(填“正确”或“错误”)的．从表中数据看，不同电压下小灯泡的电阻值不同，这是灯丝电阻受________影响导致的.
【点拨】由表中数据可知，不同电压下小灯泡的电阻值不同，由于灯丝的电阻与温度有关，所以不能将四次电阻的平均值作为小灯泡的电阻值，小明的做法是错误的．
在如图所示的伏安法测电阻实验中，闭合开关S，小明发现电流表有示数，但示数较小，小灯泡不亮．接下来应进行的操作是( )A．更换一个同样规格的小灯泡B．更换电压表所使用的量程C．检查电路中是否存在断路故障D．减小滑动变阻器接入电路的阻值
【点拨】闭合开关后，电流表有示数，说明电路是通路．小灯泡不亮可能是滑动变阻器连入电路的电阻太大，电路中电流太小所致；故可移动滑动变阻器的滑片，减小滑动变阻器接入电路的阻值，使电路中的电流变大，看小灯泡能否发光．切不可认为，小灯泡不亮就是电路有故障．
用“伏安法测电阻”的实验电路如图所示．如果考虑到电流表本身有一定的电阻(具有分压作用)，电压表本身也有一定的电阻(具有分流作用)．则下列判断中正确的是( )A．测量值等于电阻的实际值B．测量值小于电阻的实际值C．测量值大于电阻的实际值D．以上三种情况都有可能
