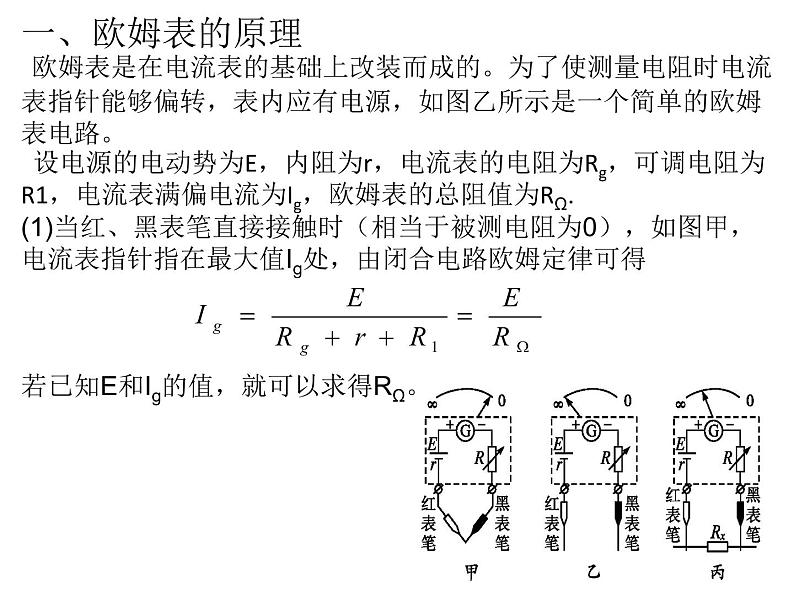

一、欧姆表的原理 欧姆表是在电流表的基础上改装而成的。为了使测量电阻时电流表指针能够偏转，表内应有电源，如图乙所示是一个简单的欧姆表电路。 设电源的电动势为E，内阻为r，电流表的电阻为Rg，可调电阻为R1，电流表满偏电流为Ig，欧姆表的总阻值为RΩ.(1)当红、黑表笔直接接触时（相当于被测电阻为0），如图甲，电流表指针指在最大值Ig处，由闭合电路欧姆定律可得 若已知E和Ig的值，就可以求得RΩ。

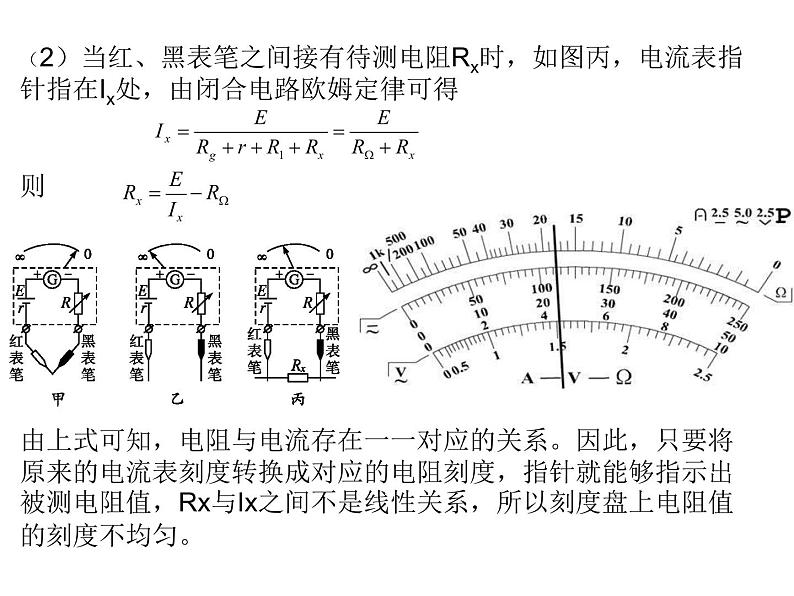

（2）当红、黑表笔之间接有待测电阻Rx时，如图丙，电流表指针指在Ix处，由闭合电路欧姆定律可得 则由上式可知，电阻与电流存在一一对应的关系。因此，只要将原来的电流表刻度转换成对应的电阻刻度，指针就能够指示出被测电阻值，Rx与Ix之间不是线性关系，所以刻度盘上电阻值的刻度不均匀。

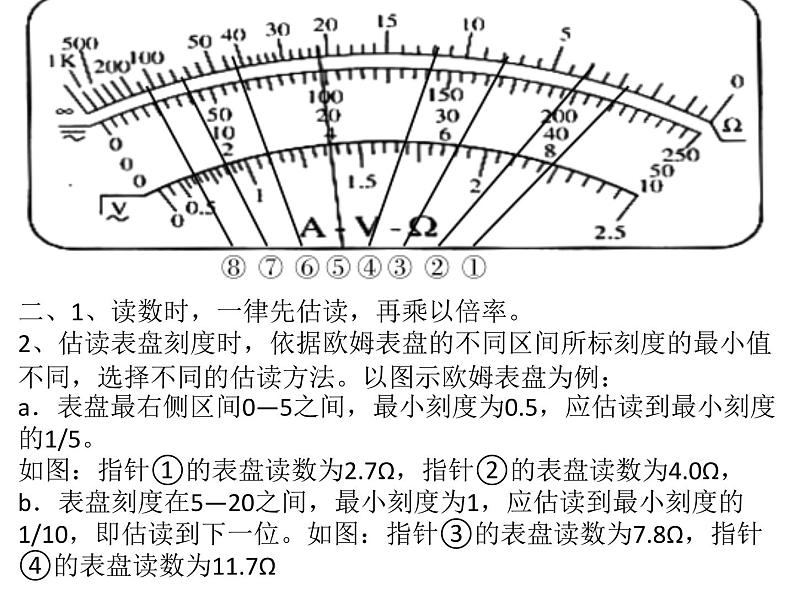

二、1、读数时，一律先估读，再乘以倍率。2、估读表盘刻度时，依据欧姆表盘的不同区间所标刻度的最小值不同，选择不同的估读方法。以图示欧姆表盘为例：a．表盘最右侧区间0—5之间，最小刻度为0.5，应估读到最小刻度的1/5。如图：指针①的表盘读数为2.7Ω，指针②的表盘读数为4.0Ω，b．表盘刻度在5—20之间，最小刻度为1，应估读到最小刻度的1/10，即估读到下一位。如图：指针③的表盘读数为7.8Ω，指针④的表盘读数为11.7Ω

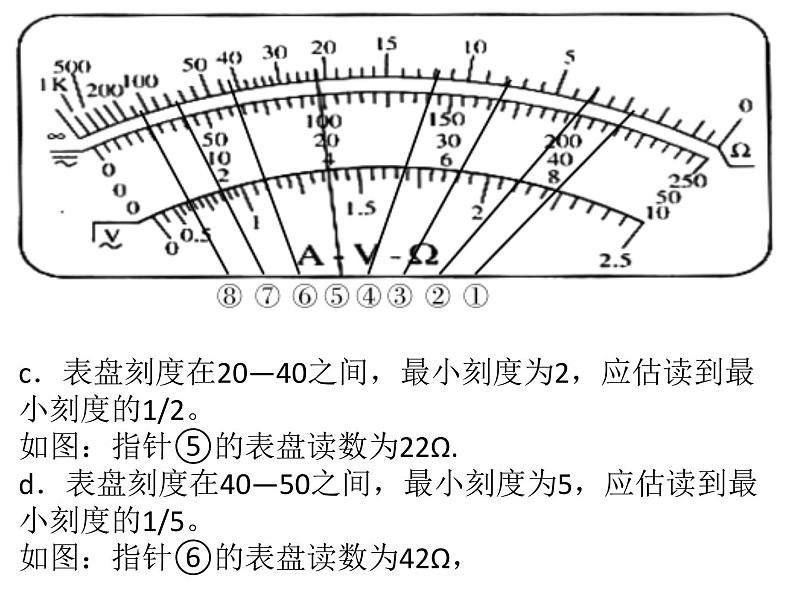

c．表盘刻度在20—40之间，最小刻度为2，应估读到最小刻度的1/2。如图：指针⑤的表盘读数为22Ω.d．表盘刻度在40—50之间，最小刻度为5，应估读到最小刻度的1/5。如图：指针⑥的表盘读数为42Ω，

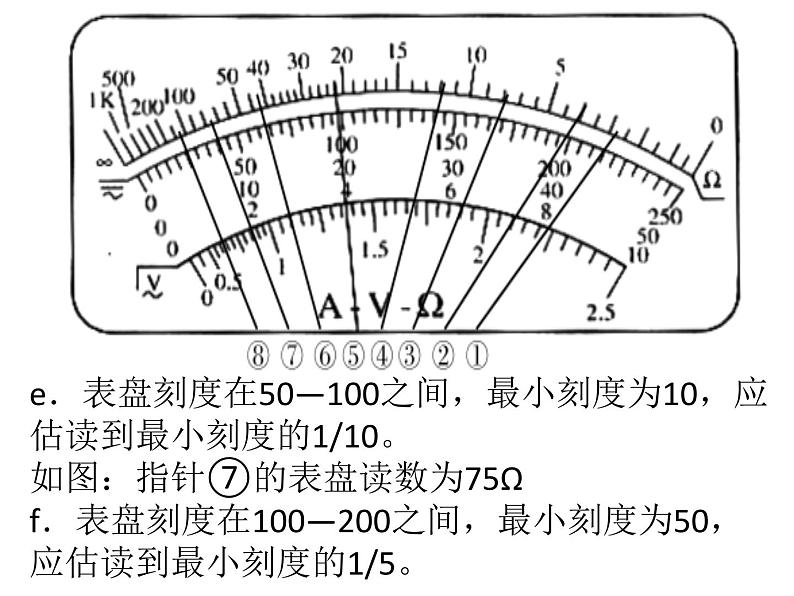

e．表盘刻度在50—100之间，最小刻度为10，应估读到最小刻度的1/10。如图：指针⑦的表盘读数为75Ωf．表盘刻度在100—200之间，最小刻度为50，应估读到最小刻度的1/5。
例1、如图所示,电源电动势E=1.5 V,内阻r=0.5 Ω,电流表满偏电流Ig=10 mA,电流表的电阻Rg=7.5 Ω,A、B为接线柱。(1)用一条导线把A、B直接连接起来,此时,应把可变电阻R1调节为多少才能使电流表恰好达到满偏电流?(2)调至满偏后保持R1的值不变,在A、B间接入一个150 Ω的定值电阻R2,电流表指针指到多少刻度位置?
要点提示:(1)142 Ω　(2)5 mA
三.欧姆表刻度盘特点(1)如图所示,当红、黑表笔断开时,电流表中电流为零,此时表笔间电阻无穷大,所以在表盘上电流零处标电阻“∞”;当红、黑表笔短接时,调节欧姆调零电阻,使电流表指针满偏,所以在电流满偏处标电阻“0”。
(2)I与Rx不成比例,欧姆表的刻度不均匀。(3)欧姆表偏角(偏角是指相对零电流位置或左端的“0”刻度而言的)越大,表明被测电阻越小。（4）中值电阻:当外加电阻Rx=r+Rg+R0=R内时,电流为 ,此时电流表指针指在刻度盘的中央,该电阻叫中值电阻。
四.多用电表的结构及使用(1)多用电表的电路如图:
(2)多用电表由表头、电流测量电路、电压测量电路、电阻测量电路以及转换开关S等组成。(3)电表的使用①测量时,红表笔要插入正插孔、黑表笔要插入负插孔,并通过转换开关接入待测量相应的测量端,使用时,电路只有一部分起作用。
②电表的表盘有三排刻度,最上一排不均匀的是电阻刻度;中间一排均匀的是电压和电流刻度,对应这个刻度有几排数字,这些数字是用来在选用不同量程时方便读数的;最下面一排是低压交流电的电压刻度,高中阶段不用。(4)电流进出电表的流向①电流挡串联接入电路,电流从红表笔流进电表,从黑表笔流出。②电压挡并联接入电路,红表笔接高电势点,黑表笔接低电势点,电流仍然从红表笔流进电表,从黑表笔流出;③使用欧姆挡时,红表笔连接表内电源的负极,黑表笔连接表内电源的正极。电流仍然从红表笔流进电表,从黑表笔流出。画龙点睛 不管多用电表测量什么量,相对电表而言,电流的方向都是“红进、黑出”。
