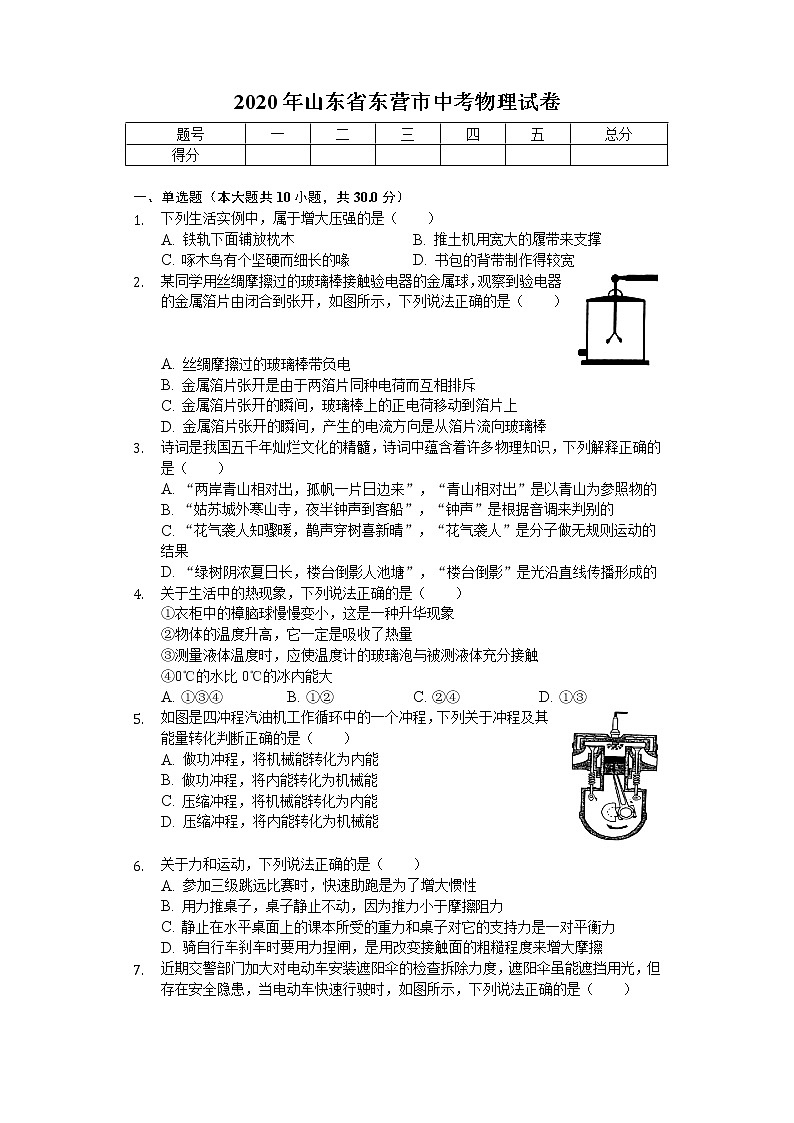

2020年山东省东营市中考物理试卷

这是一份2020年山东省东营市中考物理试卷，共16页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。


2020年山东省东营市中考物理试卷
题号
一
二
三
四
五
总分
得分







一、单选题（本大题共10小题，共30.0分）
1. 下列生活实例中，属于增大压强的是（　　）
A. 铁轨下面铺放枕木 B. 推土机用宽大的履带来支撑
C. 啄木鸟有个坚硬而细长的喙 D. 书包的背带制作得较宽
2. 某同学用丝绸摩擦过的玻璃棒接触验电器的金属球，观察到验电器的金属箔片由闭合到张开，如图所示，下列说法正确的是（　　）


A. 丝绸摩擦过的玻璃棒带负电
B. 金属箔片张开是由于两箔片同种电荷而互相排斥
C. 金属箔片张开的瞬间，玻璃棒上的正电荷移动到箔片上
D. 金属箔片张开的瞬间，产生的电流方向是从箔片流向玻璃棒
3. 诗词是我国五千年灿烂文化的精髓，诗词中蕴含着许多物理知识，下列解释正确的是（　　）
A. “两岸青山相对出，孤帆一片日边来”，“青山相对出”是以青山为参照物的
B. “姑苏城外寒山寺，夜半钟声到客船”，“钟声”是根据音调来判别的
C. “花气袭人知骤暖，鹊声穿树喜新晴”，“花气袭人”是分子做无规则运动的结果
D. “绿树阴浓夏日长，楼台倒影人池塘”，“楼台倒影”是光沿直线传播形成的
4. 关于生活中的热现象，下列说法正确的是（　　）
①衣柜中的樟脑球慢慢变小，这是一种升华现象
②物体的温度升高，它一定是吸收了热量
③测量液体温度时，应使温度计的玻璃泡与被测液体充分接触
④0℃的水比0℃的冰内能大
A. ①③④ B. ①② C. ②④ D. ①③
5. 如图是四冲程汽油机工作循环中的一个冲程，下列关于冲程及其能量转化判断正确的是（　　）
A. 做功冲程，将机械能转化为内能
B. 做功冲程，将内能转化为机械能
C. 压缩冲程，将机械能转化为内能
D. 压缩冲程，将内能转化为机械能


6. 关于力和运动，下列说法正确的是（　　）
A. 参加三级跳远比赛时，快速助跑是为了增大惯性
B. 用力推桌子，桌子静止不动，因为推力小于摩擦阻力
C. 静止在水平桌面上的课本所受的重力和桌子对它的支持力是一对平衡力
D. 骑自行车刹车时要用力捏闸，是用改变接触面的粗糙程度来增大摩擦

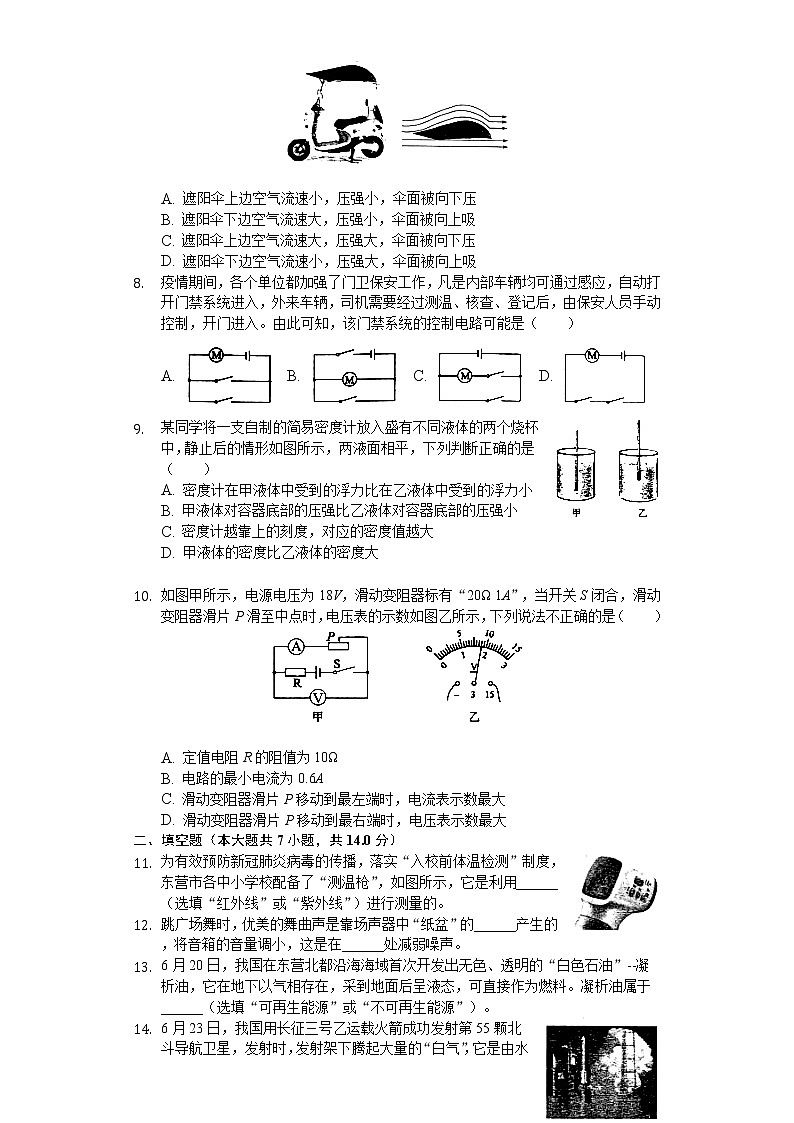

7. 近期交警部门加大对电动车安装遮阳伞的检查拆除力度，遮阳伞虽能遮挡用光，但存在安全隐患，当电动车快速行驶时，如图所示，下列说法正确的是（　　）

A. 遮阳伞上边空气流速小，压强小，伞面被向下压
B. 遮阳伞下边空气流速大，压强小，伞面被向上吸
C. 遮阳伞上边空气流速大，压强大，伞面被向下压
D. 遮阳伞下边空气流速小，压强大，伞面被向上吸
8. 疫情期间，各个单位都加强了门卫保安工作，凡是内部车辆均可通过感应，自动打开门禁系统进入，外来车辆，司机需要经过测温、核查、登记后，由保安人员手动控制，开门进入。由此可知，该门禁系统的控制电路可能是（　　）
A. B. C. D.
9. 某同学将一支自制的简易密度计放入盛有不同液体的两个烧杯中，静止后的情形如图所示，两液面相平，下列判断正确的是（　　）
A. 密度计在甲液体中受到的浮力比在乙液体中受到的浮力小
B. 甲液体对容器底部的压强比乙液体对容器底部的压强小
C. 密度计越靠上的刻度，对应的密度值越大
D. 甲液体的密度比乙液体的密度大


10. 如图甲所示，电源电压为18V，滑动变阻器标有“20Ω 1A”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是（　　）

A. 定值电阻R的阻值为10Ω
B. 电路的最小电流为0.6A
C. 滑动变阻器滑片P移动到最左端时，电流表示数最大
D. 滑动变阻器滑片P移动到最右端时，电压表示数最大
二、填空题（本大题共7小题，共14.0分）
11. 为有效预防新冠肺炎病毒的传播，落实“入校前体温检测”制度，东营市各中小学校配备了“测温枪”，如图所示，它是利用______（选填“红外线”或“紫外线”）进行测量的。
12. 跳广场舞时，优美的舞曲声是靠场声器中“纸盆”的______产生的，将音箱的音量调小，这是在______处减弱噪声。
13. 6月20日，我国在东营北都沿海海域首次开发出无色、透明的“白色石油”--凝析油，它在地下以气相存在，采到地面后呈液态，可直接作为燃料。凝析油属于______（选填“可再生能源”或“不可再生能源”）。

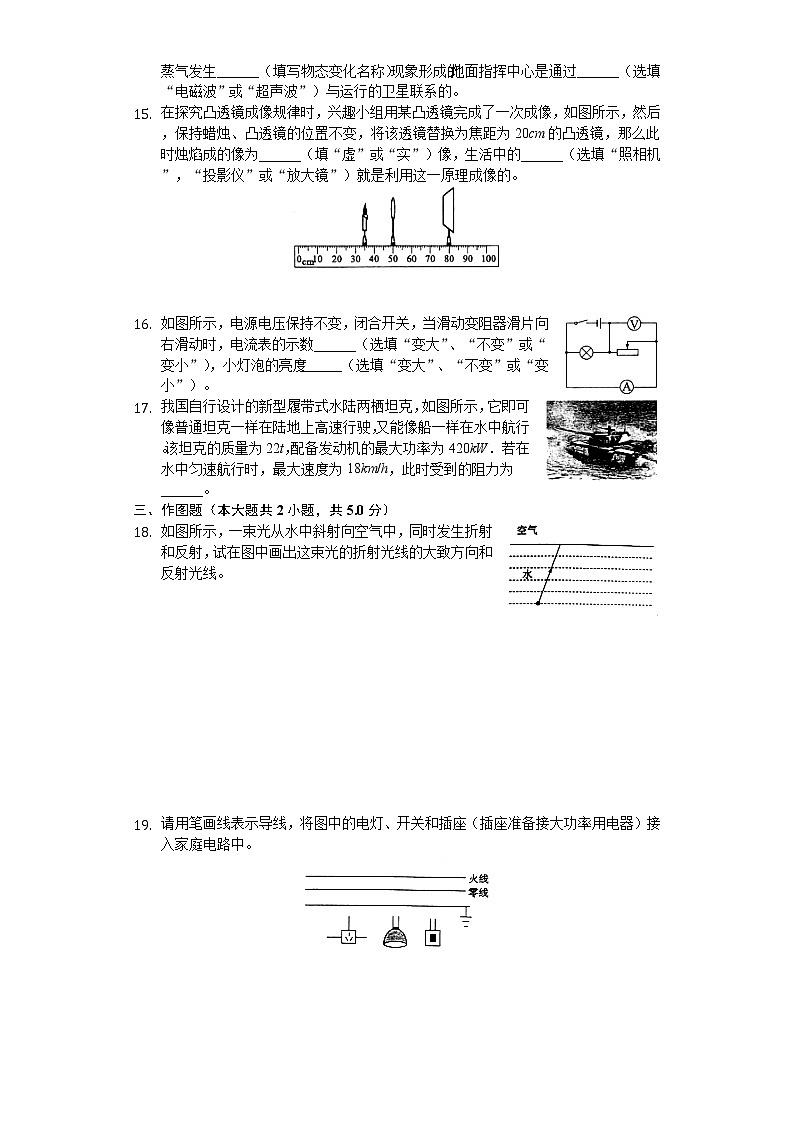

14. 6月23日，我国用长征三号乙运载火箭成功发射第55颗北斗导航卫星，发射时，发射架下腾起大量的“白气”，它是由水蒸气发生______（填写物态变化名称）现象形成的；地面指挥中心是通过______（选填“电磁波”或“超声波”）与运行的卫星联系的。
15. 在探究凸透镜成像规律时，兴趣小组用某凸透镜完成了一次成像，如图所示，然后，保持蜡烛、凸透镜的位置不变，将该透镜替换为焦距为20cm的凸透镜，那么此时烛焰成的像为______（填“虚”或“实”）像，生活中的______（选填“照相机”，“投影仪”或“放大镜”）就是利用这一原理成像的。


16. 如图所示，电源电压保持不变，闭合开关，当滑动变阻器滑片向右滑动时，电流表的示数______（选填“变大”、“不变”或“变小”），小灯泡的亮度______（选填“变大”、“不变”或“变小”）。
17. 我国自行设计的新型履带式水陆两栖坦克，如图所示，它即可像普通坦克一样在陆地上高速行驶，又能像船一样在水中航行。该坦克的质量为22t，配备发动机的最大功率为420kW．若在水中匀速航行时，最大速度为18km/h，此时受到的阻力为______。
三、作图题（本大题共2小题，共5.0分）
18. 如图所示，一束光从水中斜射向空气中，同时发生折射和反射，试在图中画出这束光的折射光线的大致方向和反射光线。












19. 请用笔画线表示导线，将图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。









四、实验探究题（本大题共3小题，共30.0分）
20. 如图是“探究平面镜成像时像与物的关系“的装置。在水平桌面上铺一张白纸，将玻璃板竖立在白纸上，把一支点燃的蜡烛A放在玻璃板前面，一支完全相同但不点燃的蜡烛B放在玻璃板后面移动，直到看上去它与蜡烛A的像完全重合。移动点燃的蜡烛，多做几次实验。
（1）在玻璃板的前面放一支点燃的蜡烛A，还要在玻璃板的后面放一支没有点燃的蜡烛B，此操作目的是______。
（2）在寻找蜡烛像的位置时，眼睛应该在蜡烛______（选填“A”或“B”）这一侧观察，某同学无论怎样调节蜡烛B，发现都不能与蜡烛A的像重合，发生这种现象的原因可能是______。
（3）实验中，如果把蜡烛A远离平面镜，看到的像会______（选填“远离”或“靠近”），像的大小______（填“变大”，“不变”或“变小”）。
（4）若要确认平面镜所成的像是虚像还是实像，进一步的操作是______。
21. 如图是“探究什么情况下磁可以生电”的装置，用棉线将一段导体AB悬挂起来，放置于蹄形磁体的磁场中，再用导线把导体AB和灵敏电流计连接起来，组成了闭合电路。
（1）该实验中，灵敏电流计的作用是______、______。
（2）确认灵敏电流计能正常工作后，某同学发现，无论导体AB在磁场中怎样运动，灵敏电流计的指针均不见发生偏转，其主要原因可能是______、______。
（3）在教师的指导下，兴趣小组对实验进行完善后，观察到的现象如下表所示，由此可知闭合电路的一部分导体在磁场中做______运动时，电路中会产生感应电流。
序号
磁体（磁极）放置方式
导体AB运动情况
电流计指针偏转情况
1
上N下S
静止
不偏转
2
竖直向上运动
不偏转
3
竖直向下运动
不偏转
4
上N下S
向左运动
向右偏转
5
向右运动
向左偏转
6
上S下N
向左运动
向左偏转
7
向右运动
向右偏转
（4）比较第4、5（或6、7）次实验可以得出______。
（5）在此实验过程中，能量转化情况是______。利用这一原理，人们在生产生活中制成了______。
22. 学习了“滑轮组的机械效率”后，某兴趣小组对“斜面的机械效率与哪些因素有关”这课题产生了浓厚兴趣，他们猜想，斜面作为一种简单机械，它的机械效率可能与斜面的倾斜程度有关，为此，实验室提供了如下器材：长木板、垫木（长宽高之比为1：2：4）、木块（带钩）、天平弹簧测力计、停表、刻度尺、细线。请根据需要选择合适的器材，完成以下题目。
（1）实验目的：______。
（2）实验器材：______。
（3）实验步骤：______。
（4）分析与论证：______。
（5）交流与评估：______。
五、计算题（本大题共2小题，共21.0分）
23. 植保无人机因其操控简单、喷酒均匀、省时高效等优点，在现代农业中发挥着重要作用，图为某型号双起落架植保无人机，其项目参数如下表：
项目
参数
外形尺寸（长宽高）
3090mm*3090mm*680mm
飞机质量
20kg
药箱容量
30L
起落架底面积（单个）
1×10-2m2
聚合物动力电池
30000mA•h
充电电压
40V
最佳作业速度
8m/s
（1）若以最佳作业速度飞行，求无人机2min飞行的距离。
（2）求加满药箱的农药质量（ρ农药取1.1×103kg/m3）。
（3）求空载时静止在水平地面上的无人机产生的压强（g取10N/kg）。
（4）电池充满电后，求无人机储存的电能。









24. 空气炸锅，因其烹制食物脂防含盘低，美味酥脆，无油烟味，深受广大市民青睐。如图甲所示，为某品牌空气炸锅，其发热元件为两个电阻。R1=50Ω，R2=200Ω．额定工作电压为220V，内部电路可简化为图乙所示电路，当开关S1闭合，开关S接b端时为高温档；开关S1闭合，开关S断开时为中温档。
（1）中温档正常工作时，求流过电阻R2的电流。
（2）高温档正常工作时，求电阻R1、R2消耗的总功率。
（3）若用此空气炸锅加工薯条，原料薯条温度为20℃，炸熟至少需要达到170℃，求一次炸熟200g薯条需要吸收的热量。C薯条取3.63×103J/（kg•℃）
（4）若使用空气炸锅高温档完成以上烹制，空气炸锅电能转化为热能效率为75%，求烹制一次薯条需要的时间。









答案和解析
1.【答案】C

【解析】解：A、铁轨下面铺放枕木，是在压力一定时，通过增大受力面积来减小压强。故A错误。
B、推土机用宽大的履带来支撑，是在压力一定时，通过增大受力面积来减小压强。故B错误。
C、啄木鸟有个坚硬而细长的喙，是在压力一定时，通过减小受力面积来增大压强；故C正确。
D、书包的背带制作得较宽，是在压力一定时，通过增大受力面积来减小压强。故D错误。
故选：C。
压强大小跟压力大小和受力面积大小有关。
增大压强的方法：是在压力一定时，通过减小受力面积来增大压强；是在受力面积一定时，通过增大压力来增大压强。
减小压强的方法：是在压力一定时，通过增大受力面积来减小压强；是在受力面积一定时，通过减小压力来减小压强。
掌握压强大小的影响因素，利用控制变量法解释生活中有关增大和减小压强的问题。
2.【答案】B

【解析】解：
A、用丝绸摩擦过的玻璃棒带正电，故A错误；
B、当带正电的玻璃棒与金属球接触时，一部分电子会从验电器的金属箔移动到玻璃棒，两金属箔由于失去电子都带上正电荷，因相互排斥而张开，故B正确；
CD、当带正电的玻璃棒与金属球接触时，一部分电子会从验电器的金属箔移动到玻璃棒，因电子定向移动的方向与电流的方向相反，所以瞬间电流的方向是从玻璃棒流向金属箔，故CD错误。
故选：B。
（1）人们规定，用丝绸摩擦过的玻璃棒带正电，毛皮摩擦过的橡胶棒带负电；
（2）电荷规律：同种电荷相互排斥，异种电荷相互吸引；
（3）金属箔张开是金属箔片上的自由电子移动到玻璃棒上；
（4）人们规定，正电荷定向移动的方向为电流方向，金属导体中自由电子定向移动的方向与电流的方向相反。
本题考查了两种电荷及电荷间的作用规律，以及电流方向的规定，属于基本内容，比较简单。
3.【答案】C

【解析】解：
A、“两岸青山相对出”，研究的对象是“青山”，运动状态是“出”，青山是运动的，相对于船来说的，故A错误；
B、僧人撞击大钟时，大钟会振动发出声音；因为大钟发声材料与其它发声结构不同，所以会发出声音的音色不同，所以可以通过音色辨别是哪种乐器，故B错误；
C、“花气袭人知骤暖”说明温度越高分子无规则运动越剧烈，故C正确；
D、“绿树阴浓夏日长”中“浓阴”是树木的影子，由于光的直线传播，光射到不透明物体上，在不透明物体后面形成影子；楼台的倒影属于平面镜成像，是光的反射形成的虚像，故D错误。
故选：C。
（1）判断物体运动还是静止，就是看研究的物体和参照物之间位置是否发生了变化；
（2）音色反映的是声音的品质与特色，它跟发声体的材料和结构有关；
（3）物质是由大量分子组成的，分子在永不停息的做无规则运动；温度越高，分子无规则运动越剧烈；
（4）当光照射到物体界面上时，有一部分光被反射回来的现象是光的反射，例如：平面镜成像、水中倒影都是由光的反射形成的。
此题借助诗句描述的现象考查了运动和静止的判断、分子运动、光的反射、光的直线传播，在学习过程中要善于利用所学知识解释有关现象，达到学以致用的目的。
4.【答案】D

【解析】解：①衣柜中的樟脑球变小，由固态直接变成气态，是升华现象。故①正确；
②一个物体温度升高，内能增大，可能是吸收了热量，也可能是对该物体做功。故②错误；
③使用液体温度计测量液体温度时，将温度计放入液体中后，应该等到示数稳定后再读数，视线要与液柱上表面相平。故③正确；
④内能不仅与状态有关，还与质量有关，所以两物体的内能不能比较。故④错误。
故选：D。
①物质由固态变为气态的过程叫升华，升华需要吸收热量；
②改变物体内能的方式有做功和热传递；
③温度计的正确使用方法是：将温度计放入待测液体中后，应该等到示数稳定后再读数，视线要与液柱上表面相平；
④内能是物体内部所有分子做无规则运动所具有的分子动能和分子势能的总和，物体的内能跟物体的质量、状态、温度有关。
此题考查了物态变化、改变内能的方式、温度计的使用及内能的影响因素，正确、全面理解概念和规律是解答的基础。
5.【答案】B

【解析】解：
由图可知，内燃机的两个气门都关闭，火花塞点火，活塞向下运动，所以是做功冲程，该冲程是燃料燃烧产生高温高压的燃气，推动活塞做功，是内能转化成机械能，故B正确，ACD错误。
故选：B。
汽油机一个工作循环有四个冲程，分别是吸气、做功、压缩和排气，各冲程的特点不同，因此根据气门的状态和活塞的运行方向确定冲程，同时还可参考火花塞的状态进行判断；在四冲程内燃机工作过程中有两个冲程存在能量转化：一个是压缩冲程，将机械能转化为内能；另一个是做功冲程，将内能转化为机械能。
此题主要考查了汽油机的四个冲程中的做功冲程及能量转化情况。
6.【答案】C

【解析】解：A、跳远运动员在起跳前要助跑是为了利用惯性，但惯性的大小只与物体的质量有关，所以快速助跑不能增大惯性，故A错误；
B、用力推桌子，桌子没有推动，处于平衡状态，受平衡力的作用，所有推力等于摩擦阻力，故B错误；
C、静止在水平桌面上的课本所受的重力和桌子对它的支持力大小相等、方向相反、作用在一条直线上、作用在同一物体上，是一对平衡力，故C正确；
D、骑自行车刹车时要用力捏闸，是在接触面粗糙程度一定时，通过增大压力来增大摩擦力。故D错误。
故选：C。
（1）惯性是物体保持原来运动状态不变的性质，惯性的大小只与物体的质量有关；
（2）物体处于静止状态或匀速直线运动状态时，物体不受力或受平衡力；
（3）一对平衡力必须大小相等、方向相反、作用在一条直线上、作用在同一物体上；
（4）增大摩擦力的方法：在接触面粗糙程度一定时，通过增大压力来增大摩擦力；在压力一定时，通过增大接触面的粗糙程度来增大摩擦力。
在学习过程当中一定要注意对基本概念，基本规律的学习和掌握，因为这是我们学好物理的基础。
7.【答案】D

【解析】解：因为流速越大的地方压强越小，所以伞上方的空气压强小于下方的空气压强，大气压产生了一个向上的压力差即升力，电动车的速度越大，升力越大，以较快速度行驶时有“向上飘”的感觉；故D正确。
故选：D。
液体和气体都称为流体，生活中常见的流体是水和空气，流体的流速越大，压强越小；流体的流速越小，压强越大。
此题考查流体压强和流速的关系在实际生活中的应用，既考查了学生对物理知识的掌握情况，又提高了学生的安全意识，是一道与生活联系非常密切的好题。
8.【答案】A

【解析】解：小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，只有A正确。
故选：A。
根据题意确定两开关的连接方式；开关控制电动机时，应与电动机串联。
本题结合生活实际考查根据要求设计电路图，关键是确定两开关的连接。
9.【答案】B

【解析】解：A、同一个密度计放在甲乙液体中都漂浮，
F浮乙=F浮甲=G，
密度计在甲乙两种液体中受到的浮力都等于密度计受到的重力G，故A错误；
BD、由图知密度计排开液体的体积V排甲＞V排乙，
又F浮=ρ液V排g，
浮力相等，则ρ甲＜ρ乙，故D错误，
因为容器中的液面相平，根据p=ρgh知甲液体对容器底部的压强比乙液体对容器底部的压强小，故B正确；
C、根据同一物体浮在不同液体中F浮一定时，V排、ρ液成反比可知，液体的密度越大，排开液体的体积越小，所以密度计的刻度越靠下密度值越大，故C错误。
故选：B。
（1）从图可知，密度计放在甲、乙液体中都漂浮，受到的浮力都等于密度计受到的重力，从而可以判断受到浮力的大小关系；
（2）从图可以得出密度计排开液体体积的大小关系，再根据阿基米德原理分析液体的密度大小关系，根据p=ρgh判断出液体对容器底部压强的关系；
（3）密度计是用来测量液体密度的测量仪器，根据题中信息可知，液体的密度越大，排开液体的体积越小，从而判断密度计刻度的特点。
本题考查了学生对阿基米德原理和物体的漂浮条件的掌握和运用，利用好密度计测液体密度时漂浮（F浮=G）是本题的关键。
10.【答案】C

【解析】解：由电路图知两电阻串联，电压表测量滑动变阻器两端的电压，电流表测量电路的电流，
A、当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，电压表的量程为0-15V，分度值为0.5V，示数为9V，
此时电路的电流为：I===0.9A，
根据串联电路电压的规律知，
定值电阻两端的电压为：UR=U-UR中=18V-9V=9V，
定值电阻R的阻值为：R===10Ω，故A正确；
B、当滑动变阻器的电阻最大时，电路的电流最小，
最小电流为：I小===0.6A，故B正确；
C、滑动变阻器滑片P移动到最左端时，滑动变阻器的电阻最小，根据I=知电流表示数最大，但此时故电路的电流为I大===1.8A＞1A，故C错误；
D、滑动变阻器滑片P移动到最右端时，滑动变阻器的电阻最大，根据串联电路的分压作用知，滑动变阻器两端的电压最大，电压表的示数最大，故D正确。
故选：C。
由电路图知两电阻串联，电压表测量滑动变阻器两端的电压，电流表测量电路的电流，
（1）当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，电压表的量程为0-15V，分度值为0.5V，示数为9V，根据欧姆定律和串联电路电阻的特点算出此时电路的电流，根据串联电路电压的规律算出定值电阻两端的电压，由欧姆定律算出定值电阻R的阻值；
（2）当滑动变阻器的电阻最大时，电路的电流最小，根据欧姆定律算出电路的最小电流；
（3）根据欧姆定律和滑动变阻器的规格判断出电路的电流；
（4）滑动变阻器滑片P移动到最右端时，滑动变阻器的电阻最大，根据串联电路的分压作用知，滑动变阻器两端的电压最大，电压表的示数最大。
本题考查了串联电路的特点和欧姆定律的灵活应用，分清划片移动时电阻的变化是解题的关键。
11.【答案】红外线

【解析】解：据红外线的特点可知，由于红外线热效应强，所以测温枪的工作原理是利用红外线的热效应。
故答案为：红外线。
红外线特点：热作用强：烤箱、浴室里的暖灯、夜视仪、热谱图；穿透力强：航空摄影；遥感、遥控：卫星遥感、家用遥控器。
本题主要考查红外线的应用，运用物理知识来解决实际问题，可激发同学们学习物理的兴趣，培养大家的思维能力和创新精神。
12.【答案】振动  声源

【解析】解：（1）声音是由物体振动产生的，优美的舞曲声是靠场声器中“纸盆”的振动产生的；
（2）将音箱的音量调小，这是在声源处减弱噪声。
（1）声音是由物体振动产生的，振动停止，发声停止；
（2）减弱噪声的途径：在声源处减弱、在传播过程中减弱、在人耳处减弱。
本题考查了对声音的产生原因、减弱噪声途径的掌握，属于声学基础知识的考查，比较简单。
13.【答案】不可再生能源

【解析】解：凝析油本质上是石油，属于化石能源，储量是一定的，属于是不可再生能源。
故答案为：不可再生能源。
从能源是否可再利用的角度可分为可再生能源和不可再生能源。化石能源、核能会越用越少，不可能在短期内从自然界得到补充，所以它们属于不可再生能源。
本题考查了能源的分类，属于基础性题目。
14.【答案】液化  电磁波

【解析】解：火箭离开地面时，高温火焰喷到发射架下的大水池中，水吸收巨大的热量而汽化成水蒸气，水蒸气上升时遇到周围的冷空气会液化成小水滴，就形成了我们看到的“白气”；
电磁波可以在真空中传播，地面指挥中心是通过电磁波与运行的卫星联系的。
故答案为：液化；电磁波。
物质由气态变为液态的过程叫液化；电磁波可以传递信息和能量。
分析热现象属于哪种物态变化时，关键要看清物态变化前后，物质各处于什么状态。
15.【答案】虚  放大镜

【解析】解：由图可知，此时的物距为15.0cm，将透镜替换为焦距为20cm的凸透镜，此时的物距要小于焦距，成正立、放大的虚像，其应用是放大镜。
故答案为：虚；放大镜。
凸透镜成像的三种情况及其应用：u＞2f，成倒立、缩小的实像，照相机利用了此原理。
2f＞u＞f，成倒立、放大的实像，应用与投影仪或幻灯机。
u＜f，成正立、放大的虚像。应用与放大镜。
此题考查了凸透镜成像规律及应用，不仅要掌握成像特点与物距像距之间的关系，而且要善于总结规律。
16.【答案】变小  不变

【解析】解：
（1）由图知，灯泡与滑动变阻器并联，电压表测电源电压，电流表测通过变阻器的电流；当滑动变阻器滑片向右滑动时，变阻器连入电路的电阻变大，由欧姆定律I=可知，电流表的示数变小；
（2）因并联电路各支路互不影响，所以通过灯的电流不变，则小灯泡的亮度不变。
故答案为：变小；不变。
（1）由图知，灯泡与滑动变阻器并联，电压表测电源电压，电流表测通过变阻器的电流；当滑动变阻器滑片向右滑动时，分析变阻器连入电路的电阻的变化，由欧姆定律确定电流表的示数变化；
（2）根据并联电路各支路互不影响分析小灯泡的亮度变化。
本题考查了并联电路的规律及欧姆定律的运用，关键是电路的分析。
17.【答案】8.4×104

【解析】解：坦克在水中航行时，最大速度v=18km/h=5m/s，
发动机的最大功率P=420kW=420000W，
由P===Fv得，坦克的牵引力：
F===8.4×104N，
因为坦克是匀速航行，坦克受到的牵引力和阻力是一对平衡力，大小相等，
所以，坦克受到的阻力：f=F=8.4×104N。
故答案为：8.4×104。
知道坦克在水中航行时的最大速度和发动机功率，利用P===Fv求出牵引力，牵引力和阻力是一对平衡力，大小相等，据此求出受到的阻力。
本题考查了功率计算公式的应用、二力平衡条件的应用，难度不大，要掌握。
18.【答案】解：过入射点先画出法线，在法线右侧的水中画出反射光线，注意反射角等于入射角；
在法线的右侧空气中画出折射光线，注意折射角大于入射角，如图所示：


【解析】根据反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角，由此画出反射光线。
由折射定律：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，当光由空气斜射进入水中或其它透明介质中时，折射光线向法线偏折，折射角小于入射角；当光由水中或其它透明介质斜射进入空气中时，折射光线远离法线偏折，折射角大于入射角，由此画出折射光线。
不仅要会根据反射定律和折射定律由入射光线画反射光线和折射光线，而且要会根据反射或折射画出入射光线。
19.【答案】解：（1）开关控制电灯时，开关和电灯串联，火线首先过开关再入灯泡顶端的金属点，零线直接连电灯的螺丝口；
（2）三孔插座的接法：左孔接零线，右孔接火线，上孔接地线，如图所示。


【解析】（1）电灯的接法：火线首先进开关，再入电灯顶端的金属点，零线直接接入电灯的螺旋口；
（2）三孔插座的接法：左孔接零线，右孔接火线，上孔接地线。
火线首先进开关，再入灯泡顶端的金属点，零线直接接入灯泡的螺旋口，如果火线直接进入电灯，零线过开关进电灯，在断开开关时，火线没有切断，容易发生触电事故。
20.【答案】确定像的位置和比较像与物体的大小  A  玻璃板没有竖直放置  远离  不变  把蜡烛B取走，光屏放在蜡烛B的位置上，看光屏上是否有蜡烛A的像，光屏上如果没有，说明平面镜成虚像。

【解析】解：（1）在玻璃板的前面放一支点燃的蜡烛A，还要在玻璃板的后面放一支没有点燃的蜡烛B，此操作目的是确定像的位置和比较像与物体的大小；
（2）平面镜成的像是光的反射形成的，A蜡烛发出的光线经玻璃板反射，被人眼接收，才能看到像，故眼睛在A蜡烛所在这一侧；
如果玻璃板没有竖直放置，A蜡烛所成的像可能偏高或偏低，这样B蜡烛与A蜡烛的像就无法重合了。
（3）因平面镜成像的特点是物距与像距相等，且大小相等，使蜡烛A离玻璃板远一些，它的像会远离玻璃板；物体不变，物体的像和物体大小相等，所以像的大小不变。
（4）为了验证平面镜成虚像，可以把蜡烛B取走，光屏放在蜡烛B的位置上，看光屏上是否有蜡烛A的像，光屏上如果没有，说明平面镜成虚像。
故答案为：（1）便于确定像的位置和比较像与物体的大小；（2）A；玻璃板没有竖直放置；（3）远离；不变；（4）把蜡烛B取走，光屏放在蜡烛B的位置上，看光屏上是否有蜡烛A的像，光屏上如果没有，说明平面镜成虚像。
（1）要验证平面镜成像的特点，就必须让两根蜡烛大小相同。
玻璃板是透明的，可以看到对面的物体，目的是为了确定像的位置。
（2）实验过程中，眼睛要在蜡烛A侧观察，眼睛既能看到蜡烛A，又能看到代替蜡烛A的蜡烛B．如果在蜡烛B侧观察，只能看到蜡烛B和透过透明玻璃板看到蜡烛A，不能看到蜡烛A的像。
无论怎样调节后面的蜡烛B，都不能与蜡烛A的像重合，可能玻璃板和水平面不垂直。
（3）根据平面镜成像的特点，像和物体到达平面镜的距离相等，像和物体的大小相等进行分析；
（4）实像和虚像的重要区别是实像能在光屏上呈现出来，虚像不能在光屏上呈现出来。
本题主要考查了平面镜成像特点的实验及其应用，这是光学中的一个重点，也是近几年来中考经常出现的题型，要求学生熟练掌握，并学会灵活运用。
21.【答案】显示感应电流的大小  方向  断开开关  不是闭合电路  切割磁感线  闭合电路的一部分导体在磁场中做切割磁感线运动，导体中感应电流的方向与导体的运动方向有关  机械能转化为电能  发电机

【解析】解：
（1）在“探究产生感应电流的条件”的实验中，实验中灵敏电流计的作用是显示感应电流的大小、方向；
（2）确认灵敏电流计能正常工作后，某同学发现，无论导体AB在磁场中怎样运动，灵敏电流计的指针均不见发生偏转，其主要原因可能是断开开关，不是闭合电路；
（3）观察到的现象如下表所示，由此可知闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流。
（4）比较第4、5（或6、7）次实验可以得出闭合电路的一部分导体在磁场中做切割磁感线运动，导体中感应电流的方向与导体的运动方向有关；
（5）在此实验过程中，能量转化情况是机械能转化为电能，利用这一原理，人们在生产生活中制成了发电机。
故答案为：（1）感应电流的大小；方向；（2）断开开关；不是闭合电路；（3）切割磁感线；（4）闭合电路的一部分导体在磁场中做切割磁感线运动，导体中感应电流的方向与导体的运动方向有关；（5）机械能转化为电能；发电机。
（1）实验中灵敏电流计的作用是显示感应电流的大小和方向；
（2）（3）产生感应电流的条件有两个：电路是闭合的；导体在磁场中做切割磁感线运动；两者缺一不可；
（4）导体中感应电流的方向与导体的运动方向有关；
（5）根据电磁感应现象制成发电机。
通电导体在磁场中受力运动和电磁感应图很相似，重要的区别在于前者电路中有电源，后者电路中没有电源。
22.【答案】研究斜面的机械效率可能与斜面的倾斜程度的关系  长木板、垫木（长宽高之比为1：2：4）、木块（带钩）、弹簧测力计、刻度尺、细线  ①把垫木平放，将长木板的一端垫高，构成一个斜面，用刻度尺测出其长度s1和高度h1，
用测力计测量出木块的重力G，再用测力计拉着木块从斜面底部匀速直线运动到顶部，记下测力计示数F1，记录数据；
②把垫木侧放，将长木板的一端垫高，构成一个较陡的斜面，重复上面的步骤；
③把垫木竖放，将长木板的一端垫高，构成一个最陡的斜面，重复上面的步骤；
④收集处理数据，进行比较归纳  根据η==×100%，得出3次实验中机械效率，若机械效率都相等，说明机械效率可能与斜面的倾斜程度无关；或不相等，说明机械效率可能与斜面的倾斜程度有关  测力时，测力计要沿斜面拉木块做匀速直线运动；斜面的机械效率与斜面的粗糙程度的关系等其它因素有怎样的关系？如何验证？

【解析】解：（1）实验目的：
研究斜面的机械效率可能与斜面的倾斜程度的关系；
（2）实验器材：
研究斜面的机械效率可能与斜面的倾斜程度的关系，要改变斜面的倾斜角度，故要用长木板、垫木；
根据η==×100%，还要用到木块（带钩）、弹簧测力计、刻度尺、细线；
（3）实验步骤：
①把垫木平放，将长木板的一端垫高，构成一个斜面，用刻度尺测出其长度s1和高度h1，
用测力计测量出木块的重力G，再用测力计拉着木块从斜面底部匀速直线运动到顶部，记下测力计示数F1，记录数据；
②把垫木侧放，将长木板的一端垫高，构成一个较陡的斜面，重复上面的步骤；
③把垫木竖放，将长木板的一端垫高，构成一个最陡的斜面，重复上面的步骤；
④收集处理数据，进行比较归纳；
（4）分析与论证：
根据η==×100%，得出3次实验中机械效率，若机械效率都相等，说明机械效率可能与斜面的倾斜程度无关；或不相等，说明机械效率可能与斜面的倾斜程度有关；
（5）交流与评估：
测力时，测力计要沿斜面拉木块做匀速直线运动；斜面的机械效率与斜面的粗糙程度的关系等其它因素有怎样的关系？如何验证？
故答案为：
（1）研究斜面的机械效率可能与斜面的倾斜程度的关系；
（2）长木板、垫木（长宽高之比为1：2：4）、木块（带钩）、弹簧测力计、刻度尺、细线；
（3）如上；
（4）根据η==×100%，得出3次实验中机械效率，若机械效率都相等，说明机械效率可能与斜面的倾斜程度无关；或不相等，说明机械效率可能与斜面的倾斜程度有关；
（5）测力时，测力计要沿斜面拉木块做匀速直线运动；斜面的机械效率与斜面的粗糙程度的关系等其它因素有怎样的关系？如何验证？
（1）根据题意确定实验目的；
（2）实验器材：
研究斜面的机械效率可能与斜面的倾斜程度的关系，要改变斜面的倾斜角度，确定用的器材；根据η==×100%分析还用到器材；
（3）实验步骤：
根据实验原理确定实验步骤；
（4）分析与论证：
根据η==×100%，得出3次实验中机械效率，从机械效率都相等或不相等分析回答；
（5）交流与评估：
从测拉力的注意事项及斜面的机械效率与其它因素有怎样的关系考虑。
本题研究斜面的机械效率与哪些因素有关，考查控制变量法和对实验方案的设计、分析论证和交流评估的能力。
23.【答案】解：
（1）由表知，最佳作业速度为8m/s，时间t=2min=120s，
根据v=可得，无人机2min飞行的距离是：
s=vt=8m/s×120s=960m。
（2）由表知，V农药=V药箱=30L=3×10-2m3，
根据ρ=可得，加满药箱的农药质量是：
m=ρ农药V农药=1.1×103kg/m3×3×10-2m3=33kg。
（3）空载时静止在水平地面上的无人机产生的压力：
F=G=mg=20kg×10N/kg=200N，
无人机对地面的压强：
p===1×104Pa。
（4）由表知，充电电压为40V，容量为30000mA•h，容量单位是电流和时间的乘积，
所以电池充满电后，求无人机储存的电能是：
W=UIt=40V×30000×A×3600s=4.32×106J。
答：（1）无人机2min飞行的距离960m。
（2）加满药箱的农药质量33kg。
（3）空载时静止在水平地面上的无人机产生的压强1×104Pa。
（4）电池充满电后，无人机储存的电能4.32×106J。

【解析】（1）利用速度公式的变形公式计算。
（2）利用密度公式的变形公式计算。
（3）静止时无人机对地面的压力和自身的重力相等，根据p=求出对地面的压强。
（4）根据W=UIt结合铭牌中的已知条件得出储存的电能大小；
本题是力学、电学综合计算题，涉及的知识点较多，但本题内容贴近生活实际，能激发学生学习物理的兴趣，体现了新课标的要求，属于中考热点题型。
24.【答案】解：（1）中温档正常工作时，开关S1闭合，开关S断开，电路中只有R2连入电路，
则R2的电流：I2===1.1A；
（2）高温档正常工作时，开关S1闭合，开关S接b端，R1、R2并联，
则P1===968W，P2===242W；
总功率P=P1+P2=968W+242W=1210W；
（3）薯条质量m=200g=0.2kg，
薯条吸收的热量；
Q吸=c薯条m（t-t0）=3.63×103J/（kg•℃）×0.2kg×（170℃-20℃）=1.089×105J；
（4）根据η=可得需要消耗的电能W===1.452×105J；
若使用空气炸锅高温档完成以上烹制，根据P=可得加热时间：
t===120s。
答：（1）中温档正常工作时，流过电阻R2的电流为1.1A。
（2）高温档正常工作时，电阻R1、R2消耗的总功率为1210W。
（3）一次炸熟200g薯条需要吸收的热量为1.089×105J；
（4）若使用空气炸锅高温档完成以上烹制，烹制一次薯条需要的时间为120s。

【解析】（1）中温档正常工作时，开关S1闭合，开关S断开，电路中只有R2连入电路，根据欧姆定律即可求出电阻R2的电流。
（2）高温档正常工作时，开关S1闭合，开关S接b端，R1、R2并联，根据P=分别求出R1、R2的功率，然后求出总功率；
（3）根据Q吸=cm（t-t0）计算薯条吸收的热量；
（4）已知热能效率为75%，由η=求出需要消耗的电能，然后根据W=Pt计算加热时间。
本题考查了串并联电路的特点和欧姆定律、电功率和热量公式的灵活运用，正确的判断电加热器处于不同档位时电路的连接方式是关键。
