2023年山东省东营市中考物理模拟试卷
一、选择题（本大题包括10小题，每小题3分，共30分。在每小题给出的四个选项中，只有一项符合题目要求）
1．（3分）下列关于“新材料”的描述错误的是（　　）
A．人类利用半导体材料的导电特性，研制出二极管、三极管是电脑必不可少的器件
B．纳米材料为人们制造更小的机械提供物质基础
C．人们利用超导的磁悬浮现象研制“无摩擦”的磁悬浮列车
D．人们根据超导零电阻的特点，用超导体制造的电饭锅，提高了电饭锅发热的效率
2．（3分）密度知识与生活联系非常紧密，下列关于密度的一些说法中正确的是（　　）
A．1kg冰与1kg水的密度相等
B．乒乓球不慎被挤瘪但无破损，球内气体密度变大
C．为减轻质量，比赛用自行车采用强度高、密度大的材料制造
D．冬天户外的水管容易冻裂，是由于水结冰后密度变大的缘故
3．（3分）对下列四幅图阐述正确的是（　　）

A．甲图：近视眼形成原因，用凸透镜矫正
B．乙图：远视眼形成原因，用凹透镜矫正
C．丙图：显微镜的物镜呈缩小的像
D．丁图：天文望远镜的物镜呈缩小的像
4．（3分）如图所示，下列声现象中，分析正确的是（　　）
A．弹吉他时，手在不同位置按弦，是为了改变响度

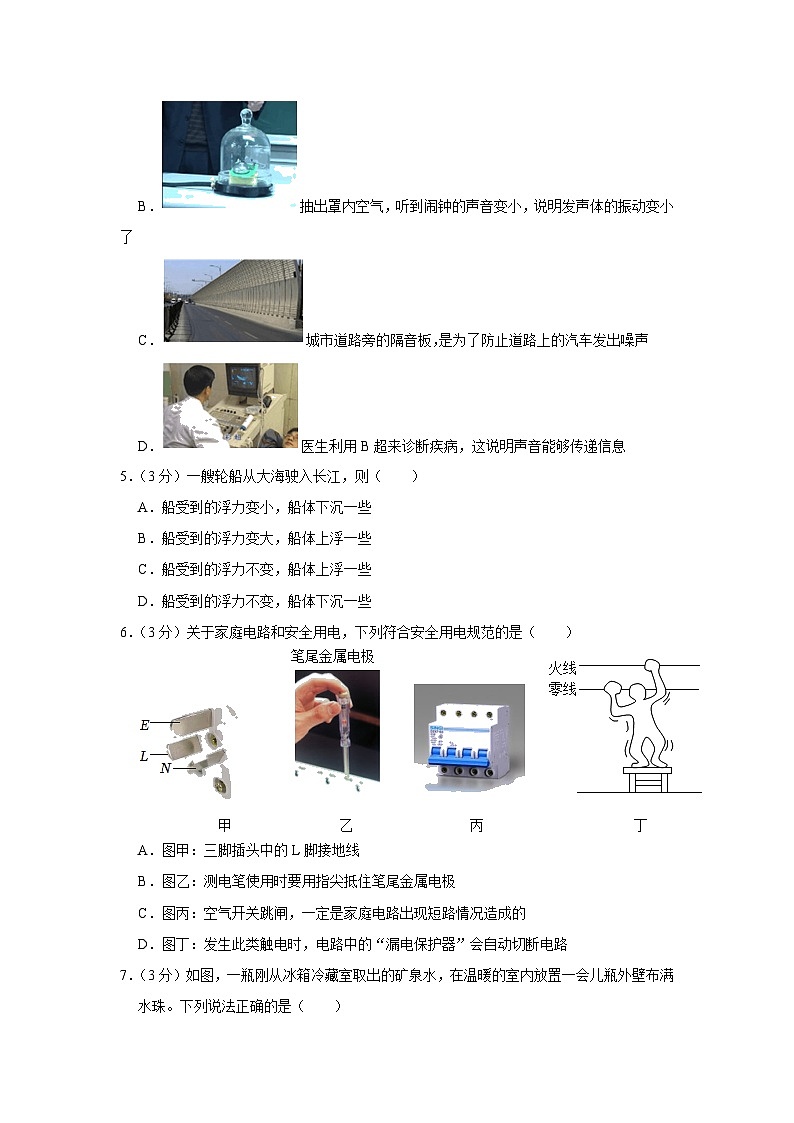

B．抽出罩内空气，听到闹钟的声音变小，说明发声体的振动变小了
C．城市道路旁的隔音板，是为了防止道路上的汽车发出噪声
D．医生利用B超来诊断疾病，这说明声音能够传递信息
5．（3分）一艘轮船从大海驶入长江，则（　　）
A．船受到的浮力变小，船体下沉一些
B．船受到的浮力变大，船体上浮一些
C．船受到的浮力不变，船体上浮一些
D．船受到的浮力不变，船体下沉一些
6．（3分）关于家庭电路和安全用电，下列符合安全用电规范的是（　　）

A．图甲：三脚插头中的L脚接地线
B．图乙：测电笔使用时要用指尖抵住笔尾金属电极
C．图丙：空气开关跳闸，一定是家庭电路出现短路情况造成的
D．图丁：发生此类触电时，电路中的“漏电保护器”会自动切断电路

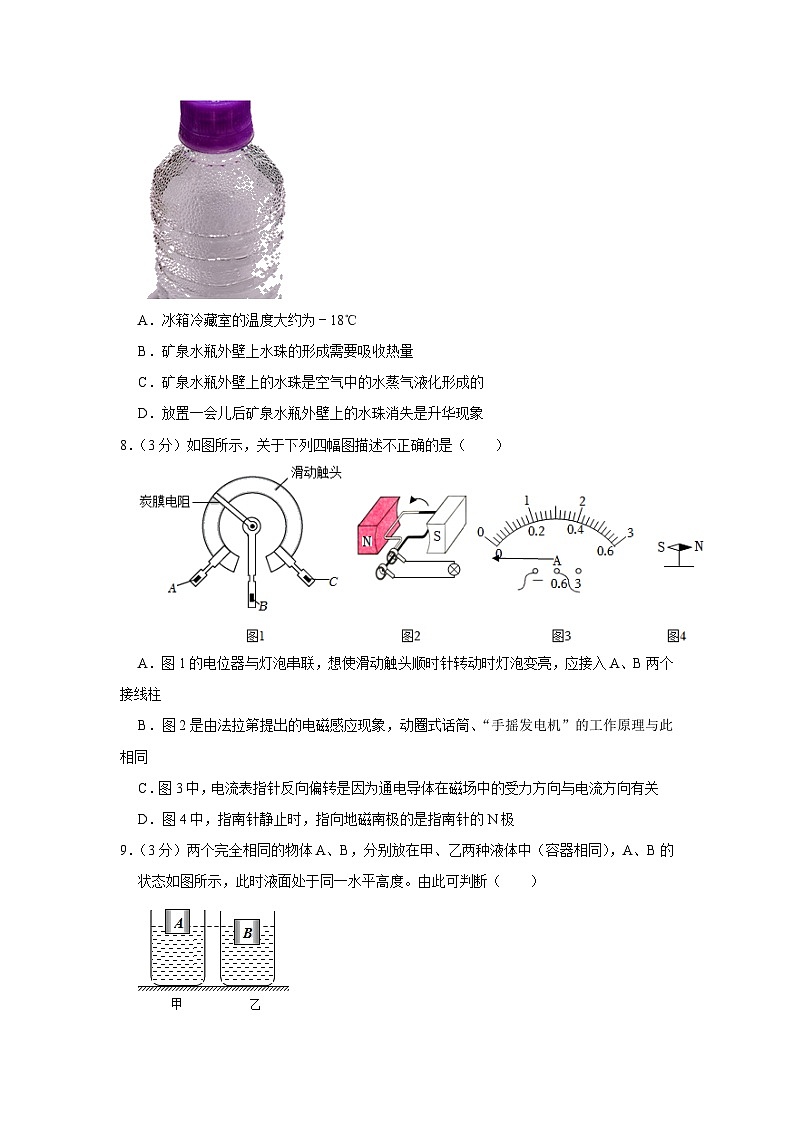

7．（3分）如图，一瓶刚从冰箱冷藏室取出的矿泉水，在温暖的室内放置一会儿瓶外壁布满水珠。下列说法正确的是（　　）

A．冰箱冷藏室的温度大约为﹣18℃
B．矿泉水瓶外壁上水珠的形成需要吸收热量
C．矿泉水瓶外壁上的水珠是空气中的水蒸气液化形成的
D．放置一会儿后矿泉水瓶外壁上的水珠消失是升华现象​
8．（3分）如图所示，关于下列四幅图描述不正确的是（　　）

A．图1的电位器与灯泡串联，想使滑动触头顺时针转动时灯泡变亮，应接入A、B两个接线柱
B．图2是由法拉第提出的电磁感应现象，动圈式话筒、“手摇发电机”的工作原理与此相同
C．图3中，电流表指针反向偏转是因为通电导体在磁场中的受力方向与电流方向有关
D．图4中，指南针静止时，指向地磁南极的是指南针的N极
9．（3分）两个完全相同的物体A、B，分别放在甲、乙两种液体中（容器相同），A、B的状态如图所示，此时液面处于同一水平高度。由此可判断（　　）

A．甲液体密度小于乙液体密度
B．A物体受到的浮力小于B物体受到的浮力
C．甲液体对容器底部的压强大于乙液体对容器底部的压强
D．甲容器对桌面的压强小于乙容器对桌面的压强
10．（3分）如图所示是某同学设计的监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动，电源电压保持4.5V不变，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻R1阻值为5Ω，滑动变阻器R2的规格为“15Ω 1A”。闭合开关S，随着水流速度的改变，下列说法正确的是（　　）

A．滑动变阻器最少接入10Ω
B．当水流速度增大时，电压表的示数变大
C．当水流速度减小时，电压表与电流表的示数之比变小
D．电路消耗总电功率的变化范围为1.35～2.7W
二、填空题（本大题包括7小题，共14分）
11．（2分）“小度在家”是百度AI首款智能视频音箱，如图所示，通过连接Wi﹣Fi利用 　 　以无线的方式让用户通过语音实现影音娱乐、信息查询等多功能的操作，它可以直接根据用户的语音指令来完成指定操作；显示屏上的图像是由红、　 　、蓝三种色光混合而成的。

12．（3分）汽车的后视镜用 　 　镜，汽车前灯的反光装置用 　 　镜。
13．（2分）沥青是马路表面的主要原料之一，加工沥青的过程中，沥青在高温下会由硬变软，在这个过程中沥青的温度不断升高，说明沥青是 　 　（选填“晶体”或“非晶体”）；夏天在烈日的暴晒下，沥青路面的温度很高，洒到路面上的水很快不见了，这是因为水发生了 　 　（填物态变化名称）。
14．（1分）近来，淄博烧烤火出圈，“坐高铁去撸串”等话题不断在社交平台刷屏。肉烤熟是通过 　 　的方式改变其内能的。
15．（2分）如图甲所示，这是四冲程汽油机的 　 　冲程。如图乙所示，这是我国自主生产的某品牌小汽车，汽油机的转速为2400r/min，汽油机1s内对外做功 　 　次。

16．（2分）3月19日春分节气将至，各地抢抓农时进行农业生产，到处都是忙碌的身影，如图是农民在对桃树进行春剪，空气中弥漫的桃花香味令人心醉，说明 　 　；修剪树枝所用的剪刀是 　 　（选填“省力”、“费力”、“等臂”、“省功”）杠杆。

17．（2分）如图，在倒置的漏斗里放一个乒乓球，用手指拖住乒乓球，然后从漏斗口向下吹气，并将手指移开，这时你会发现乒乓球并不会落下来。请你利用所学知识解释这一现象：　 　。

三、作图、实验与探究题（本大题包括5小题，共34分）
18．（2分）如图是简单的火警自动报警装置的部分电路，温控开关在常温时断开，绿灯亮；在温度升高到一定值时自动闭合，红灯亮、电铃响，发出报警信号。请你按上述要求，将电路图补充完整。（a、b、c为三个接线柱）

19．（2分）将图中各元件接入电路，其中开关只控制电灯，三孔插座带保险丝。
20．（10分）某学习小组想测量一块形状不规则的小矿石的密度，他们手边只有以下器材：天平一台（但没有砝码），两个质量相近的烧杯，量筒（其内径略小于矿石块的尺寸，无法将小矿石块直接放入其中），细线，滴管和足量的水（已知水的密度为ρ水）。请你利用上述器材帮助他们写出实验步骤，并写出小矿石密度的表达式。（提示：本题要求烧杯不可当作溢水杯使用）
实验步骤：　 　
矿石密度的表达式：　 　
21．（10分）如图甲所示是“探究不同物质吸热升温的现象”实验装置，小华用两个相同的容器（图中用虚线形表示）分别装入质量相等的A、B两种液体，用相同的装置加热。

（1）实验前，按 　 　（填“自上而下”或“自下而上”）的顺序组装器材。
（2）从实验效果考虑，本实验选择 　 　（“烧杯”或“易拉罐”）作为盛放液体的容器较好，实验中使用玻璃棒的目的是 　 　。
（3）实验中两种液体吸收热量的多少可通过 　 　比较。
（4）根据实验数据绘制的温度与时间的关系图象如图乙所示，分析图象可知：质量相等的A和B两种液体，在升高相同温度时，　 　吸收的热量较多；质量相等的A和B两种液体，在吸收相同热量时，　 　升温较高。
（5）冬天，小华想自制一个暖手袋，若只能从A或B中选一种液体装入暖手袋中作为供暖物质，则应选择 　 　液体。
（6）已知A的比热容为4.2×103J/（kg•℃），根据实验数据绘制的温度与时间的关系图像，可知B的比热容为 　 　。如图丙小明要用两个相同的烧瓶来探究物质的吸热能力，两瓶内分别装有质量相等的A和B，则要求R1　 　R2。
（7）实验中，能量从火焰传给水，却无法从水自动传递给火焰，这是因为 　 　。
22．（10分）在“探究电流与电阻的关系”时，小李同学用如图甲的电路进行实验：电流表（0～0.6～3A）、电压表（0～3～15V）、定值电阻R（10Ω、15Ω、20Ω、30Ω、40Ω各一个）、滑动变阻器R′（0～50Ω）、电源（8V）、开关、导线若干。

（1）按图甲，开关闭合前，滑动变阻器的滑片P应置于 　 　端（选填“A”或“B”）。
（2）请用笔画线代替导线，将乙图中实物电路连接完整（导线不得交叉）。
（3）某次实验时电流表的示数如图丙，则电流表示数为 　 　A。
（4）小李分别将不同阻值的定值电阻接入，通过实验，在电流表使用无误的情况下，收集测量数据，记录表格如表。发现通过导体的电流与电阻不成比例。原因可能是 　 　。
实验次数
1
2
3
电阻R/Ω
5
10
20
电流I/A
0.30
0.20
0.12
（5）下列图像中，能大致反映本实验中电流I与电阻R之间关系的是 　 　。

（6）另一同学小王用电阻箱（可在0～999.9Ω范围内调节电阻值大小，且能读数的变阻器）来代替电阻R，将图甲电路改进为如图丁的电路，你认为他这个方案是否可行？　 　（选填“可行”或“不可行”）。
四．计算题（本大题包括2小题，共22分。解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．（10分）西安地铁建设中用到了许多大型机械，履带起重机就是其中之一。如图所示的某型号履带起重机总质量为12t，它在某路段匀速直线行驶了3km，用时5min，若行驶过程中所受阻力为车重的0.1倍。请完成以下问题：（g取10N/kg）
（1）当起重机在湿滑的路段行进时，履带上凸起的棱可以起到 　 　的作用，该起重机的动力由柴油机提供，在柴油机工作的四个冲程中，　 　冲程把内能转化为机械能。
（2）起重机在这一路段行驶时，牵引力做功的功率为多少？
（3）若该起重机柴油发动机的效率为25%，则通过此段路程起重机需消耗多少千克的柴油？（q柴油＝4.3×107J/kg，计算结果保留一位小数）

24．（12分）随着“围炉煮茶”的走红，小西准备用家里的煮茶器与朋友共同品茶。图甲是小西家里的煮茶器，表中是它的部分参数，图乙是它的加热电路的原理图，只有R0是加热电阻。为了实现多档位加热和保温功能，小西找来了定值电阻R1和R2，将煮茶器的加热电路改造成图丙所示电路，使电热丝R0可以分别以额定功率的100%、64%和25%在高、中、低三挡工作。求：
（1）R0在中温挡的功率；
（2）R2的阻值；
（3）若在实际电压为200V的电路中只有煮茶器一个用电器工作，且煮茶器处于低温挡工作状态，求图丁所示的电能表在11min内转过的圈数。


容积/L
1.5
额定电压/V
220
额定功率/W
1100

2023年山东省东营市中考物理模拟试卷
参考答案与试题解析
一、选择题（本大题包括10小题，每小题3分，共30分。在每小题给出的四个选项中，只有一项符合题目要求）
1．【解答】解：A、半导体在科学技术中有着广泛的应用，如二极管、三极管、光敏电阻、热敏电阻等，故A描述正确；
B、纳米材料大小约为10﹣9m，故可以用来制造更小的机械，故B描述正确；
C、磁悬浮列车利用磁极间的相互作用可以实现无摩擦的运行，现在人类开始将超导体应用到磁悬浮列车上，故C描述正确；
D、电饭锅利用了电流的热效应，而超导体没有电阻故不会发热，所以超导体不能用来制造电饭锅，故D描述错误；
故选：D。
2．【解答】解：
A、根据ρ＝可知，1kg冰与1kg水，质量相同时，冰的体积大，密度小。此选项错误；
B、乒乓球不慎被挤瘪但无破损，质量不变，体积变小，密度变大。此选项正确；
C、自行车的体积一定，由m＝ρV可知，材料的密度越小，自行车的质量越小，比赛用自行车采用强度高、密度小的材料制造。此选项错误；
D、水结冰后质量不变，体积膨胀将水管冻裂，由公式ρ＝知，密度变小。此选项错误。
故选：B。
3．【解答】解：
A、甲图中像成在视网膜的前方，说明该眼睛是近视眼，近视眼是由于晶状体曲度变大，会聚能力（即折光能力）增强，应佩戴发散透镜（凹透镜），使光线推迟会聚；故A错误；
B、乙图中像成在了视网膜的后面，说明该眼睛是远视眼，远视眼应该配戴凸透镜进行矫正（使光线提前会聚）；故B错误；
C、显微镜其物镜相当于投影仪的镜头，成放大的实像，故C错误；
D、望远镜中物镜的作用是使远处的物体成倒立缩小的实像，这个倒立缩小的实像正好落在目镜焦距内的位置，目镜再对这个像进行放大；因此其物镜相当于照相机的镜头，目镜相当于放大镜，故D正确。
故选：D。
4．【解答】解：A、手在不同位置按弦，弦振动的快慢会不同，所以声音的音调就会发生变化，故A错误；
B、抽出罩内空气，听到闹钟的声音变小，说明声音传播需要介质，但发声体的振动并没有变小，故B错误；
C、城市道路旁的隔音板，是在传播过程中减弱噪声，故C错误；
D、医生利用B超来诊断疾病，利用了声音能够传递信息，故D正确。
故选：D。
5．【解答】解：当轮船由大海驶入长江后仍处于漂浮状态，
船受到的浮力：F浮＝G，
船受到的重力不变，
船受到的浮力不变；
ρ海水＞ρ江水，
根据F浮＝ρ水V排g可知排开海水的体积小于排开江水的体积，
则船受到的浮力不变，船体下沉一些。
故选：D。
6．【解答】解：A．三脚插头中较长的插脚E是接用电器的金属外壳的，三孔插座的E是接地线的，当三脚插头插入到三孔插座时，用电器金属外壳就接地了，L是接火线的，故A错误；
B．图乙中，测电笔可以用来区分零线和火线，使用时要用指尖抵住上端的金属帽，故B正确；
C．空气开关跳闸，可能是家庭电路出现短路，也可能是用电器总功率过大，故C错误；
D．这种现象电流会从人的右手边到左手边回到零线。相当于人是一个负载。不存在漏电，所以漏电保护器不会起作用，故D错误。
故选：B。
7．【解答】解：A、冰箱冷冻室的温度大约为﹣18℃，冷藏室温度大约为5℃，故A错误；
B、矿泉水外壁的水珠是空气中的水蒸气液化形成的，液化要放热，故B错误；
C、从冰箱里拿出来的矿泉水瓶外壁温度低，空气中的水蒸气越冷会液化为小液滴，故C正确；
D、小水珠消失的原因是由液态变成了气态，属于汽化现象，故D错误。
故选：C。
8．【解答】解：A、要使滑动触头顺时针转动时灯泡变亮，应使电路中的电流变大，所以电位器接入电路中的电阻应变小，应将滑片右边部分接入电路，即将B、C两个接线柱分别接入电路，故A错误；
B、图中线圈转动时，线圈会做切割磁感线运动，线圈中产生感应电流，这是电磁感应现象，是发电机的工作原理图，动圈式话筒、“手摇发电机”的工作原理与此相同，故B正确；
C、电流表的工作原理是通电导体在磁场中受力的作用，受力方向与磁场方向、电流方向有关，在磁场方向不变时，电流方向改变，其受力方向改变，导致反向偏转，故C正确；
D、图中指南针静止时，指向地磁南极（地理北极）的是指南针的N极，故D正确。
故选：A。
9．【解答】解：
AB、两个完全相同的物体A、B，则两物体的重力相同，A、B分别放入两杯中，两物体漂浮，受到的浮力F浮＝G，故两物体受到的浮力相同，即F浮A＝F浮B，根据阿基米德原理：F浮＝ρ液gV排，因B排开液体的体积大，故液体的密度ρ甲＞ρ乙，故AB错误；
C、静止时甲、乙液面刚好相平（如图所示），即容器底部的深度相同，图中甲、乙两种液体的密度分别为ρ甲＞ρ乙，根据p＝ρgh可知，两烧杯底部所受液体的压强分别为p甲＞p乙．故C正确。
D、容器对桌面的压力等于容器、容器内液体和物体的总重力，因为物体A、B完全相同，则两物体的重力相同；甲容器内的液体体积大于乙容器内的液体体积，ρ甲＞ρ乙，则甲容器内的液体质量大于乙容器内的液体质量，甲容器内的液体重力大于乙容器内的液体重力；两容器完全相同，则重力相同所以两容器对桌面的压力相等，又因两容器底面积相同，根据p＝可知，所以甲容器对桌面的压强大于乙容器对桌面的压强，故D错误。
故选：C。
10．【解答】解：
由图知，闭合开关，定值电阻R1与变阻器R2串联，电压表测变阻器R2两端的电压，电流表测电路中的电流；
BC、当水流速度增大时，机翼状的探头上下表面受到水的压强不同，上表面水的流速大、压强小，下表面水的流速小、压强大，下表面受到的压强大于上表面受到的压强，R2的滑片上移，R2接入电路的阻值减小，根据串联电路的分压特点可知，变阻器R2两端的电压减小，即电压表示数减小，故B错误；
当水流速度减小时，上下表面的压强差减小，R2的滑片下移，变阻器接入电路的阻值增大，由R＝可知，电压表与电流表的示数之比等于R2接入电路中的阻值，则该比值变大，故C错误；
AD、当滑动变阻器接入电路中的电阻为零时，电路中的电流：I＝＝＝0.9A，
因串联电路中各处的电流相等，且变阻器R2允许通过的最大电流为1A，电流表的量程为0～0.6A，所以，电路中的最大电流为I大＝0.6A；
则电路的最大总功率为：P大＝UI大＝4.5V×0.6A＝2.7W；
此时滑动变阻器接入电路中的电阻最小，则电路中的最小总电阻：
R总小＝＝＝7.5Ω，
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：
R2小＝R总小﹣R1＝7.5Ω﹣5Ω＝2.5Ω，故A错误；
由串联分压的规律可知，当电压表的示数最大为U2＝3V时，滑动变阻器接入电路中的电阻最大，电路中的电流最小，总功率最小，
因串联电路中总电压等于各分电压之和，
所以，此时R1的电压：U1＝U﹣U2＝4.5V﹣3V＝1.5V，
则电路中最小的电流：I小＝＝＝0.3A，
电路的最小总功率为：P小＝UI小＝4.5V×0.3A＝1.35W，
所以，电路消耗总电功率的变化范围为1.35W∼2.7W，故D正确。
故选：D。
二、填空题（本大题包括7小题，共14分）
11．【解答】解：电磁波可以传递信息，视频音箱通过连接Wi﹣Fi利用电磁波以无线的方式让用户通过语音实现影音娱乐、信息查询等多功能的操作；它可以直接根据用户的语音指令信息完成指定操作，这说明声音可以传递信息；
光的三原色是红、绿、蓝，显示屏上的图像是由红、绿、蓝三种色光混合而成的。
故答案为：电磁波；绿。
12．【解答】解：汽车的后视镜是凸面镜，可以起到扩大视野的作用；汽车前灯的反光装置用凹面镜，可以将灯泡发出的光反射后平行射出。
故答案为：凸面；凹面。
13．【解答】解：加工沥青的过程中，沥青在高温下会由硬变软，在这个过程中沥青的温度不断升高，说明沥青没有固定的熔点，是非晶体；由于路面温度很高，撒到路面上的水很快不见了，这是因为水汽化了。
故答案为：非晶体：汽化。
14．【解答】解：改变物体内能的方式有热传递和做功，食物烤熟是通过热传递方式增加了食物的内能。
故答案为：热传递。
15．【解答】解：由图可知，汽油机的进气门打开，排气门关闭，活塞向下运动，是四冲程汽油机的吸气冲程；
四冲程汽油机的飞轮转速为2400r/min＝40r/s，因为一个工作循环飞轮转2圈，完成四个工作冲程，做功1次，所以1s对外做功20次。
故答案为：吸气；20。
16．【解答】解：农民在对桃树进行春剪，空气中弥漫的桃花香味令人心醉，桃花的香味是花香分子扩散到空气中的结果，属于扩散现象，说明分子在不停地做无规则运动；
修剪树枝所用的剪刀在使用过程中，动力臂大于阻力臂，属于省力杠杆。
故答案为：分子在不停地做无规则运动；省力。
17．【解答】解：从漏斗口向下用力吹气，乒乓球上方空气流速大压强小，乒乓球下方空气流速小压强大，乒乓球受到向上的压强大于向下的压强，乒乓球在压强差的作用下不会下落。
故答案为：从漏斗口向下用力吹气，乒乓球上方空气流速大压强小，乒乓球下方空气流速小压强大，乒乓球受到向上的压强大于向下的压强，乒乓球在压强差的作用下不会下落。
三、作图、实验与探究题（本大题包括5小题，共34分）
18．【解答】解：温控开关在常温时断开，电磁铁没有磁性，衔铁被弹簧拉起，动触头和上面的静触头接通，电源和绿灯组成电路，绿灯亮；
在温度升高到一定值时自动闭合，电磁铁有磁性，电磁铁吸引衔铁，动触头和下面的静触头接通，电源和红灯、电铃组成电路，绿灯亮，电铃响；

或

故答案为：如上图。
19．【解答】解：
火线首先过开关，然后进入灯泡顶端的金属块，零线直接进入螺旋套；
三孔插座的上孔接地线、左孔接零线、右孔接火线，将保险盒接在火线和插座之间。如图所示：

20．【解答】解：（1）将两个烧杯分别放入天平的两个托盘上，各注入适量的水（水能够浸没石块），使天平平衡。
（2）向量筒中加入适量的水，记下体积V1。
（3）手提细线吊住矿石块，将它浸没在左盘的烧杯中，且不与烧杯接触，用滴管将量筒中的水滴入右盘的烧杯中，直到天平平衡。
（4）记下此时量筒中剩余水的体积V2．由题意知，因为左盘增加的压力等于石块所受的浮力（力的作用是相互的），天平平衡后，两盘增加的压力相等，故浮力等于右盘增加的水的重力，F浮＝G加水＝ρ水g（V1﹣V2）。
（5）松开细线让矿石块沉入杯底，再用滴管将量筒中的水滴入右盘的烧杯中，直到天平平衡；
（6）记下量筒中最后剩余水的体积V3。
矿石的重力等于加入水的重力，G石＝G水＝ρ水g（V1﹣V3），
矿石的质量：m＝＝ρ水（V1﹣V3），
矿石的密度ρ＝＝；
故答案为：实验步骤见解析；ρ＝。
21．【解答】解：（1）酒精灯需用外焰加热，所以要先放好酒精灯，再固定铁圈的高度；而温度计的玻璃泡要全部浸没到液体中，且不能碰到容器壁和容器底，所以放好烧杯后，再调节温度计的高度，因此必须按照自下而上的顺序进行；
（2）因金属导热性能好，故以从实验效果考虑，本实验选择易拉罐作为盛放液体的容器较好，实验中使用玻璃棒的目的是使液体受热均匀。
（3）根据转换法，两种液体吸收热量的多少可通过加热时间比较；
（4）根据实验数据绘制的温度与时间的关系图象如图乙所示可知：质量相等的A和B两种液体，在升高相同温度时，A加热时间长，故A吸收的热量较多；
质量相等的A和B两种液体，在吸收相同热量时，即加热时间相同，B升温较高；
（5）因质量相等的A和B两种液体，在升高相同温度时，A吸热多，A的吸热能力，比热容大，根据Q＝cmΔt，质量相同的A、B液体降低相同的温度，A放热多效果好；故从A或B中选一种液体装入暖手袋中作为供热物质，则应选择A
（6）由图乙可知，加热5min，水升高的温度：ΔtA＝30℃﹣10℃＝20℃，
液体B升高的温度：ΔtB＝50℃﹣10℃＝40℃，
由于加热时间相同，所以水和液体甲吸收的热量相同，即QA吸＝QB吸，
由Q吸＝cmΔt可得：cAmΔtA＝cBmΔtB，
故液体B的比热容：cB＝＝×cA＝×4.2×103J/（kg•℃）＝2.1×103J/（kg•℃）；
如图丙小明要用两个相同的烧瓶来探究物质的吸热能力，需让质量相等的水和液体吸收相同的热量，图中两电阻串联接入电路，因此通过两电阻的电流相等，根据Q＝I2Rt可知，只有两电阻的阻值相等时，水和液体在相同时间内吸收的热量相等；
（7）能量的转移具有的特点是：温度高的向温度低的转移，具有方向性。
故答案为：（1）自下而上；（2）易拉罐；使液体受热均匀；（3）加热时间；（4）A；B；（5）A；（6）2.1×103J/（kg•℃）；＝；（7）能量的转移具有方向性。
22．【解答】解：（1）为了保护电路，闭合开关实验前，应将滑动变阻器的滑片移到最大阻值处，由图甲可知，滑片左侧电阻丝接入电路，所以滑片应移到阻值最大的B端；
（2）由图甲可知，滑片左侧电阻丝接入电路，故滑动变阻器左下接线柱连入电路中，如图所示：
；
（3）由图丙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.2A；
（4）探究电流与电阻的关系时，要控制电阻的电压不变；发现通过导体的电流与电阻不成比例，原因可能是没有控制定值电阻两端的电压不变；
（5）当通过导体的电流与导体的电阻的乘积保持不变时，导体的电阻增大，通过导体的电流减小，可得出结论：电压一定时，通过导体的电流与其电阻成反比，故选B；
（6）探究电流与电阻的关系时，需要改变电阻的阻值，控制电阻的电压不变，图丁中电阻箱可以改变电阻大小且能读出阻值的大小，移动滑动变阻器的滑片可以控制电阻箱两端的电压不变，故该方案可行。
故答案为：（1）B；（2）如图解答所示；（3）0.2；（4）没有控制定值电阻两端的电压不变；（5）B；（6）可行。
四．计算题（本大题包括2小题，共22分。解答时应写出必要的文字说明、公式和重要的演算步骤，只写出最后答案的不能得分）
23．【解答】解：
（1）当起重机在湿滑的路段行进时，履带上凸起的棱增加了接触面的粗糙程度，可以起到增大摩擦力的作用；
该起重机的动力由柴油机提供，在柴油机工作的四个冲程中，做功冲程把内能转化为机械能。
（2）起重机的质量为：m＝12t＝1.2×104kg；
则起重机的重力为：
G＝mg＝1.2×104kg×10N/kg＝1.2×105N；
因为起重机匀速直线行驶，所以行驶时受到的牵引力为：
F牵＝F阻＝0.1G＝0.1×1.2×105N＝1.2×104N；
牵引力做功为：
W＝F牵s＝1.2×104N×3000m＝3.6×107J；
则牵引力做功的功率为：
P＝＝＝1.2×105W；
（3）由热机效率公式η＝可得，柴油完全燃烧放出的热量为：
Q＝＝＝1.44×108J；
由Q＝mq可得，需消耗柴油的质量为：
m′＝＝≈3.3kg。
故答案为：（1）增大摩擦力；做功；
（2）牵引力的功率为1.2×105W；
（3）通过此段路程起重机需消耗3.3千克的柴油。
24．【解答】解：（1）由于电热丝R0可以分别以额定功率的100%、64%和25%在高、中、低三挡工作，由表格可知，煮茶器的额定功率P中＝64%P额＝64%×1100W＝704W；
（2）由于只有R0是加热电阻，则高温挡时，R0的阻值R0＝＝44Ω，
断开S1，中温挡时，
解得U1：U0＝4：5，
由串联分压，电阻与电压成正比可得，
解得R1＝11Ω，
断开S1、S2，在低温挡P低＝25%P高，
同理可得U1′：U0＝1：2，
即R0：（R1+R2）＝1：1，
解得R2＝33Ω；
（3）实际电压为200V的电路中，煮茶器处于低温挡工作状态，工作11min内，电能表转过的圈数为n，则电路中消耗电能W＝t＝×3.6×106J，
即×11×60s＝×3.6×106J，
解得n＝300r。
答：（1）R0在中温挡的功率为704W；
（2）R2的阻值为33Ω；
（3）电能表在11min内转过的圈数为300圈。
