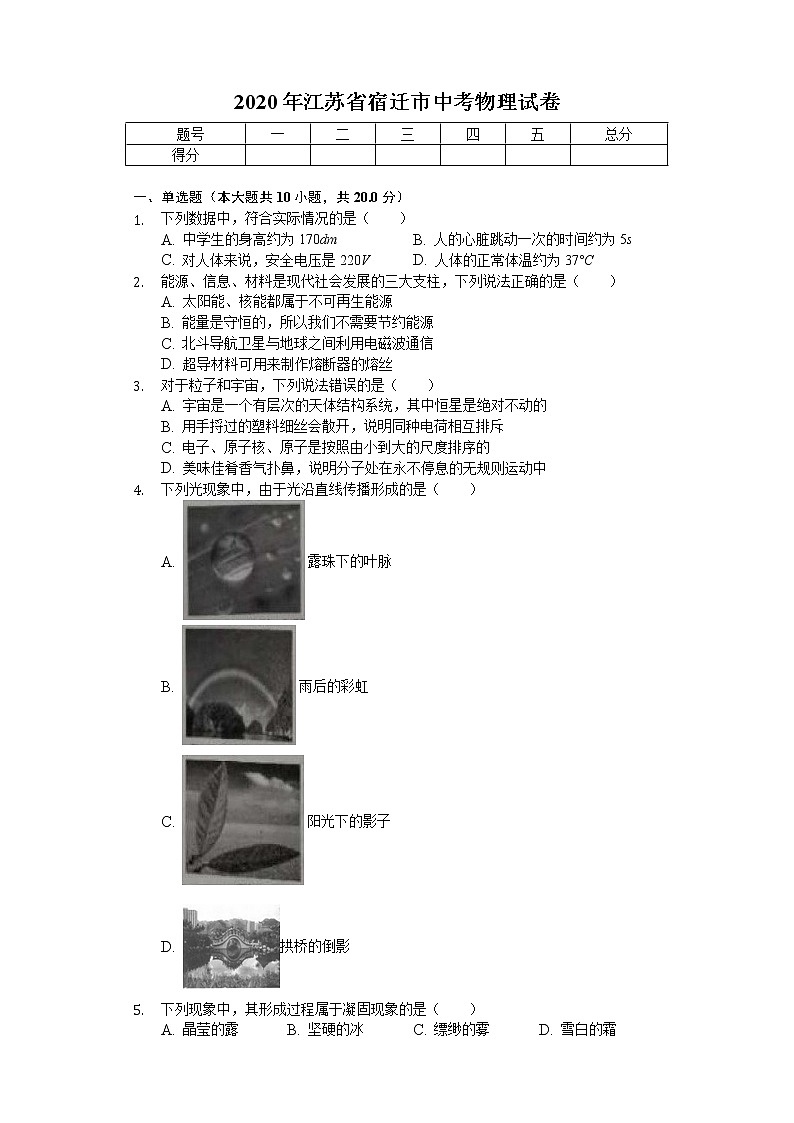

2020年江苏省宿迁市中考物理试卷

这是一份2020年江苏省宿迁市中考物理试卷，共16页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。


2020年江苏省宿迁市中考物理试卷
题号
一
二
三
四
五
总分
得分







一、单选题（本大题共10小题，共20.0分）
1. 下列数据中，符合实际情况的是（　　）
A. 中学生的身高约为 170dm B. 人的心脏跳动一次的时间约为 5s
C. 对人体来说，安全电压是 220V D. 人体的正常体温约为 37°C
2. 能源、信息、材料是现代社会发展的三大支柱，下列说法正确的是（　　）
A. 太阳能、核能都属于不可再生能源
B. 能量是守恒的，所以我们不需要节约能源
C. 北斗导航卫星与地球之间利用电磁波通信
D. 超导材料可用来制作熔断器的熔丝
3. 对于粒子和宇宙，下列说法错误的是（　　）
A. 宇宙是一个有层次的天体结构系统，其中恒星是绝对不动的
B. 用手捋过的塑料细丝会散开，说明同种电荷相互排斥
C. 电子、原子核、原子是按照由小到大的尺度排序的
D. 美味佳肴香气扑鼻，说明分子处在永不停息的无规则运动中
4. 下列光现象中，由于光沿直线传播形成的是（　　）
A. 露珠下的叶脉
B. 雨后的彩虹
C. 阳光下的影子
D. 拱桥的倒影
5. 下列现象中，其形成过程属于凝固现象的是（　　）
A. 晶莹的露 B. 坚硬的冰 C. 缥缈的雾 D. 雪白的霜

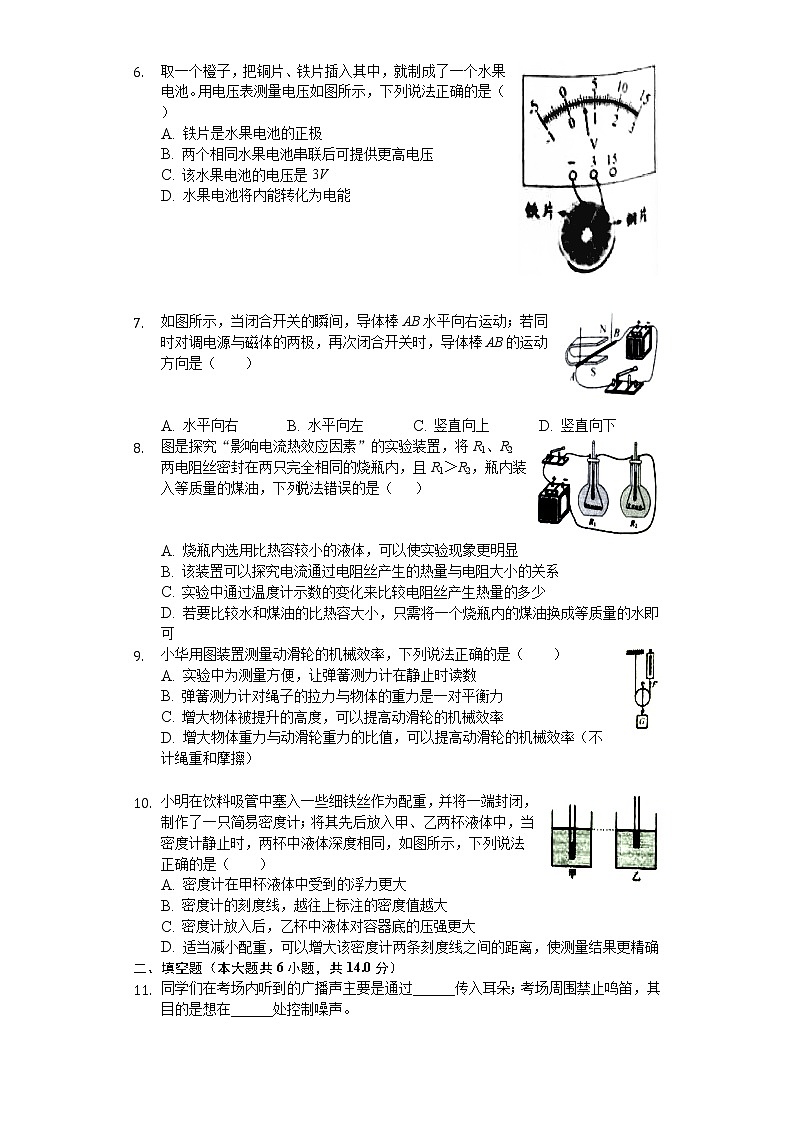

6. 取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量电压如图所示，下列说法正确的是（　　）
A. 铁片是水果电池的正极
B. 两个相同水果电池串联后可提供更高电压
C. 该水果电池的电压是 3V
D. 水果电池将内能转化为电能






7. 如图所示，当闭合开关的瞬间，导体棒AB水平向右运动；若同时对调电源与磁体的两极，再次闭合开关时，导体棒AB的运动方向是（　　）


A. 水平向右 B. 水平向左 C. 竖直向上 D. 竖直向下
8. 图是探究“影响电流热效应因素”的实验装置，将R1、R2两电阻丝密封在两只完全相同的烧瓶内，且R1＞R2，瓶内装入等质量的煤油，下列说法错误的是（　　）


A. 烧瓶内选用比热容较小的液体，可以使实验现象更明显
B. 该装置可以探究电流通过电阻丝产生的热量与电阻大小的关系
C. 实验中通过温度计示数的变化来比较电阻丝产生热量的多少
D. 若要比较水和煤油的比热容大小，只需将一个烧瓶内的煤油换成等质量的水即可
9. 小华用图装置测量动滑轮的机械效率，下列说法正确的是（　　）
A. 实验中为测量方便，让弹簧测力计在静止时读数
B. 弹簧测力计对绳子的拉力与物体的重力是一对平衡力
C. 增大物体被提升的高度，可以提高动滑轮的机械效率
D. 增大物体重力与动滑轮重力的比值，可以提高动滑轮的机械效率（不计绳重和摩擦）


10. 小明在饮料吸管中塞入一些细铁丝作为配重，并将一端封闭，制作了一只简易密度计；将其先后放入甲、乙两杯液体中，当密度计静止时，两杯中液体深度相同，如图所示，下列说法正确的是（　　）
A. 密度计在甲杯液体中受到的浮力更大
B. 密度计的刻度线，越往上标注的密度值越大
C. 密度计放入后，乙杯中液体对容器底的压强更大
D. 适当减小配重，可以增大该密度计两条刻度线之间的距离，使测量结果更精确
二、填空题（本大题共6小题，共14.0分）
11. 同学们在考场内听到的广播声主要是通过______传入耳朵；考场周围禁止鸣笛，其目的是想在______处控制噪声。

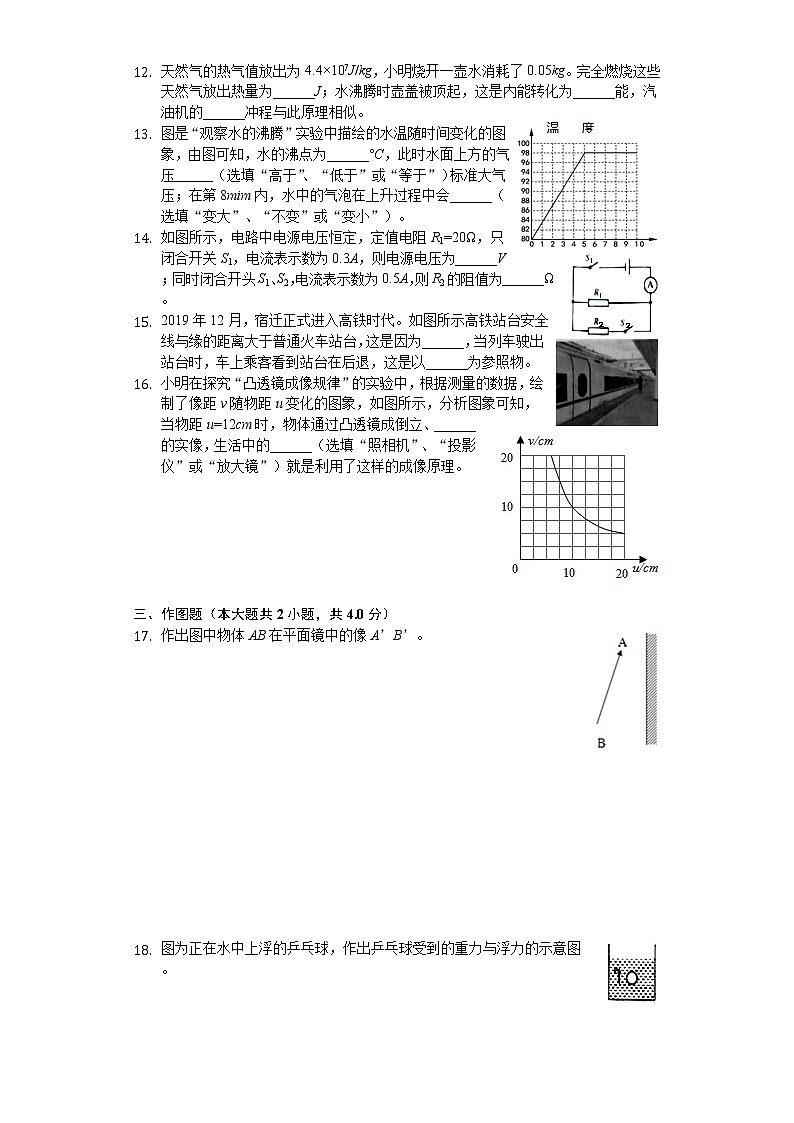

12. 天然气的热气值放出为4.4×107J/kg，小明烧开一壶水消耗了0.05kg。完全燃烧这些天然气放出热量为______J；水沸腾时壶盖被顶起，这是内能转化为______能，汽油机的______冲程与此原理相似。
13. 图是“观察水的沸腾”实验中描绘的水温随时间变化的图象，由图可知，水的沸点为______°C，此时水面上方的气压______（选填“高于”、“低于”或“等于”）标准大气压；在第8mim内，水中的气泡在上升过程中会______（选填“变大”、“不变”或“变小”）。
14. 如图所示，电路中电源电压恒定，定值电阻R1=20Ω，只闭合开关S1，电流表示数为0.3A，则电源电压为______V；同时闭合开头S1、S2，电流表示数为0.5A，则R2的阻值为______Ω。
15. 2019年12月，宿迁正式进入高铁时代。如图所示高铁站台安全线与缘的距离大于普通火车站台，这是因为______，当列车驶出站台时，车上乘客看到站台在后退，这是以______为参照物。
16. 小明在探究“凸透镜成像规律”的实验中，根据测量的数据，绘制了像距v随物距u变化的图象，如图所示，分析图象可知，当物距u=12cm时，物体通过凸透镜成倒立、______的实像，生活中的______（选填“照相机”、“投影仪”或“放大镜”）就是利用了这样的成像原理。





三、作图题（本大题共2小题，共4.0分）
17. 作出图中物体AB在平面镜中的像A’B’。















18. 图为正在水中上浮的乒乓球，作出乒乓球受到的重力与浮力的示意图。












四、实验探究题（本大题共4小题，共17.0分）
19. 小明想知道橡皮的密度，进行了如下的实验。
（1）将天平置于水平台面上，移动游码至标尺的______处，若此时指针偏向中央刻度线左侧，应将平衡螺母向______调节，直到天平平衡。
（2）用天平测量橡皮的质量，天平再次平衡时，放在右盘中的砝码和游码的位置如图所示，则橡皮的质量为______g；他又用量筒和水测出橡皮的体积为8cm3，则橡皮密度为______g/cm3。
20. 小红利用图所示装置探究“电流与电压的关系”。
序号
U/V
I/A
①
1.0
0.10
②
2.0
0.20
③
3.0
0.32
（1）请用笔画线代替导线，按要求将实物图连接完整（要求：当滑片P向右移动时变阻器接入电路的阻值变大）。
（2）在连接电路时，开关必须处于______（选填“闭合”或“断开”）状态。
（3）实验中，发现电流表示数几乎为零，电压表示数接近电源电压，原因可能是______。
（4）排除故障后，经过多次实验测得数据如表所示，由此可得出结论为：______。
（5）请你根据表中数据，帮小红算一算，电路中所用电阻R的阻值为______Ω．（结果保留一位小数）


21. 在探究“阻力对物体运动的影响”时，让小车从斜面相同高度由静止滑下，在三个不同的水平面上运动情况如图所示。

（1）实验中让小车从相同高度滑下，是为了使小车在水平面上开始运动时的速度大小______，本实验中的“阻力”主要是指小车受到的______。
（2）分析图中运动情况可知：小车受到阻力越小，小车运动的路程______。
（3）在不增加任何器材的情况下，若要探究“速度对动能大小的影响”，可将小车从斜面的______高度由静止滑下，比较小车在______（选填“相同”或“不同”）水平面上滑行的距离即可。
22. 图是小华为学校设计的楼道照明系统自动控制装置，已知控制电路电压U恒为6V，电磁继电器线圈电阻R1为20Ω，R2为光敏电阻，其阻值随光照强度的增大而减小。图中AC可绕O点转动，OA长为0.5cm，OB长为1cm，AC部分的重力、触点间的压力以及各处的摩擦力均忽略不计。

（1）闭合控制电路中开关S，电磁铁上端为______极。
（2）为了实现光照减弱时，受控电路接通，灯L发光，图中导线M应接______（选填“触点1”或“触点2”）。
（3）电磁铁对衔铁的吸引力F等效集中作用在B点，吸引力F与控制电路中电流I的关系如图所示，当衔铁刚好被吸下时，弹簧对A点的拉力为2.4N，则此时光敏电阻R2的阻值为______Ω。
五、计算题（本大题共2小题，共15.0分）
23. 图为一款新型机器人，内置智能系统，可以给孩子讲故事，可以陪老人聊天，散步，且具有净化空气等功能，其质量为50kg，与地面的接触面积为200cm2，匀速运动时所受阻力为重力的0.1倍。（g取10N/kg）
（1）求机器人静立时对地面的压强。
（2）若机器人在60s内匀速行驶30m，求此过程中牵引力做功的功率。







24. 在测量标有“3.8V”灯泡L的额定功率时，为了使电压表读数更精确，电路设计如图所示，已知电源电压恒为5V，电压表有“0∼3V”与“0∼15V”两个量程，滑动变阻器最大阻值为20Ω．闭合开关，调节滑动变阻器的滑片P使灯泡L正常发光，此时电流表示数为0.3A。
（1）求灯泡L的额定功率。
（2）当灯泡L正常发光时，求滑动变阻器在10s内消耗的电能。
（3）若仅将灯泡L更换为5Ω的定值电阻R，其余电路元件及连接均不变，闭合开关后，在保证电路安全的前提下，求电阻R的最小功率。







答案和解析
1.【答案】D

【解析】解：A、成年人的身高在170cm左右，中学生的身高接近成年人，在170cm=17dm左右。故A不符合实际；
B、正常情况下，人的心脏1min跳动的次数在75次左右，跳动一次的时间接近1s。故B不符合实际；
C、经验证明，只有不高于36V的电压对人体才是安全的。故C不符合实际；
D、正常情况下，人的体温在37℃左右，变化幅度很小。故D符合实际。
故选：D。
首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义。
2.【答案】C

【解析】解：
A、太阳能可以源源不断从自然界中获得是可再生能源，但是核能短时间内从自然界得不到补充，属于不可再生能源，故A错误；
B、能量是守恒的，但是人类可利用的能源是有限的，还有很多能源人们无法利用，所以我们需要节约能源，故B错误；
C、北斗导航卫星与地球之间利用电磁波通信的，故C正确；
D、超导材料电阻为0，不能用来制作熔断器的熔丝，故D错误。
故选：C。
（1）可再生能源是短时间能在自然界得到补充的能源；不可再生能源是短时间内无法在自然界得到补充的能源；
（2）能量是守恒的，但是人类可利用的能源是有限的，还有很多能源人们无法利用；
（3）卫星通信是利用电磁波传递信息的；
（4）超导是在特殊条件下导体电阻为零的现象。
此题考查的知识点比较多，涉及的知识面比较广泛，因此需要同学们认真分析，才能得出正确的答案。
3.【答案】A

【解析】解：A、宇宙是一个有层次的天体结构系统，其中恒星也是不断运动的，绝对静止的天体是不存在的，故A错误；
B、将塑料细丝一端握紧，用手从上向下捋几下，通过摩擦使细丝带上同种电荷，细丝张开，说明同种电荷相互排斥，故B正确；
C、常见粒子尺度由小到大排序：电子、原子核、原子、分子，故C正确；
D、美味佳肴香气扑鼻，说明分子在做永不停息地无规则运动，是一种扩散现象，故D正确。
故选：A。
（1）运动是宇宙中的普遍现象，没有任何物体是绝对不动的；
（2）物体相互摩擦可以使物体带电，同种电荷相互排斥，异种电荷相互吸引；
（3）常见粒子尺度由小到大排序：电子、原子核、原子、分子；
（4）物质是由大量分子组成的，分子在永不停息地做无规则运动。
此题是一道综合题，考查的知识点较多，包括宏观宇宙与微观尺度、电荷间相互作用和扩散现象，难度不大，熟练掌握基础知识是解答的关键。。
4.【答案】C

【解析】解：A、露珠相当于凸透镜，露珠下的叶脉被放大，因此属于光的折射现象，故A不符合题意。
B、雨后彩虹属于光的色散现象，是由光的折射形成的，故B不符合题意。
C、阳光下的影子是光沿直线传播形成的，故C符合题意。
D、平静的水面相当于平面镜，水中成像是平面镜成像现象，属于光的反射，故D不符合题意。
故选：C。
（1）光在同种均匀物质中沿直线传播，在日常生活中，激光准直、小孔成像和影子的形成等都表明光在同一种均匀介质中是沿直线传播的；
（2）当光照射到物体界面上时，有一部分光被反射回来发生反射现象，例如：平面镜成像、水中倒影等；
（3）当光从一种介质斜射入另一种介质时，传播方向的会偏折，发生折射现象，如：看水里的鱼比实际位置浅等。
此题主要通过各种事例考查了学生对光的反射、光的直线传播、光的折射的理解。要注意这几种现象的本质，在学习过程中要注意区分，对于生活中的现象要善于总结，在日常生活中学习用所学知识解释有关现象。
5.【答案】B

【解析】解：A、露是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面，故A错误。
B、冰是水的凝固现象，故B正确。
C、雾是空气中的水蒸气遇冷液化为液态的小水滴，故C错误。
D、霜是空气中的水蒸气遇冷凝华为固体的冰晶，附着在建筑物或植被表面，故D错误。
故选：B。
物质由气态直接变为固态叫凝华，物质由固态直接变为气态叫升华；由气态变为液态叫液化，由液态变为气态叫汽化；由固态变为液态叫熔化，由液态变为固态叫凝固。
分析生活中的热现象属于哪种物态变化，关键要看清物态变化前后，物质各处于什么状态；另外对六种物态变化的吸热和放热情况也要有清晰的认识。
6.【答案】B

【解析】解：
A、电压表使用时，电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接，因此铜电极为正极，故A错误；
B、两个相同水果电池串联后可提供更高电压，故B正确；
C、由图知电压表的量程为0-3V，分度值为0.1V，水果电池的电压为0.6V，故C错误；
D、水果电池工作时，将消耗化学能，产生电能，所以是将化学能转化为电能，故D错误。
故选：B。
（1）根据电压表的正确使用方法（电流从电压表的正接线柱流入、负接线柱流出）确定电源的正负极；
（2）电池串联时，得到的电压是每个电池的电压之和；
（3）先确定电压表的量程和分度值，再根据指针位置读数；
（4）电池是将化学能转化为电能的装置。
本题利用了电压表的使用方法来判断电源的正负极、电池的电压以及电源的能量转化问题，知识点较多，属于中等题。
7.【答案】A

【解析】解：通电导体在磁场中的受力方向与电流的方向和磁场的方向有关，同时对调电源与磁体的两极，即同时改变电流的方向和磁场的方向，则导体受力方向不变，还是水平向右运动。
故选：A。
通电导体在磁场中的受力方向与电流的方向和磁场的方向有关。
本题考查了通电导体在磁场中受力方向的相关因素，属于基础知识，要熟记。
8.【答案】D

【解析】解：
A、在液体质量相同、吸收热量相同的情况下，比热容小的物质温度要升高的多，所以用比热容小的液体可以使实验现象更明显，故A正确；
B、由图可知，该电路为串联电路，通过两个电阻的电流和通电时间是相同的，电阻不同，所以该装置可以探究电流通过电阻丝产生的热量与电阻大小的关系，故B正确；
C、通电后电流通过电阻丝做功，产生热量使煤油的温度升高，通过观察温度计的示数大小来判断电流产生的热量的多少，这个研究方法为转换法，故C正确；
D、比较水和煤油的比热容大小时，需要用相同的加热器加热质量相同的不同液体，使它们在相同的时间内吸收相同的热量，所以需要控制两个电阻的装置相同，故D错误。
本题选错误的；
故选：D。
（1）在液体质量相同、吸收热量相同的情况下，比热容小的温度变化大，据此进行分析；
（2）由图可知，该电路为串联电路，电流和通电时间是相同的，电阻不同；
（3）通过观察烧瓶中温度计示数的变化来判断电阻丝发热的多少，属于转换法；
（4）比较水和煤油的比热容大小时，需要控制煤油的质量相同，还需要用相同的加热器加热。
该题考查了控制变量法和转换法在焦耳定律实验中的应用，注意两导体串联时电流相等，导体产生热量的多少是通过温度计示数的变化来反映的。
9.【答案】D

【解析】解：
A、测量动滑轮的机械效率，需要匀速拉动弹簧测力计，不能在弹簧测力计静止时读数，故A错误；
B、弹簧测力计对绳子的拉力，作用在绳子上；物体的重力，作用在提升的物体上，即二力作用在两个物体上，不是一对平衡力，故B错误；
C、使用动滑轮。承担物重的绳子股数n=2，滑轮组的机械效率η====，增大物体被提升的高度，不能提高动滑轮的机械效率，故C错误；
D、不计绳重和摩擦，动滑轮的机械效率η=====，增大物体重力与动滑轮重力的比值，可以提高动滑轮的机械效率，故D正确。
故选：D。
（1）测量动滑轮的机械效率，存在绳子与轮之间的摩擦，此时弹簧测力计的示数大于物体静止时弹簧测力计的示数；
（2）一对平衡力的特点：大小相等、方向相反、作用在同一直线上、作用在同一物体上；
（3）使用动滑轮。承担物重的绳子股数n=2，滑轮组的机械效率η====；
（4）不计绳重和摩擦，动滑轮的机械效率η=====，据此分析判断。
本题为测量动滑轮机械效率的实验题目，考查了提高机械效率的方法、二力平衡条件的应用以及一些实验注意事项，灵活应用机械效率的相关公式是关键。
10.【答案】C

【解析】解：
A、同一支密度计放在甲、乙两种液体中都漂浮，则F浮甲=F浮乙=G，即浮力是相同的，故A错误；
B、密度计浸入液体的深度越小，说明液体的密度越大，即密度计越靠近上方的刻度，其相应的密度数值越小，故B错误；
C、由图可知，密度计在乙液体中排开的液体的体积小，根据ρ液=可知，乙液体的密度大，深度相同，根据p=ρgh可知，乙杯中液体对容器底的压强更大，故C正确；
D、因为密度计漂浮在液体中，则F浮=G，即ρ液gSh=G，则△V=sh，增大该密度计两条刻度线之间的距离，即△V变大，h变大，具体做法是：可适当增大配重或用更细的吸管，故D错误。
故选：C。
（1）从图可知，密度计放在甲、乙液体中都漂浮，受到的浮力都等于密度计受到的重力，从而可以判断受到浮力的大小关系；
从图可以得出密度计排开液体体积的大小关系，再根据阿基米德原理分析液体的密度大小关系；
（2）密度计上的刻度代表了液体密度的大小，根据ρ液=，密度计排开液体的体积越大，则表示液体的密度越小；
由密度公式可求得排开液体的体积及密度计的刻度值的情况；
（3）根据密度计的浮沉情况判定液体密度的关系；根据p=ρgh判定容器底部压强的大小；
（4）为了使测量结果更准确，使密度计上两条刻度线之间的距离大一些，因为△V=sh，所以可知减小S，即可使h变大，据此设计即可。
密度计是物体的沉浮条件的实际应用，要结合阿基米德原理和沉浮条件分析有关问题：放入不同的液体，液体密度越大，排开体积越小，类似现象：轮船从江中驶入大海。
11.【答案】空气  声源

【解析】解：同学们在考场内听到的广播声主要是通过空气传入耳朵的；
考场周围禁止鸣笛，即从声源处禁止噪声的产生，即在声源处减弱。
故答案为：空气；声源。
（1）声音能够通过固体、液体和气体传播。
（2）减弱噪声的途径有三种：在声源处减弱噪声；阻断噪声的传播；在人耳处减弱噪声。
此题考查声音的产生和传播、减弱噪声的三条途径，是一道声学基础题。
12.【答案】2.2×106  机械  做功

【解析】解：消耗0.05g天然气释放的热量：
Q=mq=0.05kg×4.4×107J/kg=2.2×106J；
水沸腾时壶盖被顶起，这是内能转化为机械能，在汽油机的做功冲程中，高温高压的燃气膨胀做功，将内能转化为机械能。
故答案为：2.2×106；机械；做功。
（1）根据Q=mq计算出天然气燃烧放出的热量；
（2）内燃机的一个工作循环有吸气冲程、压缩冲程、做功冲程、排气冲程四个冲程组成，其中压缩冲程中机械能转化成内能，做功冲程中内能转化成机械能。
本题考查了燃料完全燃烧放热公式的应用以及内燃机做功冲程中的能量转化，属于基础题目。
13.【答案】98  低于  变大

【解析】解：
（1）由图象可知：当水的温度到了98℃后就不再升高，说明此时水是沸腾的，沸点为98℃；
1标准大气压下水的沸点是100℃，根据气压越低，沸点越低，所以此时大气压小于1标准大气压；
（2）由图象可知，在第8mim时，水处于沸腾状态，水沸腾时，整个容器中水温相同，水内部不停的汽化，产生大量的水蒸气进入气泡，水中的气泡在上升过程中会变大。
故答案为：98；低于； 变大。
（1）液体沸腾时，不断吸收热量，温度保持不变，这个不变的温度是液体的沸点；
沸点与气压的关系：沸点随气压的增大而升高，随气压的减小而降低；
（2）水沸腾之前，水下层的温度高于上层的水温，气泡上升过程中，气泡中的水蒸气遇冷液化成水，气泡变小；水沸腾时，整个容器中水温相同，水内部不停的汽化，产生大量的水蒸气进入气泡，气泡变大。
本题考查了水的沸腾的特点、沸点与气压的关系以及对沸腾图象的认识，属于基础性题目。
14.【答案】6  30

【解析】解：
（1）电路中电源电压恒定，定值电阻R1=20Ω，只闭合开关S1，为R1的简单电路，电流表示数为0.3A，由欧姆定律I=，则电源电压为：U=I1R1=0.3A×20Ω=6V；
（2）同时闭合开关S1、S2，两灯并联，电流表测干路的电流，电流表示数为0.5A，由并联电路各支路互不影响，通过R1的电流不变，由并联电路电流的的规律，R2的电流为：
I2=I-I1=0.5A-0.3A=0.2A，
由欧姆定律，R2===30Ω。
故答案为为：6；30。
（1）只闭合开关S1，为R1的简单电路，已知电流表示数，由欧姆定律求出求出电源电压；
（2）同时闭合开关S1、S2，两灯并联，电流表测干路的电流，已知电流表示，由并联电路各支路互不影响，由并联电路电流的的规律求出R2的电流，由欧姆定律求出R2。
本题考查并联电路的规律及特点和欧姆定律的运用，要掌握。
15.【答案】高铁速度大于普通火车，空气流速越大，压强越小  列车

【解析】解：（1）当高铁列车经过站台时，会带动人和车之间的空气流动速度加快，压强更小，此时人外侧的空气流动速度慢，压强较大，根据流体压强与流速的关系可知：人外侧空气流速慢压强大，而内侧流速快压强小，会产生一个向内侧的压强差，将人推向火车，易出现危险。所以高铁站台的安全线到站台边缘的距离比普通火车站台的安全线到站台边缘的距离更远；
（2）车上乘客看到站台在后退，这是以列车为参照物，站台与列车的相对位置发生了改变；
故答案为：高铁速度大于普通火车，空气流速越大，压强越小；列车。
（1）当高铁列车驶过站台时会带动周围空气流动速度加快，压强更小；
（2）选择参照物一定要将其假定不动，再看相对位置的变化情况。
本题考查流速与压强的关系，以及参照物的选择，难度不大。
16.【答案】缩小  照相机

【解析】解：由图可知，当物距等于像距都等于10cm时，成倒立、等大的实像，此时的u=v=10cm=2f，则f=5cm；
当物距u=12cm时，物距大于二倍焦距，物体通过凸透镜成倒立、缩小的实像，其应用是照相机。
故答案为：缩小；照相机。
物距大于二倍焦距时，成倒立、缩小的实像，其应用是照相机。
本题考查了凸透镜成像的规律，掌握凸透镜成像规律和求出焦距的大小是解题的关键。
17.【答案】解：
①作A点关于镜面的对称点A′；（做对称点留下的作图痕迹是对应点的虚线连线和垂直符号）
②作B点关于镜面的对称点B′；
③用虚线连接A′B′，A′B′就是AB在平面镜中的像。如图所示：


【解析】依据平面镜的成像特点，分别做出A、B点关于镜面的对称点，然后连接，就是AB在镜中的像。
作平面镜成的像，注意留下的作图痕迹，对应点连线要用虚线，像要用虚线，连线与镜面之间一定要垂直。
18.【答案】解：过乒乓球的重心分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用符号G和F浮表示，即为其所受重力和浮力示意图；乒乓球在水中上浮过程中，浮力大于重力，所以表示浮力的线段长度应大于表示重力的线段长度；如下图所示：


【解析】在水中上浮的乒乓球受到重力和浮力两个力的作用，重力的方向竖直向下，浮力的方向竖直向上，并且浮力大于重力。
画力的示意图，首先要对物体进行受力分析，看物体受几个力，要先分析力的大小、方向和作用点，再按照画图的要求画出各个力。
19.【答案】零刻度  右  11.2  1.4

【解析】解：（1）将天平置于水平台面上，移动游码至标尺左端的零刻度处，若此时指针偏向中央刻度线左侧，说明天平的左端下沉，右端上翘，平衡螺母向上翘的右端移动。
（2）橡皮的质量：m=10g+1.2g=11.2g，
橡皮的密度：ρ===1.4g/cm3。
故答案为：（1）零刻度；右；（2）11.2；1.4。
（1）将天平置于水平台面上，移动游码至标尺左端的零刻度处，平衡螺母向上翘的一端移动。
（2）物体的质量等于砝码的质量加游码对应的刻度值，知道物体的质量和体积，根据密度公式求出物体的密度。
本题考查了天平的正确使用、密度的测量，这是测量固体密度的典型习题。
20.【答案】断开  R断路  电阻一定时，电流与电压成正比  9.8

【解析】解：
（1）当滑片P向右移动时变阻器接入电路的阻值变大，故变阻器左下接线柱连入电路中，如下所示：

（2）在连接电路时，为保护电路，开关必须处于断开状态；
（3）实验中，发现电流表示数几乎为零，电路可能断路，电压表示数接近电源电压，电压表与电源连通，原因可能是R断路；
（4）根据表中数据，考虑到误差因素，电压增大为原来的几倍，通过的电流也增大为原来的几倍，可得出结论为：电阻一定时，电流与电压成正比；
（5）由欧姆定律，第1次测量的电阻大小：
R1===10.0Ω，同理，第2、3次电阻大小分别为：10.0Ω和9.4Ω，
为减小误差，取平均值作为测量结果：
电路中所用电阻：
R==9.8Ω。
故答案为：（1）如上图所示；（2）断开； （3）R断路；  （4）电阻一定时，电流与电压成正比；（5）9.8。
（1）根据滑片P向右移动时变阻器接入电路的阻值变大确定变阻器左下接线柱连入电路中；
（2）在连接电路时，开关必须处于断开状态；
（3）若电流表示数为0，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的电路断路了；
（4）根据表中数据，考虑到误差因素，分析得出结论；
（5）由欧姆定律求出第1次测量的电阻大小，同理得出第2、3次电阻大小，为减小误差，取平均值作为测量结果。
本探究“电流与电压的关系”，考查电路连接、注意事项、故障和数据分析、控制变量法和数据处理。
21.【答案】相等  摩擦力  越远  不同  相同

【解析】解：（1）探究“阻力对物体运动的影响”时，采用的是控制变量法，需要控制小车的初速度相同，所以应使小车从相同高度滑下；小车在水平面上运动时受到水平面的摩擦力的作用，这个摩擦力就是阻力；
（2）由图可知，小车受到的阻力越小，小车运动的路程越远；
（3）若要探究“速度对动能大小的影响”，需要改变小车的速度，即可将小车从斜面的不同高度由静止滑下，高度越高，速度越大；比较小车在相同水平面上滑行的距离即可。
故答案为：（1）相等；摩擦力；（2）越远；（3）不同；相同。
（1）探究“阻力对物体运动的影响”时需要控制小车的初速度是相同的；小车在水平面上运动时受到摩擦力的作用；
（2）小车所受阻力越小，滑行距离越长；
（3）探究“速度对动能大小的影响”时需要改变速度的大小，实验中通过小车运动的距离来表示动能的大小。
在探究阻力对物体运动的影响实验中，所用到的实验方法除控制变量法外，还有一种特殊的方法，那就是科学推理法，也被称为理想实验法。因为，表面的绝对光滑只是一种理想状态，无法在现实中达到，因此，只能是在实验现象的基础上，再加上科学推理来得出结论，这一点需引起我们的注意。
22.【答案】S  触点1  230

【解析】解：（1）闭合控制电路中开关S，由右手螺旋法则，电磁铁下端为N极，电磁铁上端为S极；
（2）光照减弱时，光敏电阻变大，由欧姆定律，控制电路的电流变小，电磁铁磁性变弱，C与触点1连通，要求灯L发光，图中导线M应接触点1；
（3）电磁铁对衔铁的吸引力F等效集中作用在B点，吸引力F与控制电路中电流I的关系如图所示，当衔铁刚好被吸下时，弹簧对A点的拉力为2.4N，根据杠杆的平衡条件：
FA×OA=FB×OB，
FB==×2.4N=1.2N，
由图2知，吸引力F与控制电路中电流I成正比，故当引力为1.2N时，对应的电流大小为：
I=×40mA=24mA
根据串联电路的规律及欧姆定律，光敏电阻：
R2=-R1=-20Ω=230Ω。
故答案为：（1）S；（2）触点1；  （3）230。
（1）闭合控制电路中开关S，由右手螺旋法则确定电磁铁上端的极性；
（2）光照减弱时，光敏电阻变大，由欧姆定律确定控制电路的电流变化，根据影响电磁铁磁性强弱的因素分析其磁性的变化，判断C与哪个触点连通，据此分析；
（3）当衔铁刚好被吸下时，已知弹簧对A点的拉力，根据杠杆的平衡条件得出电磁铁对C的作用力FB，
由图2求出此时对应的电流大小为，根据串联电路的规律及欧姆定律得出光敏电阻大小。
本题考查右手螺旋法则、串联电路的规律及欧姆定律和影响电磁铁磁性强弱的因素，关键是从图中获取有效的信息。
23.【答案】解：
（1）机器人对地面的压力：
F=G=mg=50kg×10N/kg=500N，
与地面的接触面积、受力面积S=200cm2=2×10-2m2，
它对地面的压强：
p===2.5×104Pa；
（2）因为机器人做匀速直线运动，所以牵引力：
F=f=0.1G=0.1×500N=50N，
牵引力做功：
W=Fs=50N×30m=1500J，
牵引力做功的功率：
P===25W。
答：（1）机器人静立时对地面的压强为2.5×104Pa。
（2）此过程中牵引力做功的功率为25W。

【解析】（1）水平面上的物体，对水平面的压力大小与物体本身的重力相等，利用p=求机器人静立时对地面的压强；
（2）匀速直线运动的物体，牵引力与所受阻力为一对平衡力，大小相等，根据W=Fs可求此过程中牵引力做功，利用P=求消防机器人牵引力做功的功率。
本题考查了压强、功、功率的计算和二力平衡条件的应用，关键是知道水平面上物体的压力和自身的重力相等。
24.【答案】解：
（1）灯与变阻器串联，电压表测变阻器的电压，电流表测电路的电流，调节滑动变阻器的滑片P使灯泡L正常发光，灯的电压为额定电压，此时电流表示数为0.3A，灯的额定功率为：
P=UI=3.8V×0.3A=1.14W；
（2）灯泡L正常发光时，由串联电路电压的规律，变阻器的电压为：
U滑=U-UL=5V-3.8V=1.2V；
滑动变阻器在10s内消耗的电能W=U滑It=1.2V×0.3A×10s=3.6J；
（3）灯的额定电压为3.8V，这时变阻器的电压为1.2V，为了使电压表读数更精确，故电压表选用小量程，当电压表示数最大为3V时，由串联电路电压规律，R的最小电压：U小=5V-3V=2V，
电阻R的最小功率：
P小===0.8W。
答：
（1）灯泡L的额定功率为1.14W；
（2）当灯泡L正常发光时，滑动变阻器在10s内消耗的电能为3.6J；
（3）若仅将灯泡L更换为5Ω的定值电阻R，其余电路元件及连接均不变，闭合开关后，在保证电路安全的前提下，电阻R的最小功率为0.8W。

【解析】（1）灯与变阻器串联，电压表测变阻器的电压，电流表测电路的电流，灯的额定电压为3.8V，已知灯泡L正常发光电流表示数，根据P=UI求出灯的额定功率；
（2）灯泡L正常发光时，由串联电路电压的规律得出变阻器的电压，根据W=UIt得出滑动变阻器在10s内消耗的电能；
（3）已知灯正常发光时变阻器的电压，为了使电压表读数更精确，确定电压表选用的量程，当电压表示数最大为3V时，由串联电路电压规律，R的最小电压，根据P=得出电阻R的最小功率。
本题考查串联电路的规律及欧姆定律和电功与电功率公式的运用，关键是明确电压表选用的量程。
