2021年中考物理压轴培优练《专题09电路的识别和设计》学生版

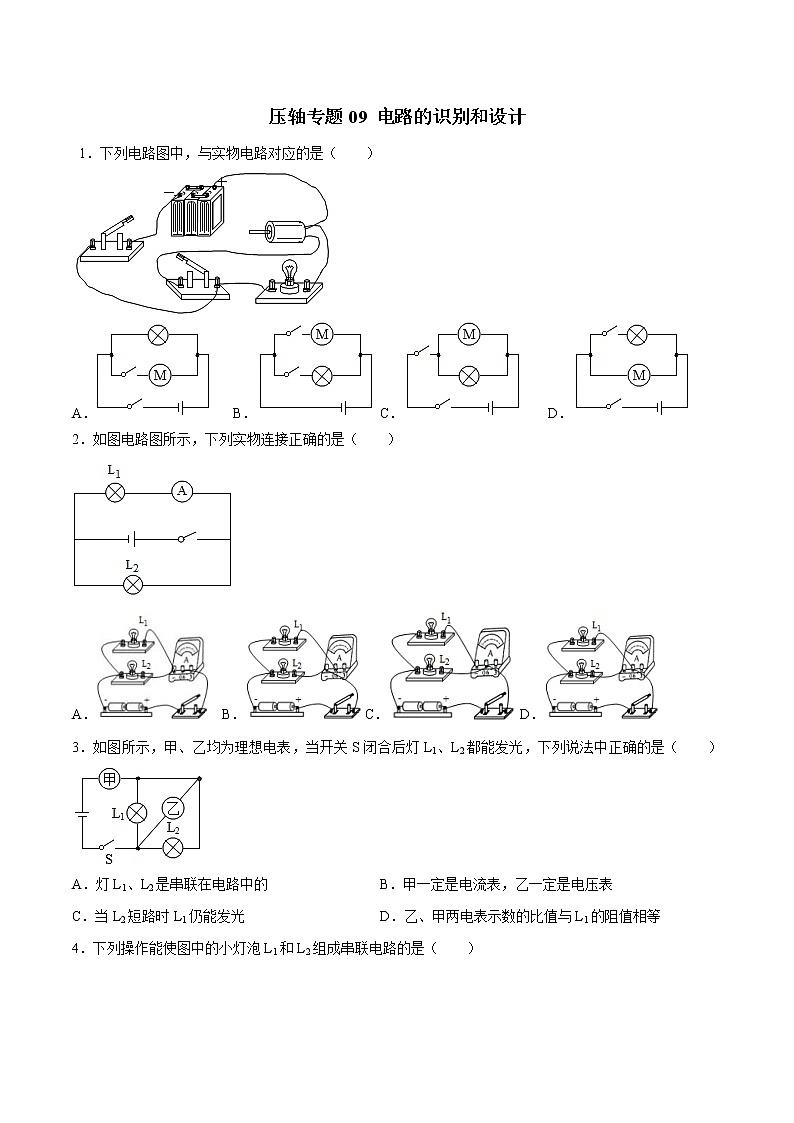

压轴专题09 电路的识别和设计

 1．下列电路图中，与实物电路对应的是（　　）

A．   B． C． D．

2．如图电路图所示，下列实物连接正确的是（　　）

A．  B． C． D．

3．如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，下列说法中正确的是（　　）

A．灯L1、L2是串联在电路中的             B．甲一定是电流表，乙一定是电压表

C．当L2短路时L1仍能发光                 D．乙、甲两电表示数的比值与L1的阻值相等

4．下列操作能使图中的小灯泡L1和L2组成串联电路的是（　　）

A．闭合开关S1、S2和S3 B．只闭合开关S1和S2

C．只闭合开关S2和S3 D．只闭合开关S3

5．如图所示的电路中，R是滑动变阻器的滑片，滑动变阻器的滑片跟滑杆相连，滑杆可以绕固定点O转动，另一端固定着一个浮子，浮子随油面高低而升降，图中电压表的示数随油面降低而减小的是（　　）

A．B． C． D．

6．小明在医院看到一种输液报警器如图甲，当管内药液流完时，电铃发声，报警器内部有一可变电阻，当输液管内有液体时，电阻大，无液体时，电阻小，电路如图乙所示，则当闭合开关，报警器工作时，分析正确的是（　　）

A．输完药液时，电流表示数变小

B．输完药液时，电压表示数变小

C．未输完药液时，电铃不响是因为没有电流通过

D．输完药液时，电铃响的原因是其两端电压变大，电铃正常工作

7．带有烘干功能的滚筒洗衣机，要求洗衣和烘干均能独立进行。下列电路设计符合要求的（　　）

A．B． C．D．

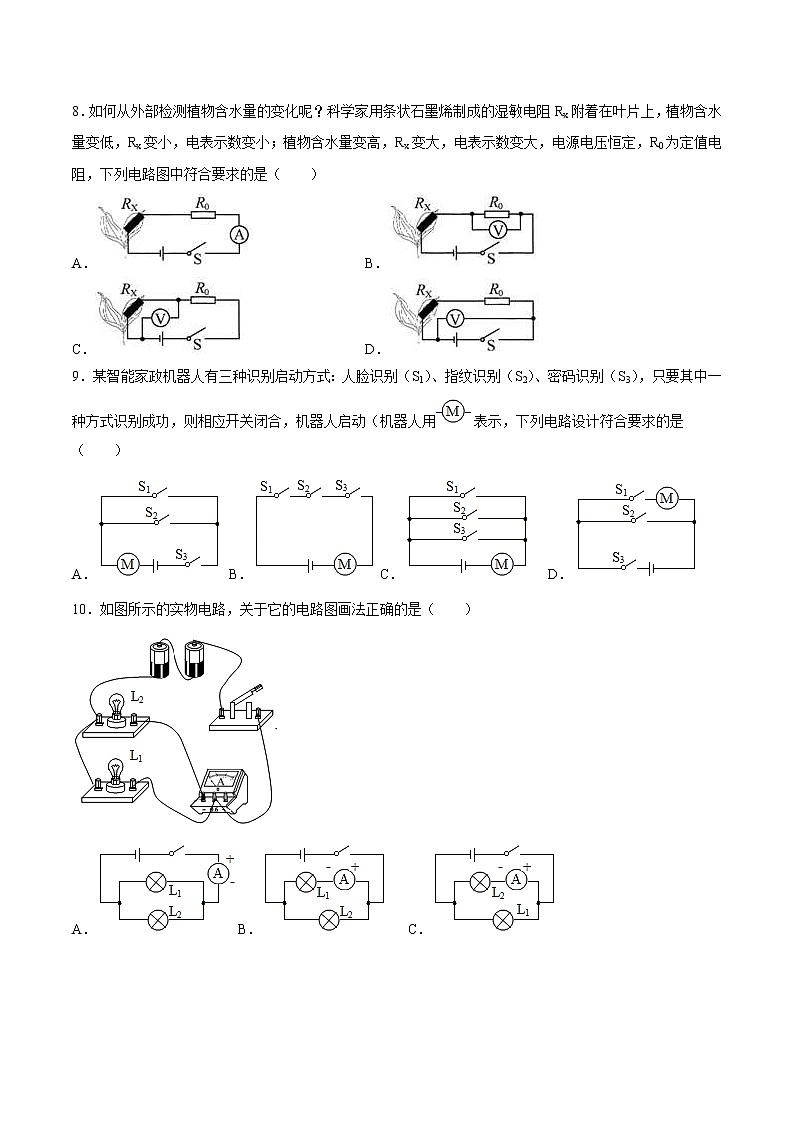

8．如何从外部检测植物含水量的变化呢？科学家用条状石墨烯制成的湿敏电阻Rx附着在叶片上，植物含水量变低，Rx变小，电表示数变小；植物含水量变高，Rx变大，电表示数变大，电源电压恒定，R0为定值电阻，下列电路图中符合要求的是（　　）

A． B．

C． D．

9．某智能家政机器人有三种识别启动方式：人脸识别（S1）、指纹识别（S2）、密码识别（S3），只要其中一种方式识别成功，则相应开关闭合，机器人启动（机器人用表示，下列电路设计符合要求的是

（　　）

A． B． C． D．

10．如图所示的实物电路，关于它的电路图画法正确的是（　　）

A．B． C． D．

11．小云观察到他家里的电冰箱冷藏室里有一盏照明灯和小风扇，他了解到：当冰箱门打开时，照明灯亮而风扇停转，当冰箱门关闭时，照明灯熄而风扇转，为此他设计了四个电路图，其中L为灯泡，M为风扇，S为单刀双掷开关，设计合理的是（　　）

A． B． C． D．

12．如图所示，下列电路图中与实物图一致的是（　　）

A．B．C． D．

13．楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。小明和小刚利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走去发出声音时，自动闭合，无人走去没有声音时，自动断开）设计了如图所示的电路，使楼道照明变得“智能化”，下列符合这种“智能”要求的电路图是（　　）

A． B． C． D．

14．在汽车转向灯电路中，要求左转弯时只能左转向灯亮，右转弯时只能右转向灯亮，不能出现在操作转向开关时左、右转向灯同时亮的情况。下列设计中最合理的是（　　）

A．  B． C． D．

15．如图是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装而成。能实现身高越高身高仪示数越大且刻度均匀的电路是（　　）

A．          B．

C．    D．

16．公交车后门左右扶杆上各装有一个按钮开关（用S1、S2表示）当乘客按下任意一个开关时，电铃响起，提醒司机有乘客要下车；待车停稳后，同时按下控制电动机的开关S，后门打开，乘客才能下车、下列四个电路设计符合要求的是（　　）

A． B． C．D．

17．小华设计了一种输液提示器，能在护士站观察到药液量的变化。当袋中药液量减少时，为使电压表示数随之减小，符合要求的电路图是（　　）

A．B． C．D．

18．常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（　　）

A．     B．

C．        D．

19．图所示的电路图中与图所示的电路相符的是（　　）

A．B．C．D．

20．在如图所示的四个电路图中，符合如图实物连接的是（　　）

A．B． C． D．

21．（多选）如图所示电路中的a、b、c为三只电表（电压表或电流表），闭合开关S，标有“3V 3W”的灯泡L1正常发光，标有“6V 3W”的灯泡L2虽能发光但较暗，若不考虑温度对灯丝电阻的影响，下列说法正确的是（　　）

A．电表a为电流表，且示数为1.5A      B．电表b为电压表，且示数为3V

C．电表c为电压表，且示数为3V      D．灯泡L2的实际功率为0.75W
