1. 2.划时代的发现　探究感应电流的产生条件

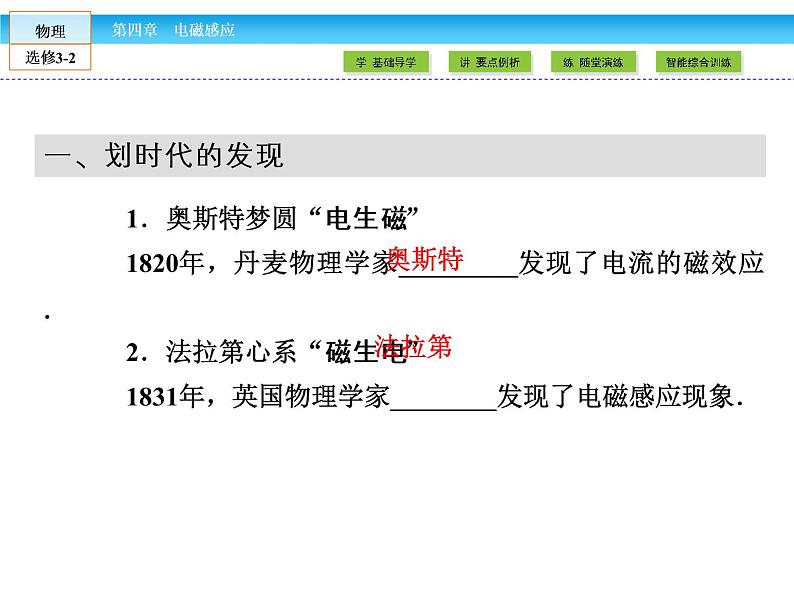

1．奥斯特梦圆“电生磁”1820年，丹麦物理学家_________发现了电流的磁效应．2．法拉第心系“磁生电”1831年，英国物理学家________发现了电磁感应现象．
1．实验观察(1)导体棒在磁场中运动
二、探究感应电流的产生条件
(2)条形磁铁在线圈中运动
(3)模拟法拉第的实验
2.分析论证(1)实验(1)表明闭合导体回路包围的__________时，有电流产生；闭合导体回路包围的__________时，无电流产生．(2)实验(2)表明线圈中的__________时，有感应电流；线圈中的__________时；无感应电流．
(3)实验(3)表明线圈B中_________，有感应电流；线圈B中__________，无感应电流．可见，产生感应电流的条件与磁场的______有关系，与闭合导体回路包围的______有关系．
3．感应电流产生的条件只要穿过闭合导体回路的磁通量发生______，闭合导体回路中就有感应电流．
1．匀强磁场中磁通量的计算利用公式：Φ＝BS(其中B为匀强磁场的磁感应强度，S为线圈的有效面积)．注意以下三种特殊情况：
(1)如果磁感线与平面不垂直，如图甲所示，有效面积应理解为原平面在垂直磁场方向上的投影面积，如果平面与垂直磁场方向的夹角为θ，则有效面积为Scs θ，穿过该平面的磁通量为Φ＝BScs θ.
2．非匀强磁场中磁通量的分析条形磁铁、通电导线周围的磁场都是非匀强磁场，通常只对穿过其中的线圈的磁通量进行定性分析，分析时应兼顾磁场强弱、线圈面积和磁场与线圈的夹角等因素，并可充分利用磁感线来判断，即磁通量的大小对应穿过线圈的磁感线的条数，穿过线圈的磁感线的条数变化，则说明磁通量变化．
如图所示，a、b、c三个环水平套在条形磁铁外面，其中a和b两环大小相同，c环最大，a环位于N极处，b和c两环位于条形磁铁中部．则穿过三个环的磁通量的大小是(　　)A．c环最大，a与b环相同　　B．三个环相同C．b环比c环大D．a环与c环相同
解析：　 条形磁铁磁场的磁感线分布特点是：(1)外部磁感线两端密，中间疏；(2)磁铁内、外磁感线的条数相等．据以上两点知：a、b、c三个环中磁场方向都向上．考虑到磁铁外部磁场的不同，a外部磁场强于b外部磁场，故b环的磁通量大于a环的磁通量，外部c的磁通量大于b的磁通量，内部磁通量相等，故合磁通量b大于c.其中a、c两个环所在处磁感线的分布特点不同，所以穿过两个环的磁通量不一定相同，C正确，A、B、D错．答案：　C
如图所示，将一个矩形线圈ABCD放入匀强磁场中，若线圈平面平行于磁感线，则下列运动中，哪些在线圈中会产生感应电流(　　)A．矩形线圈做平行于磁感线的平移运动B．矩形线圈做垂直于磁感线的平移运动C．矩形线圈绕AB边转动D．矩形线圈绕BC边转动
解析：　根据产生感应电流的条件可知，判断闭合线圈中是否产生感应电流，关键是判断穿过线圈的磁通量是否发生变化．答案：　C
判断回路是否产生感应电流的方法判断一个回路中是否产生感应电流，可以用以下方法：(1)看回路是否闭合，如果回路不闭合时，无论如何也不会产生感应电流．(2)看磁场方向与回路平面之间的关系，即磁场的方向与回路平面是垂直、平行或成某一夹角．(3)看穿过回路的磁感线的条数是否发生变化，若变化则产生感应电流，否则不产生感应电流．
解析：　对于匀强磁场来说，磁通量Φ＝BS，根据题中条件，仅当穿过闭合电路中磁场的有效面积S发生变化时才有Φ的变化．因此应有v1≠v2，这时存在着v1＞v2与v1＜v2两种可能，所以只有C正确．答案：　C
【点拨】　我们知道，闭合电路的部分导体切割磁感线时，闭合电路中有感应电流产生，摇绳发电的实质是，闭合电路的部分导体切割地磁场的磁感线，故绳运动方向与地磁场平行时无感应电流，而运动方向与地磁场垂直时，产生的感应电流最大，地磁场是南北方向的，故摇绳的两位同学沿东西方向站立时，发电的可能性最大．
1．电磁感应现象在生活中的应用普通录音机主要由机内话筒、磁带、录放磁头、放大电路、扬声器、传动机构等部分组成，如图所示是录音机的录、放原理示意图．请同学们观察录音、放音磁头并探究其工作原理．想一想：哪一过程是“电生磁”？哪一过程是“磁生电”？要使磁场能产生电流，应具备什么条件？
解析：　当由话筒把声音信号转化为电流信号后，电流信号流经线圈，在铁芯中产生随声音变化的磁场，磁带经过磁头时磁粉被不同程度地磁化．这样，声音的变化就被记录成磁粉不同程度的磁化，即录音是利用电流的磁效应．各部分被不同程度磁化的磁带经过铁芯时，铁芯中形成变化的磁场，在线圈中激发产生变化的感应电流，感应电流经过扬声器时，电流的变化被转化为声音的变化．这样，磁信号又被转化为声音信号而播放出来．即放音过程是利用了电磁感应原理．所以说录音过程是“电生磁”，放音过程是“磁生电”；要使磁场能产生电流，磁场必须是变化、运动的．
1.如图所示，虚线框内有匀强磁场，大环和小环是垂直于磁场放置的两个圆环，分别用Φ1和Φ2表示穿过大小两环的磁通量，则有(　　)A．Φ1>Φ2B．Φ1
