初中科学浙教版八年级下册第3节 电磁铁的应用一课一练

这是一份初中科学浙教版八年级下册第3节 电磁铁的应用一课一练，共8页。试卷主要包含了单选题，填空题，实验探究题等内容，欢迎下载使用。

一、单选题

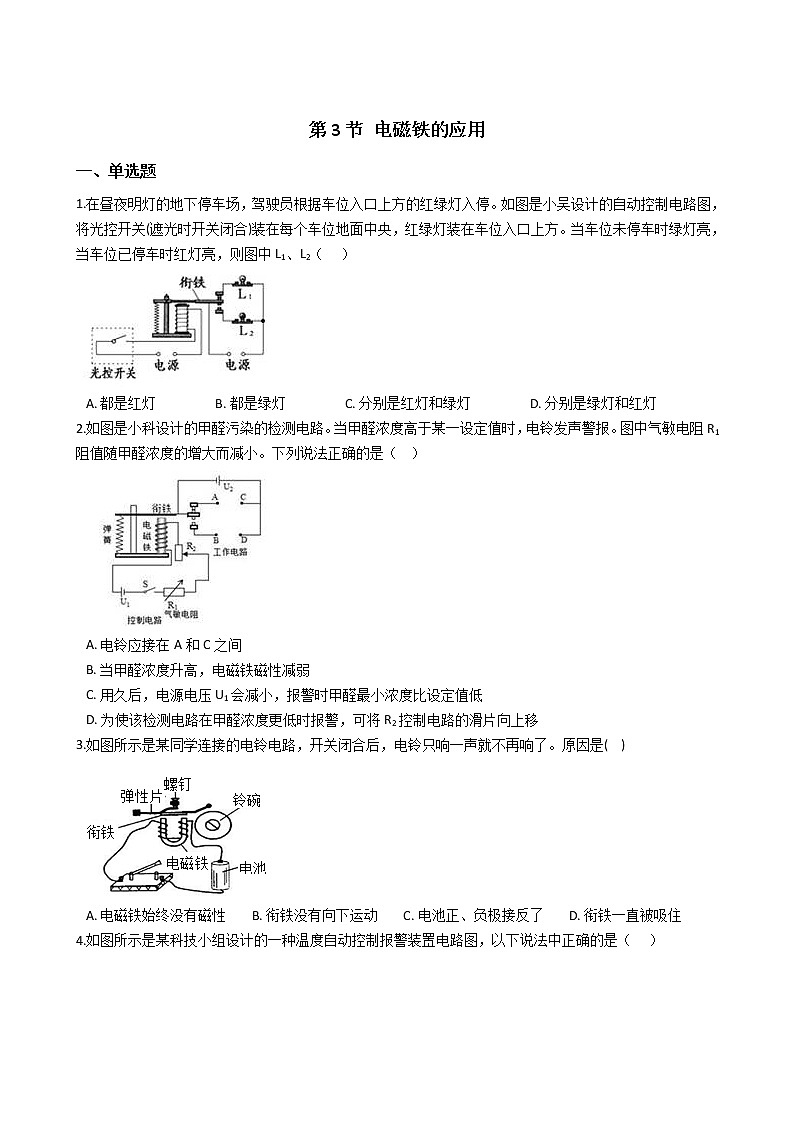

1.在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停。如图是小吴设计的自动控制电路图，将光控开关(遮光时开关闭合)装在每个车位地面中央，红绿灯装在车位入口上方。当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L1、L2（ ）

A. 都是红灯 B. 都是绿灯 C. 分别是红灯和绿灯 D. 分别是绿灯和红灯
2.如图是小科设计的甲醛污染的检测电路。当甲醛浓度高于某一设定值时，电铃发声警报。图中气敏电阻R1阻值随甲醛浓度的增大而减小。下列说法正确的是（ ）

A. 电铃应接在A和C之间
B. 当甲醛浓度升高，电磁铁磁性减弱
C. 用久后，电源电压U1会减小，报警时甲醛最小浓度比设定值低
D. 为使该检测电路在甲醛浓度更低时报警，可将R2控制电路的滑片向上移
3.如图所示是某同学连接的电铃电路，开关闭合后，电铃只响一声就不再响了。原因是( )

A. 电磁铁始终没有磁性 B. 衔铁没有向下运动 C. 电池正、负极接反了 D. 衔铁一直被吸住

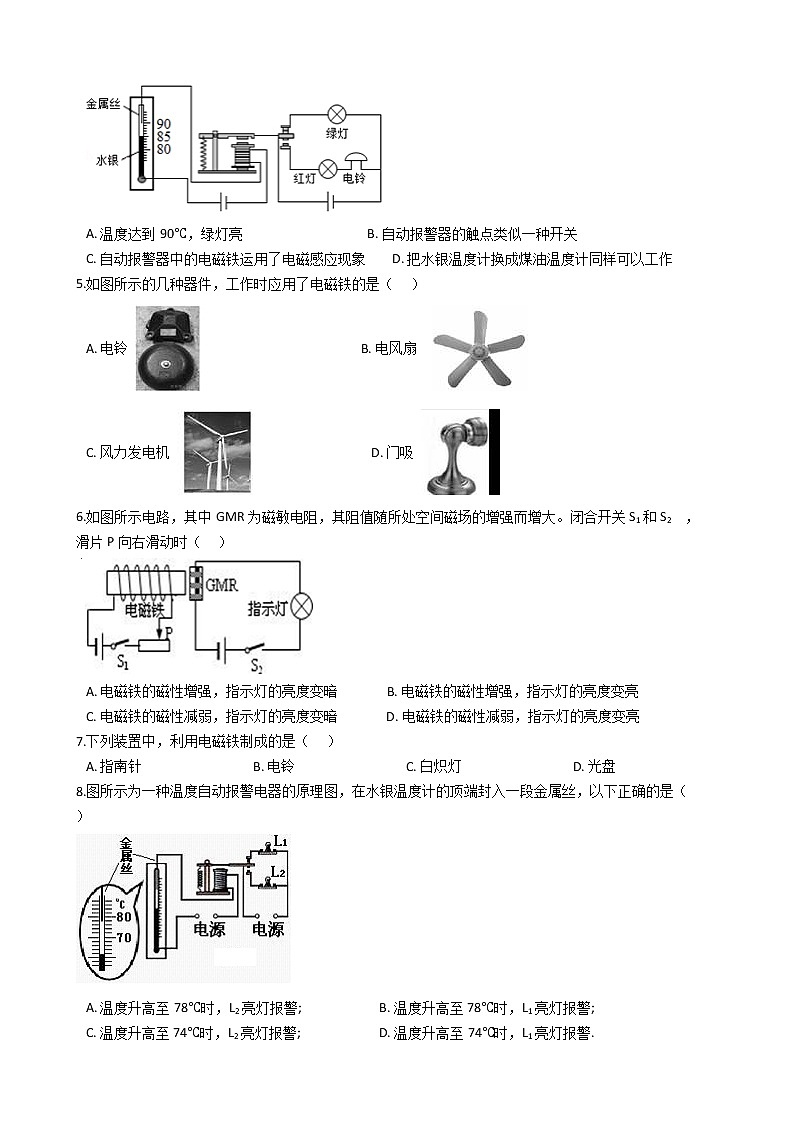

4.如图所示是某科技小组设计的一种温度自动控制报警装置电路图，以下说法中正确的是（ ）

A. 温度达到90℃，绿灯亮 B. 自动报警器的触点类似一种开关
C. 自动报警器中的电磁铁运用了电磁感应现象 D. 把水银温度计换成煤油温度计同样可以工作
5.如图所示的几种器件，工作时应用了电磁铁的是（ ）
A. 电铃 B. 电风扇
C. 风力发电机 D. 门吸
6.如图所示电路，其中GMR为磁敏电阻，其阻值随所处空间磁场的增强而增大。闭合开关S1和S2 ， 滑片P向右滑动时（ ）
A. 电磁铁的磁性增强，指示灯的亮度变暗 B. 电磁铁的磁性增强，指示灯的亮度变亮
C. 电磁铁的磁性减弱，指示灯的亮度变暗 D. 电磁铁的磁性减弱，指示灯的亮度变亮
7.下列装置中，利用电磁铁制成的是（ ）
A. 指南针 B. 电铃 C. 白炽灯 D. 光盘
8.图所示为一种温度自动报警电器的原理图，在水银温度计的顶端封入一段金属丝，以下正确的是（ ）
A. 温度升高至78℃时，L2亮灯报警; B. 温度升高至78℃时，L1亮灯报警;
C. 温度升高至74℃时，L2亮灯报警; D. 温度升高至74℃时，L1亮灯报警.

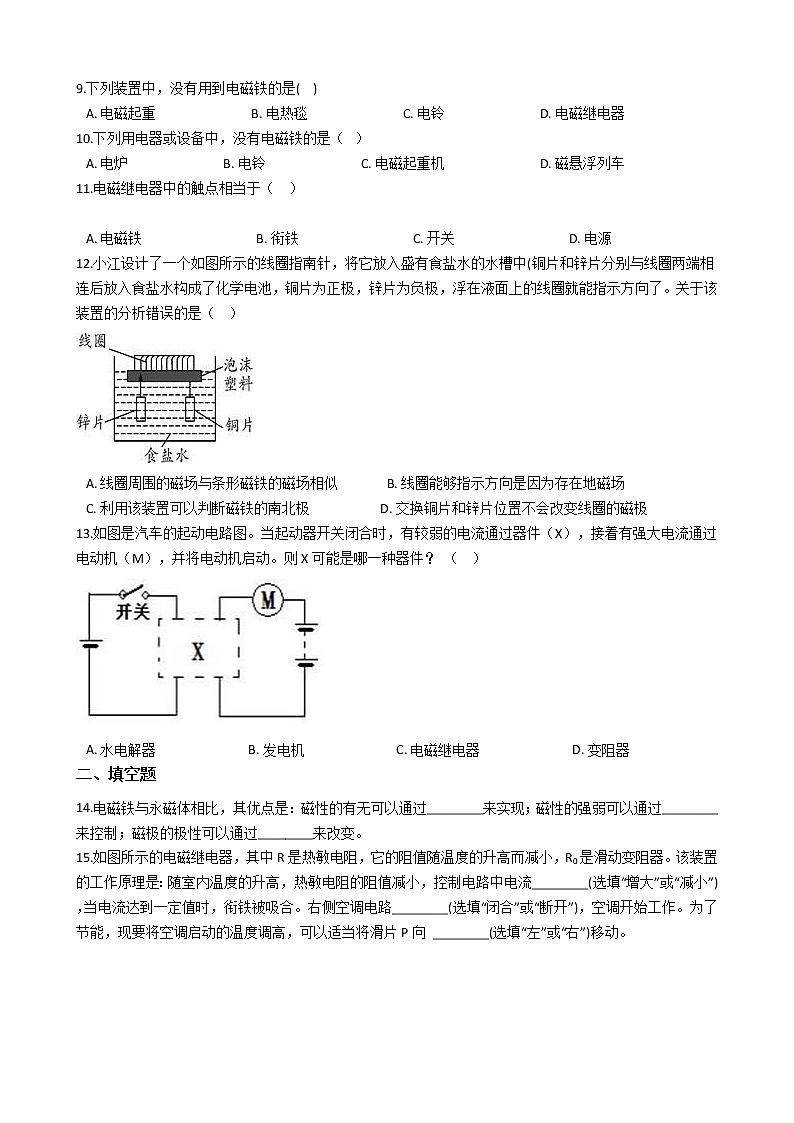

9.下列装置中，没有用到电磁铁的是( )
A. 电磁起重 B. 电热毯 C. 电铃 D. 电磁继电器
10.下列用电器或设备中，没有电磁铁的是（ ）
A. 电炉 B. 电铃 C. 电磁起重机 D. 磁悬浮列车
11.电磁继电器中的触点相当于（ ）
A. 电磁铁 B. 衔铁 C. 开关 D. 电源
12.小江设计了一个如图所示的线圈指南针，将它放入盛有食盐水的水槽中(铜片和锌片分别与线圈两端相连后放入食盐水构成了化学电池，铜片为正极，锌片为负极，浮在液面上的线圈就能指示方向了。关于该装置的分析错误的是（ ）
A. 线圈周围的磁场与条形磁铁的磁场相似 B. 线圈能够指示方向是因为存在地磁场
C. 利用该装置可以判断磁铁的南北极 D. 交换铜片和锌片位置不会改变线圈的磁极
13.如图是汽车的起动电路图。当起动器开关闭合时，有较弱的电流通过器件（X），接着有强大电流通过电动机（M），并将电动机启动。则X可能是哪一种器件？ （ ）
A. 水电解器 B. 发电机 C. 电磁继电器 D. 变阻器
二、填空题
14.电磁铁与永磁体相比，其优点是：磁性的有无可以通过________来实现；磁性的强弱可以通过________来控制；磁极的极性可以通过________来改变。
15.如图所示的电磁继电器，其中R是热敏电阻，它的阻值随温度的升高而减小，R0是滑动变阻器。该装置的工作原理是：随室内温度的升高，热敏电阻的阻值减小，控制电路中电流________(选填“增大”或“减小”)，当电流达到一定值时，衔铁被吸合。右侧空调电路________(选填“闭合”或“断开”)，空调开始工作。为了节能，现要将空调启动的温度调高，可以适当将滑片P向 ________(选填“左”或“右”)移动。

三、实验探究题
16.断路器因方便安全，被越来越广泛使用。如图所示是断路器的工作原理。
当电流过大时，它的工作顺序是：
①簧锁装置脱开； ②触点断开；
③电流过大，双层金属片发热过多； ④双层金属片弯曲，触动簧锁装置。
正确排列是________。
答案解析部分
一、单选题
1.【答案】 D
【解析】【分析】根据电磁铁的工作过程分析判断。
【解答】根据图片可知，当车位上无车时，光控开关断开，此时没有电流经过电磁铁，它没有磁性，衔铁在上面接通L1 ， 也就是绿灯亮。
当车位上有车时，光控开关闭合，此时有电流经过电磁铁，它产生磁性，将衔铁吸引下来接通L2 ， 也就是红灯亮。
故D正确，而A、B、C错误。
故选D。
2.【答案】 D
【解析】【分析】根据图片，分析整个检测电路的工作过程即可。
【解答】当甲醛浓度增大时，气敏电阻R1阻值减小，通过电磁铁的磁性增强，将衔铁吸下来与BD所在的电路接通，因此电铃应该接在BD之间，故A、B错误；
用久后，电源电压U1减小，那么会使通过电路的电流变小，因此甲醛浓度达到原来的数值时，电磁铁的衔铁也不能被吸下来。只有甲醛浓度继续增大，气敏电阻阻值继续减小，装置才能正常工作，因此报警时甲醛浓度比设定值更高，故C错误；
为使该检测电路在甲醛浓度更低时报警，需要增大电路里的电流，减小电路里的电阻，可将R2控制电路的滑片向上移，故D正确。
故选D。
3.【答案】 D
【解析】【分析】分析整个装置的工作过程即可。
【解答】闭合开关后，电路中有电流经过，电磁铁产生磁性，将衔铁吸下来，衔铁带动小锤敲击铃碗发出声音。由于电磁铁的磁性一直存在，因此衔铁一直被吸引，不能恢复原来的位置，开始第二次敲击，故D正确，而A、B、C错误。
故选D。
4.【答案】 B
【解析】【分析】根据图片可知，当温度达到90℃时，温度计里的水银柱与上面的金属丝接通，控制电路产生电流，此时电磁铁将衔铁吸下来接通红灯所在的电路，红灯亮、电铃响，完成报警。
【解答】A.温度达到90℃，控制电路接通，电磁铁产生磁性，衔铁被吸下来，此时红灯亮，故A错误；
B.自动报警器的触点类似一种开关，故B正确；
C.自动报警器中的电磁铁运用了电流的磁效应，故C错误；
D.把水银温度计里面的水银是导体，而煤油是绝缘体，因此不能换成煤油温度计，故D错误。
故选B。
5.【答案】 A
【解析】【分析】分析四种装置的结构和工作过程，确定哪个使用了电磁铁即可。
【解答】A.通电时，电铃的电磁铁产生磁力，将衔铁吸下来，衔铁同时带动铃锤敲击铃盖发出声音。这时触点分开，切断电路，由于没有磁性，衔铁由于自身弹力回到原来位置接通电路，开始第二次敲击，如此循环往复，故A符合题意；
B.电风扇的主要结构为电动机，故B不合题意；
C.风力发电机的主要结构为发电机，故C不合题意；
D.门吸利用磁体的磁性工作，故D不合题意。
故选A。
6.【答案】 C
【解析】【分析】由滑动变阻器的变化可判断电流变化，由电流变化可判断电磁铁磁场变化，由电磁铁的磁场变化可判断GMR阻值变化，由GMR阻值变化可判断串联电路中的电流变化，从而判断出指示灯的亮灯变化。
【解答】 闭合开关S1和S2， 滑片P向右滑动时 ，阻值增大，电路中的电流减小，电磁铁的磁场减弱，GMR的阻值减小，串联电路中总电阻减小，所以流过指示灯的电流减小，指示灯变暗，C选项正确。A、B、D错误。
故选C
7.【答案】 B
【解析】【分析】通电螺线管中间加一根铁芯，就变成电磁铁；分析选项中器材的工作原理，然后进行选择即可。
【解答】A.指南针利用的是磁体指南北的性质而不是电磁铁，故A不合题意；
B.电铃里面主要的工作部分是一个电磁继电器，通过它控制敲铃盖的小锤完成敲击动作，故B符合题意；
C.白炽灯利用电能转化为光能和热能，故C不合题意；
D.光盘利用激光照射盘面，然后再将反射的光信号转化为电信号来工作，故D不合题意。
故选B。
8.【答案】 A
【解析】【分析】（1）金属丝是导体，水银也是导体，当二者接触时，就可以接通控制电路，根据金属丝末端所在刻度可知报警温度；
（2）当控制电路被接通时，电磁铁的衔铁被吸下来，哪个灯泡的电路被接通，它就是报警灯。
【解答】温度计的分度值是2℃，那么报警温度为：70℃+2℃×4=78℃；当温度达到78℃时，控制电路被接通，电磁铁将衔铁吸下来，接通灯泡L2所在的电路报警，故A正确，而B、C、D错误。
故选A。
9.【答案】 B
【解析】【分析】根据各个选项中设备的结构分析解答。
【解答】电磁起重机、电磁继电器都用到电磁铁，而电铃也是利用电磁铁和弹簧片的配合实现通断电，用小锤敲击铃铛盖的，故A、C、D不合题意；电热毯的主要工作部分是电热丝，与电磁铁无关，故B符合题意。
故选B。
10.【答案】 A
【解析】【分析】分析各个选项中的设备的工作原理，哪个没有用到电磁铁，哪个就是正确选项。
【解答】A.电炉的主要工作部分是电阻丝，利用电流的热效应工作，故A符合题意；
B.电铃利用电磁铁和衔铁自身的弹性，不断的切断电路和接通电路，从而实现敲击铃盖发出声音，故B不合题意；
C.电磁起重机利用电磁铁产生巨大的磁力吸引质量很大的钢铁，利用电磁铁磁性可有可无吸引或放下钢铁，故C不合题意；
D.当通电时，磁悬浮列车的车厢底部和钢轨变为同极，利用同名磁极相互排斥而离开轨道，故D不合题意。
故选A。
11.【答案】 C
【解析】【分析】电磁继电器由电磁铁、衔铁、簧片、触点（静触点、动触点）组成。其工作电路由低压控制电路和高压工作电路两部分构成。低压控制电路是由电磁铁、低压电源和开关组成；工作电路由机器（电动机等）、高压电源、电磁继电器的触点部分组成。
【解答】电磁继电器的工作电路由低压控制电路和高压工作电路两部分构成，而连接这两部分电路的开关被称为触点；故A、B、D错误，C正确；
故答案为：C。

12.【答案】 D
【解析】【分析】（1）通电螺线管的磁场分布与条形磁体的磁场相似；
（2）所有的磁体都有指南北的性质，是因为地磁场的作用；
（3）利用磁极之间的相互作用可以判断磁体的磁极；
（4）通电螺线管的极性受到电流方向的影响。
【解答】A. 线圈周围的磁场与条形磁铁的磁场相，故A正确不合题意；
B.通电线圈变成磁体，它能指示方向是因为地磁场的作用，故B正确不合题意；
C.利用安培定则可以判断线圈的磁极，利用磁极之间的相互作用可以判断磁体的磁极，故C正确不合题意；
D.交换铜片和锌片的位置，通过线圈的电流方向会相反，线圈的磁极也会调转，故D错误符合题意。
故选D。
13.【答案】 C
【解析】【分析】电磁继电器相当于一个开关，它能实现用低电压控制高电压，弱电流控制强电流。
【解答】如图是汽车的起动电路图。当起动器开关闭合时，有较弱的电流通过器件（X），接着有强大电流通过电动机（M），并将电动机启动，因此X处可能是电磁继电器，故C正确，而A、B、D错误。
故选C。
二、填空题
14.【答案】 电路的通断(或电流的有无)；电流的大小；电流的方向
【解析】【分析】根据电磁铁的优点分析解答。
【解答】电磁铁与永磁体相比，其优点是：磁性的有无可以通过电路的通断(或电流的有无)来实现；磁性的强弱可以通过电流的大小来控制；磁极的极性可以通过电流的方向来改变。

15.【答案】 增大；闭合；右
【解析】【分析】（1）当电压一定时，通过导体的电流与电阻成反比；
（2）分析衔铁吸合时右侧动触点和静触点是否接触即可；
（3）衔铁吸合时需要的电磁力是不变的，即控制电路的电流不变，也就是控制电路的总电阻保持不变。当温度升高时，热敏电阻R的阻值减小，根据R总=R+R0可知，滑动变阻器的阻值应该变大，即滑片向右移动。
【解答】（1） 随室内温度的升高，热敏电阻的阻值减小，控制电路中电增大；
（2） 当电流达到一定值时，衔铁被吸合，动触点和静触点接触，那么右侧空调电路闭合；
（3） 为了节能，现要将空调启动的温度调高，可以适当将滑片P向右移动。
三、实验探究题
16.【答案】 ③④①②
【解析】【分析】注意分析各个环节之间的因果关系，即电流大、热量多，引起双金属片的改变，它再对簧锁装置作用，最后分离触点，完成断路。
【解答】当电流过大时，它的工作顺序是：
③电流过大，双层金属片发热过多；
④双层金属片弯曲，触动簧锁装置。
①簧锁装置脱开；
②触点断开。
​​​​​​​那么正确的顺序为：③④①②。
