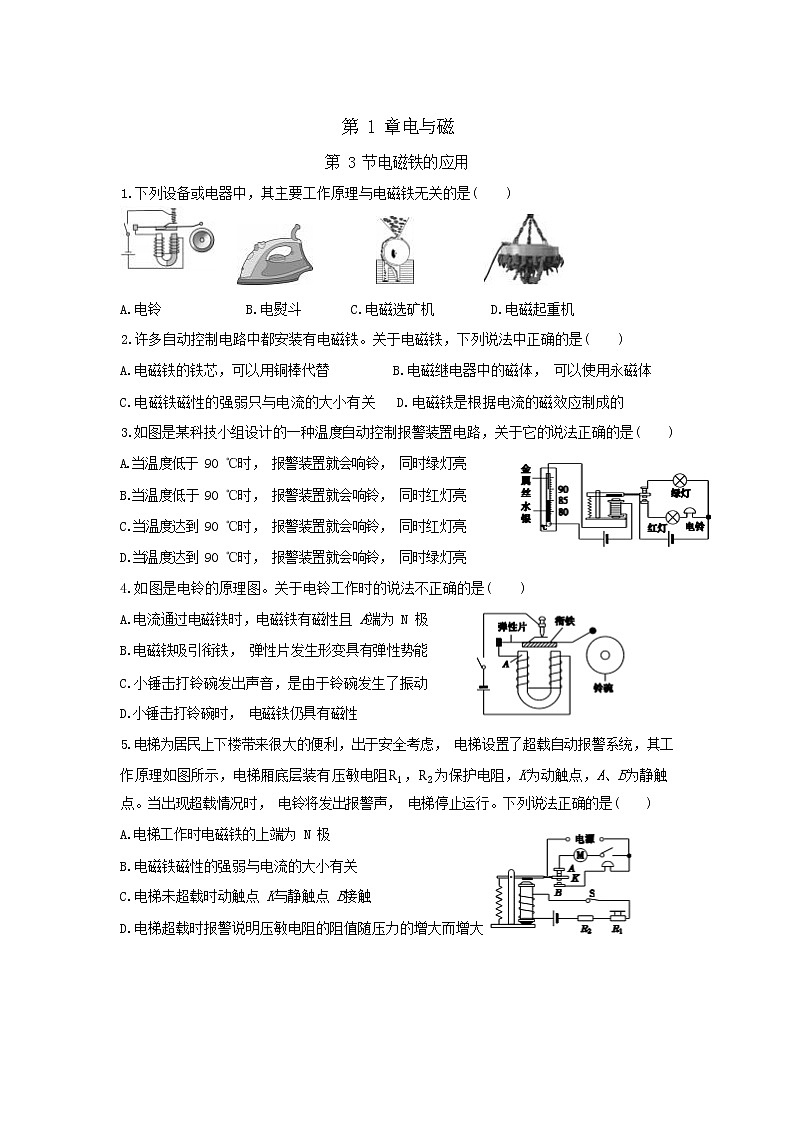

第 1 章电与磁

第 3 节电磁铁的应用

1.下列设备或电器中，其主要工作原理与电磁铁无关的是(    )

A.电铃            B.电熨斗       C.电磁选矿机        D.电磁起重机

2.许多自动控制电路中都安装有电磁铁。关于电磁铁，下列说法中正确的是(    )

A.电磁铁的铁芯，可以用铜棒代替         B.电磁继电器中的磁体， 可以使用永磁体

C.电磁铁磁性的强弱只与电流的大小有关   D.电磁铁是根据电流的磁效应制成的

3.如图是某科技小组设计的一种温度自动控制报警装置电路，关于它的说法正确的是(    )

A.当温度低于 90 ℃时， 报警装置就会响铃， 同时绿灯亮

B.当温度低于 90 ℃时， 报警装置就会响铃， 同时红灯亮

C.当温度达到 90 ℃时， 报警装置就会响铃， 同时红灯亮

D.当温度达到 90 ℃时， 报警装置就会响铃， 同时绿灯亮

4.如图是电铃的原理图。关于电铃工作时的说法不正确的是(    )

A.电流通过电磁铁时，电磁铁有磁性且 A端为 N 极

B.电磁铁吸引衔铁， 弹性片发生形变具有弹性势能

C.小锤击打铃碗发出声音，是由于铃碗发生了振动

D.小锤击打铃碗时， 电磁铁仍具有磁性

5.电梯为居民上下楼带来很大的便利，出于安全考虑， 电梯设置了超载自动报警系统，其工

作原理如图所示，电梯厢底层装有压敏电阻R1 ，R2 为保护电阻，K为动触点，A、B为静触

点。当出现超载情况时， 电铃将发出报警声， 电梯停止运行。下列说法正确的是(    )

A.电梯工作时电磁铁的上端为 N 极

B.电磁铁磁性的强弱与电流的大小有关

C.电梯未超载时动触点 K与静触点 B接触

D.电梯超载时报警说明压敏电阻的阻值随压力的增大而增大

参考答案

1.B

解析：分析各装置的工作原理可知，电铃、电磁选矿机、电磁起重机都是利用电磁铁的原理

即电流的磁效应工作的， 而电熨斗则是利用电流的热效应工作的， 故选 B。

2.D

解析： 电磁铁的铁芯需用软磁性材料制成，铜不是磁性材料， 故不可以用铜棒代替，故 A

错误；电磁铁不是永磁体，它的磁性的有无跟电流的通断有关，所以电磁继电器中的磁体不

能使用永磁体， 故 B 错误；电磁铁的磁性强弱与电流的大小和线圈的匝数有关， 故 C 错误；

电磁铁是利用电流的磁效应制成的， 故 D 正确。

3.C

解析： 据图可知， 该温度自动报警器的原理是：当温度达到 90 ℃时， 由于温度计内的水银

是导体，这样控制电路会接通， 电磁铁产生磁性， 将衔铁吸引，将报警电路接通，电铃响、

红灯亮，起到报警作用。

4.D

解析：通电导体周围存在磁场，所以电流通过电磁铁时，电磁铁有磁性， 根据右手螺旋定则

判断出 A端为 N 极，故 A 选项正确；电磁铁向下吸引衔铁时，弹簧片弯曲发生形变具有弹性

势能，故 B 选项正确； 声音是由物体振动产生的，小锤击打铃碗发出声音，是由于铃碗发生

了振动，故 C 选项正确；小锤击打铃碗时，弹性片和衔铁分离， 电路断开，电磁铁没有磁性，

故 D 选项错误。

5.B

解析： 由右手螺旋定则可判断出电磁铁的上端为 S 极， 下端为 N 极， A 选项错误； 电磁铁的

磁性强弱与电流的大小有关，电流越大，磁性越强， B 选项正确；电梯未超载时电梯运行，

电动机工作，此时动触点 K与静触点 A接触， C 选项错误； 电梯超载时电铃发出报警声， 此

时衔铁被吸引下来，动触点 K与静触点 B接触，说明电磁铁的磁性增强，从而说明电路中的

电流增大了，可推知是由于压敏电阻的阻值减小引起的，即压敏电阻的阻值随压力的增大而

减小， D 选项错误。
