安徽专用备战2021中考物理精鸭点专项突破题集专题21电流和电路含解析

这是一份安徽专用备战2021中考物理精鸭点专项突破题集专题21电流和电路含解析，共18页。

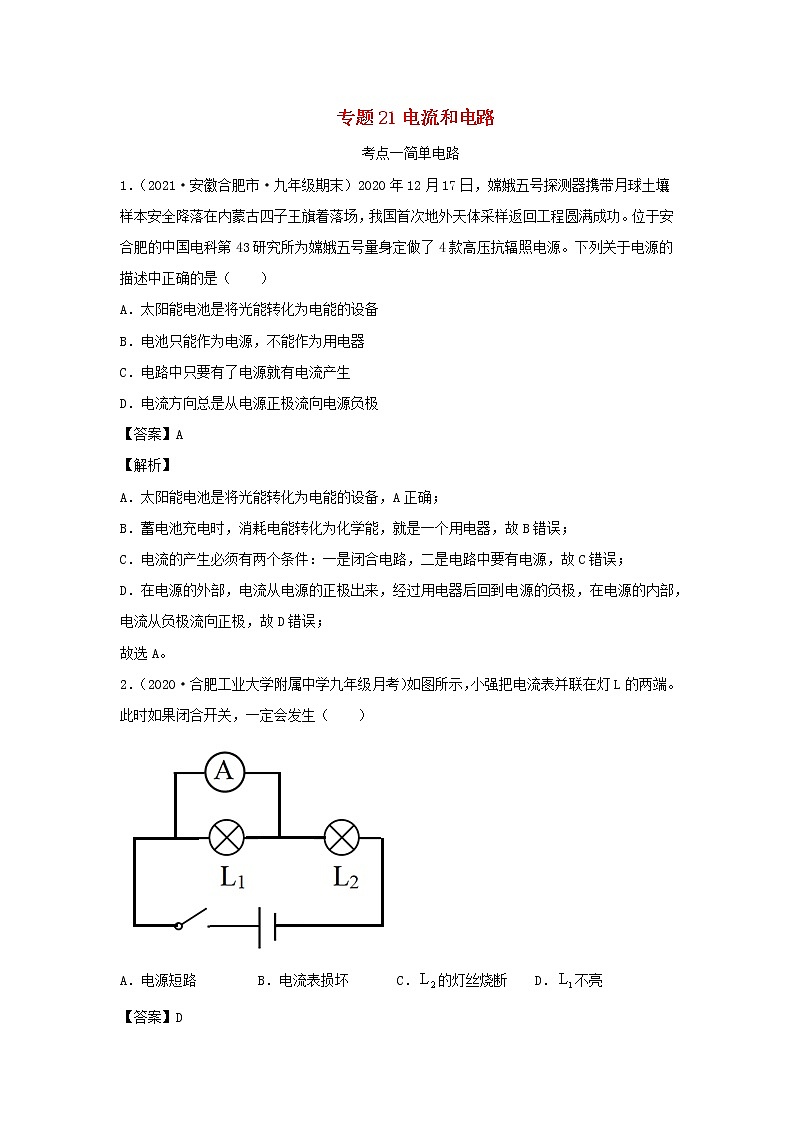

A．太阳能电池是将光能转化为电能的设备
B．电池只能作为电源，不能作为用电器
C．电路中只要有了电源就有电流产生
D．电流方向总是从电源正极流向电源负极
【答案】A
【解析】
A．太阳能电池是将光能转化为电能的设备，A正确；
B．蓄电池充电时，消耗电能转化为化学能，就是一个用电器，故B错误；
C．电流的产生必须有两个条件：一是闭合电路，二是电路中要有电源，故C错误；
D．在电源的外部，电流从电源的正极出来，经过用电器后回到电源的负极，在电源的内部，电流从负极流向正极，故D错误；
故选A。
2．（2020·合肥工业大学附属中学九年级月考）如图所示，小强把电流表并联在灯L的两端。此时如果闭合开关，一定会发生（ ）
A．电源短路B．电流表损坏C．的灯丝烧断D．不亮
【答案】D
【解析】
如图所示，电流表并联在电灯L1两端，电灯L1被短路，L1不会发光；电流表与灯L2串联接入电路，电源不会短路，灯L2发光，电流表与灯L2不会烧坏。故ABC不会发生，D会发生，故选D。
故选D。
3．（2020·安徽蚌埠市·九年级月考）下列说法中，正确的是（ ）
A．电源将电能转化为其它形式的能
B．导体容易导电，绝缘体不容易导电
C．超导体是很好的输电线和发热材料
D．电能表是测量用电器消耗的电功率的仪表
【答案】B
【解析】
A．电源是将其他形式的能转化成电能的装置，故A错误；
B．导体容易导电，绝缘体不容易导电，故B正确；
C．超导体是很好的输电线，由于超导体的电阻为零，因此超导体不会发热，故C错误；
D．电能表是测量用电器消耗的电能的仪表，故D错误。
故选B。
4．（2020·安徽蚌埠市·九年级期中）如图所示电路灯泡能发光的是（ ）
A．B．
C．D．
【答案】C
【解析】
二极管具有单向导电性，只允许电流由单一方向通过，电源外部电流由正极流向负极，由图可知C符合题意，而ABD不符合题意。
故选C。

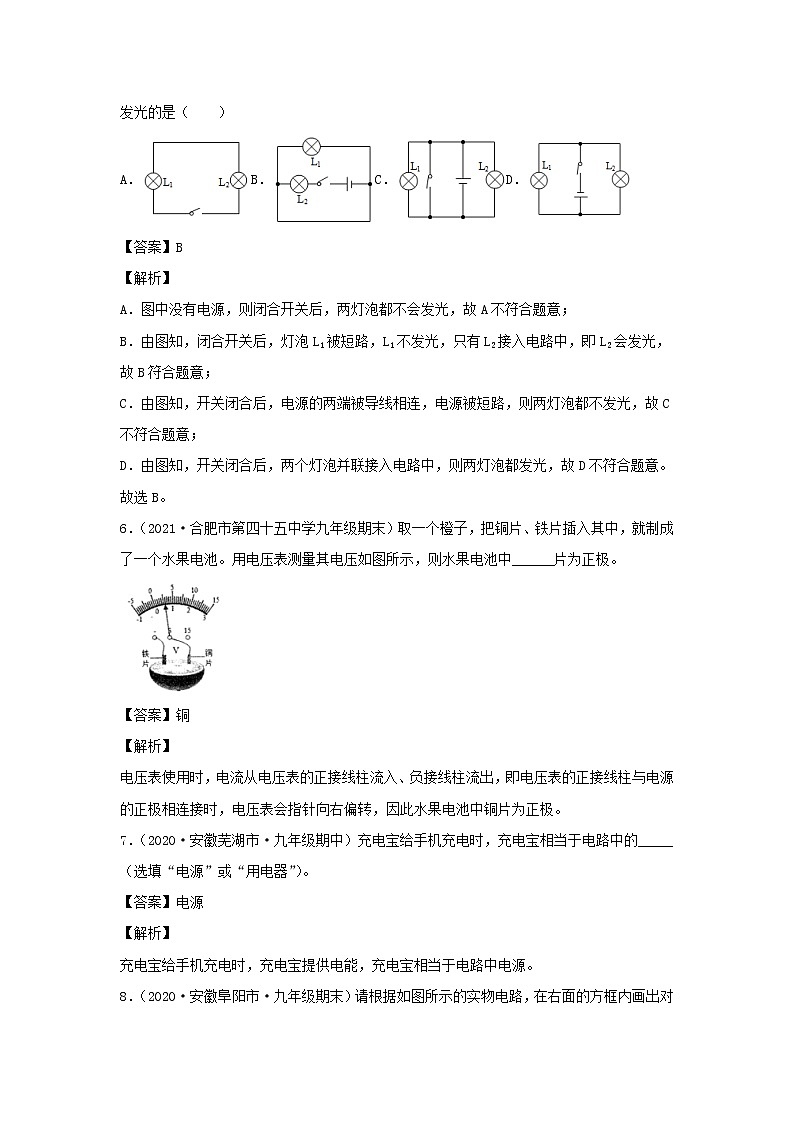

5．（2020·安徽合肥市·九年级期中）开关闭合后，在如图的各电路中，只有一盏小灯泡能发光的是（ ）
A．B．C．D．
【答案】B
【解析】
A．图中没有电源，则闭合开关后，两灯泡都不会发光，故A不符合题意；
B．由图知，闭合开关后，灯泡L1被短路，L1不发光，只有L2接入电路中，即L2会发光，故B符合题意；
C．由图知，开关闭合后，电源的两端被导线相连，电源被短路，则两灯泡都不发光，故C不符合题意；
D．由图知，开关闭合后，两个灯泡并联接入电路中，则两灯泡都发光，故D不符合题意。
故选B。
6．（2021·合肥市第四十五中学九年级期末）取一个橙子，把铜片、铁片插入其中，就制成了一个水果电池。用电压表测量其电压如图所示，则水果电池中______片为正极。
【答案】铜
【解析】
电压表使用时，电流从电压表的正接线柱流入、负接线柱流出，即电压表的正接线柱与电源的正极相连接时，电压表会指针向右偏转，因此水果电池中铜片为正极。
7．（2020·安徽芜湖市·九年级期中）充电宝给手机充电时，充电宝相当于电路中的_____（选填“电源”或“用电器”）。
【答案】电源
【解析】
充电宝给手机充电时，充电宝提供电能，充电宝相当于电路中电源。
8．（2020·安徽阜阳市·九年级期末）请根据如图所示的实物电路，在右面的方框内画出对应的电路图。
【答案】
【解析】
由实物图可知，两个灯泡L1、L2和电流表串联，电压表并联在灯泡L2和电流表两端，电流从电源正极出发后，依次经过开关、电流表、灯泡L1、L2回到电源负极。电路图如图所示：
。
9．（2020·安徽九年级其他模拟）根据下面的实物图画出与之对应的电路图。
【答案】
【解析】
分析实物图，开关S和电流表A1位于干路，开关S1控制灯L1，电流表A2也与L1串联；
另一支路为L2灯，据此画出电路图如下：
。
【点睛】
读懂实物图是关键，实物图看起来没有电路图有条理，可以根据电流的走向进行逐一分辨，弄清楚各个元件的连接关系，再画出电路图。
10．（2020·安徽蚌埠市·九年级期中）如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数；
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7A和0.3A，电流表A1的示数；
(3)若将S1、S2和S3同时闭合会发生什么现象？
【答案】(1)0.1A，0；(2)0.4A；(3)发生电源短路，电源将被烧坏
【解析】
解：(1)根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联；电流表A1和A2的都测量电路电流，而串联电路处处电流相等，故电流表A1和A2的示数相等，都等于图乙中的示数0.1A；电流表A3处于断路状态，因此示数为0。
(2)当开关S2和S3闭合，S1断开时，L1、L2并联；电流表A1测通过L2的电流，A2测通过L1的电流，A3测干路电流；因为并联电路中，干路电流等于各支路电流之和，所以电流表A1的示数
(3)当S1、S2和S3同时闭合时，电流从电源正极流出，直接从S1、S3回到电源负极，故发生电源短路，电源将被烧坏。
答：(1)电流表A2的示数为0.1A，A3的示数为0；
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7A和0.3A，电流表A1的示数为0.4A；
(3)若将S1、S2和S3同时闭合，会发生电源短路，电源将被烧坏。
考点二串联和并联电路
11．（2021·安徽合肥市·九年级期末）我国某家庭电路的部分电路如图所示，则下列说法中正确的是（ ）
A．开关S1的位置正确B．灯泡L1和L2串联
C．灯泡L1和L2两端电压均是36VD．开关S2只控制灯泡L2
【答案】D
【解析】
A．由图知道，开关S1控制灯泡L1，零线首先过开关S1，然后再入灯泡L1，这样使用时在断开开关S1时，灯泡熄灭，但是没有切断火线，容易发生触电事故，故A错误；
B．两个灯并列连接在一起，所以灯泡L1和L2并联，故B错误；
C．火线和零线之间的电压是220V，两个灯泡并联在火线和零线之间，所以，两个灯两端的电压都是220V，故C错误；
D．由图知道，开关S2在L2的的支路上，即只控制灯泡L2，故D正确。
故选D。
12．（2021·合肥市第四十五中学九年级期末）下列操作能使图中的小灯泡和组成串联电路的是（ ）
A．闭合开关、和B．只闭合开关和
C．只闭合开关和D．只闭合开关
【答案】D
【解析】
A．闭合开关、和，由图可知，此时两个小灯泡被短路，故A不符合题意；
B．只闭合开关和，由图可知，电路有两条路径，两个小灯泡并联在电路中，故B不符合题意；
C．只闭合开关和，由图可知，灯泡被短路，故C不符合题意；
D．只闭合开关，由图可知，电路只有一条路径，小灯泡和串联，故D符合题意。
故选D。
13．（2021·安徽淮北市·九年级期末）在击剑比赛中，当甲方的剑击中乙方的导电服时，相当于闭合开关，乙方的指示灯就会亮；当乙方的剑击中甲方时，相当于闭合开关，甲方的指示灯就会亮；双方同时击中对方时，双方的指示灯都亮。下列四个选项图中符合这种原理的电路是（ ）
A．B．
C．D．
【答案】D
【解析】
当甲方击中乙方时，即闭合开关，乙方的指示灯就会亮，故S甲与串联；当乙方击中甲方时，即闭合开关，甲方的指示灯就会亮，故S乙与串联，双方同时击中对方时，双方的指示灯都亮。由此可知：甲方指示灯与乙方指示灯互不影响，所以两灯并联在电源两端，故选D。
故选D。
14．（2020·安徽省颍上第三中学九年级单元测试）如图所示的四个电路图中，各开关都闭合后，灯泡L1与L2串联的是（ ）
A．B．C．D．
【答案】D
【解析】
AB．开关都闭合后，两灯泡并联，故AB不符合题意；
C．开关都闭合后，灯泡L2被短路，故C不符合题意；
D．开关闭合后，两灯泡串联，故D符合题意。
故选D。
15．（2020·安徽淮北市·九年级月考）小安学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。平时传达室的张师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。小安学了电学知识后为减轻张师傅的工作量，设计了一个电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光。下列电路图中符合要求的是（ ）
A．B．
C．D．
【答案】D
【解析】
A．断开东、西、北门任何一个开关，与其相连的灯泡都不发光，故A不符合题意；
B．东、西、北门都闭合时，三个灯都不发光，断开东、西、北门任何一个开关，灯泡都发光，故B不符合题意；
C．断开东、西、北门任何一个开关，都不影响三个灯泡正常发光，故C不符合题意；
D．当开关全部闭合时，三个灯泡全部被短路，不发光，当东、西、北有一个开关断开，该灯被接通发光，两个开关断开，就是两个灯发光，依此类推，故D符合题意。
故选D。
16．（2021·安徽淮北市·九年级期末）如图所示的是一个既能吹冷风，又能吹热风的电吹风的简化电路，A和B处是电动机或电热丝。将插头插入插座，若要吹出的是冷风，则两只开关的断开和闭合状态分别是_________。
【答案】S1闭合断开
【解析】
如图要工作，开关S1必须闭合，由于需要吹冷风，即电热丝不需要工作，故需要将开关S2断开，即 B为电动机， A为电热丝。
17．（2020·安徽阜阳市·九年级期末）如图所示，在某些接线柱间去掉或接上一些导线，可使3盏小灯泡分别成为串联或并联电路。
(1)成为串联电路最简单的方法是______。
(2)成为并联电路最简单的方法是______（选填“用导线连接EH”或“用导线连接HC”）。
【答案】去掉导线CG用导线连接EH
【解析】
(1)[1]由图知道，要成为串联，应将CG这条线去掉。这样从电源的正极，电流分别经过L3、L2、L1，三盏灯串联。
(2)[2]要成为并联电路，需要使各个灯泡各自形成一条回路，在D和H之间再接一条导线，这样从C到D到H是L3所在的支路；从C到G到H是L1所在的支路；从C到G到F到E到D到H是L2所在的支路，则三盏灯并联。所以，可以D或E和H之间再接一条导线。
18．（2020·安徽亳州市·九年级月考）在图示的电路中，要使两盏灯串联且发光，应该只闭合开关_____。
【答案】S1
【解析】
若两灯串联，则电流的流动方向为：从电源正极流出依次经过两灯泡，最后回到负极，故只有开关闭合时，电流才依次流过两灯泡，两灯串联。
19．（2020·安徽淮北市·九年级月考）如图所示是一个连接错误的实际电路，现在只改接图中a、b、c、d四根导线的一端，就可以使电路中两灯并联，你的做法是______。
【答案】导线a由接线柱B改接到A，或导线d由接线柱D改接到C
【解析】
由图可知闭合开关后电流经导线acd直接流回电源负极，电路为短路状态。此时只需将导线a由接线柱B改接到A，或导线d由接线柱D改接到C就可以使电路中两灯并联。
20．（2020·安徽芜湖市·九年级期中）请你用笔画线代替导线连接图中的电路，使两灯串联，电流表测量电路中的电流，电压表测L1两端的电压。
【答案】
【解析】
两灯串联，电流表可选用小量程串联在电路中，电源电压为3V，故电压表选用小量程与L1并联，如下所示
。
考点三串并联电路电流的规律
21．（2021·合肥市第四十五中学九年级期末）如图所示电路，探究并联电路中电流的关系。与是两个不同规格的小灯泡，闭合开关后，用电流表测得通过、、、四处电流的大小分别为、、、。则电流大小关系正确的是（ ）
A．B．C．D．
【答案】D
【解析】
根据电路图可知，两灯并联，Ia、Id为干路电流，Ib、Ic是两条支路的电流；
AB．根据干路电流等于各支路电流之和可得：Ia＝Ib+Ic；故AB错误；
C．由于两个小灯泡是不同的规格，根据并联电路各支路两端的电压相等和欧姆定律可得：Ib≠Ic；故C错误；
D．由于a、d点都在干路上，则：Ia＝Id，故D正确。
故选D。
22．（2021·安徽淮北市·九年级期末）小明连接了如图所示的电路，下列对电路的分析错误的是（ ）
A．与并联B．电流表测量的是的电流
C．电流表测量的是电路的总电流D．电压表V只能测出的电压
【答案】D
【解析】
A．如图将电压表去掉，电流表当导线，有两条支路，且各个支路一个灯泡，故两灯泡并联，故A选项正确， A选项不符合题意；
B．电流表在灯泡的支路上，故测的是的电流，故B选项正确，故B选项不符合题意；
C．电流表在灯泡的干路上，电流表测量的是电路的总电流，故C选项正确，C选项不符合题意；
D．并联电路中，各支路两端的电压相等，故D选项错误，故D选项符合题意。
故选D。
23．（2021·安徽合肥市·九年级期末）如图所示电路中，已知电源电压保持不变，电阻，闭合开关S，电流表的示数为0.5A。求：
(1)通过电阻的电流。
(2)电压表的示数。
(3)与阻值之和。
【答案】(1) 0.5A；(2) 8V；(3) 16Ω
【解析】
(1)由图可知，三电阻串联，所以通过R3电流为0.5A。
(2)由图可知，电压表测量电阻R1、R2两端的总电压，R3两端电压为
所以电压表示数为
(3) R1、R2阻值之和为
答：(1)通过电阻电流为0.5A；
(2)电压表的示数8V；
(3) R1、R2阻值之和为16Ω。
24．（2021·安徽阜阳市·九年级期末）在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则流过R1的电流是_____A。
【答案】0.96
【解析】
由电路图可知，两电阻并联，电流表A1测干路电流，A测R2支路的电流；因为并联电路干路电流大于各支路电流，且两指针的位置相同，所以A1的量程为大量程，即0-3A量程，分度值为0.1A，由图乙知，干路电流I=1.2A；A的量程为小量程，即为0-0.6A量程，分度值为0.02A，示数为0.24A；因此通过R2支路的电流I2=0.24A；由并联电路的电流特点可知，通过R1的电流
I1=I-I2=1.2A-0.24A=0.96A
25．（2020·安徽淮北市·九年级月考）在如图所示的电路中，当开关和闭合、开关断开时，电流表和的示数分别为和，电流表的示数为______A。
【答案】3
【解析】
当开关和闭合、开关断开时，灯L1和L2并联，电流表A3测干路电流电流表A1测L1电流，电流表A2测L2的电流，故A1示数为
26．（2020·合肥市第四十五中学九年级月考）两只定值电阻，甲标有“10Ω1A”，乙标有“15Ω0.6A”，把它们串联在同一电路中，电路两端允许加的最大电压为______V；把它们并联在同一电路中，干路中允许通过的最大电流______A。
【答案】15 1.5
【解析】
[1]两电阻串联，则总电阻为
甲允许通过的最大电流为1A，乙允许通过的最大电流为0.6A，则串联电路允许通过的最大电流为0.6A。所以最大电压为
[2]甲电阻两端的最大电压为
乙电阻两端的最大电压为
所以两电阻并联，电源电压最大为9V，此时
27．（2020·安徽安庆市·九年级期末）在图中，V表示数为4.5V，A1、A2两表示数分别为1.2A、0.9A，则电源电压是______V，通过L1、L2的电流分别为______A和______A。
【答案】
【解析】
[1]由图可知，两灯并联，电压表测量电源电压，所以电源电压为4.5V。
[2]电流表A2测L1的电流，所以通过L1的电流为0.9A。
[3]由于并联电路干路电流等于各支路电流之和，因此通过L2的电流为
28．（2020·安徽亳州市·九年级月考）在如图所示的电路中，闭合开关 S 后，两个相同的灯泡都能正常发光，电流表 A1、A2的示数之比为______。
【答案】
【解析】
由电路图知，开关闭合时，两灯并联，电流表测干路的电流，电流表测通过的电流，因两个灯泡的规格相同，则通过两灯的电流相同，则
根据并联电路电流的特点知
则A1、A2的示数之比为
29．（2020·安徽芜湖市·九年级期中）在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图乙所示，则通过灯L1的电流为_____A．
【答案】1.2
【解析】
由图甲可知，两灯并联，两电流表A1和A2分别测量的是干路和支路电流，由于干路电流大于支路电流，A1测量干路电流，故A1选用的是大量程，由乙图可知干路电流为
I＝1.5A
A2测量通过灯泡L2的电流，故A2选择的是小量程，所以L2的电流为
I2＝0.3A
由并联电路电流的规律I＝I1+I2可得，通过灯L1的电流
I1＝I﹣I2＝1.5A﹣0.3A＝1.2A
30．（2020·安徽芜湖市·九年级期中）小明设计的“探究串联电路电流特点”的实验电路图如图所示。
(1)按电路图连接电路后，小明在检查电路的过程中发现电流表示数如图所示，接下来小明应该_____；
(2)上表是某同学实验中的一组数据，则上述表格所记录的数据中，明显错误的数据是_____。
【答案】将电流表调零0.25
【分析】
(1)电流表使用前先调零；
(2)根据串联电路电流处处相等分析解答。
【解析】
(1)[2]按电路图连接电路后，闭合开关前，电流表示数如图所示，即电流表的指针没有指在零刻度线上，接下来小明应该将电流表调零。
(2)[2]因为串联电路电流处处相等，所以0.25A与其他两个数，数值不同，所以明显错误的数据是0.25。
电流表的位置
A
B
C
电流表示数I/A
0.3
0.25
0.3
