2021年中考物理一轮专项复习《电流和电路电压电阻》课时训练(含答案)

这是一份2021年中考物理一轮专项复习《电流和电路电压电阻》课时训练(含答案)，共7页。试卷主要包含了单选题，填空题，实验题，计算题等内容，欢迎下载使用。

一、单选题

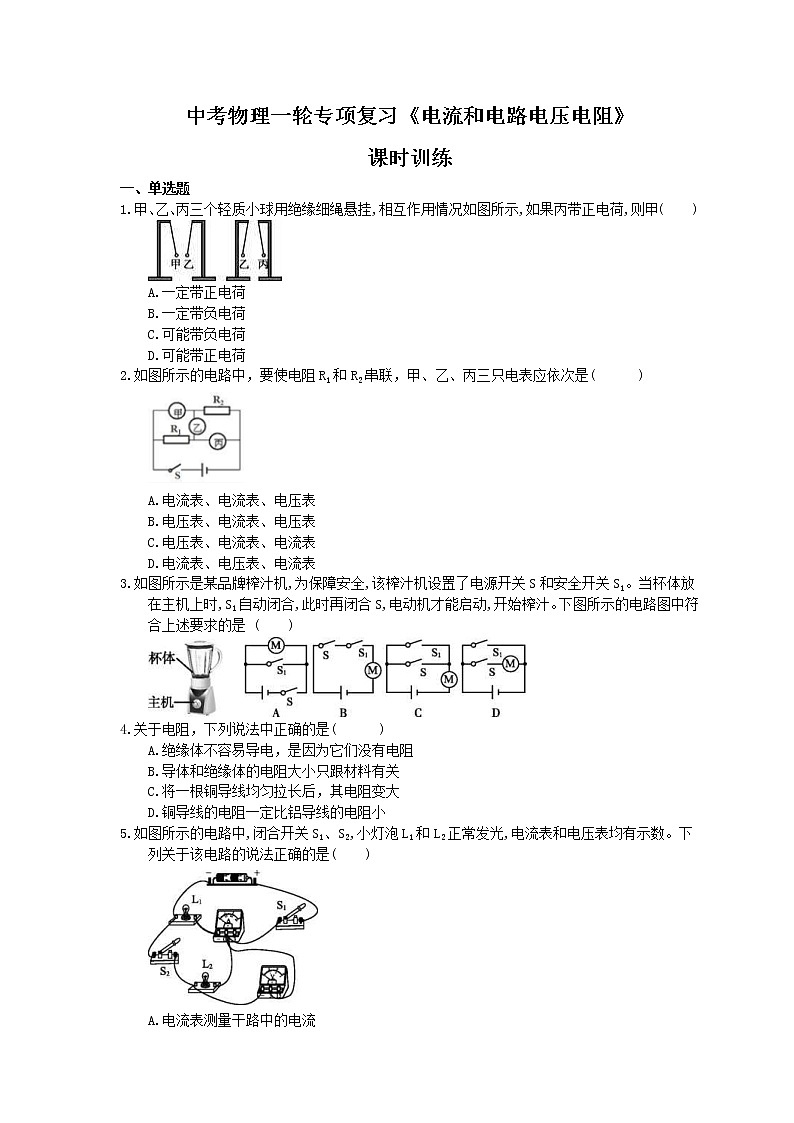

LISTNUM OutlineDefault \l 3 甲、乙、丙三个轻质小球用绝缘细绳悬挂,相互作用情况如图所示,如果丙带正电荷,则甲( )
A.一定带正电荷
B.一定带负电荷
C.可能带负电荷
D.可能带正电荷
LISTNUM OutlineDefault \l 3 如图所示的电路中，要使电阻R1和R2串联，甲、乙、丙三只电表应依次是( )

A.电流表、电流表、电压表
B.电压表、电流表、电压表
C.电压表、电流表、电流表
D.电流表、电压表、电流表
LISTNUM OutlineDefault \l 3 如图所示是某品牌榨汁机,为保障安全,该榨汁机设置了电源开关S和安全开关S1。当杯体放在主机上时,S1自动闭合,此时再闭合S,电动机才能启动,开始榨汁。下图所示的电路图中符合上述要求的是 ( )

LISTNUM OutlineDefault \l 3 关于电阻，下列说法中正确的是( )
A.绝缘体不容易导电，是因为它们没有电阻
B.导体和绝缘体的电阻大小只跟材料有关
C.将一根铜导线均匀拉长后，其电阻变大
D.铜导线的电阻一定比铝导线的电阻小
LISTNUM OutlineDefault \l 3 如图所示的电路中,闭合开关S1、S2,小灯泡L1和L2正常发光,电流表和电压表均有示数。下列关于该电路的说法正确的是( )
A.电流表测量干路中的电流
B.电压表不能测量L1两端的电压
C.取下L1时,L2正常发光
D.只断开开关S2时,电压表有示数

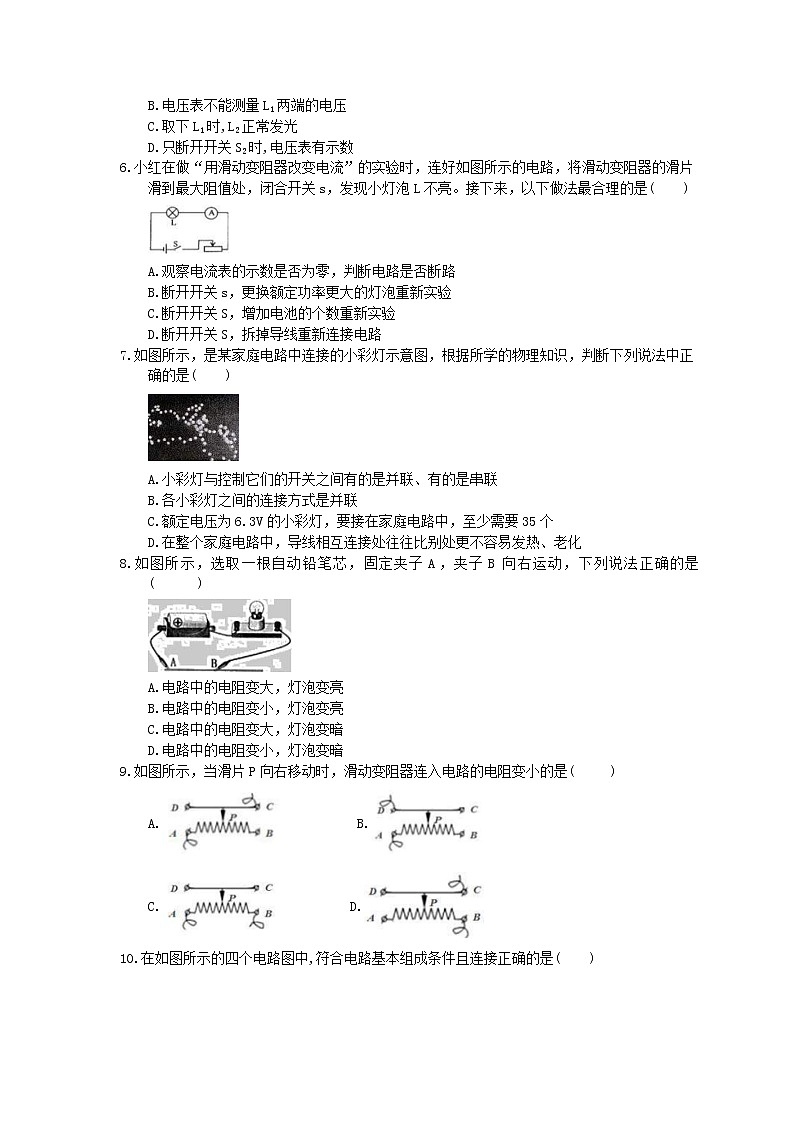

LISTNUM OutlineDefault \l 3 小红在做“用滑动变阻器改变电流”的实验时，连好如图所示的电路，将滑动变阻器的滑片滑到最大阻值处，闭合开关s，发现小灯泡L不亮。接下来，以下做法最合理的是( )
A.观察电流表的示数是否为零，判断电路是否断路
B.断开开关s，更换额定功率更大的灯泡重新实验
C.断开开关S，增加电池的个数重新实验
D.断开开关S，拆掉导线重新连接电路
LISTNUM OutlineDefault \l 3 如图所示，是某家庭电路中连接的小彩灯示意图，根据所学的物理知识，判断下列说法中正确的是( )
A.小彩灯与控制它们的开关之间有的是并联、有的是串联
B.各小彩灯之间的连接方式是并联
C.额定电压为6.3V的小彩灯，要接在家庭电路中，至少需要35个
D.在整个家庭电路中，导线相互连接处往往比别处更不容易发热、老化
LISTNUM OutlineDefault \l 3 如图所示，选取一根自动铅笔芯，固定夹子A，夹子B向右运动，下列说法正确的是( )

A.电路中的电阻变大，灯泡变亮
B.电路中的电阻变小，灯泡变亮
C.电路中的电阻变大，灯泡变暗
D.电路中的电阻变小，灯泡变暗
LISTNUM OutlineDefault \l 3 如图所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是( )
A. B.
C. D.
LISTNUM OutlineDefault \l 3 在如图所示的四个电路图中,符合电路基本组成条件且连接正确的是( )

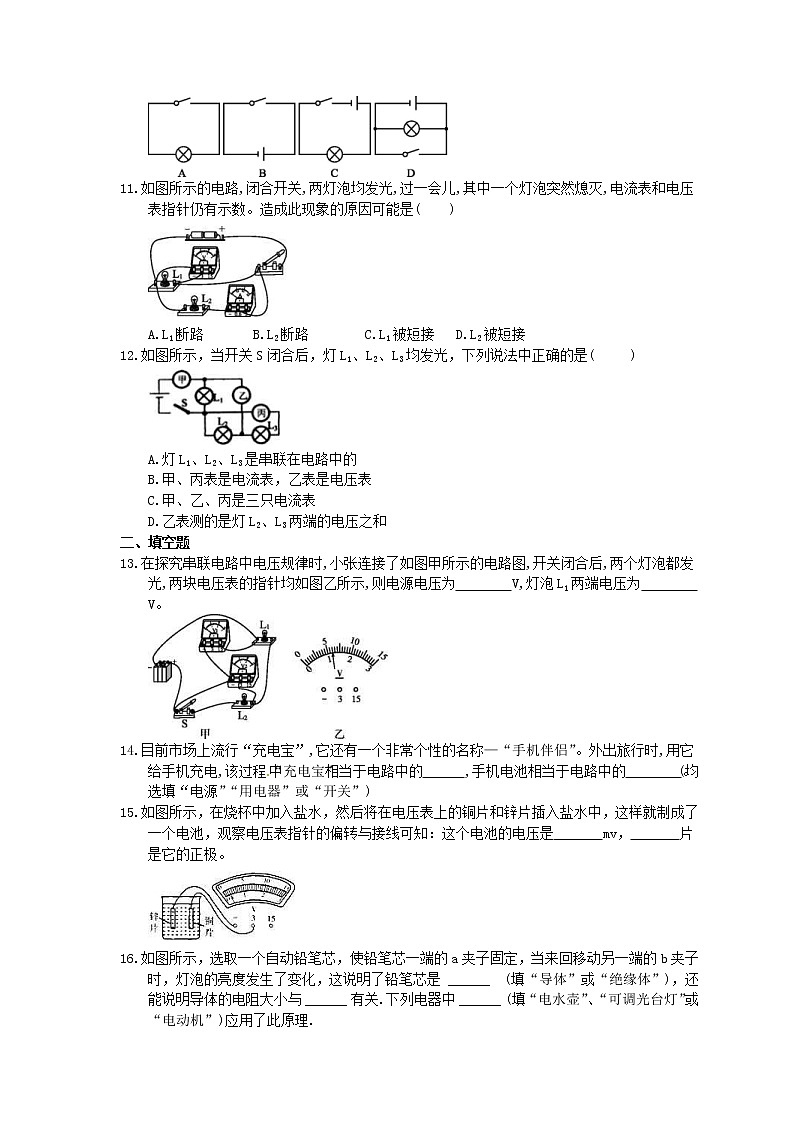

LISTNUM OutlineDefault \l 3 如图所示的电路,闭合开关,两灯泡均发光,过一会儿,其中一个灯泡突然熄灭,电流表和电压表指针仍有示数。造成此现象的原因可能是( )
A.L1断路 B.L2断路 C.L1被短接 D.L2被短接
LISTNUM OutlineDefault \l 3 如图所示，当开关S闭合后，灯L1、L2、L3均发光，下列说法中正确的是( )

A.灯L1、L2、L3是串联在电路中的
B.甲、丙表是电流表，乙表是电压表
C.甲、乙、丙是三只电流表
D.乙表测的是灯L2、L3两端的电压之和
二、填空题
LISTNUM OutlineDefault \l 3 在探究串联电路中电压规律时,小张连接了如图甲所示的电路图,开关闭合后,两个灯泡都发光,两块电压表的指针均如图乙所示,则电源电压为 V,灯泡L1两端电压为 V。
LISTNUM OutlineDefault \l 3 目前市场上流行“充电宝”,它还有一个非常个性的名称—“手机伴侣”。外出旅行时,用它给手机充电,该过程中“充电宝”相当于电路中的 ,手机电池相当于电路中的 。(均选填“电源”“用电器”或“开关”)
LISTNUM OutlineDefault \l 3 如图所示，在烧杯中加入盐水，然后将在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池，观察电压表指针的偏转与接线可知：这个电池的电压是 mv， 片是它的正极。
LISTNUM OutlineDefault \l 3 如图所示，选取一个自动铅笔芯，使铅笔芯一端的a夹子固定，当来回移动另一端的b夹子时，灯泡的亮度发生了变化，这说明了铅笔芯是 ______ (填“导体”或“绝缘体”)，还能说明导体的电阻大小与 ______ 有关.下列电器中 ______ (填“电水壶”、“可调光台灯”或“电动机”)应用了此原理.

LISTNUM OutlineDefault \l 3 如图所示的电路,当开关S闭合后,若电阻R1、R2并联且能正常工作,则甲表是 (选填“电流”或“电压”)表,乙表测的是 的 (选填“电流”或“电压”)。
LISTNUM OutlineDefault \l 3 如图所示,电源电压为5 V,R1=5 Ω,R2=10 Ω,当闭合开关后,两电表有示数且保持稳定,则甲电表的示数为 ,乙电表的示数为 。
三、实验题
LISTNUM OutlineDefault \l 3 某小组同学通过实验研究导体电阻的大小与哪些因素有关，如图所示，他们在常温下将横截面积、长度不同的各种电阻丝接入电路的AB两点间，同时用电流表和电压表测量电流、电压，计算出相应的电阻值，将数据记录在表一、表二中.

表一：铜丝

表二：康铜丝

(1)分析比较实验序号1与4、或2与6、或7与8可得出的初步结论是：常温下，导体的材料、长度相同，导体的横截面积越大，电阻______.
(2)分析比较实验序号1与8、或4与7、或5与9可得出的初步结论是：常温下，______.
(3)分析比较实验序号1与2与3的相关数据可得出的初步结论是：常温下，______.
四、计算题
LISTNUM OutlineDefault \l 3 如图所示，电源电压为12V且保持不变，电压表V1的示数为7V，电压表V2的示数为9V，灯L1、L2、L3两端的电压U1、U2、U3分别是多少？




LISTNUM OutlineDefault \l 3 \s 0 参考答案
LISTNUM OutlineDefault \l 3 答案为：C；
解析：轻质小球丙带正电荷,从图中可以知道:丙和乙相互排斥,所以轻质小球乙一定带正电荷;轻质小球甲和乙相互吸引,甲可能不带电,也可能带负电荷,故C正确,A、B、D错误。
LISTNUM OutlineDefault \l 3 答案为：B
解析：电流表在电路中相当于导线，电压表相当于开路，所以电流表不能和用电器并联，电压表不能和用电器串联.因此甲、丙只能为电压表，乙必须填入电流表，这样组成的是串联电路.
LISTNUM OutlineDefault \l 3 答案为：B
LISTNUM OutlineDefault \l 3 答案为：C
解析：A、绝缘体不容易导电，是因为它们的电阻很大，故A错误；
B、决定导体电阻大小的因素有长度、材料和横截面积，故B错误；
C、因为材料不变时，横截面积越小、长度越长的电阻越大，故C正确；
D、因为电阻的大小除了与材料有关外，还和长度及横截面积有关，故D错误.
LISTNUM OutlineDefault \l 3 答案为：C；
[解析] 分析电路图可知,灯泡L1和L2并联连接,开关S1控制整个电路,开关S2控制灯泡L2,电流表与灯泡L1串联,测量L1所在支路的电流,电压表测灯泡L2两端的电压,同时也是灯泡L1两端电压,等于电源电压,故A、B错误。因为灯泡L1、L2并联,所以取下L1时,并不会影响L2所在支路,L2仍正常发光,故C正确。断开开关S2时,电压表的负极无法回到电源负极,电压表无示数,故D错误。
LISTNUM OutlineDefault \l 3 答案为：A；
LISTNUM OutlineDefault \l 3 答案为：C；
LISTNUM OutlineDefault \l 3 答案为：C
解析：由图示电路图可知，灯泡与铅笔芯串联，当夹子B向右移动时，铅笔芯长度增大，接入电路的阻值变大，灯泡变暗.
LISTNUM OutlineDefault \l 3 答案为：D
解析：A、图中接A、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入电路的电阻变大，故A不符合题意.
B、图中接A、D接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变大，连入电路的电阻变大，故B不符合题意.
C、图中接A、B接线柱；故当滑片向右移动时，连入电路的电阻丝的长度不变，连入电路的电阻不变，故C不符合题意.
D、图中接B、C接线柱；故当滑片向右移动时，连入电路的电阻丝的长度变小，连入电路的电阻变小，故D符合题意.
LISTNUM OutlineDefault \l 3 答案为：C
LISTNUM OutlineDefault \l 3 答案为：A；
[解析] 由电路图可知,L1与L2并联,电压表测L1两端电压,即电源电压,电流表测L2支路电流。电流表和电压表指针均有示数,说明电路是通路,若L2断路,则电流表无示数,若L1短路,则电路短路,两灯均不亮,且两表均无示数,若L2短路,则电路短路,两灯均不亮,电压表无示数,电流表示数很大,若L1断路,则符合题意,故选A。
LISTNUM OutlineDefault \l 3 答案为：C
解析：因为甲表与电源串联，因此甲为电流表，如果三个灯泡串联，闭合开关后，电流从甲表和灯泡L1直接回到电源负极，因此电路不可能为串联电路，那么三个灯泡一定为并联连接，因此只有当甲、乙和丙都为电流表时，三个灯泡并联.
LISTNUM OutlineDefault \l 3 答案为：6 4.8
LISTNUM OutlineDefault \l 3 答案为：电源 用电器
LISTNUM OutlineDefault \l 3 答案为：300铜
LISTNUM OutlineDefault \l 3 答案为：导体；长度；可调光台灯.
解析：(1)因为铅笔芯接入电路中灯泡发光，说明铅笔芯能够导电，所以这个实验说明铅笔芯是导体；
(2)当导线b的一端在铅笔芯上左右移动时，改变了铅笔芯接入电路的长度，从而改变了铅笔芯接入电路的电阻，改变了电流，改变了灯泡亮度，所以这个实验说明导体的电阻与导体长度有关，根据改变连入电路中电阻线的长度可以改变电阻，制成了滑动变阻器.“可调光台灯”就是应用了此原理来改变光的强度的.
LISTNUM OutlineDefault \l 3 答案为：电压 R2 电流
LISTNUM OutlineDefault \l 3 答案为：1 A 5 V
解析：由于电压表内阻很大,在电路中可看作断路;电流表内阻很小,在电路中可看作一根导线;若两电阻串联,根据电流的流向可知,乙电表应为电流表,甲电表应为电压表,闭合开关后,R1被短路,电流表无示数,不符合题意;则两电阻只能是并联,乙电表只能为电压表,乙电表测电源电压,示数为5 V;甲电表只能为电流表,测通过R1的电流,根据并联电路电压的规律和欧姆定律得,甲电流表的示数I=1 A。
LISTNUM OutlineDefault \l 3 答案为：(1)越小；(2)导体的横截面积、长度相同，材料不同，电阻不同，且铜丝的电阻比康铜丝的小；(3)导体的材料和横截面积相同时，导体的电阻与长度成正比.
解析：影响电阻大小的因素是材料、长度、横截面积，根据控制变量法，要研究其中一个因素与电阻的关系，就必控制其他两个相同，分析表一、表二数据结合控制变量法得到答案.
①从表中数据可知，1与4、或2与6或7与8的材料相同，长度相同，横截面积不同，电阻不同，故而得到结论：常温下，导体的材料、长度相同，导体的横截面积越大，电阻越小；
②根据实验序号1与8或4与7或5与9可知，这几组导线的横截面积和长度相同，材料不同，电阻不同.可以得出的结论是：常温下，导体的横截面积、长度相同，材料不同，电阻不同，且铜丝的电阻比康铜丝的小；
③根据实验序号1与2与3可知，1与2横截面积、材料相同，2是1长度的2倍，2的电阻是1的2倍，2与3横截面积、材料、长度相同，电阻相同，可得出的结论是：常温下导体的材料和横截面积相同时，导体的电阻与长度成正比.
LISTNUM OutlineDefault \l 3 答案为：解：
由图可知，L1、L2、L3串联，电压表V1测L1和L2两端电压，V2测L2和L3两端电压.
则：U1+U2+U3=12V、U1+U2=7V、U2+U3=9V
解得：U1=3VU2=4VU3=5V.
答：三只灯泡L1、L2、L3两端的电压分别为U1为3V，U2为4V，U3为5V.
解析：由电路图可知，三灯泡串联，V1测L1、L2两端的电压，V2测L2、L3两端的电压；
先根据串联电路的电压特点求出L1和L2的电压，再进一步求出L3两端的电压.
