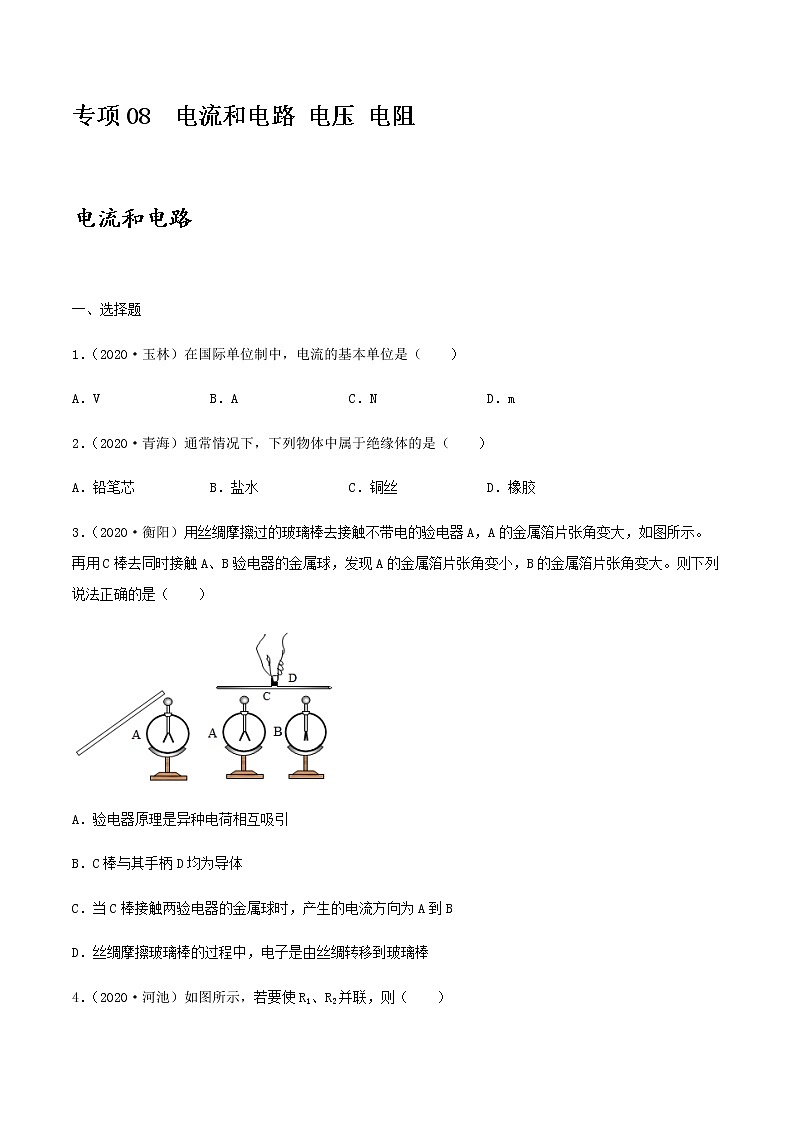

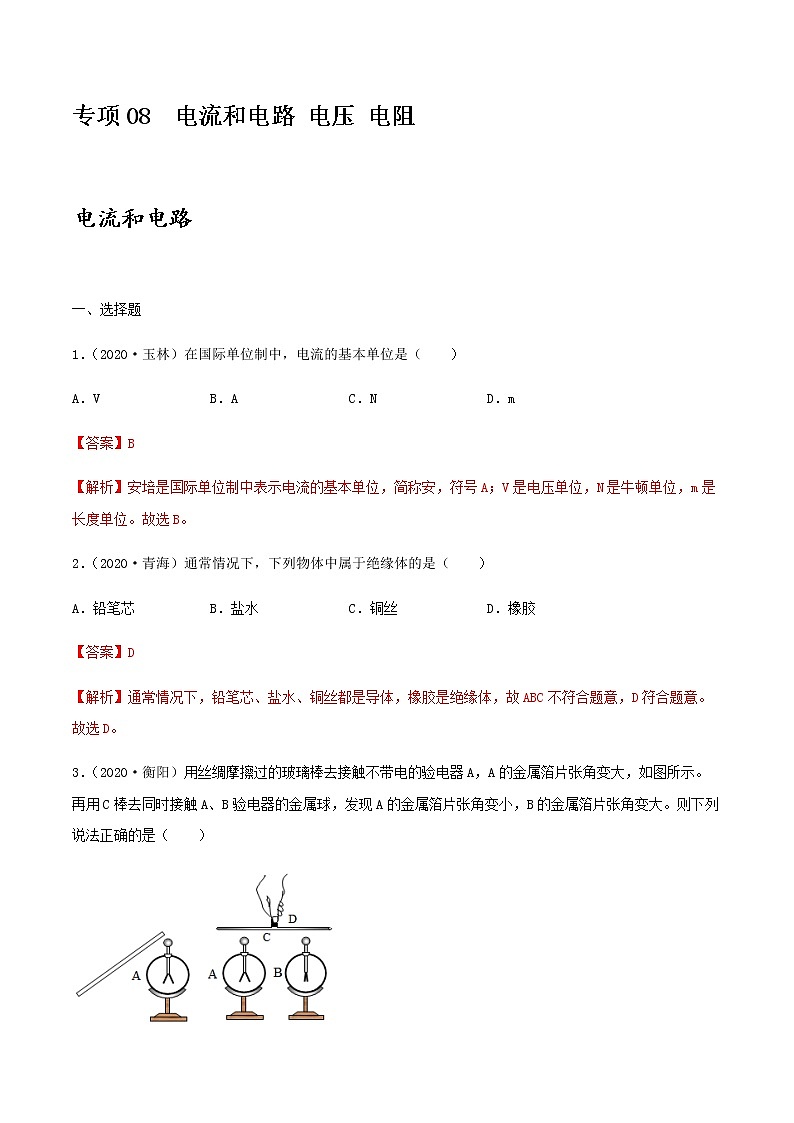

    专项08  电流和电路 电压 电阻



    电流和电路



    一、选择

    1.(2020·玉林)在国际单位制中,电流的基本单位是(  )

    AV BA CN Dm

    2.(2020·青海)通常情况下,下列物体中属于绝缘体的是(  )

    A.铅笔芯 B.盐水 C.铜丝 D.橡胶

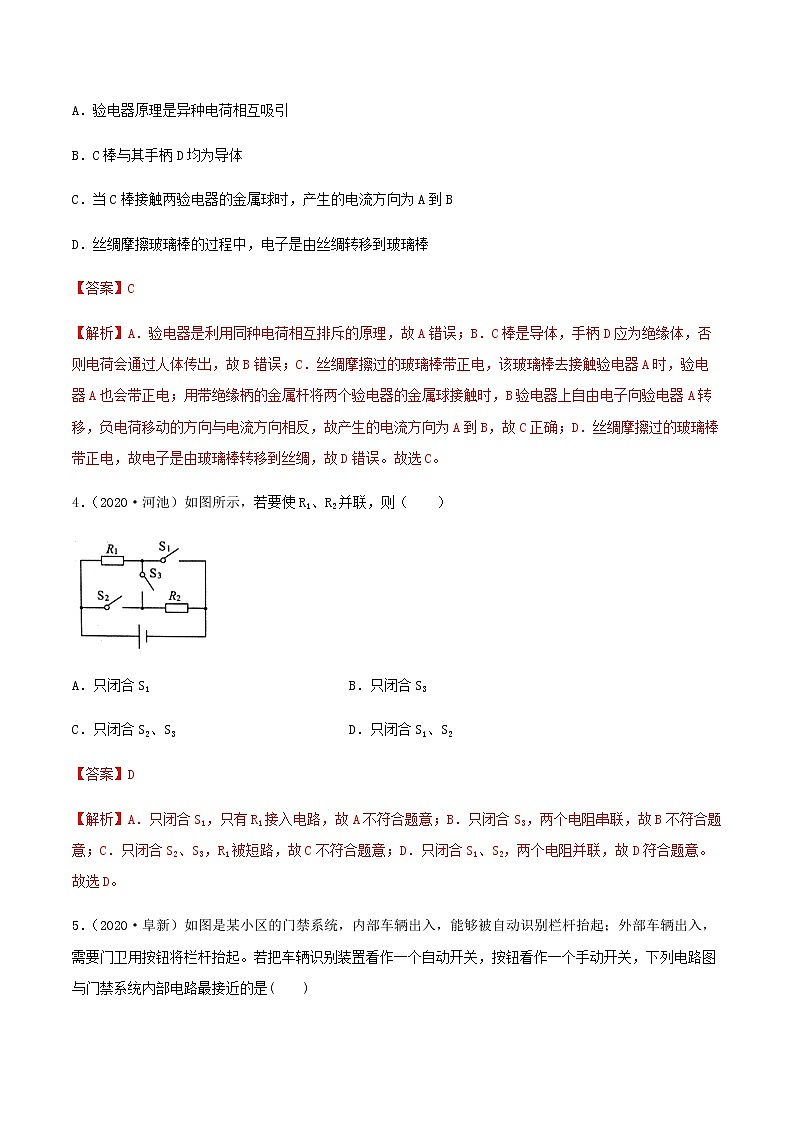

    3.(2020·衡阳)用丝绸摩擦过的玻璃棒去接触不带电的验电器AA的金属箔片张角变大,如图所示。再用C棒去同时接触AB验电器的金属球,发现A的金属箔片张角变小,B的金属箔片张角变大。则下列说法正确的是(  )

    A.验电器原理是异种电荷相互吸引

    BC棒与其手柄D均为导体

    C.当C棒接触两验电器的金属球时,产生的电流方向为AB

    D.丝绸摩擦玻璃棒的过程中,电子是由丝绸转移到玻璃棒

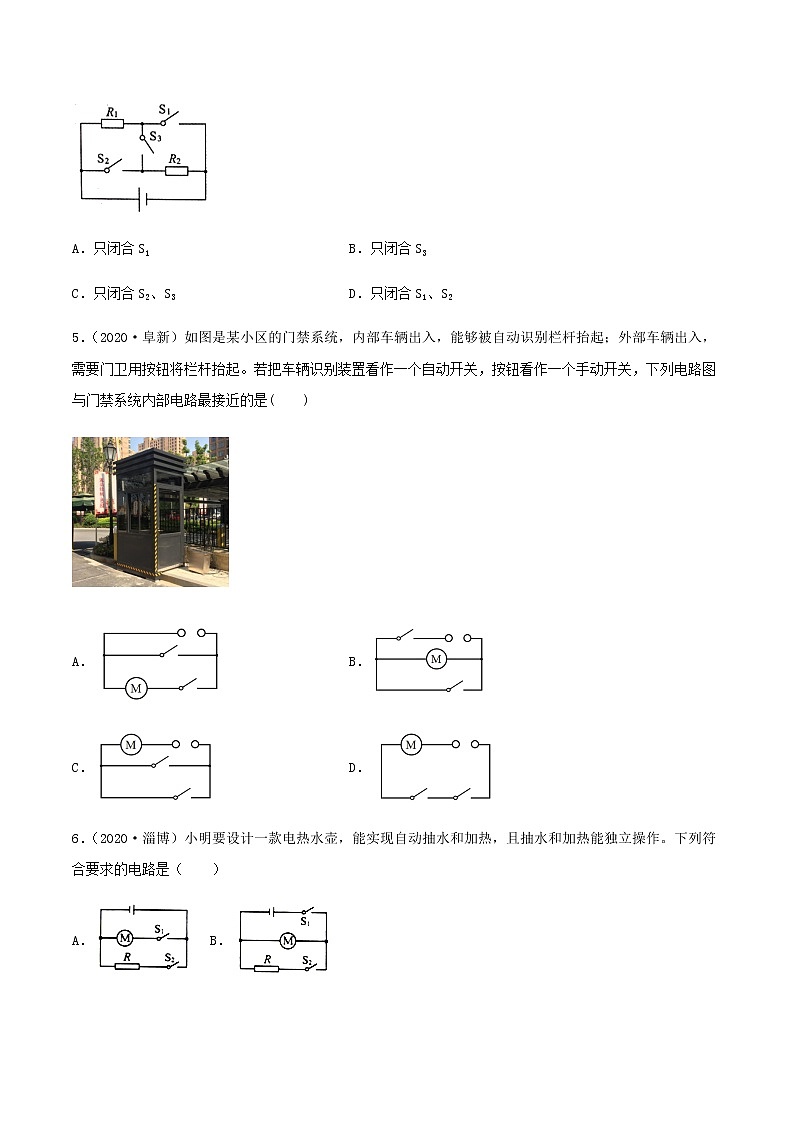

    4.(2020·河池)如图所示,若要使R1R2并联,则(  )

    A.只闭合S1 B.只闭合S3

    C.只闭合S2S3 D.只闭合S1S2

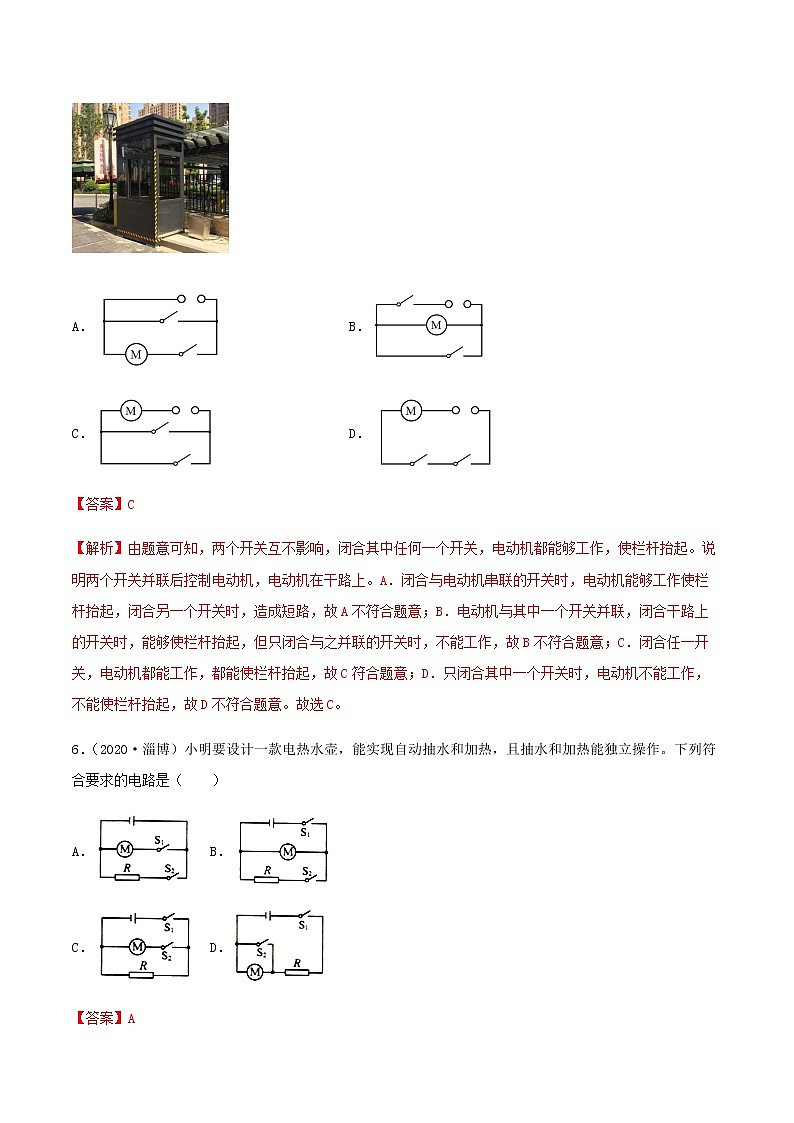

    5.(2020·阜新)如图是某小区的门禁系统,内部车辆出入,能够被自动识别栏杆抬起;外部车辆出入, 需要门卫用按钮将栏杆抬起。若把车辆识别装置看作一个自动开关,按钮看作一个手动开关,下列电路图与门禁系统内部电路最接近的是(  )

    A B

    C D

    6.(2020·淄博)小明要设计一款电热水壶,能实现自动抽水和加热,且抽水和加热能独立操作。下列符合要求的电路是(  )

    A B

    C D

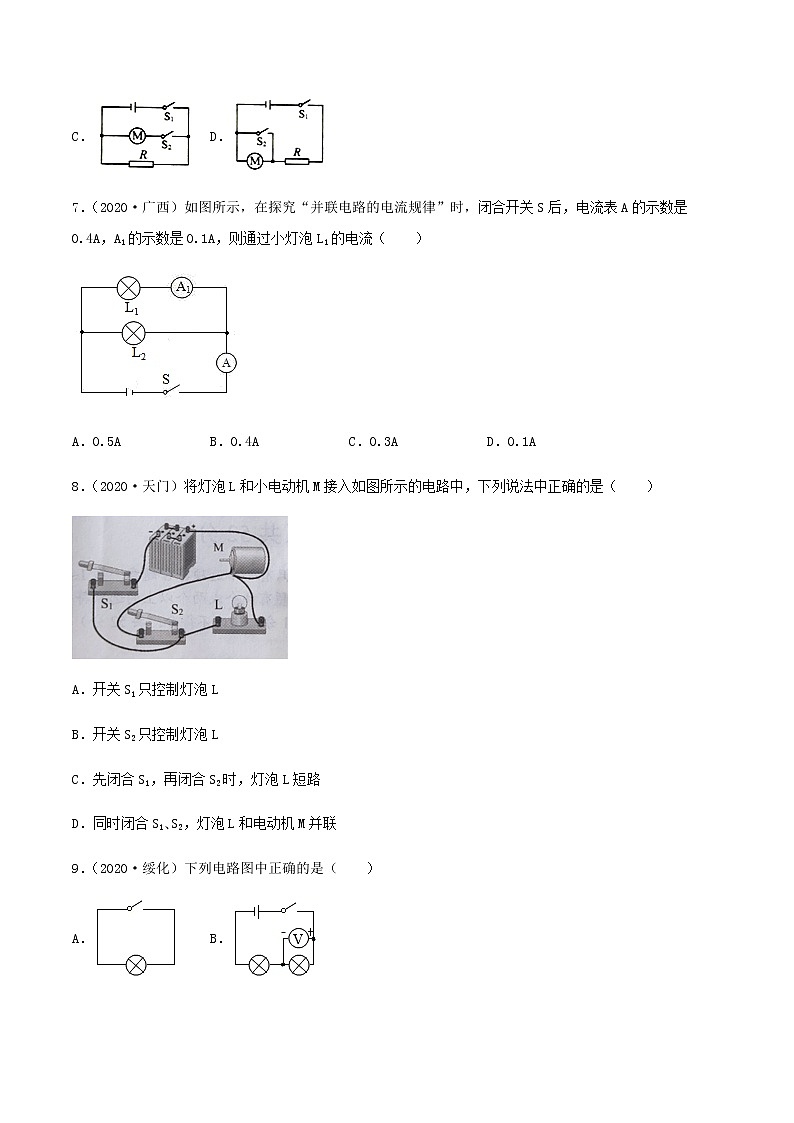

    7.(2020·广西)如图所示,在探究“并联电路的电流规律”时,闭合开关S后,电流表A的示数是0.4AA1的示数是0.1A,则通过小灯泡L1的电流(  )

    A0.5A B0.4A C0.3A D0.1A

    8.(2020·天门)将灯泡L和小电动机M接入如图所示的电路中,下列说法中正确的是(  )

    A.开关S1只控制灯泡L

    B.开关S2只控制灯泡L

    C.先闭合S1,再闭合S2时,灯泡L短路

    D.同时闭合S1S2,灯泡L和电动机M并联

    9.(2020·绥化)下列电路图中正确的是(  )

    A B

    C D

    10.(2020·百色)三个轻质泡沫小球甲、乙、丙之间相互作用时的情景如图所示,已知甲球带正电荷,下列判断正确的是(  )

    A.乙、丙两球一定带同种电荷

    B.乙、丙两球一定带异种电荷

    C.丙球可能带负电

    D.丙球可能带正电

    11.(2020·烟台)如图所示,用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b后,验电器的两片金属箔张开,则下列说法正确的是(  )

    A.用丝绸摩擦过的玻璃棒带负电荷

    B.丝绸与玻璃棒a摩擦过程中创造出了新电荷

    Cab接触时,a上的一些电子转移到b上,瞬时电流方向ba

    D.验电器的两片金属箔张开时,金属箔都带正电荷

    12.(2020·大连)下列电路图中,电流表能直接测量灯L1电流的是(

    A B

    C D

    13.(2020·德州)下列图中,是电冰箱内的照明灯,M是压缩机,能正确表示电冰箱简化电路图的是(  )

    A B C D

    14.(2020·海南)如图所示电路,探究并联电路中电流的关系。L1L2是两个不同规格的小灯泡,闭合开关后,通过abcd四处电流的大小关系正确的是(  )

    A B C D

    15.(2020·长沙)干燥的天气里,用塑料梳子梳头,头发会随着梳子飘起来,而且会变得蓬松,下列说法正确的是(  )

    A.塑料是导体

    B.梳子梳头后,梳子带电而头发不带电

    C.梳子与头发摩擦的过程中创造了电荷

    D.梳头发变得蓬松是因为带上同种电荷而互相排斥

    16.(2020·毕节)汽车安全带未系提示器是由压力传感器和开关设计而成。当乘客坐上去,满足设置的压力条件时,座椅下的开关S1闭合,若未系安全带(安全带控制开关S2断开)则语音提示:“请系好安全带”,系上安全带后,安全带控制开关S2闭合,语音提示器不工作。下图中R是限流电阻,能够满足要求的是(  )

    A B

    C D

    17.(2020·青岛)多选“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是(  )

    A.用导线连接ce,电流表只能测量通过灯泡L1的电流

    B.用导线连接de,电流表只能测量通过灯泡L2的电流

    C.用两根导线分别连接adce,电流表只能测量通过灯泡L1的电流

    D.用两根导线分别连接bdce,电流表只能测量通过灯泡L2的电流

    18.(2020·株洲)多选以下电路中,可以正确测出灯L1电流大小的电路是(  )

    A B

    C D

    二、非选择题

    19.(2020·北京)如图所示,手持用丝绸摩擦过的玻璃棒,靠近吊起的用毛皮摩擦过的橡胶棒的一端,发现橡胶棒的这端被吸引过来,这是由于______




    20.(2020·营口)用塑料梳子梳理干燥的头发后,梳子能够吸起碎纸屑,这是因为带电体能______;若塑料的原子核束缚电子的本领强于头发,用该梳子接触不带电的验电器金属球,两金属箔片由于带上同种电荷互相______而张开;接触的瞬间,电流方向______(选填序号即可:①“从梳子到金属球”或②“从金属球到梳子”)。

    21.(2020·黄冈)如图所示为某科技馆里“有趣的静电小球”装置。在底面为浅凹面的圆盘中心有一半球体金属电极M,圆盘边缘为圆环形电极N。断电时,不带电的小球静止在M周围,通电时MN分别带上正、负电荷。此时,小球因与M接触而带上_____电,由于M的排斥力和N_____,小球从中心向边缘运动,当接触到圆盘边缘电极N时由于_____的转移而带上负电,在重力和电荷之间力的作用下,小球又回到圆盘中心。若干个小球如此往复运动,使形成了有趣的静电现象。




    电压 电阻



    一、选择

    1.(2020·牡丹江)为了纪念在物理学中作出杰出贡献的物理学家,有时会用他们的名字作为物理量的单位。如图中的四位物理学家,用于命名电阻单位的是(  )

    A牛顿    B焦耳

    C帕斯卡  D欧姆

    2.(2020·烟台)如图所示,当开关S闭合时,小灯泡L不亮,小明同学利用电压表进行电路故障检测,测量结果如表所示。假设导线连接良好,电路只有一处故障。则电路中的故障是(  )

    测试点

    ab

    bc

    cd

    电压表示数

    有示数

    有示数

    无示数

    A.开关S断路 B.小灯泡L断路 C.滑动变阻器R短路 D.滑动变阻器R断路

    3.(2020·青海)如图所示,电源电压保持不变,关于电路的工作情况,下列说法中正确的是(  )

    A.同时闭合两个开关,通过两只灯泡的电流一定相同

    B.若电压表和电流表的位置对调,闭合S1S2后,则两表都被烧坏

    C.若先闭合S1,再闭合S2,电压表示数不变,电流表的示数变大

    D.若灯L1被短路,闭合S1S2后,灯L1不亮,灯L2亮,电流表损坏

    4.(2020·西藏)如图所示电路中,闭合开关后,发现电流表有示数,电压表无示数,则故障原因可能是(  )

    A.小灯泡短路 B.小灯泡断路

    C.滑动变阻器短路 D.滑动变阻器断路

    5.(2020·凉山)如图所示电路,开关闭合后由于电路中有一处发生故障,导致电压表示数变为零,则关于电路故障,以下判断正确的是(  )

    A.一定是灯泡L1断路 B.一定是灯泡L2断路

    C.可能是灯泡L1短路 D.可能是灯泡L2短路

    6.(2020·深圳)在物理实验操作考核中,小明把两灯串联,闭合开关后,发现L1亮,L2不亮。为了找出原因,他把电压表并联在L2两端,如图所示,发现电压表示数为0,则原因可能是(  )

    AL1 断路 BL1短路 CL2 断路 DL2 短路

    7.(2020·荆门)如图所示,ABBC是由不同材料制成的长度相同、横截面积不同的两段导体,将它们串联后接入电路中,下列说法正确的是(

    AAB段电阻大,电流小

    BBC段电阻小,电流小

    CAB段电阻一定大,电流与BC段相等

    DBC段电阻可能大,电流与AB段相等

    8.(2020·常德)如图所示是小刚同学测量小灯泡电功率的电路图,当闭合开关时,发现灯L不亮,电压表有明显示数,电流表示数为零,若故障只出现在变阻器R和灯L中的一处,则下列判断正确的是(  )

    A.变阻器R短路 B.变阻器R断路 C.灯L短路 D.灯L断路

    9.(2020·成都)工作和生活中,手机已成为人们常用的工具。华为智能手机的电池电压最接近(  )

    A4V B110V C220V D380V

    10.(2020·自贡)如图是实验室伏安法测电阻的电路图,其中ab电表应分别为(  )

    Aa为电流表,b为电流表 Ba为电压表,b为电压表

    Ca为电流表,b为电压表 Da为电压表,b为电流表

    11.(2020·呼和浩特)多选用如图所示电路探究“影响电阻大小的因素”实验时,下列说法正确的是(

    A.该电路中小灯泡的作用,代替电流表判断电流强弱

    B.该电路探究导体的电阻大小与导体横截面积有关

    C.该电路探究导体的电阻大小与导体长度有关

    D.该电路探究导体的电阻大小与导体材料有关

    12.(2020·柳州)多选如图电路,网会开关后发现小灯泡过亮。在电路中接入一个适当的电阻R可使小灯跑正常发光,可将R(  )

    A.接入甲处 B.接入乙处

    C.与电源并联 D.与小灯泡并联

    二、非选择题

    13.(2020·贵港)如图所示,用AB两个金属夹子将一根铅笔芯接入电路中,当B夹子左右移动时,小灯泡的亮度会发生变化。导致铅笔芯接入电路的电阻发生变化的主要因素是______;若将AB两个金属夹子间的铅笔芯换成塑料吸管,小灯泡_________ (选填“会”或“不会”)发光。

    14.(2020·上海)在图所示电路的O里填上适当的电表符号。要求:闭合开关S,各电路元件均能正常工作。

    15.(2020·柳州)用电压表测某段电路的电压时,应将电压表______(选填“并”或“串”)联在该电路两端,被测电压______(选填“能”或“不能”)超过它的量程。

    16.(2020·甘孜)如图所示,电源电压是3V且保持不变,S闭合后电压表示数为1V,则灯L2两端的电压为__________V 若断开开关,电压表示数将__________(选填 “变大”“变小”或“不变”)。

    17.(2020·桂林)一根镍铬合金丝两端电压一定,将镍铬合金丝对折后接入原电路中,其电阻将________,通过的电流将________。(选填“变大”、“变小”或“不变”)

    18.(2020·上海)在如图所示的电路中,电源电压为U0保持不变,电阻R1R2的阻值均为R0,闭合开关S,只有两个电表的指针发生偏转。若电路中仅有一处故障,且只发生在电阻R1R2上,请根据以上信息,写出闭合开关S后电压表V1和电流表A的示数及相对应的故障。______
