人教版九年级全册第2节 电流和电路优秀当堂达标检测题

这是一份人教版九年级全册第2节 电流和电路优秀当堂达标检测题，文件包含精品解析人教版物理九年级上册第十五章《电流和电路》第二节《电流和电路》测试题原卷版doc、精品解析人教版物理九年级上册第十五章《电流和电路》第二节《电流和电路》测试题解析版doc等2份试卷配套教学资源，其中试卷共23页， 欢迎下载使用。

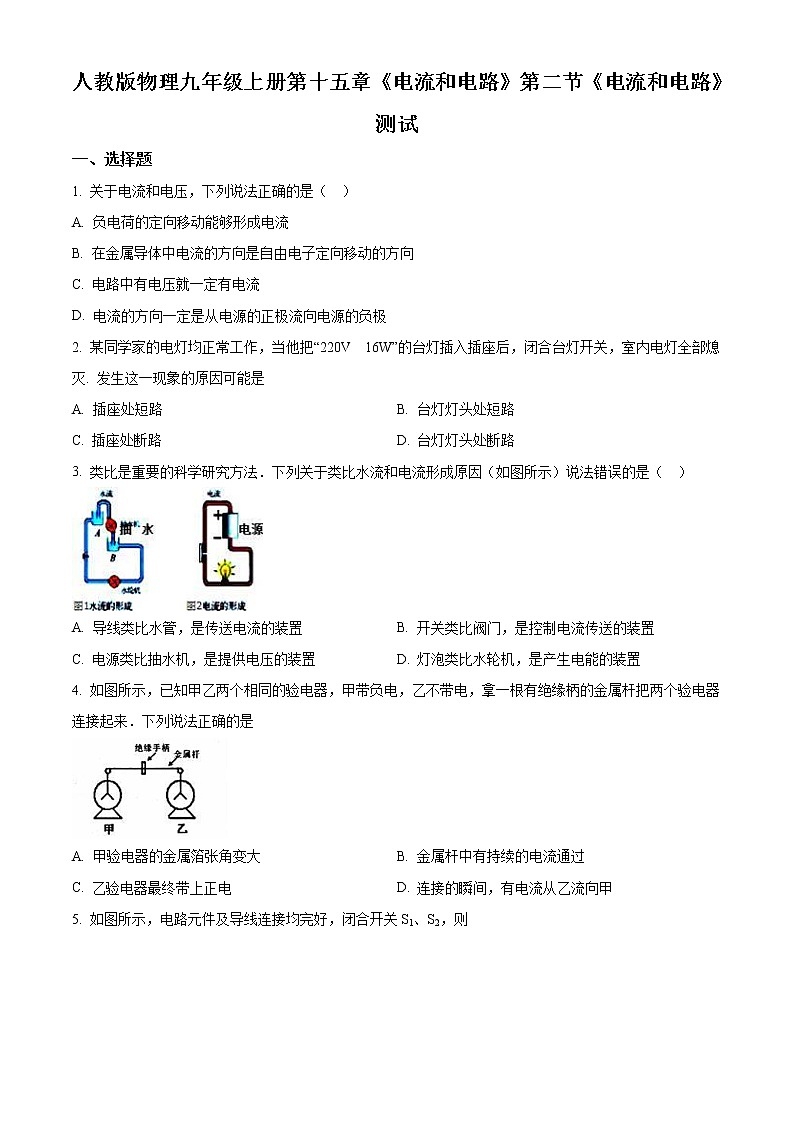

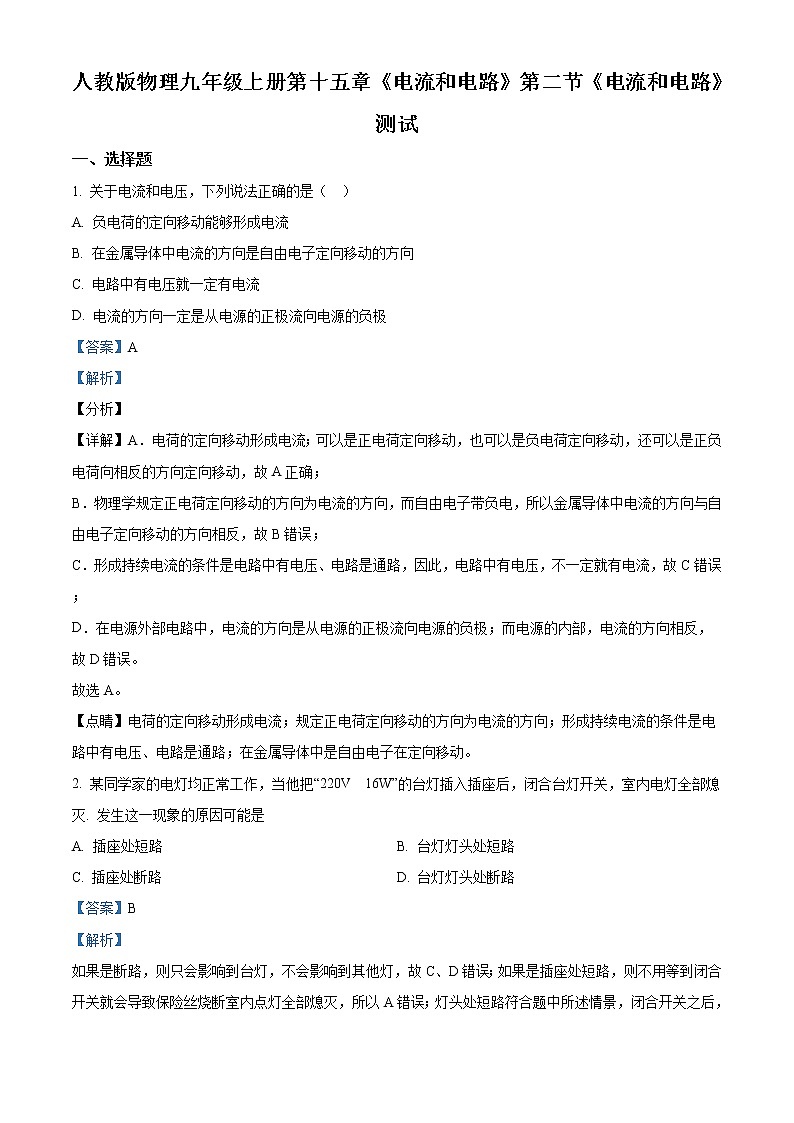

1. 关于电流和电压，下列说法正确的是（ ）
A. 负电荷的定向移动能够形成电流
B. 在金属导体中电流的方向是自由电子定向移动的方向
C. 电路中有电压就一定有电流
D. 电流的方向一定是从电源的正极流向电源的负极
2. 某同学家的电灯均正常工作，当他把“220V 16W”的台灯插入插座后，闭合台灯开关，室内电灯全部熄灭. 发生这一现象的原因可能是
A. 插座处短路B. 台灯灯头处短路
C. 插座处断路D. 台灯灯头处断路

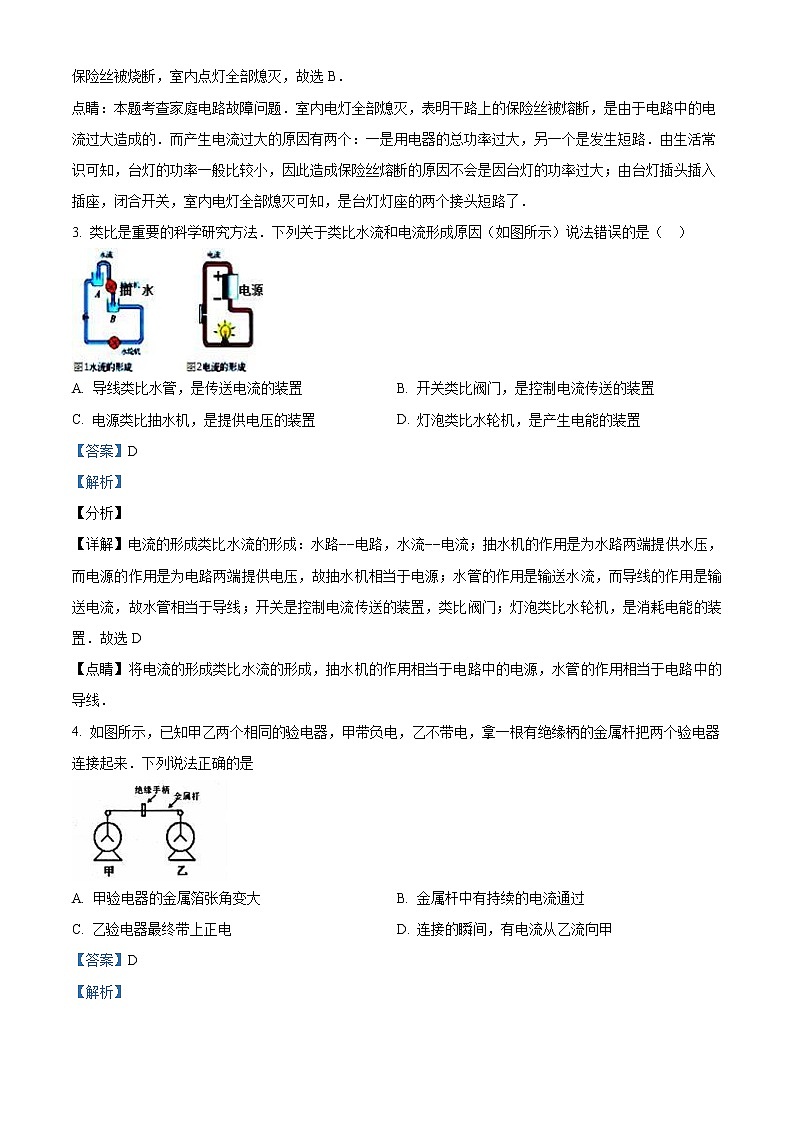

3. 类比是重要的科学研究方法．下列关于类比水流和电流形成原因（如图所示）说法错误的是（ ）
A. 导线类比水管，是传送电流的装置B. 开关类比阀门，是控制电流传送的装置
C. 电源类比抽水机，是提供电压的装置D. 灯泡类比水轮机，是产生电能的装置
4. 如图所示，已知甲乙两个相同的验电器，甲带负电，乙不带电，拿一根有绝缘柄的金属杆把两个验电器连接起来．下列说法正确的是
A. 甲验电器的金属箔张角变大B. 金属杆中有持续的电流通过
C. 乙验电器最终带上正电D. 连接的瞬间，有电流从乙流向甲

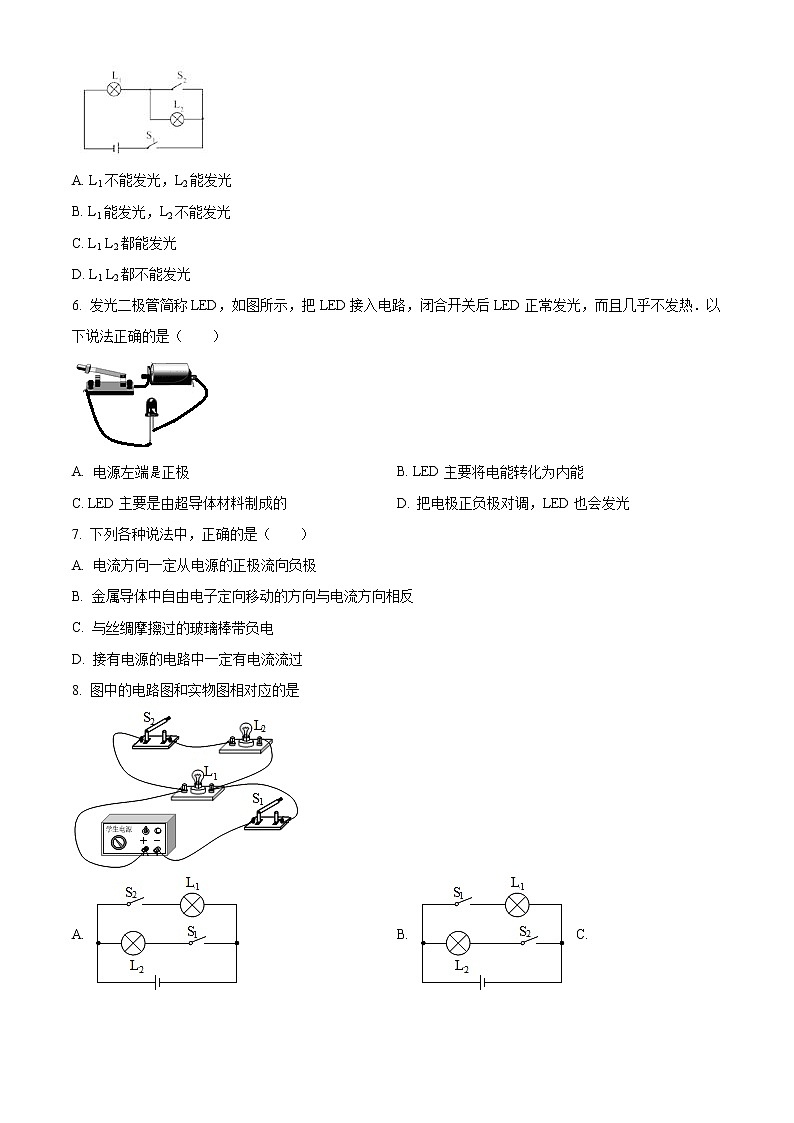

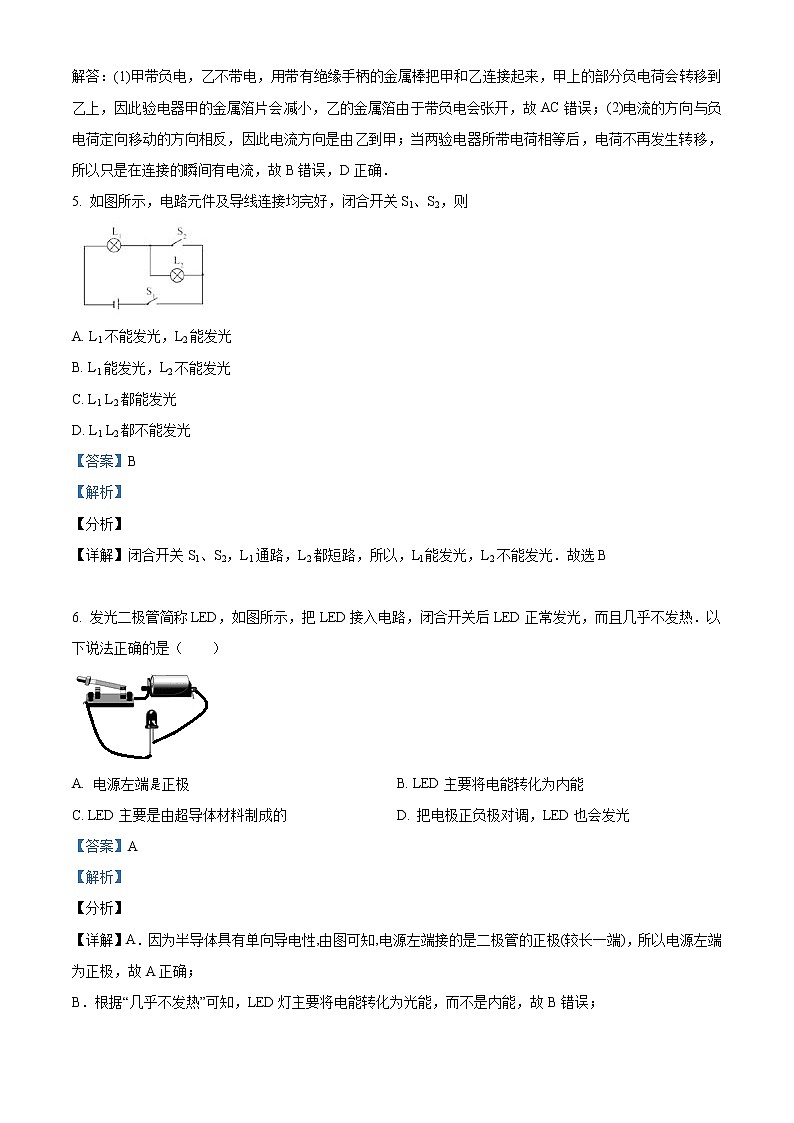

5. 如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则
A. L1不能发光，L2能发光
B. L1能发光，L2不能发光
C. L1 L2都能发光
D. L1 L2都不能发光
6. 发光二极管简称LED，如图所示，把LED接入电路，闭合开关后LED正常发光，而且几乎不发热．以下说法正确的是（ ）
A. 电源左端正极B. LED主要将电能转化为内能
C. LED主要是由超导体材料制成的 D. 把电极正负极对调，LED也会发光
7. 下列各种说法中，正确的是（ ）
A. 电流方向一定从电源的正极流向负极
B. 金属导体中自由电子定向移动的方向与电流方向相反
C. 与丝绸摩擦过的玻璃棒带负电
D. 接有电源的电路中一定有电流流过
8. 图中的电路图和实物图相对应的是
A. B. C. D.

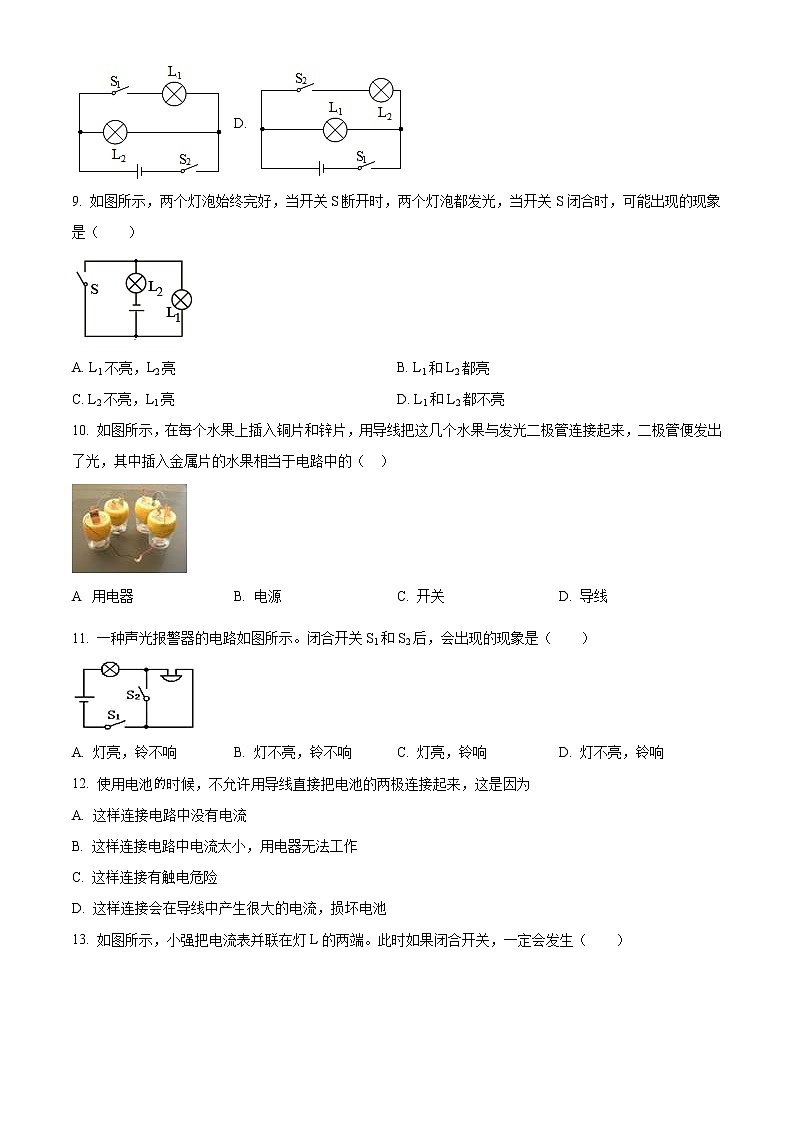

9. 如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是（ ）
A. L1不亮，L2亮B. L1和L2都亮
C. L2不亮，L1亮D. L1和L2都不亮
10. 如图所示，在每个水果上插入铜片和锌片，用导线把这几个水果与发光二极管连接起来，二极管便发出了光，其中插入金属片的水果相当于电路中的（ ）
A 用电器B. 电源C. 开关D. 导线
11. 一种声光报警器的电路如图所示。闭合开关S1和S2后，会出现的现象是（ ）
A. 灯亮，铃不响B. 灯不亮，铃不响C. 灯亮，铃响D. 灯不亮，铃响
12. 使用电池时候，不允许用导线直接把电池的两极连接起来，这是因为
A. 这样连接电路中没有电流
B. 这样连接电路中电流太小，用电器无法工作
C. 这样连接有触电危险
D. 这样连接会在导线中产生很大的电流，损坏电池
13. 如图所示，小强把电流表并联在灯L的两端。此时如果闭合开关，一定会发生（ ）
A. 电源短路B. 电流表损坏C. 的灯丝烧断D. 不亮
14. 在如图所示的电路中，L是灯泡，两只电表a、b的接法正确，则
A. a、b都是电流表 B. a表是电压表，b表是电流表
C. a、b都是电压表 D. b表是电压表，a表是电流表
15. 如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是( )
A. a和bB. c和d
C. e和fD. g和h
16. 如图所示的电路中，连接正确的是
A. B.
C. D.
17. 关于电源和电流，下列说法中正确的是( )
A. 电流是由大量电荷的无规则运动形成的
B. 在电路中只要有电源，就一定会有电流
C. 电流的方向总是从电源的正极流向负极
D. 在电源外部，电流从电源的正极经过用电器流向负极
18. 对于如图所示的电路，下列说法中正确的是
A. 闭合S2，断开S1、S3时，电路是断路
B. 闭合S1、S2、S3时，电路是通路
C. 闭合S1、S3，断开S2时，电路是短路
D 闭合S2、S3，断开S1时，Ll发光而L2不发光
二、填空题
19. 恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，S是定时开关，当设定起爆时间一到，定时开关S会自动__．为使引爆装置停止工作，拆弹专家应在图中__（填“a”或“b”）处剪断导线．拆除前起爆器上__（填“有”或“没有”）电流通过．
20. 物理学中规定____定向移动方向为电流的方向．雷雨天气人不能在开阔地站立逗留，因为云层中的电荷会通过地面上较高的物体放电，设某次带负电的云层通过地面上的树放电，电流的方向是____．（选填“向上”或“向下”或“无法确定”）
21. 如图（甲）所示的电蚊拍，具有灭蚊和照明等功能，图（乙）是其对应的电路图.当开关________闭合时，只有灭蚊网通电起到灭蚊作用；当开关________闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用 (以上两空均选填“S1”“S2”或“S1和S2”)．
22. 小露用富川脐橙、铜片和锌片制作水果电池，把铜片和锌片插入脐橙前，最好进行_____，制成后如图所示，其中铜片是_____极．
三、作图题
23. 根据图中所示的实物连接图，在方框内画出电路图．
24. 根据如图所示电路图连接实物图（如图）
25. 在连接电路过程中,开关应该处于________状态．如图,根据电路图乙,把图甲的实物图连接正确．
26. 根据电路图用笔画线把电路元件连接起来．_____________-
四、综合题
27. 把两种不同材料的导线如铁线和铜线组成如图所示的闭合回路，当AB两端存在温度差时，回路中就会有电流通过，这就是塞贝克效应，这种电路叫热电偶．实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的材料有关；跟接点A和B间的温度差的大小有关，温度差越大，回路电流越大．请回答下列问题：
如图所示，①其它条件不变，只将A处杯中的冰水混合物换为沸水，电路电流______．②其它条件不变，移去酒精灯，将B放入另一杯冰水混合物中，稳定后，电路电流______各空格均选填“变大”、“变小、”、“不变”、“变为零”
这样的热电偶实际上是一个电源，它的电能是由______能转化而来．
热电偶电路可以把温度信号换成______信号，利用这种性质可以把热电偶做成______写出一种应用．
