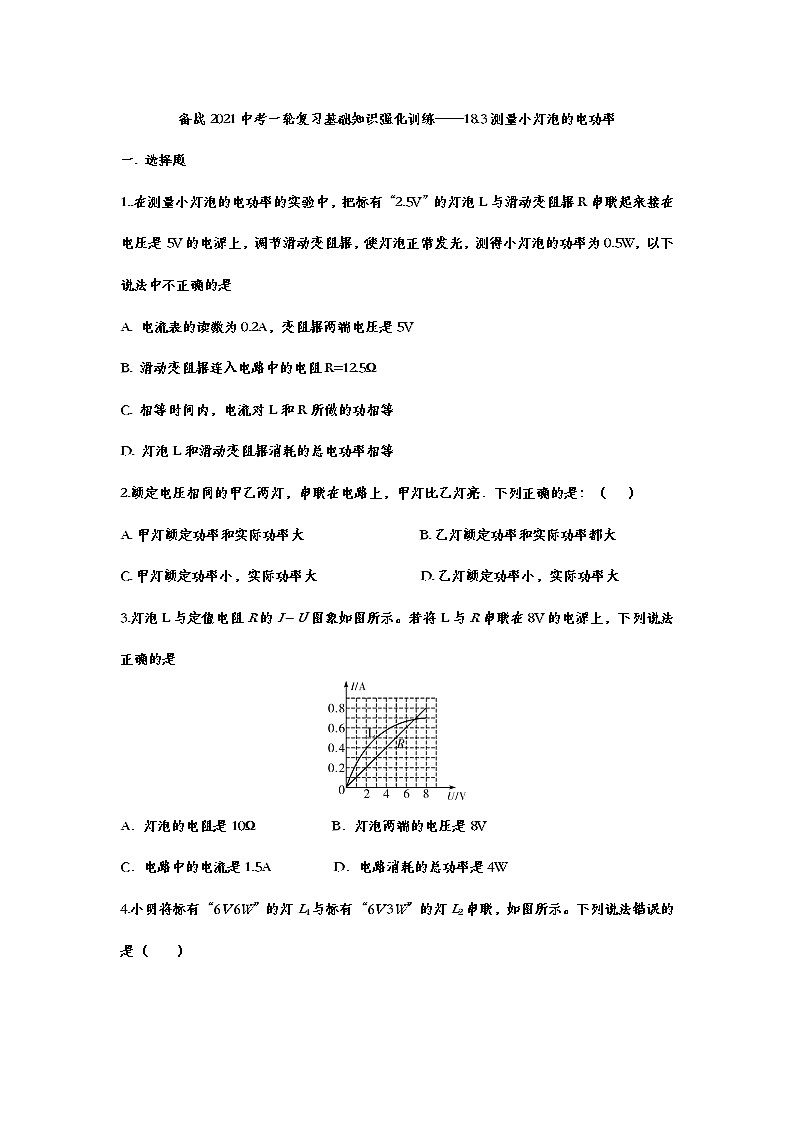

备战2021中考一轮复习基础知识强化训练——18.3测量小灯泡的电功率

备战2021中考一轮复习基础知识强化训练——18.3测量小灯泡的电功率

一. 选择题

1..在测量小灯泡的电功率的实验中，把标有“2.5V”的灯泡L与滑动变阻器R串联起来接在电压是5V的电源上，调节滑动变阻器，使灯泡正常发光，测得小灯泡的功率为0.5W，以下说法中不正确的是

A. 电流表的读数为0.2A，变阻器两端电压是5V

B. 滑动变阻器连入电路中的电阻R=12.5Ω

C. 相等时间内，电流对L和R所做的功相等

D. 灯泡L和滑动变阻器消耗的总电功率相等

2.额定电压相同的甲乙两灯，串联在电路上，甲灯比乙灯亮．下列正确的是：（　 ）

A. 甲灯额定功率和实际功率大                                B. 乙灯额定功率和实际功率都大
C. 甲灯额定功率小，实际功率大                             D. 乙灯额定功率小，实际功率大

3.灯泡L与定值电阻R的I﹣U图象如图所示。若将L与R串联在8V的电源上，下列说法正确的是

A．灯泡的电阻是10Ω           B．灯泡两端的电压是8V

C．电路中的电流是1.5A         D．电路消耗的总功率是4W

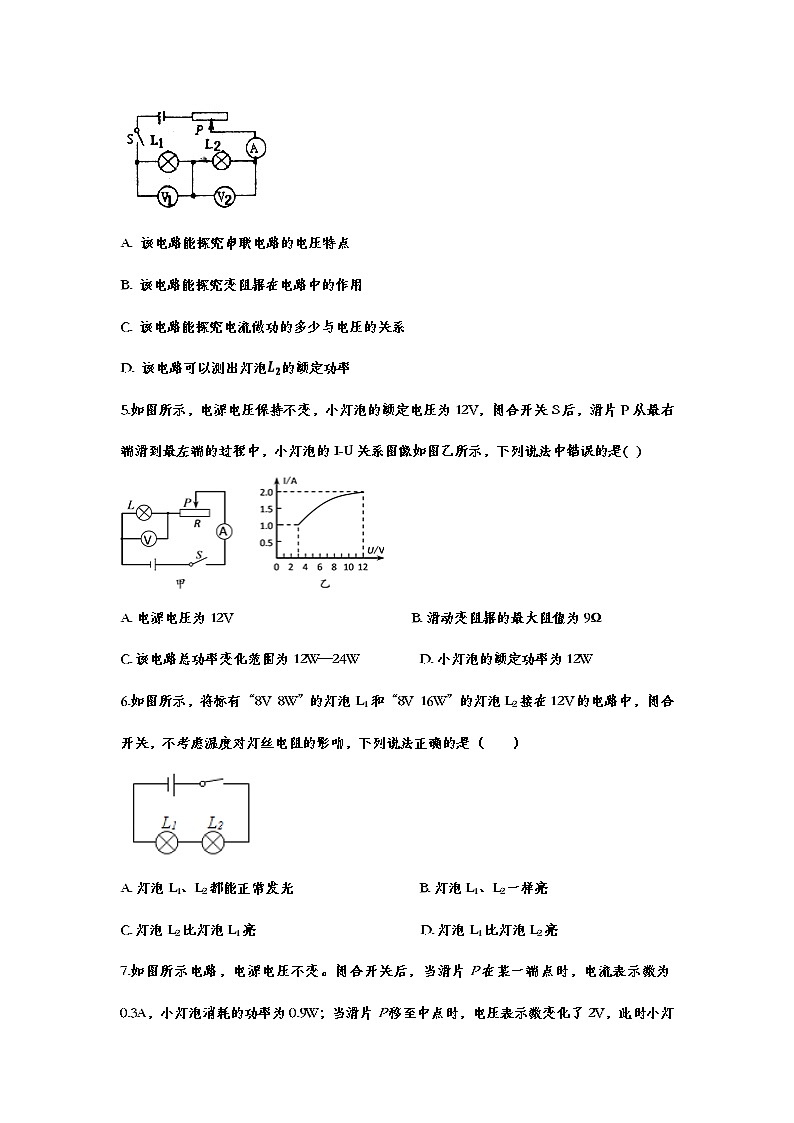

4.小明将标有“6V 6W”的灯 L1与标有“6V 3W”的灯L2串联，如图所示。下列说法错误的是（　　）

A. 该电路能探究串联电路的电压特点
B. 该电路能探究变阻器在电路中的作用
C. 该电路能探究电流做功的多少与电压的关系
D. 该电路可以测出灯泡的额定功率

5.如图所示，电源电压保持不变，小灯泡的额定电压为12V，闭合开关S后，滑片P从最右端滑到最左端的过程中，小灯泡的I-U关系图像如图乙所示，下列说法中错误的是(   )


A. 电源电压为12V                                                   B. 滑动变阻器的最大阻值为9Ω
C. 该电路总功率变化范围为12W—24W                 D. 小灯泡的额定功率为12W

6.如图所示，将标有“8V  8W”的灯泡L1和“8V  16W”的灯泡L2接在12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法正确的是（　　）


A. 灯泡L1、L2都能正常发光                                    B. 灯泡L1、L2一样亮
C. 灯泡L2比灯泡L1亮                                              D. 灯泡L1比灯泡L2亮

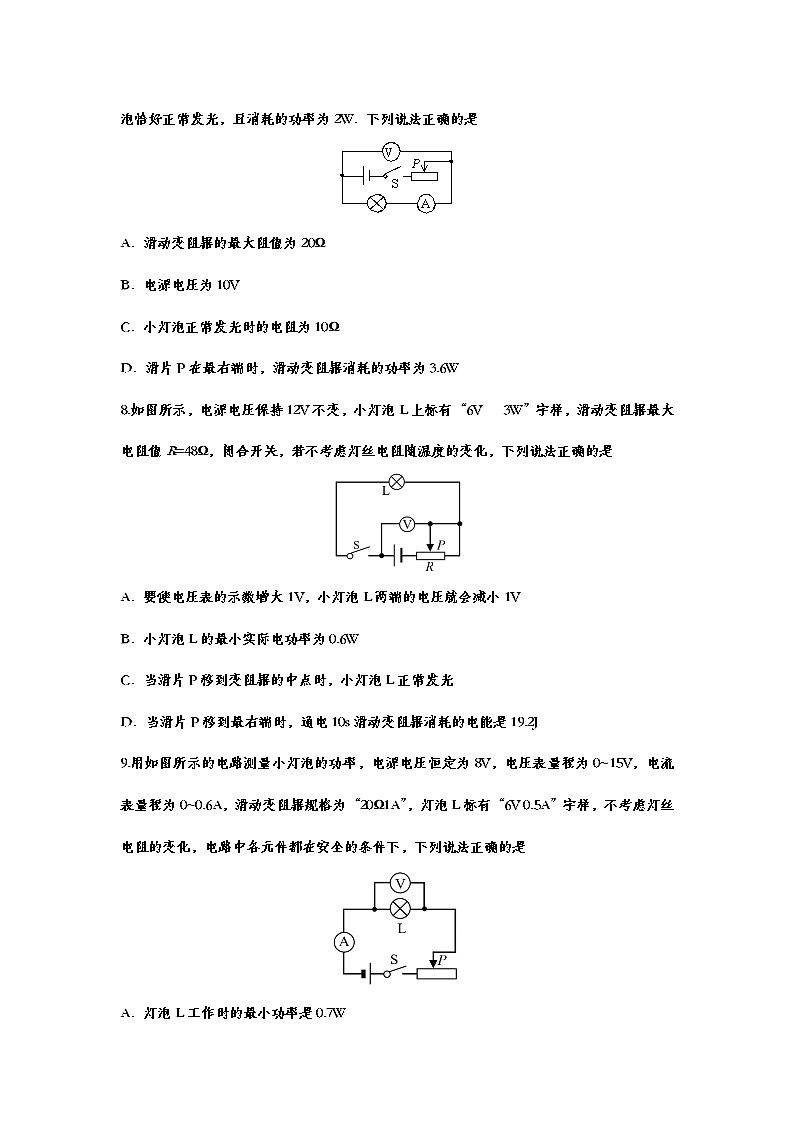

7.如图所示电路，电源电压不变。闭合开关后，当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W．下列说法正确的是

A．滑动变阻器的最大阻值为20Ω

B．电源电压为10V

C．小灯泡正常发光时的电阻为10Ω

D．滑片P在最右端时，滑动变阻器消耗的功率为3.6W

8.如图所示，电源电压保持12V不变，小灯泡L上标有“6V   3W”字样，滑动变阻器最大电阻值R=48Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是

A．要使电压表的示数增大1V，小灯泡L两端的电压就会减小1V

B．小灯泡L的最小实际电功率为0.6W

C．当滑片P移到变阻器的中点时，小灯泡L正常发光

D．当滑片P移到最右端时，通电10s滑动变阻器消耗的电能是19.2J

9.用如图所示的电路测量小灯泡的功率，电源电压恒定为8V，电压表量程为0~15V，电流表量程为0~0.6A，滑动变阻器规格为“20Ω1A”，灯泡L标有“6V 0.5A”字样，不考虑灯丝电阻的变化，电路中各元件都在安全的条件下，下列说法正确的是

A．灯泡L工作时的最小功率是0.7W

B．电流表示数的变化范围是0.25~0.55A

C．滑动变阻器允许的取值范围是2~20Ω

D．电压表示数的变化范围是3~6V

10.如图，灯泡所标有“6V 6W”字样，R为定值电阻，电源电压6V不变，闭合开关S时，电阻R消耗的功率为1W，不考虑灯丝电阻随温度的影响，则下列说法中正确的是（   ）

A. 灯泡消耗的功率小于6W但大于5W               B. 灯泡消耗的功率为5W

C. 灯泡消耗的功率一定小于5W                 D. 灯泡和电阻R的总功率为6W

二、填空题

11.把标有“3.8V 1.52W”字样的小灯泡接在电压为5V的电路中，且正常发光，应给小灯泡________联一个________Ω的电阻．

12.如图所示是小灯泡L和电阻R中电流随电压变化的图象．由图象可知，电阻R的阻值为________Ω．若将它们并联接在电压为2V的电源两端，电路的总功率为________W．

13.如图，将一根镍铬合金丝连接在电路中的M、N之间，闭合开关S，灯泡不发光，电流表无示数，电压表有示数，则电路的故障是＿＿＿.排除故障后闭合开关，“2.5V 0.5W”的灯泡L恰能正常发光，则电流表的示数为＿＿＿A，若将这根镍铬合金丝拉长后再接入M、N之间，灯泡亮度将＿＿＿＿.

三、实验题

14.在测定额定电压为“2.5V”小灯泡电功率分组实验中：

（1）请用笔画线代替导线，将图甲中的实物电路连接完整__________．

（2）小明闭合开关后，发现灯泡不亮，电流表无示数，电压表有示数，则故障可能是____________．排除故障后，移动滑片使小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡额定功率为____________W.

（3）小华在进行实验数据处理时，算出了小灯泡的平均功率（如下表），你认为这样处理数据是________（合理／不合理）的，理由：____________.

（4）下列描述小灯泡功率P随滑动变阻器阻值R变化情况的图像中，正确的是____________．

15.在“测量小灯泡的电功率”的实验中，电源电压为6V，小灯泡的额定电压为3.8V，小灯泡电阻约为100Ω。

（1）请你用笔画线代替导线，将图甲中的实验电路连接完整（要求滑片向左移动时电流表示数变小）；

（2）小天同学在连接好最后一根导线时，小灯泡立即发光，请你分析产生这一现象的操作错误是______；

（3）改正错误后继续实验，移动滑动变阻器滑片到某点，电压表示数为2.5V，要使小灯泡正常发光，滑动变阳器滑片应向______（选填“左”、“右”）移动滑片，同时眼睛视线应注意观察______的示数，直到小灯泡正常发光，此时电流表示数为0.32A，则小灯泡的额定功率是______W；

（4）记下多组对应电流表和电压表示数，绘制出如图乙所示的产U-I图象，由图象可知用此实验装置______（选填“可以”或“不可以”）做“探究通过定值电阻的电流与电压的关系“的实验。

16.实验室购买了一批规格为“2.5V0.8W”的小灯泡，小明同学利用其中一只小灯泡做测量电功率的实验，他设计了如图甲所示的电路图．实验中各元件完好，电源电压保持不变．

（1）请你用笔画线代替导线，将图乙所示的实物电路连接完整（要求：滑动变阻器的滑片向右移动时小灯泡变暗，连接导线不能交叉）．

（2）小明调节滑动变阻器的滑片得到了三组电压和电流的数据，填入他自己设计的表格．

Ⅰ请指出这个表格设计不合理的地方________．
Ⅱ小明操作规范读数正确，根据表中数据，当小灯泡两端电压为2.5V时，求得小灯泡的电功率为________W，故小明认为该小灯泡不合格，他判断的理由是________
Ⅲ假如生产这种小灯泡钨丝的粗细是一定的，则这个小灯泡不合格的原因是钨丝的长度________（选填“大于”或“小于”）合格产品小灯泡钨丝的长度．

（3）小明还想探究电流与电阻的关系，于是将甲图中的小灯泡换成电阻，当电阻阻值是2Ω时，电流表示数为1A；要使电流表示数是0.5A，应将2Ω的电阻更换为________Ω的电阻；多次测量后作出的I﹣R图象是图中的________．

17.在用电流表、电压表测小灯泡电功率的实验时，灯泡上标有“3.8V”字样，小灯泡的电阻大约为10Ω，小红连接的部分实验电路如图甲所示．


（1）请帮助小红完成实验电路的连接．

（2）连接电路时开关要________；

（3）闭合开关前应将滑动变阻器滑片的位置调到________端（选填“左”或“右”）；

（4）实验时小红调节滑动变阻器，使灯泡正常发光，此时电流表的示数如图乙所示，读数为________ A，则小灯泡的额定功率为________ W．

（5）若电压表0～15V量程已损坏，0～3V量程能正常使用，电源电压为6V且恒定不变，仍利用现有的器材完成实验：
请你在以上虚线框内画出所设计的电路图；

（6）连接电路后，调节滑动变阻器使电压表示数为________V，此时小灯泡正常发光，读出电流值并计算额定功率．

四、解答题

18.实验小组的同学设计了如图所示的电路，已知电源电压不变，闭合开关S，调节滑动变阻器滑片P的位置，根据电路中电压表和电流表的数据描绘了如图所示的两条U-I图线。其中利用电压表和电流表的数据描绘出甲图线，利用电压表和电流表的数据描绘出乙图线。

求：（1）定值电阻R2的阻值；

（2）电源电压的大小及定值电阻R1的阻值；

（3）R2消耗的最大功率。

备战2021中考一轮复习基础知识强化训练——18.3测量小灯泡的电功率参考答案

一. 选择题

1..在测量小灯泡的电功率的实验中，把标有“2.5V”的灯泡L与滑动变阻器R串联起来接在电压是5V的电源上，调节滑动变阻器，使灯泡正常发光，测得小灯泡的功率为0.5W，以下说法中不正确的是

A. 电流表的读数为0.2A，变阻器两端电压是5V

B. 滑动变阻器连入电路中的电阻R=12.5Ω

C. 相等时间内，电流对L和R所做的功相等

D. 灯泡L和滑动变阻器消耗的总电功率相等

【答案】A

2.额定电压相同的甲乙两灯，串联在电路上，甲灯比乙灯亮．下列正确的是：（　 ）

A. 甲灯额定功率和实际功率大                                B. 乙灯额定功率和实际功率都大
C. 甲灯额定功率小，实际功率大                             D. 乙灯额定功率小，实际功率大

【答案】C

3.灯泡L与定值电阻R的I﹣U图象如图所示。若将L与R串联在8V的电源上，下列说法正确的是

A．灯泡的电阻是10Ω           B．灯泡两端的电压是8V

C．电路中的电流是1.5A         D．电路消耗的总功率是4W

【答案】D

4.小明将标有“6V 6W”的灯 L1与标有“6V 3W”的灯L2串联，如图所示。下列说法错误的是（　　）

A. 该电路能探究串联电路的电压特点
B. 该电路能探究变阻器在电路中的作用
C. 该电路能探究电流做功的多少与电压的关系
D. 该电路可以测出灯泡的额定功率

【答案】B
5.如图所示，电源电压保持不变，小灯泡的额定电压为12V，闭合开关S后，滑片P从最右端滑到最左端的过程中，小灯泡的I-U关系图像如图乙所示，下列说法中错误的是(   )


A. 电源电压为12V                                                   B. 滑动变阻器的最大阻值为9Ω
C. 该电路总功率变化范围为12W—24W                 D. 小灯泡的额定功率为12W

【答案】D

6.如图所示，将标有“8V  8W”的灯泡L1和“8V  16W”的灯泡L2接在12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法正确的是（　　）


A. 灯泡L1、L2都能正常发光                                    B. 灯泡L1、L2一样亮
C. 灯泡L2比灯泡L1亮                                              D. 灯泡L1比灯泡L2亮

【答案】D

7.如图所示电路，电源电压不变。闭合开关后，当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W．下列说法正确的是

A．滑动变阻器的最大阻值为20Ω

B．电源电压为10V

C．小灯泡正常发光时的电阻为10Ω

D．滑片P在最右端时，滑动变阻器消耗的功率为3.6W

【答案】A

8.如图所示，电源电压保持12V不变，小灯泡L上标有“6V   3W”字样，滑动变阻器最大电阻值R=48Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是

A．要使电压表的示数增大1V，小灯泡L两端的电压就会减小1V

B．小灯泡L的最小实际电功率为0.6W

C．当滑片P移到变阻器的中点时，小灯泡L正常发光

D．当滑片P移到最右端时，通电10s滑动变阻器消耗的电能是19.2J

【答案】D

9.用如图所示的电路测量小灯泡的功率，电源电压恒定为8V，电压表量程为0~15V，电流表量程为0~0.6A，滑动变阻器规格为“20Ω1A”，灯泡L标有“6V 0.5A”字样，不考虑灯丝电阻的变化，电路中各元件都在安全的条件下，下列说法正确的是

A．灯泡L工作时的最小功率是0.7W

B．电流表示数的变化范围是0.25~0.55A

C．滑动变阻器允许的取值范围是2~20Ω

D．电压表示数的变化范围是3~6V

【答案】D

10.如图，灯泡所标有“6V 6W”字样，R为定值电阻，电源电压6V不变，闭合开关S时，电阻R消耗的功率为1W，不考虑灯丝电阻随温度的影响，则下列说法中正确的是（   ）

A. 灯泡消耗的功率小于6W但大于5W               B. 灯泡消耗的功率为5W

C. 灯泡消耗的功率一定小于5W                 D. 灯泡和电阻R的总功率为6W

【答案】C

二、填空题

11.把标有“3.8V 1.52W”字样的小灯泡接在电压为5V的电路中，且正常发光，应给小灯泡________联一个________Ω的电阻．

【答案】串   3

12.如图所示是小灯泡L和电阻R中电流随电压变化的图象．由图象可知，电阻R的阻值为________Ω．若将它们并联接在电压为2V的电源两端，电路的总功率为________W．

【答案】10；1.4

13.如图，将一根镍铬合金丝连接在电路中的M、N之间，闭合开关S，灯泡不发光，电流表无示数，电压表有示数，则电路的故障是＿＿＿.排除故障后闭合开关，“2.5V 0.5W”的灯泡L恰能正常发光，则电流表的示数为＿＿＿A，若将这根镍铬合金丝拉长后再接入M、N之间，灯泡亮度将＿＿＿＿.

【答案】PLQ间某处断路   0.2   变暗

三、实验题

14.在测定额定电压为“2.5V”小灯泡电功率分组实验中：

（1）请用笔画线代替导线，将图甲中的实物电路连接完整__________．

（2）小明闭合开关后，发现灯泡不亮，电流表无示数，电压表有示数，则故障可能是____________．排除故障后，移动滑片使小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡额定功率为____________W.

（3）小华在进行实验数据处理时，算出了小灯泡的平均功率（如下表），你认为这样处理数据是________（合理／不合理）的，理由：____________.

（4）下列描述小灯泡功率P随滑动变阻器阻值R变化情况的图像中，正确的是____________．

【答案】    (1).     (2). 灯泡断路    (3). 0.75    (4). 不合理    (5). 灯泡在不同电压下的实际功率是不同的，这样算出的平均功率没有意义    (6). B

15.在“测量小灯泡的电功率”的实验中，电源电压为6V，小灯泡的额定电压为3.8V，小灯泡电阻约为100Ω。

（1）请你用笔画线代替导线，将图甲中的实验电路连接完整（要求滑片向左移动时电流表示数变小）；

（2）小天同学在连接好最后一根导线时，小灯泡立即发光，请你分析产生这一现象的操作错误是______；

（3）改正错误后继续实验，移动滑动变阻器滑片到某点，电压表示数为2.5V，要使小灯泡正常发光，滑动变阳器滑片应向______（选填“左”、“右”）移动滑片，同时眼睛视线应注意观察______的示数，直到小灯泡正常发光，此时电流表示数为0.32A，则小灯泡的额定功率是______W；

（4）记下多组对应电流表和电压表示数，绘制出如图乙所示的产U-I图象，由图象可知用此实验装置______（选填“可以”或“不可以”）做“探究通过定值电阻的电流与电压的关系“的实验。

【答案】（1）（2）连接电路时，开关未断开（3）右 电压表   1.216（4）不可以

16.实验室购买了一批规格为“2.5V0.8W”的小灯泡，小明同学利用其中一只小灯泡做测量电功率的实验，他设计了如图甲所示的电路图．实验中各元件完好，电源电压保持不变．

（1）请你用笔画线代替导线，将图乙所示的实物电路连接完整（要求：滑动变阻器的滑片向右移动时小灯泡变暗，连接导线不能交叉）．

（2）小明调节滑动变阻器的滑片得到了三组电压和电流的数据，填入他自己设计的表格．

Ⅰ请指出这个表格设计不合理的地方________．
Ⅱ小明操作规范读数正确，根据表中数据，当小灯泡两端电压为2.5V时，求得小灯泡的电功率为________W，故小明认为该小灯泡不合格，他判断的理由是________
Ⅲ假如生产这种小灯泡钨丝的粗细是一定的，则这个小灯泡不合格的原因是钨丝的长度________（选填“大于”或“小于”）合格产品小灯泡钨丝的长度．

（3）小明还想探究电流与电阻的关系，于是将甲图中的小灯泡换成电阻，当电阻阻值是2Ω时，电流表示数为1A；要使电流表示数是0.5A，应将2Ω的电阻更换为________Ω的电阻；多次测量后作出的I﹣R图象是图中的________．

【答案】（1）
（2）表中设计了平均电功率；0.8；额定电压下小灯泡消耗的功率大于额定功率；小于
（3）4；D

17.在用电流表、电压表测小灯泡电功率的实验时，灯泡上标有“3.8V”字样，小灯泡的电阻大约为10Ω，小红连接的部分实验电路如图甲所示．


（1）请帮助小红完成实验电路的连接．

（2）连接电路时开关要________；

（3）闭合开关前应将滑动变阻器滑片的位置调到________端（选填“左”或“右”）；

（4）实验时小红调节滑动变阻器，使灯泡正常发光，此时电流表的示数如图乙所示，读数为________ A，则小灯泡的额定功率为________ W．

（5）若电压表0～15V量程已损坏，0～3V量程能正常使用，电源电压为6V且恒定不变，仍利用现有的器材完成实验：
请你在以上虚线框内画出所设计的电路图；

（6）连接电路后，调节滑动变阻器使电压表示数为________V，此时小灯泡正常发光，读出电流值并计算额定功率．

【答案】（1）
（2）断开
（3）左
（4）0.3；1.14
（5）
（6）2.2

四、解答题

18.实验小组的同学设计了如图所示的电路，已知电源电压不变，闭合开关S，调节滑动变阻器滑片P的位置，根据电路中电压表和电流表的数据描绘了如图所示的两条U-I图线。其中利用电压表和电流表的数据描绘出甲图线，利用电压表和电流表的数据描绘出乙图线。

求：（1）定值电阻R2的阻值；

（2）电源电压的大小及定值电阻R1的阻值；

（3）R2消耗的最大功率。

【答案】（1）2Ω（2）1.5V   1Ω（3）0.5W
