备战2021中考一轮复习基础知识强化训练——18.4焦耳定律

这是一份备战2021中考一轮复习基础知识强化训练——18.4焦耳定律，共24页。试卷主要包含了 热 等内容，欢迎下载使用。

1.将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是
A．电冰箱产生的热量最多 B．电脑产生的热量最多
C．电热毯产生的热量最多 D．三者产生的热量一样多
2.电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，这主要是因为（ ）
A. 导线的绝缘皮隔热
B. 导线散热比电熨斗快
C. 导线的电阻远小于电熨斗电热丝的电阻
D. 通过导线的电流小于通过电熨斗的电流
3.一台“220V 60W“的电风扇、一盏“36V 60W“的白炽灯和一只“110V 60W“的电热器各自在额定电压下工作，比较它们相同通电时间内产生的热量是（ ）
A. 电风扇最多 B. 电热器最多 C. 白炽灯最多 D. 三者一样多
4.电炉中电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，主要是因为（ ）
A. 导线的绝缘皮隔热
B. 通过导线的电流小于通过电阻丝的电流
C. 导线散热比电阻丝快
D. 导线的电阻远小于电阻丝的电阻，导线上产生的热量很少
5.关于电流通过导体时产生的热量，下列说法中正确的是
A. 根据可知，时间相同，电阻越大，电流产生的热量越少
B. 根据可知，时间相同，电阻越大，电流产生的热量越多
C. 根据可知，时间相同，电压越大，电流产生的热量越多
D. 根据可知，时间和电流相同时，电阻越大，电流产生的热量越多
6.已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min内电动机消耗的电能及产生的热量分别为（ ）
A. 720 J,120 JB. 720 J,720 JC. 720 J,600 JD. 600 J,120 J
7.一个电热器接在电压为10 V的电源上，电功率为10 W，那么（ ）
A. 这个电热器的电阻等于10 Ω B. 通过这个电热器的电流等于10 A
C. 每1min这个电热器消耗的电能是10 J D. 每1min这个电热器产生的热是10 J
8.下列各种用电器均标有“220V 100W”字样，它们正常工作相同的时间，放出的热量最多的用电器是（ ）
A. 电动机 B. 电风扇 C. 电热毯 D. 收录机
9.各式各样的电热器进入我们每家每户的家庭生活中，电热器使用起来效率高，又清洁、安全，最先精确地研究电流产生热量的科学家是（ ）
A. 英国的法拉第 B. 英国的焦耳
C. 丹麦的奥斯特 D. 德国的赫兹
10.如图所示是用电热水壶烧水时的情境，有关描述正确的是（ ）
A. 水沸腾时,继续通电,水的温度会升高
B. 壶盖与壶口上方的“白气”是由水蒸气汽化形成的
C. 烧水过程中,电能转化为内能
D. 壶盖被水蒸气顶起时能量的转化与热机压缩冲程能量的转化相同

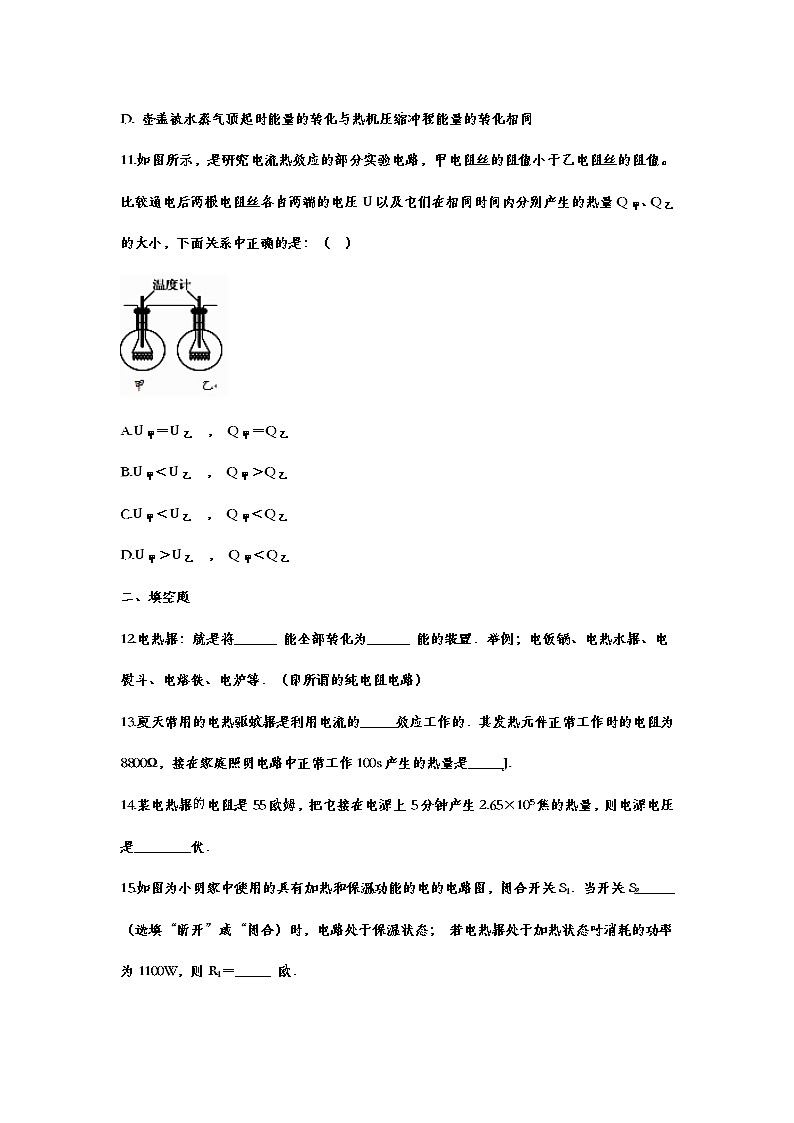

11.如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值。比较通电后两根电阻丝各自两端的电压U以及它们在相同时间内分别产生的热量Q甲、Q乙的大小，下面关系中正确的是：（ ）
A.U甲＝U乙 ， Q甲＝Q乙
B.U甲＜U乙 ， Q甲＞Q乙
C.U甲＜U乙 ， Q甲＜Q乙
D.U甲＞U乙 ， Q甲＜Q乙
二、填空题
12.电热器：就是将______ 能全部转化为______ 能的装置．举例；电饭锅、电热水器、电熨斗、电烙铁、电炉等．（即所谓的纯电阻电路）
13.夏天常用的电热驱蚊器是利用电流的_____效应工作的．其发热元件正常工作时的电阻为8800Ω，接在家庭照明电路中正常工作100s产生的热量是_____J.
14.某电热器电阻是55欧姆，把它接在电源上5分钟产生2.65×105焦的热量，则电源电压是________伏．
15.如图为小明家中使用的具有加热和保溫功能的电的电路图，闭合开关S1．当开关S2_____（选填“断开”或“闭合）时，电路处于保温状态； 若电热器处于加热状态吋消耗的功率为1100W，则R1＝_____ 欧．
16.某校为了师生饮水方便，安装了电热水器。为了测电热水器消耗的电能，关闭其他用电器，只用电热水器给水加热，一段时间后，电能表的示数由图甲示数变成图乙示数，则该电热水器在这段时间内消耗的电能是________kW·h，等于________J。若消耗电能的87%被水吸收，则可把________kg初温度为13℃的水加热至100℃[水的比热容c=4.2×103J/（kg·℃）]
0
7
6
2
4
8
kW·h
脉冲
220V 20A 50Hz
1800mip/kW·h
0
7
6
2
6
9
kW·h
脉冲
220V 20A 50Hz
1800mip/kW·h
甲
乙
17.如图所示，电源电压为6V，当S1、S2闭合、S3断开时，电流表示数为0.5A，则R1的电阻值为＿＿＿Ω；当S1、S3断开，S2闭合时，电压表示数为3V，则通过R1的电流＿＿＿A,电路的总电功率是＿＿＿W，通电5min电路中R2产生的热量是＿＿＿J。
18.冬天人们常用电热暖手宝，其内部液体通常采用水。当袋内0.5kg的水由0℃加热至80℃需要吸收的热量为________ J，该电热暖手宝正常工作时功率为600W，不计热量损失，产生这些热量需要的时间为________ s，为了使用时更加安全，它的内部采用了双重温控保护开关，两个温控开关是________ （选填“串联”或“并联”）起来使用的。（水的比热容是4.2 ×10 3 J／(kg·℃)）
三、实验题
19.如图是探究“电流通过导体时产生的热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气．
(1)实验中，要比较电阻丝产生的热量的多少，只需比较与之相连的U形管中________．
(2)甲装置可探究电流产生的热量与________的关系，通电一段时间后，________(填“左”或“右”)侧容器中U形管中液面的高度差大．
(3)乙装置中的电阻R3的作用主要是_____________________________________．
(4)如果乙装置中R3发生了断路，保证通电时间相同，与步骤(3)相比较，则左侧U形管中液面的高度差将________(填“变大”“变小”或“不变”)．
(5)利用甲装置还可以研究电压一定时，电流通过导体时产生的热量与电阻的关系．可将甲装置做如下改动：将接在B接线柱上的导线改接在A处，再取一根导线连接在________两个接线柱之间即可．
20.小明利用如图所示的实验装置探究“导体产生的热量与电阻大小的关系”，甲、乙两瓶中装有质量与初温相同的煤油，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的小．
（1）实验中，将甲乙两瓶中的电阻丝串联的目的是 ．
（2）实验时，乙瓶中的温度计示数升高的快，说明乙瓶电阻丝放热多，由此得出的实验结论是：________ ．若乙瓶中的煤油质量为0.5kg，温度计示数升高了10℃，则镍铬合金丝消耗了________ J的电能．（已知c煤油=2.1×103J/（kg•℃），不计热损失）
21.如图所示是“探究电流产生的热量与电流、电阻的关系”的实验装置．（甲、乙、丙是完全相同的密闭容器，内装有等量红墨水，闭合开关前，甲、乙、丙三个容器内三根玻璃管液面相平）

（1）电流产生的热量不易直接测量，在实验中是通过观察玻璃管中液面的________来比较甲、乙、丙容器内空气温度的变化；
（2）在通电时间相同的情况下，通过对比观察________和________容器中的玻璃管液面变化情况来探究电流产生的热量Q与电阻R的关系，得出的结论是________；
（3）在通电时间相同的情况下，通过对比观察________和________容器中的玻璃管液面变化情况来探究电流产生的热量Q与电流I的关系，得出的结论是________．
（4）请根据以上实验结论简要解释“电炉工作时，电炉丝发红而与电炉丝相连的导线却不怎么发热”：________．
四、解答题
22.如图为一款陶瓷电煎药壶，工作电路简化为如图所示，它在工作时，有高火加热、文火萃取和小功率保温三个过程，已知正常工作时，高火加热功率为500W，文火萃取功率为100W，若壶中药液的总质量为1kg，且在额定电压下煎药时，药液的温度与工作时间的关系如图所示
（1）观察图像中高火加热过程可知：电煎药壶在前半段比后半段时间的加热效率。上述高火加热过程中，1kg药液所吸收的热量是多少？[c水=4.2×103J/（kg•°C）]
（2）分析电路可知：当Sa接2，同时Sb________时，电路处于文火萃取阶段，电路中的电阻________在工作。
（3）已知电阻R2=484Ω，求R1的阻值是多少？电煎药壶的额定保温功率是多少瓦？
23.智能手机为人民生活带来方便的同时，手机电池续航能力不足成为人们挥之不去的困扰。现有一款手机，电池容量为3000mAh，电池电压为4V，原装充电器电压为5V，试求：
（1）出门旅游，人们自拍时用到的自拍神器杆柄套有表面刻有精美花纹的橡胶，这是为了______（选填“增大”或“减少”）手与杆柄之间的摩擦力。
（2）使用手机的快充功能，用时2小时就能将手机电池充满，充电时的电流为多少？
（3）若该款手机正常使用1天充一次电，使用时发热损耗5%的电能，试问一年（按365天算）100个该款手机产生的热量相当于燃烧多少煤？（q煤=3.0×107J/kg）
24.如图是某电炖锅电路的简化原理图，R1和R2均为发热电阻，R2的阻值是123.2Ω，电源电压是220V．电炖锅有“烹煮”和“慢炖”两个档位，“烹煮”功率是500W．在一次煮汤过程中，按下开关连接a点，进行“烹煮”，20min后开关自动跳起连接b点，进行“慢炖”再过50min后电炖锅自动断电．试求：

（1）R1的阻值是多少？
（2）电炖锅在“烹煮”过程中，电流所做的功是多少？
（3）电炖锅在“慢炖”过程中，电阻R1产生的热量是多少？
25.我国北方冬天比较寒冷，许多家庭安装了一种利用电来取暖的床﹣﹣“韩式电热坑”．其工作电路可简化为如图所示，其中K为保护开关，平常处于闭合状态，当温度超过某一警戒温度时自动断开，扇形导体S为旋转型选档开关，可绕0点旋转，每次都和相邻的两触点同时接触，从而实现关、低、中、高四个档位的转换（档位顺序未知，电功率越大档位越高）．小明在家里利用所学的物理知识来测量该电热炕的电功率．他先关闭家里其它所有的用电器，然后将S旋转到与触点1、2连接，观察发现家里标有“3000r/（kW•h）”的电能表的转盘在1min内刚好转了20转．已知R1和R2是发热电阻，R2的阻值是R1的2倍，其它电阻忽略不计，小明家电压恒为220V．完成下列问题：
(1)当S与触点1、2接触时，电热炕功率是多少？
(2)当电热坑处于低档时，电路中通过O点的电流是多少？
(3)当该电热炕处于低档，且正常工作30min，所消耗电能可使1.8L水从25℃升高到多少摄氏度？[无热损失，c水=4.2×103J/（kg•℃），结果保留1位小数]
26.如图甲所示是一则公益广告,浓浓的孝心渗透着社会主义核心价值观．小明给爷爷网购了一台电热足浴盆,其铭牌部分参数如图乙所示．
(1)他为爷爷往足浴盆里加入初温为22℃的水,使之达到最大允许注水量,开始正常加热．控制面板如图丙所示,当温度达到显示温度时,完成加热．求此过程中水所吸收的热量_____．[c水=4.2×103J/(kg·℃)]
(2)此次加热过程耗时10min,求此过程足浴盆的电热效率_____．
(3)求此次加热时足浴盆的工作电流______和加热电阻阻值______．(保留1位小数)
(4)加热后,爷爷换成300W档位,泡脚20min,问此次加热和泡脚总共消耗多少电能_____．
备战2021中考一轮复习基础知识强化训练——18.4焦耳定律参考答案
一. 选择题
1.将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是
A．电冰箱产生的热量最多 B．电脑产生的热量最多
C．电热毯产生的热量最多 D．三者产生的热量一样多
【答案】C
2.电熨斗通电一段时间后变得很烫，而连接电熨斗的导线却不怎么热，这主要是因为（ ）
A. 导线的绝缘皮隔热
B. 导线散热比电熨斗快
C. 导线的电阻远小于电熨斗电热丝的电阻
D. 通过导线的电流小于通过电熨斗的电流
【答案】C
3.一台“220V 60W“的电风扇、一盏“36V 60W“的白炽灯和一只“110V 60W“的电热器各自在额定电压下工作，比较它们相同通电时间内产生的热量是（ ）
A. 电风扇最多 B. 电热器最多 C. 白炽灯最多 D. 三者一样多
【答案】B
4.电炉中电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，主要是因为（ ）
A. 导线的绝缘皮隔热
B. 通过导线的电流小于通过电阻丝的电流
C. 导线散热比电阻丝快
D. 导线的电阻远小于电阻丝的电阻，导线上产生的热量很少
【答案】D
5.关于电流通过导体时产生的热量，下列说法中正确的是
A. 根据可知，时间相同，电阻越大，电流产生的热量越少
B. 根据可知，时间相同，电阻越大，电流产生的热量越多
C. 根据可知，时间相同，电压越大，电流产生的热量越多
D. 根据可知，时间和电流相同时，电阻越大，电流产生的热量越多
【答案】D
6.已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min内电动机消耗的电能及产生的热量分别为（ ）
A. 720 J,120 JB. 720 J,720 JC. 720 J,600 JD. 600 J,120 J
【答案】A
7.一个电热器接在电压为10 V的电源上，电功率为10 W，那么（ ）
A. 这个电热器的电阻等于10 Ω B. 通过这个电热器的电流等于10 A
C. 每1min这个电热器消耗的电能是10 J D. 每1min这个电热器产生的热是10 J
【答案】A
8.下列各种用电器均标有“220V 100W”字样，它们正常工作相同的时间，放出的热量最多的用电器是（ ）
A. 电动机 B. 电风扇 C. 电热毯 D. 收录机
【答案】C
9.各式各样的电热器进入我们每家每户的家庭生活中，电热器使用起来效率高，又清洁、安全，最先精确地研究电流产生热量的科学家是（ ）
A. 英国的法拉第 B. 英国的焦耳
C. 丹麦的奥斯特 D. 德国的赫兹
【答案】B
10.如图所示是用电热水壶烧水时的情境，有关描述正确的是（ ）
A. 水沸腾时,继续通电,水的温度会升高
B. 壶盖与壶口上方的“白气”是由水蒸气汽化形成的
C. 烧水过程中,电能转化为内能
D. 壶盖被水蒸气顶起时能量的转化与热机压缩冲程能量的转化相同
【答案】C
11.如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值。比较通电后两根电阻丝各自两端的电压U以及它们在相同时间内分别产生的热量Q甲、Q乙的大小，下面关系中正确的是：（ ）
A.U甲＝U乙 ， Q甲＝Q乙
B.U甲＜U乙 ， Q甲＞Q乙
C.U甲＜U乙 ， Q甲＜Q乙
D.U甲＞U乙 ， Q甲＜Q乙
【答案】C
二、填空题
12.电热器：就是将______ 能全部转化为______ 能的装置．举例；电饭锅、电热水器、电熨斗、电烙铁、电炉等．（即所谓的纯电阻电路）
【答案】电；内
13.夏天常用的电热驱蚊器是利用电流的_____效应工作的．其发热元件正常工作时的电阻为8800Ω，接在家庭照明电路中正常工作100s产生的热量是_____J.
【答案】 (1). 热 (2). 550
14.某电热器电阻是55欧姆，把它接在电源上5分钟产生2.65×105焦的热量，则电源电压是________伏．
【答案】220
15.如图为小明家中使用的具有加热和保溫功能的电的电路图，闭合开关S1．当开关S2_____（选填“断开”或“闭合）时，电路处于保温状态； 若电热器处于加热状态吋消耗的功率为1100W，则R1＝_____ 欧．
【答案】 (1). 断开 (2). 44
16.某校为了师生饮水方便，安装了电热水器。为了测电热水器消耗的电能，关闭其他用电器，只用电热水器给水加热，一段时间后，电能表的示数由图甲示数变成图乙示数，则该电热水器在这段时间内消耗的电能是________kW·h，等于________J。若消耗电能的87%被水吸收，则可把________kg初温度为13℃的水加热至100℃[水的比热容c=4.2×103J/（kg·℃）]
0
7
6
2
4
8
kW·h
脉冲
220V 20A 50Hz
1800mip/kW·h
0
7
6
2
6
9
kW·h
脉冲
220V 20A 50Hz
1800mip/kW·h
甲
乙
【答案】2.1 7.56×105 18
17.如图所示，电源电压为6V，当S1、S2闭合、S3断开时，电流表示数为0.5A，则R1的电阻值为＿＿＿Ω；当S1、S3断开，S2闭合时，电压表示数为3V，则通过R1的电流＿＿＿A,电路的总电功率是＿＿＿W，通电5min电路中R2产生的热量是＿＿＿J。
【答案】12 0.25 1.5 225
18.冬天人们常用电热暖手宝，其内部液体通常采用水。当袋内0.5kg的水由0℃加热至80℃需要吸收的热量为________ J，该电热暖手宝正常工作时功率为600W，不计热量损失，产生这些热量需要的时间为________ s，为了使用时更加安全，它的内部采用了双重温控保护开关，两个温控开关是________ （选填“串联”或“并联”）起来使用的。（水的比热容是4.2 ×10 3 J／(kg·℃)）
【答案】1.68 ×105；280；串联
三、实验题
19.如图是探究“电流通过导体时产生的热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气．
(1)实验中，要比较电阻丝产生的热量的多少，只需比较与之相连的U形管中________．
(2)甲装置可探究电流产生的热量与________的关系，通电一段时间后，________(填“左”或“右”)侧容器中U形管中液面的高度差大．
(3)乙装置中的电阻R3的作用主要是_____________________________________．
(4)如果乙装置中R3发生了断路，保证通电时间相同，与步骤(3)相比较，则左侧U形管中液面的高度差将________(填“变大”“变小”或“不变”)．
(5)利用甲装置还可以研究电压一定时，电流通过导体时产生的热量与电阻的关系．可将甲装置做如下改动：将接在B接线柱上的导线改接在A处，再取一根导线连接在________两个接线柱之间即可．
【答案】（1)液面高度差的变化 (2)电阻 右 (3)使通过R1和R2的电流不相等 (4)变小 BD (6)不能，含有电动机的电路，如含电风扇的电路，电流做的功大部分转化为机械能，只有一小部分转换化为内能，此时W＝UIt＞Q
20.小明利用如图所示的实验装置探究“导体产生的热量与电阻大小的关系”，甲、乙两瓶中装有质量与初温相同的煤油，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的小．
（1）实验中，将甲乙两瓶中的电阻丝串联的目的是 ．
（2）实验时，乙瓶中的温度计示数升高的快，说明乙瓶电阻丝放热多，由此得出的实验结论是：________ ．若乙瓶中的煤油质量为0.5kg，温度计示数升高了10℃，则镍铬合金丝消耗了________ J的电能．（已知c煤油=2.1×103J/（kg•℃），不计热损失）
【答案】控制电流相同，通电时间相同；在电流和通电时间相同，导体的电阻越大，电流通过导体放出的热量多；1.05×104
21.如图所示是“探究电流产生的热量与电流、电阻的关系”的实验装置．（甲、乙、丙是完全相同的密闭容器，内装有等量红墨水，闭合开关前，甲、乙、丙三个容器内三根玻璃管液面相平）

（1）电流产生的热量不易直接测量，在实验中是通过观察玻璃管中液面的________来比较甲、乙、丙容器内空气温度的变化；
（2）在通电时间相同的情况下，通过对比观察________和________容器中的玻璃管液面变化情况来探究电流产生的热量Q与电阻R的关系，得出的结论是________；
（3）在通电时间相同的情况下，通过对比观察________和________容器中的玻璃管液面变化情况来探究电流产生的热量Q与电流I的关系，得出的结论是________．
（4）请根据以上实验结论简要解释“电炉工作时，电炉丝发红而与电炉丝相连的导线却不怎么发热”：________．
【答案】（1）高度
（2）甲；乙；在电流相同、通电时间相同的情况下，电阻越大，电流产生的热量越多
（3）乙；丙；在电阻相同、通电时间相同的情况下，电流越大，电流产生的热量越多
（4）电炉丝与导线是串联的，电流和通电时间相等，电炉丝的电阻较大，产生的热量较多，而导线的电阻极小，所以几乎不发热
四、解答题
22.如图为一款陶瓷电煎药壶，工作电路简化为如图所示，它在工作时，有高火加热、文火萃取和小功率保温三个过程，已知正常工作时，高火加热功率为500W，文火萃取功率为100W，若壶中药液的总质量为1kg，且在额定电压下煎药时，药液的温度与工作时间的关系如图所示
（1）观察图像中高火加热过程可知：电煎药壶在前半段比后半段时间的加热效率。上述高火加热过程中，1kg药液所吸收的热量是多少？[c水=4.2×103J/（kg•°C）]
（2）分析电路可知：当Sa接2，同时Sb________时，电路处于文火萃取阶段，电路中的电阻________在工作。
（3）已知电阻R2=484Ω，求R1的阻值是多少？电煎药壶的额定保温功率是多少瓦？
【答案】（1）3.36×105（2）断开R2（3）121Ω 80W
23.智能手机为人民生活带来方便的同时，手机电池续航能力不足成为人们挥之不去的困扰。现有一款手机，电池容量为3000mAh，电池电压为4V，原装充电器电压为5V，试求：
（1）出门旅游，人们自拍时用到的自拍神器杆柄套有表面刻有精美花纹的橡胶，这是为了______（选填“增大”或“减少”）手与杆柄之间的摩擦力。
（2）使用手机的快充功能，用时2小时就能将手机电池充满，充电时的电流为多少？
（3）若该款手机正常使用1天充一次电，使用时发热损耗5%的电能，试问一年（按365天算）100个该款手机产生的热量相当于燃烧多少煤？（q煤=3.0×107J/kg）
解：（1）人们自拍时用到的自拍神器杆柄套有表面刻有精美花纹的橡胶，这是为了在压力一定时，通过增大接触面的粗糙程度来增大手与杆柄之间的摩擦力。
（2）电池储存的能量：
W=UTt=4V×3A×3600s=4.32×104J，
充电时的电流：
I′===1.2A；
（3）根据η=可得，使用该款手机产生的热量：
Q1=ηW=5%×4.32×104J=2.16×103J，
100个该款手机使用一年产生的热量：
Q=nQ1=100×365×2.16×103J=7.884×107J，
因为Q=mq，所以可得相当于燃烧煤：
m===2.682kg。
答：（1）增大；
（2）使用手机的快充功能，用时2小时就能将手机电池充满，充电时的电流为1.2A；
（3）一年（按365天算）100个该款手机产生的热量相当于燃烧2.682kg煤。
24.如图是某电炖锅电路的简化原理图，R1和R2均为发热电阻，R2的阻值是123.2Ω，电源电压是220V．电炖锅有“烹煮”和“慢炖”两个档位，“烹煮”功率是500W．在一次煮汤过程中，按下开关连接a点，进行“烹煮”，20min后开关自动跳起连接b点，进行“慢炖”再过50min后电炖锅自动断电．试求：

（1）R1的阻值是多少？
（2）电炖锅在“烹煮”过程中，电流所做的功是多少？
（3）电炖锅在“慢炖”过程中，电阻R1产生的热量是多少？
【答案】（1）解：开关连接a点时，电路为R1的简单电路，电炖锅进行“烹煮”， 由P=UI= 可得，R1的阻值：
R1= = =96.8Ω；
答： R1的阻值是96.8Ω；
（2）解：由P= 可知，电炖锅在“烹煮”过程中电流所做的功： W烹煮=P烹煮t烹煮=500W×20×60s=6×105J；
答：电炖锅在“烹煮”过程中，电流所做的功是6×105J；
（3）解：开关连接b点时，R1、R2串联，电炖锅进行“慢炖”， 因串联电路中总电阻等于各分电阻之和，
所以，电路中的电流：
I= = =1A，
电炖锅在“慢炖”过程中电阻R1产生的热量：
Q1=I2R1t慢炖=（1A）2×96.8Ω×50×60s=2.904×105J．
答：电炖锅在“慢炖”过程中，电阻R1产生的热量是2.904×105J．
25.我国北方冬天比较寒冷，许多家庭安装了一种利用电来取暖的床﹣﹣“韩式电热坑”．其工作电路可简化为如图所示，其中K为保护开关，平常处于闭合状态，当温度超过某一警戒温度时自动断开，扇形导体S为旋转型选档开关，可绕0点旋转，每次都和相邻的两触点同时接触，从而实现关、低、中、高四个档位的转换（档位顺序未知，电功率越大档位越高）．小明在家里利用所学的物理知识来测量该电热炕的电功率．他先关闭家里其它所有的用电器，然后将S旋转到与触点1、2连接，观察发现家里标有“3000r/（kW•h）”的电能表的转盘在1min内刚好转了20转．已知R1和R2是发热电阻，R2的阻值是R1的2倍，其它电阻忽略不计，小明家电压恒为220V．完成下列问题：
(1)当S与触点1、2接触时，电热炕功率是多少？
(2)当电热坑处于低档时，电路中通过O点的电流是多少？
(3)当该电热炕处于低档，且正常工作30min，所消耗电能可使1.8L水从25℃升高到多少摄氏度？[无热损失，c水=4.2×103J/（kg•℃），结果保留1位小数]
【答案】（1）400W；（2）0.9A；（3）72.6℃。
【解析】
（1）分析可知，当S与触点1、2接触时，电路为R1的简单电路，1min内电热炕消耗的电能：
W1=20r/3000r/（kW•h）=1/150kW•h=2.4×104J，
由P=W/t可得，电热炕功率：
P1=W1/t=2.4×104J/60s=400W；
（2）由P=U2/R可得，
R1=U2/P1=（220V）2/400W=121Ω，
当S与触点3、4接触时处于抵挡，此时只有R2工作，电路中通过O点的电流；
I=U/R2=U/2R1=220V/242Ω≈0.9A；
（3）由ρ=m/V可得，1.8L水的质量：
m=ρV=1.0×103kg/m3×1.8×10﹣3m3=1.8kg，
当该电热炕处于低档，且正常工作30min，所消耗的电能：
W2=UIt=220V×10/11A×30×60s=3.6×105J，
W2=Q=cm△t，
即
3.6×105J=4.2×103J/（kg•℃）×1.8kg×（t﹣25℃），
解得：
t=72.6℃，
即水温能升高到72.6℃。
26.如图甲所示是一则公益广告,浓浓的孝心渗透着社会主义核心价值观．小明给爷爷网购了一台电热足浴盆,其铭牌部分参数如图乙所示．
(1)他为爷爷往足浴盆里加入初温为22℃的水,使之达到最大允许注水量,开始正常加热．控制面板如图丙所示,当温度达到显示温度时,完成加热．求此过程中水所吸收的热量_____．[c水=4.2×103J/(kg·℃)]
(2)此次加热过程耗时10min,求此过程足浴盆的电热效率_____．
(3)求此次加热时足浴盆的工作电流______和加热电阻阻值______．(保留1位小数)
(4)加热后,爷爷换成300W档位,泡脚20min,问此次加热和泡脚总共消耗多少电能_____．
【答案】 (1). 4.2×105J (2). 87.5% (3). 3.6A (4). 60.5Ω (5). 8.4×105J
【解析】
（1）水吸收的热量：Q=cm（t﹣t0）=4.2×103J/（kg•℃）×5kg×（42℃﹣22℃）=4.2×105J；（2）由图丙指示灯可知，加热时足浴盆的功率P=800W，则足浴盆加热10min消耗的电能：W=Pt=800W×10×60s=4.8×105J，足浴盆的电热效率：η=×100%=×100%=87.5%；（3）此次加热时足浴器的功率P=800W，由P=UI得，此时足浴器的工作电流：I==≈3.6A；由P=可得，加热电阻的阻值：R===60.5Ω；（4）加热后，爷爷换成300W档位，泡脚20min，则泡脚时足浴盆消耗的电能：W′=P′t′=300W×20×60s=3.6×105J，加热和泡脚总共消耗总电能：W总=W+W′=4.8×105J+3.6×105J=8.4×105J．
