    人教版 (新课标)4 法拉第电磁感应定律学案

    展开
    这是一份人教版 (新课标)4 法拉第电磁感应定律学案,共6页。学案主要包含了预习目标,预习内容,提出疑惑等内容,欢迎下载使用。

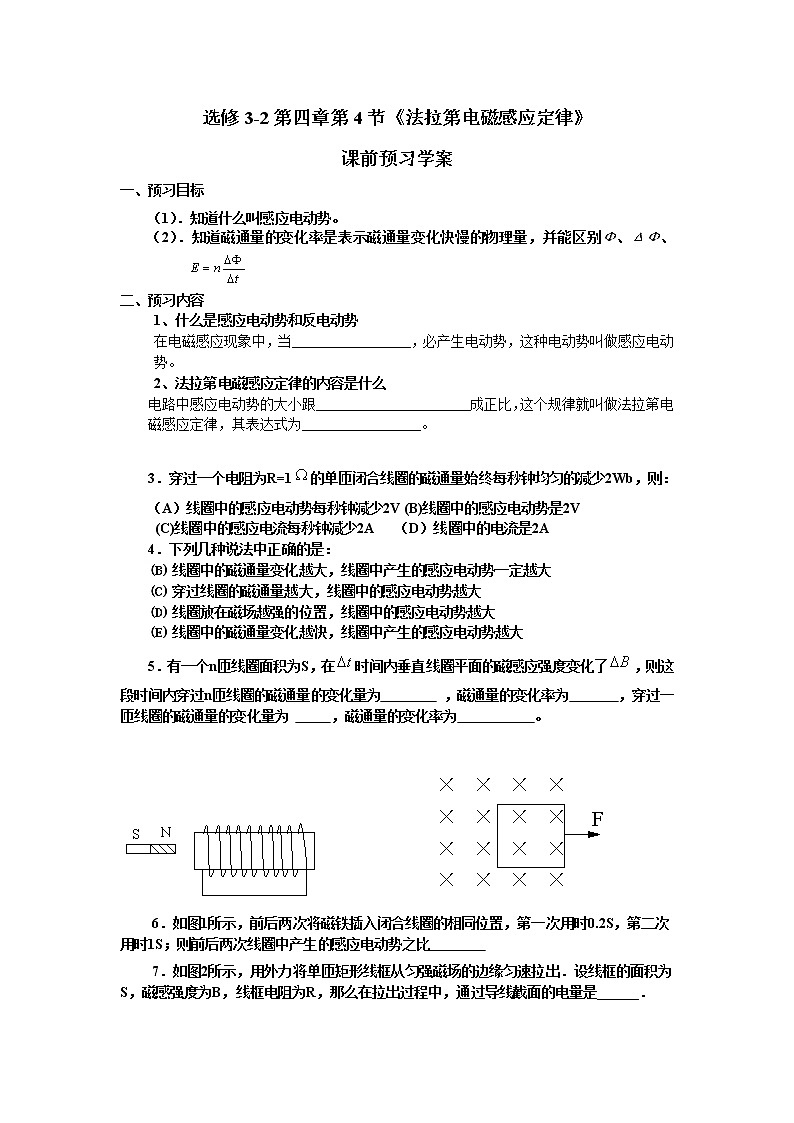

    选修3-2第四章第4《法拉第电磁感应定律》

    课前预习学案

    一、预习目标

    1).知道什么叫感应电动势。

    2).知道磁通量的变化率是表示磁通量变化快慢的物理量,并能区别ΦΔΦ

    二、预习内容

    1、什么是感应电动势和反电动势

    在电磁感应现象中,_________________,必产生电动势,这种电动势叫做感应电动势。

    2法拉第电磁感应定律的内容是什么

    电路中感应电动势的大小跟______________________成正比,这个规律就叫做法拉第电磁感应定律,其表达式为_________________。



    3.穿过一个电阻为R=1的单匝闭合线圈的磁通量始终每秒钟均匀的减少2Wb,则:

    A)线圈中的感应电动势每秒钟减少2V (B)线圈中的感应电动势是2V

     (C)线圈中的感应电流每秒钟减少2A   D)线圈中的电流是2A

    4.下列几种说法中正确的是:

    (B) 线圈中的磁通量变化越大,线圈中产生的感应电动势一定越大

    (C) 穿过线圈的磁通量越大,线圈中的感应电动势越大

    (D) 线圈放在磁场越强的位置,线圈中的感应电动势越大

    (E) 线圈中的磁通量变化越快,线圈中产生的感应电动势越大

    5.有一个n匝线圈面积为S,在时间内垂直线圈平面的磁感应强度变化了,则这段时间内穿过n匝线圈的磁通量的变化量为         ,磁通量的变化率为       ,穿过一匝线圈的磁通量的变化量为      ,磁通量的变化率为





    6.如图1所示,前后两次将磁铁插入闭合线圈的相同位置,第一次用时0.2S,第二次用时1S;则前后两次线圈中产生的感应电动势之比

    7.如图2所示,用外力将单匝矩形线框从匀强磁场的边缘匀速拉出.设线框的面积为S,磁感强度为B,线框电阻为R,那么在拉出过程中,通过导线截面的电量是______

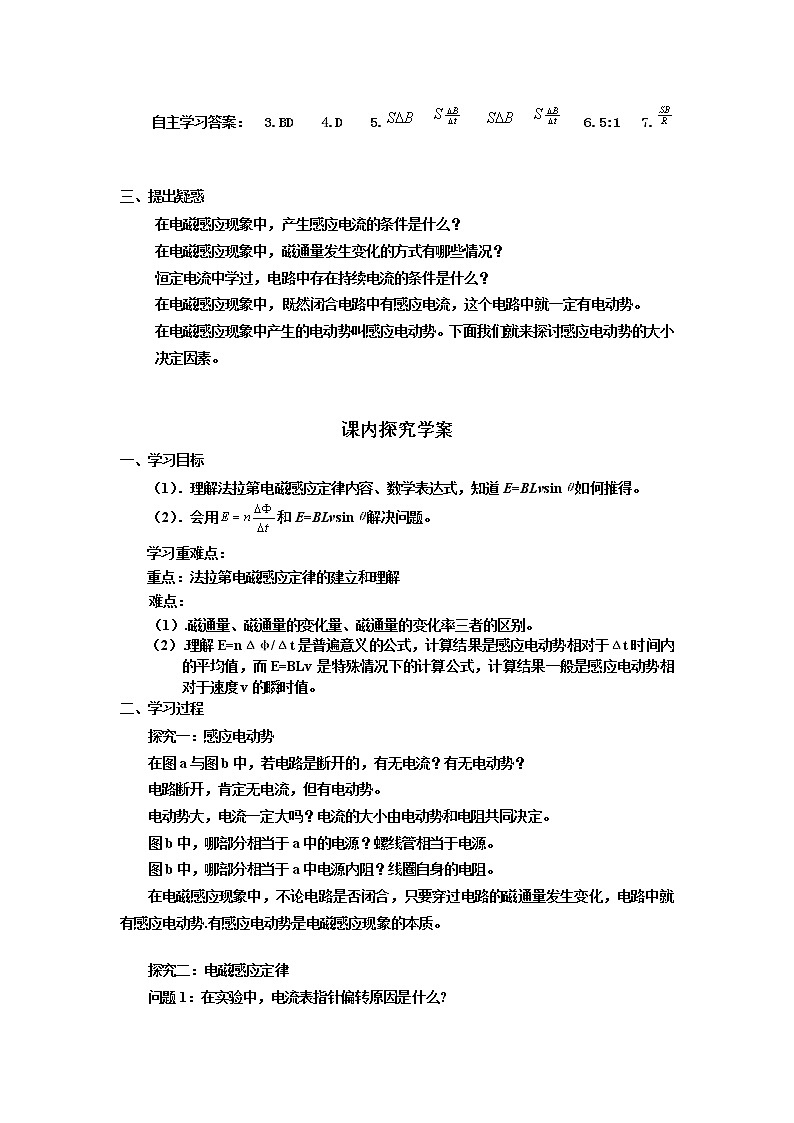

    自主学习答案:  3.BD    4.D    5.          6.5:1   7.





    三、提出疑惑

    在电磁感应现象中,产生感应电流的条件是什么?

     在电磁感应现象中,磁通量发生变化的方式有哪些情况?

     恒定电流中学过,电路中存在持续电流的条件是什么?

     在电磁感应现象中,既然闭合电路中有感应电流,这个电路中就一定有电动势。

    在电磁感应现象中产生的电动势叫感应电动势。下面我们就来探讨感应电动势的大小决定因素。





    课内探究学案

    一、学习目标

    1).理解法拉第电磁感应定律内容、数学表达式,知道E=BLvsinθ如何推得。

    2).会用E=BLvsinθ解决问题。

    学习重难点:

    重点:法拉第电磁感应定律的建立和理解

    难点:

    1.磁通量、磁通量的变化量、磁通量的变化率三者的区别。

    2.理解E=nΔφ/Δt是普遍意义的公式,计算结果是感应电动势相对于Δt时间内的平均值,而E=BLv是特殊情况下的计算公式,计算结果一般是感应电动势相对于速度v的瞬时值。

    二、学习过程

    探究一:感应电动势

    在图a与图b中,若电路是断开的,有无电流?有无电动势?

    电路断开,肯定无电流,但有电动势。

    电动势大,电流一定大吗?电流的大小由电动势和电阻共同决定。

    b中,哪部分相当于a中的电源?螺线管相当于电源。

    b中,哪部分相当于a中电源内阻?线圈自身的电阻。

    在电磁感应现象中,不论电路是否闭合,只要穿过电路的磁通量发生变化,电路中就有感应电动势.有感应电动势是电磁感应现象的本质。



    探究二:电磁感应定律

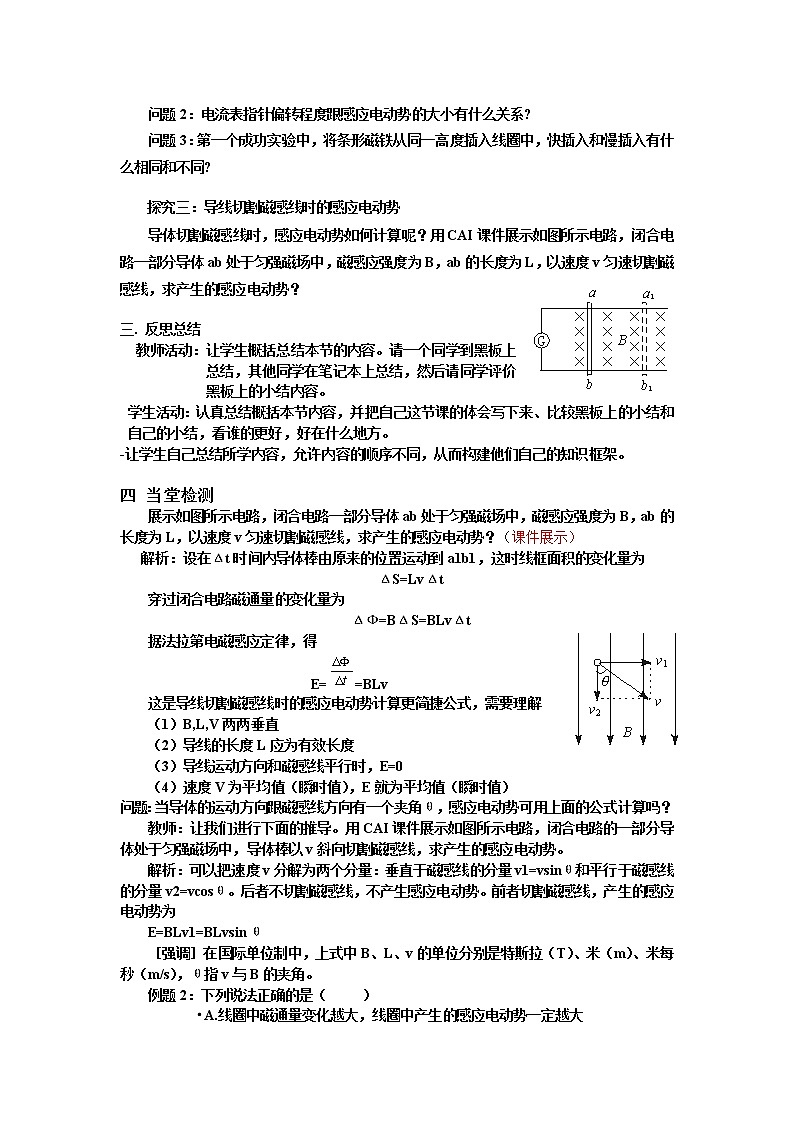

    问题1:在实验中,电流表指针偏转原因是什么?

    问题2:电流表指针偏转程度跟感应电动势的大小有什么关系?

    问题3:第一个成功实验中,将条形磁铁从同一高度插入线圈中,快插入和慢插入有什么相同和不同?



    探究三:导线切割磁感线时的感应电动势

    导体切割磁感线时,感应电动势如何计算呢?用CAI课件展示如图所示电路,闭合电路一部分导体ab处于匀强磁场中,磁感应强度为Bab的长度为L,以速度v匀速切割磁感线,求产生的感应电动势?



    . 反思总结

    教师活动:让学生概括总结本节的内容。请一个同学到黑板上总结,其他同学在笔记本上总结,然后请同学评价黑板上的小结内容。

    学生活动:认真总结概括本节内容,并把自己这节课的体会写下来、比较黑板上的小结和自己的小结,看谁的更好,好在什么地方。

    -让学生自己总结所学内容,允许内容的顺序不同,从而构建他们自己的知识框架。



    当堂检测

    展示如图所示电路,闭合电路一部分导体ab处于匀强磁场中,磁感应强度为Bab的长度为L,以速度v匀速切割磁感线,求产生的感应电动势?课件展示

       解析:设在Δt时间内导体棒由原来的位置运动到a1b1,这时线框面积的变化量为

    ΔS=LvΔt

    穿过闭合电路磁通量的变化量为

    ΔΦ=BΔS=BLvΔt

    据法拉第电磁感应定律,得

    E==BLv

    这是导线切割磁感线时的感应电动势计算更简捷公式,需要理解

    1B,L,V两两垂直

    2)导线的长度L应为有效长度

    3)导线运动方向和磁感线平行时,E=0

    4)速度V为平均值(瞬时值),E就为平均值(瞬时值)

    问题:当导体的运动方向跟磁感线方向有一个夹角θ,感应电动势可用上面的公式计算吗?

    教师:让我们进行下面的推导。用CAI课件展示如图所示电路,闭合电路的一部分导体处于匀强磁场中,导体棒以v斜向切割磁感线,求产生的感应电动势。

    解析:可以把速度v分解为两个分量:垂直于磁感线的分量v1=vsinθ和平行于磁感线的分量v2=vcosθ。后者不切割磁感线,不产生感应电动势。前者切割磁感线,产生的感应电动势为

    E=BLv1=BLvsinθ

    [强调]在国际单位制中,上式中BLv的单位分别是特斯拉(T)、米(m)、米每秒(m/s),θvB的夹角。

    例题2:下列说法正确的是(

    A.线圈中磁通量变化越大,线圈中产生的感应电动势一定越大

    B.线圈中的磁通量越大,线圈中产生的感应电动势一定越大

    C.线圈处在磁场越强的位置,线圈中产生的感应电动势一定越大

    D.线圈中磁通量变化得越快,线圈中产生的感应电动势越大

    例题3:一个匝数为100、面积为10cm2的线圈垂直磁场放置,在0. 5s内穿过它的磁场从1T增加到9T。求线圈中的感应电动势。

    解:由电磁感应定律可得E=nΔΦ/Δt

    ΔΦ Δ×

    联立可得E=n Δ×/Δt

    代如数值可得E=16V





    课后练习与提高

    1.法拉第电磁感应定律可以这样表述:闭合电路中感应电动势的大小

    A.跟穿过这一闭合电路的磁通量成正比

    B.跟穿过这一闭合电路的磁感应强度成正比

    C.跟穿过这一闭合电路的磁通量的变化率成正比

    D.跟穿过这一闭合电路的磁通量的变化量成正比

    点评:熟记法拉第电磁感应定律的内容

    2.将一磁铁缓慢地或迅速地插到闭合线圈中同样位置处,不发生变化的物理量有

    A.磁通量的变化率       B.感应电流的大小

    C.消耗的机械功率        D.磁通量的变化量

    E.流过导体横截面的电荷量

    点评:插到同样位置,磁通量变化量相同,但用时不同

    3.恒定的匀强磁场中有一圆形闭合导线圈,线圈平面垂直于磁场方向,当线圈在磁场中做下列哪种运动时,线圈中能产生感应电流

    A.线圈沿自身所在平面运动

    B.沿磁场方向运动

    C.线圈绕任意一直径做匀速转动

    D.线圈绕任意一直径做变速转动

    点评:判断磁通量是否变化

    4.一个矩形线圈,在匀强磁场中绕一个固定轴做匀速运动,当线圈处于如图所示位置时,此线圈

    A.磁通量最大,磁通量变化率最大,感应电动势最小

    B.磁通量最大,磁通量变化率最大,感应电动势最大

    C.磁通量最小,磁通量变化率最大,感应电动势最大

    D.磁通量最小,磁通量变化率最小,感应电动势最小

    解析:这时线圈平面与磁场方向平行,磁通量为零,磁通量的变化率最大.

    5.一个N匝的圆线圈,放在磁感应强度为B的匀强磁场中,线圈平面跟磁感应强度方向成30°角,磁感应强度随时间均匀变化,线圈导线规格不变.下列方法中可使线圈中感应电流增加一倍的是

    A.将线圈匝数增加一倍           B.将线圈面积增加一倍

    C.将线圈半径增加一倍           D.适当改变线圈的取向

    解析:A、B中的E虽变大一倍,但线圈电阻也相应发生变化.

    6.如图所示,在竖直向下的匀强磁场中,将一个水平放置的金属棒ab以水平初速度v0抛出,设运动的整个过程中棒的取向不变且不计空气阻力,则金属棒在运动过程中产生的感应电动势大小将

    A.越来越大      B.越来越小

    C.保持不变      D.无法确定

    点评:理解E=BLv中v是有效切割速度

    7.如图所示,C是一只电容器,先用外力使金属杆ab贴着水平平行金属导轨在匀强磁场中沿垂直磁场方向运动,到有一定速度时突然撤销外力.不计摩擦,则ab以后的运动情况可能是

    A.减速运动到停止               B.来回往复运动

    C.匀速运动                     D.加速运动

    点评:电容器两端电压不变化则棒中无电流

    8.横截面积S=0.2 m2、n=100匝的圆形线圈A处在如图所示的磁场内,磁感应强度变化率为0.02 T/s.开始时S未闭合,R1=4 Ω,R2=6Ω,C=30 μF,线圈内阻不计,求:

    (1)闭合S后,通过R2的电流的大小;

    (2)闭合S后一段时间又断开,问S断开后通过R2的电荷量是多少?

    所以Q=CU2=30×10-6×0.04 C=7.2×10-6 C.













    答案:1.C,2. DE, 3.CD, 4.C, 5.CD, 6.C, 7.C

    8:解:(1)磁感应强度变化率的大小为=0.02 T/s,B逐渐减弱,

    所以E=n=100×0.02×0.2 V=0.4 V

    I= A=0.04 A,方向从上向下流过R2.

    (2)R2两端的电压为U2=×0.4 V=0.24 V
