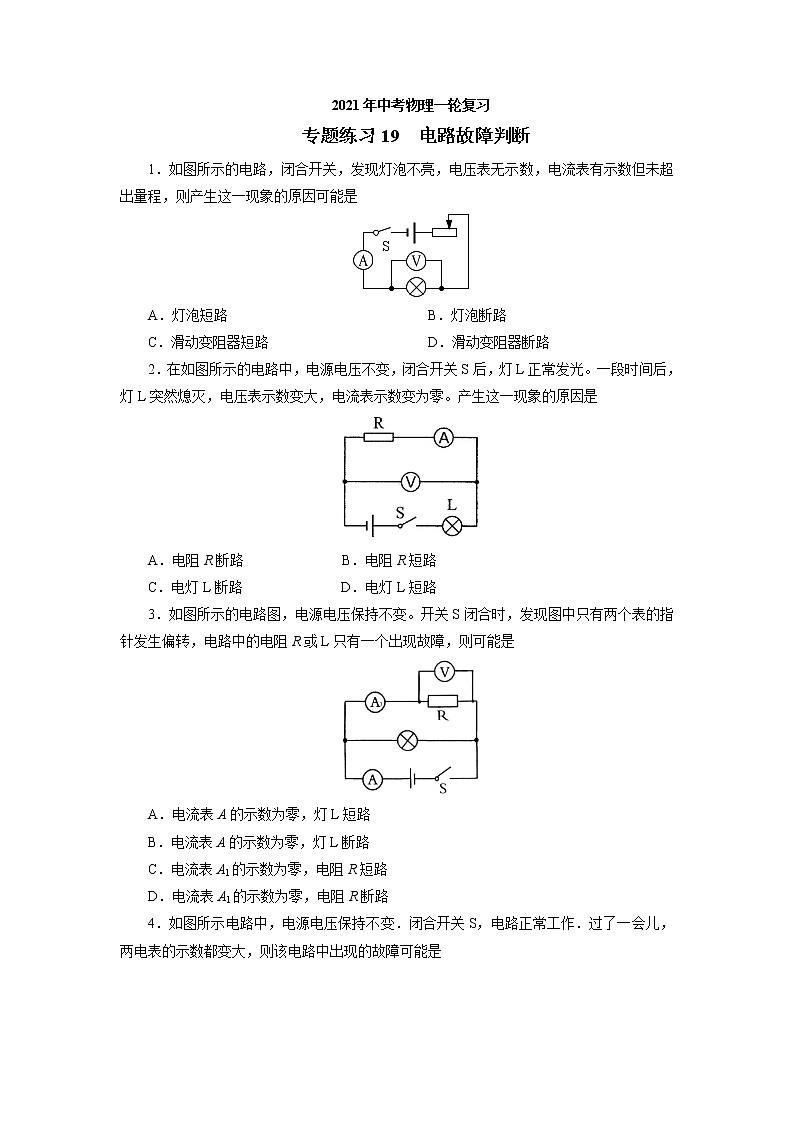

2021年中考物理一轮复习专题练习19电路故障判断

2021年中考物理一轮复习

专题练习19  电路故障判断

1．如图所示的电路，闭合开关，发现灯泡不亮，电压表无示数，电流表有示数但未超出量程，则产生这一现象的原因可能是

A．灯泡短路        B．灯泡断路

C．滑动变阻器短路      D．滑动变阻器断路

2．在如图所示的电路中，电源电压不变，闭合开关S后，灯L正常发光。一段时间后，灯L突然熄灭，电压表示数变大，电流表示数变为零。产生这一现象的原因是

A．电阻R断路              B．电阻R短路

C．电灯L断路              D．电灯L短路

3．如图所示的电路图，电源电压保持不变。开关S闭合时，发现图中只有两个表的指针发生偏转，电路中的电阻R或L只有一个出现故障，则可能是

A．电流表A的示数为零，灯L短路

B．电流表A的示数为零，灯L断路

C．电流表A1的示数为零，电阻R短路

D．电流表A1的示数为零，电阻R断路

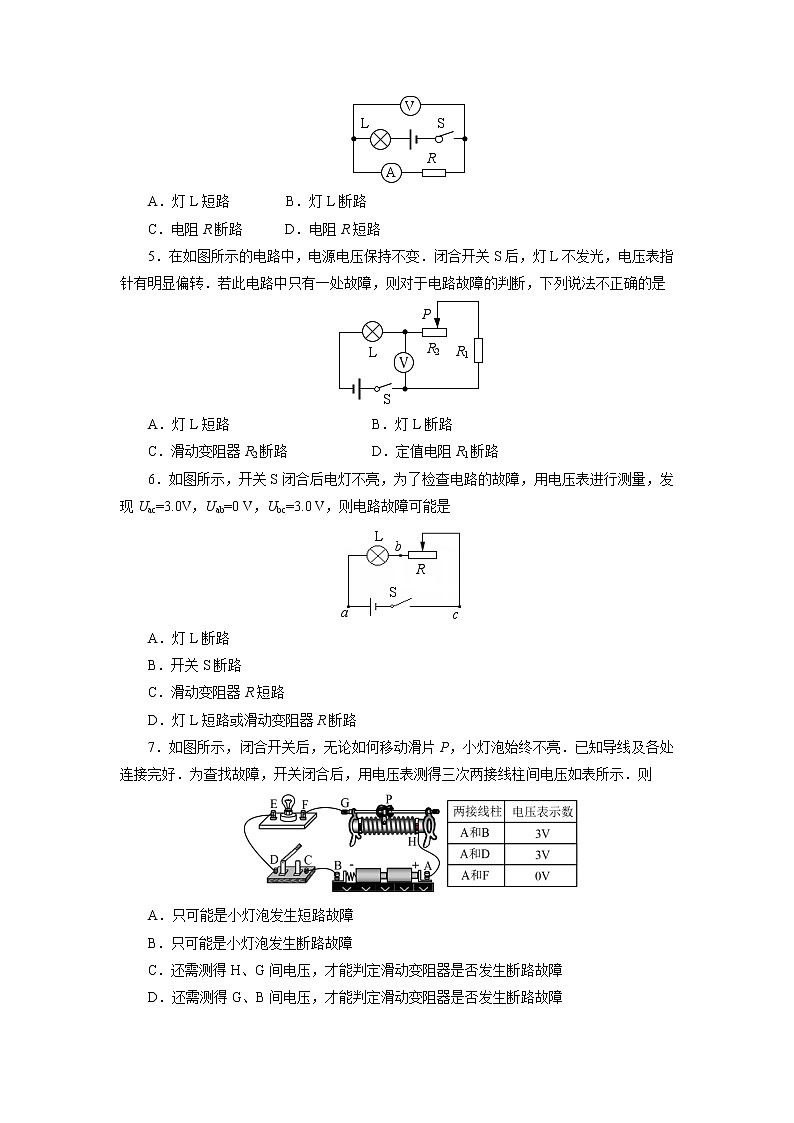

4．如图所示电路中，电源电压保持不变．闭合开关S，电路正常工作．过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是

A．灯L短路        B．灯L断路

C．电阻R断路      D．电阻R短路

5．在如图所示的电路中，电源电压保持不变．闭合开关S后，灯L不发光，电压表指针有明显偏转．若此电路中只有一处故障，则对于电路故障的判断，下列说法不正确的是

A．灯L短路      B．灯L断路

C．滑动变阻器R2断路   D．定值电阻R1断路

6．如图所示，开关S闭合后电灯不亮，为了检查电路的故障，用电压表进行测量，发现Uac=3.0V，Uab=0 V，Ubc=3.0 V，则电路故障可能是

A．灯L断路

B．开关S断路

C．滑动变阻器R短路

D．灯L短路或滑动变阻器R断路

7．如图所示，闭合开关后，无论如何移动滑片P，小灯泡始终不亮．已知导线及各处连接完好．为查找故障，开关闭合后，用电压表测得三次两接线柱间电压如表所示．则

A．只可能是小灯泡发生短路故障

B．只可能是小灯泡发生断路故障

C．还需测得H、G间电压，才能判定滑动变阻器是否发生断路故障

D．还需测得G、B间电压，才能判定滑动变阻器是否发生断路故障

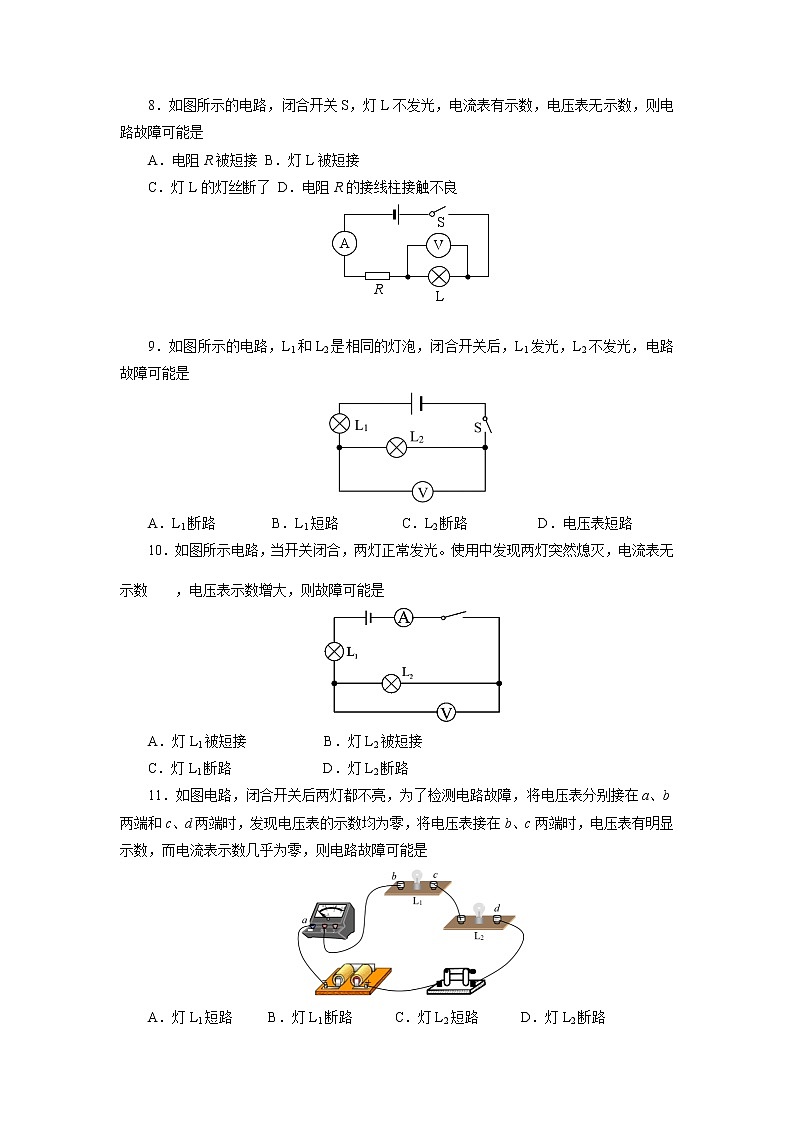

8．如图所示的电路，闭合开关S，灯L不发光，电流表有示数，电压表无示数，则电路故障可能是

A．电阻R被短接 B．灯L被短接

C．灯L的灯丝断了 D．电阻R的接线柱接触不良

9．如图所示的电路，L1和L2是相同的灯泡，闭合开关后，L1发光，L2不发光，电路故障可能是

A．L1断路        B．L1短路         C．L2断路          D．电压表短路

10．如图所示电路，当开关闭合，两灯正常发光。使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是

A．灯L1被短接           B．灯L2被短接

C．灯L1断路             D．灯L2断路

11．如图电路，闭合开关后两灯都不亮，为了检测电路故障，将电压表分别接在a、b两端和c、d两端时，发现电压表的示数均为零，将电压表接在b、c两端时，电压表有明显示数，而电流表示数几乎为零，则电路故障可能是

A．灯L1短路     B．灯L1断路      C．灯L2短路      D．灯L2断路

12．如图所示，闭合开关S，小灯泡L发光后突然熄灭，电流表示数几乎为零，电压表示数接近电源电压，关于故障的判断正确的是

A．灯L短路

B．灯L断路

C．滑动变阻器R短路

D．滑动变阻器R断路

13．小明利用如图所示的电路测Rx的电阻．连接好电路闭合开关后，无论怎样调节滑动变阻器滑片，电流表指针几乎无偏转、电压表示数接近电源电压，出现这种情况的原因是

A．Rx短路           B．Rx断路

C．电流表断路       D．滑动变阻器断路

14．如图所示电路中，电源电压保持不变，闭合开关S后，电路正常工作，过了一会儿，灯L变亮，两只电表中只有一只电表示数变大。则下列判断正确的是

A．R0短路，电流表示数变大      B．R1断路，电压表示数变大

C．R1断路，电流表示数变大      D．R0短路，电压表示数变大

15．在如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是

A．电流表短路     B．灯泡L1开路      C．灯泡L2短路   D．灯泡L2开路

16．如图是某同学做实验的电路图，闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数接近电源电压，则该电路的故障是

A．电源正极与a之间断路 B．a、L1、b之间断路

C．b、L2、c之间断路     D．c与电源负极之间断路

17．在如图所示的电路中，电源电压保持不变，闭合电键S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障．

①电路中的故障可能是______；

②接着，移动变阻器R2的滑片P，只观察到一个电表的示数发生了改变，则故障一定是______．

18．如图所示，两只电表及导线完好。闭合开关，两只电表示数均为零。现用一个完好的电阻替换R2，再闭合开关：

①只有电压表示数不为零，则原来的故障是＿＿＿＿＿＿＿＿＿＿＿＿；

②若只有电流表示数不为零，则原来的故障是＿＿＿＿＿＿＿＿＿＿＿＿。

参考答案

1．A　2．A　3.D　4.A　5. B　6. D　7．D　8．B　 9. D　10.D

11. B　12. B　13．B　14．B　 15. B　16.C

17.R1断路或R1短路      R1短路

18.R1和R2都断路     R1短路，R2断路
