2021中考物理二轮复习 坐标图像题（通用版）

这是一份2021中考物理二轮复习 坐标图像题（通用版），文件包含2021中考物理二轮复习坐标图像题原卷版docx、2021中考物理二轮复习坐标图像题解析版docx等2份试卷配套教学资源，其中试卷共29页， 欢迎下载使用。

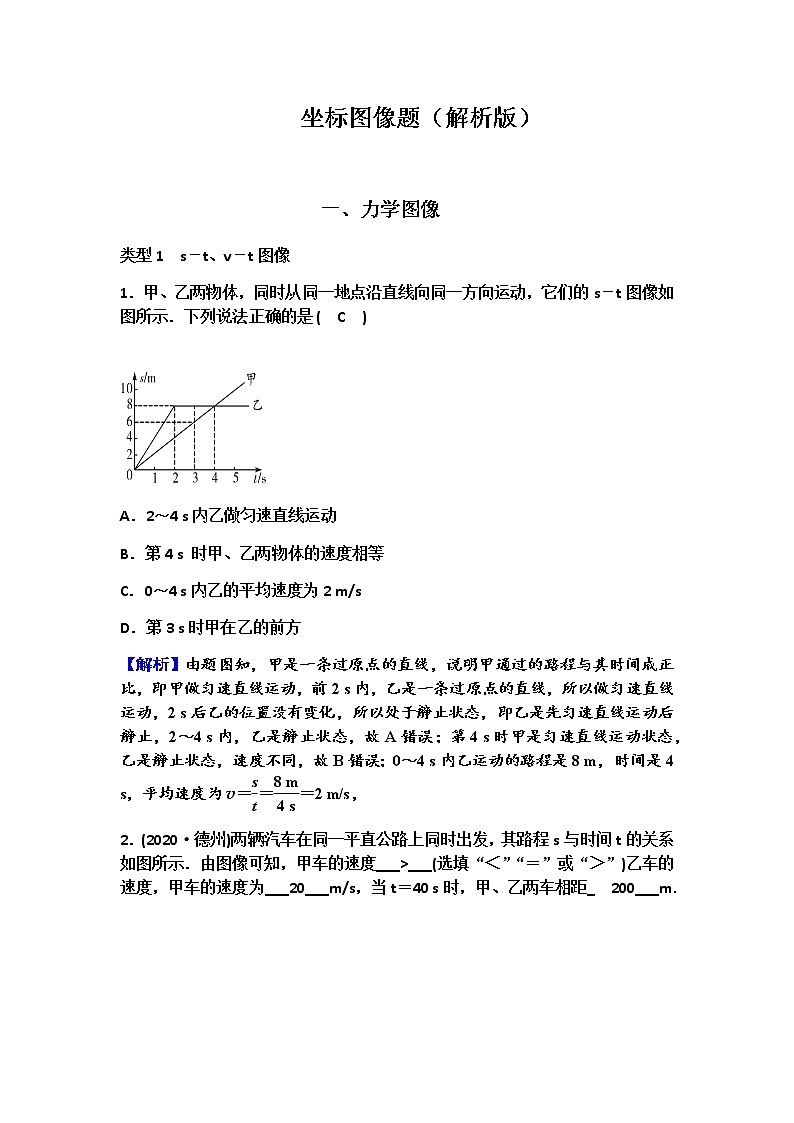

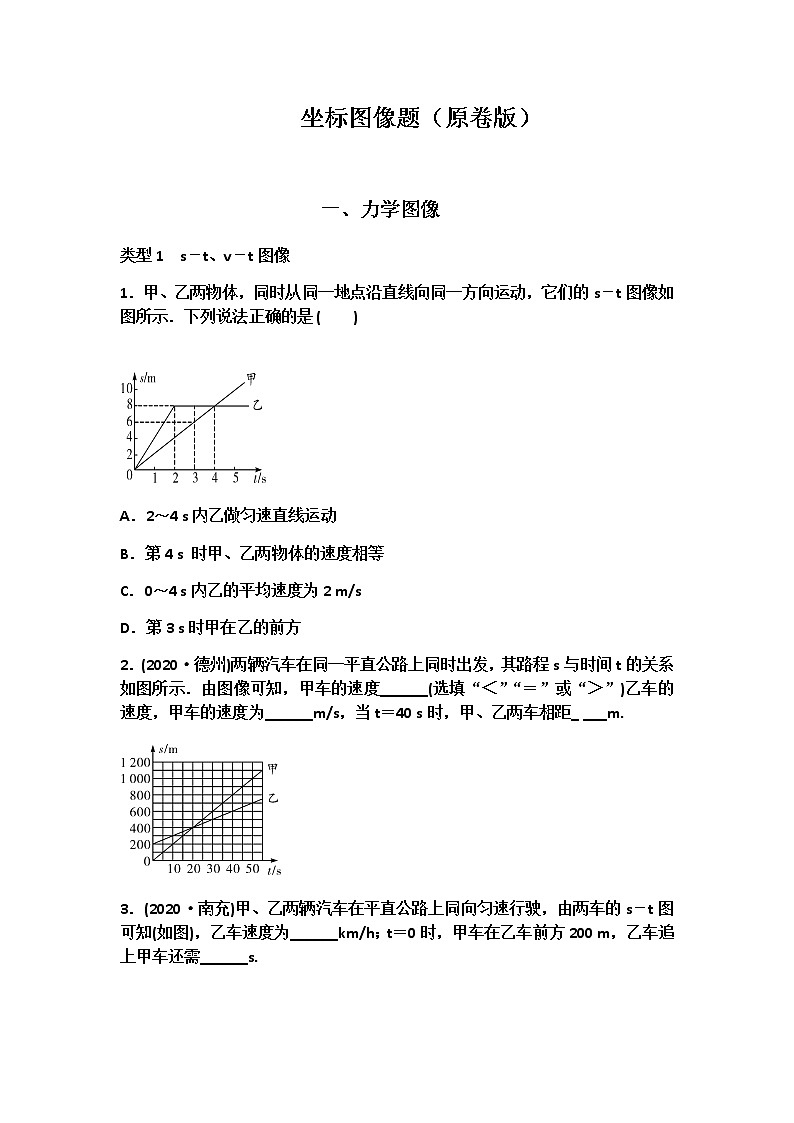

一、力学图像


类型1 s－t、v－t图像


甲、乙两物体，同时从同一地点沿直线向同一方向运动，它们的s－t图像如图所示．下列说法正确的是( C )





A．2～4 s内乙做匀速直线运动


B．第4 s 时甲、乙两物体的速度相等


C．0～4 s内乙的平均速度为2 m/s


D．第3 s时甲在乙的前方


【解析】由题图知，甲是一条过原点的直线，说明甲通过的路程与其时间成正比，即甲做匀速直线运动，前2 s内，乙是一条过原点的直线，所以做匀速直线运动，2 s后乙的位置没有变化，所以处于静止状态，即乙是先匀速直线运动后静止，2～4 s内，乙是静止状态，故A错误；第4 s时甲是匀速直线运动状态，乙是静止状态，速度不同，故B错误；0～4 s内乙运动的路程是8 m，时间是4 s，平均速度为v＝eq \f(s,t)＝eq \f(8 m,4 s)＝2 m/s，


2．(2020·德州)两辆汽车在同一平直公路上同时出发，其路程s与时间t的关系如图所示．由图像可知，甲车的速度___>___(选填“＜”“＝”或“＞”)乙车的速度，甲车的速度为___20___m/s，当t＝40 s时，甲、乙两车相距_ 200___m.

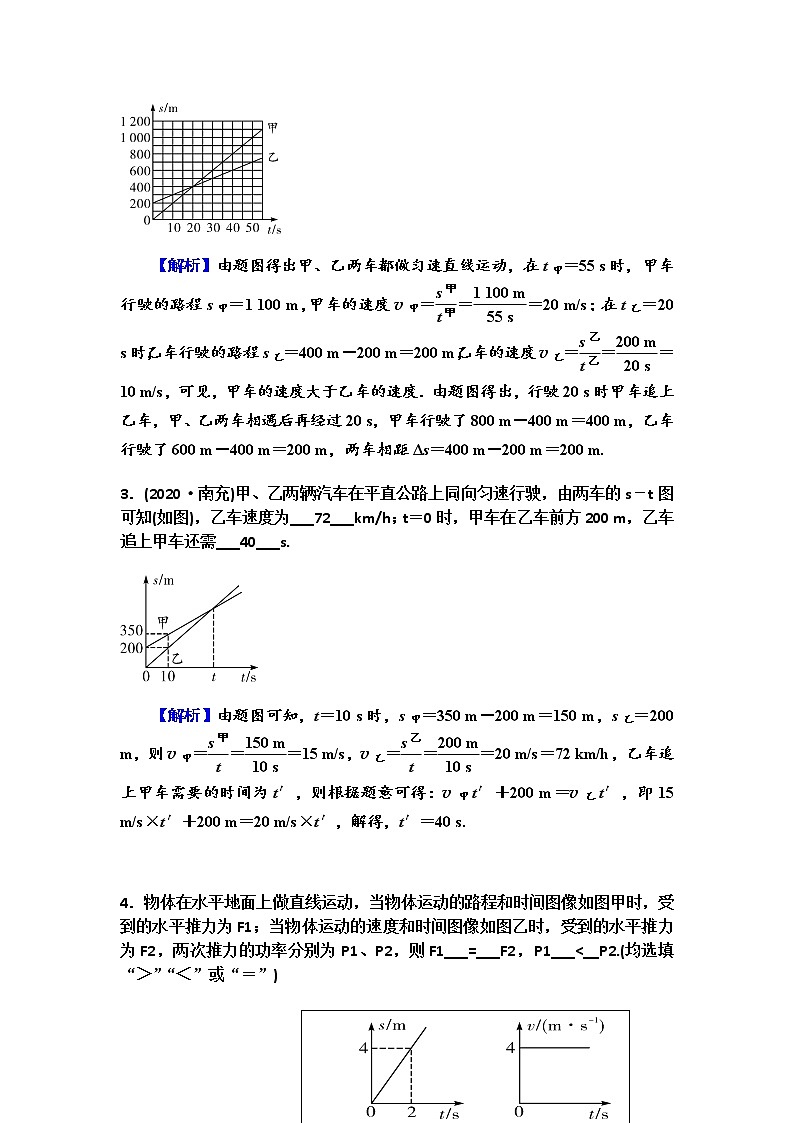

【解析】由题图得出甲、乙两车都做匀速直线运动，在t甲＝55 s时，甲车行驶的路程s甲＝1 100 m，甲车的速度v甲＝eq \f(s甲,t甲)＝eq \f(1 100 m,55 s)＝20 m/s；在t乙＝20 s时，乙车行驶的路程s乙＝400 m－200 m＝200 m，乙车的速度v乙＝eq \f(s乙,t乙)＝eq \f(200 m,20 s)＝10 m/s，可见，甲车的速度大于乙车的速度．由题图得出，行驶20 s时甲车追上乙车，甲、乙两车相遇后再经过20 s，甲车行驶了800 m－400 m＝400 m，乙车行驶了600 m－400 m＝200 m，两车相距Δs＝400 m－200 m＝200 m.


3．(2020·南充)甲、乙两辆汽车在平直公路上同向匀速行驶，由两车的s－t图可知(如图)，乙车速度为___72___km/h；t＝0时，甲车在乙车前方200 m，乙车追上甲车还需___40___s.





【解析】由题图可知，t＝10 s时，s甲＝350 m－200 m＝150 m，s乙＝200 m，则v甲＝eq \f(s甲,t)＝eq \f(150 m,10 s)＝15 m/s，v乙＝eq \f(s乙,t)＝eq \f(200 m,10 s)＝20 m/s＝72 km/h，乙车追上甲车需要的时间为t′，则根据题意可得：v甲t′＋200 m＝v乙t′，即15 m/s×t′＋200 m＝20 m/s×t′，解得，t′＝40 s.

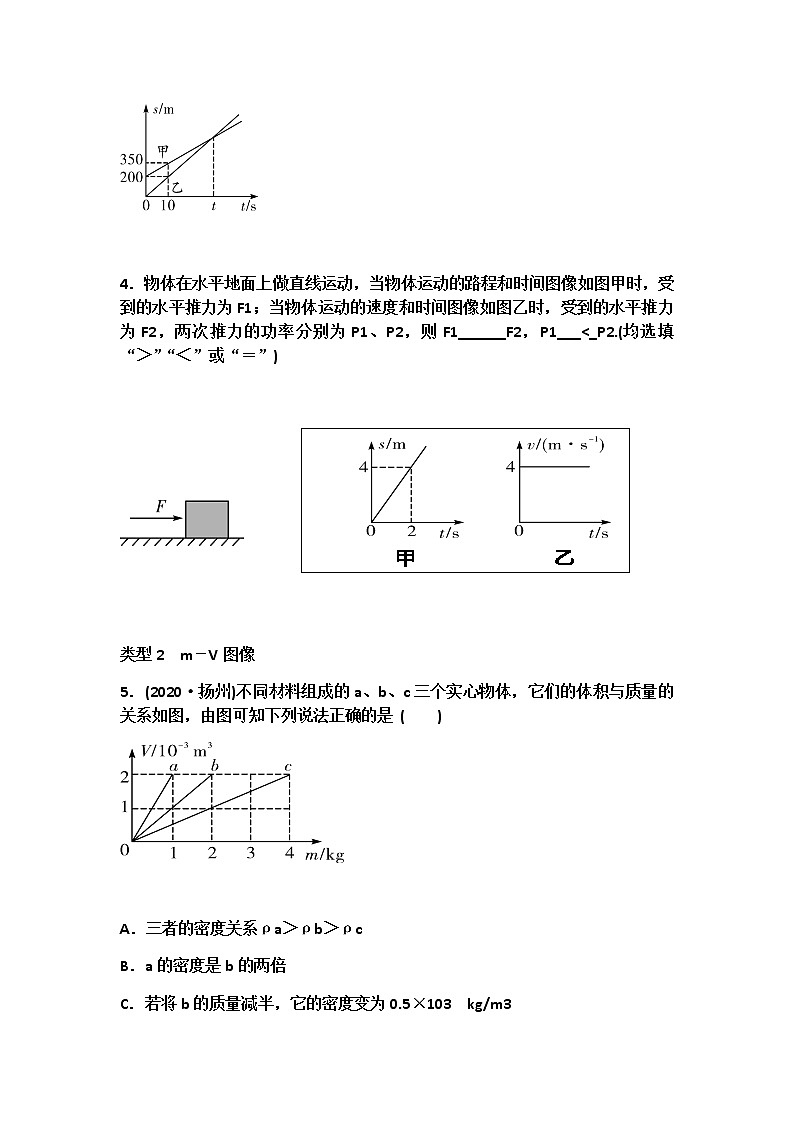

物体在水平地面上做直线运动，当物体运动的路程和时间图像如图甲时，受到的水平推力为F1；当物体运动的速度和时间图像如图乙时，受到的水平推力为F2，两次推力的功率分别为P1、P2，则F1___=___F2，P1___
