2020_2021学年九年级物理全册第19章生活用电单元重点题型精选含解析新版新人教版

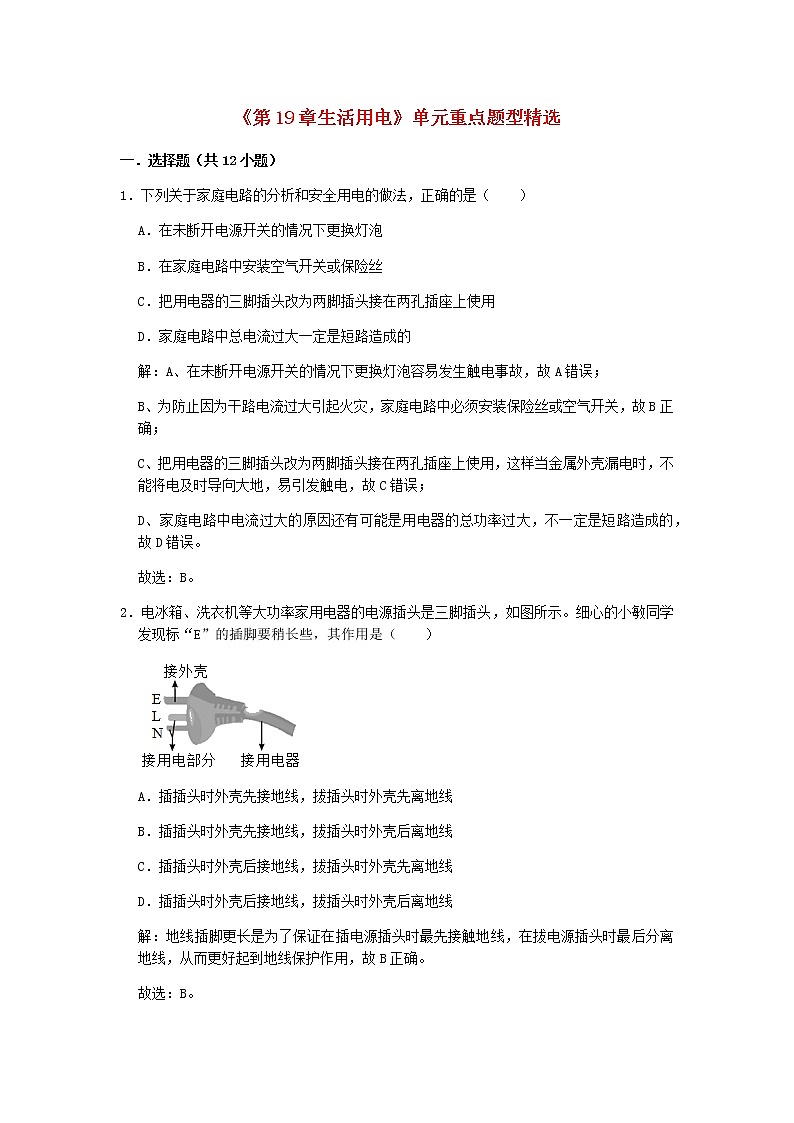

《第19章生活用电》单元重点题型精选

一．选择题（共12小题）

1．下列关于家庭电路的分析和安全用电的做法，正确的是（　　）

A．在未断开电源开关的情况下更换灯泡

B．在家庭电路中安装空气开关或保险丝

C．把用电器的三脚插头改为两脚插头接在两孔插座上使用

D．家庭电路中总电流过大一定是短路造成的

解：A、在未断开电源开关的情况下更换灯泡容易发生触电事故，故A错误；

B、为防止因为干路电流过大引起火灾，家庭电路中必须安装保险丝或空气开关，故B正确；

C、把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故C错误；

D、家庭电路中电流过大的原因还有可能是用电器的总功率过大，不一定是短路造成的，故D错误。

故选：B。

2．电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头，如图所示。细心的小敏同学发现标“E”的插脚要稍长些，其作用是（　　）

A．插插头时外壳先接地线，拔插头时外壳先离地线

B．插插头时外壳先接地线，拔插头时外壳后离地线

C．插插头时外壳后接地线，拔插头时外壳先离地线

D．插插头时外壳后接地线，拔插头时外壳后离地线

解：地线插脚更长是为了保证在插电源插头时最先接触地线，在拔电源插头时最后分离地线，从而更好起到地线保护作用，故B正确。

故选：B。

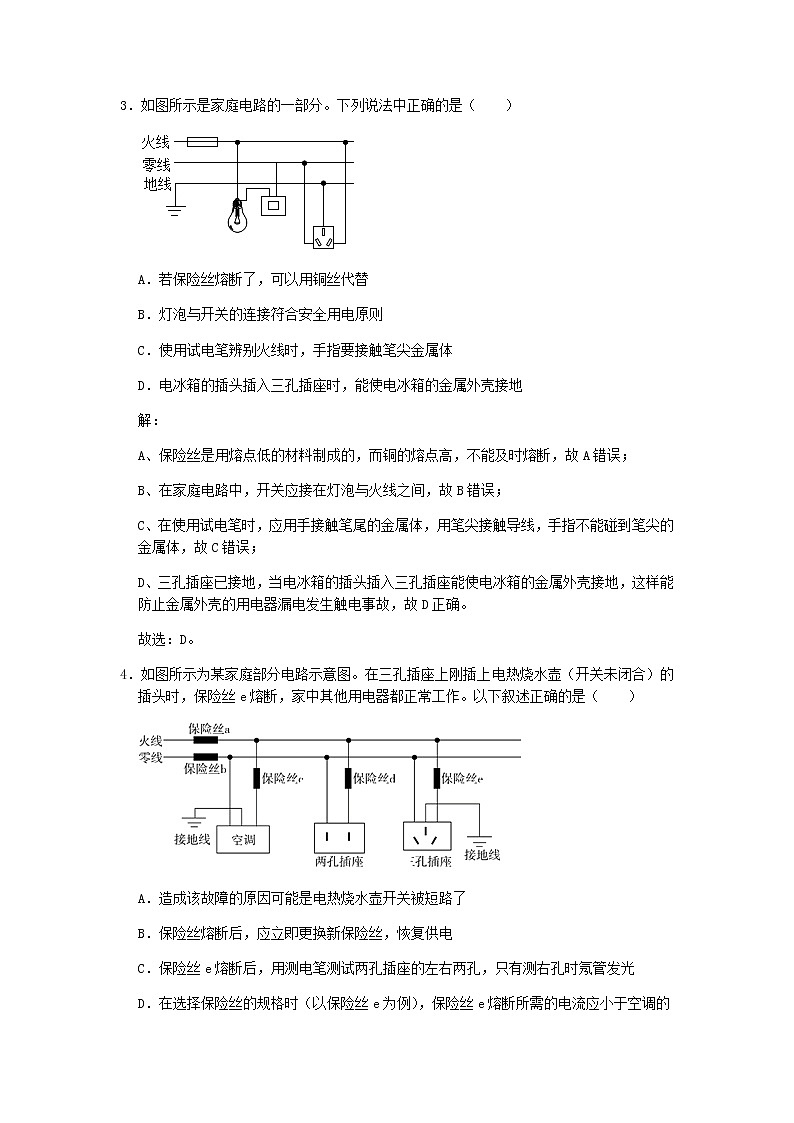

3．如图所示是家庭电路的一部分。下列说法中正确的是（　　）

A．若保险丝熔断了，可以用铜丝代替

B．灯泡与开关的连接符合安全用电原则

C．使用试电笔辨别火线时，手指要接触笔尖金属体

D．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地

解：

A、保险丝是用熔点低的材料制成的，而铜的熔点高，不能及时熔断，故A错误；

B、在家庭电路中，开关应接在灯泡与火线之间，故B错误；

C、在使用试电笔时，应用手接触笔尾的金属体，用笔尖接触导线，手指不能碰到笔尖的金属体，故C错误；

D、三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能防止金属外壳的用电器漏电发生触电事故，故D正确。

故选：D。

4．如图所示为某家庭部分电路示意图。在三孔插座上刚插上电热烧水壶（开关未闭合）的插头时，保险丝e熔断，家中其他用电器都正常工作。以下叙述正确的是（　　）

A．造成该故障的原因可能是电热烧水壶开关被短路了

B．保险丝熔断后，应立即更换新保险丝，恢复供电

C．保险丝e熔断后，用测电笔测试两孔插座的左右两孔，只有测右孔时氖管发光

D．在选择保险丝的规格时（以保险丝e为例），保险丝e熔断所需的电流应小于空调的额定电流

解：

A、在三孔插座上刚插上电热烧水壶（开关未闭合）的插头时，保险丝e熔断，说明通过电热水壶的电流过大，其原因可能是电热水壶的开关短路，而电热水壶的功率又过大，或者是插头短路，故A正确；

B、保险丝熔断后，需要检查电路故障，排出故障后再重新更换保险丝，故B错误；

C、保险丝e熔断后，由于保险丝控制的是火线，三孔插座右孔与火线之间是断开的，故用测电笔测试两孔插座的左右两孔，右孔不发光，故C错误；

D、为了能使空调正常工作，保险丝的熔断电流应该要大于空调的额定电流，故D错误。

故选：A。

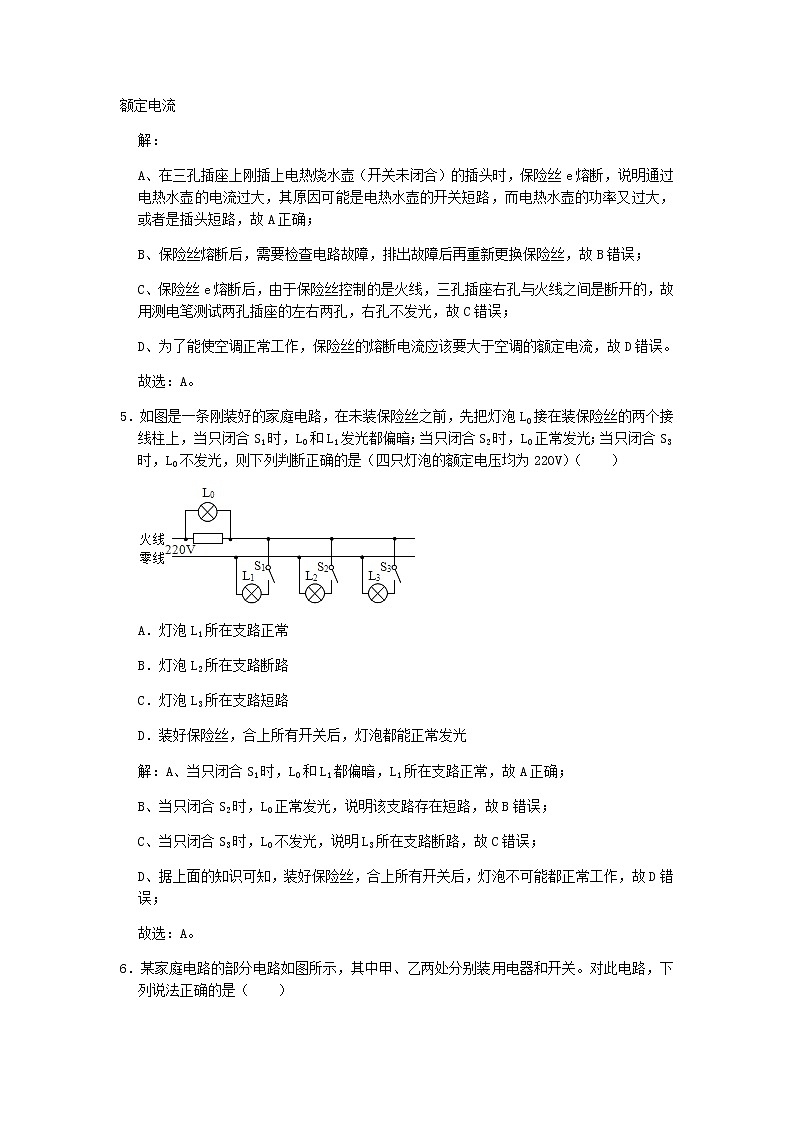

5．如图是一条刚装好的家庭电路，在未装保险丝之前，先把灯泡L0接在装保险丝的两个接线柱上，当只闭合S1时，L0和L1发光都偏暗；当只闭合S2时，L0正常发光；当只闭合S3时，L0不发光，则下列判断正确的是（四只灯泡的额定电压均为220V）（　　）

A．灯泡L1所在支路正常

B．灯泡L2所在支路断路

C．灯泡L3所在支路短路

D．装好保险丝，合上所有开关后，灯泡都能正常发光

解：A、当只闭合S1时，L0和L1都偏暗，L1所在支路正常，故A正确；

B、当只闭合S2时，L0正常发光，说明该支路存在短路，故B错误；

C、当只闭合S3时，L0不发光，说明L3所在支路断路，故C错误；

D、据上面的知识可知，装好保险丝，合上所有开关后，灯泡不可能都正常工作，故D错误；

故选：A。

6．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是（　　）

A．火线上的保险丝应该改装到零线上

B．甲处应装用电器，乙处应装开关

C．当用电器功率增大时，通过保险丝的电流就增大

D．当保险丝熔断后，可以用铜丝代替

解：A、为了安全，保险丝应接在火线上，而不是零线上，故A错误；

B、按照安全用电的要求，甲处安装开关，乙处安装电灯，故B错误；

C、家庭电路中用电器是并联的，同时使用的越多，电路中的总功率越大，而电路两端的电压是不变的，根据P＝UI，电路中的电流越大，故C正确；

D、电路中电流增大时，超过保险丝的熔断电流值，保险丝就会熔断，因此当保险丝熔断后，不可以用铜丝代替，故D错误。

故选：C。

7．如图给出了小明设计的楼梯照明电灯的四种控制电路，其中S1、S2分别为楼上和楼下的开关（都是单刀双掷开关）。要求拨动其中任一开关，都能改变电灯原来的发光或熄灭状态。在实际应用中最好的方案是（　　）

A． B．

C． D．

解：A、此时电路处于断开状态，灯泡不能发光，当扳动S2时，电路还是断开状态，不能使电路闭合，灯泡不能发光。不符合题意。

B、此时电路处于断开状态，灯泡不能发光，当扳动S2时，电路处于闭合状态，灯泡发光。再扳动S1时，电路又处于断开状态，灯泡不能发光。符合题意。

C、此时电路处于闭合状态，灯泡发光，当扳动S2时，电路处于断开状态，灯泡不能发光。再扳动S1时，电路还处于断开状态，灯泡不能发光。不符合题意。

D、此时电路处于闭合状态，灯泡发光，当扳动S2时，电路处于断开状态，灯泡不能发光。再扳动S1时，电路是短路。不符合题意。

故选：B。

8．电工维修电路有时需要带电操作，如图所示，以下操作不会发生触电事故的是（　　）

A．甲站在绝缘凳上同时接触火线和零线

B．乙站在绝缘凳上仅接触火线

C．丙站在地上仅接触火线

D．丁站在地上同时接触火线和零线

解：人体触电，原因是有电流流过，形成通路。人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，

图甲、丙、丁中都能构成闭合的电路，即有电流流过人体，会触电；图乙中没有构成闭合的电路，即电流不会流过人体，不会触电。

故选：B。

9．下列关于家庭电路的组成顺序正确的是（　　）

A．进户输电线、电能表、总开关、保险装置、用电器

B．进户输电线、总开关、保险装置、电能表、用电器

C．进户输电线、总开关、保险装置、用电器、电能表

D．进户输电线、用电器、电能表、总开关、保险装置

解：

家庭电路主要由进入家庭的进户线、电能表、总开关、保险装置、用电器、开关、插座组成；进户线、电能表、总开关、保险装置的顺序不能颠倒；

进户线进入用户，首先经过电能表（防止偷电），然后再接总开关；保险装置一定接在总开关后面，在更换保险装置时更安全；为了保证各用电器之间互不影响，各个用电器间是并联的。

故选：A。

10．一种试电笔的构造如图所示，下列说法正确的是（　　）

A．使用试电笔时手可以接触笔尖

B．使用试电笔时手不要接触笔卡

C．试电笔中的电阻可以用铁丝代替

D．当氖管发光时有微弱电流通过人体

解：

AB、手不要接触试电笔前端的金属体，必须接触试电笔末端的金属体，使电源和大地之间形成通路，故AB错误；

CD、在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，因此不能用铁丝代替试电笔中的电阻，故C错误，D正确。

故选：D。

11．为了防止因电流过大发生危险，家庭电路中要安装保险丝，以保护用电器或人身安全（　　）

A．人体触电是家庭电路中电流过大的原因

B．保险丝的工作原理是磁场对电流的作用

C．制作保险丝的材料熔点较低、电阻较大

D．制作保险丝的材料熔点较高、电阻较小

解：A、家庭电路中电流过大的原因有短路和用电器总功率过大，人体触电不是造成家庭电路中电流过大的原因，故A错误；

B、保险丝的工作原理是电流的热效应，不是磁场对电流的作用，故B错误；

CD、制作保险丝的材料熔点较低、电阻较大，这样才能在电流过大时及时熔断，故C正确、D错误。

故选：C。

12．关于电现象，下列说法正确的是（　　）

A．电流做功越多，电功率越大

B．家用电器的金属外壳要接地

C．同种电荷相互吸引，异种电荷相互排斥

D．导体中没有电流通过时，导体就没有电阻

解：A、电功率的大小，不但和做功的多少有关，还与时间的长短有关，故A错误；

B、有金属外壳的家用电器的金属外壳要接地，正确；

C、电荷间的作用规律：同种电荷相互排斥，异种电荷相互吸引，故C错误；

D、电阻是导体的一种性质，和导体中有无电流无关，故D错误。

故选：B。

二．填空题（共6小题）

13．我国家庭电路的供电电压是　220　V；做实验时需要6V的电源，则用　3　节蓄电池串联才行。

解：我国家庭电路的供电电压是220V；每节蓄电池的电压是2V，6V电源电压可以用＝3节蓄电池组成。

故答案为：220；3。

14．家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”与熔断的熔丝并联，然后只闭合S、S1，若L正常发光说明L1　短路　；只闭合S、S2，若L发出暗红色的光（发光不正常），说明L2　正常　（选填“正常”“短路”或“断路”）。通常人体安全电压不高于　36　V，生活中要注意用电安全。

解：家用电器工作电压为220V，将一个普通的白炽灯L与那个熔断的熔丝并联，如图所示闭合闸刀开关，然后逐个合上各用电器的开关，若发现校验灯发出暗红色的光（发光不正常），此校验灯电压应小于220V，则此时应该是检验灯泡与另一电阻（如另一灯泡）串联接在火线与零线之间，故该支路没有短路，故正常；

当检验灯泡正常发光时，该灯泡两端的电压应为220V，则此时一定是灯泡L1发生了短路。

经验表明，对于人体的安全电压是不高于36V的电压；

故答案为：短路；正常；36。

15．如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等（即发生漏电）时，会迅速切断电路，从而起到保护作用。当家电维修人员在图中C处不慎触电时，漏电保护器　会　（填“会”或“不会”）切断电路。若人体电阻为10kΩ，触电时通过人体的电流为　22　mA。

解：（1）当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致通过B处的电流比A处的小，因此漏电保护器会切断电路。

（2）家庭电路的电压U＝220V，人体电阻R＝10kΩ＝104Ω，

因此通过人体的电流：I＝＝＝0.022A＝22mA。

故答案为：会；22。

16．如图是常用的一个插线板。小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压。根据上述现象可知指示灯和开关是　串联　的（选填“串联”或“并联”）。使用三角插头和三孔插座，目的是将用电器的金属外壳与　大地　相连，防止触电。

解：

（1）指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压；说明开关与指示灯是串联的，若是并联会造成电源短路；

（2）使用三角插头和三孔插座，多出的那个孔是用来接地线的，当用电器的三脚插头插入时，用电器的金属外壳通过三孔插座与大地相连通，如果金属外壳漏电，地线将人体短路，防止人触电。

故答案为：串联；大地。

17．在家庭电路中电灯、插座、电视机的连接方式是　并联　（选填“串联”或“并联”）．用电器越多电路中的总电流　越大　（选填“越大”或“越小”），为了避免导线过热而烧坏，在电路中要　串联　（选填“串联”或“并联”）熔丝，实际线路中发生接触不良也是很危险的，应尽量避免，如图所示是两种硬导线与螺钉压按式接线柱接法（箭头方向表示拧紧螺钉的方向）其中不容易造成接触不良的是　甲　（选填“甲”或“乙”）。

解：在家庭电路中电灯、插座、电视机能够独立工作，互不影响，它们是并联的。

用电器越多电路中的总电流越大，为了避免导线过热而烧坏，在电路中要串联熔丝。

在图甲中导线绕半圈，其环绕方向和接线柱拧紧方向相同，导线和接线柱接触良好。

在图乙中导线绕半圈，其环绕方向和接线柱拧紧方向相反，接线柱拧紧时，导线容易脱落，容易造成接触不良。

故答案为：并联；越大；串联；甲。

18．抗美援朝的上甘岭战役中，通信英雄牛宝才，在电话线被炸飞一段而无法联络的紧要关头，他将电话线的一端咬在嘴里，另一端捏在手里，不惜将自己的身体作为　导体　（填“导体”或“绝缘体”）连接被炸断的电话线，保证了指挥联络关键的3分钟，谱写一曲英雄主义的诗篇。今天，我们随时随地要注意人身安全，如若遇到断落地面的电线，我们　不能　用手直接去捡拾（填“能”或“不能”）。

解：人体属于导体，所以可以连接被炸断的电话线；用手捡拾断落到地面的电线容易造成触电事故。

故答案为：导体；不能。

三．实验探究题（共2小题）

19．家庭电路中，当电路发生故障时，电工师傅常用一只额电压为220V的灯泡L0（检验灯泡），放在保险丝位置上，并且断开保险丝，来检查家庭电路中每个支路的情况，如图1所示，当S闭合时，再逐一闭合S1、S2、S3（每次只闭合其中的一个开关）时，可能出现下列几种现象，请你根据所提供的现象判断电路的状况（选填：“短路”、“断路”或“正常”）：

（1）L0不亮，说明该支路　断路　。

（2）L0发光呈暗红色，说明该支路　正常　。

（3）家庭电路中所有用电器都工作时，总电阻　最小　。（填最大或最小）。

（4）如图2，使用测电笔可以辨别的，操作正确的是　A　（填字母）

（5）我们可以利用家庭电路中的电能表和手表测家用电器的功率，如图3所示的电能表，只让待测用电器单独工作，观察电能表，数出转盘转过25圈所需的时间3min，则该用电器的功率为　200　W。

解：

（1）将额定电压220V的“校验灯”L0，接在保险丝的两只接线柱上，是相当于把此灯串联接入电路中；当L0不亮时，说明该支路处于断路状态。

（2）闭合开关S和其他的一个开关，L0与L是串联的，L0发光呈暗红色时，说明L0分得的电压小于220V，故不能正常发光，这也说明L是正常的。

（3）在家庭电路中，所有用电器同时工作时，总电流最大，由R＝知，此时总电阻最小。

（4）使用测电笔检验电路时，笔尖要接触导线，手与笔尾的金属体接触，故A正确。

（5）2500r/kW•h表示的含义是：电路中每消耗1kW•h的电能，电能表的转盘转2500转，

设用电器消耗的电能为W，根据题意得＝，

解得W＝kW•h，

时间t＝3min＝h，

则用电器的功率为：

P＝＝＝0.2kW＝200W。

故答案为：（1）断路；（2）正常；（3）最小；（4）A；（5）200。

20．关于安全用电

（1）如图甲所示，试电笔可以用来辨别火线和零线，也可以检查电气设备的外壳是否带电。

（2）如图乙所示，洗衣机、电冰箱等用电器的电源插头是三脚插头，则三脚插头标着E的导线和　用电器金属外壳　相连。

（3）如图丙﹣1是起保险作用的空气开关，它是为防止由于短路或　用电器总功率过大　而使家庭电路中电流过大导致的危险；图丙﹣2是漏电保护器，它　不能　（选填“能”或“不能”）防止站在绝缘凳上的人同时接触火线和零线（双线触电）而触电。

（4）如图1是常用的接线板，接线板上的开关闭合时，接线板上的LED指示灯会发光，插座同时提供电压；若指示灯损坏，开关闭合时插孔也能提供电压。请在图2中画出开关、指示灯和插孔的连接方式。

解：（2）三脚插头的E号脚与用电器外壳相连，当三脚插头插入三孔插座时，三脚插头的E号脚与三孔插座的E号相连，使金属外壳与大地相连通，这样若金属外壳的用电器外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。

（3）家庭电路中空气开关的作用是保护电路，当电路中发生短路或用电器总功率过大时会引起空气开关跳闸。

当站在绝缘物上的带电工作的人两手分别触到火线和零线时（双线触电），流过火线与零线的电流相等，保护器中火线和零线中电流产生的磁场应完全抵消，漏电保护器不会切断电路。

（4）插线板开关应该同时控制指示灯和插孔，指示灯和插孔应该并联，从火线先进开关，再分别连接指示灯和插孔，并且插孔注意左零右火，如图所示：

故答案为：（2）用电器金属外壳；（3）用电器总功率过大；不能；（4）见上图。
