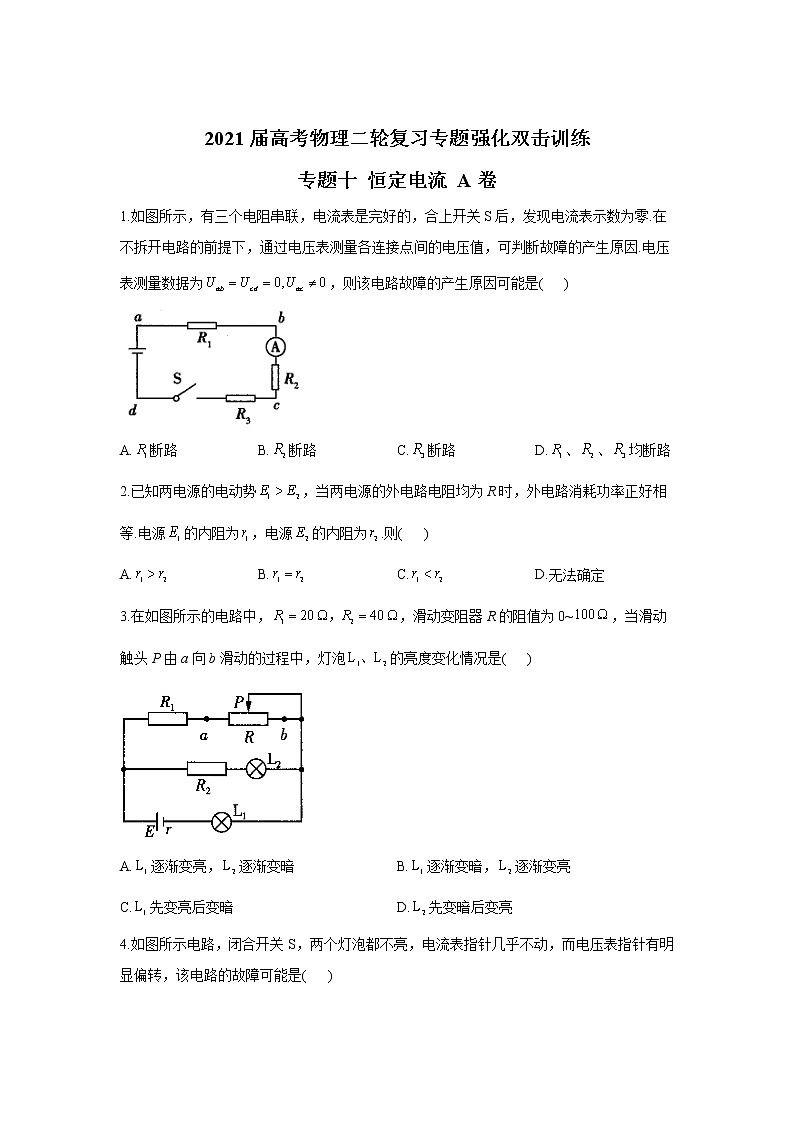

2021届高考物理二轮复习专题强化双击训练 专题十 恒定电流 A卷

2021届高考物理二轮复习专题强化双击训练

专题十 恒定电流 A卷

1.如图所示，有三个电阻串联，电流表是完好的，合上开关S后，发现电流表示数为零.在不拆开电路的前提下，通过电压表测量各连接点间的电压值，可判断故障的产生原因.电压表测量数据为，则该电路故障的产生原因可能是(   )

A.断路 B.断路 C.断路 D.、、均断路

2.已知两电源的电动势，当两电源的外电路电阻均为R时，外电路消耗功率正好相等.电源的内阻为，电源的内阻为.则(   )

A. B. C. D.无法确定

3.在如图所示的电路中，，滑动变阻器R的阻值为0~，当滑动触头P由a向b滑动的过程中，灯泡的亮度变化情况是(   )

A.逐渐变亮，逐渐变暗 B.逐渐变暗，逐渐变亮

C.先变亮后变暗  D.先变暗后变亮

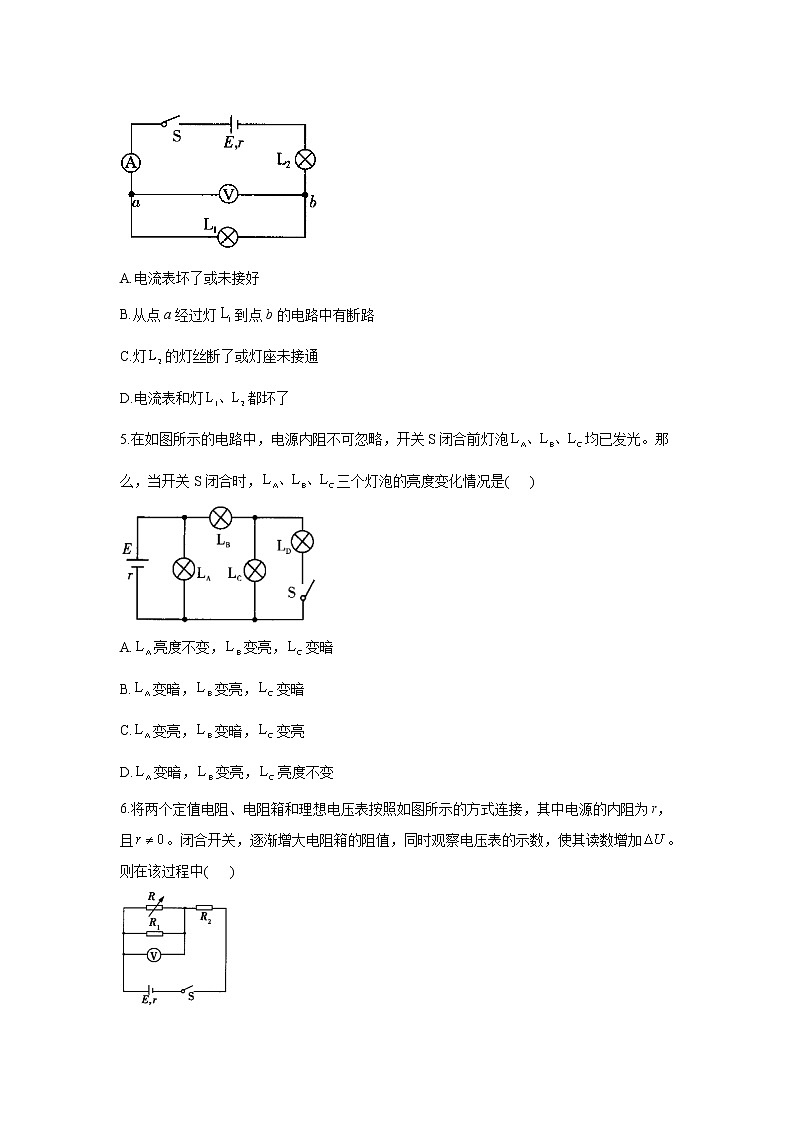

4.如图所示电路，闭合开关S，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，该电路的故障可能是(   )

A.电流表坏了或未接好

B.从点a经过灯到点b的电路中有断路

C.灯的灯丝断了或灯座未接通

D.电流表和灯都坏了

5.在如图所示的电路中，电源内阻不可忽略，开关S闭合前灯泡均已发光。那么，当开关S闭合时，三个灯泡的亮度变化情况是(   )

A.亮度不变，变亮，变暗

B.变暗，变亮，变暗

C.变亮，变暗，变亮

D.变暗，变亮，亮度不变

6.将两个定值电阻、电阻箱和理想电压表按照如图所示的方式连接，其中电源的内阻为r，且。闭合开关，逐渐增大电阻箱的阻值，同时观察电压表的示数，使其读数增加。则在该过程中(   )

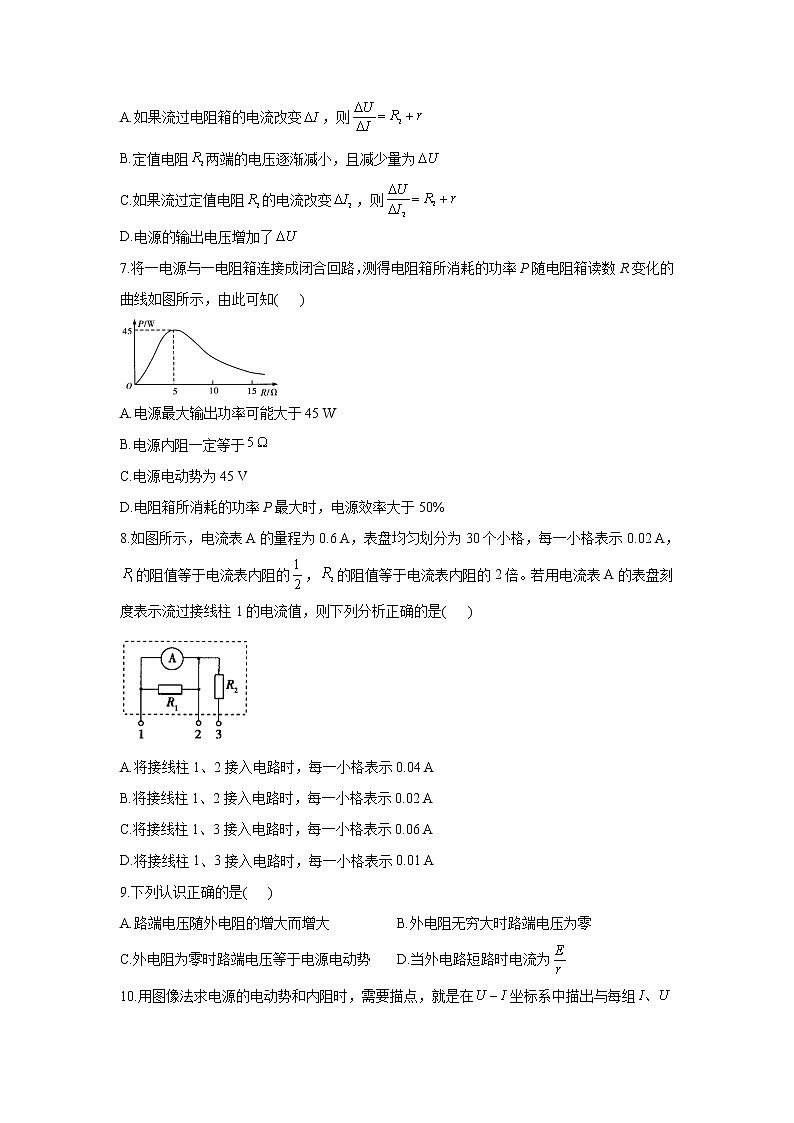

A.如果流过电阻箱的电流改变，则

B.定值电阻两端的电压逐渐减小，且减少量为

C.如果流过定值电阻的电流改变，则

D.电源的输出电压增加了

7.将一电源与一电阻箱连接成闭合回路，测得电阻箱所消耗的功率P随电阻箱读数R变化的曲线如图所示，由此可知(   )

A.电源最大输出功率可能大于45 W

B.电源内阻一定等于

C.电源电动势为45 V

D.电阻箱所消耗的功率P最大时，电源效率大于50%

8.如图所示，电流表A的量程为0.6 A，表盘均匀划分为30个小格，每一小格表示0.02 A，的阻值等于电流表内阻的，的阻值等于电流表内阻的2倍。若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是(   )

A.将接线柱1、2接入电路时，每一小格表示0.04 A

B.将接线柱1、2接入电路时，每一小格表示0.02 A

C.将接线柱1、3接入电路时，每一小格表示0.06 A

D.将接线柱1、3接入电路时，每一小格表示0.01 A

9.下列认识正确的是(   )

A.路端电压随外电阻的增大而增大 B.外电阻无穷大时路端电压为零

C.外电阻为零时路端电压等于电源电动势 D.当外电路短路时电流为

10.用图像法求电源的电动势和内阻时，需要描点，就是在坐标系中描出与每组值对应的点，下列说法正确的是(   )

A.这些点应当准确地分布在一条直线上，即图线应通过每个点

B.这些点应当基本在一条直线上，由于偶然误差不能避免，所以图线不可能通过每一个点

C.在画图线时应当使它尽可能多地通过描出的点

D.不在图线上的点应大致均匀地分布在图线的两侧

11.两电源的路端电压与电流的关系图像如图所示，图中两图线交纵轴于一点，假设两电源的电动势分别用表示，内阻分别用表示。则下列说法正确的是(   )

A.

B.

C.若将同一定值电阻分别接在两电源上时，通过电源的电流关系为

D.若将两电源分别接入电路，当通过电源的电流相等时路端电压的关系为

12.在如图所示的图像中，图线甲、乙分别为一电源和一电阻两端电压随电流的变化规律，已知两图线与I轴的夹角分别为。若将该电阻接在该电源两端，则下列说法正确的是(   )

A.两图线交点的横、纵坐标的乘积为电源的输出功率

B.两图线交点的横、纵坐标的乘积为电源消耗的总功率

C.当时电源的效率为80%

D.当时电源的效率为50%

13.如图所示，电源电动势为E，内阻恒为是定值电阻，热敏电阻的阻值随温度的降低而增大，C是平行板电容器，电路中的电表均为理想电表.闭合开关S，带电液滴刚好静止在C内.在温度降低的过程中，分别用和表示电流表A、电压表、电压表和电压表的示数，用和表示电流表A、电压表、电压表和电压表的示数变化量的绝对值.温度降低时，关于该电路工作状态的变化，下列说法正确的是(   )

A.一定都不变

B.和均不变

C.带电液滴一定向下加速运动

D.电源的工作效率一定变大

14.（1）某同学利用多用电表测量一个未知电阻的阻值，由于第一次选择的欧姆“”挡，发现指针偏转角度极小.现将旋钮调至另外一挡，进行第二次测量使多用电表指针指在理想位置.下面列出第二次测量可能进行的操作：

A.将两表笔短接，并调零

B.将两表笔分别跟被测电阻的两端接触，观察指针的位置

C.将多用电表面板上旋钮调到“”挡

D.将多用电表面板上旋钮调到“”挡

E.随即记下表盘的读数，乘以欧姆表的倍率挡，测得电阻值

根据上述有关操作，请选择合理实验步骤并按操作顺序写出：____________.

（2）使用多用电表进行了两次测量，指针所指的位置分别如图中所示.若选择开关处在“”的欧姆挡时指针位于a，则被测电阻的阻值是___________Ω.若选择开关处在“直流电压2.5 V”挡时指针位于b，则被测电压是__________V.

（3）使用完多用电表后，将选择开关置于________（填“直流500 V”或“OFF”）位置.

答案以及解析

1.答案：B

解析：，说明电源、开关和电阻之间通路，电阻是完好的；根据可判断出发生了断路.选项B正确.

2.答案：A

解析：当两个电源分别与阻值为R的电阻连接时，电源输出功率相等，即，则，由，可得，A正确，B、C、D错误.

3.答案：B

解析：灯泡的亮度由灯泡的实际功率大小决定，灯丝电阻不变，研究通过灯丝电流的大小可知灯泡的亮度.当滑动触头由a向b滑动过程中，滑动变阻器连入电路部分的电阻增大，总电阻增大，总电流变小，灯泡逐渐变暗；路端电压变大，灯泡两端电压变小，并联部分的电路两端电压增大，通过的电流变大，所以逐渐变亮，选项B正确.

4.答案：B

解析：若电流表坏了或未接好，电路中没有电流，电压表就无示数，故A错误；电压表有示数，说明电流表和完好，电压表直接与电源两极相连，说明从点a经过到点b的电路中有断路，故B正确，C、D错误.

5.答案：B

解析：当开关S闭合时，并联，电阻减小，外电路总电阻R减小，根据闭合电路欧姆定律可知，总电流I增大，的电压，减小，电流减小，变暗；的电流，增大，电压增大，变亮；的电压减小，增大，则减小，变暗。故B正确。

6.答案：C

解析：在闭合电路中，对于定值电阻有，对于变化的电阻利用闭合电路的欧姆定律，得，选项A错误，C正确。因为，电压表读数增加，所以电阻的电压减小，减少量小于，电源输出电压增加量小于，选项BD错误。

7.答案：B

解析：由题图可知，电阻箱所消耗的功率P的最大值为45 W，所以电源最大输出功率为45 W，选项A错误；由电源输出功率最大的条件可知，电源输出功率最大时，外电路电阻的阻值等于电源内阻，所以电源内阻一定等于，选项B正确；由电阻箱所消耗的功率P为最大值45 W时，电阻箱读数为可知，电流，电源电动势，选项C错误；电阻箱所消耗的功率P最大时，电源效率为50%，选项D错误。

8.答案：C

解析：当接线柱1、2接入电路时，与电流表并联，由于，可知流过的电流为流过电流表电流的2倍，所以1、2接线柱间的电流为流过电流表电流的3倍，所以每一小格是原来的3倍，即0.06 A，选项AB错误；当接线柱1、3接入电路时，电流表与并联，然后再与串联，串联电阻对电流表表盘每一小格表示的电流值无影响，与1、2接入电路的效果一样，所以每一小格表示0.06 A，选项C正确，D错误。

9.答案：AD

解析：由闭合电路的欧姆定律得，则路端电压，显然外电阻越大路端电压越大，A正确；，，由知，故B错误；外电阻为零相当于外电路短路，则路端电压为零，C错误；当外电路短路时，，D正确。

10.答案：BCD

解析：用图像法求电动势和内阻时，从理论上看图线严格地说应该是一条直线，但由于偶然误差存在，这些点不可能在一条直线上，只能近似在一条直线上。因此画图线时应这样处理：使直线尽可能多地通过所描的点，不在直线上的点大致均匀地分布在直线两侧，若某个点离直线较远，说明测量时发生较大误差，这样的点应舍去。综上所述，选项A错误，选项BCD正确。

11.答案：AC

解析：由题图可知，（图线的纵截距），两电源的短路电流（图线的横截距），则，A正确，B错误；当把同一电阻分别接在两电源上时，由闭合电路欧姆定律可知，通过电源的电流关系为，C正确；若将两电源分别接入电路，则路端电压为，则有，D错误。

12.答案：AD

解析：根据闭合电路的欧姆定律和图像特点可知，两图线交点的横、纵坐标的乘积表示负载电阻消耗的功率，即电源的输出功率，A正确，B错误；当满足时，电源内阻等于负载电阻，电源的效率为50%，C错误，D正确。

13.答案：BD

解析：由题意可知，，当温度降低时，增大，则不变，增大，增大，A错误；不变，不变，不变，B正确；增大时，其两端电压增大，平行板电容器两端的电压也增大，液滴向上加速运动，C错误；增大，则外电阻增大，电源的效率增大，D正确.

14.答案：（1）CABE

（2）500；1.88（1.85~1.90均可）

（3）OFF

解析：（1）第一次测量电阻的阻值时指针偏转较小，故说明所选挡位过小，应换用大挡位，在换挡后应先进行欧姆调零，然后进行测量并记录读数，故步骤应为CABE.

（2）选择开关处在“”的欧姆挡时指针位于a，则被测电阻的阻值是；选择开关处在“直流电压2.5 V”挡时指针位于b，被测电压是1.88 V.

（3）多用电表使用完毕后，应把选择开关置于“OFF"挡或交流电压最高挡.
