2021届新高考物理二轮复习专题强化双击训练 专题十 恒定电流 B卷

2021届新高考物理二轮复习专题强化双击训练 专题十 恒定电流 B卷

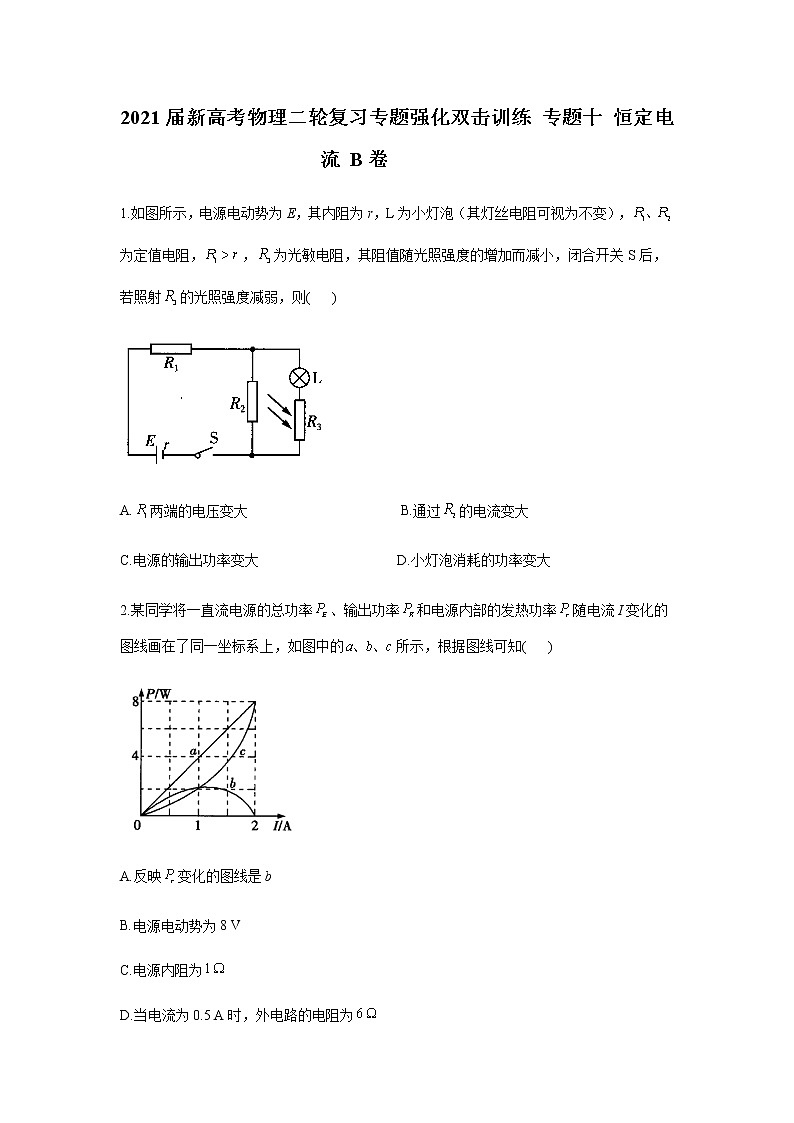

1.如图所示，电源电动势为E，其内阻为r，L为小灯泡（其灯丝电阻可视为不变），为定值电阻，，为光敏电阻，其阻值随光照强度的增加而减小，闭合开关S后，若照射的光照强度减弱，则(   )

A.两端的电压变大  B.通过的电流变大

C.电源的输出功率变大 D.小灯泡消耗的功率变大

2.某同学将一直流电源的总功率、输出功率和电源内部的发热功率随电流I变化的图线画在了同一坐标系上，如图中的所示，根据图线可知(   )

A.反映变化的图线是b

B.电源电动势为8 V

C.电源内阻为

D.当电流为0.5 A时，外电路的电阻为

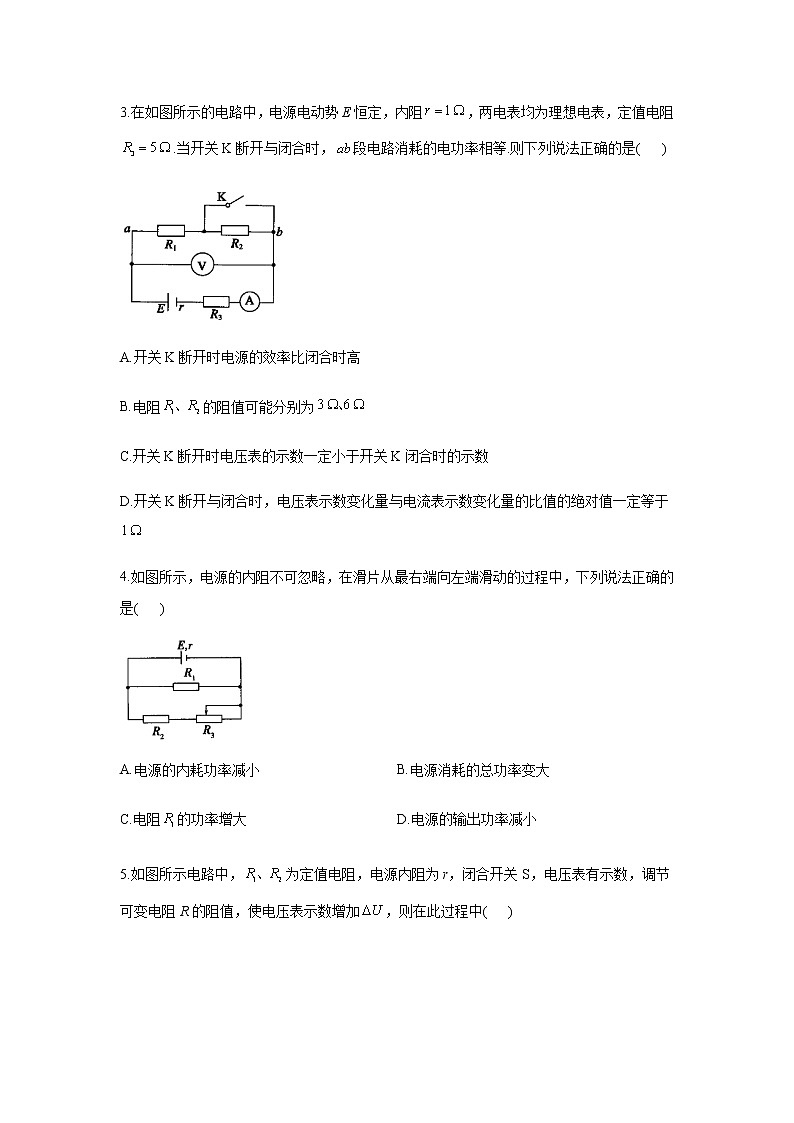

3.在如图所示的电路中，电源电动势E恒定，内阻，两电表均为理想电表，定值电阻.当开关K断开与闭合时，段电路消耗的电功率相等.则下列说法正确的是(   )

A.开关K断开时电源的效率比闭合时高

B.电阻的阻值可能分别为

C.开关K断开时电压表的示数一定小于开关K闭合时的示数

D.开关K断开与闭合时，电压表示数变化量与电流表示数变化量的比值的绝对值一定等于

4.如图所示，电源的内阻不可忽略，在滑片从最右端向左端滑动的过程中，下列说法正确的是(   )

A.电源的内耗功率减小 B.电源消耗的总功率变大

C.电阻的功率增大  D.电源的输出功率减小

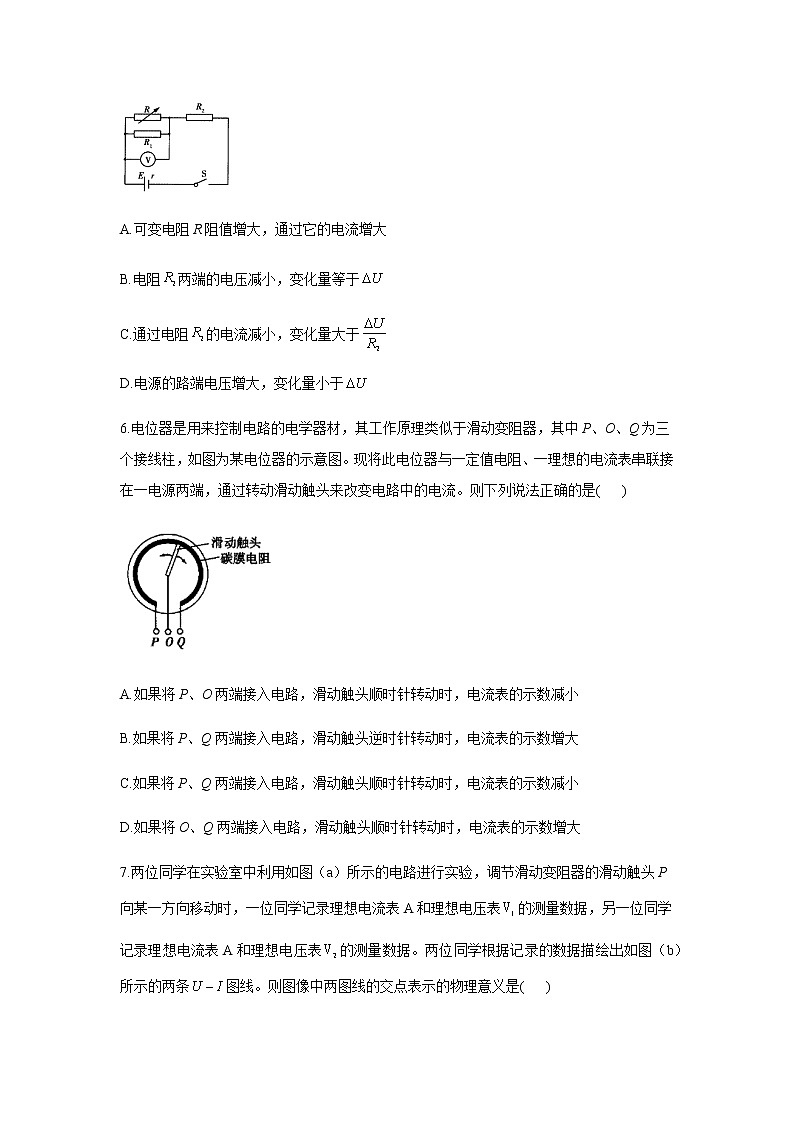

5.如图所示电路中，为定值电阻，电源内阻为r，闭合开关S，电压表有示数，调节可变电阻R的阻值，使电压表示数增加，则在此过程中(   )

A.可变电阻R阻值增大，通过它的电流增大

B.电阻两端的电压减小，变化量等于

C.通过电阻的电流减小，变化量大于

D.电源的路端电压增大，变化量小于

6.电位器是用来控制电路的电学器材，其工作原理类似于滑动变阻器，其中P、O、Q为三个接线柱，如图为某电位器的示意图。现将此电位器与一定值电阻、一理想的电流表串联接在一电源两端，通过转动滑动触头来改变电路中的电流。则下列说法正确的是(   )

A.如果将P、O两端接入电路，滑动触头顺时针转动时，电流表的示数减小

B.如果将P、Q两端接入电路，滑动触头逆时针转动时，电流表的示数增大

C.如果将P、Q两端接入电路，滑动触头顺时针转动时，电流表的示数减小

D.如果将O、Q两端接入电路，滑动触头顺时针转动时，电流表的示数增大

7.两位同学在实验室中利用如图（a）所示的电路进行实验，调节滑动变阻器的滑动触头P向某一方向移动时，一位同学记录理想电流表A和理想电压表的测量数据，另一位同学记录理想电流表A和理想电压表的测量数据。两位同学根据记录的数据描绘出如图（b）所示的两条图线。则图像中两图线的交点表示的物理意义是(   )

A.滑动变阻器的滑动触头P滑到了最右端

B.电源的输出功率最大

C.定值电阻消耗的功率为0.5 W

D.电源的效率达到最大值

8.电流表的内阻为、满刻度电流为。那么以下结论中正确的是(   )

A.如并联一个阻值为的定值电阻，就可以改装为量程是的电流表

B.如串联一个阻值为的定值电阻，就可以改装为一个量程是的电压表

C.如并联一个阻值为，的定值电阻，就可以改装成一个量程是的电流表

D.如串联一个阻值为的定值电阻，就可以改装成一个量程是的电压表

9.在如图所示的电路中,电源电动势为E,内阻为为理想电流表,D为理想二极管,L为阻值恒定的小灯泡,为光敏电阻,电容器两极板水平放置.闭合开关S,待电路稳定后,在电容器中的Q点处有一带电液滴恰好处于静止状态.已知光敏电阻的阻值随光照强度的增大而减小,则下列说法正确的是(   )

A.若将滑动变阻器的滑片P上移,则小灯泡L变亮,液滴将继续保持静止

B.若光照强度增大,则电流表A的读数减小,液滴将继续保持静止

C.若将电容器上极板上移,则小灯泡L的亮度不变,液滴将继续保持静止

D.若将电容器下极板下移,则液滴在Q点的电势能一定减小

10.如图所示，电源电动势保持不变，内阻不计，为定值电阻，闭合开关S，将滑动变阻器的滑片P从最右端向左移动，电压表示数变化量的绝对值为，电压表示数变化量的绝对值为，电流表A示数变化量的绝对值为，电表均为理想电表，下列说法正确的是(   )

A.电流表A示数变小，电压表示数不变

B.电压表示数与电流表A示数之比不变

C.与的比值变小

D.和始终不相等

11.如图所示，电源电动势为E，内电阻为r，C为电容器，为定值电阻，电表均为理想电表，R为滑动变阻器，闭合开关后灯泡正常发光，当滑动变阻器的滑片P向右移动时，下列判断正确的是(   )

A.电压表、电流表示数均变大，灯泡L将变暗

B.定值电阻中将有从右向左的电流通过

C.电压表示数变化量与电流表示数变化量之比不变

D.电源输出功率一定变小

12.如图所示，分别是一电源和一小灯泡的图线，图线a与纵、横轴的交点坐标为和，两条图线的交点坐标为，图线b在交点的切线与横轴交点的坐标为，则下列说法正确的是(   )

A.小灯泡的电阻随着电流的增大而减小

B.电源与小灯泡形成闭合回路且通过的电流都为时小灯泡的电阻为

C.电源的电动势为

D.电源的内阻为

13.在如图所示的电路中，电源的电动势未知，电源的内阻为，定值电阻，开关S断开与闭合时，电路中部分消耗的电功率相等，理想电流表示数变化量的绝对值为、理想电压表示数变化量的绝对值为。下列说法正确的是(   )

A.定值电阻的阻值大小可能分别为

B.开关闭合后电压表的示数一定大于断开时电压表的示数

C.

D.定值电阻的阻值可能等于

14.某实验小组用图甲所示电路测量电源E的电动势和内阻，图中电压表V的最大测量值为3 V，虚线框内为用电流计G改装的电流表.

（1）已知电流计G的满偏电流、内阻，电路中已将它改装为最大测量值为600 mA的电流表，则___________Ω（结果保留两位有效数字）.

（2）通过移动变阻器R的滑片，得到多组电压表V的读数U和电流计G的读数I，作出如图乙所示的图像.某次测量时，电压表V的示数如图丙所示，则此时通过电源E的电流为_______mA（结果保留三位有效数字）；电源E的电动势等于___________V，内阻等于_______Ω（结果保留三位有效数字）.

（3）若用来改装电流表的电阻的实际阻值略小于计算值，则对电源电动势测量的结果__________（填“有”或“没有”）影响.

答案以及解析

1.答案：B

解析：因照射的光照强度减弱，则光敏电阻的阻值增大，电路中的总电阻增大；由闭合电路欧姆定律可得，电路中干路电流减小，故两端的电压减小，A错误.因干路电流减小，电源的内电压减小，路端电压增大，又因两端的电压减小，故并联电路部分电压增大；则流过的电流增大，由并联电路的电流规律可知，流过灯泡的电流减小，由可知，小灯泡消耗的功率变小，B正确，D错误.由于，结合电源的输出功率与外电阻的关系可知，当外电阻增大时，电源的输出功率变小，C错误.

2.答案：D

解析：电源发热功率，故图线是关于I的二次函数，所以反映变化的图线是c，A错误；根据公式可得是关于电流的一次增函数，所以图线a是描述电源的总功率随电流变化的图线，图线的斜率，B错误；从c图线中可得，C错误；当电流为0.5 A时，根据闭合电路欧姆定律得，代入解得，D正确。

3.答案：A

解析：电源的效率，可知等效内阻确定时，外电阻越大，电源的效率越高，选项A正确；根据题意，开关K断开与闭合时，段电路消耗的电功率相等，则有，将代入，等式不成立，故选项B错误；开关K断开时外电路总电阻大于开关K闭合时外电路总电阻，则开关K断开时电路中电流较小，电源与分压较小，电压表的示数较大，故选项C错误；根据闭合电路欧姆定律得，则电压表示数的变化量与电流表示数的变化量的比值的绝对值为，故选项D错误.

4.答案：B

解析：由题图可知外电路总电阻，根据闭合电路的欧姆定律可知，滑片向左移动，减小，R减小、I增大，，故A错误，B正确；由于干路电流增大，因此内压变大，路端电压减小，电阻的功率将减小，C错误；当外电路的电阻与电源的内阻相等时，电源的输出功率最大，由于电阻的阻值情况未知，因此输出功率的变化无法确定，D错误。

5.答案：D

解析：由题图分析知，电压表的示数增大，R和并联的电阻增大，得知R增大，总电阻增大，总电流减小，并联部分电压增大，通过的电流增大，所以通过可变电阻R的电流减小，A错误；R增大，外电阻增大，干路电流减小，电阻两端的电压减小，路端电压增大，而路端电压等于外电路总电压，所以电阻两端的电压减少量小于，B错误；由欧姆定律得知，通过电阻的电流堿小，减少量小于，C错误；由于电阻两端的电压减小，所以路端电压的增加量小于，D正确。

6.答案：AD

解析：本题的疑难之处在于不能分析出电流流过碳膜电阻的哪部分。连接P、O，使滑动触头顺时针转动时，接入电路的电阻变大，电流变小，即电流表的示数减小，A正确；而连接P、Q时，无论滑动触头怎么转动，接入电路的电阻都为整个碳膜电阻，电阻不变，电流表的示数不变，BC错误；连接O、Q，使滑动触头顺时针转动时，接入电路的电阻变小，则电流表的示数增大，D正确。

7.答案：BC

解析：由题图可得，电源电动势，内阻，在交点位置有，则，滑动变阻器的滑动触头P滑到了最左端，选项A错误；当电路中外电阻等于电源内阻时，电源的输出功率最大，但，故改变滑动变阻器的阻值时无法使电路中外电阻等于电源内阻，此时外电阻最接近电源内阻，电源的输出功率最大，故选项B正确；，选项C正确；电源的效率，电流越小，电源的效率越大，可见滑动变阻器的滑动触头P滑到最右端时电源的效率最大，选项D错误。

8.答案：BC

解析：若并联一个阻值为的定值电阻，根据电流与电阻成反比可知，其分担的电流为，可以改装为量程为的电流表，A错误；若并联一个阻值为的定值电阻，根据电流与电阻成反比可知，其分担的电流为，可以改装为量程为的电流表，C正确；如果串联一个阻值为的定值电阻，根据电压与电阻成正比可知，其分担的电压为，可以改装为一个量程是的电压表，B正确；如果串联一个阻值为的定值电阻，根据电压与电阻成正比可知，其分担的电压为，可以改装成一个量程是的电压表，D错误。

9.答案：BCD

解析：若将滑动变阻器的滑片P上移,则R接入电路的电阻增大,回路中的总电阻增大,由闭合电路欧姆定律知,干路电流I减小,由知,路端电压U增大,由欧姆定律知,通过小灯泡L的电流增大,小灯泡L变亮,由知，电容器间的电场强度变大,液滴所受电场力大于重力,不再保持静止,A错误;若光照强度增大,则光敏电阻的阻值减小,回路中的总电阻减小,由闭合电路欧姆定律知,干路电流I增大,由知,路端电压U减小,由欧姆定律知,电流表A的读数减小,由知,电容器所带电荷量减少,由于二极管的单向导电性,电容器所带电荷量不变,电容器间的电场强度不变,液滴继续保持静止,B正确;若将电容器上极板上移,则极板间的距离增大,由知,电容C减小,由知,电容器所带电荷量减少,由于二极管的单向导电性,电容器所带电荷量不变,电容器间的电场强度不变,液滴继续保持静止,将电容器上极板上移,路端电压U不变,小灯泡L的亮度不变,C正确;若将电容器下极板下移,则由以上分析知,极板间的电场强度不变,设Q与下极板间的距离为d,由可知,Q点电势升高,由平衡条件知,液滴带负电,故液滴在Q点的电势能减小,D正确.

10.答案：BD

解析：由题图可知，与串联，电压表测两端的电压，电压表测、两端的总电压，电流表测干路中的电流.将滑动变阻器的滑片P从最右端向左移动，接入电路中的电阻变小，电路中的总电阻变小，电路中的电流变大，即电流表的示数变大，故A错误；电压表示数与电流表A示数之比等于的阻值，所以，电压表示数与电流表A示数之比不变，故B正确；因，所以，为定值电阻，故C错误.电压表示数变化量的绝对值，因电源的电动势不变，所以电压表示数变化量的绝对值为，则和始终不相等，故D正确.

11.答案：BC

解析：当滑动变阻器的滑片向右移动时，外电阻减小，电路中总电流变大，则灯泡L将变亮，电流表示数变大，电源的内电压变大，则路端电压减小，电压表读数减小，选项A错误.电容器的电压等于路端电压，所以电容器的电压减小，由分析可知其电荷量将减小，电容器放电，则定值电阻中将有从右向左的电流通过，选项B正确.根据闭合电路欧姆定律知，得，可得电压表示数变化量与电流表示数变化量之比保持不变，选项C正确.因不清楚外电路电阻与电源内阻的大小关系，则不能确定电源输出功率的变化，选项D错误.

12.答案：CD

解析：从图线b可以看出小灯泡的值随着电流的增大而增大，即小灯泡的电阻随着电流的增大而增大，选项A错误；当小灯泡与电源串联形成闭合电路时，由图线可知，回路中的电流为时，路端电压为，由电阻的定义可知，而不是，选项B错误；由闭合电路欧姆定律有，结合图线可知电源的电动势为，内阻，选项C、D正确.

13.答案：AC

解析：开关S闭合时，部分只有电阻工作，消耗的电功率为，开关S断开时，部分的定值电阻和工作，消耗的电功率为，代入数据验证可知A正确；将和电源内阻看作一整体，则此时电压表测量路端电压，当开关S断开时路端总电阻大于S闭合时的，所以断开时电压表示数大，B错误；根据闭合电路欧姆定律得，则电压表的示数变化量大小与电流表的示数变化量大小之比为，C正确；由题意可知开关S断开与闭合时，电路中部分消耗的电功率相等，若将和电源内阻看作一整体，则电路中部分消耗的电功率则为输出功率，由输出功率与外电阻阻值的关系图像可知，，D错误。

14.答案：（1）0.15

（2）300；2.93；1.00

（3）没有

解析：（1）根据欧姆定律可知，代入数据解得.

（2）根据题图内可知电压表读数为2.60 V，根据题图乙可知电流计的读数为100 mA，通过电阻的电流等于通过电流计G电流的2倍，则电路的总电流为300 mA；根据图像可知，电源的电动势为，因改装的电流表的内阻为，则电源内阻.

（3）电源电动势等于电流表读数为零时电压表的读数，可知电表改装时，若用来改装电流表的电阻的实际阻值略小于计算值，则对电源电动势测量的结果没有影响.
