教科版九年级下册第九章 家庭用电1 家用电器精品ppt课件

这是一份教科版九年级下册第九章 家庭用电1 家用电器精品ppt课件，共27页。

从20世纪初的电灯，到现在的电子计算机，电的应用促进了人类文明的快速发展。人们的衣食住行都离不开电，现代家庭生活的自动化、智能化更离不开电。

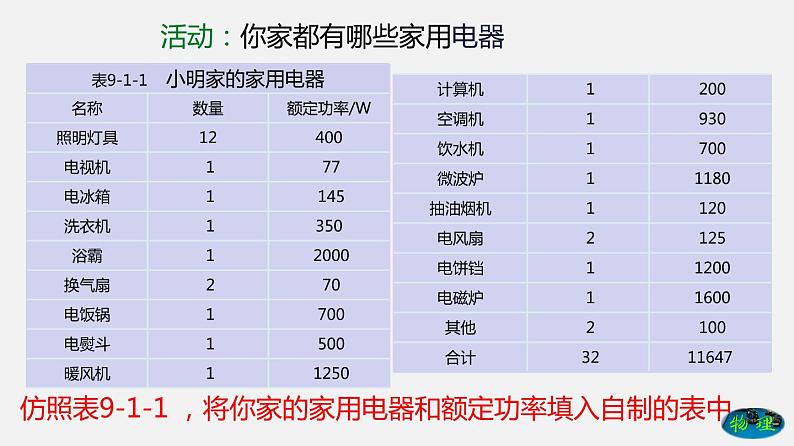

活动：你家都有哪些家用电器
仿照表9-1-1 ，将你家的家用电器和额定功率填入自制的表中

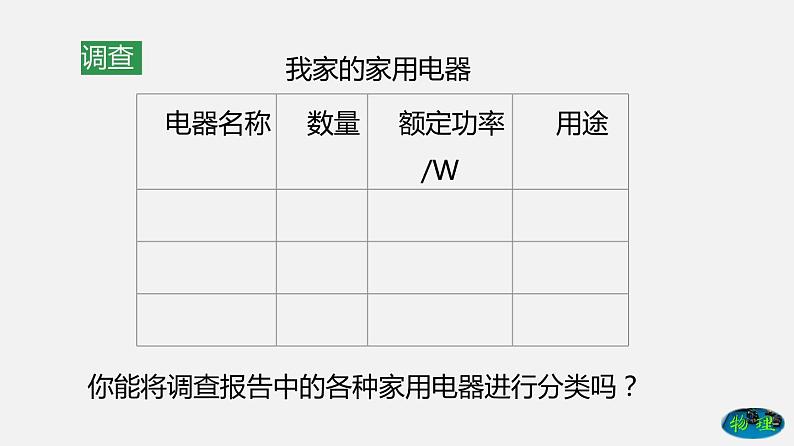

你能将调查报告中的各种家用电器进行分类吗？
2.从能量转化的观点来看：家用电器是把电能转化为人们需要的其他各种形式的能。

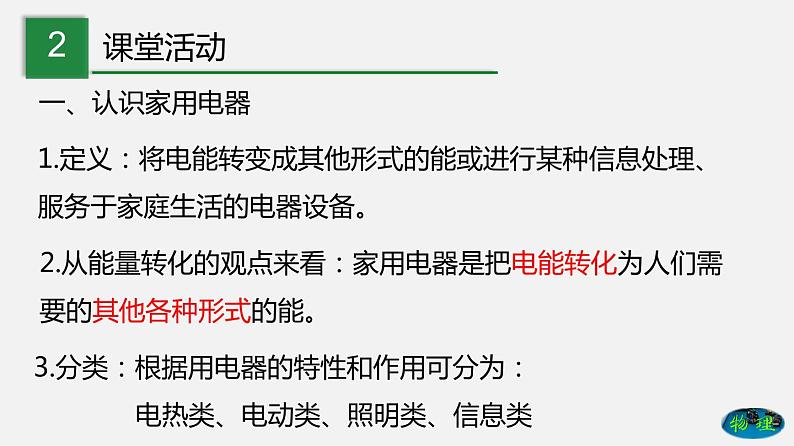

1.定义：将电能转变成其他形式的能或进行某种信息处理、服务于家庭生活的电器设备。

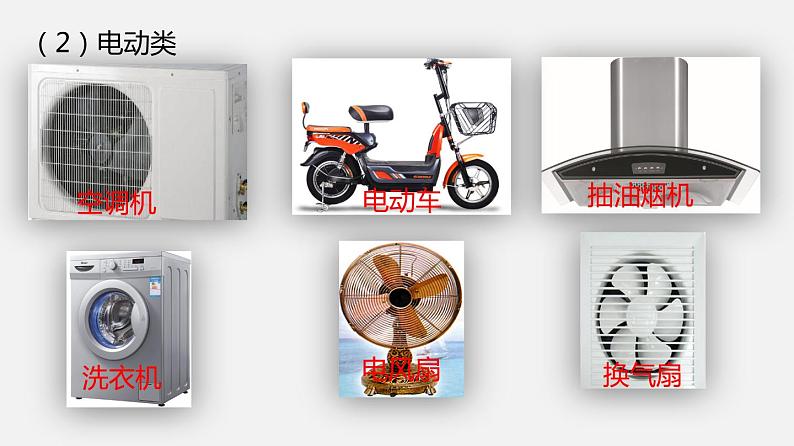

3.分类：根据用电器的特性和作用可分为： 电热类、电动类、照明类、信息类
①大部分电热器是靠电流通过电阻产生热量进行工作，其基本原理就是我们所熟悉的焦耳定律.电热水器、电饭锅、电熨斗等。

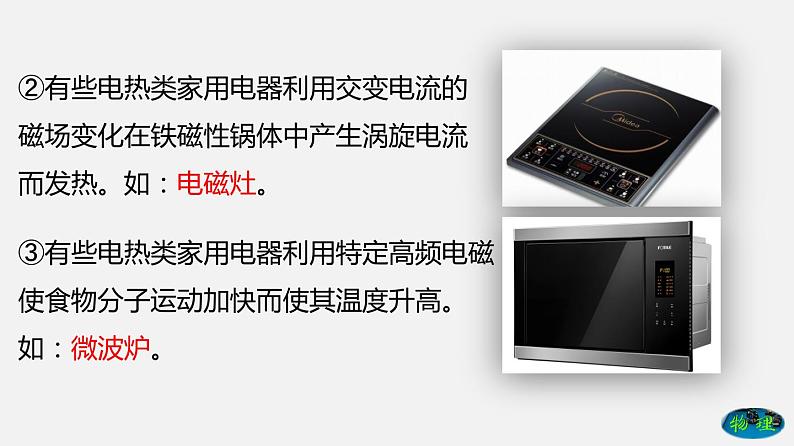

②有些电热类家用电器利用交变电流的磁场变化在铁磁性锅体中产生涡旋电流而发热。如：电磁灶。
③有些电热类家用电器利用特定高频电磁使食物分子运动加快而使其温度升高。如：微波炉。
家用电器的总体发展趋势：——逐步实现智能化、数字化和网络化，并且越来越注重功能与环保之间的协调。
二、家用电器与电源的连接
家庭电器要工作，必须与电源连接，一般情况下家用电器都是通过自身的插头与墙壁上的插座相连的
相线：符号L，俗称火线，带电，与地之间的电压为220V；
中性线：符号N，俗称零线，通常不带电，与大地之间电压为零；
保护接地线：符号PE，俗称地线，通常不带电。
两孔插座的接法是左边的插孔接零线，右边的插孔接火线；三孔插座的接法应该是左边的插孔接零线，右边的插孔接火线，中间的插孔接地线，即“左零右火中间地”.
家用电器连接电源的接口
3.观察：插头——家用电器连接电源的接头
安装在家用电器电源线的一端，将其插入插座即可使家用电器与电源连通。
保护线地线（地线）——符号PE（上）----通常不带电。
观察思考：三脚插头中，上脚为什么较长？
插插头时可以先_________，拔插头时可以后__________。 (填“接地”、“离地”)
同是漏电，为何反差如此大？
当用电器漏电，金属壳上就有220V的电压. 人触及它时，电流就会通过人体进入大地，发生触电事故.若外壳接地，电流就会经接地线进入大地，就不再有电流流经人体.
验电笔是这个包中必备的工具，用于检查低压导体或电气设备外壳是否带电。
正常情况下接触到地线是安全的，而接触到火线则是非常危险的，那你怎么辨认出哪根线是火线？
1.验电笔的作用：辨别火线和零线。
验电笔由金属笔尾、金属笔尖、弹簧、电阻和氖管组成。
氖管中充有稀薄的氖气，两端是两个金属电极。当电极间的电压达到一定值时，氖气会导电。当电流从一个电极流到另一个电极时，氖气会发光。
如果试电笔的氖管发光，则被测导线是火线；如果试电笔的氖管不发光，则被测导线是零线。
为什么手触笔尾金属体时氖管会发光，而人不会触电呢？
手没有触到笔尾金属体，即使接触到火线，氖管也不会发光。
使用时手一定不能碰到笔尖金属体。
4.验电笔使用方法: 用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
本堂重点：认识家用电器的作用以及与电源的连接。
本堂难点：掌握验电笔的结构和使用办法.
考点一：电热器的工作原理
（2019 浙江 衢州市）下列用电器主要利用电流热效应工作的是（ ）
（2019 山东 菏泽市）．下列电器中，利用电流热效应工作的是（　　）A．电风扇B．电暖气C．电视机D．电磁继电器
（2019 烟台市）.利用试电笔可以方便地判断出照明电路中的火线和零线。如图所示的是使用试电笔的几种方法，其中正确的是（ ）
A.只有（1）（2） B.只有（2）（3）；C.只有（3）（4） D.只有（1）（4）
(2019 山东泰安市).关于家庭电路和安全用电，下列说法正确的是（　　）A．家庭电路中，开关一定要接在灯泡和零线之间B．使用测电笔时，手指不要按住笔尾的金属体C．电冰箱必须使用三孔插座D．家庭电路中漏电保护器跳闸，一定是电路中出现了短路
