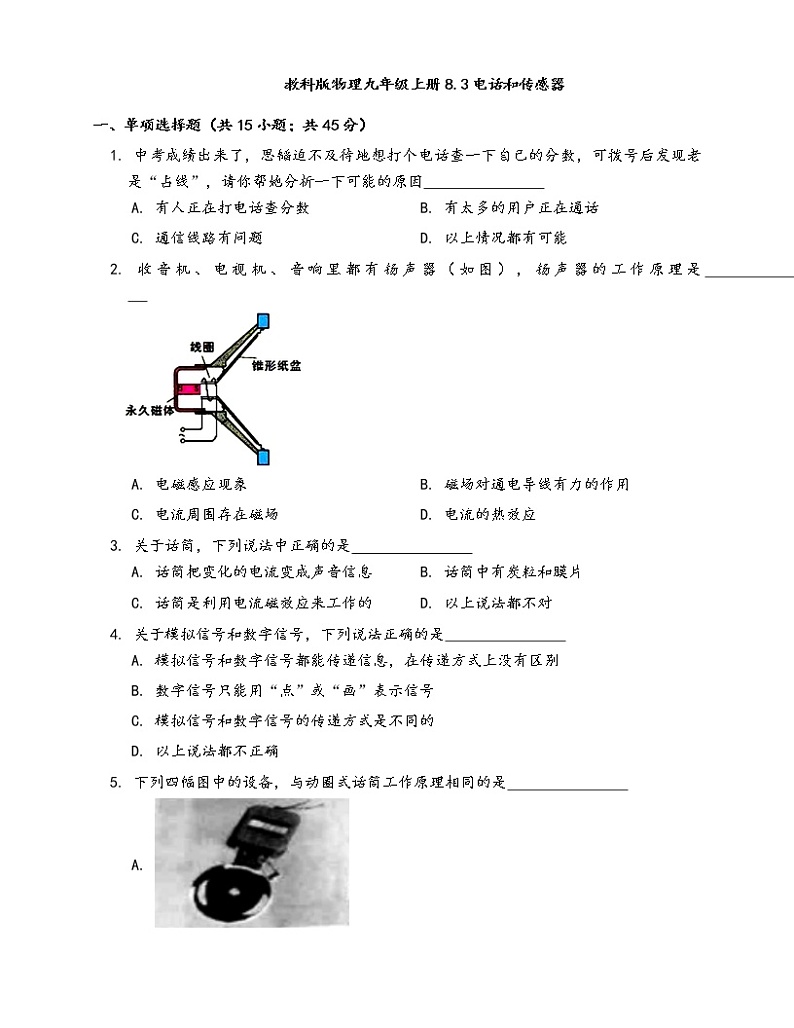

教科版九年级上册3 电话和传感器课后练习题
展开
这是一份教科版九年级上册3 电话和传感器课后练习题，共10页。试卷主要包含了3电话和传感器， 关于话筒，下列说法中正确的是， 关于电话，下列说法正确的是等内容，欢迎下载使用。
一、单项选择题（共15小题；共45分）
1. 中考成绩出来了，思韬迫不及待地想打个电话查一下自己的分数，可拨号后发现老是“占线”，请你帮她分析一下可能的原因
A. 有人正在打电话查分数B. 有太多的用户正在通话
C. 通信线路有问题D. 以上情况都有可能
2. 收音机、电视机、音响里都有扬声器（如图），扬声器的工作原理是
A. 电磁感应现象B. 磁场对通电导线有力的作用
C. 电流周围存在磁场D. 电流的热效应
3. 关于话筒，下列说法中正确的是
A. 话筒把变化的电流变成声音信息B. 话筒中有炭粒和膜片
C. 话筒是利用电流磁效应来工作的D. 以上说法都不对
4. 关于模拟信号和数字信号，下列说法正确的是
A. 模拟信号和数字信号都能传递信息，在传递方式上没有区别
B. 数字信号只能用“点”或“画”表示信号
C. 模拟信号和数字信号的传递方式是不同的
D. 以上说法都不正确
5. 下列四幅图中的设备，与动圈式话筒工作原理相同的是
A.
电铃
B.
电动平衡车
C.
电磁起重机
D.
手摇发电机
6. 关于电话，下列说法正确的是
A. 在话筒里将声音转化成信号电流
B. 在听筒里将声音转化成信号电流
C. 在听筒和话筒里同时将声音转化成信号电流
D. 在听筒和话筒里同时将信号电流转化成声音
7. 收音机、电视机、音响里都有扬声器，如图所示。对扬声器的工作原理，表述最全面的是
A. 电磁感应现象B. 磁场对通电导线有力的作用
C. 电流周围存在磁场D. 机械能转化为电能
8. 小华和小伟正在打电话，下列说法正确的是
A. 小华和小伟家电话的听筒和话筒分别并联在两个电路中
B. 小华家电话的听筒和小伟家电话的话筒并联，小华家电话的话筒和小伟家电话的听筒并联
C. 小华和小伟家电话的听筒和话筒都串联在一个电路中
D. 小华家电话的听筒和小伟家电话的话筒串联在一个电路中，小伟家电话的听筒和小华家电话的话筒串联在另一个电路中
9. 现代通信采用数字信号进行传输和处理，而不用模拟信号，下列四种有关原因的说法中不正确的是
A. 模拟信号传输不方便B. 模拟信号容易丢失信息
C. 模拟信号容易失真D. 模拟信号保密性差
10. 如图所示四个装置中工作原理与发电机相同的是
A.
电磁起重机
B.
司南
C.
话筒
D.
扬声器
11. 下关于电话交换机的说法中，正确的是
A. 程控交换机是利用电脑按照输入的程序“见机行事’’的
B. 一台程控交换机只能同时转接两部长途电话
C. 打电话“占线”说明对方的话机一定在通话中
D. 电话上的“来电显示”是由用户手机设定的，不需要程控交换机去完成
12. 动圈式话筒和动圈式扬声器是扩音器中的重要组成部分。如图为扩音器的工作原理示意图。当对着话筒讲话时，产生的声波使膜片以及与之相连的线圈 一起振动，线圈 在磁场中运动，产生变化的电流；变化的电流经放大电路放大后通过扬声器的线圈 ，通电线圈 带动锥形纸盆在磁场中振动，扬声器就发出声音。根据以上原理，下列说法正确的是
A. 话筒将声信号转化为电信号，利用了磁场对电流有力的作用
B. 扬声器将电信号转化为声信号，利用了磁场对电流有力的作用
C. 话筒将电信号转化为声信号，利用了电磁感应原理
D. 扬声器将电信号转化为声信号，利用了电磁感应原理
13. 对于下列四个实验的描述完全正确的有
①甲图实验现象说明了动圈式话筒的工作原理
②乙图实验探究的结论是：材料长度均相同的导体，粗导体的电阻大，细导体的电阻小
③丙图实验证明通电导体周围存在磁场
④丁图中开关闭合导体 向左运动，若同时改变电流方向和磁场方向，导体 运动方向不改变
A. ①②B. ①②③C. ②③④D. ①③④
14. 通信系统一般由通信网络和通信终端组成。下列关于通信系统的网络和终端的说法中，正确的有
A. 电话机是通信系统的网络部分
B. 电话交换机是通信系统的终端部分
C. 电话线是通信系统的终端部分
D. 电话交换机是通信系统的网络部分
15. 2013年12月14日，我国自行研制的登月探测器“嫦娥三号”成功在月球软着陆，标志着中国航天技术又上一个新台阶．如图所示， 、 为登月探测器的两个喷气发动机，且两个喷气发动机此时都处于熄火状态。根据表中指令可知，接着要使“嫦娥三号”登月探测器减速登月的信号应为
A. B. C. D.
二、填空题（共9小题；共27分）
16. 模拟信号在长距离传输和多次加工、放大的过程中，信号电流的波形 ，从而使信号丢失一些 ，表现为声音、图象的 ，严重时会使通信中断；数字信号只包括 种不同的状态，形式简单，所以 能力特别强，可以很方便地使用 加工处理，还可以通过不同的 进行加密。
17. 电话之间是通过电话交换机来 ，一个地区的电话都接到同一台交换机上，每部电话都编上 。现代的程控电话交换机利用了电子计算机技术，实现了按用户所拨的号码 接通话机。
18. 电话机上的话筒的主要作用是在电路中产生 按 振动而变化的电流，听筒的主要作用是将上述电流转化为 。
19. 也叫喇叭。它是把电信号转换成 的装置。主要由永久 、 和锥形纸盆构成。
20. 如图所示是动圈式话筒构造示意图。当你对着话筒说话时，产生的声音使膜片带动线圈一起 ，能产生随着声音的变化而变化的 ，经放大后，再通过扬声器还原成声音。与动圈式话筒原理相似的是 （选填“电动机”或“发电机”）。
21. 早期，如果有 部电话，每两部间就要有一对电话线，共要 对电话线才能保证 部电话间可以相互通话，如果电话较多，则需要大量的电话线。这样做不仅极为不方便，而且线路成本很高。因此人们发明了 ，通过它的作用， 部电话通话只需 对电话线就行。
22. 话筒的作用是将 信号转化为 信号，听筒的作用是将 信号转化为 信号。
23. 通过扬声器线圈的电流是交变电流， 和 相互作用，使得线圈不断振动，线圈带动 振动，扬声器发出 。
24. 数字通信是一种即现代又古老的通信方式，现代电话已经全部采用数字信号进行处理，若用“”和“”代表“开”和“关”这两个动作，组成一个数字信号，可以表达一句话。例如：“我相信你能行”的数字信号为“ 、 、 ”。
请参照此代码和上述例子，用另一组信号表达你想说的一句话： 。
，其数字信号为 。
三、简答题（共2小题；共28分）
25. 如果图 电码中的点和画分别用数字 和 表示，现要根据图 的汉字电报码表示一个“学”字，其数字码是怎样的?
26. 参考下图，请你说出扬声器主要组成部分的名称，并叙述扬声器是怎样发出声音的。
答案
第一部分
1. D
2. B
【解析】扬声器是把电信号转换成声信号的一种装置，它主要由固定的永久磁体、线圈和锥形纸盆构成。当线圈中通过变化的电流时，据磁场对通电导线有力的作用的原理知，通电线圈会在永久磁铁的磁场中受到变化的力的作用，即线圈所受力时而排斥，时而吸引，从而使得线圈振动，将电能转化为机械能，同时线圈的振动也会带动纸盆也来回振动，于是扬声器就发出了声音。
3. B
【解析】话筒的作用是把声信号转换成变化的电流。话筒中有炭粒和膜片，对着话筒讲话时，膜片时紧时松地压迫炭粒，它们的电阻随之变化，流过炭粒的电流就会随之改变，于是形成了随声音变化的电流信号。
4. C
【解析】从模拟信号和数字信号的概念和特点进行分析，它们的传递方式是不同的，数字信号不仅可以用“点”或“画”表示，还可以用长短不同的声音、长短不同的亮光等表示。
5. D
6. A
【解析】听筒的原理是把变化的电流变成声音，话筒的原理是把声音变成变化的电流。
7. B
【解析】扬声器是把电信号转换成声信号的一种装置，它主要由固定的永久磁体、线圈和锥形纸盆构成。当线圈中通过变化的电流时，根据通电导线在磁场中受力的作用的原理，通电线圈会在永久磁体的磁场中受到变化的力的作用，即线圈与永久磁体时而排斥，时而吸引，从而振动，将电能转化为机械能，同时线圈的振动也会带动纸盆来回振动，于是扬声器就发出了声音。所以选B。
8. D
【解析】因为电话话筒的作用是把声音变成变化的电流，电流沿着导线把信息传到远方，而另一端的听筒是把信号电流又变成了声音，因此应该是小华家电话的话筒与小伟家电话的听筒串联组成一个电路，而小伟家电话的话筒与小华家电话的听筒又串联组成另一个电路，它们为两个独立的串联电路。
9. A
【解析】模拟信号在长距离传输和多次加工、放大时，波形会改变，导致丢失信息，容易失真，而且抗干扰能力弱，保密性差，但传输并没有不方便。
10. C
【解析】发电机的工作原理是电磁感应现象。
电磁起重机是利用电磁铁工作的，其原理是电流的磁效应，故A不符合题意；
司南是天然的磁体，由于受地磁场的影响，磁体具有南北指向性，故B不符合题意；
话筒是利用电磁感应现象制成的，故C符合题意；
扬声器把电信号转化为声信号，利用通电导体在磁场中受到力的作用的原理，故D不符合题意。
11. A
12. B
【解析】对着话筒说话，声音使膜片振动，使线圈在磁场中做切割磁感线运动，产生感应电流，即将声信号转化为电信号，这是电磁感应现象，故AC错误；
对于扬声器，变化的电流经放大器放大后，通过扬声器的线圈，由于通电导线在磁场中受力的作用，故能使线圈在磁场中受力来回振动，带动纸盆也来回振动，扬声器就能够发声了，即将电信号转化为声信号，是利用磁场对电流有力的作用的原理，故B正确，D错误。
13. D
14. D
15. C
【解析】由图可知，要使“嫦娥三号”降落月球，应减小其速度；故应沿速度方向的反方向喷出气体，才能“嫦娥三号”减速从而缓慢降落月球；故应发出指令：发动机 点火；由题意可知应为：。
第二部分
16. 改变；信息；失真；两；抗干扰；电子计算机；编码
17. 接线和拆线；号码；自动
18. 强弱；声音；声音
19. 扬声器；声信号；磁体；线圈
20. 振动；电流；发电机
【解析】（1）动圈式话筒工作时，声音使膜片带动线圈一起振动，线圈切割磁感线，能产生随着声音的变化而变化的电流；
（2）动圈式话筒的工作原理是电磁感应现象，发电机的工作原理也是电磁感应现象，电动机的工作原理是通电导线在磁场中受到力的作用，因此，发电机与动圈式话筒原理相似。
21. ；电话交换机；
22. 声；电；电；声
23. 永磁体；线圈；纸盆；声音
24. 你相信我能行；“ 、 、 、 、 ”
【解析】根据各数字的含义可知，另一组信号表达的一句话：“你相信我能行”的数字信号为“ 、 、 、 、 ”。
第三部分
25.
26. ①线圈；②永磁铁；③纸盆。
在线圈中通入与声音振动变化相同的变化电流，线圈在磁场中将受到同样变化的磁场力作用，从而带动纸盆振动发出声音。
一、单项选择题（共15小题；共45分）
1. 中考成绩出来了，思韬迫不及待地想打个电话查一下自己的分数，可拨号后发现老是“占线”，请你帮她分析一下可能的原因
A. 有人正在打电话查分数B. 有太多的用户正在通话
C. 通信线路有问题D. 以上情况都有可能
2. 收音机、电视机、音响里都有扬声器（如图），扬声器的工作原理是
A. 电磁感应现象B. 磁场对通电导线有力的作用
C. 电流周围存在磁场D. 电流的热效应
3. 关于话筒，下列说法中正确的是
A. 话筒把变化的电流变成声音信息B. 话筒中有炭粒和膜片
C. 话筒是利用电流磁效应来工作的D. 以上说法都不对
4. 关于模拟信号和数字信号，下列说法正确的是
A. 模拟信号和数字信号都能传递信息，在传递方式上没有区别
B. 数字信号只能用“点”或“画”表示信号
C. 模拟信号和数字信号的传递方式是不同的
D. 以上说法都不正确
5. 下列四幅图中的设备，与动圈式话筒工作原理相同的是
A.
电铃
B.
电动平衡车
C.
电磁起重机
D.
手摇发电机
6. 关于电话，下列说法正确的是
A. 在话筒里将声音转化成信号电流
B. 在听筒里将声音转化成信号电流
C. 在听筒和话筒里同时将声音转化成信号电流
D. 在听筒和话筒里同时将信号电流转化成声音
7. 收音机、电视机、音响里都有扬声器，如图所示。对扬声器的工作原理，表述最全面的是
A. 电磁感应现象B. 磁场对通电导线有力的作用
C. 电流周围存在磁场D. 机械能转化为电能
8. 小华和小伟正在打电话，下列说法正确的是
A. 小华和小伟家电话的听筒和话筒分别并联在两个电路中
B. 小华家电话的听筒和小伟家电话的话筒并联，小华家电话的话筒和小伟家电话的听筒并联
C. 小华和小伟家电话的听筒和话筒都串联在一个电路中
D. 小华家电话的听筒和小伟家电话的话筒串联在一个电路中，小伟家电话的听筒和小华家电话的话筒串联在另一个电路中
9. 现代通信采用数字信号进行传输和处理，而不用模拟信号，下列四种有关原因的说法中不正确的是
A. 模拟信号传输不方便B. 模拟信号容易丢失信息
C. 模拟信号容易失真D. 模拟信号保密性差
10. 如图所示四个装置中工作原理与发电机相同的是
A.
电磁起重机
B.
司南
C.
话筒
D.
扬声器
11. 下关于电话交换机的说法中，正确的是
A. 程控交换机是利用电脑按照输入的程序“见机行事’’的
B. 一台程控交换机只能同时转接两部长途电话
C. 打电话“占线”说明对方的话机一定在通话中
D. 电话上的“来电显示”是由用户手机设定的，不需要程控交换机去完成
12. 动圈式话筒和动圈式扬声器是扩音器中的重要组成部分。如图为扩音器的工作原理示意图。当对着话筒讲话时，产生的声波使膜片以及与之相连的线圈 一起振动，线圈 在磁场中运动，产生变化的电流；变化的电流经放大电路放大后通过扬声器的线圈 ，通电线圈 带动锥形纸盆在磁场中振动，扬声器就发出声音。根据以上原理，下列说法正确的是
A. 话筒将声信号转化为电信号，利用了磁场对电流有力的作用
B. 扬声器将电信号转化为声信号，利用了磁场对电流有力的作用
C. 话筒将电信号转化为声信号，利用了电磁感应原理
D. 扬声器将电信号转化为声信号，利用了电磁感应原理
13. 对于下列四个实验的描述完全正确的有
①甲图实验现象说明了动圈式话筒的工作原理
②乙图实验探究的结论是：材料长度均相同的导体，粗导体的电阻大，细导体的电阻小
③丙图实验证明通电导体周围存在磁场
④丁图中开关闭合导体 向左运动，若同时改变电流方向和磁场方向，导体 运动方向不改变
A. ①②B. ①②③C. ②③④D. ①③④
14. 通信系统一般由通信网络和通信终端组成。下列关于通信系统的网络和终端的说法中，正确的有
A. 电话机是通信系统的网络部分
B. 电话交换机是通信系统的终端部分
C. 电话线是通信系统的终端部分
D. 电话交换机是通信系统的网络部分
15. 2013年12月14日，我国自行研制的登月探测器“嫦娥三号”成功在月球软着陆，标志着中国航天技术又上一个新台阶．如图所示， 、 为登月探测器的两个喷气发动机，且两个喷气发动机此时都处于熄火状态。根据表中指令可知，接着要使“嫦娥三号”登月探测器减速登月的信号应为
A. B. C. D.
二、填空题（共9小题；共27分）
16. 模拟信号在长距离传输和多次加工、放大的过程中，信号电流的波形 ，从而使信号丢失一些 ，表现为声音、图象的 ，严重时会使通信中断；数字信号只包括 种不同的状态，形式简单，所以 能力特别强，可以很方便地使用 加工处理，还可以通过不同的 进行加密。
17. 电话之间是通过电话交换机来 ，一个地区的电话都接到同一台交换机上，每部电话都编上 。现代的程控电话交换机利用了电子计算机技术，实现了按用户所拨的号码 接通话机。
18. 电话机上的话筒的主要作用是在电路中产生 按 振动而变化的电流，听筒的主要作用是将上述电流转化为 。
19. 也叫喇叭。它是把电信号转换成 的装置。主要由永久 、 和锥形纸盆构成。
20. 如图所示是动圈式话筒构造示意图。当你对着话筒说话时，产生的声音使膜片带动线圈一起 ，能产生随着声音的变化而变化的 ，经放大后，再通过扬声器还原成声音。与动圈式话筒原理相似的是 （选填“电动机”或“发电机”）。
21. 早期，如果有 部电话，每两部间就要有一对电话线，共要 对电话线才能保证 部电话间可以相互通话，如果电话较多，则需要大量的电话线。这样做不仅极为不方便，而且线路成本很高。因此人们发明了 ，通过它的作用， 部电话通话只需 对电话线就行。
22. 话筒的作用是将 信号转化为 信号，听筒的作用是将 信号转化为 信号。
23. 通过扬声器线圈的电流是交变电流， 和 相互作用，使得线圈不断振动，线圈带动 振动，扬声器发出 。
24. 数字通信是一种即现代又古老的通信方式，现代电话已经全部采用数字信号进行处理，若用“”和“”代表“开”和“关”这两个动作，组成一个数字信号，可以表达一句话。例如：“我相信你能行”的数字信号为“ 、 、 ”。
请参照此代码和上述例子，用另一组信号表达你想说的一句话： 。
，其数字信号为 。
三、简答题（共2小题；共28分）
25. 如果图 电码中的点和画分别用数字 和 表示，现要根据图 的汉字电报码表示一个“学”字，其数字码是怎样的?
26. 参考下图，请你说出扬声器主要组成部分的名称，并叙述扬声器是怎样发出声音的。
答案
第一部分
1. D
2. B
【解析】扬声器是把电信号转换成声信号的一种装置，它主要由固定的永久磁体、线圈和锥形纸盆构成。当线圈中通过变化的电流时，据磁场对通电导线有力的作用的原理知，通电线圈会在永久磁铁的磁场中受到变化的力的作用，即线圈所受力时而排斥，时而吸引，从而使得线圈振动，将电能转化为机械能，同时线圈的振动也会带动纸盆也来回振动，于是扬声器就发出了声音。
3. B
【解析】话筒的作用是把声信号转换成变化的电流。话筒中有炭粒和膜片，对着话筒讲话时，膜片时紧时松地压迫炭粒，它们的电阻随之变化，流过炭粒的电流就会随之改变，于是形成了随声音变化的电流信号。
4. C
【解析】从模拟信号和数字信号的概念和特点进行分析，它们的传递方式是不同的，数字信号不仅可以用“点”或“画”表示，还可以用长短不同的声音、长短不同的亮光等表示。
5. D
6. A
【解析】听筒的原理是把变化的电流变成声音，话筒的原理是把声音变成变化的电流。
7. B
【解析】扬声器是把电信号转换成声信号的一种装置，它主要由固定的永久磁体、线圈和锥形纸盆构成。当线圈中通过变化的电流时，根据通电导线在磁场中受力的作用的原理，通电线圈会在永久磁体的磁场中受到变化的力的作用，即线圈与永久磁体时而排斥，时而吸引，从而振动，将电能转化为机械能，同时线圈的振动也会带动纸盆来回振动，于是扬声器就发出了声音。所以选B。
8. D
【解析】因为电话话筒的作用是把声音变成变化的电流，电流沿着导线把信息传到远方，而另一端的听筒是把信号电流又变成了声音，因此应该是小华家电话的话筒与小伟家电话的听筒串联组成一个电路，而小伟家电话的话筒与小华家电话的听筒又串联组成另一个电路，它们为两个独立的串联电路。
9. A
【解析】模拟信号在长距离传输和多次加工、放大时，波形会改变，导致丢失信息，容易失真，而且抗干扰能力弱，保密性差，但传输并没有不方便。
10. C
【解析】发电机的工作原理是电磁感应现象。
电磁起重机是利用电磁铁工作的，其原理是电流的磁效应，故A不符合题意；
司南是天然的磁体，由于受地磁场的影响，磁体具有南北指向性，故B不符合题意；
话筒是利用电磁感应现象制成的，故C符合题意；
扬声器把电信号转化为声信号，利用通电导体在磁场中受到力的作用的原理，故D不符合题意。
11. A
12. B
【解析】对着话筒说话，声音使膜片振动，使线圈在磁场中做切割磁感线运动，产生感应电流，即将声信号转化为电信号，这是电磁感应现象，故AC错误；
对于扬声器，变化的电流经放大器放大后，通过扬声器的线圈，由于通电导线在磁场中受力的作用，故能使线圈在磁场中受力来回振动，带动纸盆也来回振动，扬声器就能够发声了，即将电信号转化为声信号，是利用磁场对电流有力的作用的原理，故B正确，D错误。
13. D
14. D
15. C
【解析】由图可知，要使“嫦娥三号”降落月球，应减小其速度；故应沿速度方向的反方向喷出气体，才能“嫦娥三号”减速从而缓慢降落月球；故应发出指令：发动机 点火；由题意可知应为：。
第二部分
16. 改变；信息；失真；两；抗干扰；电子计算机；编码
17. 接线和拆线；号码；自动
18. 强弱；声音；声音
19. 扬声器；声信号；磁体；线圈
20. 振动；电流；发电机
【解析】（1）动圈式话筒工作时，声音使膜片带动线圈一起振动，线圈切割磁感线，能产生随着声音的变化而变化的电流；
（2）动圈式话筒的工作原理是电磁感应现象，发电机的工作原理也是电磁感应现象，电动机的工作原理是通电导线在磁场中受到力的作用，因此，发电机与动圈式话筒原理相似。
21. ；电话交换机；
22. 声；电；电；声
23. 永磁体；线圈；纸盆；声音
24. 你相信我能行；“ 、 、 、 、 ”
【解析】根据各数字的含义可知，另一组信号表达的一句话：“你相信我能行”的数字信号为“ 、 、 、 、 ”。
第三部分
25.
26. ①线圈；②永磁铁；③纸盆。
在线圈中通入与声音振动变化相同的变化电流，线圈在磁场中将受到同样变化的磁场力作用，从而带动纸盆振动发出声音。
