初中物理人教版九年级全册第2节 电流和电路课时训练

这是一份初中物理人教版九年级全册第2节 电流和电路课时训练，共5页。试卷主要包含了下列说法中正确的是等内容，欢迎下载使用。

基础巩固


知识点1 电流


1.下列有关电流形成的说法,正确的是( )


A.电荷的移动便形成了电流


B.电路中只要接入电源便一定能形成电流


C.金属导体中自由电子发生定向移动便形成了电流


D.电流的方向总是由电源的负极流向正极


2.如图所示,用一个带负电的物体a去接触不带电的验电器金属球b时,金属球b也带上负电,则( )





A.a上的一些正电荷转移到b上,瞬时电流的方向是a→b


B.b上的一些正电荷转移到a上,瞬时电流的方向是b→a


C.a上的一些电子转移到b上,瞬时电流的方向是a→b


D.a上的一些电子转移到b上,瞬时电流的方向是b→a


知识点2 电路的组成


3.如图所示是一款带有手电筒功能的充电宝。手电筒的发光二极管发光时,充电宝相当于电路中的 ;给充电宝充电时,充电宝相当于电路中的 。





4.在下列电路元件中,全部为用电器的是( )


A.白炽灯、电动机、电视机


B.洗衣机、收录机、电池组


C.电铃、开关、电饭锅


D.电源、电线、空调器


5.如图所示,将一块锌片和一块铜片同时插入稀硫酸,观察到与铜片、锌片相连的小灯泡被点亮,则下列电路元件中与虚线框中装置的作用相同的是( )





A.B.


C.D.


知识点3 电路图


6.在实验室,小明连好了一个如图所示的电路,请你在虚线框中画出这个电路的电路图。





知识点4 电路的三种状态

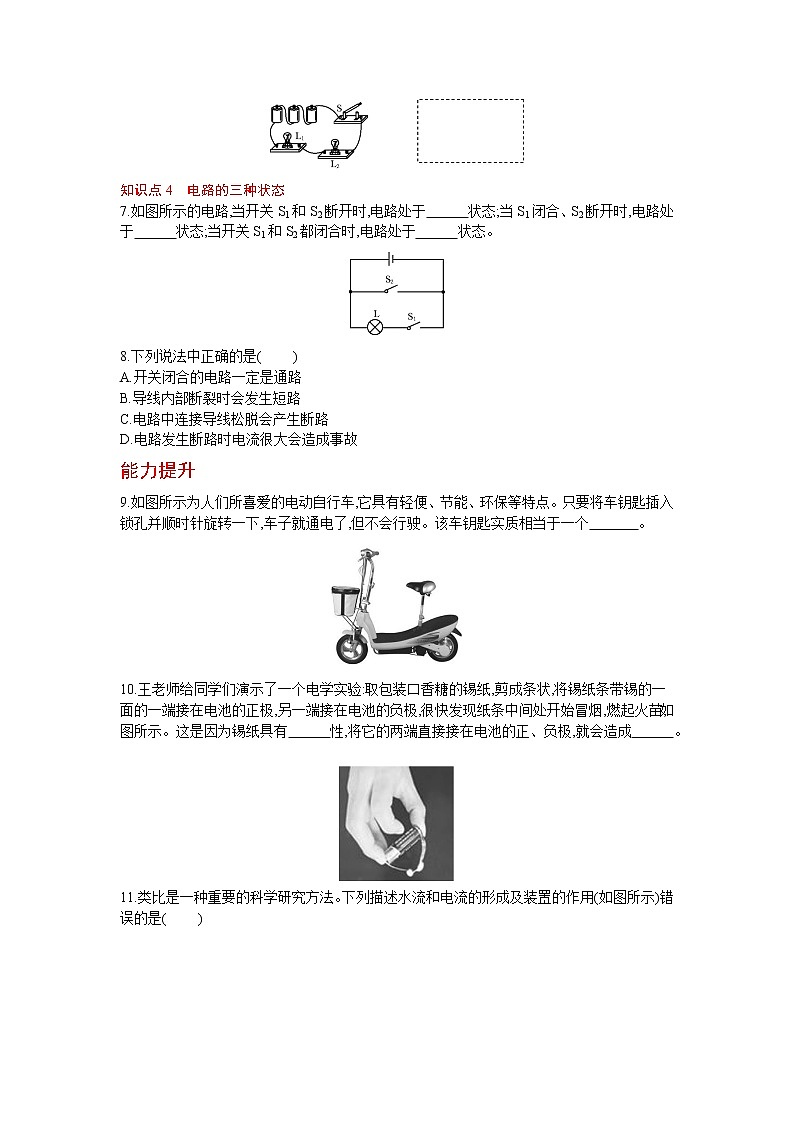

7.如图所示的电路,当开关S1和S2断开时,电路处于 状态;当S1闭合、S2断开时,电路处于 状态;当开关S1和S2都闭合时,电路处于 状态。





8.下列说法中正确的是( )


A.开关闭合的电路一定是通路


B.导线内部断裂时会发生短路


C.电路中连接导线松脱会产生断路


D.电路发生断路时电流很大会造成事故


能力提升


9.如图所示为人们所喜爱的电动自行车,它具有轻便、节能、环保等特点。只要将车钥匙插入锁孔并顺时针旋转一下,车子就通电了,但不会行驶。该车钥匙实质相当于一个 。





10.王老师给同学们演示了一个电学实验:取包装口香糖的锡纸,剪成条状,将锡纸条带锡的一面的一端接在电池的正极,另一端接在电池的负极,很快发现纸条中间处开始冒烟,燃起火苗,如图所示。这是因为锡纸具有 性,将它的两端直接接在电池的正、负极,就会造成 。





11.类比是一种重要的科学研究方法。下列描述水流和电流的形成及装置的作用(如图所示)错误的是( )





A.导线类比水管,是传送电流的装置


B.开关类比阀门,是控制电流传送的装置


C.电源类比抽水机,是提供电能的装置


D.灯泡类比水轮机,是产生电能的装置


12.下列实物连接与电路图相符合的是(水果电池的铜片为正极、锌片为负极)( )








13.塑料外壳的手电筒的构造如图所示,手电筒内装了两节干电池。关于手电筒的电路,下列说法正确的是( )





A.金属弹簧为绝缘体,不属于电路的一部分


B.干电池为电源,按键为电路开关


C.按下按键前,灯泡不发光,此时电路为短路


D.灯泡发光时,灯丝中的电流是由正电荷定向移动形成的


14.如图所示,两个相同的验电器A和B,A带正电,B不带电,用带有绝缘柄的金属棒把A和B连接起来,下列说法错误的( )





A.A金属箔张角变小,说明它得到电子


B.B金属箔张角变大,说明两金属箔带上同种电荷


C.自由电子从B向A定向移动,形成瞬间电流


D.正电荷从A向B定向移动,形成瞬间电流


15.当开关S1和S2都闭合后,下列电路中两个灯泡都能发光的是( )





拓展延伸


16.如图所示为小明连接的电路,他检查导线连接无误后,闭合开关S,发现两灯均不发光,于是他用一根导线分别连接到ab、bc、cd和ac两点,灯L1、L2均不发光,再用导线连接到bd两点时,灯L1发光,L2不发光,由此判定电路的故障是( )





A.灯L1与开关S均断路


B.灯L2与开关S均断路


C.灯L1与开关S均短路


D.灯L2与开关S均短路





参考答案


1. C


2. D


3.电源 用电器 。


4. A


5. B


6.





7.断路 通路 短路


8. C


9.开关


10.导电 短路


11. D


12. B


13.B


14. D


15. A


16. B
