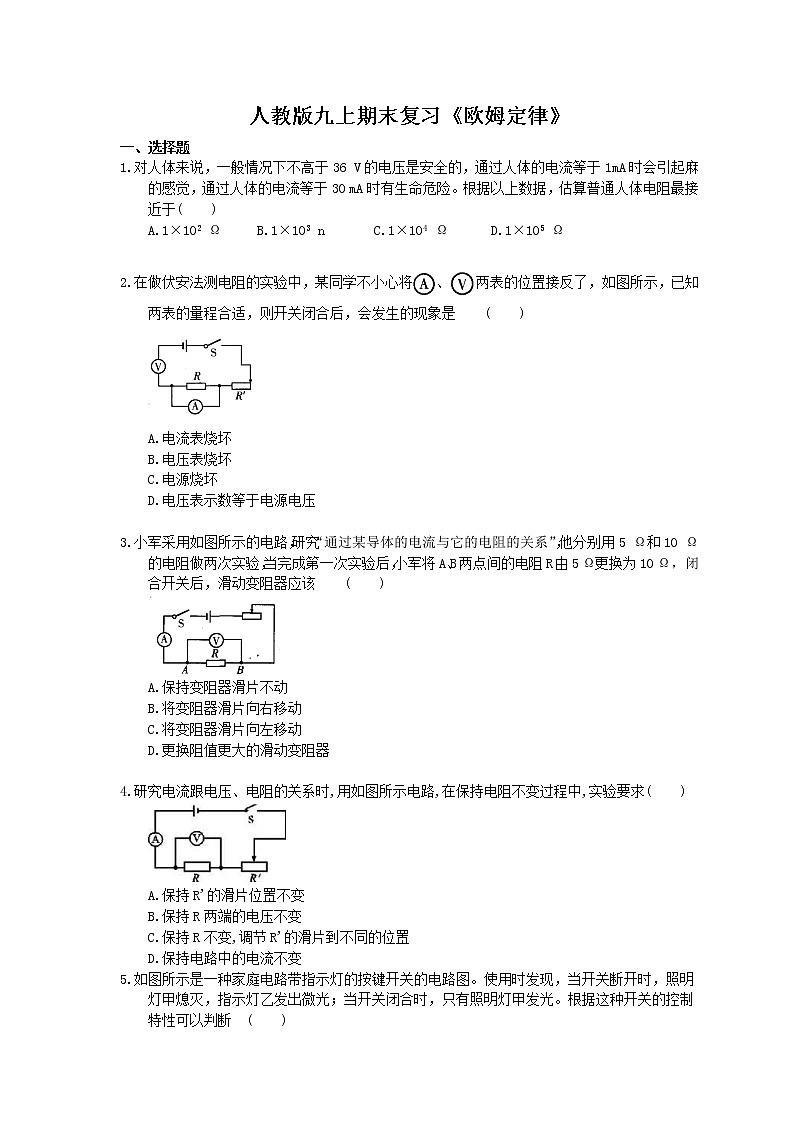

人教版九上期末复习《欧姆定律》

一、选择题

1.对人体来说，一般情况下不高于36 V的电压是安全的，通过人体的电流等于1mA时会引起麻的感觉，通过人体的电流等于30 mA时有生命危险。根据以上数据，估算普通人体电阻最接近于(    )

A.1×102 Ω                   B.1×103 n       C.1×104 Ω                    D.1×105 Ω

2.在做伏安法测电阻的实验中，某同学不小心将、两表的位置接反了，如图所示，已知两表的量程合适，则开关闭合后，会发生的现象是    (    )

A.电流表烧坏

B.电压表烧坏

C.电源烧坏

D.电压表示数等于电源电压

3.小军采用如图所示的电路，研究“通过某导体的电流与它的电阻的关系”，他分别用5 Ω和10 Ω的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻R由5 Ω更换为10 Ω，闭合开关后，滑动变阻器应该    (    )

A.保持变阻器滑片不动

B.将变阻器滑片向右移动

C.将变阻器滑片向左移动

D.更换阻值更大的滑动变阻器

4.研究电流跟电压、电阻的关系时,用如图所示电路,在保持电阻不变过程中,实验要求(　　)

A.保持R'的滑片位置不变

B.保持R两端的电压不变

C.保持R不变,调节R'的滑片到不同的位置

D.保持电路中的电流不变

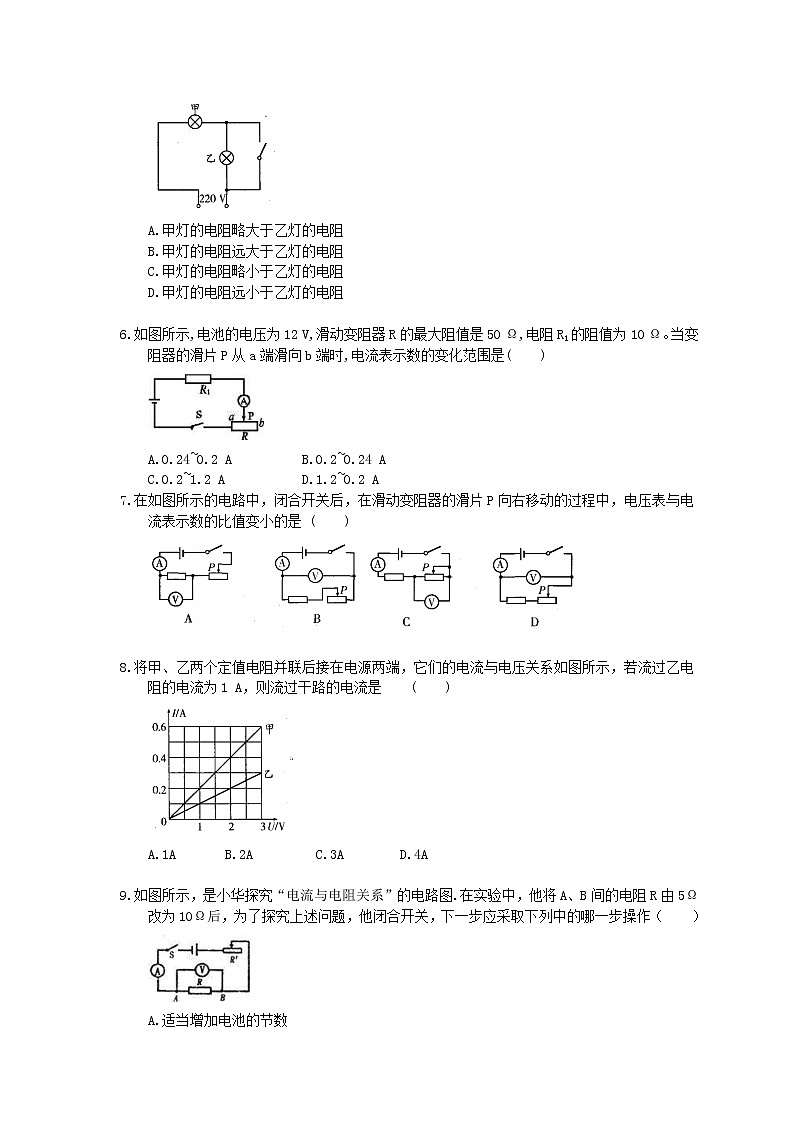

5.如图所示是一种家庭电路带指示灯的按键开关的电路图。使用时发现，当开关断开时，照明灯甲熄灭，指示灯乙发出微光；当开关闭合时，只有照明灯甲发光。根据这种开关的控制特性可以判断  (    )

A.甲灯的电阻略大于乙灯的电阻

B.甲灯的电阻远大于乙灯的电阻

C.甲灯的电阻略小于乙灯的电阻

D.甲灯的电阻远小于乙灯的电阻

6.如图所示,电池的电压为12 V,滑动变阻器R的最大阻值是50 Ω,电阻R1的阻值为10 Ω。当变阻器的滑片P从a端滑向b端时,电流表示数的变化范围是(　　)

A.0.24~0.2 A          B.0.2~0.24 A

C.0.2~1.2 A           D.1.2~0.2 A

7.在如图所示的电路中，闭合开关后，在滑动变阻器的滑片P向右移动的过程中，电压表与电流表示数的比值变小的是 (    )

8.将甲、乙两个定值电阻并联后接在电源两端，它们的电流与电压关系如图所示，若流过乙电阻的电流为1 A，则流过干路的电流是    (    )

A.1A       B.2A         C.3A        D.4A

9.如图所示，是小华探究“电流与电阻关系”的电路图.在实验中，他将A、B间的电阻R由5Ω改为10Ω后，为了探究上述问题，他闭合开关，下一步应采取下列中的哪一步操作（　　）

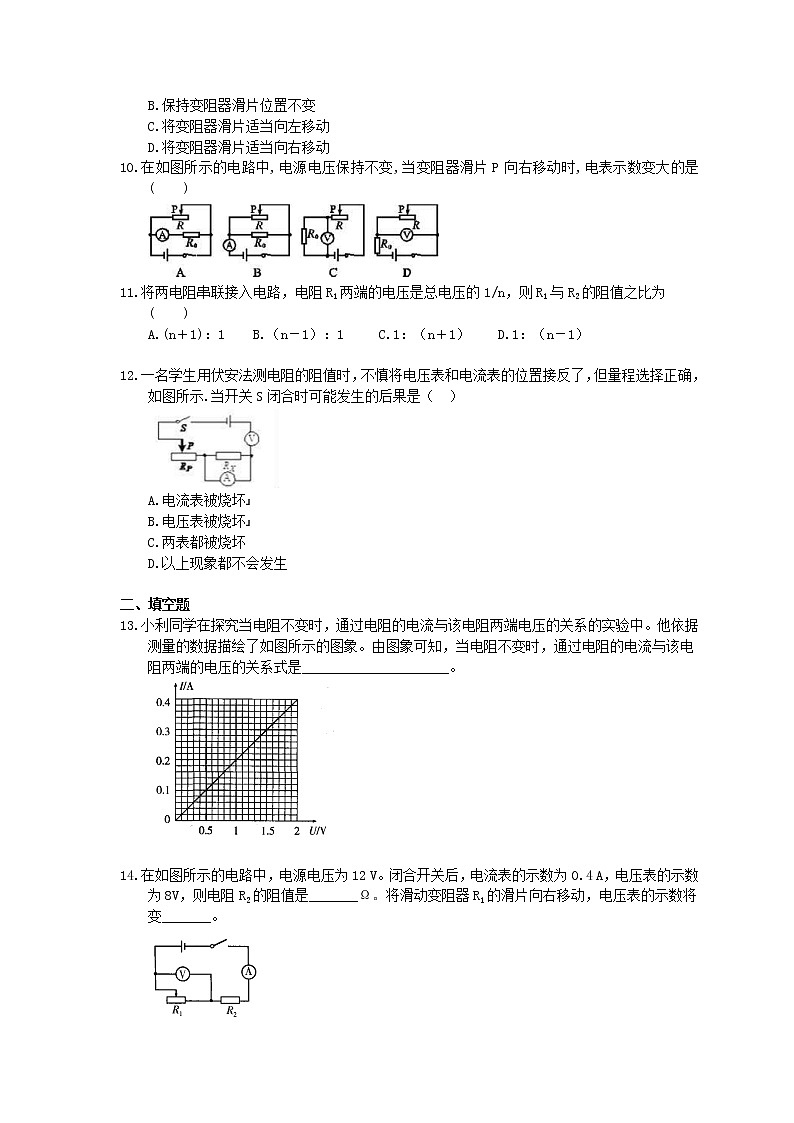

A.适当增加电池的节数

B.保持变阻器滑片位置不变

C.将变阻器滑片适当向左移动

D.将变阻器滑片适当向右移动

10.在如图所示的电路中,电源电压保持不变,当变阻器滑片P向右移动时,电表示数变大的是(　　)

11.将两电阻串联接入电路，电阻R1两端的电压是总电压的1/n，则R1与R2的阻值之比为    (    )

A.(n＋1)：1                  B.（n－1）：1     C.1：（n＋1）    D.1：（n－1）

12.一名学生用伏安法测电阻的阻值时，不慎将电压表和电流表的位置接反了，但量程选择正确，如图所示.当开关S闭合时可能发生的后果是（  ）

A.电流表被烧坏

B.电压表被烧坏

C.两表都被烧坏

D.以上现象都不会发生

二、填空题

13.小利同学在探究当电阻不变时，通过电阻的电流与该电阻两端电压的关系的实验中。他依据测量的数据描绘了如图所示的图象。由图象可知，当电阻不变时，通过电阻的电流与该电阻两端的电压的关系式是_____________________。

14.在如图所示的电路中，电源电压为12 V。闭合开关后，电流表的示数为0.4 A，电压表的示数为8V，则电阻R2的阻值是_______Ω。将滑动变阻器R1的滑片向右移动，电压表的示数将变_______。

15.有两只定值电阻，分别标有“4Ω 1A”和“5Ω  0.6 A”的字样，要使它们都能安全工作，应把它们串联在电压不高于_______V的电源两端；若将它们并联起来，接入某一电路中，能安全工作，其干路中的电流不能超过_______A。

16.R1、R2的电阻分别为5 Ω和10 Ω，把它们串联在电路中。则R1和R2两端的电压之比是_______；通过R1、R2的电流之比是_______。

17.如图所示，电源电压保持不变，电阻R1=5Ω，R2=15Ω.只闭合开关S2，R1与R2为＿＿＿＿联；断开开关S2，且闭合开关S1和S3，R1与R2为＿＿＿联，此时通过R1与R2的电流之比为＿＿＿＿.

18.如图所示电路中，闭合开关S，当滑动变阻器R2的滑片P向左移动时，电流表A1的示数将　   　，电压表V的示数与电流表A2的示数之比将　   　。（均填“变大”“变小”或“不变”）

三、实验题

19.小华和小明做“用电流表、电压表测电阻”实验，现有电源（电压为2伏的整数倍且保持不变）、一个待测电阻Rx、电流表、电压表、滑动变阻器两个（甲：“20Ω 2A”，乙：“50Ω 2A”）、电键以及导线若干.小华首先选择一个变阻器进行实验，他正确连接电路，使变阻器接入电路中的电阻最大，闭合电键时电表示数如表一中实验序号1所示.小明用另一个变阻器实验，正确连接电路且使变阻器接入电路中的电阻最大，闭合电键时电表示数如表二中实验序号1所示

①若小华选择的变阻器为________，他实验所用电源的电压为________.
②实验中他们分别移动变阻器的滑片P到某一位置时，观察到电流表示数均如图所示.他们继续移动滑片P，发现当电压表示数最大时，电流表指针在图的位置上恰好都偏转了8格.请将他们的实验数据填写在表一、表二的实验序号2中.
③小华和小明都只测量了两组数据，不符合实验要求，两位同学讨论后找到了解决问题的办法.请简要说明他们的解决办法，并通过计算求出Rx的阻值________（计算电阻时精确到0.1欧）.

四、计算题

20.在如图所示的电路中，电源电压为6V且不变，滑动变阻器上标有“20Ω 2A”字样，闭合开关S，移动滑片P到某一位置时，电流表A1、A2的示数分别为0.8 A和0.2 A。求：

(1)滑动变阻器R2接入电路的阻值。

(2)在移动滑片P的过程中，电流表A1中的最小电流。

参考答案

1.答案为：B

2.答案为：D

3.答案为：B

4.答案为：C；

解析；保持电阻不变即保持定值电阻R不变,调节R'的滑片到不同位置,分别读出电流表和电压表的示数,从而分析电流与电压的关系,故选C。

5.答案为：D

6.答案为：D；

解析：当滑片在a端时,滑动变阻器接入电路中的电阻为0,电流表的示数I1==1.2 A;当滑片在b端时,电路中总电阻R总=R1+R=10 Ω+50 Ω=60 Ω,此时电流表的示数I2==0.2 A。

7.答案为：B

8.答案为：C

9.答案为：D.

10.答案为：D；

解析：A电路为并联电路,电流表测量R0的电流,滑动变阻器在另一条支路中,滑动变阻器滑片移动时对另一条支路无影响,电流表示数不变,故A错误;B电路为并联电路,电流表测量干路中的电流,滑动变阻器滑片向右移动,电阻变大,由欧姆定律可知通过变阻器的电流减小,通过另一条支路的电流不变,故干路中的电流变小,故B错误;C电路为串联电路,电压表测量R0的电压,滑动变阻器滑片向右移动,电阻变大,电流减小,根据U=IR可知,电压表示数变小,故C错误;D电路为串联电路,电压表测量滑动变阻器的电压,滑动变阻器滑片向右移动,电阻变大,电流减小,根据U=IR可知,R0的电压变小,根据串联电路的电压规律可知,滑动变阻器两端电压变大,故D正确。

11.答案为：D

12.答案为：D

13.答案为：I＝kU(k＝0.2 A/V)

14.答案为：10  小

15.答案为：5.4  1.35

16.答案为：1：2  1：1

17.答案为：串 并  3∶1

18.答案为：不变；变大

19.答案为：甲（乙）；6V（12V）；10.2Ω

20.答案为：(1)10 Ω  (2)0.5 A
