2020年人教版九上物理期末复习《电压 电阻》(含答案) 试卷
展开人教版九上期末复习《电压 电阻》

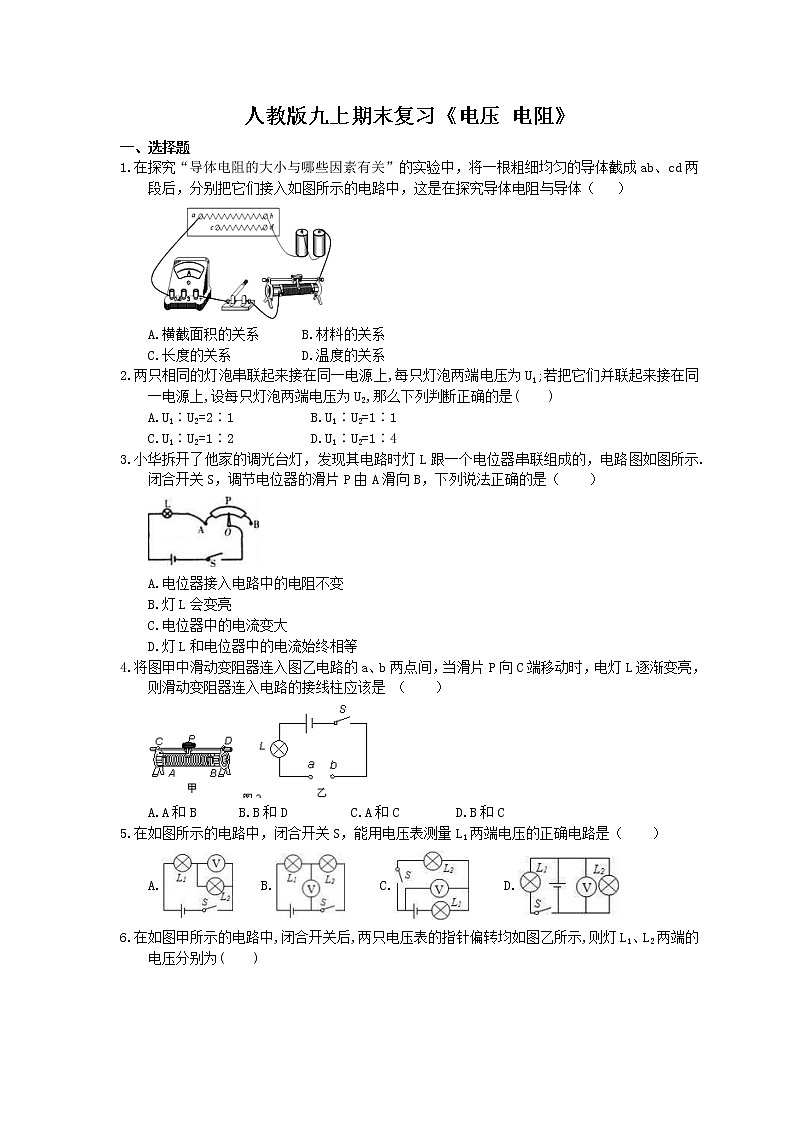

一、选择题
1.在探究“导体电阻的大小与哪些因素有关”的实验中，将一根粗细均匀的导体截成ab、cd两段后，分别把它们接入如图所示的电路中，这是在探究导体电阻与导体（ ）
A.横截面积的关系 B.材料的关系
C.长度的关系 D.温度的关系
2.两只相同的灯泡串联起来接在同一电源上,每只灯泡两端电压为U1;若把它们并联起来接在同一电源上,设每只灯泡两端电压为U2,那么下列判断正确的是( )
A.U1∶U2=2∶1 B.U1∶U2=1∶1
C.U1∶U2=1∶2 D.U1∶U2=1∶4
3.小华拆开了他家的调光台灯，发现其电路时灯L跟一个电位器串联组成的，电路图如图所示.闭合开关S，调节电位器的滑片P由A滑向B，下列说法正确的是（ ）
A.电位器接入电路中的电阻不变
B.灯L会变亮
C.电位器中的电流变大
D.灯L和电位器中的电流始终相等
4.将图甲中滑动变阻器连入图乙电路的a、b两点间，当滑片P向C端移动时，电灯L逐渐变亮，则滑动变阻器连入电路的接线柱应该是 （ ）
A.A和B B.B和D C.A和C D.B和C
5.在如图所示的电路中，闭合开关S，能用电压表测量L1两端电压的正确电路是（ ）
A. B. C. D.

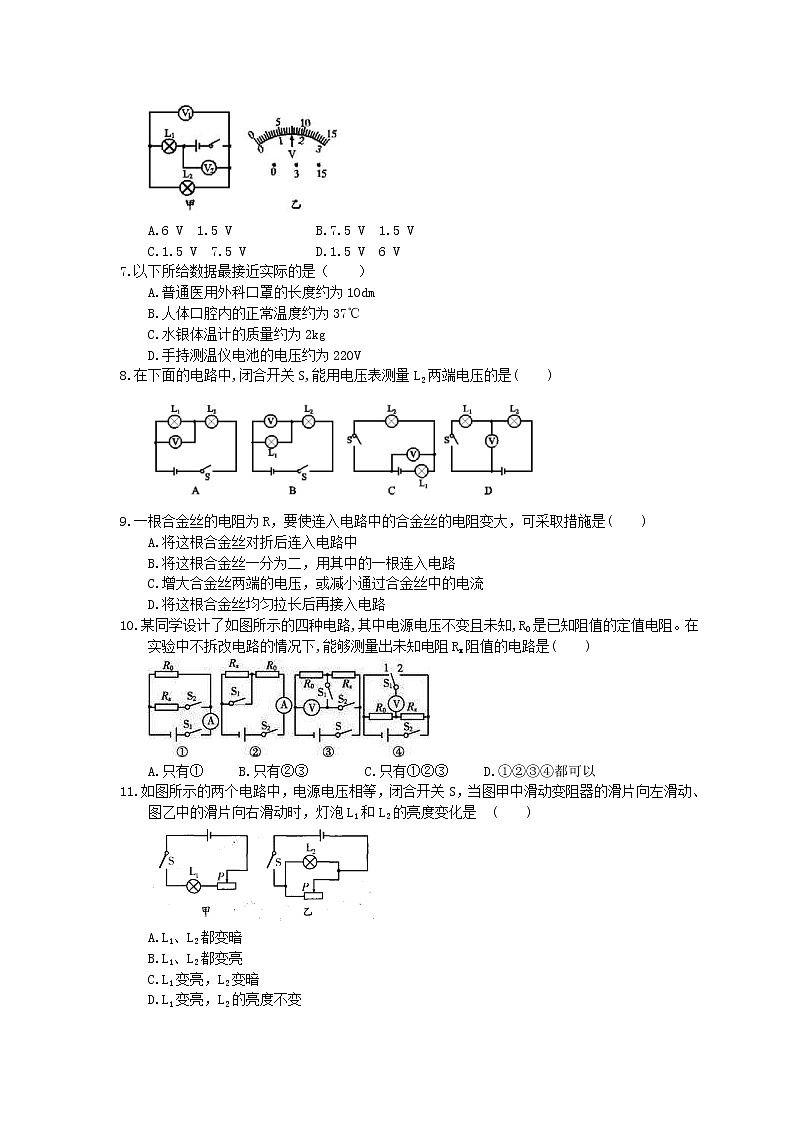

6.在如图甲所示的电路中,闭合开关后,两只电压表的指针偏转均如图乙所示,则灯L1、L2两端的电压分别为( )
A.6 V 1.5 V B.7.5 V 1.5 V
C.1.5 V 7.5 V D.1.5 V 6 V
7.以下所给数据最接近实际的是（ ）
A.普通医用外科口罩的长度约为10dm
B.人体口腔内的正常温度约为37℃
C.水银体温计的质量约为2kg
D.手持测温仪电池的电压约为220V
8.在下面的电路中,闭合开关S,能用电压表测量L2两端电压的是( )
9.一根合金丝的电阻为R，要使连入电路中的合金丝的电阻变大，可采取措施是( )
A.将这根合金丝对折后连入电路中
B.将这根合金丝一分为二，用其中的一根连入电路
C.增大合金丝两端的电压，或减小通过合金丝中的电流
D.将这根合金丝均匀拉长后再接入电路
10.某同学设计了如图所示的四种电路,其中电源电压不变且未知,R0是已知阻值的定值电阻。在实验中不拆改电路的情况下,能够测量出未知电阻Rx阻值的电路是( )
A.只有① B.只有②③ C.只有①②③ D.①②③④都可以
11.如图所示的两个电路中，电源电压相等，闭合开关S，当图甲中滑动变阻器的滑片向左滑动、图乙中的滑片向右滑动时，灯泡L1和L2的亮度变化是 ( )
A.L1、L2都变暗
B.L1、L2都变亮
C.L1变亮，L2变暗
D.L1变亮，L2的亮度不变

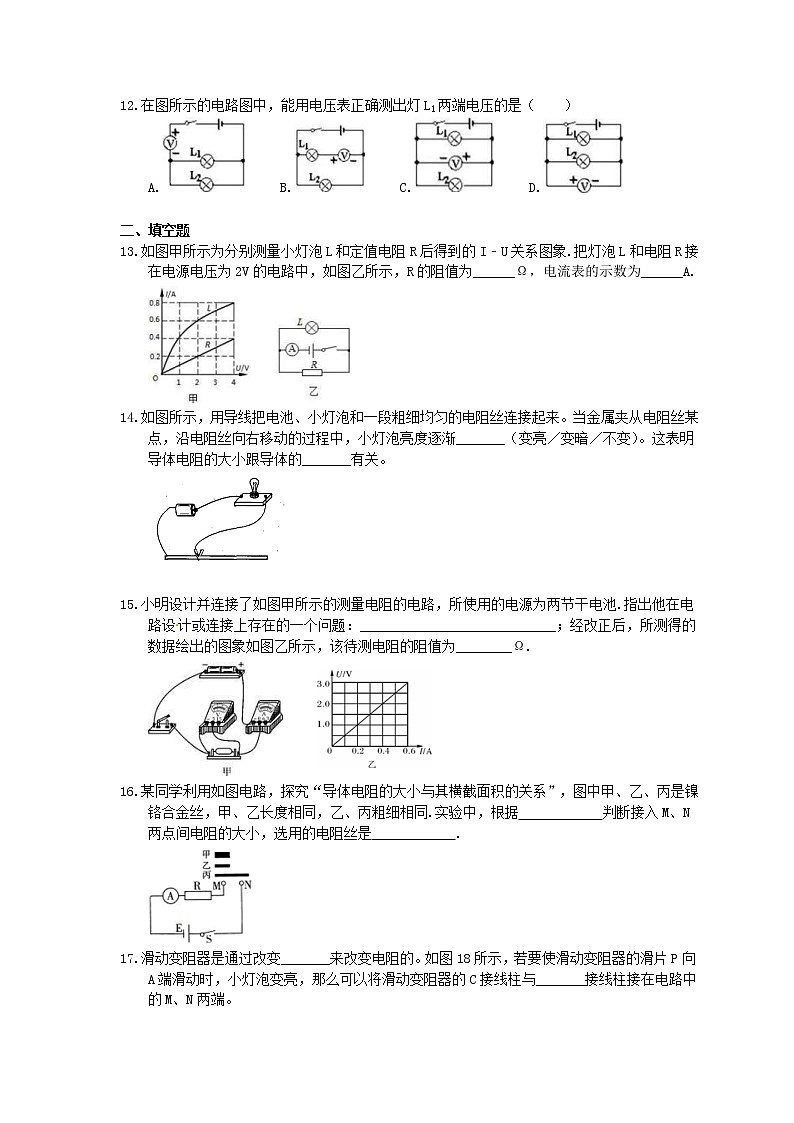

12.在图所示的电路图中，能用电压表正确测出灯Ll两端电压的是（ ）
A. B. C. D.
二、填空题
13.如图甲所示为分别测量小灯泡L和定值电阻R后得到的I﹣U关系图象.把灯泡L和电阻R接在电源电压为2V的电路中，如图乙所示，R的阻值为______Ω，电流表的示数为______A.
14.如图所示，用导线把电池、小灯泡和一段粗细均匀的电阻丝连接起来。当金属夹从电阻丝某点，沿电阻丝向右移动的过程中，小灯泡亮度逐渐_______（变亮／变暗／不变）。这表明导体电阻的大小跟导体的_______有关。
15.小明设计并连接了如图甲所示的测量电阻的电路，所使用的电源为两节干电池.指出他在电路设计或连接上存在的一个问题：____________________________；经改正后，所测得的数据绘出的图象如图乙所示，该待测电阻的阻值为________Ω.
16.某同学利用如图电路，探究“导体电阻的大小与其横截面积的关系”，图中甲、乙、丙是镍铬合金丝，甲、乙长度相同，乙、丙粗细相同.实验中，根据 判断接入M、N两点间电阻的大小，选用的电阻丝是 .
17.滑动变阻器是通过改变_______来改变电阻的。如图18所示，若要使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，那么可以将滑动变阻器的C接线柱与_______接线柱接在电路中的M、N两端。
18.如图（a）所示，长度相同、粗细不同的同种金属棒AB和CD串联在电路中。则通过AB的电流 通过CD的电流（选填“大于”、“等于”或“小于”）。用电压表测得AB和CD两端的电压如图（b）所示，则AB两端的电压为 伏，CD两端电压为 伏，
三、实验题
19.实践小组的同学们进行“伏安法测定小灯泡电阻”的实验，小灯泡的额定电压为2.5V（阻值约为10Ω），滑动变阻器规格为“20Ω 1A”。
（1）请你用笔画线代替导线，将图甲中的电路连接完整（导线不得交叉）。
（2）滑动变阻器在实验中除保护电路外，还有 作用。同学们把电路元件接入电路，刚接好最后一根导线，灯泡就立即发光，发生这种现象的原因可能是 。
（3）经检查无误后，接通电路，向左移动滑动变阻器的滑片P，观察到 ，表明小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡正常发光时的阻值为 Ω。继续向左移动滑片，则可能出现的现象有
（写出一条即可）。
（4）实验结束后，小组同学根据实验数据，绘制了如图丙所示的图象，分析图象可得出结论： 。
四、计算题
20.如图所示，电源电压3V，电流表的示数为1.5A，通过R的电流为0.7A，求：
(1)通过灯L1的电流？
(2)灯L2两端的电压？
(3)通过灯L2的电流？
参考答案
1.答案为：C
2.答案为：C；
解析：设电源电压为U,相同的灯泡串联,每只灯泡两端电压U1=;若并联,每只灯泡两端电压 U2=U,所以U1∶U2=∶U=1∶2,故选C。
3.答案为：D
4.答案为：C
5.答案为：D
6.答案为：A；
解析：由电路图可知,电压表V2示数应大于电压表V1示数,而两电压表指针位置相同,则电压表V2量程是0~15 V,分度值是0.5 V,电压表示数=7.5 V;电压表V1量程是0~3 V,分度值是0.1 V,电压表示数=1.5 V;灯L2的电压U2==1.5 V,灯L1的电压U1=-U2=7.5 V-1.5 V=6 V。
7.答案为：B。
解析：A、中学生拳头宽度约8cm，普通医用外科口罩的长度略大于此数值，约为10cm＝1dm。故A不符合实际；
B、正常情况下，人的体温在36℃～37℃之间，变化幅度很小。故B符合实际；
C、一支普通水银体温计的质量在20g＝0.02kg左右。故C不符合实际；
D、一般手持测温仪由两节电池串联提供电压，所以电池电压为3V.故D不符合实际。
8.答案为：C；
解析：A中L1和L2两灯串联,电压表并联在L1的两端,测量的是L1两端电压,不符合题意;B中L1和L2两灯串联,电压表并联在L1的两端,测量的是L1两端电压,不符合题意;C中L1和L2两灯串联,电压表并联在L2的两端,测量的是L2两端电压,符合题意;D中开关断开,电压表测量的是电源电压,开关闭合,电压表测量的是L1两端电压,不符合题意。
9.答案为：D
10.答案为：C
11.答案为：D
12.答案为：D
解析：A、电压表串联在了干路中，所以连接错误，不合题意；
B、电压表与L1串联在了一起，无法测出它的电压，所以不合题意；
C、电压表的正负接连柱接反了，连接错误，不合题意；
D、电压表与被测用电器并联，接线柱连接也做到了正进负出，所以正确，符合题意.
故选D.
二、填空题
13.答案为：10；0.8.
14.答案为：变暗 长度
15.答案为：电流表的正负接线柱接反了 5
16.答案为：（1）电流表示数；（2）甲和乙.
17.答案为：接入电路中电阻丝的长度 A
18.答案为：等于；5；2.5。
三、实验题
19.解：（1）因为小灯泡的额定电压为2.5V，所以电压表选用0﹣3V的量程，电压表与灯泡并联且正接线柱与小灯泡的进接线柱相连；滑动变阻器一上一下的串联在电路中；
小灯泡的额定电压为2.5V，小灯泡正常发光时的电阻约为10Ω，
由欧姆定律，灯正常发光时的电流约为：I===0.25A，
故电流表选用小量程且与灯串联，如下所示：
（2）滑动变阻器的基本作用是保护电路，此实验中主要作用是改变小灯泡两端的电压及通过灯泡的电流，算出多组电阻值；连接好最后一根导线，灯泡立即发光，可能是连接电路时没有断开开关；
（2）小灯泡在额定电压下正常发光，所以检查无误后，接通电路，向左移动滑动变阻器的滑片P，观察到电压表的示数为2.5V时，表明小灯泡正常发光；
图乙中电流表选用小量程，分度值为0.02A，示数为0.3A，
小灯泡的电阻为：R==≈8.3Ω；
滑片向左移动，滑动变阻器的电阻减小，根据I=知，电路的电流增大，小灯泡两端的电压变大，根据P=UI可知，小灯泡的实际功率变大，灯泡变亮；
（4）由图知图象不是直线表示小灯泡两端的电压和电流之比不是定值。
四、计算题
20.解：(1)由电路图可知，灯泡L1与电阻R串联后再与灯泡L2并联，电流表测干路电流，
因为串联电路中各处的电流相等，所以通过L1的电路和通过R的电流相等，
即通过灯L1的电流为
(2)由并联电路中各支路两端电压等于电源电压可知，
灯L2两端的电压为
(3)由并联电路中干路电流等于各支路电流之和可知，
通过L2的电流为
答：(1)通过灯L1的电流为0.7A；
(2)灯L2两端的电压为3V；
(3)通过灯L2的电流为0.8A。
