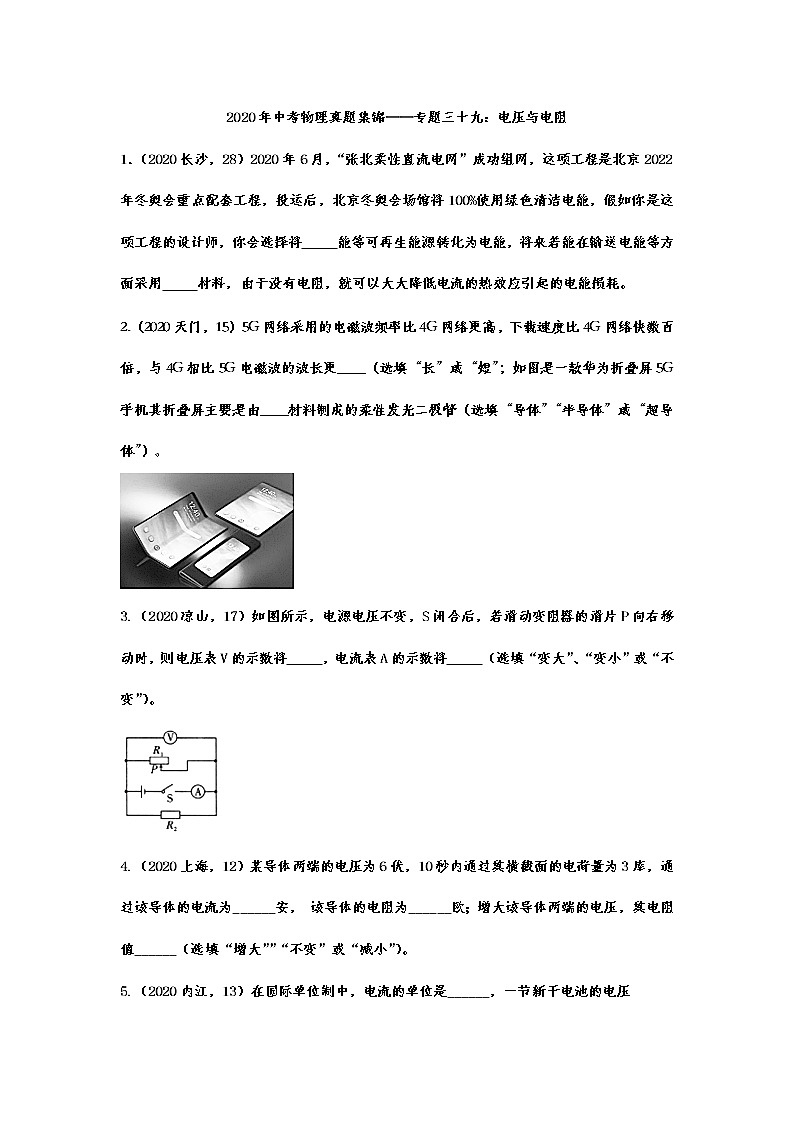

2020年中考物理真题集锦——专题三十九：电压与电阻

2020年中考物理真题集锦——专题三十九：电压与电阻
1．（2020长沙，28）2020年6月，“张北柔性直流电网”成功组网，这项工程是北京2022年冬奥会重点配套工程，投运后，北京冬奥会场馆将100%使用绿色清洁电能，假如你是这项工程的设计师，你会选择将　 　能等可再生能源转化为电能，将来若能在输送电能等方面采用　 　材料，由于没有电阻，就可以大大降低电流的热效应引起的电能损耗。
2.（2020天门，15）5G网络采用的电磁波频率比4G网络更高，下载速度比4G网络快数百倍，与4G相比5G电磁波的波长更____（选填“长”或“短”；如图是一款华为折叠屏5G手机其折叠屏主要是由____材料制成的柔性发光二极管（选填“导体”“半导体”或“超导体”）｡

3.（2020凉山，17）如图所示，电源电压不变，S闭合后，若滑动变阻器的滑片P向右移动时，则电压表V的示数将　 　，电流表A的示数将　 　（选填“变大”、“变小”或“不变”）。

4.（2020上海，12）某导体两端的电压为6伏，10秒内通过其横截面的电荷量为3库，通过该导体的电流为______安， 该导体的电阻为______欧；增大该导体两端的电压，其电阻值______（选填“增大””“不变”或“减小”）。

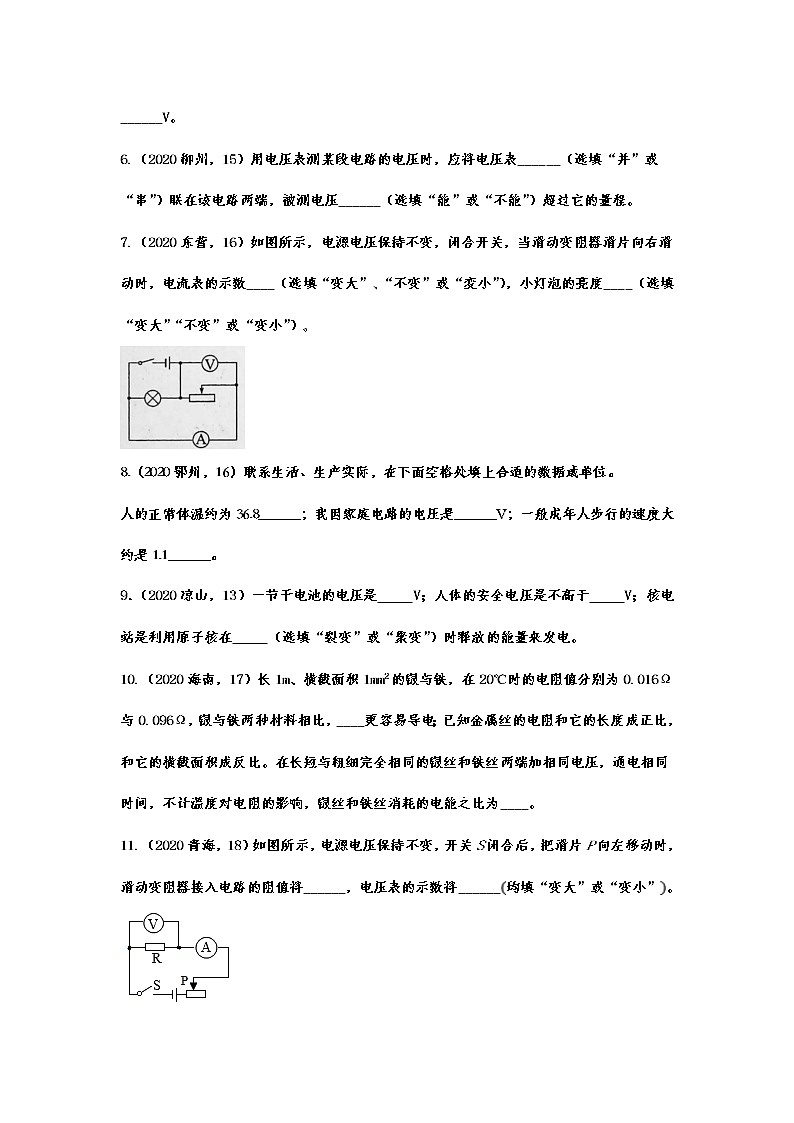

5.（2020内江，13）在国际单位制中，电流的单位是______，一节新干电池的电压______V。
6.（2020柳州，15）用电压表测某段电路的电压时，应将电压表______（选填“并”或“串”）联在该电路两端，被测电压______（选填“能”或“不能”）超过它的量程。
7.（2020东营，16）如图所示，电源电压保持不变，闭合开关，当滑动变阻器滑片向右滑动时，电流表的示数____（选填“变大”､“不变”或“変小”），小灯泡的亮度____（选填“变大”“不变”或“变小”）｡

8.（2020鄂州，16）联系生活、生产实际，在下面空格处填上合适的数据或单位。
人的正常体温约为36.8______；我国家庭电路的电压是______V；一般成年人步行的速度大约是1.1______。
9．（2020凉山，13）一节干电池的电压是　 　V；人体的安全电压是不高于　 　V；核电站是利用原子核在　 　（选填“裂变”或“聚变”）时释放的能量来发电。
10.（2020海南，17）长1m、横截面积1mm2的银与铁，在20℃时的电阻值分别为0.016Ω与0.096Ω，银与铁两种材料相比，____更容易导电；已知金属丝的电阻和它的长度成正比，和它的横截面积成反比。在长短与粗细完全相同的银丝和铁丝两端加相同电压，通电相同时间，不计温度对电阻的影响，银丝和铁丝消耗的电能之比为____。
11.（2020青海，18）如图所示，电源电压保持不变，开关S闭合后，把滑片P向左移动时，滑动变阻器接入电路的阻值将______，电压表的示数将______均填“变大”或“变小”。

12.（2020云南，11）科技改变生活，大多数科技产品需要有半导体芯片的支持才能发展，目前领先全球的是5nm工艺芯片技术，5nm=______m。利用半导体材料可以制作发光二极管，简称LED。电流由正极经过LED流向负极时，LED发光；反之，电流不能从负极流向正极，LED不发光，这说明发光二极管具有_____导电性。
13．（2020眉山，14）某同学用两节干电池串联做电源连接串联电路，如图所示，闭合开关，发现灯不亮。为了查找原因，老师帮助他用导线分别连接a、b和b、c．连接a、b时，两灯不亮，连接b、c时，L1很亮，则故障的原因可能是　 　。两灯都不亮时，a、b两点之间的电压是　 　V。

14.（2020海南，11）风能是_____（选填“可再生”或“不可再生”）能源；硅是常用的____选（填“导体”､“半导体”或“绝缘体”）材料。
15.（2020绥化，15）电阻是导体本身的一种性质，它的大小与导体的材料、______和______等因素有关。
16.（2020贵港，14）如图所示，用A、B两个金属夹子将一根铅笔芯接入电路中，当B夹子左右移动时，小灯泡的亮度会发生变化。导致铅笔芯接入电路的电阻发生变化的主要因素是______；若将A、B两个金属夹子间的铅笔芯换成塑料吸管，小灯泡_________ （选填“会”或“不会”）发光。

17.（2020广元，17）如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲∶U乙=4∶1，则R1∶R2=______；当开关S断开，甲、乙两表为电流表时，通过两电表的电流之比I1∶I2=______。

18.(2020甘孜州，26)如图12所示，电源电压是3V且保持不变，S闭合后电压表示数为1V,则灯L2两端的电压为___▲ V; 若断开开关,电压表示数将___▲ (选填 “变大”“变小”或“不变”)。

19．（2020陕西，11）一节干电池的电压是　 　V；家庭电路中电冰箱、电视机、电灯等用电器的连接方式是　 　联。
20．（2020凉山，13）一节干电池的电压是　 　V；人体的安全电压是不高于　 　V；核电站是利用原子核在　 　（选填“裂变”或“聚变”）时释放的能量来发电。
21.（2020绥化，15）电阻是导体本身的一种性质，它的大小与导体的材料、______和______等因素有关。
22.（2020南宁，20）如图所示，ab为一根铅笔芯，闭合开关后，小灯泡发光，说明铅笔芯是____（选填“导体”或“绝缘体”）｡将夹子在铅笔芯上向左移动时，观察到小灯泡变____（选填“亮”或“暗”），请根据实验现象，提出一个可探究的科学问题：____

23.（2020上海，18）在图所示电路的O里填上适当的电表符号。要求：闭合开关S，各电路元件均能正常工作。

24.（2020广东，21）如图所示，图甲中电压表的分度值为______V，读数为______V；若使用前出现如图乙所示的情况，则原因是______。

25．（2020湘西，22）请用笔画线表示导线，将电压表连入实物图中，使电压表能够测量小灯泡两端的电压大小，要求电压表选用3V的量程。

26.（2020贵港，20）小亮设计了一个水位监测报警装置，其电路如图甲所示，电源电压3V不变，报警器（电阻不计）中通过的电流达到或超过10mA时会报警。监测头是一个放置于水底的压敏电阻，受力面积为2，其阻值R随压力F的变化规律如图乙所示。监测头在压力超过28N时不能正常工作，该装置能监测的最大水深是______m。若要该装置在水深达到11m时开始报警，则电阻箱接入电路的阻值应为______Ω。（g取10，）

27.(2020甘孜州，32)在“用电流表和电压表测电阻”的实验中，电路如图甲所示。

(1)开关闭合前，滑动变阻器的滑片P要移动到__▲_ (选填“a”或“b”) 端;
(2)闭合开关，发现电流表示数为零，但电压表指针发生明显偏转，则电路发生的故
障可能是以下四种中的___▲_
A. Rx 处断路   B.滑动变阻器处断路 C. Rx处短路
(3)排除故障后，闭合开关，调整滑片P到某一位置后，若两表的示数分别如图乙、丙所示，其中电流表的示数为__▲_ A, 此次测得电阻的结果为Rx=_▲_ n
28.（2020呼和浩特，9）小芸同学想了解当滑动变阻器与定值电阻R并联时，调节滑片，定值电阻R两端电压及电路中的电流怎样改变。

(1)实验电路图如图甲所示，请在图乙中连接对应的实物图______；
(2)此电路不允许滑动变阻器滑片滑到最左端，原因是______。
29．（2020扬州，27）在“探究串联电路电压的特点”实验中：
某实验小组分别测量了串联电路两端的总电压U和灯泡L1、L2两端的电压U1、U2数据如表：
U/V
U1/V
U2/V
2.6
1.3
1.3
（1）该小组由此得出串联电路的总电压与各部分电压的关系是　 　（用题中物理量符号表示）。
（2）实验过程中，若L1灯丝断了，观察到电压表V1示数为　 　，电压表V2示数为　 　。
（3）该实验还有待改进，请写出其中一点：　 　。

30.（2020贵港，14）如图所示，用A、B两个金属夹子将一根铅笔芯接入电路中，当B夹子左右移动时，小灯泡的亮度会发生变化。导致铅笔芯接入电路的电阻发生变化的主要因素是______；若将A、B两个金属夹子间的铅笔芯换成塑料吸管，小灯泡_________ （选填“会”或“不会”）发光。

31.（2020镇江，13）(1)图1中，物块的长度为_____cm；
(2)图2中，电压表的示数为_____V；
(3)图3中，弹簧测力计的示数为_____N。

32.（2020济宁，19）结合图中的实验情景，按要求回答下列问题

(1)图甲：空易拉罐浸入水中越深，排开的水越多，手施加的压力越大，这表明：易拉罐所受浮力的大小与______有关；
(2)图乙：滚摆在上、下运动的过程中，其______能与______能相互转化；
(3)图丙：向一杯清水中滴入一滴蓝墨水，很快会把整杯清水染成蓝色，这一现象表明______；
(4)图丁：用此实验装置可研究电阻与导体______的关系。
33.（2020常德，19） (1)图甲所示木块的长度为 cm;
(2) 图乙所示天平测得物体的质量是 g;

(3)图丙所示电压表的示数是 V; (4)图丁所示的物重是 N。

34.（2020南通，19）小明探究铅笔芯的电阻大小与长度的关系时，找来一支铅笔芯，测量其长度并用两枚金属回形针夹住其两端进行实验。
(1)图甲是测铅笔芯电阻的电路，请用笔画线代替导线将其连接完整。_____

①闭合开关，发现两电表均无示数，为排查故障他将电压表改接在变阻器两端，发现电压表有示数，则电路故障可能是____｡
②排除故障，移动滑片P，电流表示数为0.14A时，电压表示数如图乙，为____V，测出的电阻为____Ω｡
(2)移动回形针，改变并测量铅笔芯接入电路的长度，实验时发现电流表损坏，他又设计了图丙电路测量电阻。
①正确连好电路，闭合开关S，将开关S1先拨至b，移动滑动变阻器滑片P，使电压表示数为U。
②再将S1拨至a，调节电阻箱旋钮至图丁位置，观察到电压表示数略大于U，他把“×1”挡的旋钮又旋了一格，发现电压表示数略小于U，此时他_____（选填“应”或“不应”）再调节滑动变阻器，以使电压表的示数恰好为U。

③推断铅笔芯接入电路的阻值_____（填写范围）。
(3)小明由上述两次实验，得出铅笔芯电阻与长度的关系，请评价他在探究过程中的不足之处∶______｡
35．（2020凉山，28）如图所示，是探究影响导体电阻大小因素的实验装置图，实验中分别把a、b、c、d四导线接入电路，其中导线a、b、d长度相同，a、b、c粗细相同，b、d粗细不同。
（1）该实验是通过观察电流表的示数来间接比较导线电阻的大小，这种科学研究问题的方法是　 　法。
（2）选用　 　两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的长度有关。
（3）选用a、b两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的　 　有关。
（4）选用　 　两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的横截面积有关。

36．（2020安顺，26）我们已经学习了串联电路电压的规律，那么串联的各部分电路如何分配电源电压呢？小明利用以下实验器材进行实验：阻值不同的定值电阻若干、电压表、电压为3V的电源、开关及导线。请回答下列问题：

实验次数
AB间电阻/Ω
CD间电阻/Ω
1
10
5
2
20
10
3
30
15
（1）连接电路时，应将开关处于　 　状态（选填：“断开”或“闭合”）；
（2）如图甲所示，小明将阻值为10Ω和5Ω的电阻分别接入电路中AB和CD两位置，闭合开关，电压表的示数如图乙所示，则AB间电压为　 　V．比较两电阻阻值和所分电压值可得初步结论：串联电路中，电阻值越大，其所分电压　 　；
（3）为了进一步探究电压的分配规律，小明更换电阻完成了上表中2、3两次实验，观察到每次实验电压表示数几乎不变。分析实验数据发现AB间和CD间的电压之比与其对应电阻阻值之比相等，于是得出：“串联电路中各部分电路按其阻值之比分配电源电压”的结论。根据这一实验过程得出的结论是否可信？
　 　（选填：“可信”或“不可信”），你的理由是：　 　。
37.（2020襄阳，22）某物理兴趣小组在“探究导体电阻大小与导体长度的关系”实验中，他们在如图所示电路中的A、B两点间接入待研究的电阻丝，电源电压恒定。忽略电阻丝电阻随温度变化的影响，待用电阻丝的规格如表格所示。

序号
材料
长度
横截面积
1
碳钢合金丝
L
S
2
镍铬合金丝
2L
S
3
镍铬合金丝
L
2S
4
镍铬合金丝
2L
2S
(1)他们应选择序号为______的两根电阻丝来研究；
(2)从表中所给电阻丝的规格看，还可以用这些电阻丝来做另一个探究实验，即探究导体电阻大小与导体______的关系，这次你应该选择序号为______的两根电阻丝来做实验。
38.（2020绥化，26）如图甲是小明“探究串联电路的电压规律”的实验电路图。

(1)连接电路时，开关应______。实验时，灯L1和灯L2的规格应______。（填“相同”或“不相同”）
(2)闭合开关后，小明发现两灯都不发光，于是分别把电压表接在图甲中AB两点、BC两点及AC两点，测得数据分别是UAB=3V，UBC=0V，UAC=3V；小明检查发现只有灯L1和灯L2中的一盏出现故障，则故障可能是______。
(3)处理好故障后，小明把电压表接在AB之间重新测量，电压表示数如图乙所示，电压表的分度值是______V；为了使实验结果更准确，接下来小明应该：断开开关______。
(4)正确实验后，小明分析多组数据得出结论______。（请使用文字叙述）
39.（2020广东，28）阅读下列短文，回答问题。
热敏电阻温度计
热敏电阻是用半导体材料制成的电阻，其阻值随温度的变化而变化，如图甲所示为某型号热敏电阻的实物图，阻值随温度升高而变小的，称为负温度系数热敏电阻；阻值随温度升高而变大的，称为正温度系数热敏电阻，利用热敏电阻的特性做成的温度计，叫做热敏电阻温度计。
图乙所示为热敏电阻R1的阻值随温度t变化的图像（为方便计算，已将图线作了近似处理）。图丙是用R1做测温探头的某热敏电阻温度计的电路图，其中电源电压可在0.60~1.20V之间调节，R2为定值电阻，阻值为100Ω。该电路工作原理是：当保持通过R1的电流不变时，R1两端的电压随电阻均匀变化（即随温度均匀变化），故只需将电压表V1表盘的刻度改成相应的温度刻度，就可以直接从V1表盘上读出温度值。测量时，将R1放入待测温度处，闭合开关，调节电源电压，使V2表的示数保持0.20V不变（即电路中的电流保持2mA不变），再从V1表盘上读出待测温度t。

(1)热敏电阻R1是______（选填“正”或“负”）温度系数热敏电阻。在标准大气压下，将R1放入冰水混合物中时，R1的阻值是______Ω；
(2)测温时，保持R2两端电压为0.20V，R1两端的电压随温度升高而______（选填“变大”、“变小”或“不变”）；
(3)某次测温时，V1表盘上显示的温度是20℃，此时电源电压为______V；
(4)该热敏电阻温度计测量温度的范围为______℃。
40.（2020绵阳，21）学校实验室有一根长略大于60cm的均匀电阻丝，小明等同学打算探究这根电阻丝不同长度的电阻与对应长度的关系。已知这根电阻丝总电阻约6Ω。他们设计了如图甲所示电路示意图，电源电压3V，电阻丝拉直固定在木板上的a、b两点，P为鳄鱼夹。
完成实验，回答下列问题：

(1)电流表应选用________（选填序号）。
A．电流表A1（0~60mA）
B．电流表A2（0~0.6A）
C．电流表A3（0~3.0A）
(2)正确连接电路，断开开关，鳄鱼夹P夹接在电阻丝上靠近b端某位置，用刻度尺测鳄鱼夹与a端间电阻丝长度L，闭合开关，读取电流表示数I；断开开关，将鳄鱼夹P向a端移动约10cm，重复前面的操作。6次测得的电阻丝长度L和对应电流表示数I如下表所示。
序号
1
2
3
4
5
6
L/cm
60.0
50.0
40.0
30.0
20.0
10.0
I/A
0.51
0.60
0.73
1.05
1.48
2.95
算出的电阻R/Ω
5.9
？
4.1
2.9
2.0
1.0
(3)计算接入电路电阻丝的电阻R，并填在上表中。请补填根据第2次测量算出的电阻丝电阻R2＝__________Ω。
(4)请在图乙的坐标系中，制定纵横坐标的标度，把上表中数据在坐标系中描点，然后画出图像_____。

(5)根据你画出的图像，__________（选填“可以”或“不可以”）得到结论：在误差范围内，电阻丝的电阻与其长度成正比。
41.（2020常德，28） 某实验小组想要探究某热敏电阻的阻值和温度的关系，已接入电路中的器材有:电源、电压表V2、阻值为R0的定值电阻、滑动变阻器R1、单刀开关S1，如图甲所示:置于温控室(图中虚线区域，温度可调且自动显示)中的热敏电阻RT暂未接入电路，符号如图a所示。可供选择的器材有:电压表V2、电阻箱R2 (阻值可以直接读出的变阻器)，符号如图b所示单刀开关2只，导线若干。

(1)小明同学选择电压表V2与热敏电阻RT按图乙所示接入MN之间。在闭合S1前，图乙中R1的滑片应移动到 (填“A”或“B")端;当温控室的温度为t1 时，两电压表示数分别为U1、U2,则此时热敏电阻的阻值RT=______ (用已知量和测量值表示)。
(2)小惠同学没有选择电压表V2，而是选择了电阻箱R2，请你在图甲中帮她完善电路图。
(3)在小惠设计的实验中，热敏电阻的阻值R,满足的关系式为_ 。
A. RT=R0 B. RT=R 1 C. RT=R2
(4)通过实验探究，小明和小惠都得出了热敏电阻的阻值随温度变化的规律，如图丙中的图象曲线所示，此规律是: 。











2020年中考物理真题集锦——专题三十九：电压与电阻参考答案
1．（2020长沙，28）2020年6月，“张北柔性直流电网”成功组网，这项工程是北京2022年冬奥会重点配套工程，投运后，北京冬奥会场馆将100%使用绿色清洁电能，假如你是这项工程的设计师，你会选择将　 　能等可再生能源转化为电能，将来若能在输送电能等方面采用　 　材料，由于没有电阻，就可以大大降低电流的热效应引起的电能损耗。
【答案】太阳；超导。
2.（2020天门，15）5G网络采用的电磁波频率比4G网络更高，下载速度比4G网络快数百倍，与4G相比5G电磁波的波长更____（选填“长”或“短”；如图是一款华为折叠屏5G手机其折叠屏主要是由____材料制成的柔性发光二极管（选填“导体”“半导体”或“超导体”）｡

【答案】 (1). 短 (2). 半导体
3.（2020凉山，17）如图所示，电源电压不变，S闭合后，若滑动变阻器的滑片P向右移动时，则电压表V的示数将　 　，电流表A的示数将　 　（选填“变大”、“变小”或“不变”）。

【答案】不变；变小。
4.（2020上海，12）某导体两端的电压为6伏，10秒内通过其横截面的电荷量为3库，通过该导体的电流为______安， 该导体的电阻为______欧；增大该导体两端的电压，其电阻值______（选填“增大””“不变”或“减小”）。
【答案】 (1). 0.3 (2). 20 (3). 不变
5.（2020内江，13）在国际单位制中，电流的单位是______，一节新干电池的电压______V。
【答案】 (1). 安培（或A） (2). 1.5V
6.（2020柳州，15）用电压表测某段电路的电压时，应将电压表______（选填“并”或“串”）联在该电路两端，被测电压______（选填“能”或“不能”）超过它的量程。
【答案】 (1). 并 (2). 不能
7.（2020东营，16）如图所示，电源电压保持不变，闭合开关，当滑动变阻器滑片向右滑动时，电流表的示数____（选填“变大”､“不变”或“変小”），小灯泡的亮度____（选填“变大”“不变”或“变小”）｡

【答案】 (1). 变小 (2). 不变
8.（2020鄂州，16）联系生活、生产实际，在下面空格处填上合适的数据或单位。
人的正常体温约为36.8______；我国家庭电路的电压是______V；一般成年人步行的速度大约是1.1______。
【答案】 (1). °C (2). 220 (3). m/s
9．（2020凉山，13）一节干电池的电压是　 　V；人体的安全电压是不高于　 　V；核电站是利用原子核在　 　（选填“裂变”或“聚变”）时释放的能量来发电。
【答案】1.5；36；裂变。
10.（2020海南，17）长1m、横截面积1mm2的银与铁，在20℃时的电阻值分别为0.016Ω与0.096Ω，银与铁两种材料相比，____更容易导电；已知金属丝的电阻和它的长度成正比，和它的横截面积成反比。在长短与粗细完全相同的银丝和铁丝两端加相同电压，通电相同时间，不计温度对电阻的影响，银丝和铁丝消耗的电能之比为____。
【答案】 (1). 银 (2). 6∶1
11.（2020青海，18）如图所示，电源电压保持不变，开关S闭合后，把滑片P向左移动时，滑动变阻器接入电路的阻值将______，电压表的示数将______均填“变大”或“变小”。

【答案】变小  变大
12.（2020云南，11）科技改变生活，大多数科技产品需要有半导体芯片的支持才能发展，目前领先全球的是5nm工艺芯片技术，5nm=______m。利用半导体材料可以制作发光二极管，简称LED。电流由正极经过LED流向负极时，LED发光；反之，电流不能从负极流向正极，LED不发光，这说明发光二极管具有_____导电性。
【答案】 (1). 5×10-9m (2). 单向
13．（2020眉山，14）某同学用两节干电池串联做电源连接串联电路，如图所示，闭合开关，发现灯不亮。为了查找原因，老师帮助他用导线分别连接a、b和b、c．连接a、b时，两灯不亮，连接b、c时，L1很亮，则故障的原因可能是　 　。两灯都不亮时，a、b两点之间的电压是　 　V。

【答案】L2断路；0。
14.（2020海南，11）风能是_____（选填“可再生”或“不可再生”）能源；硅是常用的____选（填“导体”､“半导体”或“绝缘体”）材料。
【答案】 (1). 可再生 (2). 半导体
15.（2020绥化，15）电阻是导体本身的一种性质，它的大小与导体的材料、______和______等因素有关。
【答案】 (1). 长度 (2). 横截面积（温度，任选其中两个）
16.（2020贵港，14）如图所示，用A、B两个金属夹子将一根铅笔芯接入电路中，当B夹子左右移动时，小灯泡的亮度会发生变化。导致铅笔芯接入电路的电阻发生变化的主要因素是______；若将A、B两个金属夹子间的铅笔芯换成塑料吸管，小灯泡_________ （选填“会”或“不会”）发光。

【答案】 (1). 铅笔芯接入电路的长度 (2). 不会
17.（2020广元，17）如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲∶U乙=4∶1，则R1∶R2=______；当开关S断开，甲、乙两表为电流表时，通过两电表的电流之比I1∶I2=______。

【答案】 (1). 3∶1 (2). 3∶4
18.(2020甘孜州，26)如图12所示，电源电压是3V且保持不变，S闭合后电压表示数为1V,则灯L2两端的电压为___▲ V; 若断开开关,电压表示数将___▲ (选填 “变大”“变小”或“不变”)。

【答案】1 变大
19．（2020陕西，11）一节干电池的电压是　 　V；家庭电路中电冰箱、电视机、电灯等用电器的连接方式是　 　联。
【答案】1.5；并。
20．（2020凉山，13）一节干电池的电压是　 　V；人体的安全电压是不高于　 　V；核电站是利用原子核在　 　（选填“裂变”或“聚变”）时释放的能量来发电。
【答案】1.5；36；裂变。
21.（2020绥化，15）电阻是导体本身的一种性质，它的大小与导体的材料、______和______等因素有关。
【答案】 (1). 长度 (2). 横截面积（温度，任选其中两个）
22.（2020南宁，20）如图所示，ab为一根铅笔芯，闭合开关后，小灯泡发光，说明铅笔芯是____（选填“导体”或“绝缘体”）｡将夹子在铅笔芯上向左移动时，观察到小灯泡变____（选填“亮”或“暗”），请根据实验现象，提出一个可探究的科学问题：____

【答案】 (1). 导体 (2). 亮 (3). 小灯泡的亮度与接入电路的电阻丝长度有关吗
23.（2020上海，18）在图所示电路的O里填上适当的电表符号。要求：闭合开关S，各电路元件均能正常工作。

【答案】
24.（2020广东，21）如图所示，图甲中电压表的分度值为______V，读数为______V；若使用前出现如图乙所示的情况，则原因是______。

【答案】 (1). 0.1 (2). 2.3 (3). 电压表未调零
25．（2020湘西，22）请用笔画线表示导线，将电压表连入实物图中，使电压表能够测量小灯泡两端的电压大小，要求电压表选用3V的量程。

【解答】解：电压表使用的0～3V量程，并联在灯泡两端，电流从正接线柱流入、负接线柱流出。如图所示：
。
26.（2020贵港，20）小亮设计了一个水位监测报警装置，其电路如图甲所示，电源电压3V不变，报警器（电阻不计）中通过的电流达到或超过10mA时会报警。监测头是一个放置于水底的压敏电阻，受力面积为2，其阻值R随压力F的变化规律如图乙所示。监测头在压力超过28N时不能正常工作，该装置能监测的最大水深是______m。若要该装置在水深达到11m时开始报警，则电阻箱接入电路的阻值应为______Ω。（g取10，）

【答案】 (1). 14 (2). 220
27.(2020甘孜州，32)在“用电流表和电压表测电阻”的实验中，电路如图甲所示。

(1)开关闭合前，滑动变阻器的滑片P要移动到__▲_ (选填“a”或“b”) 端;
(2)闭合开关，发现电流表示数为零，但电压表指针发生明显偏转，则电路发生的故
障可能是以下四种中的___▲_
A. Rx 处断路   B.滑动变阻器处断路 C. Rx处短路
(3)排除故障后，闭合开关，调整滑片P到某一位置后，若两表的示数分别如图乙、丙所示，其中电流表的示数为__▲_ A, 此次测得电阻的结果为Rx=_▲_ n
【答案】（1）b （2）A （3）0.4 5
28.（2020呼和浩特，9）小芸同学想了解当滑动变阻器与定值电阻R并联时，调节滑片，定值电阻R两端电压及电路中的电流怎样改变。

(1)实验电路图如图甲所示，请在图乙中连接对应的实物图______；
(2)此电路不允许滑动变阻器滑片滑到最左端，原因是______。
【答案】 (1). (2). 电流表内阻很小，相当于导线，直接接触到电源的两极，一面短路，损坏电源和电流表
29．（2020扬州，27）在“探究串联电路电压的特点”实验中：
某实验小组分别测量了串联电路两端的总电压U和灯泡L1、L2两端的电压U1、U2数据如表：
U/V
U1/V
U2/V
2.6
1.3
1.3
（1）该小组由此得出串联电路的总电压与各部分电压的关系是　 　（用题中物理量符号表示）。
（2）实验过程中，若L1灯丝断了，观察到电压表V1示数为　 　，电压表V2示数为　 　。
（3）该实验还有待改进，请写出其中一点：　 　。

【答案】（1）U1+U2＝U；（2）2.6V；0V；（3）换不同规格的小灯泡再进行多次实验。
30.（2020贵港，14）如图所示，用A、B两个金属夹子将一根铅笔芯接入电路中，当B夹子左右移动时，小灯泡的亮度会发生变化。导致铅笔芯接入电路的电阻发生变化的主要因素是______；若将A、B两个金属夹子间的铅笔芯换成塑料吸管，小灯泡_________ （选填“会”或“不会”）发光。

【答案】 (1). 铅笔芯接入电路的长度 (2). 不会
31.（2020镇江，13）(1)图1中，物块的长度为_____cm；
(2)图2中，电压表的示数为_____V；
(3)图3中，弹簧测力计的示数为_____N。

【答案】 (1)2.50 (2)0.9 (3)2.2
32.（2020济宁，19）结合图中的实验情景，按要求回答下列问题

(1)图甲：空易拉罐浸入水中越深，排开的水越多，手施加的压力越大，这表明：易拉罐所受浮力的大小与______有关；
(2)图乙：滚摆在上、下运动的过程中，其______能与______能相互转化；
(3)图丙：向一杯清水中滴入一滴蓝墨水，很快会把整杯清水染成蓝色，这一现象表明______；
(4)图丁：用此实验装置可研究电阻与导体______的关系。
【答案】 (1). 排开液体体积 (2). 动 (3). 重力势 (4). 分子在不停地做无规则运动 (5). 长度
33.（2020常德，19） (1)图甲所示木块的长度为 cm;
(2) 图乙所示天平测得物体的质量是 g;

(3)图丙所示电压表的示数是 V; (4)图丁所示的物重是 N。

【答案】(1) 3.80; (2) 76.6; (3) 10.5; (4) 2.2。
34.（2020南通，19）小明探究铅笔芯的电阻大小与长度的关系时，找来一支铅笔芯，测量其长度并用两枚金属回形针夹住其两端进行实验。
(1)图甲是测铅笔芯电阻的电路，请用笔画线代替导线将其连接完整。_____

①闭合开关，发现两电表均无示数，为排查故障他将电压表改接在变阻器两端，发现电压表有示数，则电路故障可能是____｡
②排除故障，移动滑片P，电流表示数为0.14A时，电压表示数如图乙，为____V，测出的电阻为____Ω｡
(2)移动回形针，改变并测量铅笔芯接入电路的长度，实验时发现电流表损坏，他又设计了图丙电路测量电阻。
①正确连好电路，闭合开关S，将开关S1先拨至b，移动滑动变阻器滑片P，使电压表示数为U。
②再将S1拨至a，调节电阻箱旋钮至图丁位置，观察到电压表示数略大于U，他把“×1”挡的旋钮又旋了一格，发现电压表示数略小于U，此时他_____（选填“应”或“不应”）再调节滑动变阻器，以使电压表的示数恰好为U。

③推断铅笔芯接入电路的阻值_____（填写范围）。
(3)小明由上述两次实验，得出铅笔芯电阻与长度的关系，请评价他在探究过程中的不足之处∶______｡
【答案】 (1) (2)滑动变阻器断路 (3)2.8V (4)20 (5)不应 (6)14Ω~15Ω (7)实验次数太少，具有偶然性。
35．（2020凉山，28）如图所示，是探究影响导体电阻大小因素的实验装置图，实验中分别把a、b、c、d四导线接入电路，其中导线a、b、d长度相同，a、b、c粗细相同，b、d粗细不同。
（1）该实验是通过观察电流表的示数来间接比较导线电阻的大小，这种科学研究问题的方法是　 　法。
（2）选用　 　两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的长度有关。
（3）选用a、b两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的　 　有关。
（4）选用　 　两根导线分别接入电路中进行实验，是为了探究电阻大小跟导体的横截面积有关。

【答案】（1）转换；（2）bc；（3）材料；（4）bd。
36．（2020安顺，26）我们已经学习了串联电路电压的规律，那么串联的各部分电路如何分配电源电压呢？小明利用以下实验器材进行实验：阻值不同的定值电阻若干、电压表、电压为3V的电源、开关及导线。请回答下列问题：

实验次数
AB间电阻/Ω
CD间电阻/Ω
1
10
5
2
20
10
3
30
15
（1）连接电路时，应将开关处于　 　状态（选填：“断开”或“闭合”）；
（2）如图甲所示，小明将阻值为10Ω和5Ω的电阻分别接入电路中AB和CD两位置，闭合开关，电压表的示数如图乙所示，则AB间电压为　 　V．比较两电阻阻值和所分电压值可得初步结论：串联电路中，电阻值越大，其所分电压　 　；
（3）为了进一步探究电压的分配规律，小明更换电阻完成了上表中2、3两次实验，观察到每次实验电压表示数几乎不变。分析实验数据发现AB间和CD间的电压之比与其对应电阻阻值之比相等，于是得出：“串联电路中各部分电路按其阻值之比分配电源电压”的结论。根据这一实验过程得出的结论是否可信？
　 　（选填：“可信”或“不可信”），你的理由是：　 　。
【答案】（1）断开；（2）2；越大；（3）不可信；要得到普遍性规律，实验中每次实验的电阻比值应不同。
37.（2020襄阳，22）某物理兴趣小组在“探究导体电阻大小与导体长度的关系”实验中，他们在如图所示电路中的A、B两点间接入待研究的电阻丝，电源电压恒定。忽略电阻丝电阻随温度变化的影响，待用电阻丝的规格如表格所示。

序号
材料
长度
横截面积
1
碳钢合金丝
L
S
2
镍铬合金丝
2L
S
3
镍铬合金丝
L
2S
4
镍铬合金丝
2L
2S
(1)他们应选择序号为______的两根电阻丝来研究；
(2)从表中所给电阻丝的规格看，还可以用这些电阻丝来做另一个探究实验，即探究导体电阻大小与导体______的关系，这次你应该选择序号为______的两根电阻丝来做实验。
【答案】 (1). 3、4 (2). 横截面积 (3). 2、4
2和4的材料、长度都相同，只有横截面积不同，故可以用2、4探究电阻与横截面积的关系。
38.（2020绥化，26）如图甲是小明“探究串联电路的电压规律”的实验电路图。

(1)连接电路时，开关应______。实验时，灯L1和灯L2的规格应______。（填“相同”或“不相同”）
(2)闭合开关后，小明发现两灯都不发光，于是分别把电压表接在图甲中AB两点、BC两点及AC两点，测得数据分别是UAB=3V，UBC=0V，UAC=3V；小明检查发现只有灯L1和灯L2中的一盏出现故障，则故障可能是______。
(3)处理好故障后，小明把电压表接在AB之间重新测量，电压表示数如图乙所示，电压表的分度值是______V；为了使实验结果更准确，接下来小明应该：断开开关______。
(4)正确实验后，小明分析多组数据得出结论______。（请使用文字叙述）
【答案】 (1). 断开 (2). 不相同 (3). L1断路或L1开路或L1接触不良 (4). 0.5 (5). 电压表改接0~3V量程或电压表改接小量程 (6). 由实验数据可知，串联电路中，电源两端电压等于各用电器两端电压之和。
39.（2020广东，28）阅读下列短文，回答问题。
热敏电阻温度计
热敏电阻是用半导体材料制成的电阻，其阻值随温度的变化而变化，如图甲所示为某型号热敏电阻的实物图，阻值随温度升高而变小的，称为负温度系数热敏电阻；阻值随温度升高而变大的，称为正温度系数热敏电阻，利用热敏电阻的特性做成的温度计，叫做热敏电阻温度计。
图乙所示为热敏电阻R1的阻值随温度t变化的图像（为方便计算，已将图线作了近似处理）。图丙是用R1做测温探头的某热敏电阻温度计的电路图，其中电源电压可在0.60~1.20V之间调节，R2为定值电阻，阻值为100Ω。该电路工作原理是：当保持通过R1的电流不变时，R1两端的电压随电阻均匀变化（即随温度均匀变化），故只需将电压表V1表盘的刻度改成相应的温度刻度，就可以直接从V1表盘上读出温度值。测量时，将R1放入待测温度处，闭合开关，调节电源电压，使V2表的示数保持0.20V不变（即电路中的电流保持2mA不变），再从V1表盘上读出待测温度t。

(1)热敏电阻R1是______（选填“正”或“负”）温度系数热敏电阻。在标准大气压下，将R1放入冰水混合物中时，R1的阻值是______Ω；
(2)测温时，保持R2两端电压为0.20V，R1两端的电压随温度升高而______（选填“变大”、“变小”或“不变”）；
(3)某次测温时，V1表盘上显示的温度是20℃，此时电源电压为______V；
(4)该热敏电阻温度计测量温度的范围为______℃。
【答案】 (1). 负 (2). 520 (3). 变小 (4). 0.92 (5). 2.5~40
40.（2020绵阳，21）学校实验室有一根长略大于60cm的均匀电阻丝，小明等同学打算探究这根电阻丝不同长度的电阻与对应长度的关系。已知这根电阻丝总电阻约6Ω。他们设计了如图甲所示电路示意图，电源电压3V，电阻丝拉直固定在木板上的a、b两点，P为鳄鱼夹。
完成实验，回答下列问题：

(1)电流表应选用________（选填序号）。
A．电流表A1（0~60mA）
B．电流表A2（0~0.6A）
C．电流表A3（0~3.0A）
(2)正确连接电路，断开开关，鳄鱼夹P夹接在电阻丝上靠近b端某位置，用刻度尺测鳄鱼夹与a端间电阻丝长度L，闭合开关，读取电流表示数I；断开开关，将鳄鱼夹P向a端移动约10cm，重复前面的操作。6次测得的电阻丝长度L和对应电流表示数I如下表所示。
序号
1
2
3
4
5
6
L/cm
60.0
50.0
40.0
30.0
20.0
10.0
I/A
0.51
0.60
0.73
1.05
1.48
2.95
算出的电阻R/Ω
5.9
？
4.1
2.9
2.0
1.0
(3)计算接入电路电阻丝的电阻R，并填在上表中。请补填根据第2次测量算出的电阻丝电阻R2＝__________Ω。
(4)请在图乙的坐标系中，制定纵横坐标的标度，把上表中数据在坐标系中描点，然后画出图像_____。

(5)根据你画出的图像，__________（选填“可以”或“不可以”）得到结论：在误差范围内，电阻丝的电阻与其长度成正比。
【答案】 (1). C (2). 5.0 (3). (4). 可以
41.（2020常德，28） 某实验小组想要探究某热敏电阻的阻值和温度的关系，已接入电路中的器材有:电源、电压表V2、阻值为R0的定值电阻、滑动变阻器R1、单刀开关S1，如图甲所示:置于温控室(图中虚线区域，温度可调且自动显示)中的热敏电阻RT暂未接入电路，符号如图a所示。可供选择的器材有:电压表V2、电阻箱R2 (阻值可以直接读出的变阻器)，符号如图b所示单刀开关2只，导线若干。

(1)小明同学选择电压表V2与热敏电阻RT按图乙所示接入MN之间。在闭合S1前，图乙中R1的滑片应移动到 (填“A”或“B")端;当温控室的温度为t1 时，两电压表示数分别为U1、U2,则此时热敏电阻的阻值RT=______ (用已知量和测量值表示)。
(2)小惠同学没有选择电压表V2，而是选择了电阻箱R2，请你在图甲中帮她完善电路图。
(3)在小惠设计的实验中，热敏电阻的阻值R,满足的关系式为_ 。
A. RT=R0 B. RT=R 1 C. RT=R2
(4)通过实验探究，小明和小惠都得出了热敏电阻的阻值随温度变化的规律，如图丙中的图象曲线所示，此规律是: 。

【答案】
