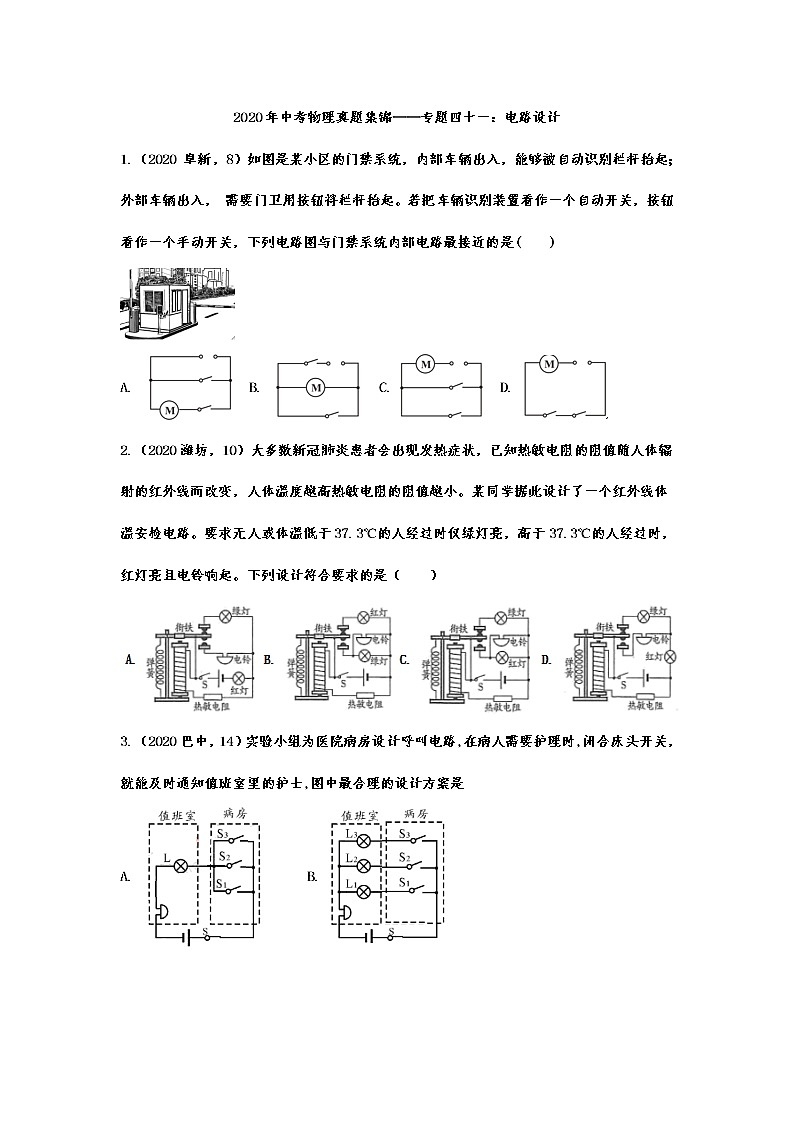

2020年中考物理真题集锦——专题四十一：电路设计

2020年中考物理真题集锦——专题四十一：电路设计

1.（2020 阜新，8）如图是某小区的门禁系统，内部车辆出入，能够被自动识别栏杆抬起；外部车辆出入， 需要门卫用按钮将栏杆抬起。若把车辆识别装置看作一个自动开关，按钮看作一个手动开关，下列电路图与门禁系统内部电路最接近的是(　　)

A.   B.   C.   D.

2.（2020潍坊，10）大多数新冠肺炎患者会出现发热症状，已知热敏电阻的阻值随人体辐射的红外线而改变，人体温度越高热敏电阻的阻值越小。某同学据此设计了一个红外线体温安检电路。要求无人或体温低于37.3℃的人经过时仅绿灯亮，高于37.3℃的人经过时，红灯亮且电铃响起。下列设计符合要求的是（　　）

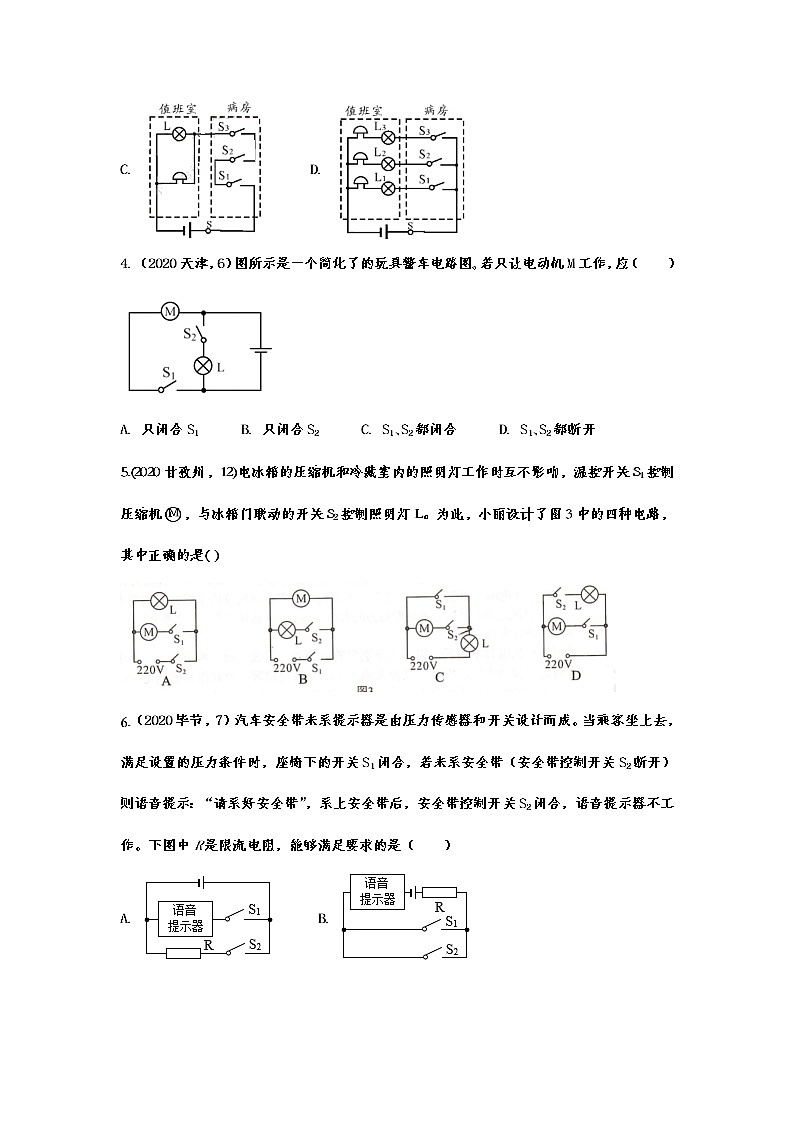

3.（2020巴中，14）实验小组为医院病房设计呼叫电路,在病人需要护理时,闭合床头开关，就能及时通知值班室里的护士,图中最合理的设计方案是

A.       B.

C.       D.

4.（2020天津，6）图所示是一个简化了的玩具警车电路图｡若只让电动机M工作，应（　　）

A. 只闭合S1      B. 只闭合S2      C. S1､S2都闭合      D. S1､S2都断开

5.(2020甘孜州，12)电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关S1控制压缩机，与冰箱门联动的开关S2控制照明灯L。为此，小丽设计了图3中的四种电路，其中正确的是(  )

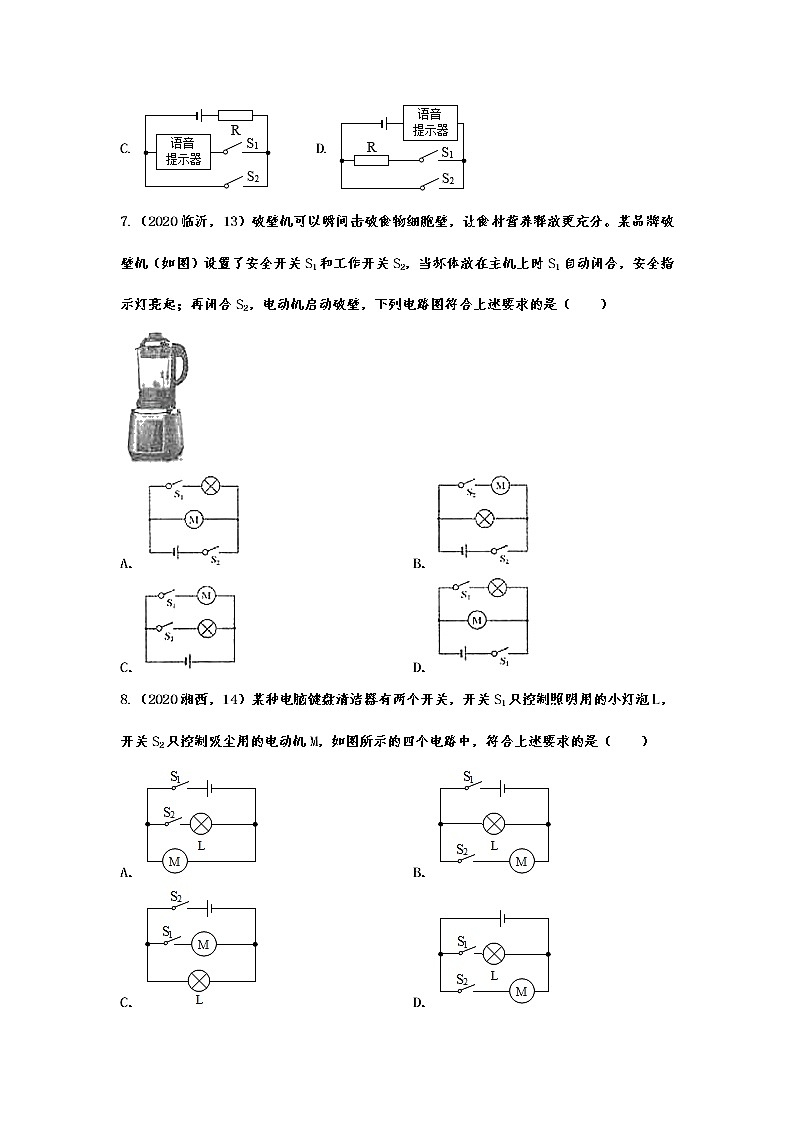

6.（2020毕节，7）汽车安全带未系提示器是由压力传感器和开关设计而成。当乘客坐上去，满足设置的压力条件时，座椅下的开关S1闭合，若未系安全带（安全带控制开关S2断开）则语音提示：“请系好安全带”，系上安全带后，安全带控制开关S2闭合，语音提示器不工作。下图中R是限流电阻，能够满足要求的是（　　）

A.       B.

C.       D.

7.（2020临沂，13）破壁机可以瞬间击破食物细胞壁，让食材营养释放更充分。某品牌破壁机（如图）设置了安全开关S1和工作开关S2，当杯体放在主机上时S1自动闭合，安全指示灯亮起；再闭合S2，电动机启动破壁，下列电路图符合上述要求的是（　　）

A． B．

C． D．

8.（2020湘西，14）某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，如图所示的四个电路中，符合上述要求的是（　　）

A． B．

C． D．

9.（2020呼伦贝尔，7）如图所示，开关S闭合时，灯泡L1与灯泡L2组成并联电路的是（　　）

A. B. C. D.

10.（2020东营，8）疫情期间，各个单位都加强了门卫保安工作｡凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温､核查､登记后，由保安人员手动控制，开门进人由此可知，该门禁系统的控制电路可能是

A. B. C. D.

11.(2020黄石，11)一恒压电源电压大于灯泡额定电压的2倍，为了让这样两个相同的灯泡均正常发光，小明同学设计了如下四个电路图，既可以使两个灯泡正常发光又最省电的电路是（　　）

A.         B.

C.         D.

12.（2020福建，14） 需要制作一个具有如下功能的选答器:单选题有两个可供选择的答案,与两个答案对应的红、绿灯分别由S1、S2,两个开关控制,选择哪个答案就闭合对应的开关,使相应的灯发光。下列设计简图符合上述要求的是

A.B.C. D.

13.（2020枣庄，7）现代社会倡导文明出行，经过交通路口要遵守，“红灯停，绿灯行，黄灯等”的规则，某学习小组的4名同学观察十字路口的交通信号灯后，发现红灯，绿灯，黄灯可以独立工作，他们分别设计了如图所示的电路图，其中正确的是

A.  B.

C.  D.

14.（2020曲阳，12）下图中要用电压表测量灯两端的电压，正确的接法是（　 ）

15.(2020宜昌，13）交警查“酒驾”的测试仪内部有一个酒精气体传感器，它是一种气敏电阻，其阻值随酒精气体浓度的增大而减小。测试位电路主要由气敏电阻R、定值电阻R0和电压表组成酒精气体的浓度通过电压表示数反映，司机呼出的酒精气体浓度越大，电压表的示数就越大。下列符合要求的电路图是

A. B.

C. D.

16．（2020苏州，9）有一款“空调扇”既能送常温风，又能送凉风。小明了解到其内部有两个电动机，其中电动机M1，驱动扇叶送风，M2驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。小明设计的电路图，符合要求的是（　　）

17.（2020贵港，8）家庭厨房安装的抽油烟机里有照明灯和换气扇。它们既能单独工作，又能同时工作，如图所示电路中，符合上述要求的是（    ）

18.（2020黔南州，6） 某自动售货机，它可通过手机扫码（闭合S1）或通过投币(闭合S2)，启动电动机完成自动售货；在光线较暗时光控开关S3自动闭合，接通灯泡照明。符合上述情况的电路设计是下图中的（  ）

19．（2020德州，7）下列图中，是电冰箱内的照明灯，是压缩机，能正确表示电冰箱简化电路图的是（　　）

A． B．

C． D．

20.（2020百色，8）小明连接了如图所示的电路，下列对电路分析正确的是（　　）

A. L1与L2串联

B. 电流表A1测量L1的电流

C. 电流表A2测量电路的总电流

D. 电压表V不能测量L2的电压

21.（2020赤峰，9）如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R0是定值电阻，R为感光电阻，光照越强，阻值越小。烟雾浓度增大时射向R的光被遮挡，R受到的光照变弱。当烟雾浓度增大时，下列判断正确的是（　　）

A. 电流表的示数变大 B. 电压表的示数变小

C. 电压表与电流表的示数之比不变 D. 电压表与电流表的示数之比变大

22. （2020重庆A，5）刚搬新家的小超对家里卫生间的电路进行探究，发现照明灯和换气扇能同时使用，也能独立使用，图3中最符合此卫生间电路特点的是（    ）


23.(2020重庆B，6)某种电子测温枪测靠近被测者额头，闭合测温开关S1，只有热敏电阻R工作，测温枪显示被测者额头温度。在环境看不清示数时，再闭合开关S2，显示屏补光灯泡L发光；测温开关S1断开S2闭合时灯泡L不发光。关于热敏电阻R与补光灯泡L在电路中的连接方式，图3中的电路符合要求的是（    ）

24.（2020遂宁，6）电动自行车两制车手柄中各有一只开关S1、S2，在行驶中用任意一只手柄利车时，该手柄上的开关立即断开，电动机停止工作.下列电路设计符合要求的是

25.（2020温州，3）小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时S1闭合，发声器S发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机M，开锁成功。下列电路设计符合要求的是（　　）

A       B.

C.       D.

26.（2020西宁，6）如图所示是科技小组的几位同学设计的天然气泄漏检测电路，其中R为气敏电阻，R的阻值随天然气浓度变化曲线如图所示，R0为定值电阻，电源两端的电压恒定不变．电路设计要求当天然气浓度增大时，电路中电表示数增大，图中电路图符合设计要求的是

A. B. C. D.

27.（2020威海，10）小明为自己家的养牛场设计了一款补水提示器，其工作原理如图所示，水量减少时滑片上移。下列分析错误的是（　　）

A. 如果选择电压表，水量增多时电表示数变大

B. 如果选择电流表，水量减少时电表示数变小

C. 与电压表相比，选择电流表设计电路更节能

D. 如果选择电流表，R0可以在水太多时保护电路

28.（2020黔东南，5）如图所示常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关 S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（  ）

29.（2020湘潭，13）图中的电加热眼罩，可以缓解眼睛疲劳，它有两个发热电阻。当开关S1闭合时，R1工作，为低温状态；再闭合S2，R1、R2同时工作，为高温状态；若断开S1，眼罩停止发热。下面电路图符合以上要求的是（　　）

A．      B．

C．      D．

30.（2020长沙，20）小英回家时发现有两个开关可以控制小区的门，闭合任何一个开关，电动机都会工作，把门打开，下列电路图符合上述要求的是（　　）

31.（2020十堰，9）某学校有前、后两个大门，在前、后门上各装有一个按钮开关，门卫室内有电池组和甲、乙两盏电灯，前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。下列电路图符合要求的是

A. B.

C  D.

32.（2020镇江，8）在新冠肺炎疫情期间，为加强对进校人员的管控，学校对电动门控制系统进行了改造；进校人员在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门，用S1闭合表示体温正常，用S2闭合表示佩戴了口罩，则符合改造要求的电路是

A.      B.

C.      D.

33.（2020鄂州，15）小周同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。在实验中不拆改电路的情况下，能够测出未知电阻Rx阻值的电路是（　　）

A. 只有甲 B. 只有乙丙

C. 只有甲乙丙 D. 甲乙丙丁都可以

34.（2020岳阳，9）小明家里有一台透明电冰箱，他发现电冰箱的门相当于一个开关，当打开电冰箱的门时，灯亮，将门关上时，灯熄；电冰箱主要是利用压缩机工作，压缩机由温控开关控制。下列电路图符合上述要求的是（　　）

A.                B.

C.                 D.

35.（2020柳州，21）请用笔画线代替导线完成图中串联电路的连接，并用箭头标出闭合开关后导线a中的电流方向。

36.（2020天水，16）请根据如图所示的实物图，画出对应的电路图。

37.（2020云南，18）如图所示。甲是某款电热水龙头、乙是它的电路原理图，R1、R2是电热线，R1=24Ω，R2=48Ω，通过旋转手柄使扇形开关S同时接触两个相邻触点实现冷水、温水、热水挡的切换。当开关S接触2、3触点时，水龙头放出的是______水。不考虑温度对电热丝阻值的影响，水龙头在热水挡位正常工作时电路消耗的功率是______W。

38.（2020达州，24）九年级科技小组的同学在学校科技室自制了一只具有高低两档功率的电开水壶（开水壶隔热性能好），开水壶的简化电路图如图所示，。现壶内盛有质量为2kg、初温为20℃的水。加热过程中壶内气压始终为一标准大气压，J（kg·℃）。问：

(1)烧开这壶水，水吸收的热量是多少？

(2)同学们发现，让自制的开水壶高功率档正常工作，烧开这壶水用时太长。请你利用图中的所有元件重新设计具有高低两档功率的开水壶的电路，使改进后的开水壶高功率档正常工作，烧开这壶水较改进前能缩短较长时间。请在上边方框中画出你设计的电路图；

(3)若消耗的电能全部转化为水的内能，利用正常工作的新开水壶烧开同样的一壶水，至少需要多少秒？（结果保留整数）

2020年中考物理真题集锦——专题四十一：电路设计参考答案

1.（2020 阜新，8）如图是某小区的门禁系统，内部车辆出入，能够被自动识别栏杆抬起；外部车辆出入， 需要门卫用按钮将栏杆抬起。若把车辆识别装置看作一个自动开关，按钮看作一个手动开关，下列电路图与门禁系统内部电路最接近的是(　　)

A.   B.   C.   D.

【答案】C

2.（2020潍坊，10）大多数新冠肺炎患者会出现发热症状，已知热敏电阻的阻值随人体辐射的红外线而改变，人体温度越高热敏电阻的阻值越小。某同学据此设计了一个红外线体温安检电路。要求无人或体温低于37.3℃的人经过时仅绿灯亮，高于37.3℃的人经过时，红灯亮且电铃响起。下列设计符合要求的是（　　）

【答案】C

3.（2020巴中，14）实验小组为医院病房设计呼叫电路,在病人需要护理时,闭合床头开关，就能及时通知值班室里的护士,图中最合理的设计方案是

A.       B.

C.       D.

【答案】B

4.（2020天津，6）图所示是一个简化了的玩具警车电路图｡若只让电动机M工作，应（　　）

A. 只闭合S1      B. 只闭合S2      C. S1､S2都闭合      D. S1､S2都断开

【答案】A

5.(2020甘孜州，12)电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关S1控制压缩机，与冰箱门联动的开关S2控制照明灯L。为此，小丽设计了图3中的四种电路，其中正确的是(  )

【答案】D
6.（2020毕节，7）汽车安全带未系提示器是由压力传感器和开关设计而成。当乘客坐上去，满足设置的压力条件时，座椅下的开关S1闭合，若未系安全带（安全带控制开关S2断开）则语音提示：“请系好安全带”，系上安全带后，安全带控制开关S2闭合，语音提示器不工作。下图中R是限流电阻，能够满足要求的是（　　）

A.       B.

C.       D.

【答案】C

7.（2020临沂，13）破壁机可以瞬间击破食物细胞壁，让食材营养释放更充分。某品牌破壁机（如图）设置了安全开关S1和工作开关S2，当杯体放在主机上时S1自动闭合，安全指示灯亮起；再闭合S2，电动机启动破壁，下列电路图符合上述要求的是（　　）

A． B．

C． D．

【答案】B。

8.（2020湘西，14）某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机M，如图所示的四个电路中，符合上述要求的是（　　）

A． B．

C． D．

【答案】D。

9.（2020呼伦贝尔，7）如图所示，开关S闭合时，灯泡L1与灯泡L2组成并联电路的是（　　）

A. B. C. D.

【答案】C

10.（2020东营，8）疫情期间，各个单位都加强了门卫保安工作｡凡是内部车辆均可通过感应，自动打开门禁系统进入；外来车辆，司机需要经过测温､核查､登记后，由保安人员手动控制，开门进人由此可知，该门禁系统的控制电路可能是

A. B. C. D.

【答案】A

11.(2020黄石，11)一恒压电源电压大于灯泡额定电压的2倍，为了让这样两个相同的灯泡均正常发光，小明同学设计了如下四个电路图，既可以使两个灯泡正常发光又最省电的电路是（　　）

A.         B.

C.         D.

【答案】C

12.（2020福建，14） 需要制作一个具有如下功能的选答器:单选题有两个可供选择的答案,与两个答案对应的红、绿灯分别由S1、S2,两个开关控制,选择哪个答案就闭合对应的开关,使相应的灯发光。下列设计简图符合上述要求的是

A.B.C. D.

【 答 案 】A

13.（2020枣庄，7）现代社会倡导文明出行，经过交通路口要遵守，“红灯停，绿灯行，黄灯等”的规则，某学习小组的4名同学观察十字路口的交通信号灯后，发现红灯，绿灯，黄灯可以独立工作，他们分别设计了如图所示的电路图，其中正确的是

A.  B.

C.  D.

【答案】A

14.（2020曲阳，12）下图中要用电压表测量灯两端的电压，正确的接法是（　 ）

【答案】B

15.(2020宜昌，13）交警查“酒驾”的测试仪内部有一个酒精气体传感器，它是一种气敏电阻，其阻值随酒精气体浓度的增大而减小。测试位电路主要由气敏电阻R、定值电阻R0和电压表组成酒精气体的浓度通过电压表示数反映，司机呼出的酒精气体浓度越大，电压表的示数就越大。下列符合要求的电路图是

A. B.

C. D.

【答案】A

16．（2020苏州，9）有一款“空调扇”既能送常温风，又能送凉风。小明了解到其内部有两个电动机，其中电动机M1，驱动扇叶送风，M2驱动机内水循环使所送的风成为“凉风”，此款风扇不会只有水循环而不送风。小明设计的电路图，符合要求的是（　　）

【答案】C。

17.（2020贵港，8）家庭厨房安装的抽油烟机里有照明灯和换气扇。它们既能单独工作，又能同时工作，如图所示电路中，符合上述要求的是（    ）

【答案】D

18.（2020黔南州，6） 某自动售货机，它可通过手机扫码（闭合S1）或通过投币(闭合S2)，启动电动机完成自动售货；在光线较暗时光控开关S3自动闭合，接通灯泡照明。符合上述情况的电路设计是下图中的（  ）

【答案】C

19．（2020德州，7）下列图中，是电冰箱内的照明灯，是压缩机，能正确表示电冰箱简化电路图的是（　　）

A． B．

C． D．

【答案】A。

20.（2020百色，8）小明连接了如图所示的电路，下列对电路分析正确的是（　　）

A. L1与L2串联

B. 电流表A1测量L1的电流

C. 电流表A2测量电路的总电流

D. 电压表V不能测量L2的电压

【答案】C

21.（2020赤峰，9）如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R0是定值电阻，R为感光电阻，光照越强，阻值越小。烟雾浓度增大时射向R的光被遮挡，R受到的光照变弱。当烟雾浓度增大时，下列判断正确的是（　　）

A. 电流表的示数变大 B. 电压表的示数变小

C. 电压表与电流表的示数之比不变 D. 电压表与电流表的示数之比变大

【答案】D

22. （2020重庆A，5）刚搬新家的小超对家里卫生间的电路进行探究，发现照明灯和换气扇能同时使用，也能独立使用，图3中最符合此卫生间电路特点的是（    ）


【答案】D

23.(2020重庆B，6)某种电子测温枪测靠近被测者额头，闭合测温开关S1，只有热敏电阻R工作，测温枪显示被测者额头温度。在环境看不清示数时，再闭合开关S2，显示屏补光灯泡L发光；测温开关S1断开S2闭合时灯泡L不发光。关于热敏电阻R与补光灯泡L在电路中的连接方式，图3中的电路符合要求的是（    ）

【答案】D

24.（2020遂宁，6）电动自行车两制车手柄中各有一只开关S1、S2，在行驶中用任意一只手柄利车时，该手柄上的开关立即断开，电动机停止工作.下列电路设计符合要求的是

【答案】C

25.（2020温州，3）小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时S1闭合，发声器S发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机M，开锁成功。下列电路设计符合要求的是（　　）

A       B.

C.       D.

【答案】A

26.（2020西宁，6）如图所示是科技小组的几位同学设计的天然气泄漏检测电路，其中R为气敏电阻，R的阻值随天然气浓度变化曲线如图所示，R0为定值电阻，电源两端的电压恒定不变．电路设计要求当天然气浓度增大时，电路中电表示数增大，图中电路图符合设计要求的是

A. B. C. D.

【答案】C

27.（2020威海，10）小明为自己家的养牛场设计了一款补水提示器，其工作原理如图所示，水量减少时滑片上移。下列分析错误的是（　　）

A. 如果选择电压表，水量增多时电表示数变大

B. 如果选择电流表，水量减少时电表示数变小

C. 与电压表相比，选择电流表设计电路更节能

D. 如果选择电流表，R0可以在水太多时保护电路

【答案】C

28.（2020黔东南，5）如图所示常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关 S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能。若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是（  ）

【答案】B

29.（2020湘潭，13）图中的电加热眼罩，可以缓解眼睛疲劳，它有两个发热电阻。当开关S1闭合时，R1工作，为低温状态；再闭合S2，R1、R2同时工作，为高温状态；若断开S1，眼罩停止发热。下面电路图符合以上要求的是（　　）

A．      B．

C．      D．

【答案】A。

30.（2020长沙，20）小英回家时发现有两个开关可以控制小区的门，闭合任何一个开关，电动机都会工作，把门打开，下列电路图符合上述要求的是（　　）

【答案】B。

31.（2020十堰，9）某学校有前、后两个大门，在前、后门上各装有一个按钮开关，门卫室内有电池组和甲、乙两盏电灯，前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。下列电路图符合要求的是

A. B.

C  D.

【答案】C

32.（2020镇江，8）在新冠肺炎疫情期间，为加强对进校人员的管控，学校对电动门控制系统进行了改造；进校人员在体温正常且佩戴口罩的情况下，电动机方可工作开启电动门，用S1闭合表示体温正常，用S2闭合表示佩戴了口罩，则符合改造要求的电路是

A.      B.

C.      D.

【答案】D

33.（2020鄂州，15）小周同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。在实验中不拆改电路的情况下，能够测出未知电阻Rx阻值的电路是（　　）

A. 只有甲 B. 只有乙丙

C. 只有甲乙丙 D. 甲乙丙丁都可以

【答案】C

34.（2020岳阳，9）小明家里有一台透明电冰箱，他发现电冰箱的门相当于一个开关，当打开电冰箱的门时，灯亮，将门关上时，灯熄；电冰箱主要是利用压缩机工作，压缩机由温控开关控制。下列电路图符合上述要求的是（　　）

A.                B.

C.                 D.

【答案】C

35.（2020柳州，21）请用笔画线代替导线完成图中串联电路的连接，并用箭头标出闭合开关后导线a中的电流方向。

【答案】

36.（2020天水，16）请根据如图所示的实物图，画出对应的电路图。

【答案】如图所示：

37.（2020云南，18）如图所示。甲是某款电热水龙头、乙是它的电路原理图，R1、R2是电热线，R1=24Ω，R2=48Ω，通过旋转手柄使扇形开关S同时接触两个相邻触点实现冷水、温水、热水挡的切换。当开关S接触2、3触点时，水龙头放出的是______水。不考虑温度对电热丝阻值的影响，水龙头在热水挡位正常工作时电路消耗的功率是______W。

【答案】    (1). 温    (2). 3025

38.（2020达州，24）九年级科技小组的同学在学校科技室自制了一只具有高低两档功率的电开水壶（开水壶隔热性能好），开水壶的简化电路图如图所示，。现壶内盛有质量为2kg、初温为20℃的水。加热过程中壶内气压始终为一标准大气压，J（kg·℃）。问：

(1)烧开这壶水，水吸收的热量是多少？

(2)同学们发现，让自制的开水壶高功率档正常工作，烧开这壶水用时太长。请你利用图中的所有元件重新设计具有高低两档功率的开水壶的电路，使改进后的开水壶高功率档正常工作，烧开这壶水较改进前能缩短较长时间。请在上边方框中画出你设计的电路图；

(3)若消耗的电能全部转化为水的内能，利用正常工作的新开水壶烧开同样的一壶水，至少需要多少秒？（结果保留整数）

【答案】(1)6.72×105 J；(2)；(3)764s
