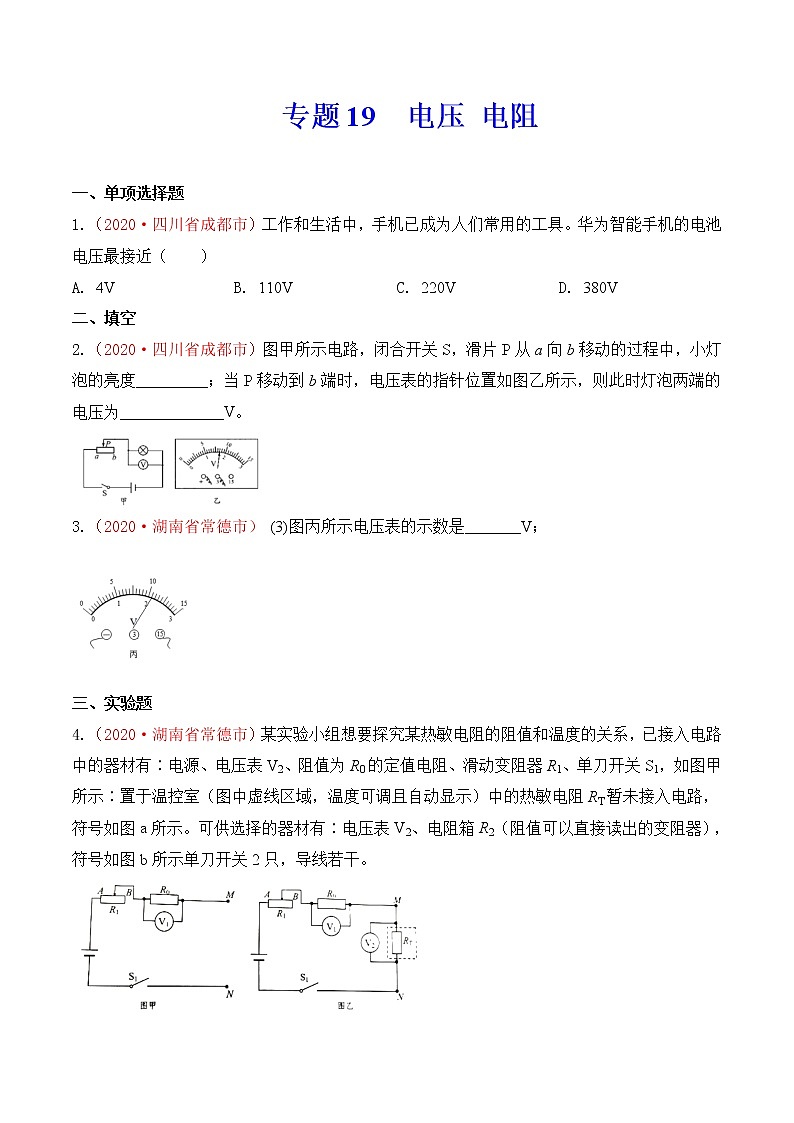

一、单项选择题


1.（2020·四川省成都市）工作和生活中，手机已成为人们常用的工具。华为智能手机的电池电压最接近（ ）


A. 4VB. 110VC. 220VD. 380V


二、填空


2.（2020·四川省成都市）图甲所示电路，闭合开关S，滑片P从a向b移动的过程中，小灯泡的亮度_________；当P移动到b端时，电压表的指针位置如图乙所示，则此时灯泡两端的电压为_____________V。





3.（2020·湖南省常德市） (3)图丙所示电压表的示数是_______V；





三、实验题


4.（2020·湖南省常德市）某实验小组想要探究某热敏电阻的阻值和温度的关系，已接入电路中的器材有∶电源、电压表V2、阻值为R0的定值电阻、滑动变阻器R1、单刀开关S1，如图甲所示∶置于温控室（图中虚线区域，温度可调且自动显示）中的热敏电阻RT暂未接入电路，符号如图a所示。可供选择的器材有∶电压表V2、电阻箱R2（阻值可以直接读出的变阻器），符号如图b所示单刀开关2只，导线若干。








(1)小明同学选择电压表V2与热敏电阻RT按图乙所示接入MN之间。在闭合S1前，图乙中R1的滑片应移动到_____（填“A”或“B”）端；当温控室的温度为t1时，两电压表示数分别为U1、U2，则此时热敏电阻的阻值RT=______ （用已知量和测量值表示）。


(2)小惠同学没有选择电压表V2，而是选择了电阻箱R2，请你在图甲中帮她完善电路图。______


(3)在小惠设计的实验中，热敏电阻的阻值RT，满足的关系式为______________。


A． RT=R0B. RT=R1C.RT=R2


(4)通过实验探究，小明和小惠都得出了热敏电阻的阻值随温度变化的规律，如图丙中的图像曲线所示，此规律是∶___________________________。





5.（2020·山东省济宁市）结合图中的实验情景，按要求回答下列问题





(4)图丁：用此实验装置可研究电阻与导体______的关系。
