人教版九年级全册第1节 家庭电路复习练习题

这是一份人教版九年级全册第1节 家庭电路复习练习题，共7页。试卷主要包含了单选题，填空题，实验题，综合题，计算题等内容，欢迎下载使用。

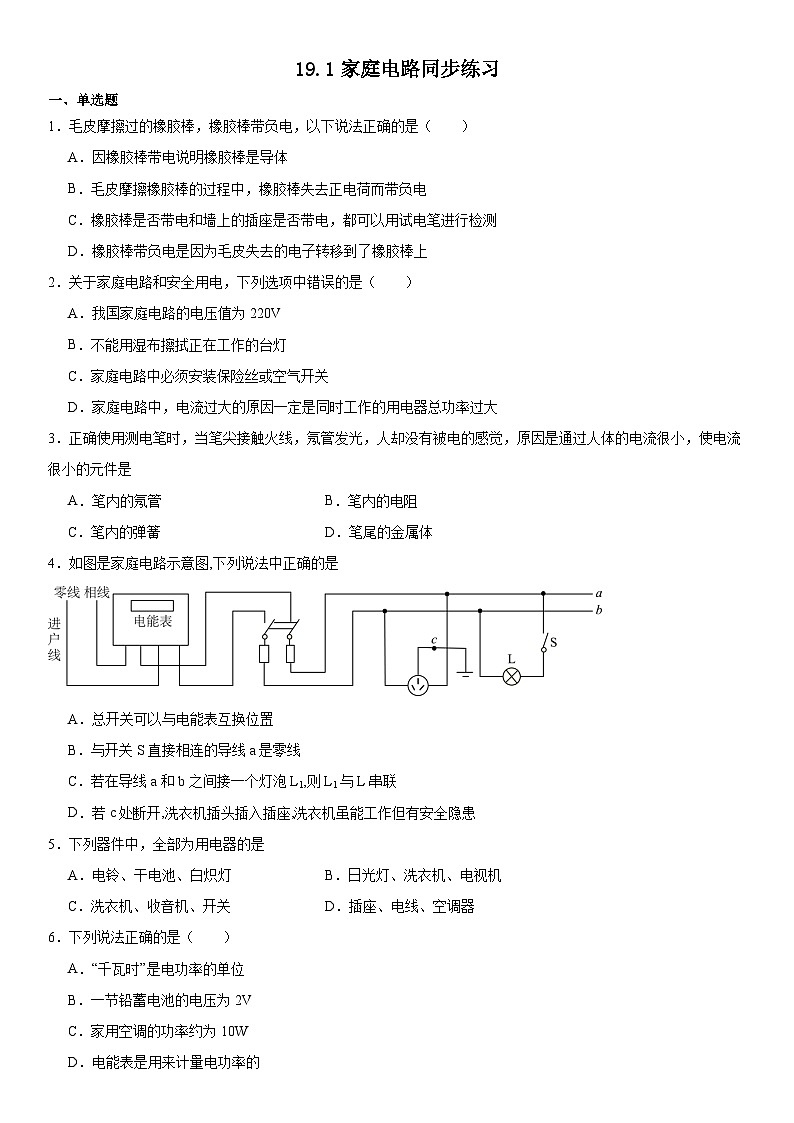

1．毛皮摩擦过的橡胶棒，橡胶棒带负电，以下说法正确的是（ ）
A．因橡胶棒带电说明橡胶棒是导体
B．毛皮摩擦橡胶棒的过程中，橡胶棒失去正电荷而带负电
C．橡胶棒是否带电和墙上的插座是否带电，都可以用试电笔进行检测
D．橡胶棒带负电是因为毛皮失去的电子转移到了橡胶棒上
2．关于家庭电路和安全用电，下列选项中错误的是（ ）
A．我国家庭电路的电压值为220V
B．不能用湿布擦拭正在工作的台灯
C．家庭电路中必须安装保险丝或空气开关
D．家庭电路中，电流过大的原因一定是同时工作的用电器总功率过大
3．正确使用测电笔时，当笔尖接触火线，氖管发光，人却没有被电的感觉，原因是通过人体的电流很小，使电流很小的元件是
A．笔内的氖管B．笔内的电阻
C．笔内的弹簧D．笔尾的金属体
4．如图是家庭电路示意图,下列说法中正确的是
A．总开关可以与电能表互换位置
B．与开关S直接相连的导线a是零线
C．若在导线a和b之间接一个灯泡L1,则L1与L串联
D．若c处断开,洗衣机插头插入插座,洗衣机虽能工作但有安全隐患
5．下列器件中，全部为用电器的是
A．电铃、干电池、白炽灯B．日光灯、洗衣机、电视机
C．洗衣机、收音机、开关D．插座、电线、空调器
6．下列说法正确的是（ ）
A．“千瓦时”是电功率的单位
B．一节铅蓄电池的电压为2V
C．家用空调的功率约为10W
D．电能表是用来计量电功率的

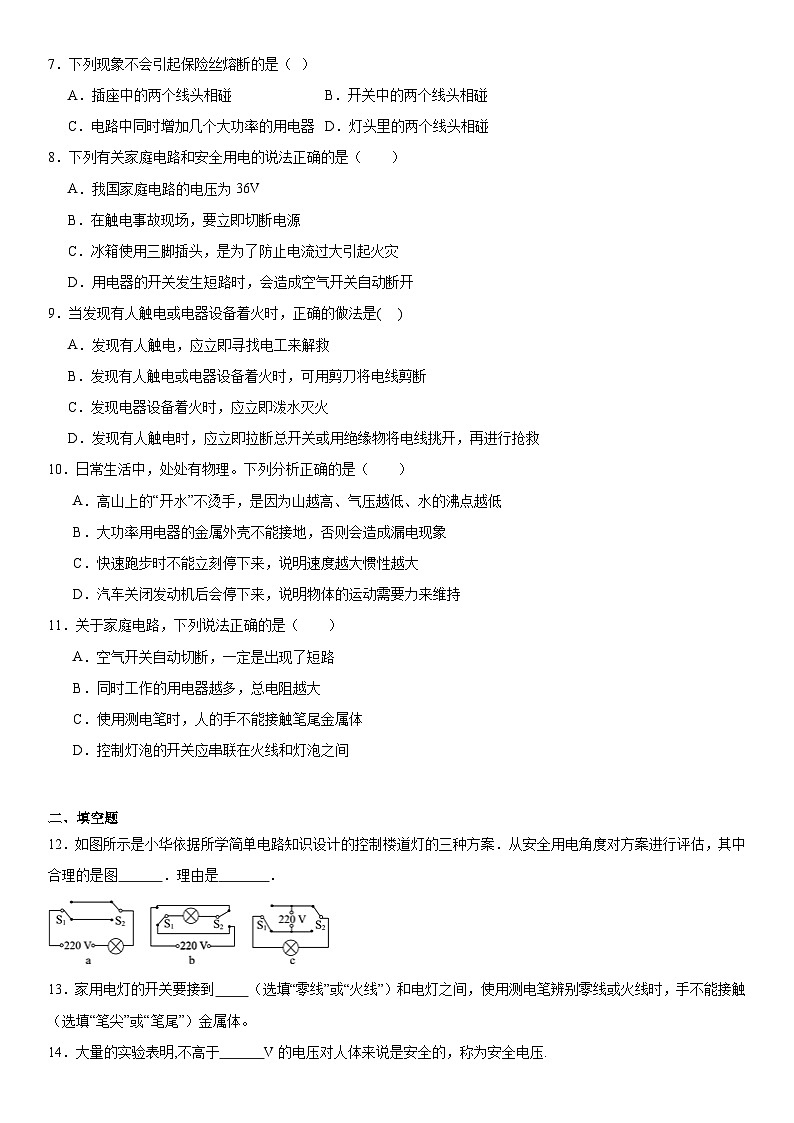

7．下列现象不会引起保险丝熔断的是（ ）
A．插座中的两个线头相碰B．开关中的两个线头相碰
C．电路中同时增加几个大功率的用电器D．灯头里的两个线头相碰
8．下列有关家庭电路和安全用电的说法正确的是（ ）
A．我国家庭电路的电压为36V
B．在触电事故现场，要立即切断电源
C．冰箱使用三脚插头，是为了防止电流过大引起火灾
D．用电器的开关发生短路时，会造成空气开关自动断开
9．当发现有人触电或电器设备着火时，正确的做法是( )
A．发现有人触电，应立即寻找电工来解救
B．发现有人触电或电器设备着火时，可用剪刀将电线剪断
C．发现电器设备着火时，应立即泼水灭火
D．发现有人触电时，应立即拉断总开关或用绝缘物将电线挑开，再进行抢救
10．日常生活中，处处有物理。下列分析正确的是（ ）
A．高山上的“开水”不烫手，是因为山越高、气压越低、水的沸点越低
B．大功率用电器的金属外壳不能接地，否则会造成漏电现象
C．快速跑步时不能立刻停下来，说明速度越大惯性越大
D．汽车关闭发动机后会停下来，说明物体的运动需要力来维持
11．关于家庭电路，下列说法正确的是（ ）
A．空气开关自动切断，一定是出现了短路
B．同时工作的用电器越多，总电阻越大
C．使用测电笔时，人的手不能接触笔尾金属体
D．控制灯泡的开关应串联在火线和灯泡之间
二、填空题
12．如图所示是小华依据所学简单电路知识设计的控制楼道灯的三种方案．从安全用电角度对方案进行评估，其中合理的是图 ．理由是 ．
13．家用电灯的开关要接到 （选填“零线”或“火线”）和电灯之间，使用测电笔辨别零线或火线时，手不能接触 （选填“笔尖”或“笔尾”）金属体。
14．大量的实验表明,不高于 V的电压对人体来说是安全的，称为安全电压.

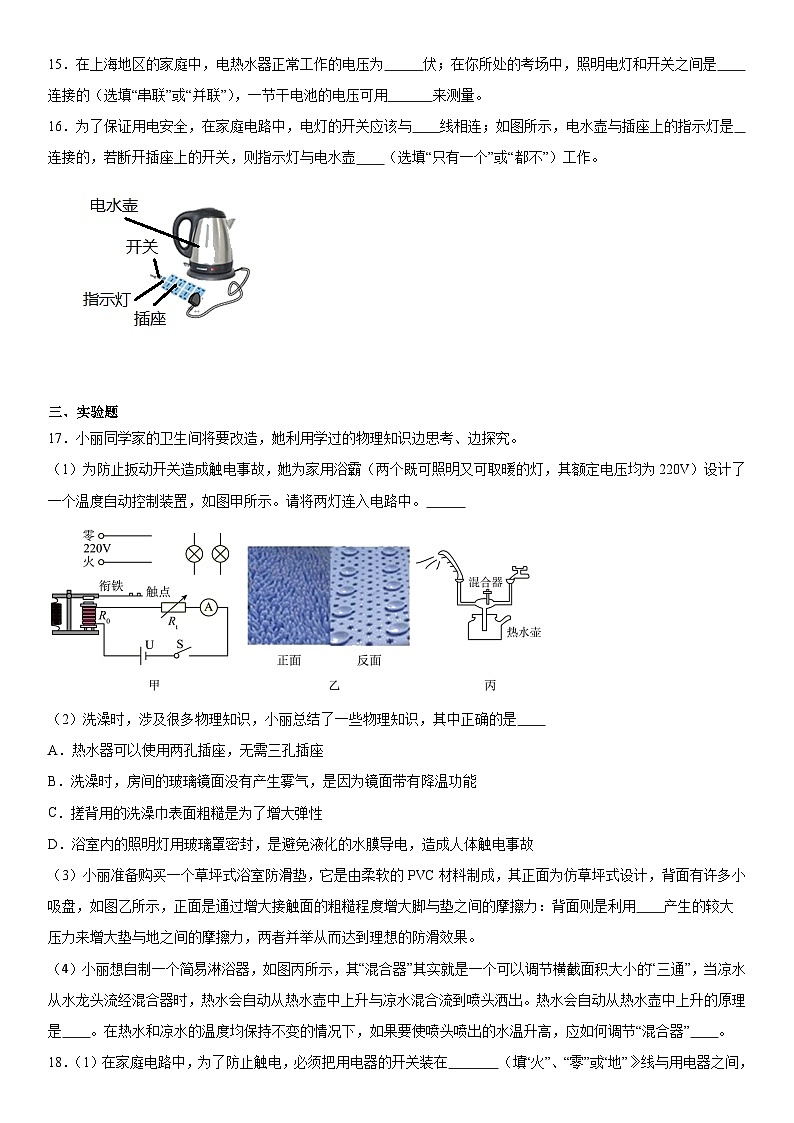

15．在上海地区的家庭中，电热水器正常工作的电压为 伏；在你所处的考场中，照明电灯和开关之间是 连接的（选填“串联”或“并联”），一节干电池的电压可用 来测量。
16．为了保证用电安全，在家庭电路中，电灯的开关应该与 线相连；如图所示，电水壶与插座上的指示灯是 连接的，若断开插座上的开关，则指示灯与电水壶 （选填“只有一个”或“都不”）工作。
三、实验题
17．小丽同学家的卫生间将要改造，她利用学过的物理知识边思考、边探究。
（1）为防止扳动开关造成触电事故，她为家用浴霸（两个既可照明又可取暖的灯，其额定电压均为220V）设计了一个温度自动控制装置，如图甲所示。请将两灯连入电路中。
（2）洗澡时，涉及很多物理知识，小丽总结了一些物理知识，其中正确的是
A．热水器可以使用两孔插座，无需三孔插座
B．洗澡时，房间的玻璃镜面没有产生雾气，是因为镜面带有降温功能
C．搓背用的洗澡巾表面粗糙是为了增大弹性
D．浴室内的照明灯用玻璃罩密封，是避免液化的水膜导电，造成人体触电事故
（3）小丽准备购买一个草坪式浴室防滑垫，它是由柔软的PVC材料制成，其正面为仿草坪式设计，背面有许多小吸盘，如图乙所示，正面是通过增大接触面的粗糙程度增大脚与垫之间的摩擦力：背面则是利用 产生的较大压力来增大垫与地之间的摩擦力，两者并举从而达到理想的防滑效果。
（4）小丽想自制一个简易淋浴器，如图丙所示，其“混合器”其实就是一个可以调节横截面积大小的“三通”，当凉水从水龙头流经混合器时，热水会自动从热水壶中上升与凉水混合流到喷头洒出。热水会自动从热水壶中上升的原理是 。在热水和凉水的温度均保持不变的情况下，如果要使喷头喷出的水温升高，应如何调节“混合器” 。
18．（1）在家庭电路中，为了防止触电，必须把用电器的开关装在 （填“火”、“零”或“地”》线与用电器之间，同时使用过多的大功率用电器往往会引起空气开关“跳闸”，其原因是 ；
（2）安装额定功率为1500W的电热水器时，需加装一个开关便于控制热水器的工作。现有两种开关S1（250V；6A）、S2（250V；16A），为了安全和实用。应选用开关 和图1中 （填“甲”或“乙”）插座；
（3）家庭电路用电器漏电时，通过火线与零线的电流不相等，漏电保护器中检测装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用。漏电保护器中另有试验电路，由开关S与电阻R组成，如图2，电路正常时用电器两端的电压为 V，当开关S （填“断开”或“闭合“）时就能模拟用电器漏电，此时通过A、B两处的电流IA （填”＞”“＝“或“＜”）IB；
（4）电冰箱使用时外壳一定要 ，以保证安全。夏天；为了节能，可将冰箱的设置温度适当调 （填“高”或“低”），有一台冰箱铭牌上标有“220V；150W”字样，测得其一天消耗的电能为1.2kW•h，假设冰箱在压缩机停止工作时不消耗电能，估算该冰箱压缩机在一天内工作的总时间为 h。

四、综合题
19．如图所示的是某款家用电热器的简化电路，、为阻值一定的电阻丝，该电热器接入电压恒为220V的电路中，电热器高温挡的功率为990W，低温挡的功率为110W。求：
（1）按照安全用电的要求，将a、b两点接入家庭电路，与火线相连接的是 （选填“a”或“b”）。
（2）低温挡时通过电路的电流 。
（3）电阻丝的阻值 。

五、计算题
20．家用普通压力锅因为设计缺陷存在很大的安全隐患，最新推向市场的电热安全压力锅彻底解决了困扰了消费者多年的安全问题；省时省电（比普通电饭锅节电30%以上）又便捷安全。如图所示是某款电压力锅及铭牌，请回答下列问题：
(1)你认为该电压力锅应该选用两孔插座还是三孔插座，为什么？
(2)该电压力锅正常工作时电流多大？（小数点后保留两位）
(3)在该电压力锅中装入3kg初温为30℃的水，当加热到120℃时刚好沸腾，水吸收了多少热量？（已知水的比热容c水=4.2× 103J／(kg·℃)）
(4)小丽发现使用电压力锅炖肉时锅内温度很高，但导线处温度没有升高，请你帮他分析产生这种现象的原因是什么？
21．如图甲是某型号电热水壶的铭牌，求：
（1）电热水壶正常加热时的电流（保留一位小数）；
（2）用电热水壶将1 kg初温20℃的水加热到100℃，水吸收的热量〔c水=4.2×10 3 J/(kg·℃)〕；
（3）某次仅使用电热水壶工作3 min，图乙所示电能表的转盘转过240转，电热水壶的实际功率。
额定电压
220V
额定容量
5L
额定功率
1000W
工作压力
50～80kPa
工作频率
50Hz
型号
M50
产品型号：
MK-TM1502
额定频率：
50HZ
额定功率：
1800W
产品容量：
1.5L
适用人数：
3-5人
额定电压：
220V
尺寸：
16×22CM
电源线长：
0.85M
内胆材质：
食品级GB9684不锈钢
甲
参考答案：
1．D
2．D
3．B
4．D
5．B
6．B
7．B
8．B
9．D
10．A
11．D
12． a b 、c中电灯可能被直接接到火线上，存在安全隐患
13． 火线 笔尖
14．36
15． 220 串联 电压表
16． 火 并联 都不
17． D 大气压 流体流速大的地方压强小 减小混合器的横截面积
18． 火 总功率过大 S2 甲 220 闭合 ＜ 接地 高 8
19． b
20．(1)三孔，电压力锅有金属外壳，需要用三孔插座接地线，防止触电；(2)4.55A；(3)1.134×106J；(4)见解析
21．（1）8.2A；（2）3.36×105J ；（3）1600W
